Курильний виріб

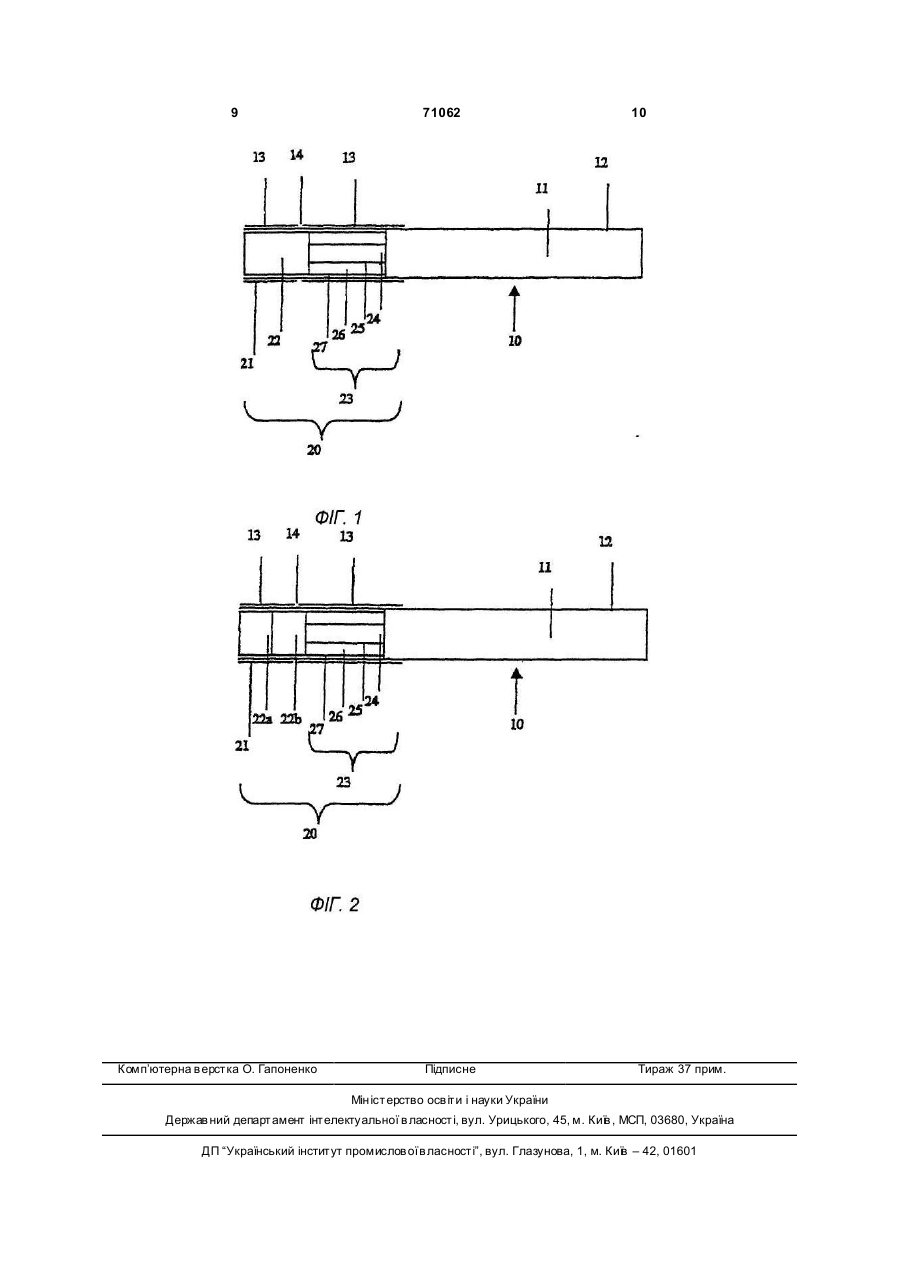

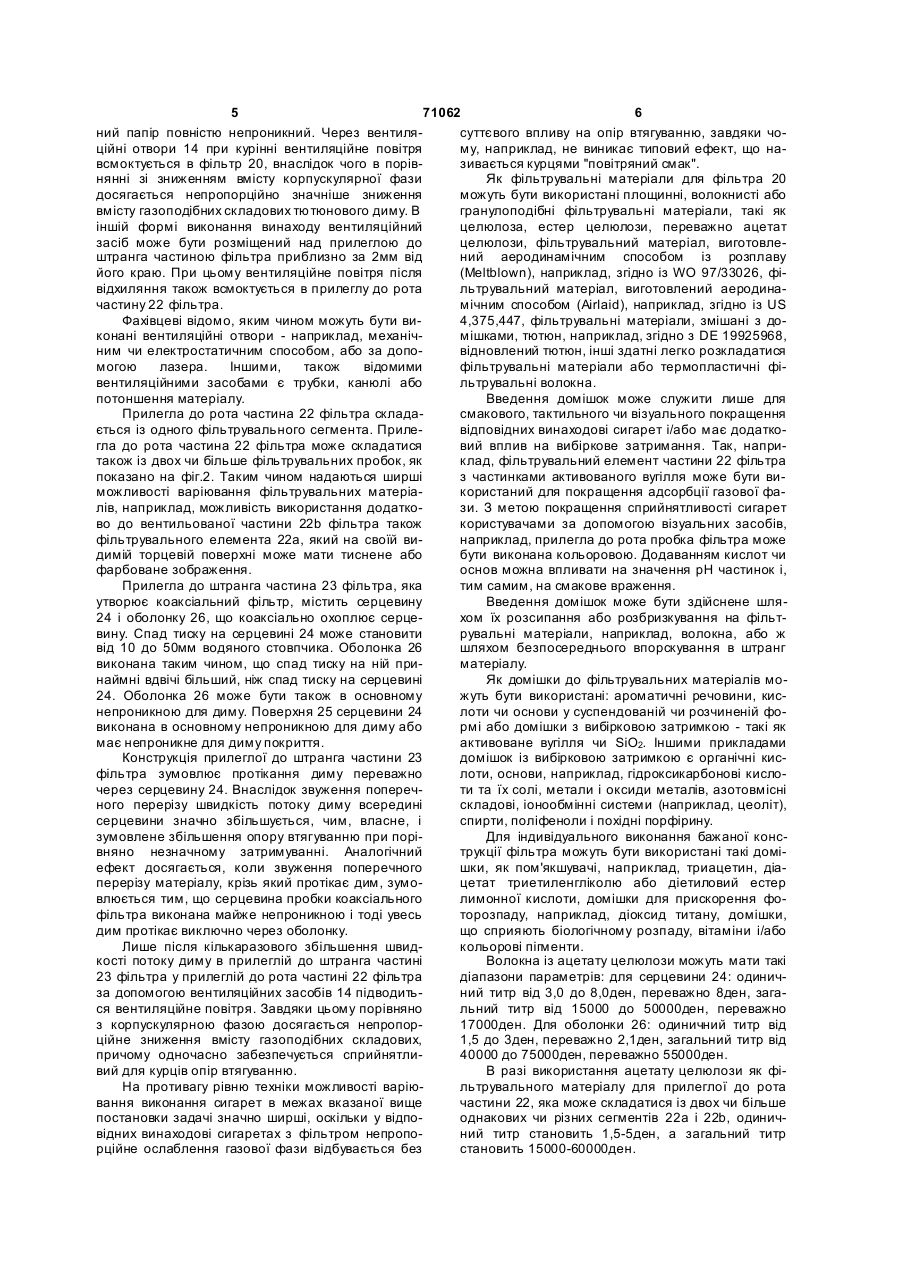

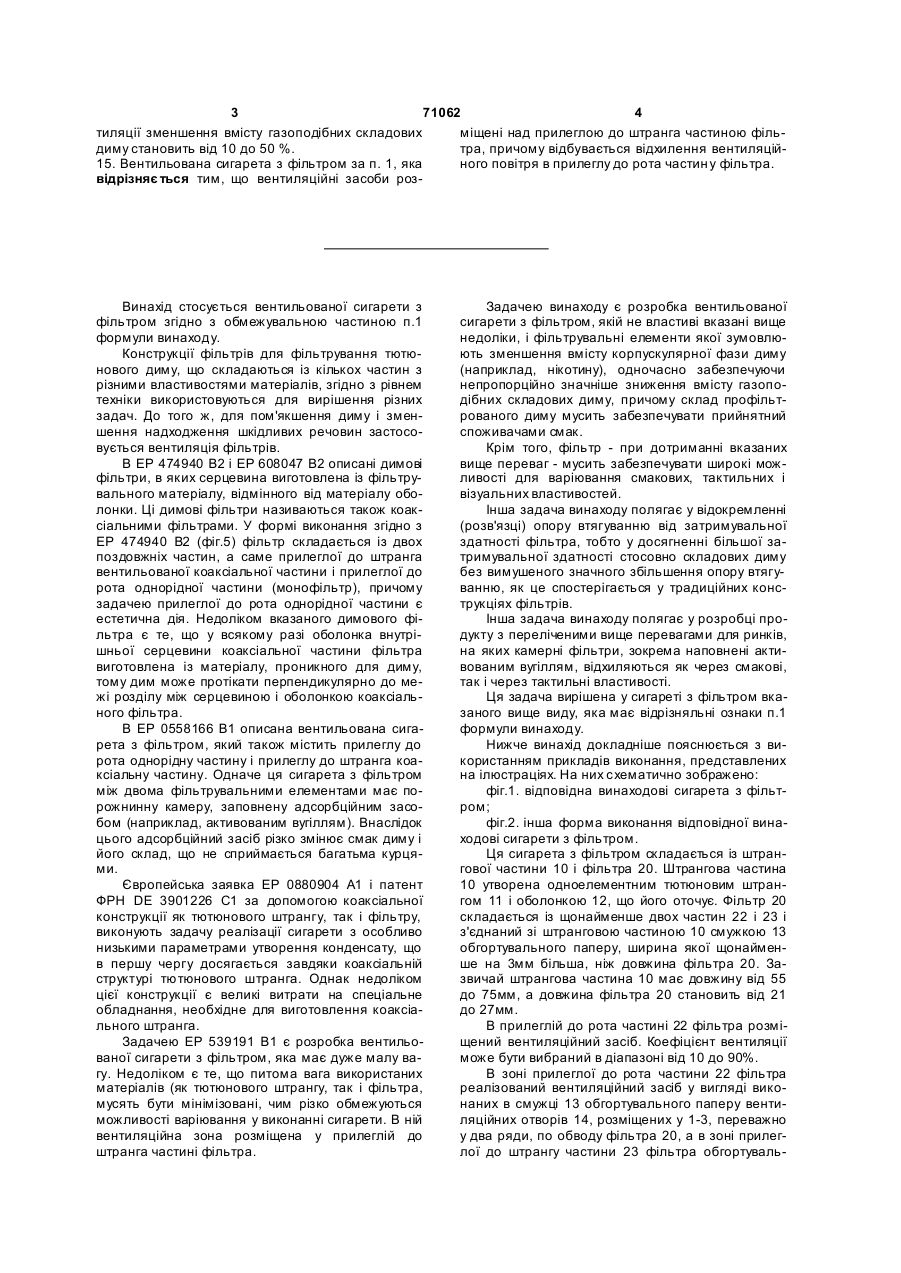

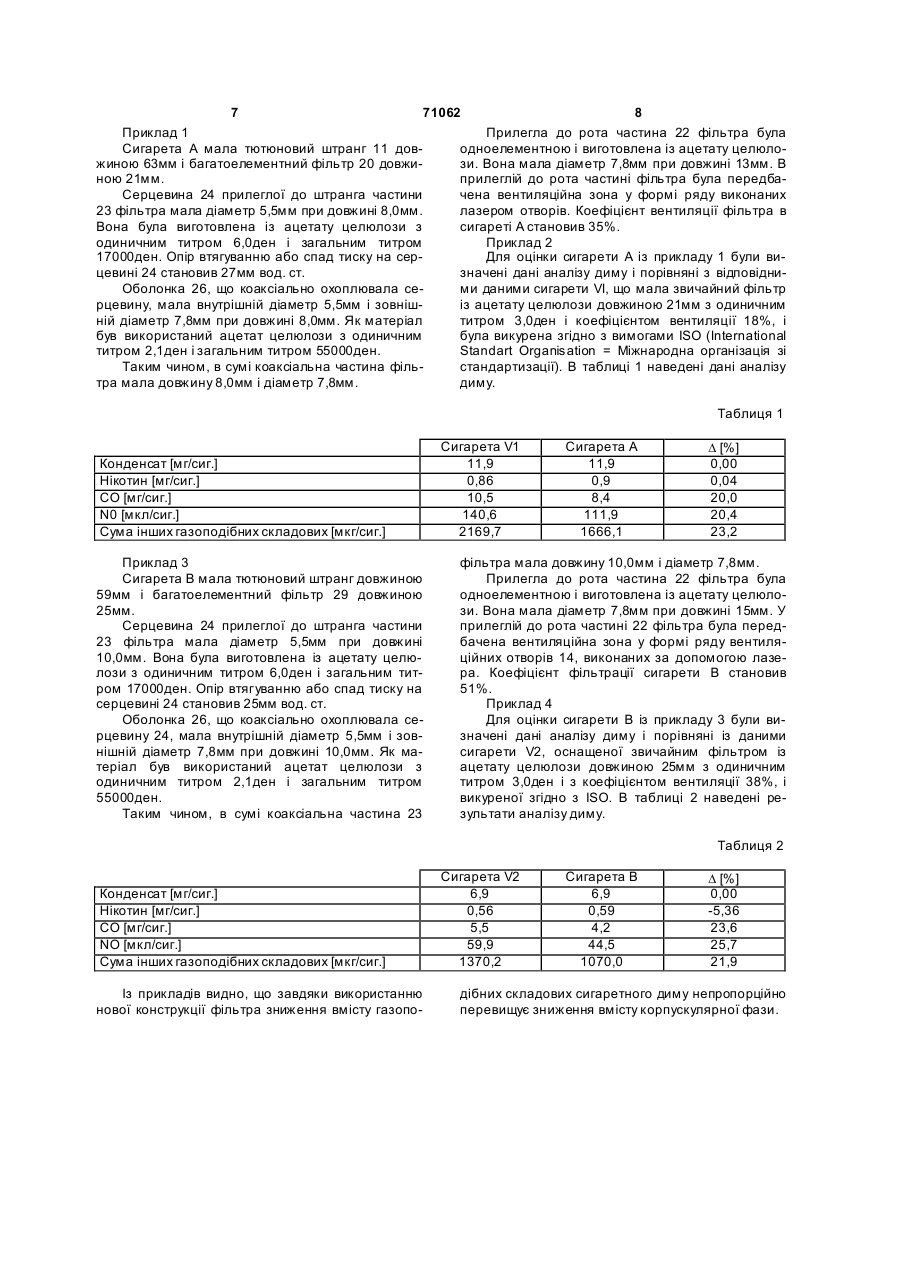

1. Сигарета з фільтром, що містить обгорнутий в оболонку тютюновий штранг (11) і оснащений вентиляційним засобом фільтр (20), який складається щонайменше із двох частин (22, 23), причому вентиляційний засіб розміщений в зоні прилеглої до рота частини (22) фільтра, прилегла до рота частина (22) фільтра є одноелементною фільтрувальною пробкою, а прилегла до тютюнового штранга частина (23) фільтра виконана коаксіальною і містить серцевину (24) і оболонку (26), яка відрізняється тим, що тютюновий штранг (11) виконаний одноелементним, а спад тиску на серцевині (24) менший, ніж спад тиску на оболонці (26). 2. Вентильована сигарета з фільтром за п. 1, яка відрізняє ться тим, що прилегла до рота частина (22) фільтра складається із площинного, волокнистого, гранулоподібного чи іншого здатного до біологічного розпаду фільтрувального матеріалу. 3. Вентильована сигарета з фільтром за п. 2, яка відрізняє ться тим, що як фільтрувальний матеріал використано целюлозу, естер целюлози, переважно ацетат целюлози, фільтрувальний матеріал, виготовлений аеродинамічним способом із розплаву (Meltblown), фільтрувальний матеріал, виготовлений аеродинамічним способом (Airlaid), змішуваний з домішками фільтрувальний матеріал, тютюн, інші здатні до біологічного розпаду фільтрувальні матеріали або термопластичні фільтрувальні волокна. 2 (19) 1 3 71062 4 тиляції зменшення вмісту газоподібних складових міщені над прилеглою до штранга частиною фільдиму становить від 10 до 50 %. тра, причому відбувається відхилення вентиляцій15. Вентильована сигарета з фільтром за п. 1, яка ного повітря в прилеглу до рота частин у фільтра. відрізняє ться тим, що вентиляційні засоби роз Винахід стосується вентильованої сигарети з фільтром згідно з обмежувальною частиною п.1 формули винаходу. Конструкції фільтрів для фільтрування тютюнового диму, що складаються із кількох частин з різними властивостями матеріалів, згідно з рівнем техніки використовуються для вирішення різних задач. До того ж, для пом'якшення диму і зменшення надходження шкідливих речовин застосовується вентиляція фільтрів. В ЕР 474940 В2 і ЕР 608047 В2 описані димові фільтри, в яких серцевина виготовлена із фільтрувального матеріалу, відмінного від матеріалу оболонки. Ці димові фільтри називаються також коаксіальними фільтрами. У формі виконання згідно з ЕР 474940 В2 (фіг.5) фільтр складається із двох поздовжніх частин, а саме прилеглої до штранга вентильованої коаксіальної частини і прилеглої до рота однорідної частини (монофільтр), причому задачею прилеглої до рота однорідної частини є естетична дія. Недоліком вказаного димового фільтра є те, що у всякому разі оболонка внутрішньої серцевини коаксіальної частини фільтра виготовлена із матеріалу, проникного для диму, тому дим може протікати перпендикулярно до межі розділу між серцевиною і оболонкою коаксіального фільтра. В ЕР 0558166 В1 описана вентильована сигарета з фільтром, який також містить прилеглу до рота однорідну частину і прилеглу до штранга коаксіальну частину. Одначе ця сигарета з фільтром між двома фільтрувальними елементами має порожнинну камеру, заповнену адсорбційним засобом (наприклад, активованим вугіллям). Внаслідок цього адсорбційний засіб різко змінює смак диму і його склад, що не сприймається багатьма курцями. Європейська заявка ЕР 0880904 А1 і патент ФРН DE 3901226 С1 за допомогою коаксіальної конструкції як тютюнового штрангу, так і фільтру, виконують задачу реалізації сигарети з особливо низькими параметрами утворення конденсату, що в першу чергу досягається завдяки коаксіальній структурі тютюнового штранга. Однак недоліком цієї конструкції є великі витрати на спеціальне обладнання, необхідне для виготовлення коаксіального штранга. Задачею ЕР 539191 В1 є розробка вентильованої сигарети з фільтром, яка має дуже малу вагу. Недоліком є те, що питома вага використаних матеріалів (як тютюнового штрангу, так і фільтра, мусять бути мінімізовані, чим різко обмежуються можливості варіювання у виконанні сигарети. В ній вентиляційна зона розміщена у прилеглій до штранга частині фільтра. Задачею винаходу є розробка вентильованої сигарети з фільтром, якій не властиві вказані вище недоліки, і фільтрувальні елементи якої зумовлюють зменшення вмісту корпускулярної фази диму (наприклад, нікотину), одночасно забезпечуючи непропорційно значніше зниження вмісту газоподібних складових диму, причому склад профільтрованого диму мусить забезпечувати прийнятний споживачами смак. Крім того, фільтр - при дотриманні вказаних вище переваг - мусить забезпечувати широкі можливості для варіювання смакових, тактильних і візуальних властивостей. Інша задача винаходу полягає у відокремленні (розв'язці) опору втягуванню від затримувальної здатності фільтра, тобто у досягненні більшої затримувальної здатності стосовно складових диму без вимушеного значного збільшення опору втягуванню, як це спостерігається у традиційних конструкціях фільтрів. Інша задача винаходу полягає у розробці продукту з переліченими вище перевагами для ринків, на яких камерні фільтри, зокрема наповнені активованим вугіллям, відхиляються як через смакові, так і через тактильні властивості. Ця задача вирішена у сигареті з фільтром вказаного вище виду, яка має відрізняльні ознаки п.1 формули винаходу. Нижче винахід докладніше пояснюється з використанням прикладів виконання, представлених на ілюстраціях. На них схематично зображено: фіг.1. відповідна винаходові сигарета з фільтром; фіг.2. інша форма виконання відповідної винаходові сигарети з фільтром. Ця сигарета з фільтром складається із штрангової частини 10 і фільтра 20. Штрангова частина 10 утворена одноелементним тютюновим штрангом 11 і оболонкою 12, що його оточує. Фільтр 20 складається із щонайменше двох частин 22 і 23 і з'єднаний зі штранговою частиною 10 смужкою 13 обгортувального паперу, ширина якої щонайменше на 3мм більша, ніж довжина фільтра 20. Зазвичай штрангова частина 10 має довжину від 55 до 75мм, а довжина фільтра 20 становить від 21 до 27мм. В прилеглій до рота частині 22 фільтра розміщений вентиляційний засіб. Коефіцієнт вентиляції може бути вибраний в діапазоні від 10 до 90%. В зоні прилеглої до рота частини 22 фільтра реалізований вентиляційний засіб у вигляді виконаних в смужці 13 обгортувального паперу вентиляційних отворів 14, розміщених у 1-3, переважно у два ряди, по обводу фільтра 20, а в зоні прилеглої до штрангу частини 23 фільтра обгортуваль 5 71062 6 ний папір повністю непроникний. Через вентилясуттєвого впливу на опір втягуванню, завдяки чоційні отвори 14 при курінні вентиляційне повітря му, наприклад, не виникає типовий ефект, що навсмоктується в фільтр 20, внаслідок чого в порівзивається курцями "повітряний смак". нянні зі зниженням вмісту корпускулярної фази Як фільтрувальні матеріали для фільтра 20 досягається непропорційно значніше зниження можуть бути використані площинні, волокнисті або вмісту газоподібних складових тютюнового диму. В гранулоподібні фільтрувальні матеріали, такі як іншій формі виконання винаходу вентиляційний целюлоза, естер целюлози, переважно ацетат засіб може бути розміщений над прилеглою до целюлози, фільтрувальний матеріал, виготовлештранга частиною фільтра приблизно за 2мм від ний аеродинамічним способом із розплаву його краю. При цьому вентиляційне повітря після (Meltblown), наприклад, згідно із WO 97/33026, фівідхиляння також всмоктується в прилеглу до рота льтрувальний матеріал, виготовлений аеродиначастину 22 фільтра. мічним способом (Airlaid), наприклад, згідно із US Фахівцеві відомо, яким чином можуть бути ви4,375,447, фільтрувальні матеріали, змішані з доконані вентиляційні отвори - наприклад, механічмішками, тютюн, наприклад, згідно з DE 19925968, ним чи електростатичним способом, або за доповідновлений тютюн, інші здатні легко розкладатися могою лазера. Іншими, також відомими фільтрувальні матеріали або термопластичні фівентиляційними засобами є трубки, канюлі або льтрувальні волокна. потоншення матеріалу. Введення домішок може служити лише для Прилегла до рота частина 22 фільтра складасмакового, тактильного чи візуального покращення ється із одного фільтрувального сегмента. Прилевідповідних винаходові сигарет і/або має додаткогла до рота частина 22 фільтра може складатися вий вплив на вибіркове затримання. Так, напритакож із двох чи більше фільтрувальних пробок, як клад, фільтрувальний елемент частини 22 фільтра показано на фіг.2. Таким чином надаються ширші з частинками активованого вугілля може бути виможливості варіювання фільтрувальних матеріакористаний для покращення адсорбції газової фалів, наприклад, можливість використання додаткози. З метою покращення сприйнятливості сигарет во до вентильованої частини 22b фільтра також користувачами за допомогою візуальних засобів, фільтрувального елемента 22а, який на своїй винаприклад, прилегла до рота пробка фільтра може димій торцевій поверхні може мати тиснене або бути виконана кольоровою. Додаванням кислот чи фарбоване зображення. основ можна впливати на значення рН частинок і, Прилегла до штранга частина 23 фільтра, яка тим самим, на смакове враження. утворює коаксіальний фільтр, містить серцевину Введення домішок може бути здійснене шля24 і оболонку 26, що коаксіально охоплює серцехом їх розсипання або розбризкування на фільтвину. Спад тиску на серцевині 24 може становити рувальні матеріали, наприклад, волокна, або ж від 10 до 50мм водяного стовпчика. Оболонка 26 шляхом безпосереднього впорскування в штранг виконана таким чином, що спад тиску на ній приматеріалу. наймні вдвічі більший, ніж спад тиску на серцевині Як домішки до фільтрувальних матеріалів мо24. Оболонка 26 може бути також в основному жуть бути використані: ароматичні речовини, киснепроникною для диму. Поверхня 25 серцевини 24 лоти чи основи у суспендованій чи розчиненій фовиконана в основному непроникною для диму або рмі або домішки з вибірковою затримкою - такі як має непроникне для диму покриття. активоване вугілля чи SiO2. Іншими прикладами Конструкція прилеглої до штранга частини 23 домішок із вибірковою затримкою є органічні кисфільтра зумовлює протікання диму переважно лоти, основи, наприклад, гідроксикарбонові кислочерез серцевину 24. Внаслідок звуження поперечти та їх солі, метали і оксиди металів, азотовмісні ного перерізу швидкість потоку диму всередині складові, іонообмінні системи (наприклад, цеоліт), серцевини значно збільшується, чим, власне, і спирти, поліфеноли і похідні порфірину. зумовлене збільшення опору втягуванню при поріДля індивідуального виконання бажаної консвняно незначному затримуванні. Аналогічний трукції фільтра можуть бути використані такі доміефект досягається, коли звуження поперечного шки, як пом'якшувачі, наприклад, триацетин, діаперерізу матеріалу, крізь який протікає дим, зумоцетат триетиленгліколю або діетиловий естер влюється тим, що серцевина пробки коаксіального лимонної кислоти, домішки для прискорення фофільтра виконана майже непроникною і тоді увесь торозпаду, наприклад, діоксид титану, домішки, дим протікає виключно через оболонку. що сприяють біологічному розпаду, вітаміни і/або Лише після кількаразового збільшення швидкольорові пігменти. кості потоку диму в прилеглій до штранга частині Волокна із ацетату целюлози можуть мати такі 23 фільтра у прилеглій до рота частині 22 фільтра діапазони параметрів: для серцевини 24: одиничза допомогою вентиляційних засобів 14 підводитьний титр від 3,0 до 8,0ден, переважно 8ден, загася вентиляційне повітря. Завдяки цьому порівняно льний титр від 15000 до 50000ден, переважно з корпускулярною фазою досягається непропор17000ден. Для оболонки 26: одиничний титр від ційне зниження вмісту газоподібних складових, 1,5 до 3ден, переважно 2,1ден, загальний титр від причому одночасно забезпечується сприйнятли40000 до 75000ден, переважно 55000ден. вий для курців опір втягуванню. В разі використання ацетату целюлози як фіНа противагу рівню техніки можливості варіюльтрувального матеріалу для прилеглої до рота вання виконання сигарет в межах вказаної вище частини 22, яка може складатися із двох чи більше постановки задачі значно ширші, оскільки у відпооднакових чи різних сегментів 22а і 22b, одиничвідних винаходові сигаретах з фільтром непропоний титр становить 1,5-5ден, а загальний титр рційне ослаблення газової фази відбувається без становить 15000-60000ден. 7 71062 8 Приклад 1 Прилегла до рота частина 22 фільтра була Сигарета А мала тютюновий штранг 11 доводноелементною і виготовлена із ацетату целюложиною 63мм і багатоелементний фільтр 20 довжизи. Вона мала діаметр 7,8мм при довжині 13мм. В ною 21мм. прилеглій до рота частині фільтра була передбаСерцевина 24 прилеглої до штранга частини чена вентиляційна зона у формі ряду виконаних 23 фільтра мала діаметр 5,5мм при довжині 8,0мм. лазером отворів. Коефіцієнт вентиляції фільтра в Вона була виготовлена із ацетату целюлози з сигареті А становив 35%. одиничним титром 6,0ден і загальним титром Приклад 2 17000ден. Опір втягуванню або спад тиску на серДля оцінки сигарети А із прикладу 1 були вицевині 24 становив 27мм вод. ст. значені дані аналізу диму і порівняні з відповідниОболонка 26, що коаксіально охоплювала семи даними сигарети VI, що мала звичайний фільтр рцевину, мала внутрішній діаметр 5,5мм і зовнішіз ацетату целюлози довжиною 21мм з одиничним ній діаметр 7,8мм при довжині 8,0мм. Як матеріал титром 3,0ден і коефіцієнтом вентиляції 18%, і був використаний ацетат целюлози з одиничним була викурена згідно з вимогами ISO (International титром 2,1ден і загальним титром 55000ден. Standart Organisation = Міжнародна організація зі Таким чином, в сумі коаксіальна частина фільстандартизації). В таблиці 1 наведені дані аналізу тра мала довжину 8,0мм і діаметр 7,8мм. диму. Таблиця 1 Конденсат [мг/сиг.] Нікотин [мг/сиг.] СО [мг/сиг.] N0 [мкл/сиг.] Сума інших газоподібних складових [мкг/сиг.] Приклад 3 Сигарета В мала тютюновий штранг довжиною 59мм і багатоелементний фільтр 29 довжиною 25мм. Серцевина 24 прилеглої до штранга частини 23 фільтра мала діаметр 5,5мм при довжині 10,0мм. Вона була виготовлена із ацетату целюлози з одиничним титром 6,0ден і загальним титром 17000ден. Опір втягуванню або спад тиску на серцевині 24 становив 25мм вод. ст. Оболонка 26, що коаксіально охоплювала серцевину 24, мала внутрішній діаметр 5,5мм і зовнішній діаметр 7,8мм при довжині 10,0мм. Як матеріал був використаний ацетат целюлози з одиничним титром 2,1ден і загальним титром 55000ден. Таким чином, в сумі коаксіальна частина 23 Сигарета V1 11,9 0,86 10,5 140,6 2169,7 Сигарета А 11,9 0,9 8,4 111,9 1666,1 D [%] 0,00 0,04 20,0 20,4 23,2 фільтра мала довжину 10,0мм і діаметр 7,8мм. Прилегла до рота частина 22 фільтра була одноелементною і виготовлена із ацетату целюлози. Вона мала діаметр 7,8мм при довжині 15мм. У прилеглій до рота частині 22 фільтра була передбачена вентиляційна зона у формі ряду вентиляційних отворів 14, виконаних за допомогою лазера. Коефіцієнт фільтрації сигарети В становив 51%. Приклад 4 Для оцінки сигарети В із прикладу 3 були визначені дані аналізу диму і порівняні із даними сигарети V2, оснащеної звичайним фільтром із ацетату целюлози довжиною 25мм з одиничним титром 3,0ден і з коефіцієнтом вентиляції 38%, і викуреної згідно з ISO. В таблиці 2 наведені результати аналізу диму. Таблиця 2 Конденсат [мг/сиг.] Нікотин [мг/сиг.] СО [мг/сиг.] NO [мкл/сиг.] Сума інших газоподібних складових [мкг/сиг.] Із прикладів видно, що завдяки використанню нової конструкції фільтра зниження вмісту газопо Сигарета V2 6,9 0,56 5,5 59,9 1370,2 Сигарета В 6,9 0,59 4,2 44,5 1070,0 D [%] 0,00 -5,36 23,6 25,7 21,9 дібних складових сигаретного диму непропорційно перевищує зниження вмісту корпускулярної фази. 9 Комп’ютерна в ерстка О. Гапоненко 71062 Підписне 10 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
