Бетоновід для транспортування та одночасного електророзігріву бетонної суміші

Завантажити PDF файл.

Формула / Реферат

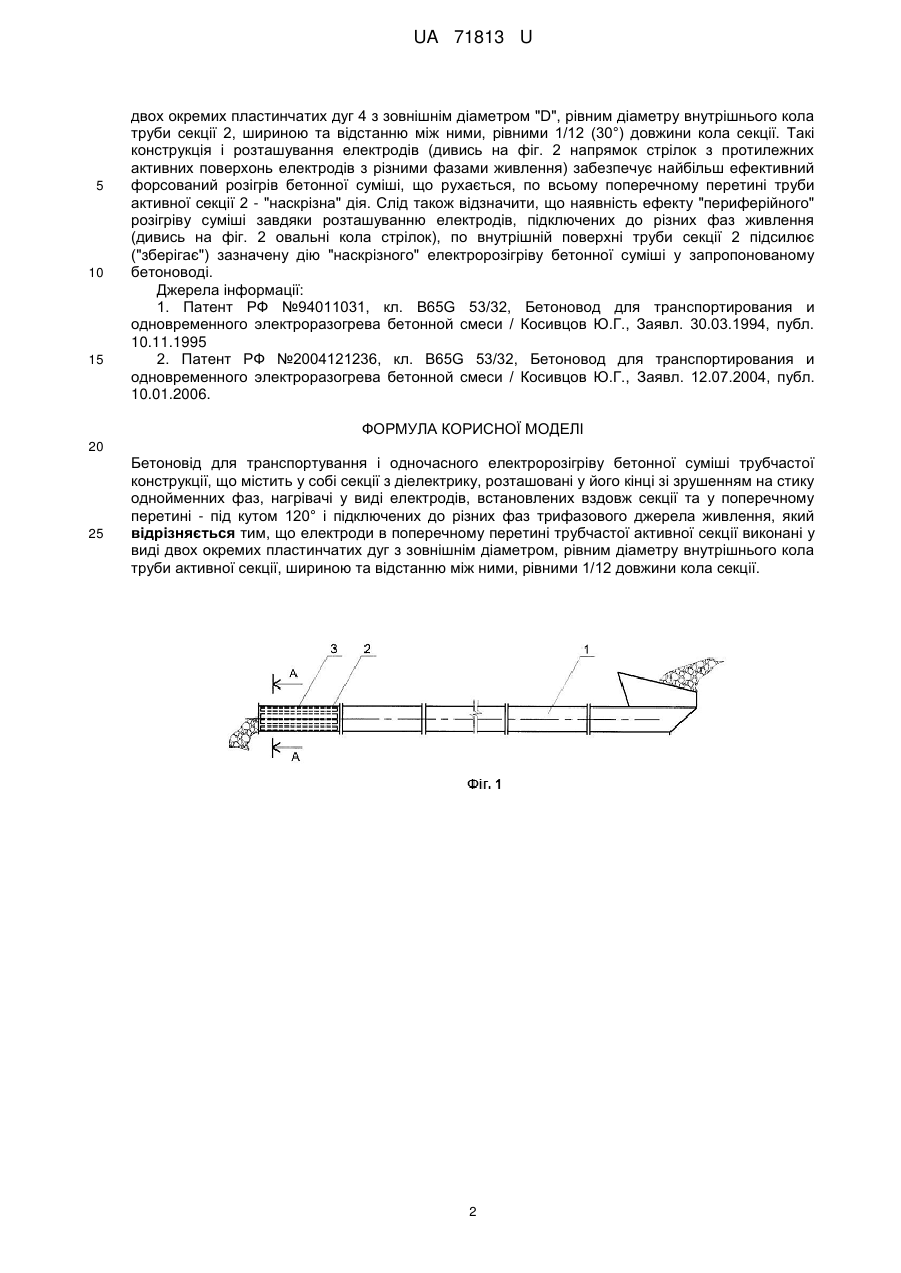

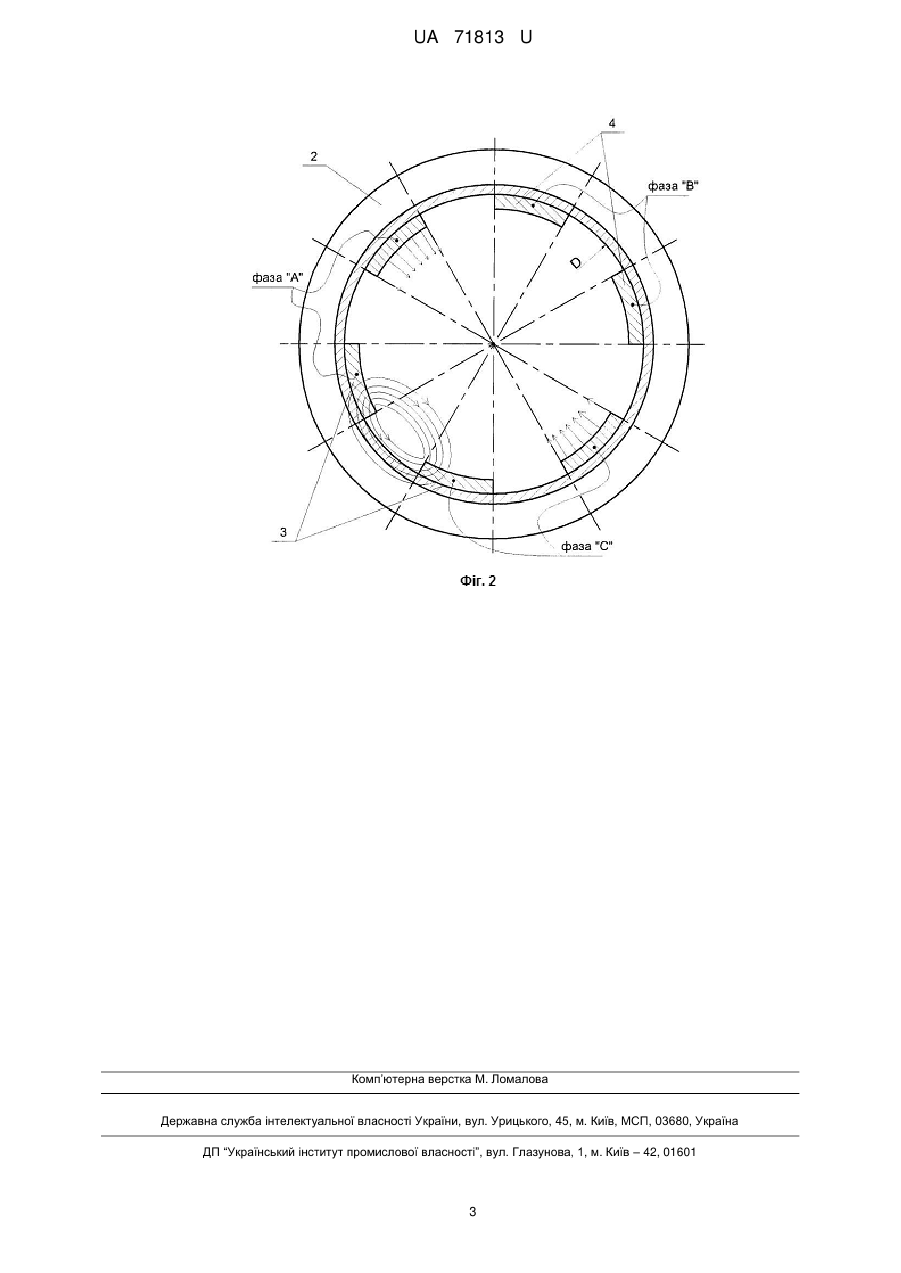

Бетоновід для транспортування і одночасного електророзігріву бетонної суміші трубчастої конструкції, що містить у собі секції з діелектрику, розташовані у його кінці зі зрушенням на стику однойменних фаз, нагрівачі у виді електродів, встановлених вздовж секції та у поперечному перетині - під кутом 120° і підключених до різних фаз трифазового джерела живлення, який відрізняється тим, що електроди в поперечному перетині трубчастої активної секції виконані у виді двох окремих пластинчатих дуг з зовнішнім діаметром, рівним діаметру внутрішнього кола труби активної секції, шириною та відстанню між ними, рівними 1/12 довжини кола секції.

Текст

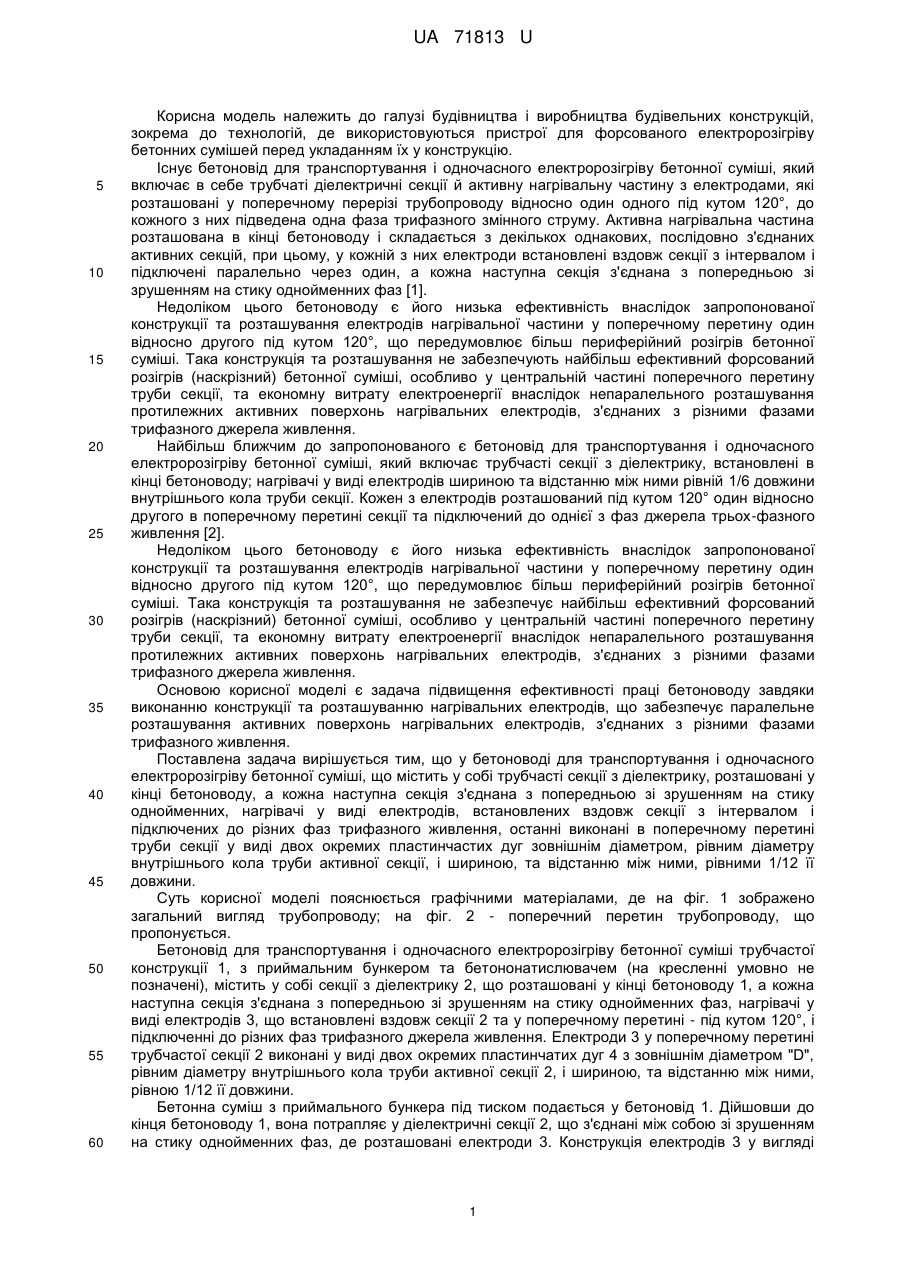

Реферат: Бетоновід для транспортування і одночасного електророзігріву бетонної суміші трубчастої конструкції містить секції з діелектрику, нагрівачі у виді електродів. Електроди в поперечному перетині трубчастої активної секції виконані у виді окремих пластинчатих дуг. UA 71813 U (12) UA 71813 U UA 71813 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і виробництва будівельних конструкцій, зокрема до технологій, де використовуються пристрої для форсованого електророзігріву бетонних сумішей перед укладанням їх у конструкцію. Існує бетоновід для транспортування і одночасного електророзігріву бетонної суміші, який включає в себе трубчаті діелектричні секції й активну нагрівальну частину з електродами, які розташовані у поперечному перерізі трубопроводу відносно один одного під кутом 120°, до кожного з них підведена одна фаза трифазного змінного струму. Активна нагрівальна частина розташована в кінці бетоноводу і складається з декількох однакових, послідовно з'єднаних активних секцій, при цьому, у кожній з них електроди встановлені вздовж секції з інтервалом і підключені паралельно через один, а кожна наступна секція з'єднана з попередньою зі зрушенням на стику однойменних фаз [1]. Недоліком цього бетоноводу є його низька ефективність внаслідок запропонованої конструкції та розташування електродів нагрівальної частини у поперечному перетину один відносно другого під кутом 120°, що передумовлює більш периферійний розігрів бетонної суміші. Така конструкція та розташування не забезпечують найбільш ефективний форсований розігрів (наскрізний) бетонної суміші, особливо у центральній частині поперечного перетину труби секції, та економну витрату електроенергії внаслідок непаралельного розташування протилежних активних поверхонь нагрівальних електродів, з'єднаних з різними фазами трифазного джерела живлення. Найбільш ближчим до запропонованого є бетоновід для транспортування і одночасного електророзігріву бетонної суміші, який включає трубчасті секції з діелектрику, встановлені в кінці бетоноводу; нагрівачі у виді електродів шириною та відстанню між ними рівній 1/6 довжини внутрішнього кола труби секції. Кожен з електродів розташований під кутом 120° один відносно другого в поперечному перетині секції та підключений до однієї з фаз джерела трьох-фазного живлення [2]. Недоліком цього бетоноводу є його низька ефективність внаслідок запропонованої конструкції та розташування електродів нагрівальної частини у поперечному перетину один відносно другого під кутом 120°, що передумовлює більш периферійний розігрів бетонної суміші. Така конструкція та розташування не забезпечує найбільш ефективний форсований розігрів (наскрізний) бетонної суміші, особливо у центральній частині поперечного перетину труби секції, та економну витрату електроенергії внаслідок непаралельного розташування протилежних активних поверхонь нагрівальних електродів, з'єднаних з різними фазами трифазного джерела живлення. Основою корисної моделі є задача підвищення ефективності праці бетоноводу завдяки виконанню конструкції та розташуванню нагрівальних електродів, що забезпечує паралельне розташування активних поверхонь нагрівальних електродів, з'єднаних з різними фазами трифазного живлення. Поставлена задача вирішується тим, що у бетоноводі для транспортування і одночасного електророзігріву бетонної суміші, що містить у собі трубчасті секції з діелектрику, розташовані у кінці бетоноводу, а кожна наступна секція з'єднана з попередньою зі зрушенням на стику однойменних, нагрівачі у виді електродів, встановлених вздовж секції з інтервалом і підключених до різних фаз трифазного живлення, останні виконані в поперечному перетині труби секції у виді двох окремих пластинчастих дуг зовнішнім діаметром, рівним діаметру внутрішнього кола труби активної секції, і шириною, та відстанню між ними, рівними 1/12 її довжини. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 зображено загальний вигляд трубопроводу; на фіг. 2 - поперечний перетин трубопроводу, що пропонується. Бетоновід для транспортування і одночасного електророзігріву бетонної суміші трубчастої конструкції 1, з приймальним бункером та бетононатислювачем (на кресленні умовно не позначені), містить у собі секції з діелектрику 2, що розташовані у кінці бетоноводу 1, а кожна наступна секція з'єднана з попередньою зі зрушенням на стику однойменних фаз, нагрівачі у виді електродів 3, що встановлені вздовж секції 2 та у поперечному перетині - під кутом 120°, і підключенні до різних фаз трифазного джерела живлення. Електроди 3 у поперечному перетині трубчастої секції 2 виконані у виді двох окремих пластинчатих дуг 4 з зовнішнім діаметром "D", рівним діаметру внутрішнього кола труби активної секції 2, і шириною, та відстанню між ними, рівною 1/12 її довжини. Бетонна суміш з приймального бункера під тиском подається у бетоновід 1. Дійшовши до кінця бетоноводу 1, вона потрапляє у діелектричні секції 2, що з'єднані між собою зі зрушенням на стику однойменних фаз, де розташовані електроди 3. Конструкція електродів 3 у вигляді 1 UA 71813 U 5 10 15 двох окремих пластинчатих дуг 4 з зовнішнім діаметром "D", рівним діаметру внутрішнього кола труби секції 2, шириною та відстанню між ними, рівними 1/12 (30°) довжини кола секції. Такі конструкція і розташування електродів (дивись на фіг. 2 напрямок стрілок з протилежних активних поверхонь електродів з різними фазами живлення) забезпечує найбільш ефективний форсований розігрів бетонної суміші, що рухається, по всьому поперечному перетині труби активної секції 2 - "наскрізна" дія. Слід також відзначити, що наявність ефекту "периферійного" розігріву суміші завдяки розташуванню електродів, підключених до різних фаз живлення (дивись на фіг. 2 овальні кола стрілок), по внутрішній поверхні труби секції 2 підсилює ("зберігає") зазначену дію "наскрізного" електророзігріву бетонної суміші у запропонованому бетоноводі. Джерела інформації: 1. Патент РФ №94011031, кл. B65G 53/32, Бетоновод для транспортирования и одновременного электроразогрева бетонной смеси / Косивцов Ю.Г., Заявл. 30.03.1994, публ. 10.11.1995 2. Патент РФ №2004121236, кл. B65G 53/32, Бетоновод для транспортирования и одновременного электроразогрева бетонной смеси / Косивцов Ю.Г., Заявл. 12.07.2004, публ. 10.01.2006. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Бетоновід для транспортування і одночасного електророзігріву бетонної суміші трубчастої конструкції, що містить у собі секції з діелектрику, розташовані у його кінці зі зрушенням на стику однойменних фаз, нагрівачі у виді електродів, встановлених вздовж секції та у поперечному перетині - під кутом 120° і підключених до різних фаз трифазового джерела живлення, який відрізняється тим, що електроди в поперечному перетині трубчастої активної секції виконані у виді двох окремих пластинчатих дуг з зовнішнім діаметром, рівним діаметру внутрішнього кола труби активної секції, шириною та відстанню між ними, рівними 1/12 довжини кола секції. 2 UA 71813 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Concrete line for transportation and simultaneous electroheating concrete mix

Автори англійською

Prykhodko Anatolii Petrovych, Shalennyi Vasyl Tymofiiovych, Nikitina Iryna Volodymyrivna

Назва патенту російською

Бетоновод для транспортировки и одновременного электроразогрева бетонной смеси

Автори російською

Приходько Анатолий Петрович, Шаленный Василий Тимофеевич, Никитина Ирина Владимировна

МПК / Мітки

МПК: B65G 53/32

Мітки: бетоновід, одночасного, транспортування, електророзігріву, бетонної, суміші
