Матрац

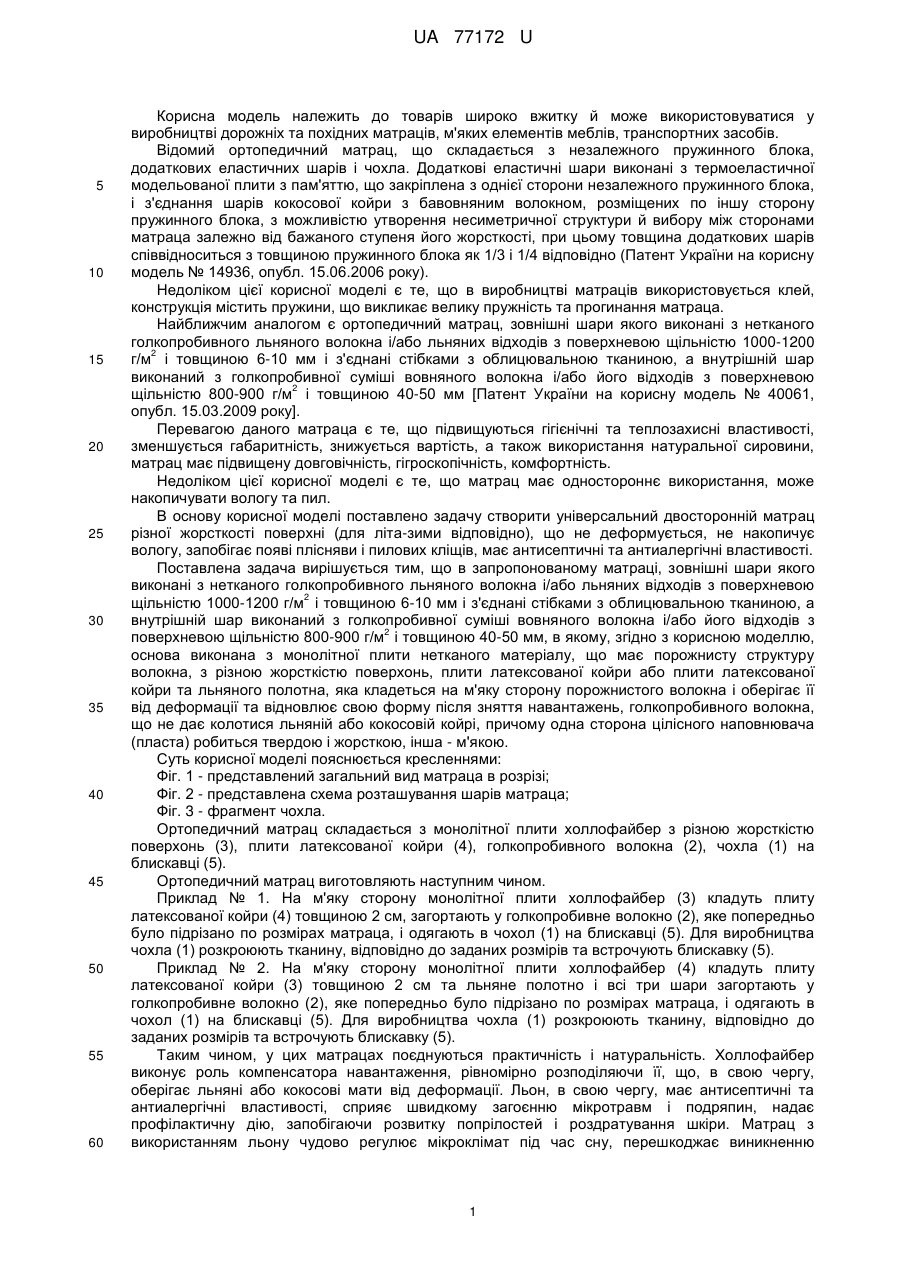

Реферат: UA 77172 U UA 77172 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до товарів широко вжитку й може використовуватися у виробництві дорожніх та похідних матраців, м'яких елементів меблів, транспортних засобів. Відомий ортопедичний матрац, що складається з незалежного пружинного блока, додаткових еластичних шарів і чохла. Додаткові еластичні шари виконані з термоеластичної модельованої плити з пам'яттю, що закріплена з однієї сторони незалежного пружинного блока, і з'єднання шарів кокосової койри з бавовняним волокном, розміщених по іншу сторону пружинного блока, з можливістю утворення несиметричної структури й вибору між сторонами матраца залежно від бажаного ступеня його жорсткості, при цьому товщина додаткових шарів співвідноситься з товщиною пружинного блока як 1/3 і 1/4 відповідно (Патент України на корисну модель № 14936, опубл. 15.06.2006 року). Недоліком цієї корисної моделі є те, що в виробництві матраців використовується клей, конструкція містить пружини, що викликає велику пружність та прогинання матраца. Найближчим аналогом є ортопедичний матрац, зовнішні шари якого виконані з нетканого голкопробивного льняного волокна і/або льняних відходів з поверхневою щільністю 1000-1200 2 г/м і товщиною 6-10 мм і з'єднані стібками з облицювальною тканиною, а внутрішній шар виконаний з голкопробивної суміші вовняного волокна і/або його відходів з поверхневою 2 щільністю 800-900 г/м і товщиною 40-50 мм [Патент України на корисну модель № 40061, опубл. 15.03.2009 року]. Перевагою даного матраца є те, що підвищуються гігієнічні та теплозахисні властивості, зменшується габаритність, знижується вартість, а також використання натуральної сировини, матрац має підвищену довговічність, гігроскопічність, комфортність. Недоліком цієї корисної моделі є те, що матрац має одностороннє використання, може накопичувати вологу та пил. В основу корисної моделі поставлено задачу створити універсальний двосторонній матрац різної жорсткості поверхні (для літа-зими відповідно), що не деформується, не накопичує вологу, запобігає появі плісняви і пилових кліщів, має антисептичні та антиалергічні властивості. Поставлена задача вирішується тим, що в запропонованому матраці, зовнішні шари якого виконані з нетканого голкопробивного льняного волокна і/або льняних відходів з поверхневою 2 щільністю 1000-1200 г/м і товщиною 6-10 мм і з'єднані стібками з облицювальною тканиною, а внутрішній шар виконаний з голкопробивної суміші вовняного волокна і/або його відходів з 2 поверхневою щільністю 800-900 г/м і товщиною 40-50 мм, в якому, згідно з корисною моделлю, основа виконана з монолітної плити нетканого матеріалу, що має порожнисту структуру волокна, з різною жорсткістю поверхонь, плити латексованої койри або плити латексованої койри та льняного полотна, яка кладеться на м'яку сторону порожнистого волокна і оберігає її від деформації та відновлює свою форму після зняття навантажень, голкопробивного волокна, що не дає колотися льняній або кокосовій койрі, причому одна сторона цілісного наповнювача (пласта) робиться твердою і жорсткою, інша - м'якою. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - представлений загальний вид матраца в розрізі; Фіг. 2 - представлена схема розташування шарів матраца; Фіг. 3 - фрагмент чохла. Ортопедичний матрац складається з монолітної плити холлофайбер з різною жорсткістю поверхонь (3), плити латексованої койри (4), голкопробивного волокна (2), чохла (1) на блискавці (5). Ортопедичний матрац виготовляють наступним чином. Приклад № 1. На м'яку сторону монолітної плити холлофайбер (3) кладуть плиту латексованої койри (4) товщиною 2 см, загортають у голкопробивне волокно (2), яке попередньо було підрізано по розмірах матраца, і одягають в чохол (1) на блискавці (5). Для виробництва чохла (1) розкроюють тканину, відповідно до заданих розмірів та встрочують блискавку (5). Приклад № 2. На м'яку сторону монолітної плити холлофайбер (4) кладуть плиту латексованої койри (3) товщиною 2 см та льняне полотно і всі три шари загортають у голкопробивне волокно (2), яке попередньо було підрізано по розмірах матраца, і одягають в чохол (1) на блискавці (5). Для виробництва чохла (1) розкроюють тканину, відповідно до заданих розмірів та встрочують блискавку (5). Таким чином, у цих матрацах поєднуються практичність і натуральність. Холлофайбер виконує роль компенсатора навантаження, рівномірно розподіляючи її, що, в свою чергу, оберігає льняні або кокосові мати від деформації. Льон, в свою чергу, має антисептичні та антиалергічні властивості, сприяє швидкому загоєнню мікротравм і подряпин, надає профілактичну дію, запобігаючи розвитку попрілостей і роздратування шкіри. Матрац з використанням льону чудово регулює мікроклімат під час сну, перешкоджає виникненню 1 UA 77172 U «парникового ефекту» і перегрівання. Льон чудово пропускає повітря і випаровує вологу, є екологічним матеріалом. Матраци на основі холлофайбера - 100 % гіпоалергенні і практичні. Не є привабливим для пилового кліща. У цих матрацах не поширюються грибок і цвіль. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Матрац, зовнішні шари якого виконані з нетканого голкопробивного льняного волокна і/або 2 льняних відходів з поверхневою щільністю 1000-1200 г/м і товщиною 6-10 мм і з'єднані стібками з облицювальною тканиною, а внутрішній шар виконаний з голкопробивної суміші вовняного 2 волокна і/або його відходів з поверхневою щільністю 800-900 г/м і товщиною 40-50 мм, який відрізняється тим, що основа виконана з монолітної плити нетканого матеріалу, що має порожнисту структуру волокна, з різною жорсткістю поверхонь, плити латексованої койри або плити латексованої койри та льняного полотна, яка кладеться на м'яку сторону порожнистого волокна і оберігає її від деформації та відновлює свою форму після зняття навантажень, голкопробивного волокна, що не дає колотися льняній або кокосовій койрі, причому одна сторона цілісного наповнювача (пласта) робиться твердою і жорсткою, інша - м'якою. 2 UA 77172 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
