Пристрій для визначення механічних напружень у феромагнітних конструкціях

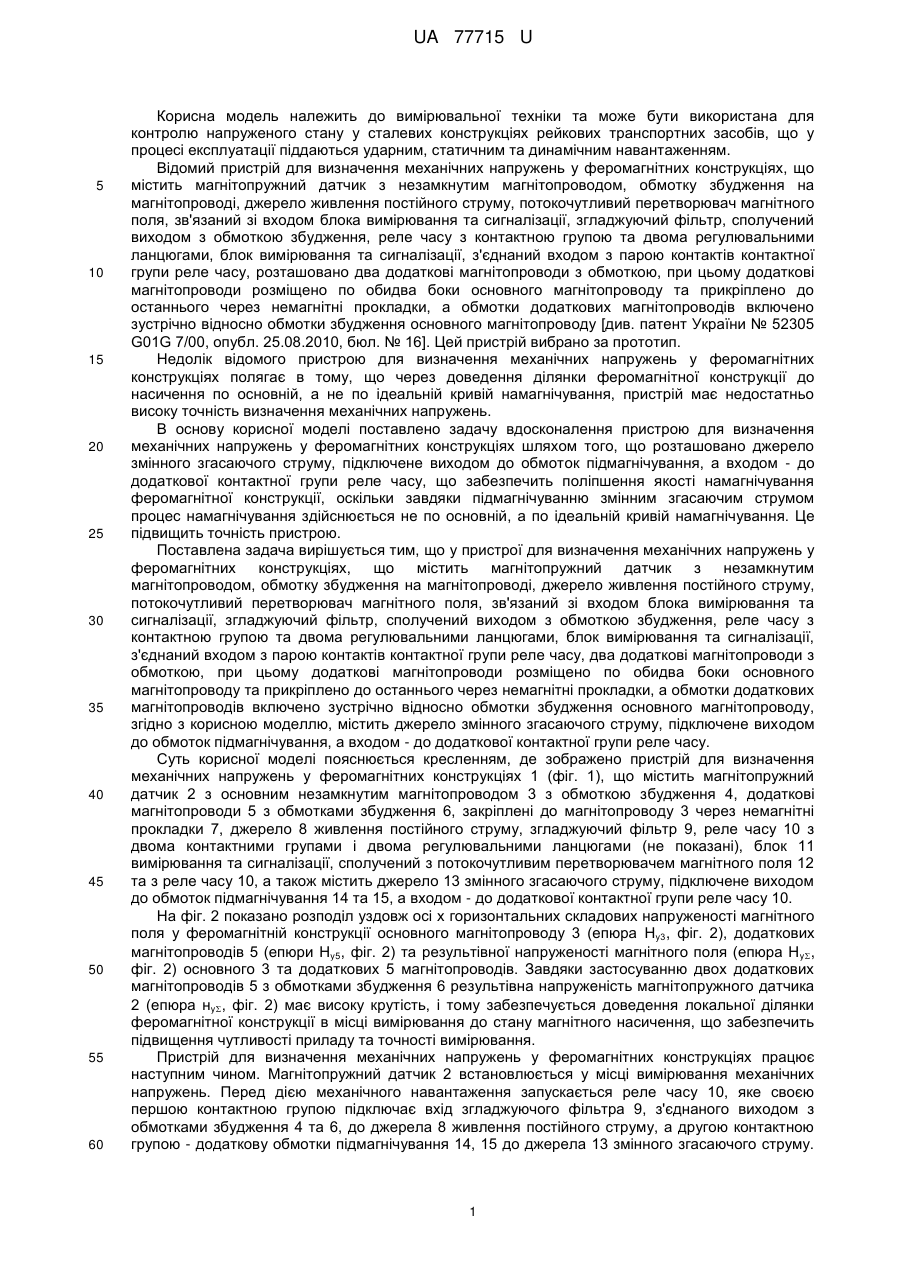

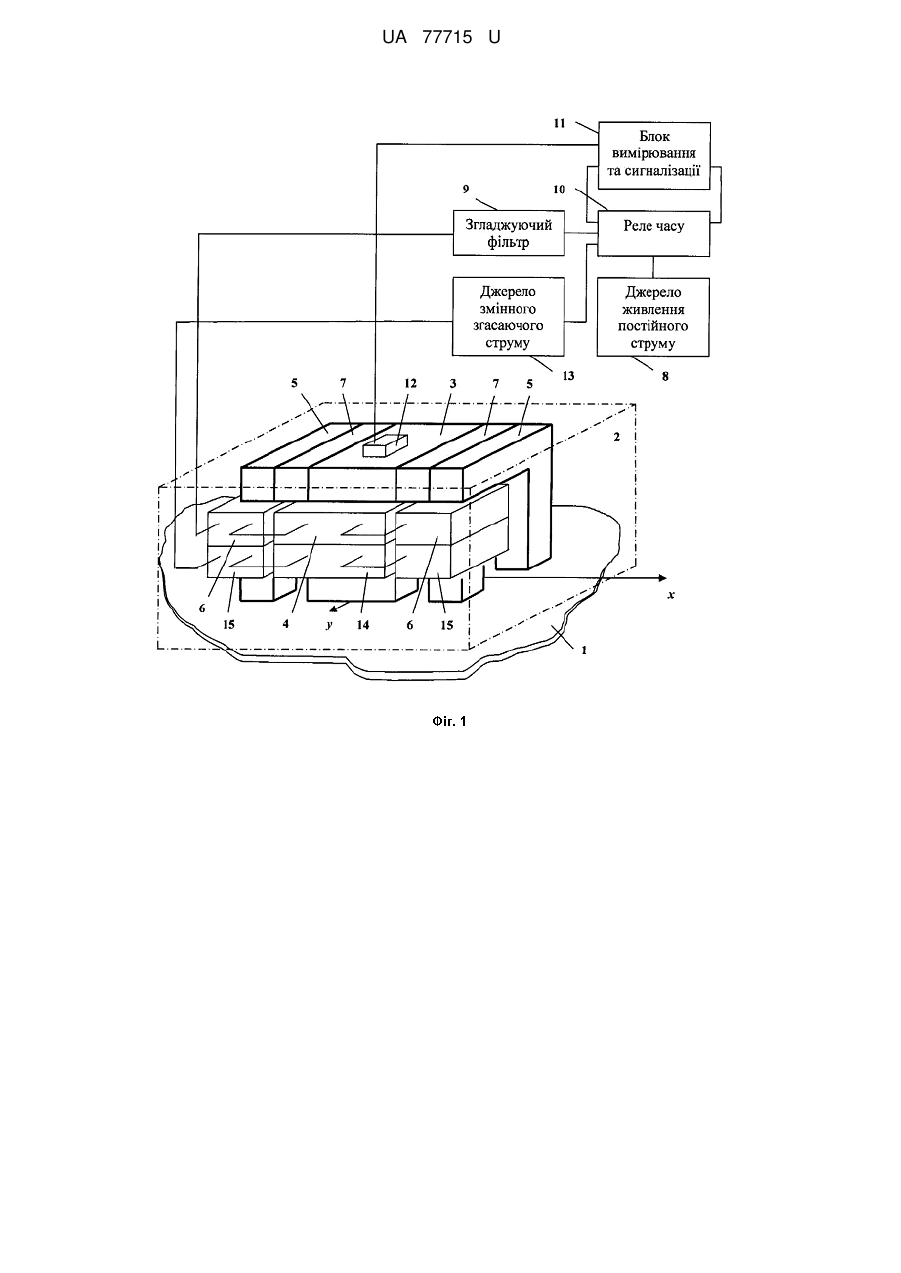

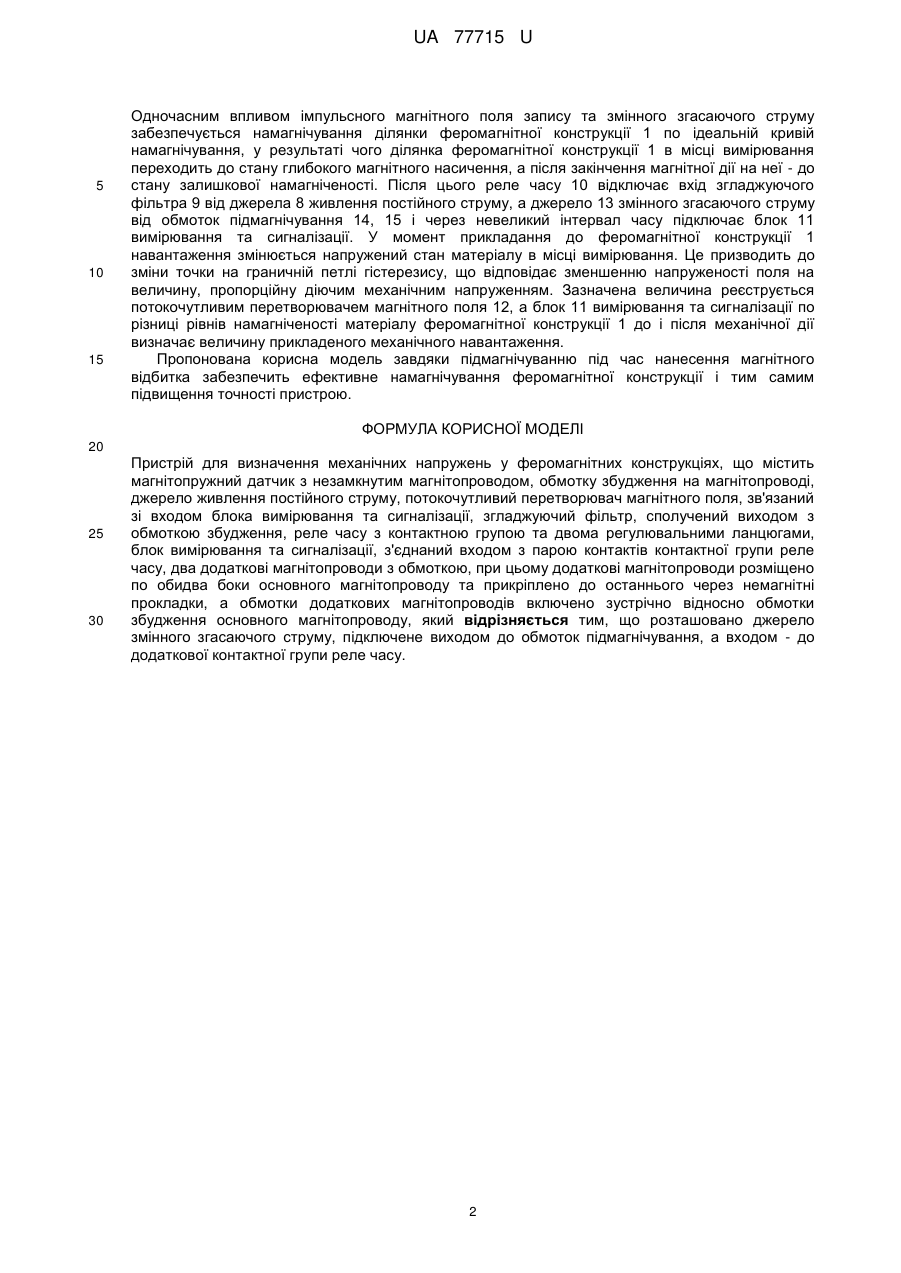

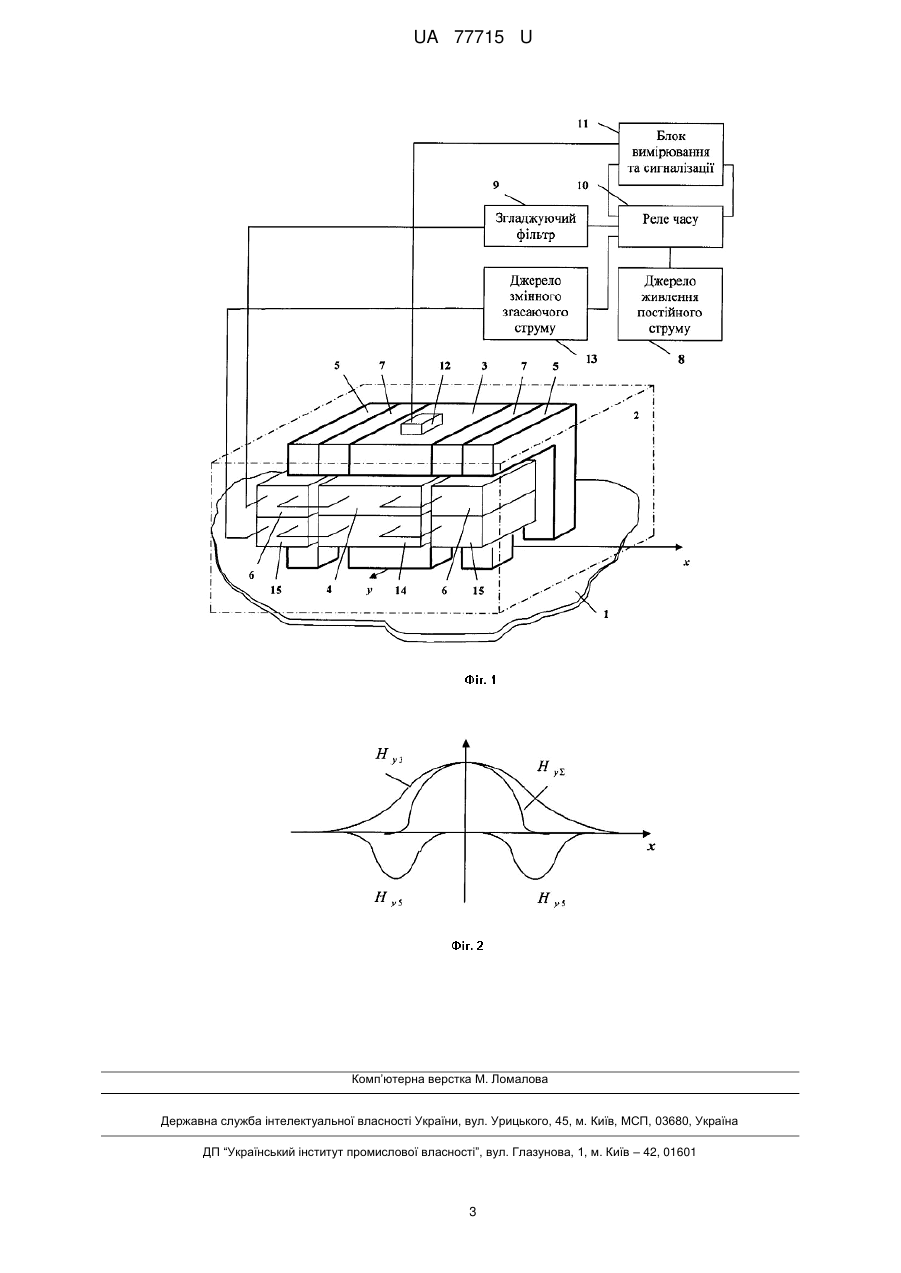

Реферат: UA 77715 U UA 77715 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для контролю напруженого стану у сталевих конструкціях рейкових транспортних засобів, що у процесі експлуатації піддаються ударним, статичним та динамічним навантаженням. Відомий пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, зв'язаний зі входом блока вимірювання та сигналізації, згладжуючий фільтр, сполучений виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний входом з парою контактів контактної групи реле часу, розташовано два додаткові магнітопроводи з обмоткою, при цьому додаткові магнітопроводи розміщено по обидва боки основного магнітопроводу та прикріплено до останнього через немагнітні прокладки, а обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу [див. патент України № 52305 G01G 7/00, опубл. 25.08.2010, бюл. № 16]. Цей пристрій вибрано за прототип. Недолік відомого пристрою для визначення механічних напружень у феромагнітних конструкціях полягає в тому, що через доведення ділянки феромагнітної конструкції до насичення по основній, а не по ідеальній кривій намагнічування, пристрій має недостатньо високу точність визначення механічних напружень. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що розташовано джерело змінного згасаючого струму, підключене виходом до обмоток підмагнічування, а входом - до додаткової контактної групи реле часу, що забезпечить поліпшення якості намагнічування феромагнітної конструкції, оскільки завдяки підмагнічуванню змінним згасаючим струмом процес намагнічування здійснюється не по основній, а по ідеальній кривій намагнічування. Це підвищить точність пристрою. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, зв'язаний зі входом блока вимірювання та сигналізації, згладжуючий фільтр, сполучений виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний входом з парою контактів контактної групи реле часу, два додаткові магнітопроводи з обмоткою, при цьому додаткові магнітопроводи розміщено по обидва боки основного магнітопроводу та прикріплено до останнього через немагнітні прокладки, а обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, згідно з корисною моделлю, містить джерело змінного згасаючого струму, підключене виходом до обмоток підмагнічування, а входом - до додаткової контактної групи реле часу. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1 (фіг. 1), що містить магнітопружний датчик 2 з основним незамкнутим магнітопроводом 3 з обмоткою збудження 4, додаткові магнітопроводи 5 з обмотками збудження 6, закріплені до магнітопроводу 3 через немагнітні прокладки 7, джерело 8 живлення постійного струму, згладжуючий фільтр 9, реле часу 10 з двома контактними групами і двома регулювальними ланцюгами (не показані), блок 11 вимірювання та сигналізації, сполучений з потокочутливим перетворювачем магнітного поля 12 та з реле часу 10, а також містить джерело 13 змінного згасаючого струму, підключене виходом до обмоток підмагнічування 14 та 15, а входом - до додаткової контактної групи реле часу 10. На фіг. 2 показано розподіл уздовж осі х горизонтальних складових напруженості магнітного поля у феромагнітній конструкції основного магнітопроводу 3 (епюра Ну3, фіг. 2), додаткових магнітопроводів 5 (епюри Ну5, фіг. 2) та результівної напруженості магнітного поля (епюра Н y, фіг. 2) основного 3 та додаткових 5 магнітопроводів. Завдяки застосуванню двох додаткових магнітопроводів 5 з обмотками збудження 6 результівна напруженість магнітопружного датчика 2 (епюра нy, фіг. 2) має високу крутість, і тому забезпечується доведення локальної ділянки феромагнітної конструкції в місці вимірювання до стану магнітного насичення, що забезпечить підвищення чутливості приладу та точності вимірювання. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 встановлюється у місці вимірювання механічних напружень. Перед дією механічного навантаження запускається реле часу 10, яке своєю першою контактною групою підключає вхід згладжуючого фільтра 9, з'єднаного виходом з обмотками збудження 4 та 6, до джерела 8 живлення постійного струму, а другою контактною групою - додаткову обмотки підмагнічування 14, 15 до джерела 13 змінного згасаючого струму. 1 UA 77715 U 5 10 15 Одночасним впливом імпульсного магнітного поля запису та змінного згасаючого струму забезпечується намагнічування ділянки феромагнітної конструкції 1 по ідеальній кривій намагнічування, у результаті чого ділянка феромагнітної конструкції 1 в місці вимірювання переходить до стану глибокого магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. Після цього реле часу 10 відключає вхід згладжуючого фільтра 9 від джерела 8 живлення постійного струму, а джерело 13 змінного згасаючого струму від обмоток підмагнічування 14, 15 і через невеликий інтервал часу підключає блок 11 вимірювання та сигналізації. У момент прикладання до феромагнітної конструкції 1 навантаження змінюється напружений стан матеріалу в місці вимірювання. Це призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Зазначена величина реєструється потокочутливим перетворювачем магнітного поля 12, а блок 11 вимірювання та сигналізації по різниці рівнів намагніченості матеріалу феромагнітної конструкції 1 до і після механічної дії визначає величину прикладеного механічного навантаження. Пропонована корисна модель завдяки підмагнічуванню під час нанесення магнітного відбитка забезпечить ефективне намагнічування феромагнітної конструкції і тим самим підвищення точності пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, зв'язаний зі входом блока вимірювання та сигналізації, згладжуючий фільтр, сполучений виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний входом з парою контактів контактної групи реле часу, два додаткові магнітопроводи з обмоткою, при цьому додаткові магнітопроводи розміщено по обидва боки основного магнітопроводу та прикріплено до останнього через немагнітні прокладки, а обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, який відрізняється тим, що розташовано джерело змінного згасаючого струму, підключене виходом до обмоток підмагнічування, а входом - до додаткової контактної групи реле часу. 2 UA 77715 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
