Пристрій надання послуг бездротового доступу до мережі інтернет

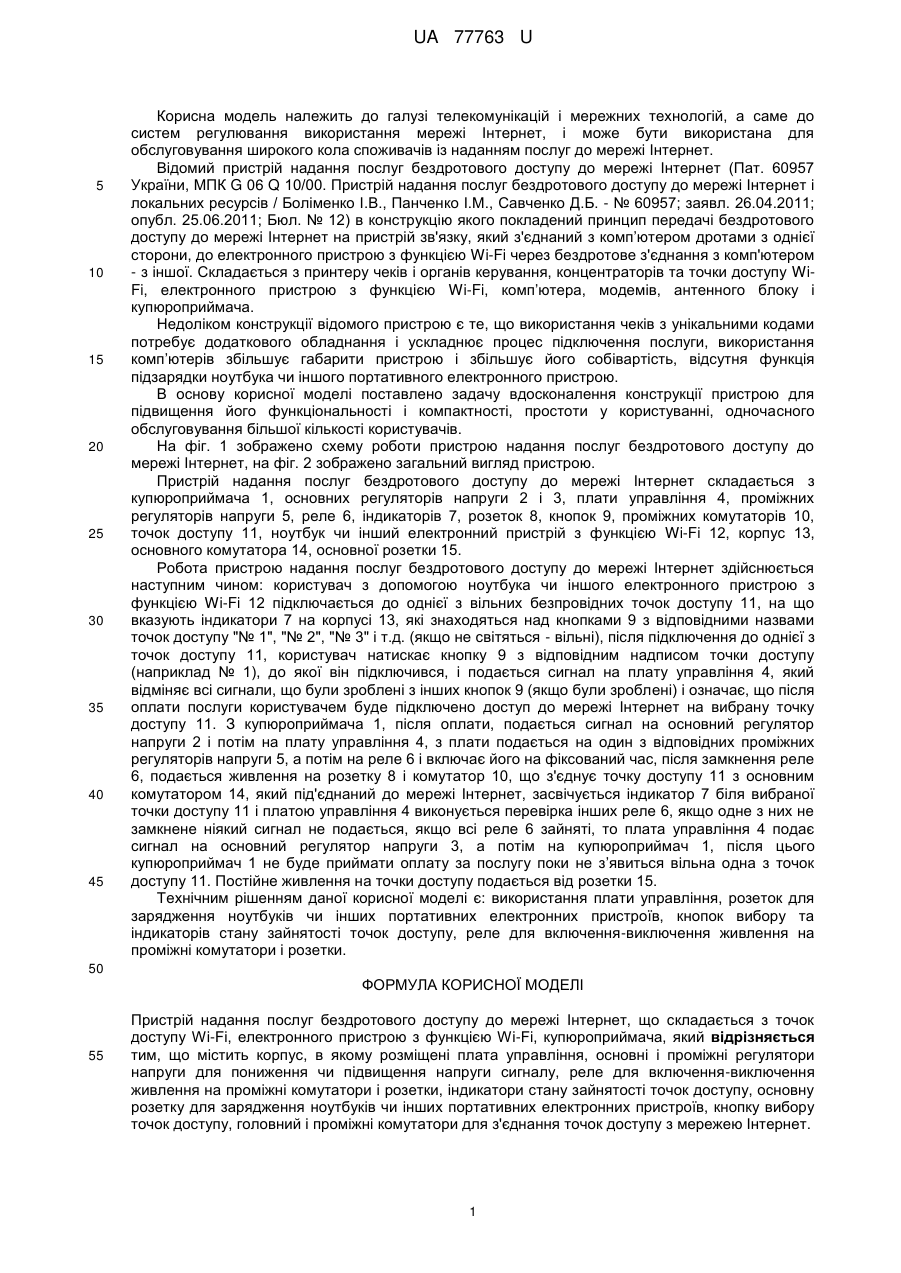

Реферат: UA 77763 U UA 77763 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі телекомунікацій і мережних технологій, а саме до систем регулювання використання мережі Інтернет, і може бути використана для обслуговування широкого кола споживачів із наданням послуг до мережі Інтернет. Відомий пристрій надання послуг бездротового доступу до мережі Інтернет (Пат. 60957 України, МПК G 06 Q 10/00. Пристрій надання послуг бездротового доступу до мережі Інтернет і локальних ресурсів / Боліменко І.В., Панченко І.М., Савченко Д.Б. - № 60957; заявл. 26.04.2011; опубл. 25.06.2011; Бюл. № 12) в конструкцію якого покладений принцип передачі бездротового доступу до мережі Інтернет на пристрій зв'язку, який з'єднаний з комп’ютером дротами з однієї сторони, до електронного пристрою з функцією Wi-Fi через бездротове з'єднання з комп'ютером - з іншої. Складається з принтеру чеків і органів керування, концентраторів та точки доступу WiFi, електронного пристрою з функцією Wi-Fi, комп’ютера, модемів, антенного блоку і купюроприймача. Недоліком конструкції відомого пристрою є те, що використання чеків з унікальними кодами потребує додаткового обладнання і ускладнює процес підключення послуги, використання комп’ютерів збільшує габарити пристрою і збільшує його собівартість, відсутня функція підзарядки ноутбука чи іншого портативного електронного пристрою. В основу корисної моделі поставлено задачу вдосконалення конструкції пристрою для підвищення його функціональності і компактності, простоти у користуванні, одночасного обслуговування більшої кількості користувачів. На фіг. 1 зображено схему роботи пристрою надання послуг бездротового доступу до мережі Інтернет, на фіг. 2 зображено загальний вигляд пристрою. Пристрій надання послуг бездротового доступу до мережі Інтернет складається з купюроприймача 1, основних регуляторів напруги 2 і 3, плати управління 4, проміжних регуляторів напруги 5, реле 6, індикаторів 7, розеток 8, кнопок 9, проміжних комутаторів 10, точок доступу 11, ноутбук чи інший електронний пристрій з функцією Wi-Fi 12, корпус 13, основного комутатора 14, основної розетки 15. Робота пристрою надання послуг бездротового доступу до мережі Інтернет здійснюється наступним чином: користувач з допомогою ноутбука чи іншого електронного пристрою з функцією Wi-Fi 12 підключається до однієї з вільних безпровідних точок доступу 11, на що вказують індикатори 7 на корпусі 13, які знаходяться над кнопками 9 з відповідними назвами точок доступу "№ 1", "№ 2", "№ 3" і т.д. (якщо не світяться - вільні), після підключення до однієї з точок доступу 11, користувач натискає кнопку 9 з відповідним надписом точки доступу (наприклад № 1), до якої він підключився, і подається сигнал на плату управління 4, який відміняє всі сигнали, що були зроблені з інших кнопок 9 (якщо були зроблені) і означає, що після оплати послуги користувачем буде підключено доступ до мережі Інтернет на вибрану точку доступу 11. З купюроприймача 1, після оплати, подається сигнал на основний регулятор напруги 2 і потім на плату управління 4, з плати подається на один з відповідних проміжних регуляторів напруги 5, а потім на реле 6 і включає його на фіксований час, після замкнення реле 6, подається живлення на розетку 8 і комутатор 10, що з'єднує точку доступу 11 з основним комутатором 14, який під'єднаний до мережі Інтернет, засвічується індикатор 7 біля вибраної точки доступу 11 і платою управління 4 виконується перевірка інших реле 6, якщо одне з них не замкнене ніякий сигнал не подається, якщо всі реле 6 зайняті, то плата управління 4 подає сигнал на основний регулятор напруги 3, а потім на купюроприймач 1, після цього купюроприймач 1 не буде приймати оплату за послугу поки не з’явиться вільна одна з точок доступу 11. Постійне живлення на точки доступу подається від розетки 15. Технічним рішенням даної корисної моделі є: використання плати управління, розеток для зарядження ноутбуків чи інших портативних електронних пристроїв, кнопок вибору та індикаторів стану зайнятості точок доступу, реле для включення-виключення живлення на проміжні комутатори і розетки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій надання послуг бездротового доступу до мережі Інтернет, що складається з точок доступу Wi-Fi, електронного пристрою з функцією Wi-Fi, купюроприймача, який відрізняється тим, що містить корпус, в якому розміщені плата управління, основні і проміжні регулятори напруги для пониження чи підвищення напруги сигналу, реле для включення-виключення живлення на проміжні комутатори і розетки, індикатори стану зайнятості точок доступу, основну розетку для зарядження ноутбуків чи інших портативних електронних пристроїв, кнопку вибору точок доступу, головний і проміжні комутатори для з'єднання точок доступу з мережею Інтернет. 1 UA 77763 U 2 UA 77763 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
