Спосіб визначення ударної в’язкості пластмас

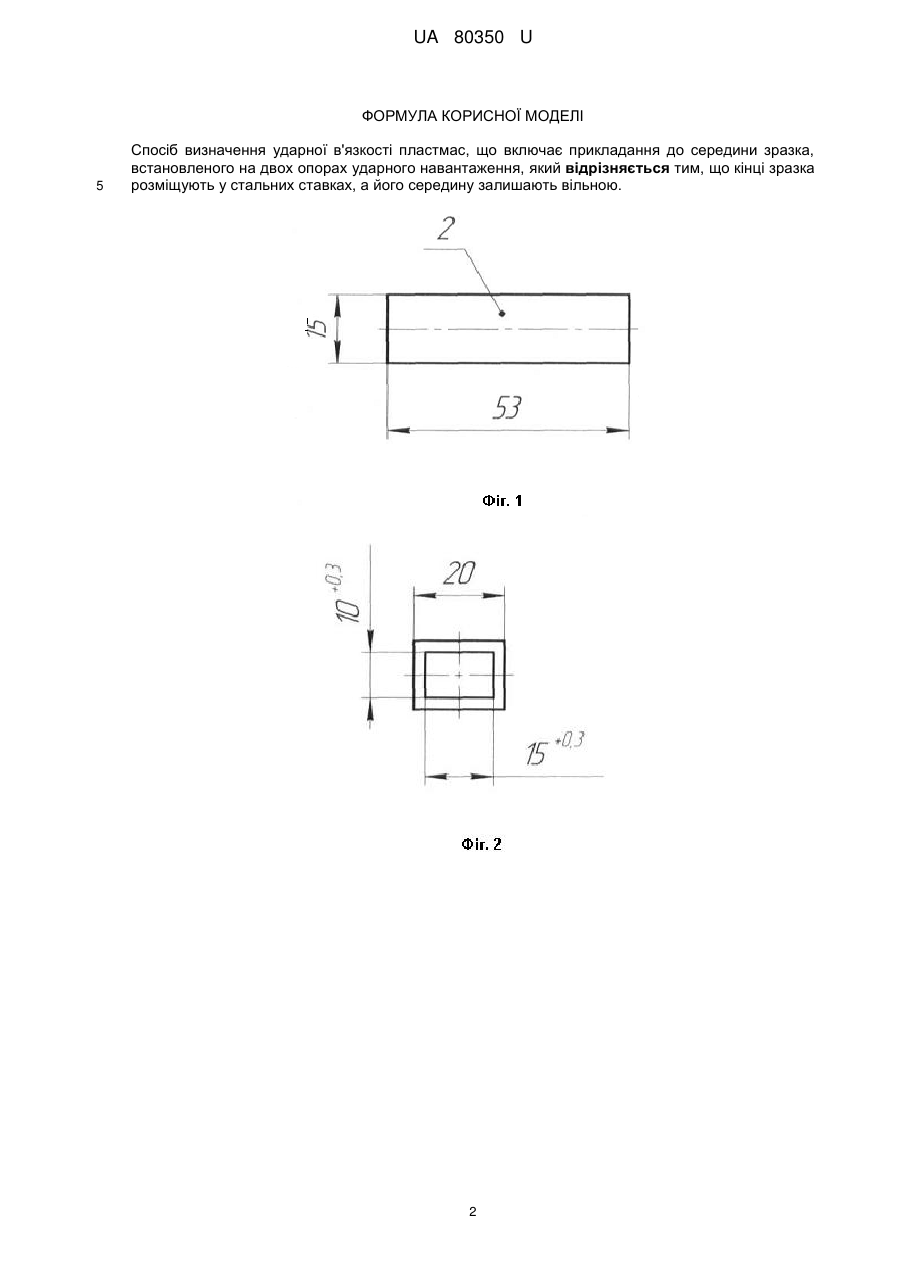

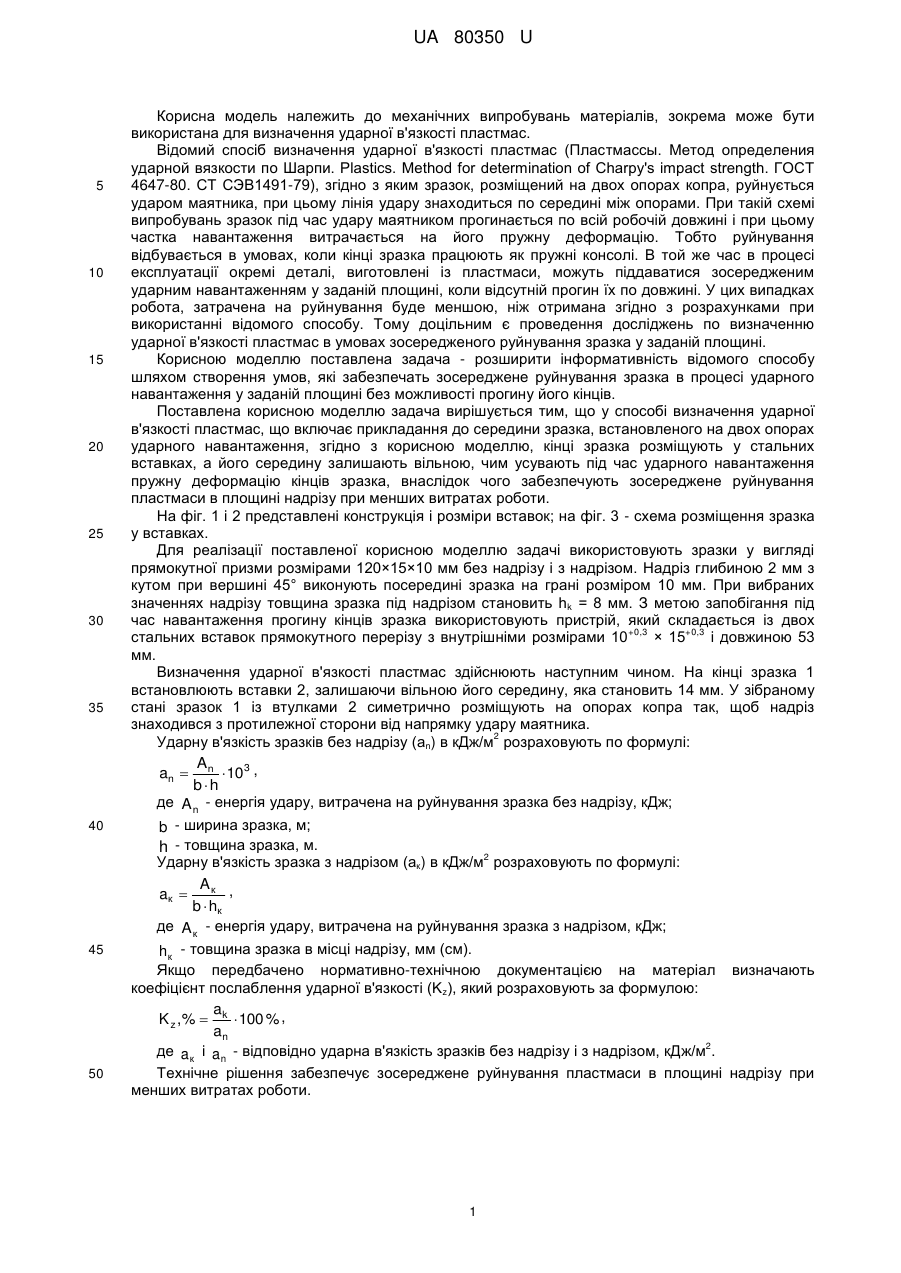

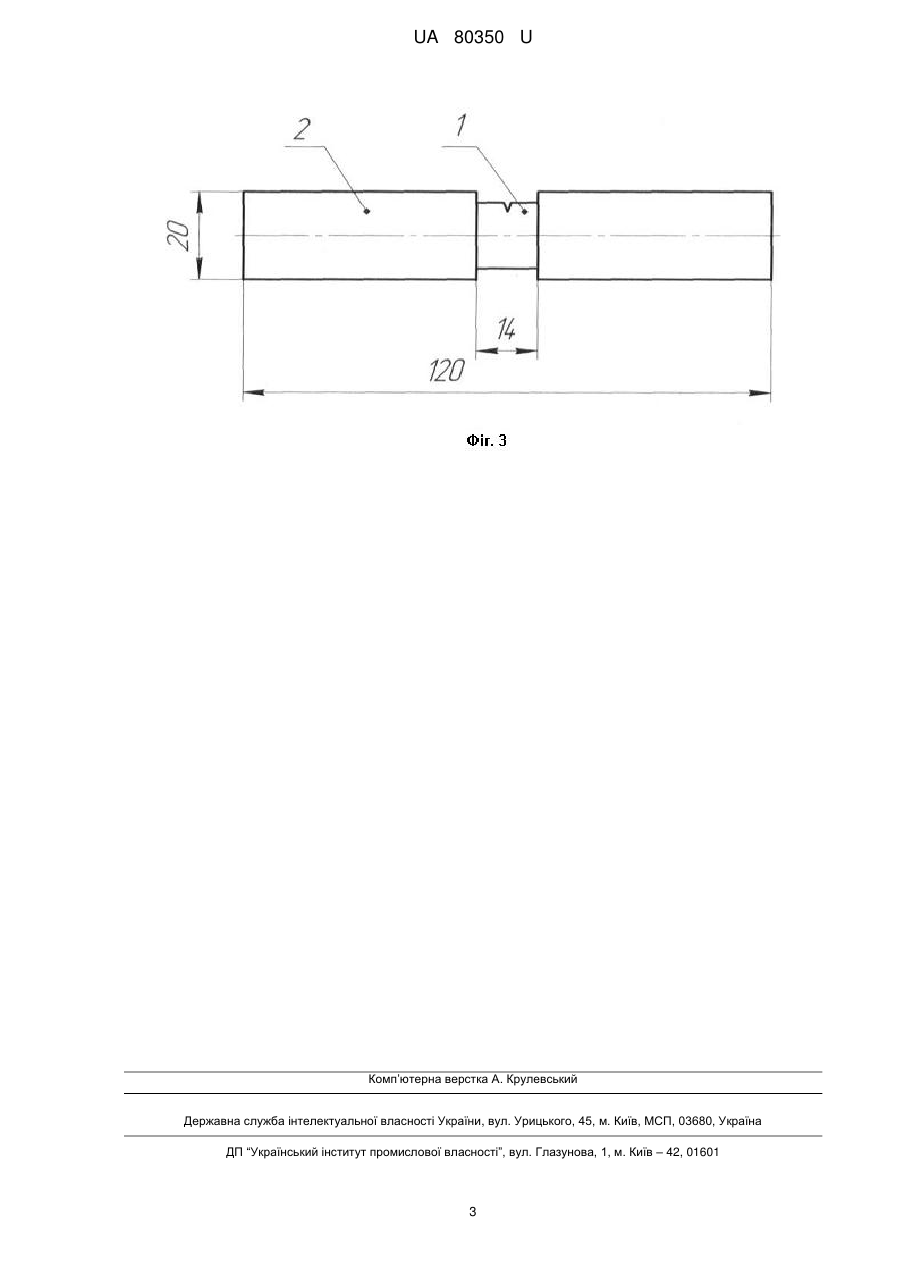

Реферат: Спосіб визначення ударної в'язкості пластмас включає прикладання до середини зразка, встановленого на двох опорах ударного навантаження. Кінці зразка розміщують у стальних ставках, а його середину залишають вільною. UA 80350 U (54) СПОСІБ ВИЗНАЧЕННЯ УДАРНОЇ В'ЯЗКОСТІ ПЛАСТМАС UA 80350 U UA 80350 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення ударної в'язкості пластмас. Відомий спосіб визначення ударної в'язкості пластмас (Пластмассы. Метод определения ударной вязкости по Шарпи. Plastics. Method for determination of Charpy's impact strength. ГОСТ 4647-80. CT СЭВ1491-79), згідно з яким зразок, розміщений на двох опорах копра, руйнується ударом маятника, при цьому лінія удару знаходиться по середині між опорами. При такій схемі випробувань зразок під час удару маятником прогинається по всій робочій довжині і при цьому частка навантаження витрачається на його пружну деформацію. Тобто руйнування відбувається в умовах, коли кінці зразка працюють як пружні консолі. В той же час в процесі експлуатації окремі деталі, виготовлені із пластмаси, можуть піддаватися зосередженим ударним навантаженням у заданій площині, коли відсутній прогин їх по довжині. У цих випадках робота, затрачена на руйнування буде меншою, ніж отримана згідно з розрахунками при використанні відомого способу. Тому доцільним є проведення досліджень по визначенню ударної в'язкості пластмас в умовах зосередженого руйнування зразка у заданій площині. Корисною моделлю поставлена задача - розширити інформативність відомого способу шляхом створення умов, які забезпечать зосереджене руйнування зразка в процесі ударного навантаження у заданій площині без можливості прогину його кінців. Поставлена корисною моделлю задача вирішується тим, що у способі визначення ударної в'язкості пластмас, що включає прикладання до середини зразка, встановленого на двох опорах ударного навантаження, згідно з корисною моделлю, кінці зразка розміщують у стальних вставках, а його середину залишають вільною, чим усувають під час ударного навантаження пружну деформацію кінців зразка, внаслідок чого забезпечують зосереджене руйнування пластмаси в площині надрізу при менших витратах роботи. На фіг. 1 і 2 представлені конструкція і розміри вставок; на фіг. 3 - схема розміщення зразка у вставках. Для реалізації поставленої корисною моделлю задачі використовують зразки у вигляді прямокутної призми розмірами 120×15×10 мм без надрізу і з надрізом. Надріз глибиною 2 мм з кутом при вершині 45° виконують посередині зразка на грані розміром 10 мм. При вибраних значеннях надрізу товщина зразка під надрізом становить h k = 8 мм. З метою запобігання під час навантаження прогину кінців зразка використовують пристрій, який складається із двох +0,3 +0,3 стальних вставок прямокутного перерізу з внутрішніми розмірами 10 × 15 і довжиною 53 мм. Визначення ударної в'язкості пластмас здійснюють наступним чином. На кінці зразка 1 встановлюють вставки 2, залишаючи вільною його середину, яка становить 14 мм. У зібраному стані зразок 1 із втулками 2 симетрично розміщують на опорах копра так, щоб надріз знаходився з протилежної сторони від напрямку удару маятника. 2 Ударну в'язкість зразків без надрізу (аn) в кДж/м розраховують по формулі: A an  n  10 3 , bh де A n - енергія удару, витрачена на руйнування зразка без надрізу, кДж; b - ширина зразка, м; h - товщина зразка, м. 2 Ударну в'язкість зразка з надрізом (ак) в кДж/м розраховують по формулі: Aк , aк  b  hк де A к - енергія удару, витрачена на руйнування зразка з надрізом, кДж; h к - товщина зразка в місці надрізу, мм (см). Якщо передбачено нормативно-технічною документацією на матеріал визначають коефіцієнт послаблення ударної в'язкості (Kz), який розраховують за формулою: a K z , %  k  100 % , an 2 де a к і a n - відповідно ударна в'язкість зразків без надрізу і з надрізом, кДж/м . Технічне рішення забезпечує зосереджене руйнування пластмаси в площині надрізу при менших витратах роботи. 1 UA 80350 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб визначення ударної в'язкості пластмас, що включає прикладання до середини зразка, встановленого на двох опорах ударного навантаження, який відрізняється тим, що кінці зразка розміщують у стальних ставках, а його середину залишають вільною. 2 UA 80350 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
