Катетер для керованого регіонального тромболізису

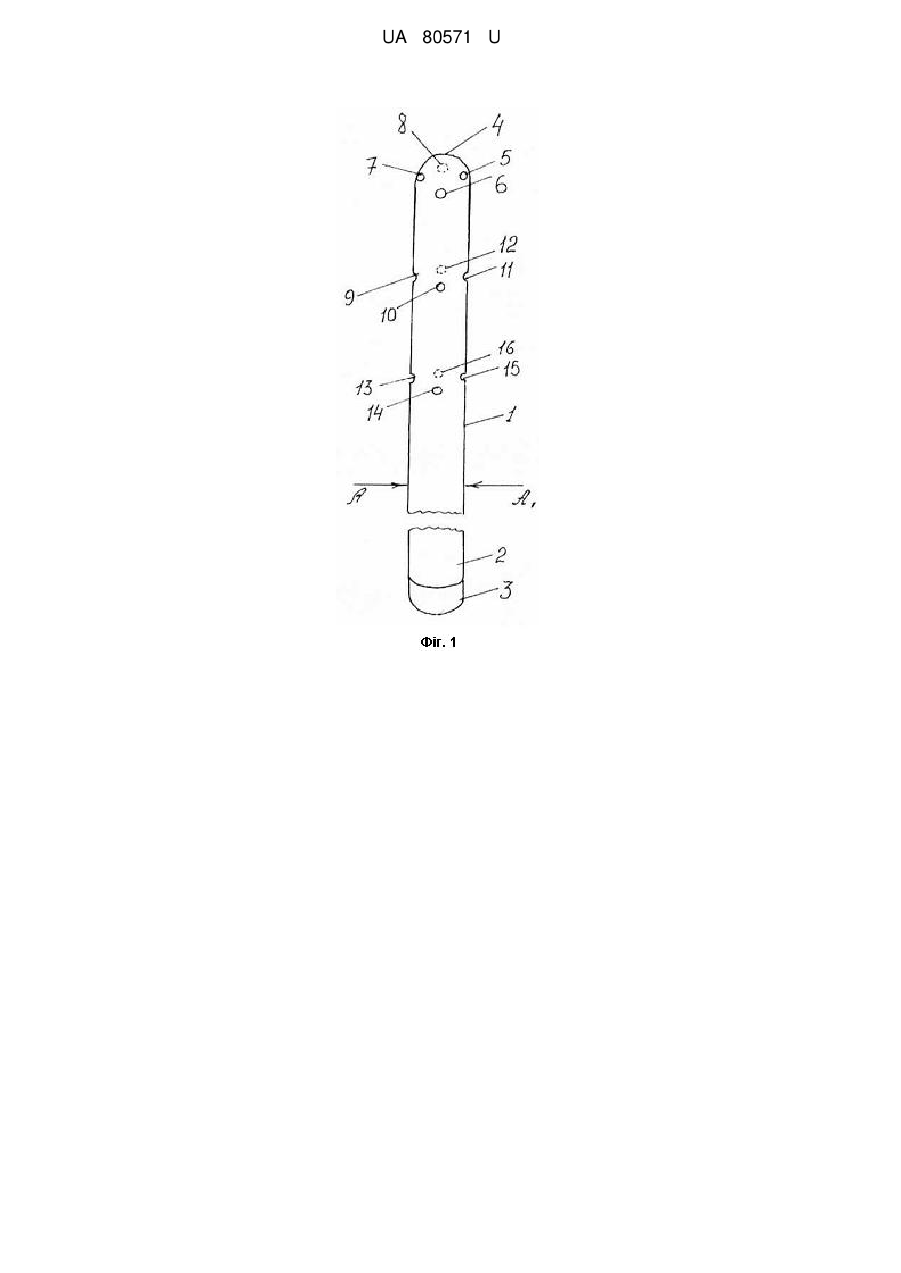

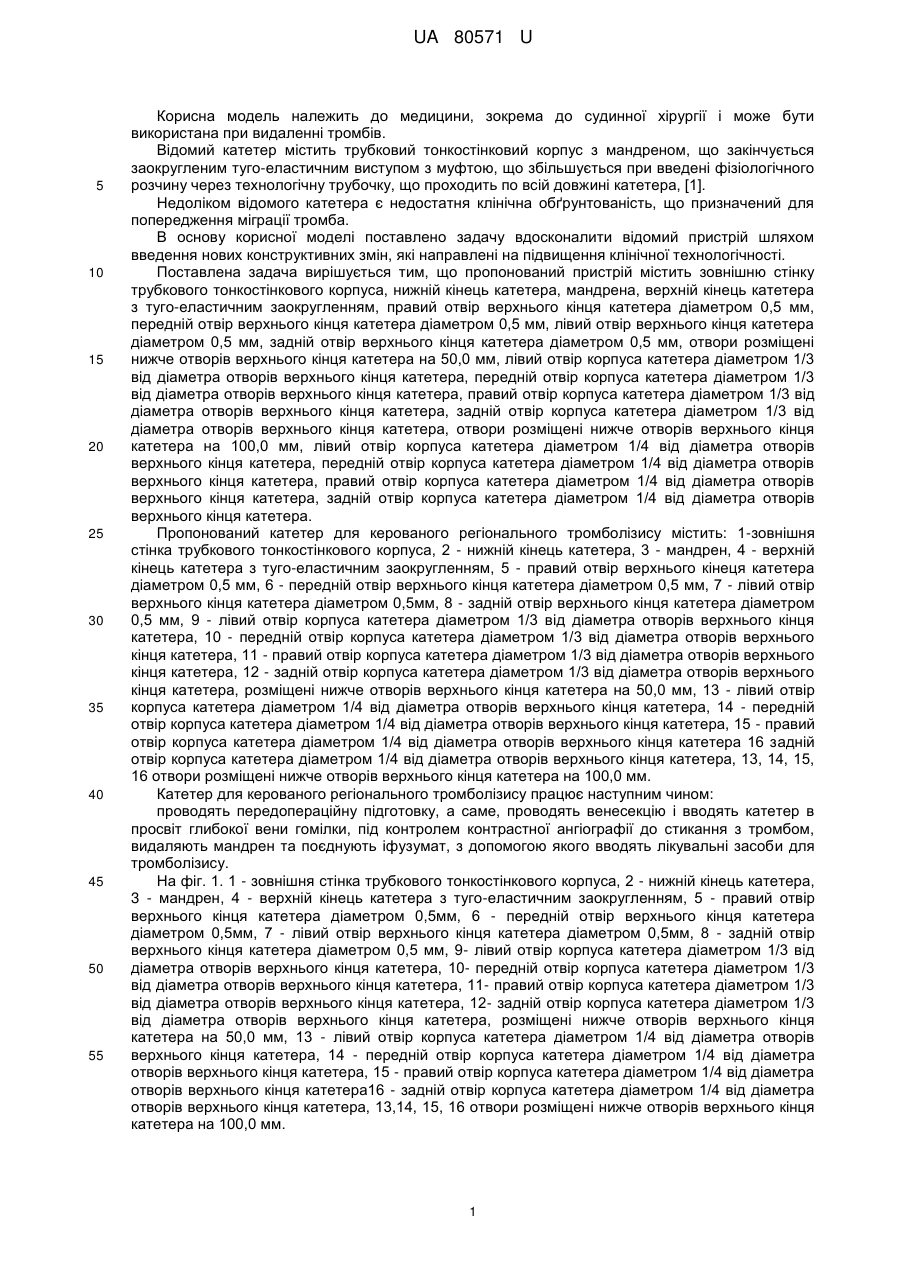

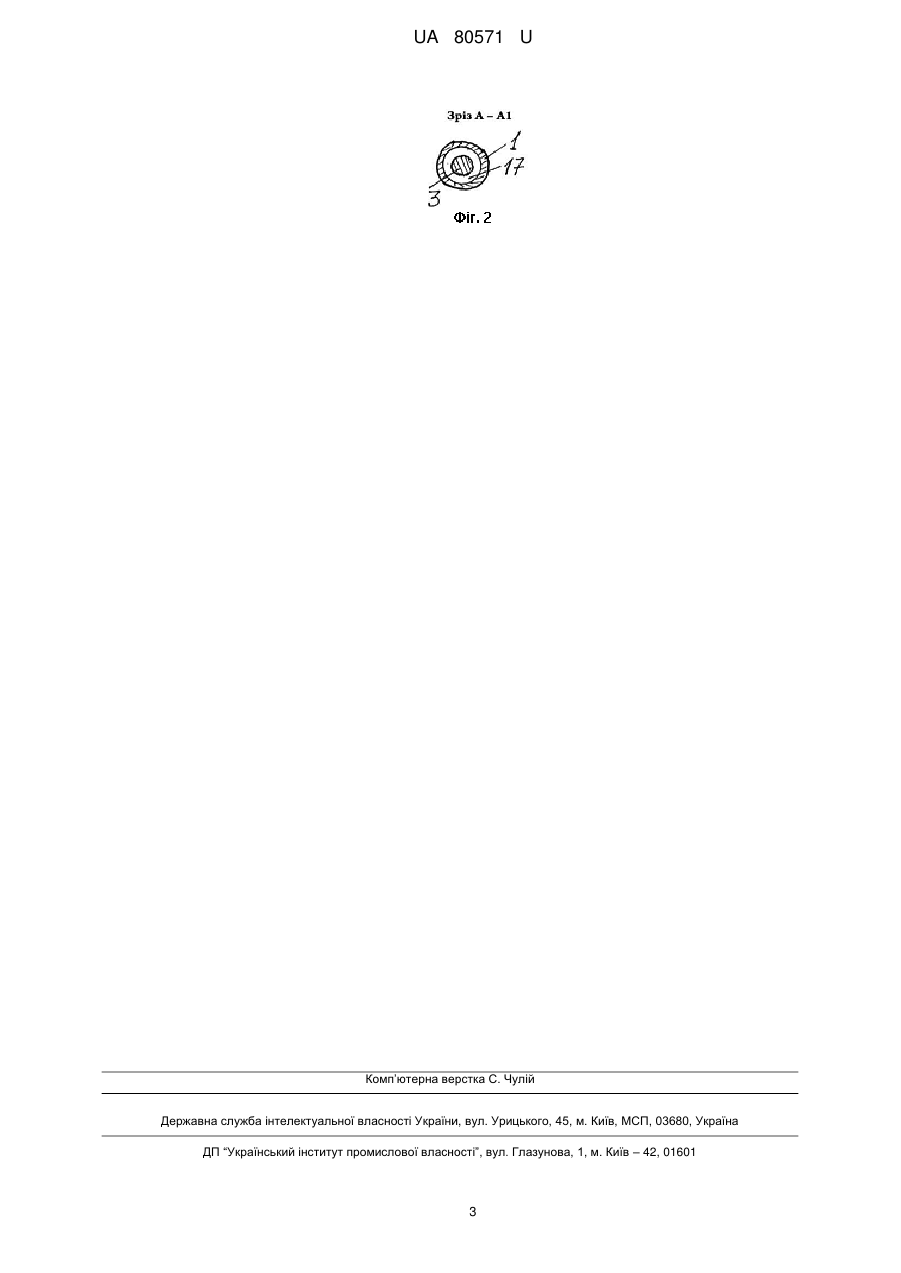

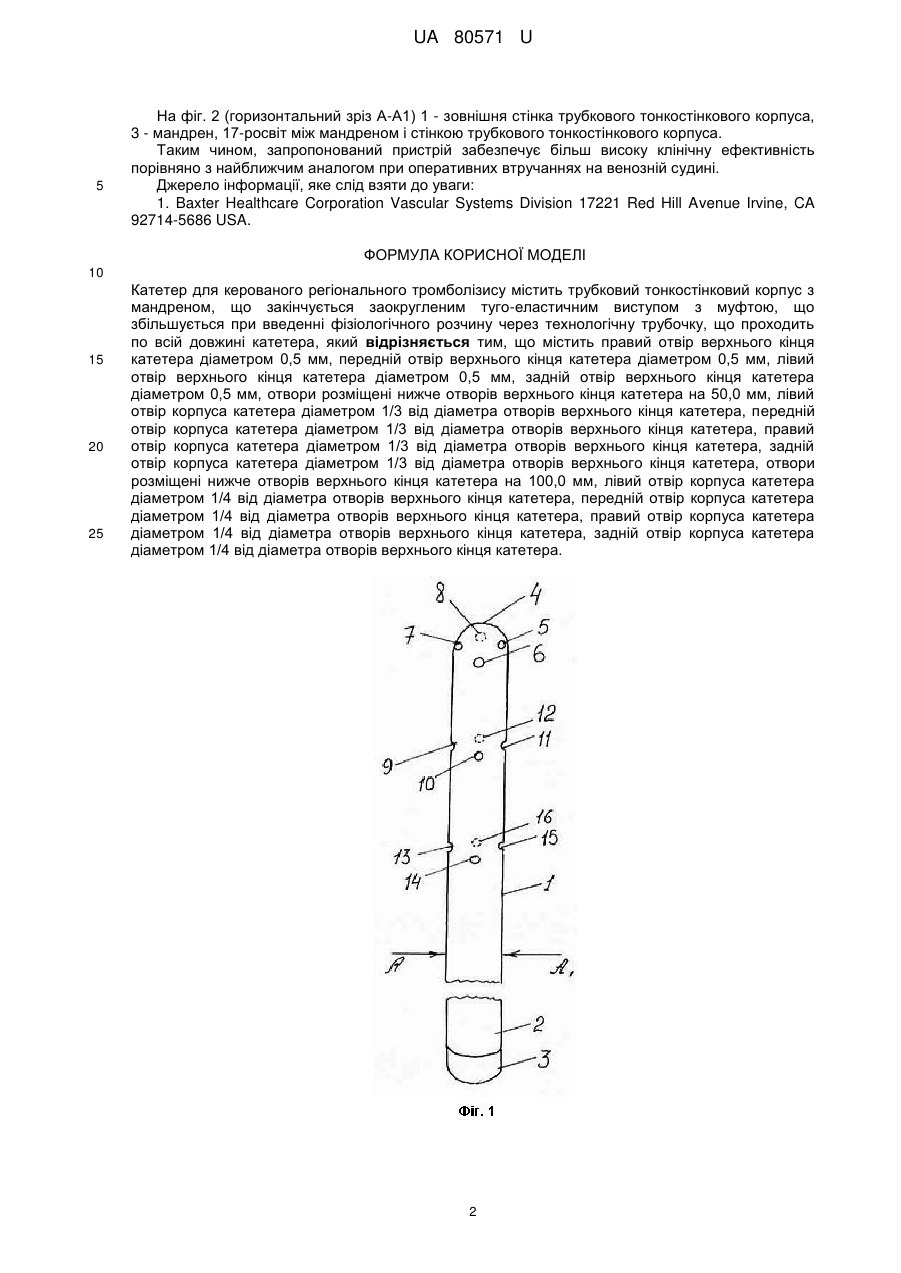

Реферат: Катетер для керованого регіонального тромболізису містить трубковий тонкостінковий корпус з мандреном, виступ з муфтою, технологічну трубочку з отворами. UA 80571 U (12) UA 80571 U UA 80571 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до судинної хірургії і може бути використана при видаленні тромбів. Відомий катетер містить трубковий тонкостінковий корпус з мандреном, що закінчується заокругленим туго-еластичним виступом з муфтою, що збільшується при введені фізіологічного розчину через технологічну трубочку, що проходить по всій довжині катетера, [1]. Недоліком відомого катетера є недостатня клінічна обґрунтованість, що призначений для попередження міграції тромба. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій шляхом введення нових конструктивних змін, які направлені на підвищення клінічної технологічності. Поставлена задача вирішується тим, що пропонований пристрій містить зовнішню стінку трубкового тонкостінкового корпуса, нижній кінець катетера, мандрена, верхній кінець катетера з туго-еластичним заокругленням, правий отвір верхнього кінця катетера діаметром 0,5 мм, передній отвір верхнього кінця катетера діаметром 0,5 мм, лівий отвір верхнього кінця катетера діаметром 0,5 мм, задній отвір верхнього кінця катетера діаметром 0,5 мм, отвори розміщені нижче отворів верхнього кінця катетера на 50,0 мм, лівий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, передній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, правий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, задній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, отвори розміщені нижче отворів верхнього кінця катетера на 100,0 мм, лівий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, передній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, правий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, задній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера. Пропонований катетер для керованого регіонального тромболізису містить: 1-зовнішня стінка трубкового тонкостінкового корпуса, 2 - нижній кінець катетера, 3 - мандрен, 4 - верхній кінець катетера з туго-еластичним заокругленням, 5 - правий отвір верхнього кінеця катетера діаметром 0,5 мм, 6 - передній отвір верхнього кінця катетера діаметром 0,5 мм, 7 - лівий отвір верхнього кінця катетера діаметром 0,5мм, 8 - задній отвір верхнього кінця катетера діаметром 0,5 мм, 9 - лівий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, 10 - передній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, 11 - правий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, 12 - задній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, розміщені нижче отворів верхнього кінця катетера на 50,0 мм, 13 - лівий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, 14 - передній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, 15 - правий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера 16 задній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, 13, 14, 15, 16 отвори розміщені нижче отворів верхнього кінця катетера на 100,0 мм. Катетер для керованого регіонального тромболізису працює наступним чином: проводять передопераційну підготовку, а саме, проводять венесекцію і вводять катетер в просвіт глибокої вени гомілки, під контролем контрастної ангіографії до стикання з тромбом, видаляють мандрен та поєднують іфузумат, з допомогою якого вводять лікувальні засоби для тромболізису. На фіг. 1. 1 - зовнішня стінка трубкового тонкостінкового корпуса, 2 - нижній кінець катетера, 3 - мандрен, 4 - верхній кінець катетера з туго-еластичним заокругленням, 5 - правий отвір верхнього кінця катетера діаметром 0,5мм, 6 - передній отвір верхнього кінця катетера діаметром 0,5мм, 7 - лівий отвір верхнього кінця катетера діаметром 0,5мм, 8 - задній отвір верхнього кінця катетера діаметром 0,5 мм, 9- лівий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, 10- передній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, 11- правий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, 12- задній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, розміщені нижче отворів верхнього кінця катетера на 50,0 мм, 13 - лівий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, 14 - передній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, 15 - правий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера16 - задній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, 13,14, 15, 16 отвори розміщені нижче отворів верхнього кінця катетера на 100,0 мм. 1 UA 80571 U 5 На фіг. 2 (горизонтальний зріз А-А1) 1 - зовнішня стінка трубкового тонкостінкового корпуса, 3 - мандрен, 17-росвіт між мандреном і стінкою трубкового тонкостінкового корпуса. Таким чином, запропонований пристрій забезпечує більш високу клінічну ефективність порівняно з найближчим аналогом при оперативних втручаннях на венозній судині. Джерело інформації, яке слід взяти до уваги: 1. Baxter Healthcare Corporation Vascular Systems Division 17221 Red Hill Avenue Irvine, CA 92714-5686 USA. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Катетер для керованого регіонального тромболізису містить трубковий тонкостінковий корпус з мандреном, що закінчується заокругленим туго-еластичним виступом з муфтою, що збільшується при введенні фізіологічного розчину через технологічну трубочку, що проходить по всій довжині катетера, який відрізняється тим, що містить правий отвір верхнього кінця катетера діаметром 0,5 мм, передній отвір верхнього кінця катетера діаметром 0,5 мм, лівий отвір верхнього кінця катетера діаметром 0,5 мм, задній отвір верхнього кінця катетера діаметром 0,5 мм, отвори розміщені нижче отворів верхнього кінця катетера на 50,0 мм, лівий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, передній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, правий отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, задній отвір корпуса катетера діаметром 1/3 від діаметра отворів верхнього кінця катетера, отвори розміщені нижче отворів верхнього кінця катетера на 100,0 мм, лівий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, передній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, правий отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера, задній отвір корпуса катетера діаметром 1/4 від діаметра отворів верхнього кінця катетера. 2 UA 80571 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
