Установка для доочищення стічних вод від іонів важких металів у потоці перемішування

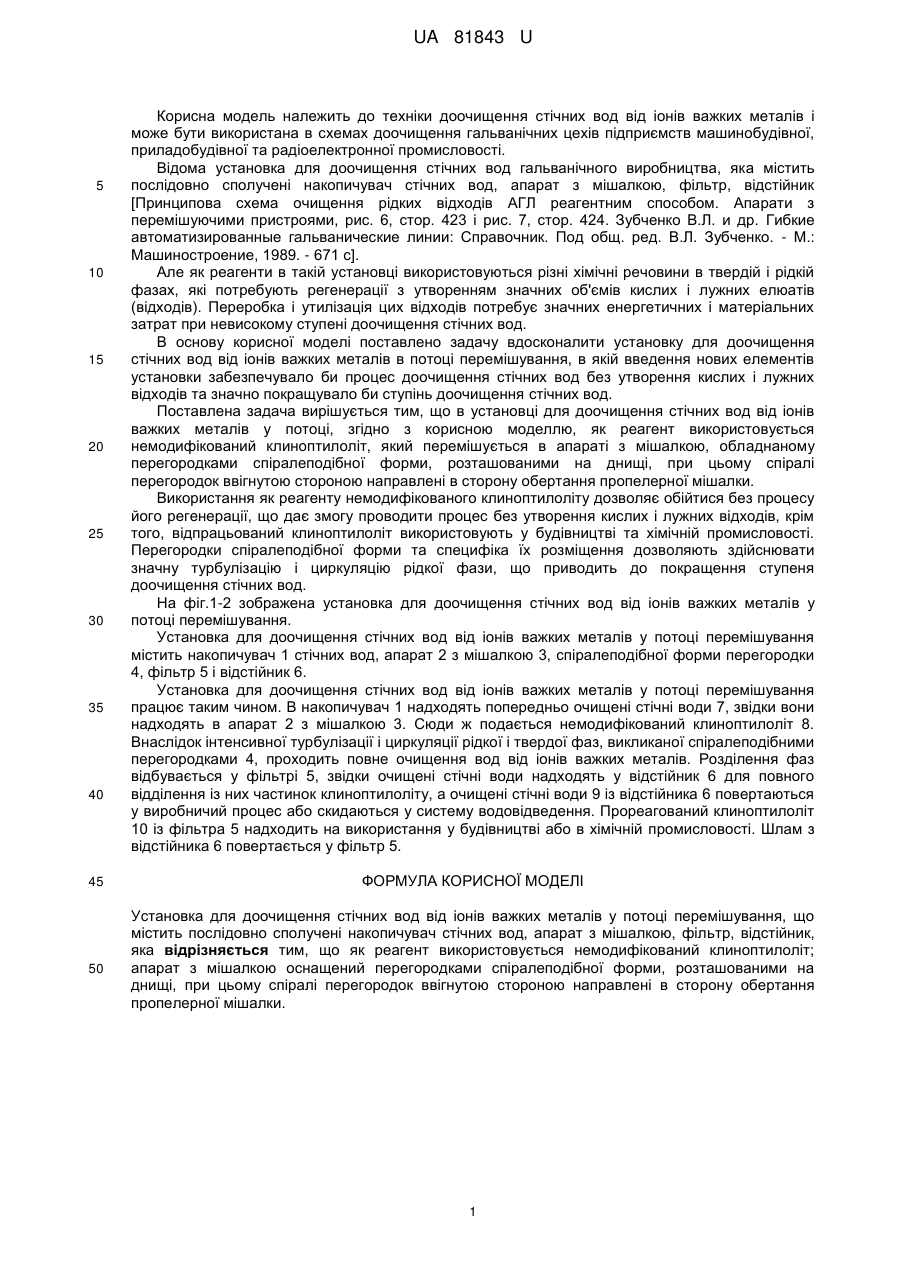

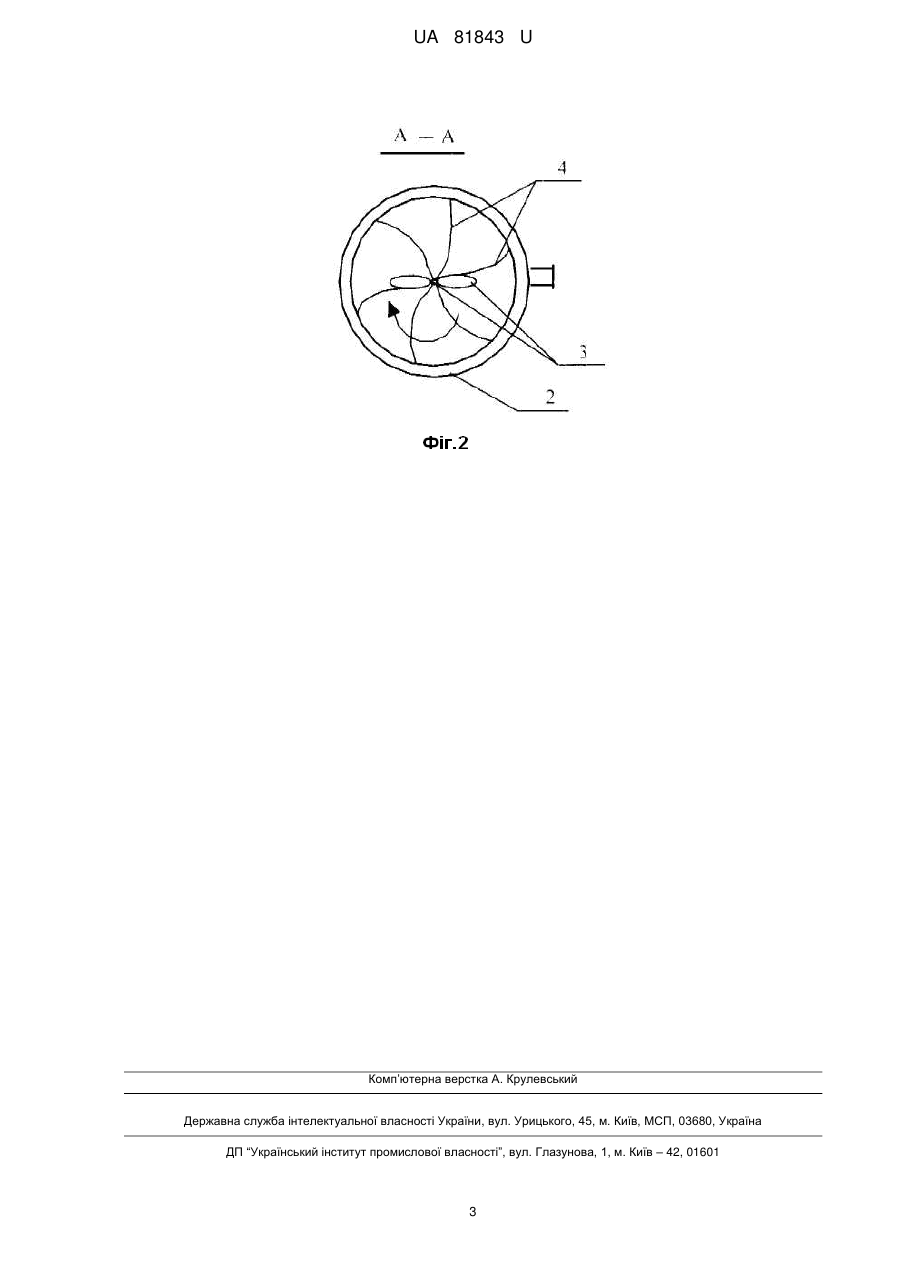

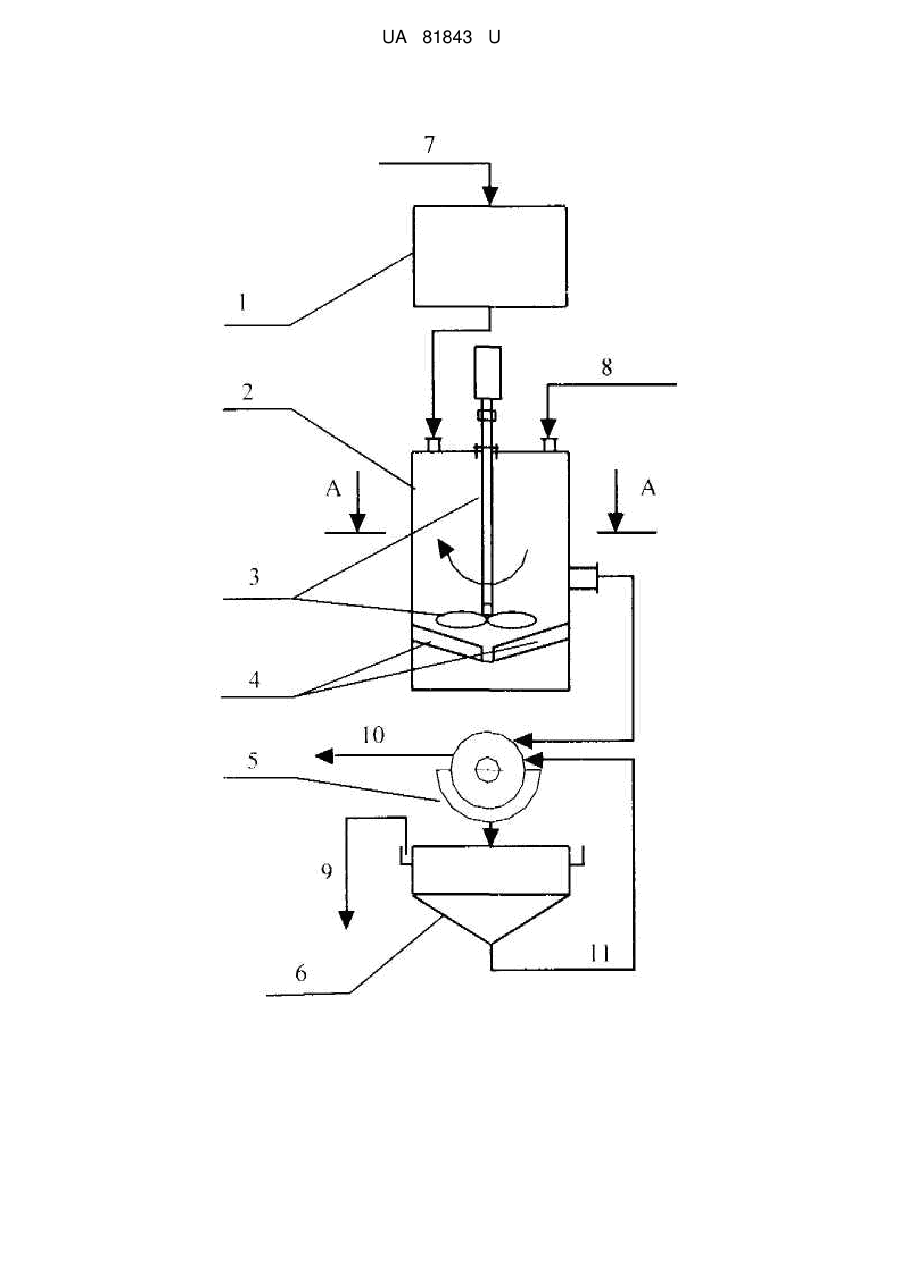

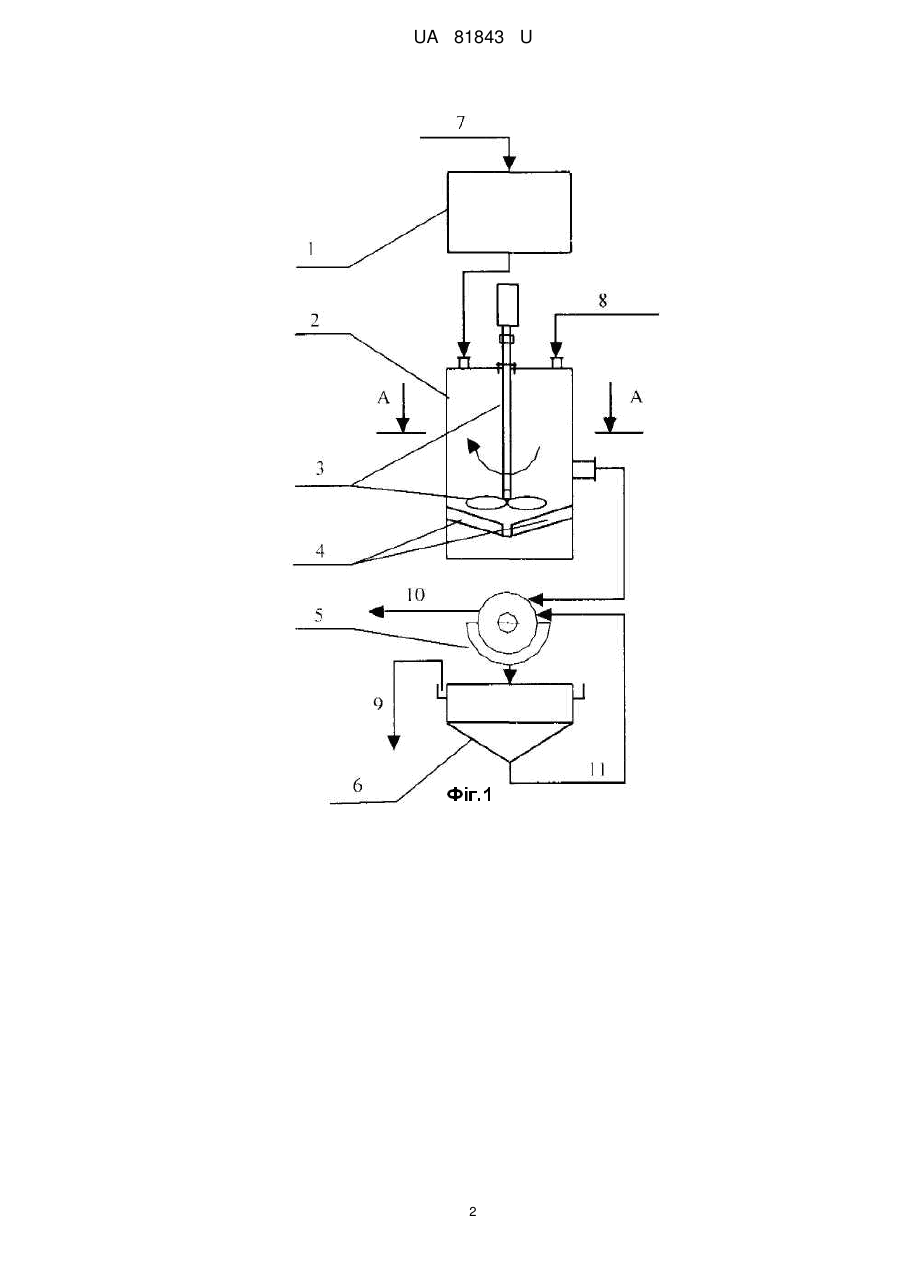

Реферат: UA 81843 U UA 81843 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки доочищення стічних вод від іонів важких металів і може бути використана в схемах доочищення гальванічних цехів підприємств машинобудівної, приладобудівної та радіоелектронної промисловості. Відома установка для доочищення стічних вод гальванічного виробництва, яка містить послідовно сполучені накопичувач стічних вод, апарат з мішалкою, фільтр, відстійник [Принципова схема очищення рідких відходів АГЛ реагентним способом. Апарати з перемішуючими пристроями, рис. 6, стор. 423 і рис. 7, стор. 424. Зубченко В.Л. и др. Гибкие автоматизированные гальванические линии: Справочник. Под общ. ред. В.Л. Зубченко. - М.: Машиностроение, 1989. - 671 с]. Але як реагенти в такій установці використовуються різні хімічні речовини в твердій і рідкій фазах, які потребують регенерації з утворенням значних об'ємів кислих і лужних елюатів (відходів). Переробка і утилізація цих відходів потребує значних енергетичних і матеріальних затрат при невисокому ступені доочищення стічних вод. В основу корисної моделі поставлено задачу вдосконалити установку для доочищення стічних вод від іонів важких металів в потоці перемішування, в якій введення нових елементів установки забезпечувало би процес доочищення стічних вод без утворення кислих і лужних відходів та значно покращувало би ступінь доочищення стічних вод. Поставлена задача вирішується тим, що в установці для доочищення стічних вод від іонів важких металів у потоці, згідно з корисною моделлю, як реагент використовується немодифікований клиноптилоліт, який перемішується в апараті з мішалкою, обладнаному перегородками спіралеподібної форми, розташованими на днищі, при цьому спіралі перегородок ввігнутою стороною направлені в сторону обертання пропелерної мішалки. Використання як реагенту немодифікованого клиноптилоліту дозволяє обійтися без процесу його регенерації, що дає змогу проводити процес без утворення кислих і лужних відходів, крім того, відпрацьований клиноптилоліт використовують у будівництві та хімічній промисловості. Перегородки спіралеподібної форми та специфіка їх розміщення дозволяють здійснювати значну турбулізацію і циркуляцію рідкої фази, що приводить до покращення ступеня доочищення стічних вод. На фіг.1-2 зображена установка для доочищення стічних вод від іонів важких металів у потоці перемішування. Установка для доочищення стічних вод від іонів важких металів у потоці перемішування містить накопичувач 1 стічних вод, апарат 2 з мішалкою 3, спіралеподібної форми перегородки 4, фільтр 5 і відстійник 6. Установка для доочищення стічних вод від іонів важких металів у потоці перемішування працює таким чином. В накопичувач 1 надходять попередньо очищені стічні води 7, звідки вони надходять в апарат 2 з мішалкою 3. Сюди ж подається немодифікований клиноптилоліт 8. Внаслідок інтенсивної турбулізації і циркуляції рідкої і твердої фаз, викликаної спіралеподібними перегородками 4, проходить повне очищення вод від іонів важких металів. Розділення фаз відбувається у фільтрі 5, звідки очищені стічні води надходять у відстійник 6 для повного відділення із них частинок клиноптилоліту, а очищені стічні води 9 із відстійника 6 повертаються у виробничий процес або скидаються у систему водовідведення. Прореагований клиноптилоліт 10 із фільтра 5 надходить на використання у будівництві або в хімічній промисловості. Шлам з відстійника 6 повертається у фільтр 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Установка для доочищення стічних вод від іонів важких металів у потоці перемішування, що містить послідовно сполучені накопичувач стічних вод, апарат з мішалкою, фільтр, відстійник, яка відрізняється тим, що як реагент використовується немодифікований клиноптилоліт; апарат з мішалкою оснащений перегородками спіралеподібної форми, розташованими на днищі, при цьому спіралі перегородок ввігнутою стороною направлені в сторону обертання пропелерної мішалки. 1 UA 81843 U 2 UA 81843 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
