Пристрій використання сонячних панелей на лопатях вітродвигуна

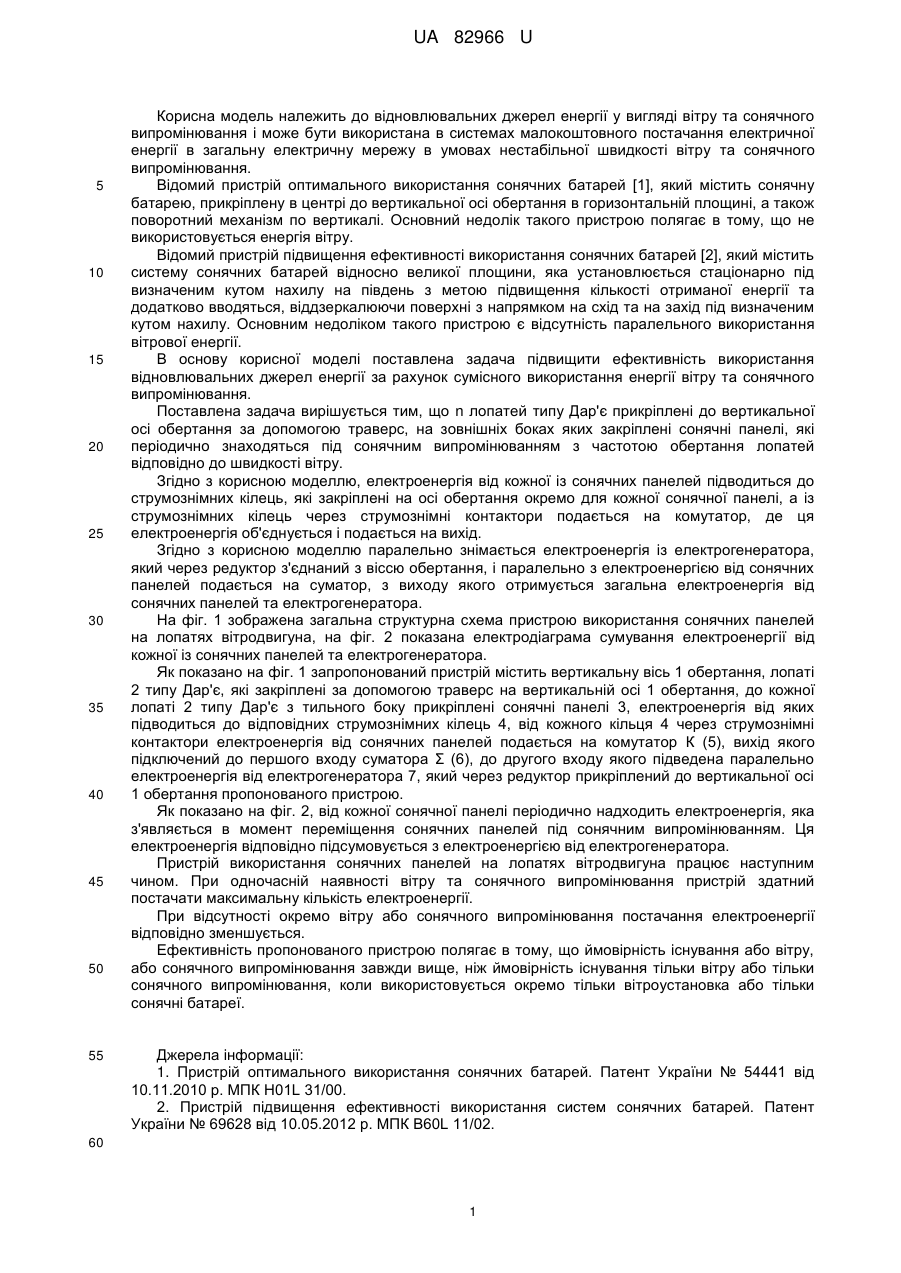

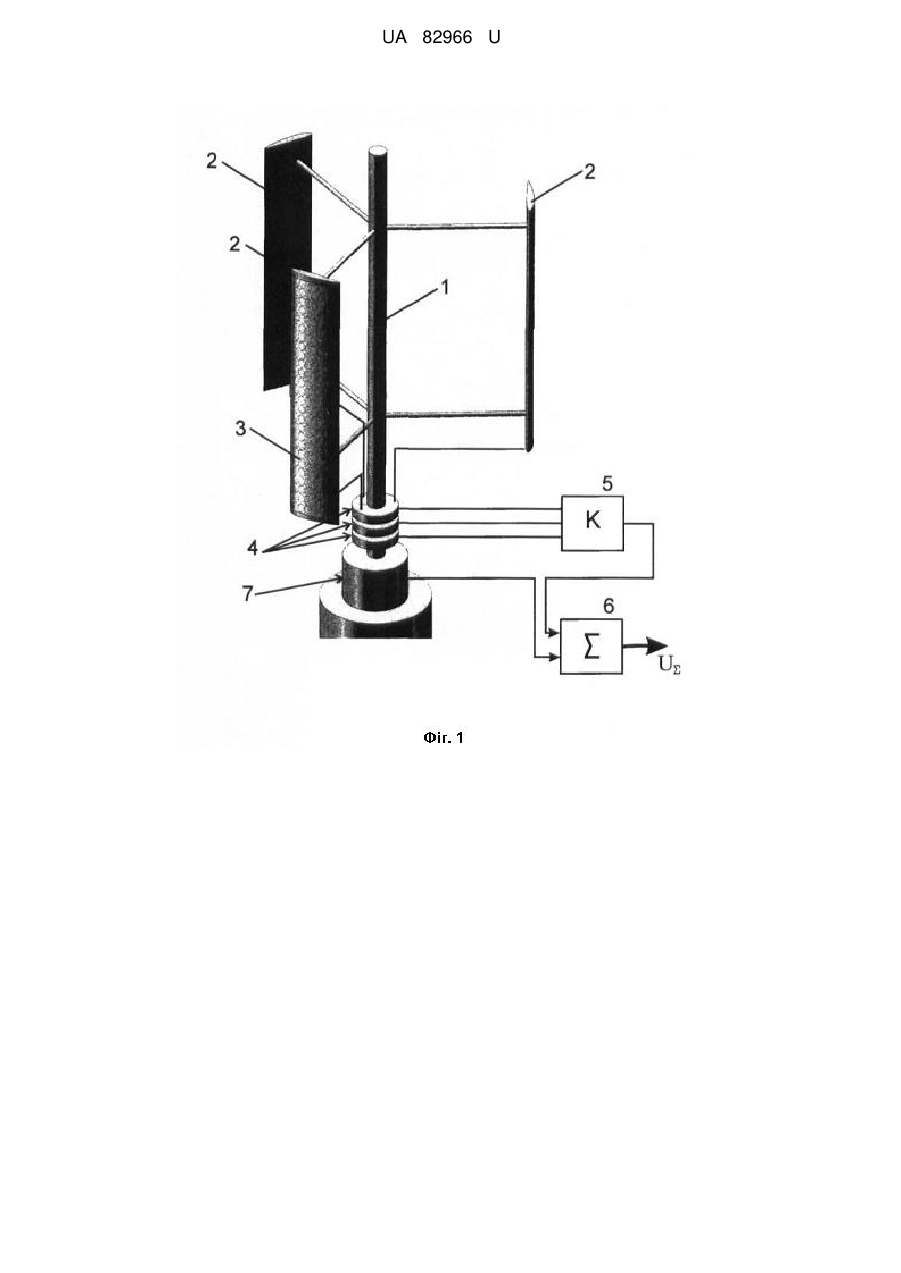

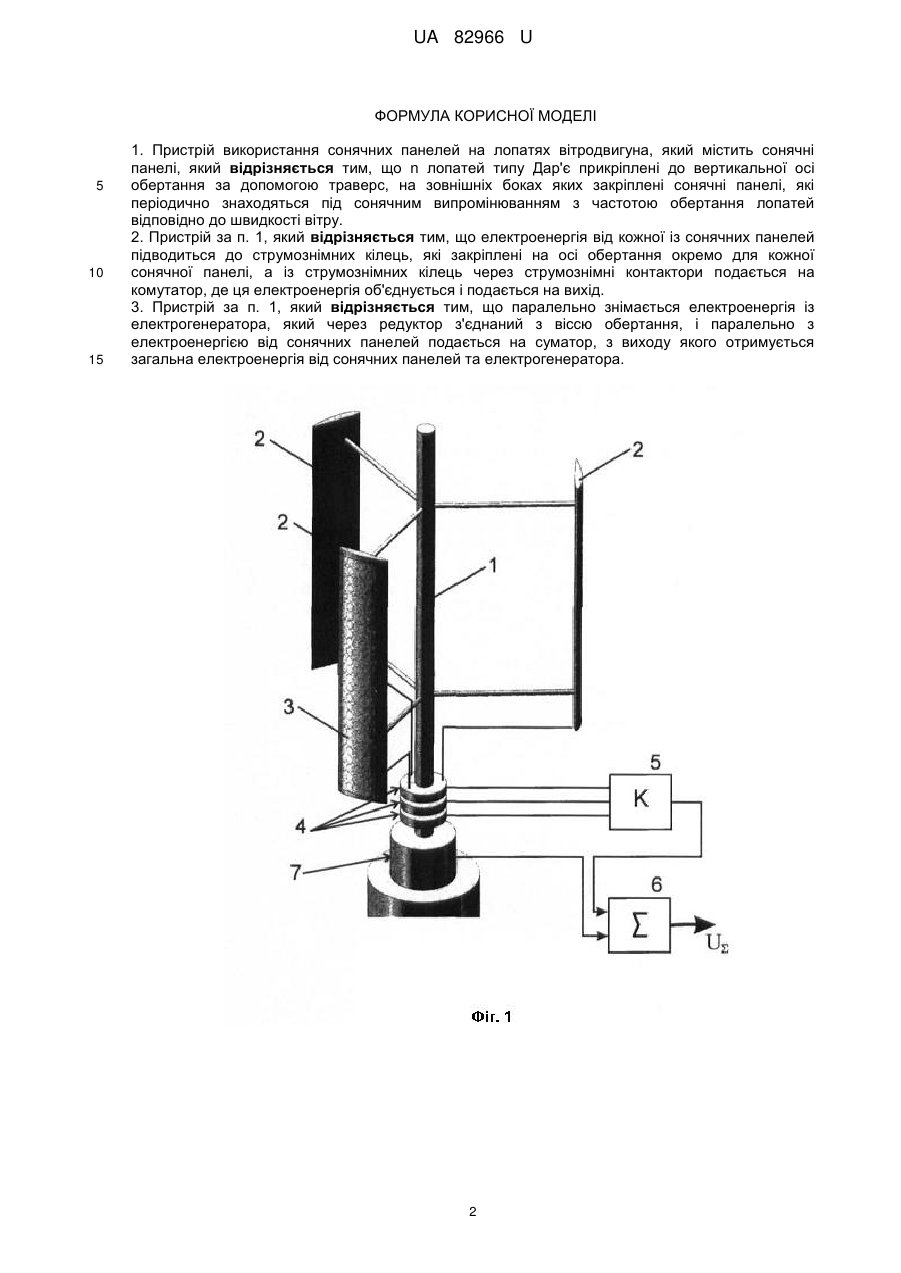

Реферат: Пристрій використання сонячних панелей на лопатях вітродвигуна містить сонячні панелі. N лопатей типу Дар'є прикріплені до вертикальної осі обертання за допомогою траверс, на зовнішніх боках яких закріплені сонячні панелі, які періодично знаходяться під сонячним випромінюванням з частотою обертання лопатей відповідно до швидкості вітру. UA 82966 U (54) ПРИСТРІЙ ВИКОРИСТАННЯ СОНЯЧНИХ ПАНЕЛЕЙ НА ЛОПАТЯХ ВІТРОДВИГУНА UA 82966 U UA 82966 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до відновлювальних джерел енергії у вигляді вітру та сонячного випромінювання і може бути використана в системах малокоштовного постачання електричної енергії в загальну електричну мережу в умовах нестабільної швидкості вітру та сонячного випромінювання. Відомий пристрій оптимального використання сонячних батарей [1], який містить сонячну батарею, прикріплену в центрі до вертикальної осі обертання в горизонтальній площині, а також поворотний механізм по вертикалі. Основний недолік такого пристрою полягає в тому, що не використовується енергія вітру. Відомий пристрій підвищення ефективності використання сонячних батарей [2], який містить систему сонячних батарей відносно великої площини, яка установлюється стаціонарно під визначеним кутом нахилу на південь з метою підвищення кількості отриманої енергії та додатково вводяться, віддзеркалюючи поверхні з напрямком на схід та на захід під визначеним кутом нахилу. Основним недоліком такого пристрою є відсутність паралельного використання вітрової енергії. В основу корисної моделі поставлена задача підвищити ефективність використання відновлювальних джерел енергії за рахунок сумісного використання енергії вітру та сонячного випромінювання. Поставлена задача вирішується тим, що n лопатей типу Дар'є прикріплені до вертикальної осі обертання за допомогою траверс, на зовнішніх боках яких закріплені сонячні панелі, які періодично знаходяться під сонячним випромінюванням з частотою обертання лопатей відповідно до швидкості вітру. Згідно з корисною моделлю, електроенергія від кожної із сонячних панелей підводиться до струмознімних кілець, які закріплені на осі обертання окремо для кожної сонячної панелі, а із струмознімних кілець через струмознімні контактори подається на комутатор, де ця електроенергія об'єднується і подається на вихід. Згідно з корисною моделлю паралельно знімається електроенергія із електрогенератора, який через редуктор з'єднаний з віссю обертання, і паралельно з електроенергією від сонячних панелей подається на суматор, з виходу якого отримується загальна електроенергія від сонячних панелей та електрогенератора. На фіг. 1 зображена загальна структурна схема пристрою використання сонячних панелей на лопатях вітродвигуна, на фіг. 2 показана електродіаграма сумування електроенергії від кожної із сонячних панелей та електрогенератора. Як показано на фіг. 1 запропонований пристрій містить вертикальну вісь 1 обертання, лопаті 2 типу Дар'є, які закріплені за допомогою траверс на вертикальній осі 1 обертання, до кожної лопаті 2 типу Дар'є з тильного боку прикріплені сонячні панелі 3, електроенергія від яких підводиться до відповідних струмознімних кілець 4, від кожного кільця 4 через струмознімні контактори електроенергія від сонячних панелей подається на комутатор К (5), вихід якого підключений до першого входу суматора Σ (6), до другого входу якого підведена паралельно електроенергія від електрогенератора 7, який через редуктор прикріплений до вертикальної осі 1 обертання пропонованого пристрою. Як показано на фіг. 2, від кожної сонячної панелі періодично надходить електроенергія, яка з'являється в момент переміщення сонячних панелей під сонячним випромінюванням. Ця електроенергія відповідно підсумовується з електроенергією від електрогенератора. Пристрій використання сонячних панелей на лопатях вітродвигуна працює наступним чином. При одночасній наявності вітру та сонячного випромінювання пристрій здатний постачати максимальну кількість електроенергії. При відсутності окремо вітру або сонячного випромінювання постачання електроенергії відповідно зменшується. Ефективність пропонованого пристрою полягає в тому, що ймовірність існування або вітру, або сонячного випромінювання завжди вище, ніж ймовірність існування тільки вітру або тільки сонячного випромінювання, коли використовується окремо тільки вітроустановка або тільки сонячні батареї. Джерела інформації: 1. Пристрій оптимального використання сонячних батарей. Патент України № 54441 від 10.11.2010 р. МПК Н01L 31/00. 2. Пристрій підвищення ефективності використання систем сонячних батарей. Патент України № 69628 від 10.05.2012 р. МПК B60L 11/02. 60 1 UA 82966 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Пристрій використання сонячних панелей на лопатях вітродвигуна, який містить сонячні панелі, який відрізняється тим, що n лопатей типу Дар'є прикріплені до вертикальної осі обертання за допомогою траверс, на зовнішніх боках яких закріплені сонячні панелі, які періодично знаходяться під сонячним випромінюванням з частотою обертання лопатей відповідно до швидкості вітру. 2. Пристрій за п. 1, який відрізняється тим, що електроенергія від кожної із сонячних панелей підводиться до струмознімних кілець, які закріплені на осі обертання окремо для кожної сонячної панелі, а із струмознімних кілець через струмознімні контактори подається на комутатор, де ця електроенергія об'єднується і подається на вихід. 3. Пристрій за п. 1, який відрізняється тим, що паралельно знімається електроенергія із електрогенератора, який через редуктор з'єднаний з віссю обертання, і паралельно з електроенергією від сонячних панелей подається на суматор, з виходу якого отримується загальна електроенергія від сонячних панелей та електрогенератора. 2 UA 82966 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
