Портативний тренажер боксера

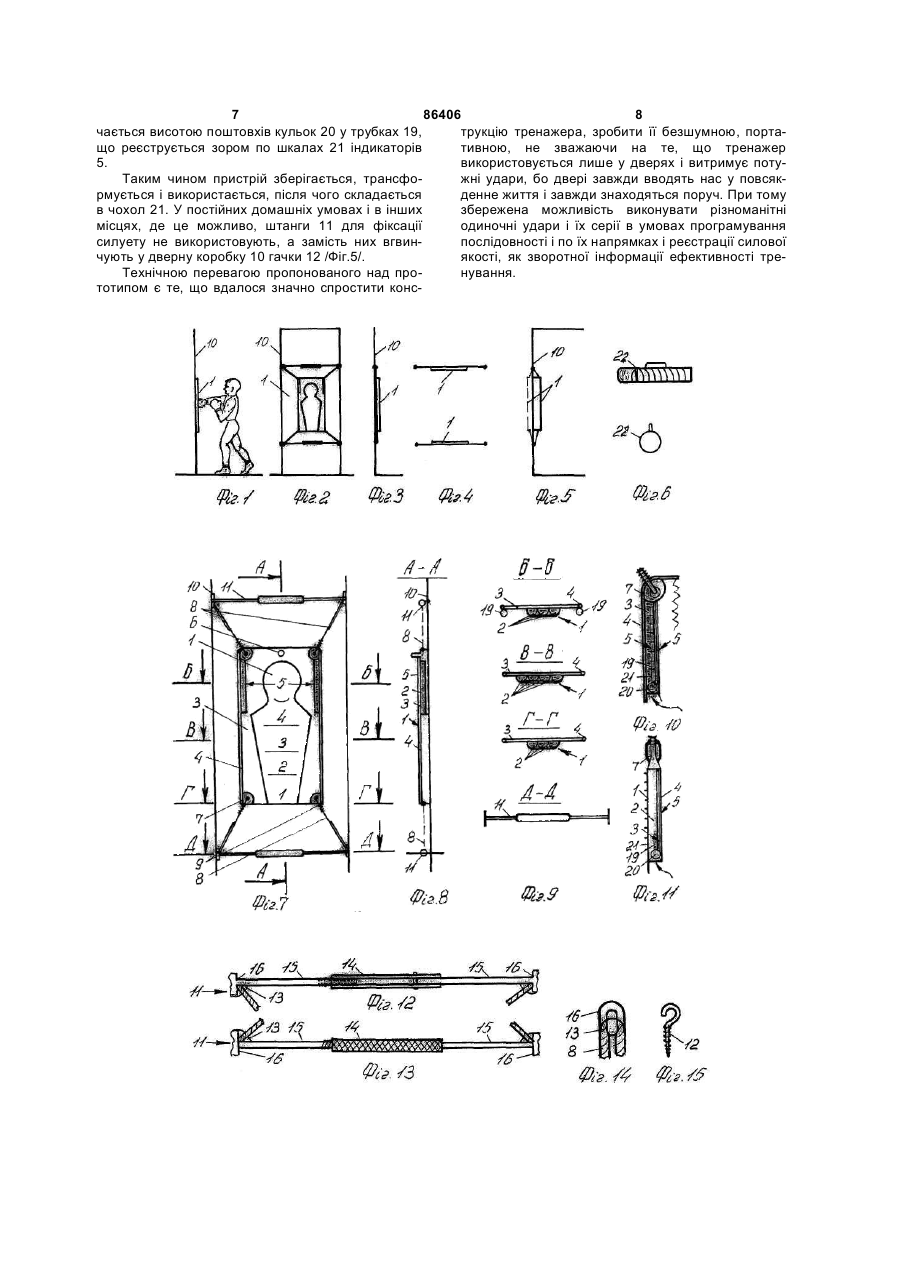

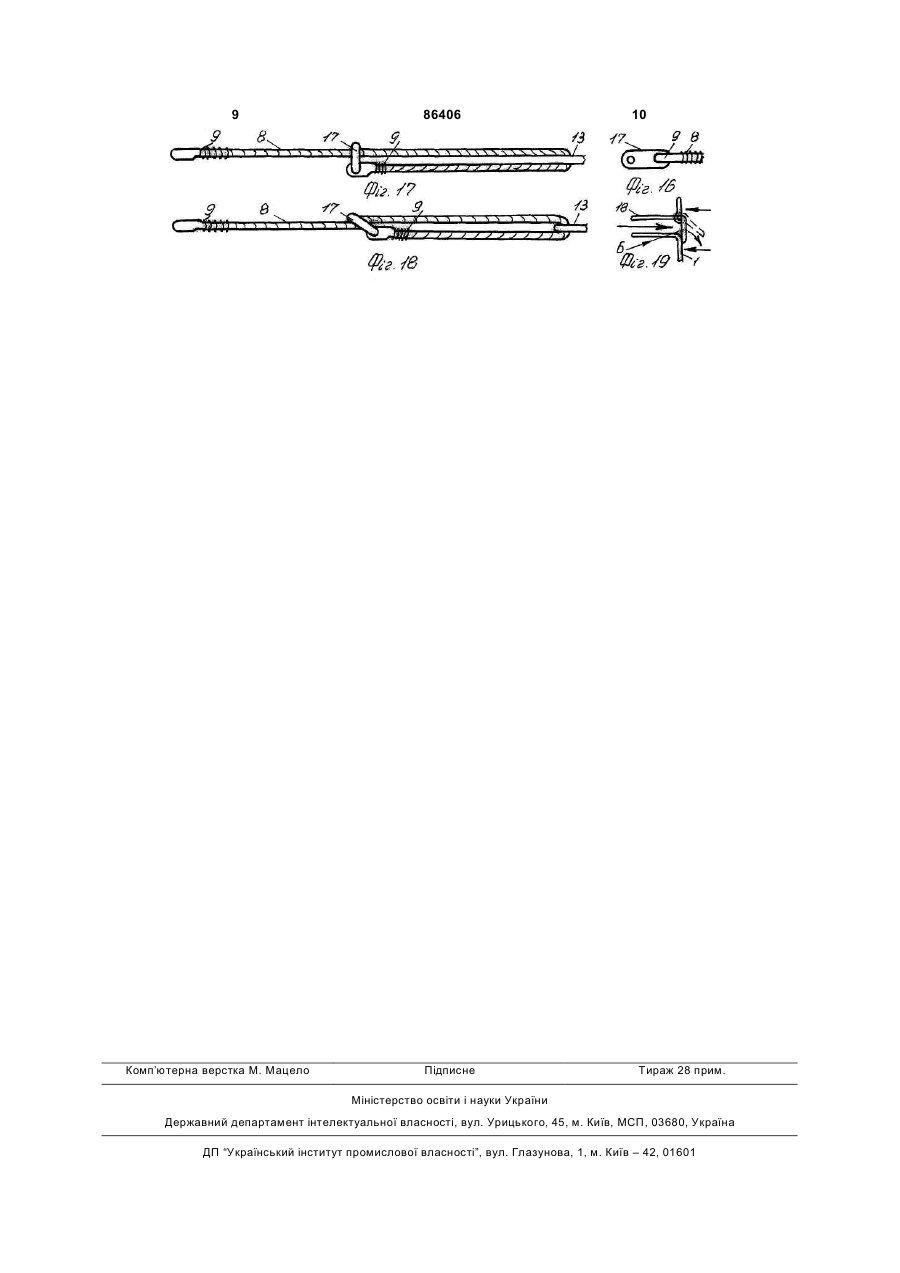

Портативний тренажер боксера, що має імітуючий суперника боксера плоский манекен з засобом пружної установки його у коробці дверного отвору з можливістю прийняття різноманітних ударів боксера з регулюванням їх жорсткості і засіб оцінки якості, який відрізняється тим, що імітуючий суперника боксера плоский манекен виконаний знімним у вигляді пневматичної ємності з міцного легкого еластичного матеріалу з внутрішніми забезпечуючими форму манекена перетинками, що утворюють систему камер з можливістю наповнення їх альвеолярним повітрям, для регулювання тиску якого застосовано перепускний клапан у вигляді ніпеля, а засіб пружної установки манекена виконано у вигляді знімної еластичної прямокутної опорної пластини з закріпленими по кутах її регульованих по пружності знімних амортизаційних шнурів, що утримують її в коробці дверей за допомогою знімних фіксуючих гвинтово-розпірних штанг і гвинтових гачків, при цьому засіб оцінки якості ударів боксера виконано у вигляді закріплених по боках опорної пластини і з'єднаних з ємністю прозорих трубок зі шкалами, в яких розміщені кульки-індикатори. (19) UA (11) (21) a200610803 (22) 12.10.2006 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ХАЧИКЯН СЕРГІЙ СУРЕНОВИЧ, UA, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, UA, ДІЛЕНЯН МКРТИЧ ОГАНЕСОВИЧ, UA, ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, UA (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, UA (56) SU 1796228 A1, 5 A63B 69/34, 23.02.1993 SU 68732 A, НПК: 77а, 11, 30.06.1947 Patent Abstracts of Japan: #2000107326 A, A63B 69/20, 7 A63B 31/00, A63H 27/1,0 18.04.2000 US 2002/0198085 A1, 7 A63B 69/20, 69/28, 69/30, 26.12.2002 US 4721302 A, 4 A63B 69/00, 26.01.1988 US 2197545 A, НПК: 273-55, 16.04.1940 US 750593 A, 26.01.1904 UA a200511156, 8 A63B 69/00, 25.05.2007 UA 76611 C2, 8 A63B 69/00, 15.08.2006 UA 28897 A, 6 A63B 69/00, 16.10.2000 RU 2206358 C1, 7 A63B 69/20, 69/22, 20.06.2003 RU 2190444 C1, 7 A63B 69/20, 69/22, 10.10.2002 RU 2118194 C1, 6 A63B 69/00, 69/20, 69/34, 24/00, 27.08.1998 SU 1261679 A1, 4 A63B 69/34, 07.10.1986 SU 1296190 A1, 4 A63B 69/00, 15.03.1987 SU 1049072 A, 3 A63B 69/24, 23.10.1983 SU 689688 A, 2 A63B 69/00, 10.10.1979 C2 2 86406 1 3 86406 4 тність для тренування, для формування бойових для тренування в любих життєвих умовах, але він навиків боксера незначна, тай застосування мішка потребує цих, ще не освоєних в Україні магнітних у статичному положенні не може забезпечити ні матеріалів, а звичайні магніти ні постійні, ні електнаявність супротивника, ні його якостей, необхідричні, замінити їх не можуть, бо цей аналог закріпних для специфічних умов тренування боксера. ляється на руці боксера, а звичайні магніти дуже Відомий пристрій для тренування боксерів, виважкі. конаний у вигляді манекена і імітуючої супротивНайбільш близьким по технічній суті є відоника боксера, конструктивно складної машини, мий-пристрій - боксерська ціль у дверях, що має важкої і оснащеної демпфером і електричним двиоснову у вигляді шарнірно закріплену на коробці гуном. Цей оригінальний пристрій міг би забезпедверного отвору відкидну опору у вигляді стрижня, чити високі потреби тренування боксерів, сприяти підпружиненого до основи і несучого засіб прийнефективному оволодінню техніки ведення боя при яття і пружності ударів боксера, виконаний у винанесенні точних і спрямованих у різні точки манегляді плоскої амортизуючої цілі, імітуючої постать кена різноманітних ударів. Але для боксерів у сусупротивника боксера [з-ка У. № 20041109002 від часних умовах про цей пристрій можливо тільки 04.11.2004]. мріяти, тим більш - при застосуванні його у житлоНедолік прототипу в тому, що він навічно привих чи службових приміщеннях, тим більше, що він кріплений до дверної коробки, займає частину стаціонарний і займає значне місце для установки дверного отвору, складаючи незручність для меші тренування [авт.св. СРСР № 602200, Бюл. № 14, канців приміщення і до того ж складний по конс1978]. Відомі важливі розробки системи пристроїв трукції. Його неможливо застосувати за межами боксерів, які передбачують управління ними з боку одного приміщення - не тільки дома, а і на роботі у тренера, чи партнера боксера. Це пристрої для службовому кабінеті чи інших умовах, бо він не відпрацювання атакуючих і оборонних дій спортмає портативного варіанту. В основу винаходу смена-одноборця. Вони, як правило, мають рухопоставлена задача з урахуванням всіх позитивних мий манекен і засіб забезпечення його рухів у виякостей прототипу боксерська ціль у дверях бокгляді ручних органів управління [авт.св.СРСР № сера і виявлення його недоліків, створити теж лег640742, А63В 69/00, Бюл. № 1, 1979;№ 680688, кий мобільний імітатор супротивника боксера у Бюл. № 37, 1979;№ 1949072, Бюл. № 39, 1983; вигляді плоскої фігури людини з м'яким пружним п.У. № 28897, Бюл. № 8, 2000 і інш.]. покриттям, теж підпружиненої до основи і займаюНедолік цих пристроїв у тому, що вони потречи якомога менше місця у приміщенні його застобують інструктивної управляючої пристроями досування, щоб ближче приблизити цей тренажер до помоги з боку кваліфікованих фахівців і у домашумов життя боксера для збільшення ефективності ніх або службових умовах застосування їх його тренування, а також забезпечувати розрядку неможливе, хоча місця значного вони не потребуемоційної характерної для сучасних умов життя ють. напруги службовим особам у їх кабінетах, екстреВідомий пристрій для тренування ударних руно створюючи атакуючими діями на уявляємого хів боксера, який має закріплену на основі стійку з ворога, своєрідний емоційний душ, який широко двома пружними утримувачами плоских, м'яких застосовують, як відомо, японські бізнесмени. Це подушок для ударів [п.США № 4309029, Публ. передбачалось досягти тим, що пристрій має бути 05.01.1982]. створено у вигляді підпружиненої до основи певної Недолік цього пристрою у тому, що цей прине рухомої в своїх суглобах цілі у вигляді плоского стрій придатний тільки для експериментальних манекена, або силуету боксера, встановленого вимірів сили удару і тільки по двом вузьким цілям усередині рами дверей з можливістю застосування і, хоча він займає незначне місце у приміщенні, його усередині дверного отвору жилого чи служале для підготовки боксерів його можливості оббового приміщення, зняття після тренування і межені, бо він не імітує в достатній мірі супротивустановки його у інших умовах тренування. ника, відповідного потребам сучасного боксу, коли Поставлена задача вирішена тим, що портатреба виконувати атакуючі дії руками, ногами і тивний тренажер боксера має імітуючий суперника головою, змінюючи направленість і техніку залежбоксера плоский манекен з засобом пружньої но від його положення. установки його у коробці дверного отвору, з можВідомий портативний тренажер боксера, який ливістю прийняття різноманітних ударів боксера з має мобільний амортизатор ударів, закріплений на регулюванням їх жорсткості і засіб оцінки їх якості, плечі боксера за допомогою рухових важелів і визгідно передбачуваному винаходу, імітуючий супеконаний у вигляді імітатора боксерської рукавички, рника боксера плоский манекен виконаний знімзакріпленої на рухових важелях і вміщуючий в сеним у вигляді пневматичної ємності їз міцного легбе дві гідрокапсули, зв'язані з гідродінамометрами кого еластичного матеріалу з внутрішніми для визначення сили удару і сили стиску кисті діюзабезпечуючими форму манекена перетинками, чої руки, при цьому рухові важелі взаємодіють між створуючими систему камер з можливістю наповсобою завдяки вмонтованих у них зверхмагнітів з нення їх альвеолярним повітрям, для регулювання рідкоземельними елементами [заявка У. № тиску якого застосовано перепускний клапан у 200511156 від 21.11.2005]. вигляді ніпеля, а засіб пружної установки манекеНедолік цього пристрою в тому, що без застона виконано у вигляді знімної еластичної прямокусування потужних зверхмагнітів він не здатний тної опорної пластини з закріпленими по кутах її працювати, бо саме ці магніти створюють ударну регульованих по пружності знімних амортизаційсилу, яка імітує удар боксера, цій пристрій оригіних шнурів, підвішуючих її до коробки дверей ченальний, портативний, може біти використаним рез знімні фіксуючі гвинтово-розпорні штанги і гви 5 86406 6 нтові гачки, при цьому засіб оцінки якості ударів фіксуючих штанг 11, або гвинтовими фіксуючими боксера виконано у вигляді закріплених по боках гачками 12. опорної пластини, зв'язаних з ємністю прозорих Для придання силуету 1 плоскої форми його трубок зі шкалами, на дно яких опущені кулькиємкість поділена перетинками на пневматично індекси. з'єднані камери 2, всі зв'язані з клапаном 6 і індиТехнічний і практично-споживчий результат, каторами 5. Це формує силует як імітатор спариндосягнутий завдяки використання всієї сукупності гу боксера і забезпечує необхідну якість його удавідрізняючих ознак пропонованого тренажера, рів і створює зворотний зв'язок при тренуванні полягає у тому, що вдалося створити новий при/Фіг.7,8,9/. стрій для тренування боксерів, який дає можлиШтанги 11 виконані однаково. Кожна з них має вість зменшити габарити і вагу його і установити у гайку 14 у вигляді трубки., з одного торця якої викоробці дверного отвору, що значно зменшило б конана внутрішня різьба, а з другого - глухий казайнятість площі житлового чи службового примінал. В ці отвори вміщені бокові 15 трубки, одна з щення і приблизило б умови тренування ближче яких має зовнішню різьбу, а друга - вільний торець до боксерів, при цьому вдалось розширити і мождля вміщення у глухий канал гайки 14. Обидві ливості удосконалення спортивної майстерності штанги на торцях мають фіксуючі п'яти 16 у виглятренуючих - дати більш диференційовану ціль для ді дисків з шорсткою контактною поверхнею, до ударів, їх направленість і імітаційну цінність, заяких прикріплені вушка 13. Гайка 14 має шорстке безпечити більш точну оцінку сили і точності удапокриття /Фіг.12, 13, 14, 15/. рів, тобто забезпечити зворотну інформацію дій Амортизатори 8 теж виконані однаково. Кожбоксера, що дуже важливо в процесі тренування. ний з них на одному кінці має гачок 9, на другому Суть пропонованого поясняється кресленням, кінці - фіксуючий захват 17 у вигляді пластинки з де на Фіг.1 - зображено момент використання тредвома отворами, до одного з яких прикріпляють нажера; на Фіг.2 - тренажер, підвішений усередині гачок 9, а в другій вводять амортизатор 8 /Фіг.16, дверної коробки, вигляд спереду; на Фіг.3 - те ж 17, 18/. саме, вигляд збоку; на Фіг.4 - те ж саме, вигляд Клапан 6 виконано по принципу ніпеля - еласзверху і знизу; на Фіг.5 - те ж саме, в стані зберетичної трубки 18 з каналом для вводу в силует ження збоку дверної коробки; на Фіг.6 - тренажер альвеолярного повітря з легень і утримання його звернутий в рулон для транспортування, вигляд усередині ємкості при нанесенні ударів по її повезбоку і з торця рулону; на Фіг.7 - тренажер сперерхні під час тренування. ду, збільшено і лінії розрізу А,В,В,Г,Д; на Фіг.8- те Індикатори 5 сили ударів боксера теж виконані ж саме, вигляд збоку; на Фіг.9 - те ж саме, розрізи однаково. Кожний з них має прозору жорстку і міцпо Б,В,Г,Д, Фіг.7; на Фіг.10 - індикатор сили удару ну прикріплену до стрижня 4 трубку 19 на перфозі шкалою, вигляд спереду; на Фіг.11 - те ж саме, роване або сітчате дно якої опущено кульку 20, а вигляд збоку; на Фіг.12 - верхня гвинтова фіксуюча на поверхні трубки нанесена шкала 21 сили удаштанга у розрізі, вигляд спереду; на Фіг.13 - те ж рів, трансформована у мм. На передній поверхні саме, вигляд зовні нижньої штанги; на Фіг.14 - фікманекена 1 виділені зони: 1,2,3,4,5 для програмосуюча п'ята фіксуючої штанги, вигляд із середини ваного перенесення напрямків боксерських ударів дверей; на Фіг.15 - гвинтовий фіксуючий гачок; на /Фіг.7/. Для зручності транспортування тренажера Фіг.16 - фіксуючий захват амортизатора; на Фіг.17 з ємкості його випускають через клапан 6 повітря, гумовий амортизатор з захватом на фіксуючому а пластину 3 скручують у рулон, обертаючи нею гачку, вигляд спереду; на Фіг.18 - те ж саме, при складені докупи стрижні 4 з індикаторами 5, зафіксації захватом встановленого амортизатора; на здалегідь знявши амортизатори 8 і знявши і розіФіг.19 - клапан /ніпель/ пневматичної ємкості імітабравши штанги 11. Рулон пластини 3 і випорожнетора супротивника боксера, схематично. ний манекен 1 скріпляють амортизаторами 8 і Конкретно тренажер має манекен 1 імітатора разом з гачками 12 і захватами 17 вміщують у чосупротивника боксера, виконаний у вигляді барехол 22 /Фіг.6/. льєфної пневматичної ємкості, поділеної перетинГотують тренажер для тренування виконанням ками на пневматично з'єднані між собою камери 2. зазначених дій у зворотному порядку: виймають Вона виконана з еластичної плівки, закріпленої рулон з чохла 21, розвертають пластину 3, прикріповерху еластичної опорної пластини 3, бокові пляють до неї амортизатори 8 і ними, спочатку до краї якої армовані пружними стрижнями 4 зверху зверху установленої штанги 11, а потім до штанги, яких поверх пластини 3 прикріплені індикатори прикріпленої до коробки 10 знизу і, переставляючи сили ударів 5. Зверху посередині пневматичної захвати 17 амортизаторів 8 спочатку зверху, а ємкості - манекена 1 встановлено клапан 6 з можпотім знизу пластини 3, натягують її, заздалегідь ливістю утримання усередині силуету 1 наповневдихнувши в її силует через клапан 6 видихаєме з ного в ньому повітря і випуску його після застосулегень альвеолярне повітря і закривають клапан. вання тренажера для зручності збереження його і При цьому кульки 20 індикатора 5 в силу гравітації транспортування /Фіг.5,6/. Пластина 3 має по кутах осядуть на дно трубок 19-у вихідне положення, окаймляні вушка 7, завдяки яким вона діагонально стискуючи повітря у цих трубках і усередині ємкосрозтягується гумовими амортизаторами 8, гачки 9 ті. Пристрій готовий до тренування. Боксер прямі яких входять в ці вушка і дають можливість підвіудари виконує з стійки лицем до манекена, для шувати пластину 3 з манекеном 1 у дверному бокових ударів він відступає в той чи інший бік від отворі, прикріпляючи її до дверної коробки 10. В середини силуету. При кожному ударі вміщене у цій коробці пластина 3 закріплюється двома споємкість повітря разом з натягнутою амортизаторасобами: при застосуванні знімних гвинтовоми 8 пластинами 3 стримує удари, а їх сила визна 7 86406 8 чається висотою поштовхів кульок 20 у трубках 19, трукцію тренажера, зробити її безшумною, портащо реєструється зором по шкалах 21 індикаторів тивною, не зважаючи на те, що тренажер 5. використовується лише у дверях і витримує потуТаким чином пристрій зберігається, трансфожні удари, бо двері завжди вводять нас у повсякрмується і використається, після чого складається денне життя і завжди знаходяться поруч. При тому в чохол 21. У постійних домашніх умовах і в інших збережена можливість виконувати різноманітні місцях, де це можливо, штанги 11 для фіксації одиночні удари і їх серії в умовах програмування силуету не використовують, а замість них вгвинпослідовності і по їх напрямках і реєстрації силової чують у дверну коробку 10 гачки 12 /Фіг.5/. якості, як зворотної інформації ефективності треТехнічною перевагою пропонованого над пронування. тотипом є те, що вдалося значно спростити конс 9 Комп’ютерна верстка М. Мацело 86406 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
