Накладка на сидіння

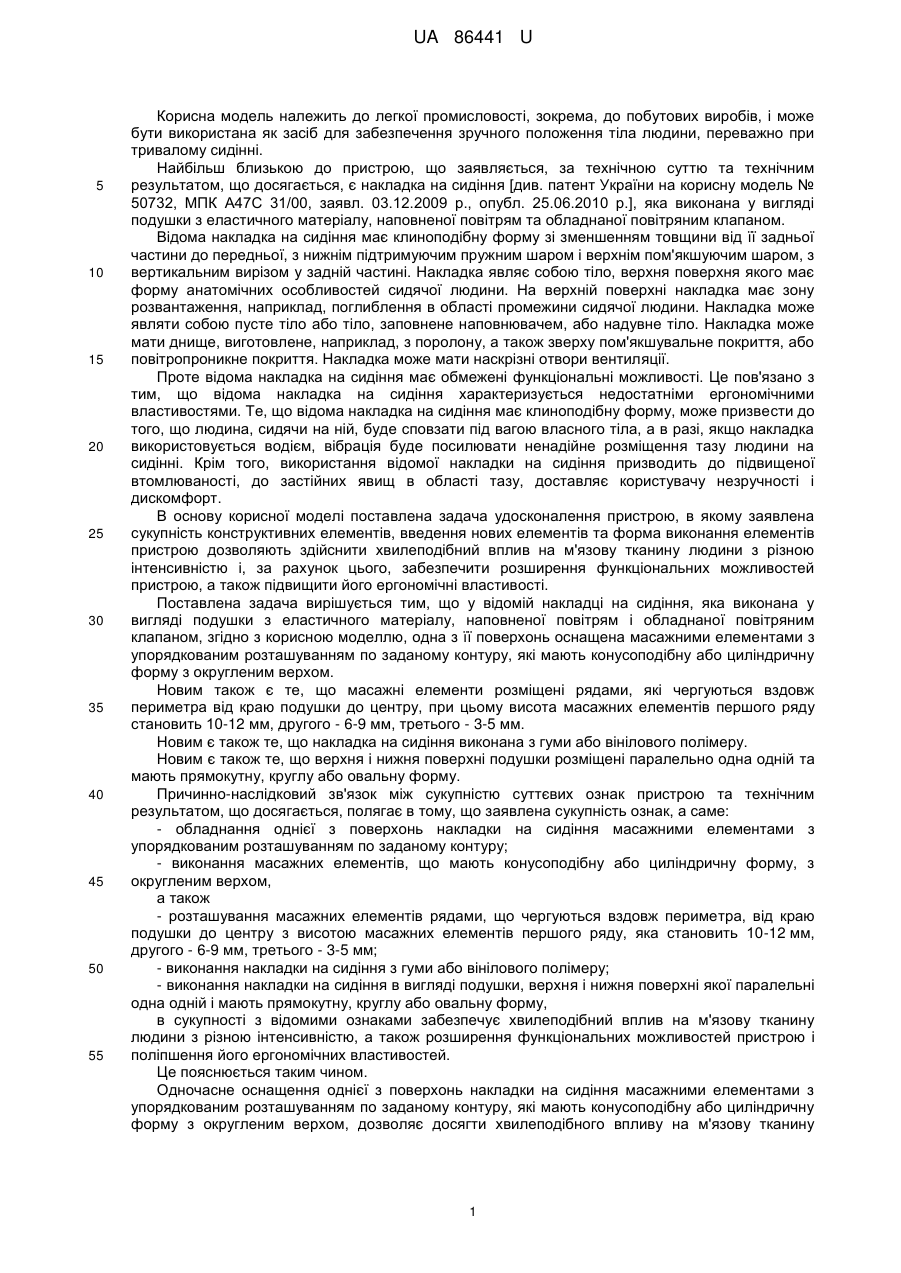

Реферат: UA 86441 U UA 86441 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, зокрема, до побутових виробів, і може бути використана як засіб для забезпечення зручного положення тіла людини, переважно при тривалому сидінні. Найбільш близькою до пристрою, що заявляється, за технічною суттю та технічним результатом, що досягається, є накладка на сидіння [див. патент України на корисну модель № 50732, МПК А47С 31/00, заявл. 03.12.2009 p., опубл. 25.06.2010 p.], яка виконана у вигляді подушки з еластичного матеріалу, наповненої повітрям та обладнаної повітряним клапаном. Відома накладка на сидіння має клиноподібну форму зі зменшенням товщини від її задньої частини до передньої, з нижнім підтримуючим пружним шаром і верхнім пом'якшуючим шаром, з вертикальним вирізом у задній частині. Накладка являє собою тіло, верхня поверхня якого має форму анатомічних особливостей сидячої людини. На верхній поверхні накладка має зону розвантаження, наприклад, поглиблення в області промежини сидячої людини. Накладка може являти собою пусте тіло або тіло, заповнене наповнювачем, або надувне тіло. Накладка може мати днище, виготовлене, наприклад, з поролону, а також зверху пом'якшувальне покриття, або повітропроникне покриття. Накладка може мати наскрізні отвори вентиляції. Проте відома накладка на сидіння має обмежені функціональні можливості. Це пов'язано з тим, що відома накладка на сидіння характеризується недостатніми ергономічними властивостями. Те, що відома накладка на сидіння має клиноподібну форму, може призвести до того, що людина, сидячи на ній, буде сповзати під вагою власного тіла, а в разі, якщо накладка використовується водієм, вібрація буде посилювати ненадійне розміщення тазу людини на сидінні. Крім того, використання відомої накладки на сидіння призводить до підвищеної втомлюваності, до застійних явищ в області тазу, доставляє користувачу незручності і дискомфорт. В основу корисної моделі поставлена задача удосконалення пристрою, в якому заявлена сукупність конструктивних елементів, введення нових елементів та форма виконання елементів пристрою дозволяють здійснити хвилеподібний вплив на м'язову тканину людини з різною інтенсивністю і, за рахунок цього, забезпечити розширення функціональних можливостей пристрою, а також підвищити його ергономічні властивості. Поставлена задача вирішується тим, що у відомій накладці на сидіння, яка виконана у вигляді подушки з еластичного матеріалу, наповненої повітрям і обладнаної повітряним клапаном, згідно з корисною моделлю, одна з її поверхонь оснащена масажними елементами з упорядкованим розташуванням по заданому контуру, які мають конусоподібну або циліндричну форму з округленим верхом. Новим також є те, що масажні елементи розміщені рядами, які чергуються вздовж периметра від краю подушки до центру, при цьому висота масажних елементів першого ряду становить 10-12 мм, другого - 6-9 мм, третього - 3-5 мм. Новим є також те, що накладка на сидіння виконана з гуми або вінілового полімеру. Новим є також те, що верхня і нижня поверхні подушки розміщені паралельно одна одній та мають прямокутну, круглу або овальну форму. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою та технічним результатом, що досягається, полягає в тому, що заявлена сукупність ознак, а саме: - обладнання однієї з поверхонь накладки на сидіння масажними елементами з упорядкованим розташуванням по заданому контуру; - виконання масажних елементів, що мають конусоподібну або циліндричну форму, з округленим верхом, а також - розташування масажних елементів рядами, що чергуються вздовж периметра, від краю подушки до центру з висотою масажних елементів першого ряду, яка становить 10-12 мм, другого - 6-9 мм, третього - 3-5 мм; - виконання накладки на сидіння з гуми або вінілового полімеру; - виконання накладки на сидіння в вигляді подушки, верхня і нижня поверхні якої паралельні одна одній і мають прямокутну, круглу або овальну форму, в сукупності з відомими ознаками забезпечує хвилеподібний вплив на м'язову тканину людини з різною інтенсивністю, а також розширення функціональних можливостей пристрою і поліпшення його ергономічних властивостей. Це пояснюється таким чином. Одночасне оснащення однієї з поверхонь накладки на сидіння масажними елементами з упорядкованим розташуванням по заданому контуру, які мають конусоподібну або циліндричну форму з округленим верхом, дозволяє досягти хвилеподібного впливу на м'язову тканину 1 UA 86441 U 5 10 15 20 25 30 35 40 45 людини з різною інтенсивністю, що забезпечить розширення функціональних можливостей пристрою, що заявляється. Обладнання однієї з поверхонь подушки масажними елементами дозволяє здійснити безболісний, м'який вплив на м'язову тканину. В результаті такого впливу відбувається посилення кровообігу та мікроциркуляції в тканинах організму, при цьому впливу піддаються тканини організму, включаючи м'язову тканину і тканини внутрішніх органів, розташованих в області таза. Такий вплив здійснюється з різними режимами інтенсивності внаслідок різної висоти масажних елементів, а також під впливом переміщення та вібрацій людини, що активізує процес масажної дії та підсилює його. У результаті такого впливу функціональні можливості пристрою, що заявляється, значно розширюються, оскільки, поряд з поліпшеними ергономічними властивостями, пристрій, що заявляється, забезпечує масажну дію на м'язову тканину, сприяє її зміцненню, забезпечує профілактику від таких хвороб як простатит, целюліт та таке інше. Розміщення масажних елементів рядами, які чергуються вздовж периметра, від краю подушки до центру з висотою масажних елементів першого ряду, яка становить 10-12 мм, другого - 6-9 мм, третього - 3-5 мм, забезпечує вплив на м'язи людини з різними режимами інтенсивності. При цьому хвилевидність дії посилюється за рахунок використання масажних елементів різної висоти, що також розширює функціональні можливості заявленого пристрою. Висота масажних елементів визначена експериментально та є необхідною і достатньою для досягнення поставленої задачі. Виконання накладки на сидіння з гуми або вінілового полімеру та оснащення її масажними елементами забезпечують м'який, плавний, безболісний вплив на м'язову тканину і, отже, сприяють розширенню функціональних можливостей пристрою, що заявляється. Те, що верхня і нижня поверхні подушки розміщені паралельно одна одній та можуть мати прямокутну, круглу або овальну форму забезпечує стійке розміщення тазу людини на накладці, а також зручність її використання, тобто, покращує ергономічні властивості накладки і можливість розміщення її на стільці або кріслі будь-якої форми. Таким чином, накладка на сидіння, що заявляється, забезпечує вплив на м'язову тканину людини, в результаті чого відбувається зміцнення м'язів, посилення кровообігу та мікроциркуляції в тканинах організму, надається тонізуючий вплив, що сприяє поліпшенню ергономічних властивостей заявленої корисної моделі та розширенню її функціональних можливостей. Суть пристрою, що заявляється, пояснюється кресленням, де схематично зображена накладка на сидіння. Заявлена накладка на сидіння містить подушку 1 з еластичного матеріалу, наприклад, гуми або вінілового полімеру, наповнену повітрям, для чого вона обладнана повітряним клапаном 2. Одна з поверхонь 3 подушки 1 оснащена масажними елементами 4, які мають конусоподібну або циліндричну форму з округленим верхом. Масажні елементи 4 розміщені рядами, що чергуються від краю поверхні 3 подушки 1 до центру. Висота масажних елементів 4 першого ряду становить 10-12 мм, другого - 6-9 мм, третього - 3-5 мм. Кількість рядів не обмежена та може повторюватися декілька разів залежно від площі поверхні подушки. Накладку на сидіння, виконану у вигляді подушки 1, накачують повітрям через повітряний клапан 2, а потім розміщують її на стільці, кріслі або водійському сидінні так, щоб поверхня 3 була зверху. Після того, як людина розміщується на подушці 1, масажні елементи 4 здійснюють вплив на її м'язову тканину, забезпечуючи масажний ефект. Таким чином, заявлена накладка на сидіння проста у виготовленні, забезпечує ефективний вплив на м'язову тканину людини, особливо при тривалому сидінні, має поліпшені ергономічні властивості та функціональні можливості. 2 UA 86441 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Накладка на сидіння, що виконана у вигляді подушки з еластичного матеріалу, наповненої повітрям і обладнаної повітряним клапаном, яка відрізняється тим, що одна з її поверхонь оснащена масажними елементами з упорядкованим розташуванням по заданому контуру, які мають конусоподібну або циліндричну форму з округленим верхом. 2. Накладка на сидіння за п. 1, яка відрізняється тим, що масажні елементи розміщені рядами, які чергуються вздовж периметра від краю подушки до центру, при цьому висота масажних елементів першого ряду становить 10-12 мм, другого - 6-9 мм, третього - 3-5 мм. 3. Накладка на сидіння за п. 1, яка відрізняється тим, що вона виконана з гуми або вінілового полімеру. 4. Накладка на сидіння за п. 1, яка відрізняється тим, що верхня і нижня поверхні подушки розміщені паралельно одна одній та мають прямокутну, круглу або овальну форму. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
