Упаковка для носія цифрової інформації у формі диска

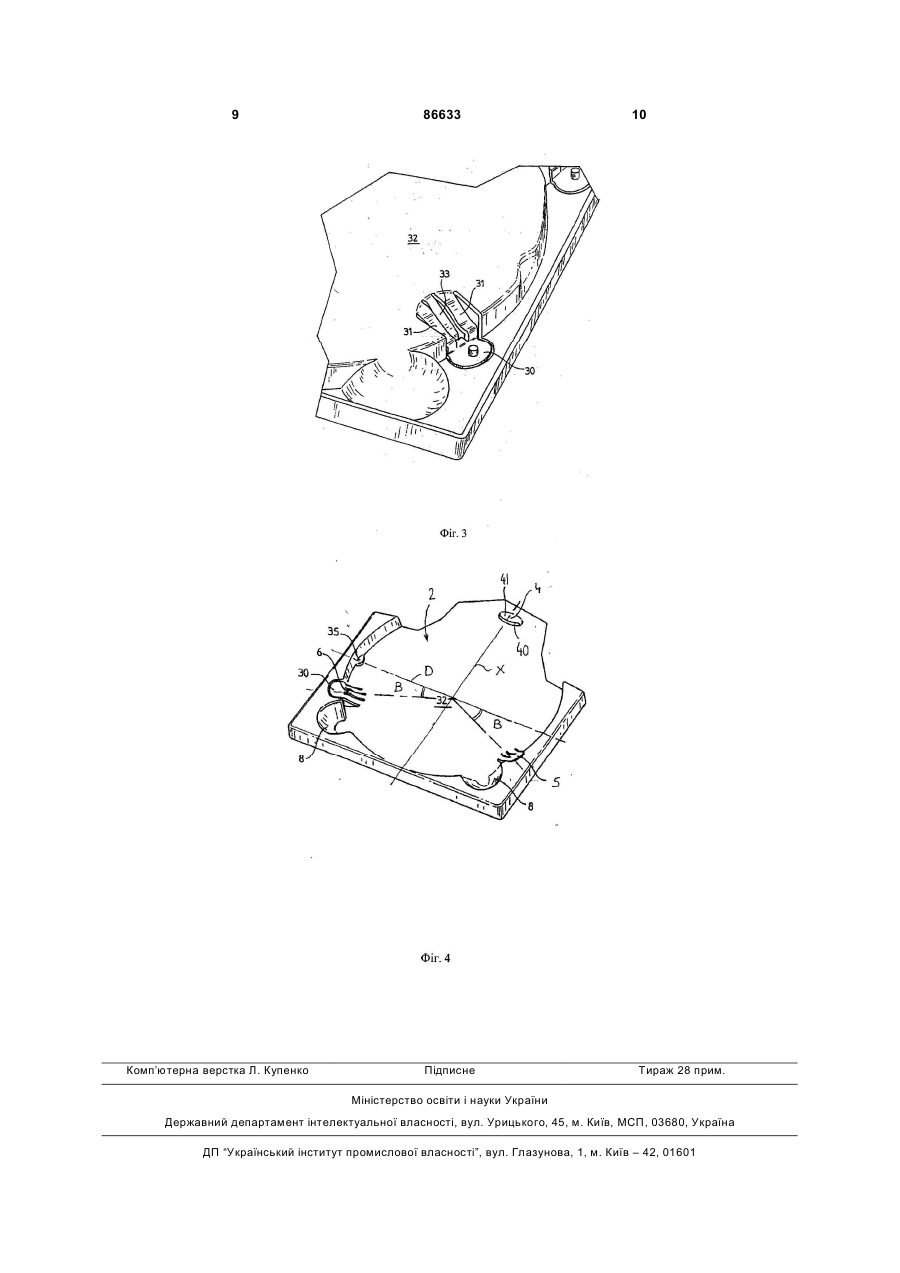

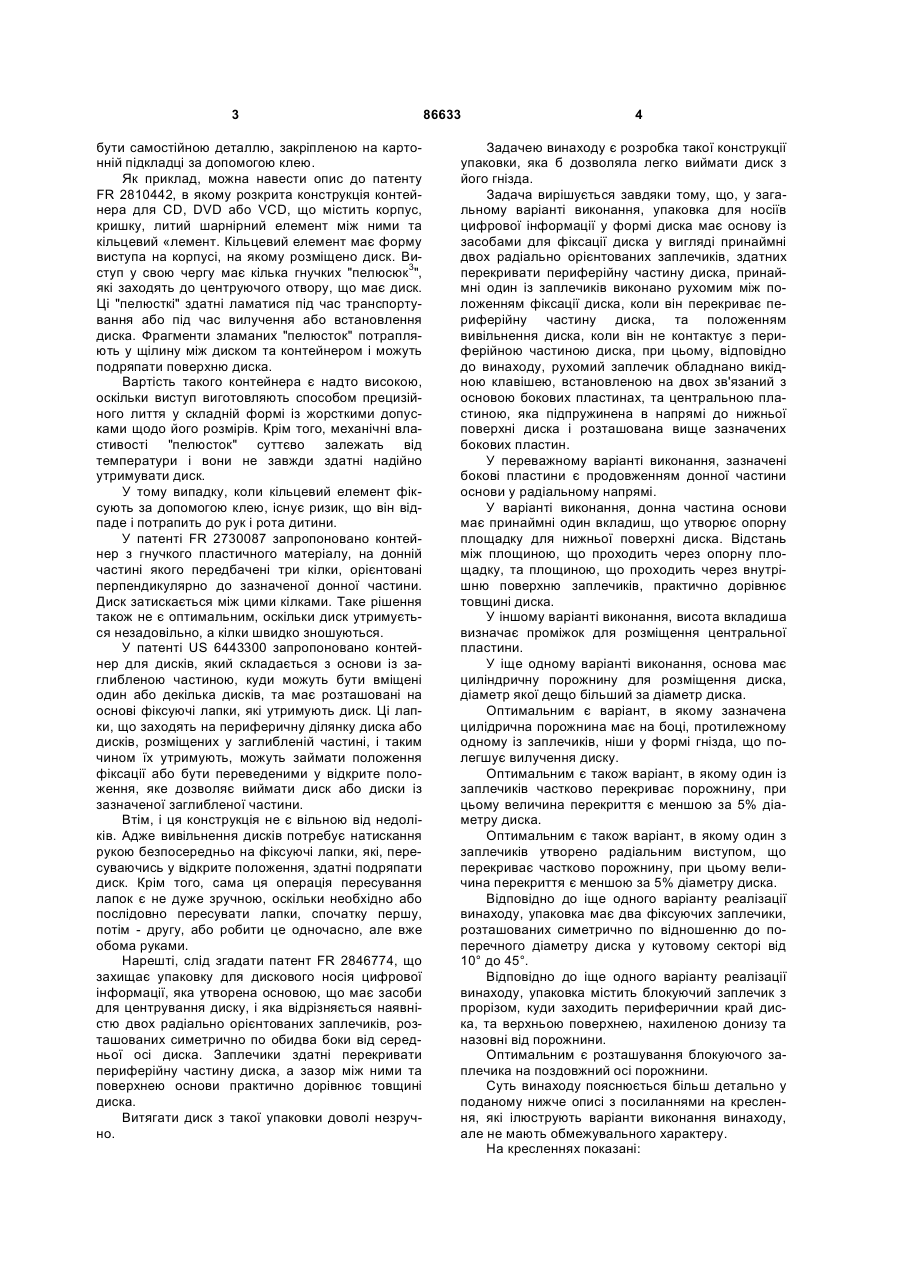

1. Упаковка для носія цифрової інформації у формі диска (3), яка містить основу (1) із засобами для фіксації зазначеного диска (3) у вигляді принаймні двох радіально орієнтованих заплечиків (4, 5, 6), здатних перекривати периферійну частину диска (3), при цьому принаймні один із радіальних заплечиків виконано рухомим між положенням фіксації диска, в якому він перекриває периферійну частину диска, і положенням вивільнення диска, коли він не контактує із зазначеною периферійною частиною диска, яка відрізняється тим, що рухомий заплечик обладнано викидною клавішею (30), встановленою на двох зв'язаних з основою (1) бокових пластинах (31), та центральною пластиною (33), яка підпружинена в напрямі до нижньої поверхні диска (3) і розташована вище зазначених бокових пластин (31). 2. Упаковка за п. 1, яка відрізняється тим, що зазначені бокові пластини (31) є радіальним продовженням донної частини (32) основи. 3. Упаковка за п. 1 або 2, яка відрізняється тим, що донна частина (32) основи має принаймні один C2 2 (19) 1 3 бути самостійною деталлю, закріпленою на картонній підкладці за допомогою клею. Як приклад, можна навести опис до патенту FR 2810442, в якому розкрита конструкція контейнера для CD, DVD або VCD, що містить корпус, кришку, литий шарнірний елемент між ними та кільцевий «лемент. Кільцевий елемент має форму виступа на корпусі, на якому розміщено диск. Виступ у свою чергу має кілька гнучких "пелюсюк3", які заходять до центруючого отвору, що має диск. Ці "пелюсткі" здатні ламатися під час транспортування або під час вилучення або встановлення диска. Фрагменти зламаних "пелюсток" потрапляють у щілину між диском та контейнером і можуть подряпати поверхню диска. Вартість такого контейнера є надто високою, оскільки виступ виготовляють способом прецизійного лиття у складній формі із жорсткими допусками щодо його розмірів. Крім того, механічні властивості "пелюсток" суттєво залежать від температури і вони не завжди здатні надійно утримувати диск. У тому випадку, коли кільцевий елемент фіксують за допомогою клею, існує ризик, що він відпаде і потрапить до рук і рота дитини. У патенті FR 2730087 запропоновано контейнер з гнучкого пластичного матеріалу, на донній частині якого передбачені три кілки, орієнтовані перпендикулярно до зазначеної донної частини. Диск затискається між цими кілками. Таке рішення також не є оптимальним, оскільки диск утримується незадовільно, а кілки швидко зношуються. У патенті US 6443300 запропоновано контейнер для дисків, який складається з основи із заглибленою частиною, куди можуть бути вміщені один або декілька дисків, та має розташовані на основі фіксуючі лапки, які утримують диск. Ці лапки, що заходять на периферичну ділянку диска або дисків, розміщених у заглибленій частині, і таким чином їх утримують, можуть займати положення фіксації або бути переведеними у відкрите положення, яке дозволяє виймати диск або диски із зазначеної заглибленої частини. Втім, і ця конструкція не є вільною від недоліків. Адже вивільнення дисків потребує натискання рукою безпосередньо на фіксуючі лапки, які, пересуваючись у відкрите положення, здатні подряпати диск. Крім того, сама ця операція пересування лапок є не дуже зручною, оскільки необхідно або послідовно пересувати лапки, спочатку першу, потім - другу, або робити це одночасно, але вже обома руками. Нарешті, слід згадати патент FR 2846774, що захищає упаковку для дискового носія цифрової інформації, яка утворена основою, що має засоби для центрування диску, і яка відрізняється наявністю двох радіально орієнтованих заплечиків, розташованих симетрично по обидва боки від середньої осі диска. Заплечики здатні перекривати периферійну частину диска, а зазор між ними та поверхнею основи практично дорівнює товщині диска. Витягати диск з такої упаковки доволі незручно. 86633 4 Задачею винаходу є розробка такої конструкції упаковки, яка б дозволяла легко виймати диск з його гнізда. Задача вирішується завдяки тому, що, у загальному варіанті виконання, упаковка для носіїв цифрової інформації у формі диска має основу із засобами для фіксації диска у вигляді принаймні двох радіально орієнтованих заплечиків, здатних перекривати периферійну частину диска, принаймні один із заплечиків виконано рухомим між положенням фіксації диска, коли він перекриває периферійну частину диска, та положенням вивільнення диска, коли він не контактує з периферійною частиною диска, при цьому, відповідно до винаходу, рухомий заплечик обладнано викідною клавішею, встановленою на двох зв'язаний з основою бокових пластинах, та центральною пластиною, яка підпружинена в напрямі до нижньої поверхні диска і розташована вище зазначених бокових пластин. У переважному варіанті виконання, зазначені бокові пластини є продовженням донної частини основи у радіальному напрямі. У варіанті виконання, донна частина основи має принаймні один вкладиш, що утворює опорну площадку для нижньої поверхні диска. Відстань між площиною, що проходить через опорну площадку, та площиною, що проходить через внутрішню поверхню заплечиків, практично дорівнює товщині диска. У іншому варіанті виконання, висота вкладиша визначає проміжок для розміщення центральної пластини. У іще одному варіанті виконання, основа має циліндричну порожнину для розміщення диска, діаметр якої дещо більший за діаметр диска. Оптимальним є варіант, в якому зазначена цилідрична порожнина має на боці, протилежному одному із заплечиків, ніши у формі гнізда, що полегшує вилучення диску. Оптимальним є також варіант, в якому один із заплечиків частково перекриває порожнину, при цьому величина перекриття є меншою за 5% діаметру диска. Оптимальним є також варіант, в якому один з заплечиків утворено радіальним виступом, що перекриває частково порожнину, при цьому величина перекриття є меншою за 5% діаметру диска. Відповідно до іще одного варіанту реалізації винаходу, упаковка має два фіксуючих заплечики, розташованих симетрично по відношенню до поперечного діаметру диска у кутовому секторі від 10° до 45°. Відповідно до іще одного варіанту реалізації винаходу, упаковка містить блокуючий заплечик з прорізом, куди заходить периферичнии край диска, та верхньою поверхнею, нахиленою донизу та назовні від порожнини. Оптимальним є розташування блокуючого заплечика на поздовжний осі порожнини. Суть винаходу пояснюється більш детально у поданому нижче описі з посиланнями на креслення, які ілюструють варіанти виконання винаходу, але не мають обмежувального характеру. На кресленнях показані: 5 - на Фіг.1 - варіант виконання упаковки, вигляд згори; - на Фіг.2 - переріз по А-А упаковки за Фіг.1; - на Фіг.3 - упаковка в аксонометричній проекції; - на Фіг.4 - упаковка, вигляд знизу. Упаковка складається з основи (1) з порожниною переважно циліндричної форми для розміщення диска (3). Основа (1) виготовлена з пластмаси або іншого матеріалу. В ній є порожнина (2), обмежена кільцевим буртиком, та центральна донна частина (32), діаметр якої практично дорівнює діаметру диска (3). Порожнина має по краю дві ніші (8) шириною 20мм для захвату края диска (3) пальцем. Ці ніші мають напівсферичний профіль, що заходить глибше нижньої поверхні диска. Упаковка має три радіально орієнтовані заплечики (4 - 6), які в місцях свого розташування зменшують радіус порожнини таким чином, що він стає меншим . радіусу диска (3). Ці заплечики (4 6) виступають у порожнину (2) і частково її перекривають. Верхня поверхня заплечиків (4 - 6) має скіс в напрямку донної частини (32), який направляє диск і полегшує його встановлення у порожнину. Заплечики (4 - 6) виступають за край порожнину на один-два міліметри, що достатньо для ефективного утримування диска (3) у порожнині (2), але дозволяє легко вставляти або виймати диск за рахунок певної деформації частин основи (1). Як показано на Фіг.1, принаймні один з двох заплечиків (6) забезпечує фіксацію диска. Цей заплечик має подовження у вигляді викидної клавіші (30), розташованої назовні від порожнини (2). Вона розміщена у вирізі в основі, на її периферії, і може бути утопленою нижче рівня її кільцевого буртика. Як детально показано на Фіг.2 та 3, викидна клавіша (30) встановлена на двох гнучких пластинах (31), що похило та в радіальному напрямі проходять до донної частини (32) порожнини (2) основи (1), з якою вони зв'язані. Зазначена клавіша (30) є рухомою; якщо користувач натисне зверху, перпендикулярно площині диска, гнучкі пластини (31) деформуються і клавіша повернеться відносно зони (36), що сполучена з донною частиною (32). При цьому заплечик (6) відійде від диска (3), останній вивільниться і може бути витягнутим. Для полегшення цієї операції між боковими пластинами (31) передбачена центральна гнучка пластина (33), що відіграє роль пружини, яка своїм вільним кінцем (33а) натискає на нижню поверхню диска (3) і притискає його до заплечика (6). Отже, в момент вивільнення диска з-під заплечика (6), центральна пластина виштовхує його нагору і переходить у ненавантажений стан. Для цього кінчик ((33а) центральної пластини (33) відігнуто вгору і він майже торкається, як це показано на Фіг.2, внутрішньої поверхні заплечика (6), залишаючи вкрай незначний зазор. Центральна пружна пластина (33) проходить у площині, паралельній площині двох бокових плас 86633 6 тин (31), але дещо вище їх. Таким чином, диск спирається і чинить тиск переважно саме на цю пластину (33). Для забезпечення вільного руху пластин (31,33) на донній частині основи передбачені опорні площадки (35), на які лягає нижній край диска. Встановлення диску здійснюють шляхом натискання на його верхню поверхню; диск лягає на упор 5 і автоматично центрується між заплечиками (4) та (6), після чого фіксується по принципу защіпки у порожнині (2). Для того, щоб вийняти диск, натискають на клавішу (ЗО), пластини (31) деформуються, диск вивільняється і виштовхується нагору пружною пластиною (33). У варіанті виконання, показаному на Фіг.4, між одним із заплечиків (4) та донною частиною (32) порожнини (2) передбачена блокуюча щілина (40), до якої заходить край диска, протилежний тому, що взаємодіє з двома іншими заплечиками (5 та 6), завдяки чому диск блокується. Заплечик (4) має верхню поверхню (41), орієнтовану похило і назовні від порожнини (2). Таким чином, диск в порожнині (2) також стає похило; його верхній край знаходиться далі від донної частини (32) порожнини (2) і утримується заплечиками (5 та 6) з викидною клавішею (30), тоді як нижній край заходить до щілини (40) у блокуючому заплечику (4) і контатує з донною частиною (32). Бажано, як це і показано на Фіг.4, щоб заплечики (5 та 6), що утримують диск, були розташовані у кутовому секторі в межах від 10° до 45° в площині поперечного діаметру D порожнини (2), що проходить на рівні опорних площадок (35), та симетрично по обидва боки від поздовжньої осі X порожнини (2). Цей варіант є оптимальним для упаковки, призначеної для зберігання кількох дисків. У цьому випадку, диски частково накладаються один на другий, а порожнина (2) має подовження у вигляді принаймні іще одної порожнини (частково показана на Фіг.4), що також має заплечики, аналогічні описаним, і здатна приймати принаймні ще один диск. Основа (1) може бути виготовлення шляхом лиття або гарячого пресування з прозорої пластмаси. Вона має порожнину (2), призначену, як і в описаних варіантах, для розміщення диска. Ця порожнина має овальну форму, витягнуту вздовж осі, що проходить через нішу (8), призначену для пальця. Основа має буртик по зовнішньому краю. Він підвищує її жорсткість та зменшує деформацію скручування, що в свою чергу дозволяє зменшити товщину основи (1). Основа має також чотири зони, що призначені для її приклеювання до картону або футляру. Поданий вище опис винаходу є не більше, ніж прикладом реалізації винаходу. Зрозуміло, що спеціаліст здатен уявити і інші варіанти втілення винаходу, що не виходитимуть за межі правового захисту, наданого патентом. 7 86633 8 9 Комп’ютерна верстка Л. Купенко 86633 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
