Пластифікатор

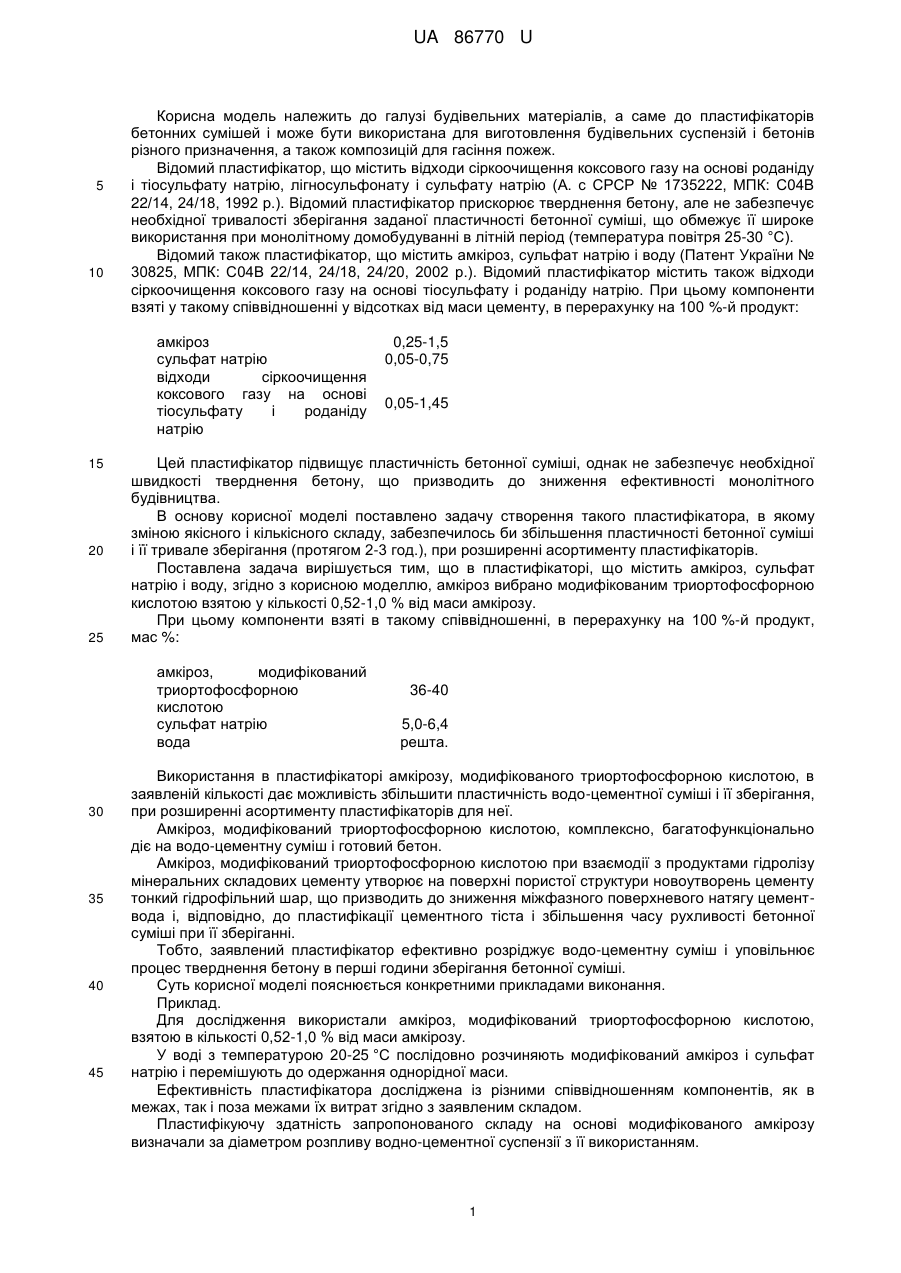

Реферат: Пластифікатор бетонної суміші містить амкіроз модифікований триортофосфорною кислотою, сульфат натрію і воду. UA 86770 U (54) ПЛАСТИФІКАТОР UA 86770 U UA 86770 U 5 10 Корисна модель належить до галузі будівельних матеріалів, а саме до пластифікаторів бетонних сумішей і може бути використана для виготовлення будівельних суспензій і бетонів різного призначення, а також композицій для гасіння пожеж. Відомий пластифікатор, що містить відходи сіркоочищення коксового газу на основі роданіду і тіосульфату натрію, лігносульфонату і сульфату натрію (А. с СРСР № 1735222, МПК: С04В 22/14, 24/18, 1992 p.). Відомий пластифікатор прискорює тверднення бетону, але не забезпечує необхідної тривалості зберігання заданої пластичності бетонної суміші, що обмежує її широке використання при монолітному домобудуванні в літній період (температура повітря 25-30 °C). Відомий також пластифікатор, що містить амкіроз, сульфат натрію і воду (Патент України № 30825, МПК: С04В 22/14, 24/18, 24/20, 2002 p.). Відомий пластифікатор містить також відходи сіркоочищення коксового газу на основі тіосульфату і роданіду натрію. При цьому компоненти взяті у такому співвідношенні у відсотках від маси цементу, в перерахунку на 100 %-й продукт: амкіроз сульфат натрію відходи сіркоочищення коксового газу на основі тіосульфату і роданіду натрію 15 20 25 35 40 45 0,05-1,45 Цей пластифікатор підвищує пластичність бетонної суміші, однак не забезпечує необхідної швидкості тверднення бетону, що призводить до зниження ефективності монолітного будівництва. В основу корисної моделі поставлено задачу створення такого пластифікатора, в якому зміною якісного і кількісного складу, забезпечилось би збільшення пластичності бетонної суміші і її тривале зберігання (протягом 2-3 год.), при розширенні асортименту пластифікаторів. Поставлена задача вирішується тим, що в пластифікаторі, що містить амкіроз, сульфат натрію і воду, згідно з корисною моделлю, амкіроз вибрано модифікованим триортофосфорною кислотою взятою у кількості 0,52-1,0 % від маси амкірозу. При цьому компоненти взяті в такому співвідношенні, в перерахунку на 100 %-й продукт, мас %: амкіроз, модифікований триортофосфорною кислотою сульфат натрію вода 30 0,25-1,5 0,05-0,75 36-40 5,0-6,4 решта. Використання в пластифікаторі амкірозу, модифікованого триортофосфорною кислотою, в заявленій кількості дає можливість збільшити пластичність водо-цементної суміші і її зберігання, при розширенні асортименту пластифікаторів для неї. Амкіроз, модифікований триортофосфорною кислотою, комплексно, багатофункціонально діє на водо-цементну суміш і готовий бетон. Амкіроз, модифікований триортофосфорною кислотою при взаємодії з продуктами гідролізу мінеральних складових цементу утворює на поверхні пористої структури новоутворень цементу тонкий гідрофільний шар, що призводить до зниження міжфазного поверхневого натягу цементвода і, відповідно, до пластифікації цементного тіста і збільшення часу рухливості бетонної суміші при її зберіганні. Тобто, заявлений пластифікатор ефективно розріджує водо-цементну суміш і уповільнює процес тверднення бетону в перші години зберігання бетонної суміші. Суть корисної моделі пояснюється конкретними прикладами виконання. Приклад. Для дослідження використали амкіроз, модифікований триортофосфорною кислотою, взятою в кількості 0,52-1,0 % від маси амкірозу. У воді з температурою 20-25 °C послідовно розчиняють модифікований амкіроз і сульфат натрію і перемішують до одержання однорідної маси. Ефективність пластифікатора досліджена із різними співвідношенням компонентів, як в межах, так і поза межами їх витрат згідно з заявленим складом. Пластифікуючу здатність запропонованого складу на основі модифікованого амкірозу визначали за діаметром розпливу водно-цементної суспензії з її використанням. 1 UA 86770 U 5 10 У таблиці наведено склади заявленого пластифікатора і дані розпливу водно-цементної суспензії, виготовленої з використанням цих складів. Порівняльний аналіз даних таблиці показує, що запропонований пластифікатор (приклади 15) в заявлених межах забезпечує підвищення пластичності водно-цементної суспензії і, відповідно, бетонної суміші. Заявлене співвідношення суміші модифікованого амкірозу, сульфату натрію і води в складі пластифікатора є оптимальним і встановлено експериментально. При зміні процентного співвідношення компонентів у складі пластифікатора в бік зменшення чи збільшення пластичність водно-цементної суміші і її стабільність при зберіганні погіршуються (приклад 6-7). Зниження вмісту сульфату натрію нижче заявленої межі призводить до зниження пластичності водно-цементної суміші, збільшення - не суттєво впливає на її пластичність, проте збільшує собівартість бетону. Таблиця Вплив пластифікатора на розпливи цементно-водної суспензії Компоненти пластифікатора бетонної суміші в перерахунку на 100 %-й продукт, г Модифікований амкіроз (Витрати триортофосфорної кислоти, в % від маси амкірозу) Сульфат натрію Вода, до Розпливи відразу водночерез 1 год. цементної через 2 год. суміші, мм Приклади 1 2 3 4 5 6 7 40 38 38 36 36 42 34 8 Найближчий аналог 0,88 0,52 0,93 1,0 0,58 1,19 0,56 6,4 100 83,0 80,0 5,0 100 81,0 78,0 5,7 100 78,0 76,0 5 100 79,0 77,0 6,0 100 76,0 72,0 6,8 100 83,5 81,4 6,0 100 74,0 68 71,0 69,0 79,0 76,0 74,0 73,0 70,0 80,0 64,0 66,0 15 20 25 При збільшенні в пластифікаторі модифікованого амкірозу вище заявленої межі, пластичність водно-цементної суміші суттєво не змінюється, збільшується собівартість пластифікатора, при зменшенні модифікованого амкірозу в ньому нижче заявленої межі різко зменшується пластичність водно-цементної суміші після її приготовлення і при зберіганні (приклади 6-7). Аналіз даних таблиці показує, що заявлений пластифікатор дає можливість різко збільшити пластичність цементно-водної суспензії і, відповідно, бетонної суміші, що дозволить збільшити міцність бетону, або зменшити його собівартість (приклади 1-5,8). Таким чином, аналіз проведених випробувань показав, що склад пластифікатора, що заявляється, є оптимальним при вирішенні задачі максимальної пластифікації водно-цементної суміші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Пластифікатор бетонної суміші, що містить амкіроз, сульфат натрію і воду, який відрізняється тим, що амкіроз вибрано модифікованим триортофосфорною кислотою, взятою у кількості 0,52-1,0 % від маси амкірозу. 2. Пластифікатор бетонної суміші за п. 1, який відрізняється тим, що компоненти взяті в такому співвідношенні, в перерахунку на 100 %-й продукт, мас. %: амкіроз, модифікований 36-40 триортофосфорною кислотою сульфат натрію 5,0-6,4 вода решта. 35 2 UA 86770 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
