Спосіб виконання полімерного покриття бетонної чаші басейну

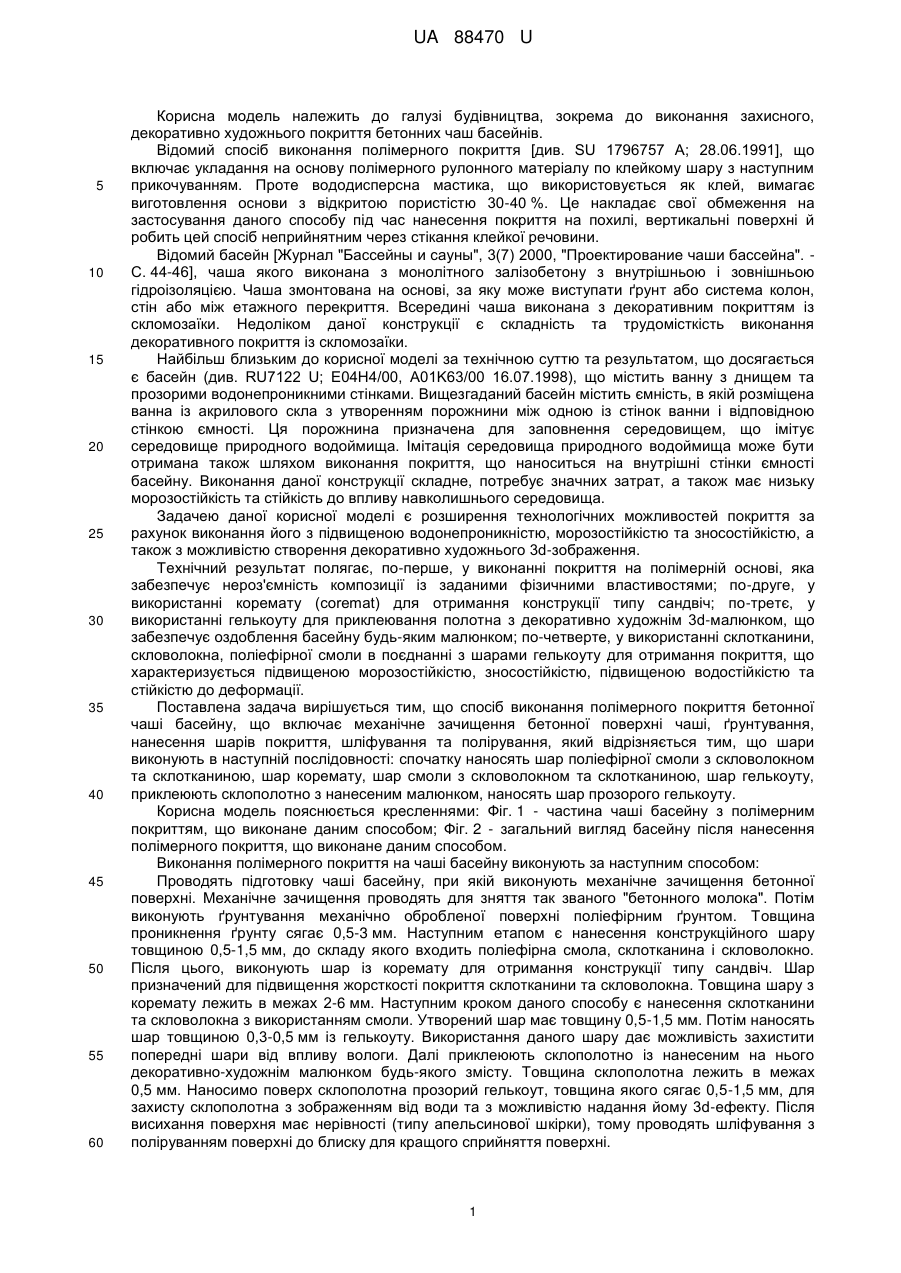

Реферат: UA 88470 U UA 88470 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до виконання захисного, декоративно художнього покриття бетонних чаш басейнів. Відомий спосіб виконання полімерного покриття [див. SU 1796757 А; 28.06.1991], що включає укладання на основу полімерного рулонного матеріалу по клейкому шару з наступним прикочуванням. Проте вододисперсна мастика, що використовується як клей, вимагає виготовлення основи з відкритою пористістю 30-40 %. Це накладає свої обмеження на застосування даного способу під час нанесення покриття на похилі, вертикальні поверхні й робить цей спосіб неприйнятним через стікання клейкої речовини. Відомий басейн [Журнал "Бассейны и сауны", 3(7) 2000, "Проектирование чаши бассейна". С. 44-46], чаша якого виконана з монолітного залізобетону з внутрішньою і зовнішньою гідроізоляцією. Чаша змонтована на основі, за яку може виступати ґрунт або система колон, стін або між етажного перекриття. Всередині чаша виконана з декоративним покриттям із скломозаїки. Недоліком даної конструкції є складність та трудомісткість виконання декоративного покриття із скломозаїки. Найбільш близьким до корисної моделі за технічною суттю та результатом, що досягається є басейн (див. RU7122 U; Е04Н4/00, А01K63/00 16.07.1998), що містить ванну з днищем та прозорими водонепроникними стінками. Вищезгаданий басейн містить ємність, в якій розміщена ванна із акрилового скла з утворенням порожнини між одною із стінок ванни і відповідною стінкою ємності. Ця порожнина призначена для заповнення середовищем, що імітує середовище природного водоймища. Імітація середовища природного водоймища може бути отримана також шляхом виконання покриття, що наноситься на внутрішні стінки ємності басейну. Виконання даної конструкції складне, потребує значних затрат, а також має низьку морозостійкість та стійкість до впливу навколишнього середовища. Задачею даної корисної моделі є розширення технологічних можливостей покриття за рахунок виконання його з підвищеною водонепроникністю, морозостійкістю та зносостійкістю, а також з можливістю створення декоративно художнього 3d-зображення. Технічний результат полягає, по-перше, у виконанні покриття на полімерній основі, яка забезпечує нероз'ємність композиції із заданими фізичними властивостями; по-друге, у використанні коремату (corеmat) для отримання конструкції типу сандвіч; по-третє, у використанні гелькоуту для приклеювання полотна з декоративно художнім 3d-малюнком, що забезпечує оздоблення басейну будь-яким малюнком; по-четверте, у використанні склотканини, скловолокна, поліефірної смоли в поєднанні з шарами гелькоуту для отримання покриття, що характеризується підвищеною морозостійкістю, зносостійкістю, підвищеною водостійкістю та стійкістю до деформації. Поставлена задача вирішується тим, що спосіб виконання полімерного покриття бетонної чаші басейну, що включає механічне зачищення бетонної поверхні чаші, ґрунтування, нанесення шарів покриття, шліфування та полірування, який відрізняється тим, що шари виконують в наступній послідовності: спочатку наносять шар поліефірної смоли з скловолокном та склотканиною, шар коремату, шар смоли з скловолокном та склотканиною, шар гелькоуту, приклеюють склополотно з нанесеним малюнком, наносять шар прозорого гелькоуту. Корисна модель пояснюється кресленнями: Фіг. 1 - частина чаші басейну з полімерним покриттям, що виконане даним способом; Фіг. 2 - загальний вигляд басейну після нанесення полімерного покриття, що виконане даним способом. Виконання полімерного покриття на чаші басейну виконують за наступним способом: Проводять підготовку чаші басейну, при якій виконують механічне зачищення бетонної поверхні. Механічне зачищення проводять для зняття так званого "бетонного молока". Потім виконують ґрунтування механічно обробленої поверхні поліефірним ґрунтом. Товщина проникнення ґрунту сягає 0,5-3 мм. Наступним етапом є нанесення конструкційного шару товщиною 0,5-1,5 мм, до складу якого входить поліефірна смола, склотканина і скловолокно. Після цього, виконують шар із коремату для отримання конструкції типу сандвіч. Шар призначений для підвищення жорсткості покриття склотканини та скловолокна. Товщина шару з коремату лежить в межах 2-6 мм. Наступним кроком даного способу є нанесення склотканини та скловолокна з використанням смоли. Утворений шар має товщину 0,5-1,5 мм. Потім наносять шар товщиною 0,3-0,5 мм із гелькоуту. Використання даного шару дає можливість захистити попередні шари від впливу вологи. Далі приклеюють склополотно із нанесеним на нього декоративно-художнім малюнком будь-якого змісту. Товщина склополотна лежить в межах 0,5 мм. Наносимо поверх склополотна прозорий гелькоут, товщина якого сягає 0,5-1,5 мм, для захисту склополотна з зображенням від води та з можливістю надання йому 3d-ефекту. Після висихання поверхня має нерівності (типу апельсинової шкірки), тому проводять шліфування з поліруванням поверхні до блиску для кращого сприйняття поверхні. 1 UA 88470 U 5 10 15 20 Виконання полімерного покриття даним способом дозволить розширити технологічні можливості покриття за рахунок виконання його з підвищеною водонепроникністю, морозостійкістю та зносостійкістю, а також дасть можливість створити декоративно-художнє 3dзображення. Дане полімерне покриття забезпечує нероз'ємність композиції із заданими фізичними властивостями, дозволяє отримати конструкцію типу сандвіч, дозволяє забезпечити оздоблення басейну будь-яким малюнком, при цьому полімерне покриття характеризується підвищеною морозостійкістю, зносостійкістю, підвищеною водостійкістю та стійкістю до деформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб виконання полімерного покриття бетонної чаші басейну, за яким проводять механічне зачищення бетонної поверхні чаші, ґрунтують, наносять шари покриття, шліфують та полірують, який відрізняється тим, що шари покриття наносять в наступній послідовності: спочатку наносять шар поліефірної смоли з скловолокном та склотканиною, шар коремату, шар смоли з скловолокном та склотканиною, шар гелькоуту, потім приклеюють склополотно з нанесеним малюнком та наносять шар прозорого гелькоуту. 2. Спосіб за п. 1, який відрізняється тим, що шар поліефірної смоли з скловолокном та склотканиною наносять товщиною 0,5-1,5 мм. 3. Спосіб за п. 1, який відрізняється тим, що шар коремату виконують товщиною 2-6 мм. 4. Спосіб за п. 1, який відрізняється тим, що шар гелькоуту виконують товщиною 0,3-0,8 мм. 5. Спосіб за п. 1, який відрізняється тим, що шар прозорого гелькоуту виконують товщиною 0,8-2 мм. 2 UA 88470 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
