Пристрій перехідного контакту ре-провідника “лампа світлодіодна – патрон різьбовий”

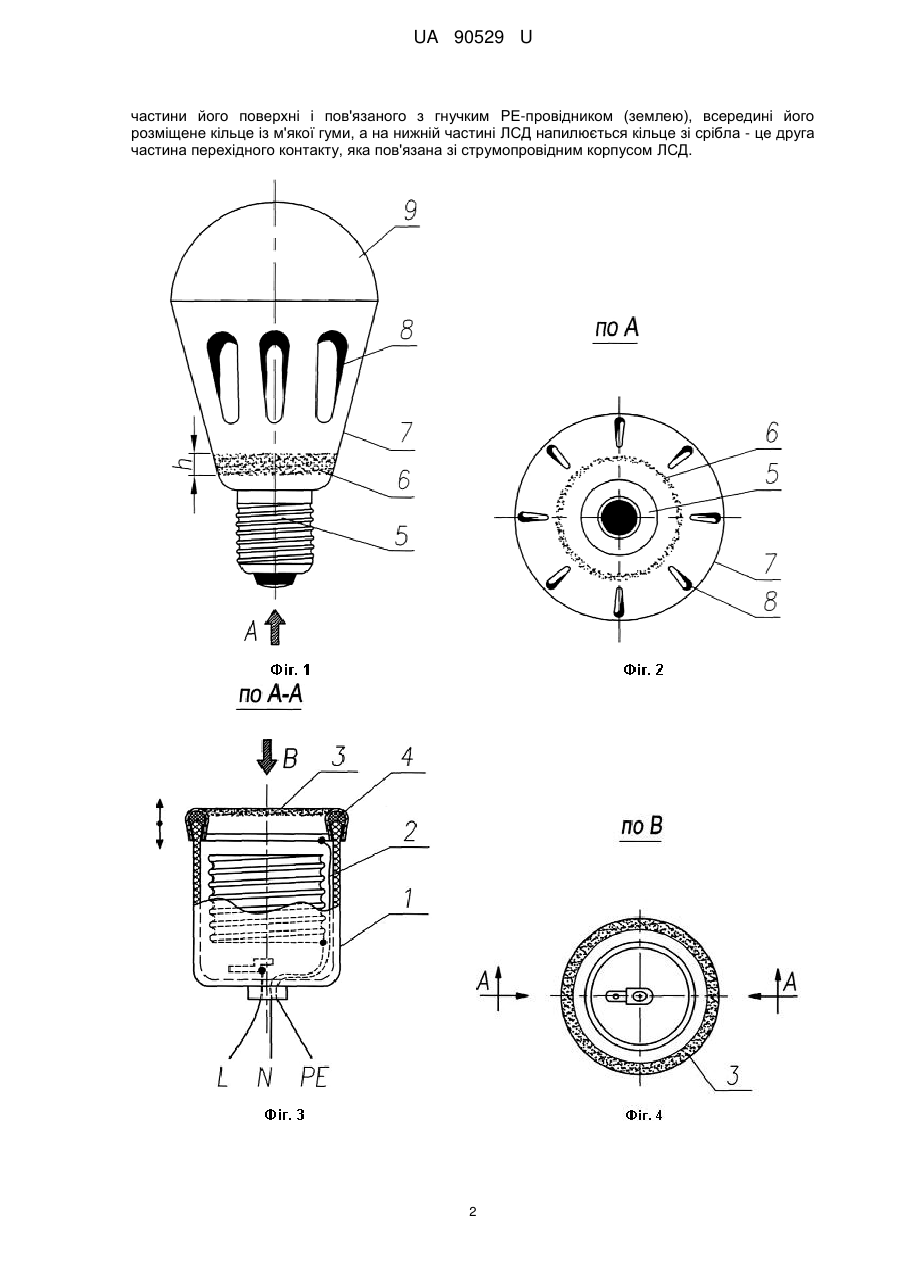

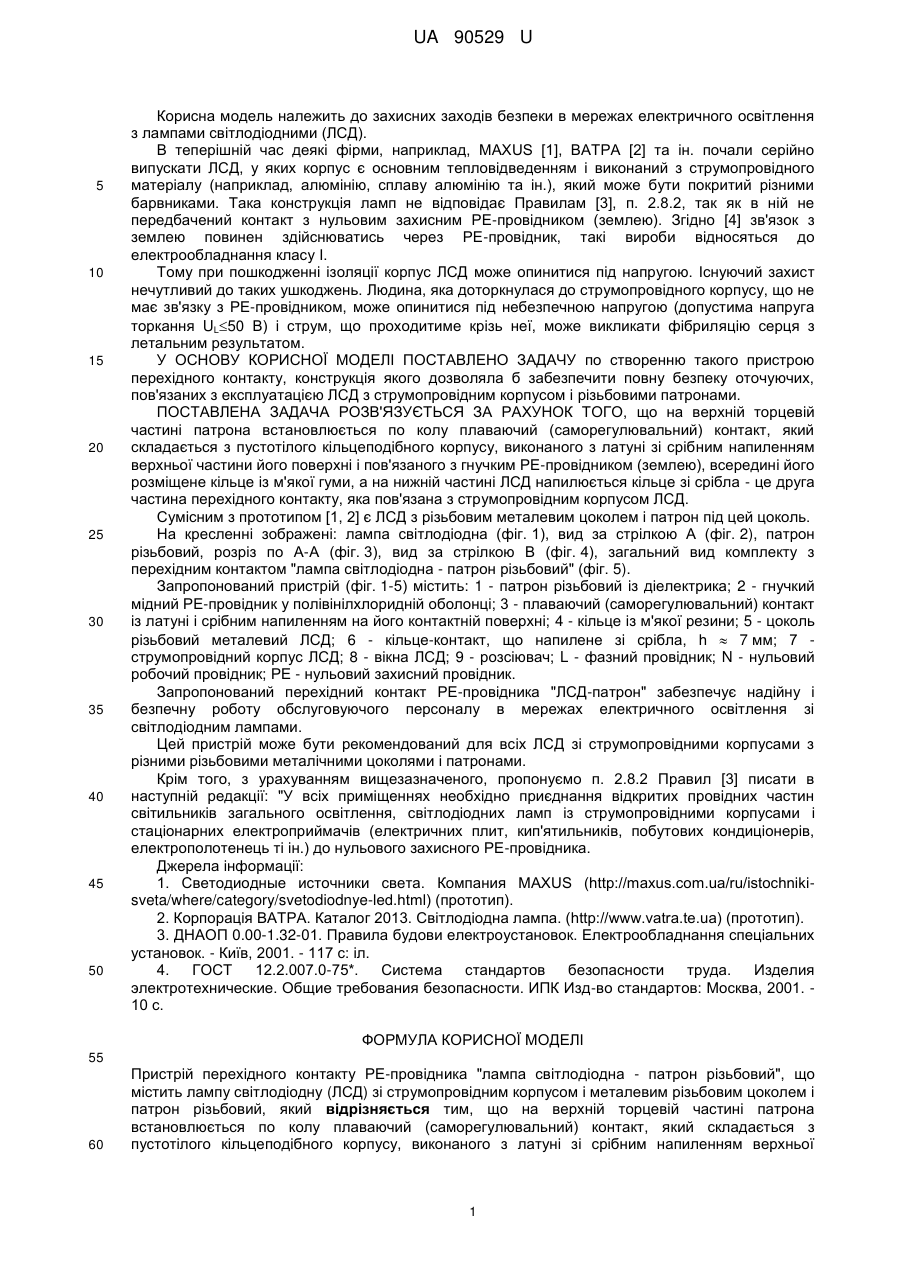

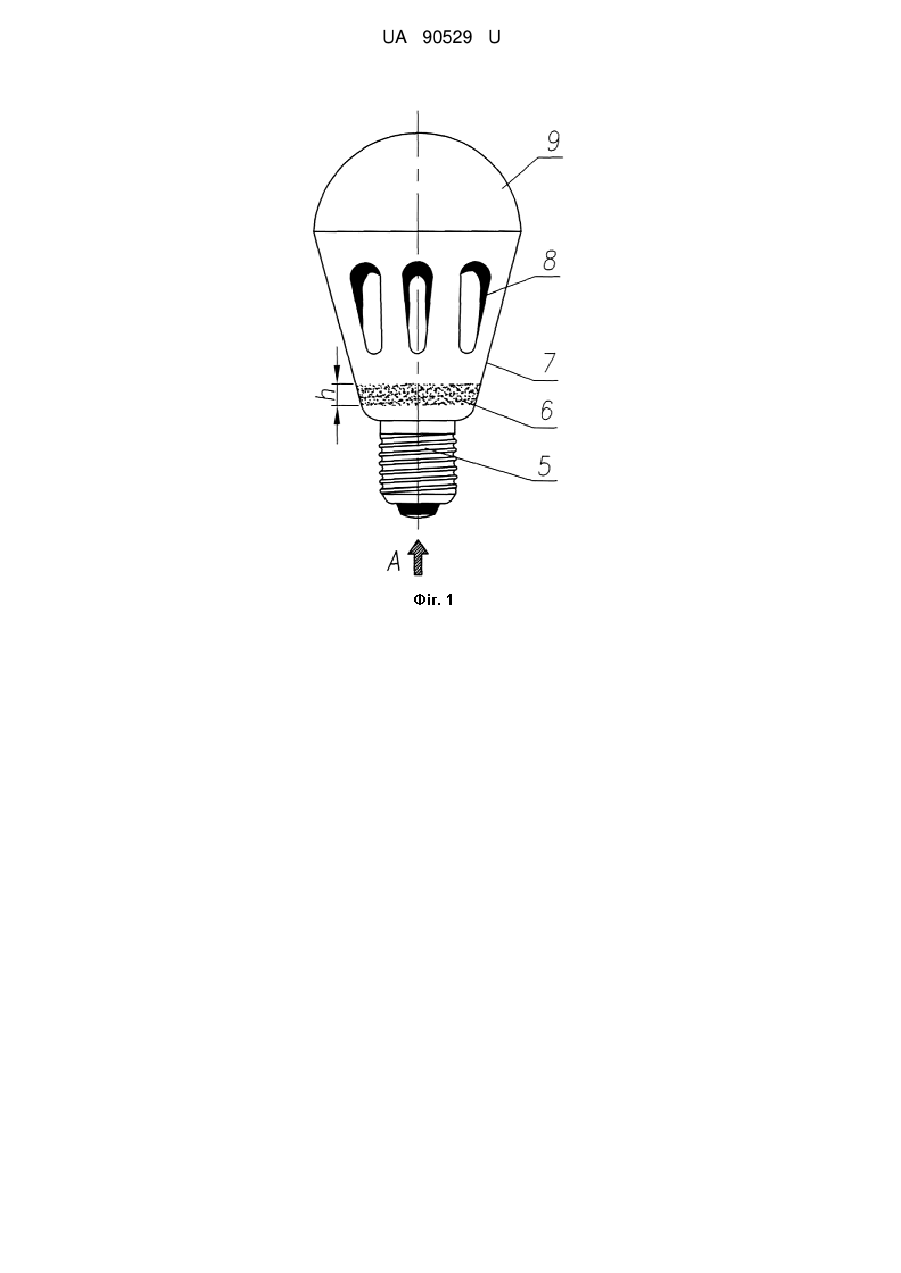

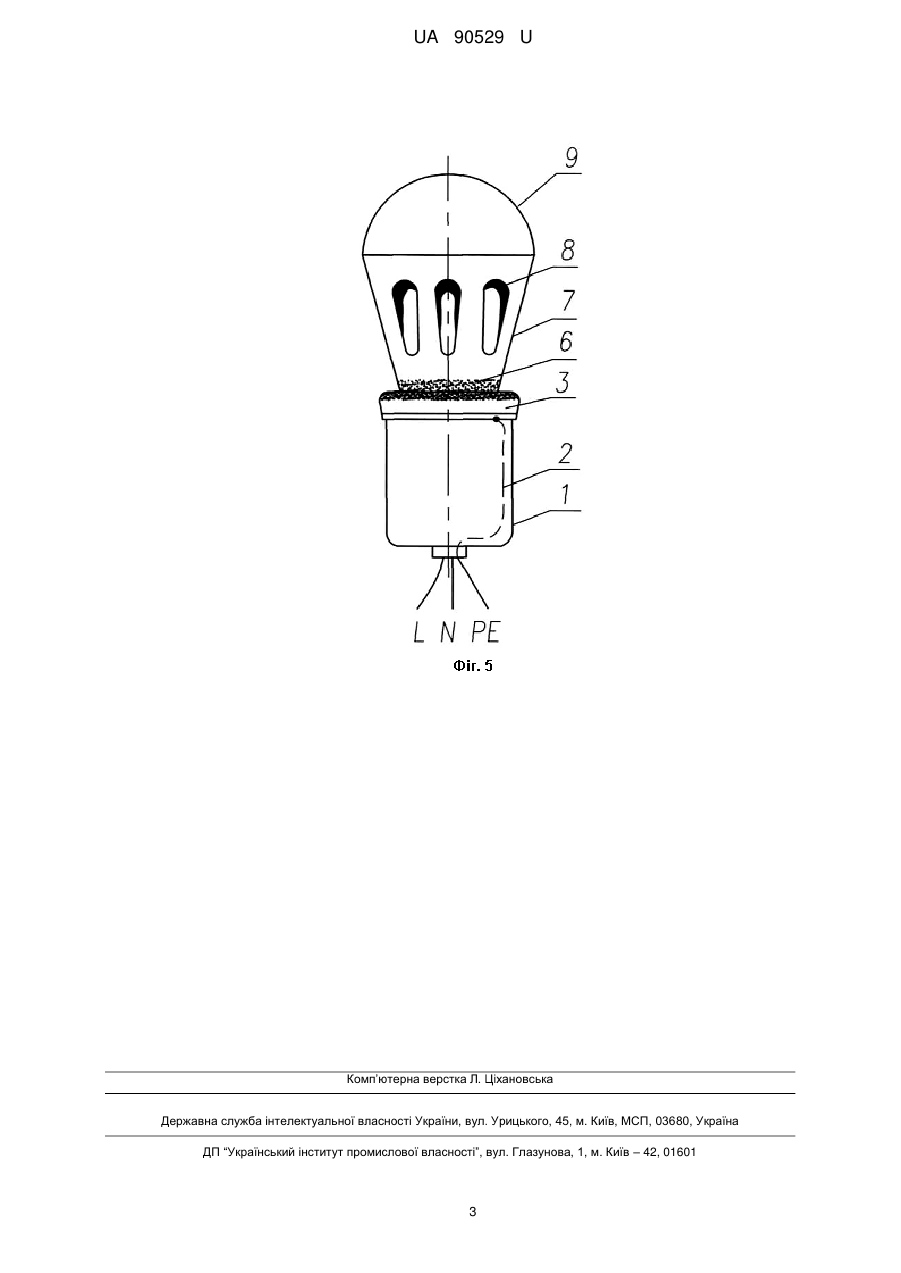

Реферат: Пристрій перехідного контакту РЕ-провідника "лампа світлодіодна - патрон різьбовий" містить лампу світлодіодну (ЛСД) з струмопровідним корпусом і металевим різьбовим цоколем і патрон різьбовий. Крім цього, на верхній торцевій частині патрона встановлюється по колу плаваючий (саморегулювальний) контакт, який складається з пустотілого кільцеподібного корпусу, виконаного з латуні зі срібним напиленням верхньої частини його поверхні і пов'язаного з гнучким PЕ-провідником (землею), всередині його розміщене кільце із м'якої гуми, а на нижній частині ЛСД напилюється кільце зі срібла - це друга частина перехідного контакту, яка пов'язана з струмопровідним корпусом ЛСД. UA 90529 U (54) ПРИСТРІЙ ПЕРЕХІДНОГО КОНТАКТУ РЕ-ПРОВІДНИКА "ЛАМПА СВІТЛОДІОДНА - ПАТРОН РІЗЬБОВИЙ" UA 90529 U UA 90529 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до захисних заходів безпеки в мережах електричного освітлення з лампами світлодіодними (ЛСД). В теперішній час деякі фірми, наприклад, MAXUS [1], ВАТРА [2] та ін. почали серійно випускати ЛСД, у яких корпус є основним тепловідведенням і виконаний з струмопровідного матеріалу (наприклад, алюмінію, сплаву алюмінію та ін.), який може бути покритий різними барвниками. Така конструкція ламп не відповідає Правилам [3], п. 2.8.2, так як в ній не передбачений контакт з нульовим захисним PЕ-провідником (землею). Згідно [4] зв'язок з землею повинен здійснюватись через PЕ-провідник, такі вироби відносяться до електрообладнання класу І. Тому при пошкодженні ізоляції корпус ЛСД може опинитися під напругою. Існуючий захист нечутливий до таких ушкоджень. Людина, яка доторкнулася до струмопровідного корпусу, що не має зв'язку з РЕ-провідником, може опинитися під небезпечною напругою (допустима напруга торкання UL50 В) і струм, що проходитиме крізь неї, може викликати фібриляцію серця з летальним результатом. У ОСНОВУ КОРИСНОЇ МОДЕЛІ ПОСТАВЛЕНО ЗАДАЧУ по створенню такого пристрою перехідного контакту, конструкція якого дозволяла б забезпечити повну безпеку оточуючих, пов'язаних з експлуатацією ЛСД з струмопровідним корпусом і різьбовими патронами. ПОСТАВЛЕНА ЗАДАЧА РОЗВ'ЯЗУЄТЬСЯ ЗА РАХУНОК ТОГО, що на верхній торцевій частині патрона встановлюється по колу плаваючий (саморегулювальний) контакт, який складається з пустотілого кільцеподібного корпусу, виконаного з латуні зі срібним напиленням верхньої частини його поверхні і пов'язаного з гнучким PЕ-провідником (землею), всередині його розміщене кільце із м'якої гуми, а на нижній частині ЛСД напилюється кільце зі срібла - це друга частина перехідного контакту, яка пов'язана з струмопровідним корпусом ЛСД. Сумісним з прототипом [1, 2] є ЛСД з різьбовим металевим цоколем і патрон під цей цоколь. На кресленні зображені: лампа світлодіодна (фіг. 1), вид за стрілкою А (фіг. 2), патрон різьбовий, розріз по А-А (фіг. 3), вид за стрілкою В (фіг. 4), загальний вид комплекту з перехідним контактом "лампа світлодіодна - патрон різьбовий" (фіг. 5). Запропонований пристрій (фіг. 1-5) містить: 1 - патрон різьбовий із діелектрика; 2 - гнучкий мідний PЕ-провідник у полівінілхлоридній оболонці; 3 - плаваючий (саморегулювальний) контакт із латуні і срібним напиленням на його контактній поверхні; 4 - кільце із м'якої резини; 5 - цоколь різьбовий металевий ЛСД; 6 - кільце-контакт, що напилене зі срібла, h  7 мм; 7 струмопровідний корпус ЛСД; 8 - вікна ЛСД; 9 - розсіювач; L - фазний провідник; N - нульовий робочий провідник; РЕ - нульовий захисний провідник. Запропонований перехідний контакт PЕ-провідника "ЛСД-патрон" забезпечує надійну і безпечну роботу обслуговуючого персоналу в мережах електричного освітлення зі світлодіодним лампами. Цей пристрій може бути рекомендований для всіх ЛСД зі струмопровідними корпусами з різними різьбовими металічними цоколями і патронами. Крім того, з урахуванням вищезазначеного, пропонуємо п. 2.8.2 Правил [3] писати в наступній редакції: "У всіх приміщеннях необхідно приєднання відкритих провідних частин світильників загального освітлення, світлодіодних ламп із струмопровідними корпусами і стаціонарних електроприймачів (електричних плит, кип'ятильників, побутових кондиціонерів, електрополотенець ті ін.) до нульового захисного PЕ-провідника. Джерела інформації: 1. Светодиодные источники света. Компания MAXUS (http://maxus.com.ua/ru/istochnikisveta/where/category/svetodiodnye-led.html) (прототип). 2. Корпорація ВАТРА. Каталог 2013. Світлодіодна лампа. (http://www.vatra.te.ua) (прототип). 3. ДНАОП 0.00-1.32-01. Правила будови електроустановок. Електрообладнання спеціальних установок. - Київ, 2001. - 117 с: іл. 4. ГОСТ 12.2.007.0-75*. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности. ИПК Изд-во стандартов: Москва, 2001. 10 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій перехідного контакту РЕ-провідника "лампа світлодіодна - патрон різьбовий", що містить лампу світлодіодну (ЛСД) зі струмопровідним корпусом і металевим різьбовим цоколем і патрон різьбовий, який відрізняється тим, що на верхній торцевій частині патрона встановлюється по колу плаваючий (саморегулювальний) контакт, який складається з пустотілого кільцеподібного корпусу, виконаного з латуні зі срібним напиленням верхньої 1 UA 90529 U частини його поверхні і пов'язаного з гнучким PЕ-провідником (землею), всередині його розміщене кільце із м'якої гуми, а на нижній частині ЛСД напилюється кільце зі срібла - це друга частина перехідного контакту, яка пов'язана зі струмопровідним корпусом ЛСД. 2 UA 90529 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
