Мікропасіка петрова

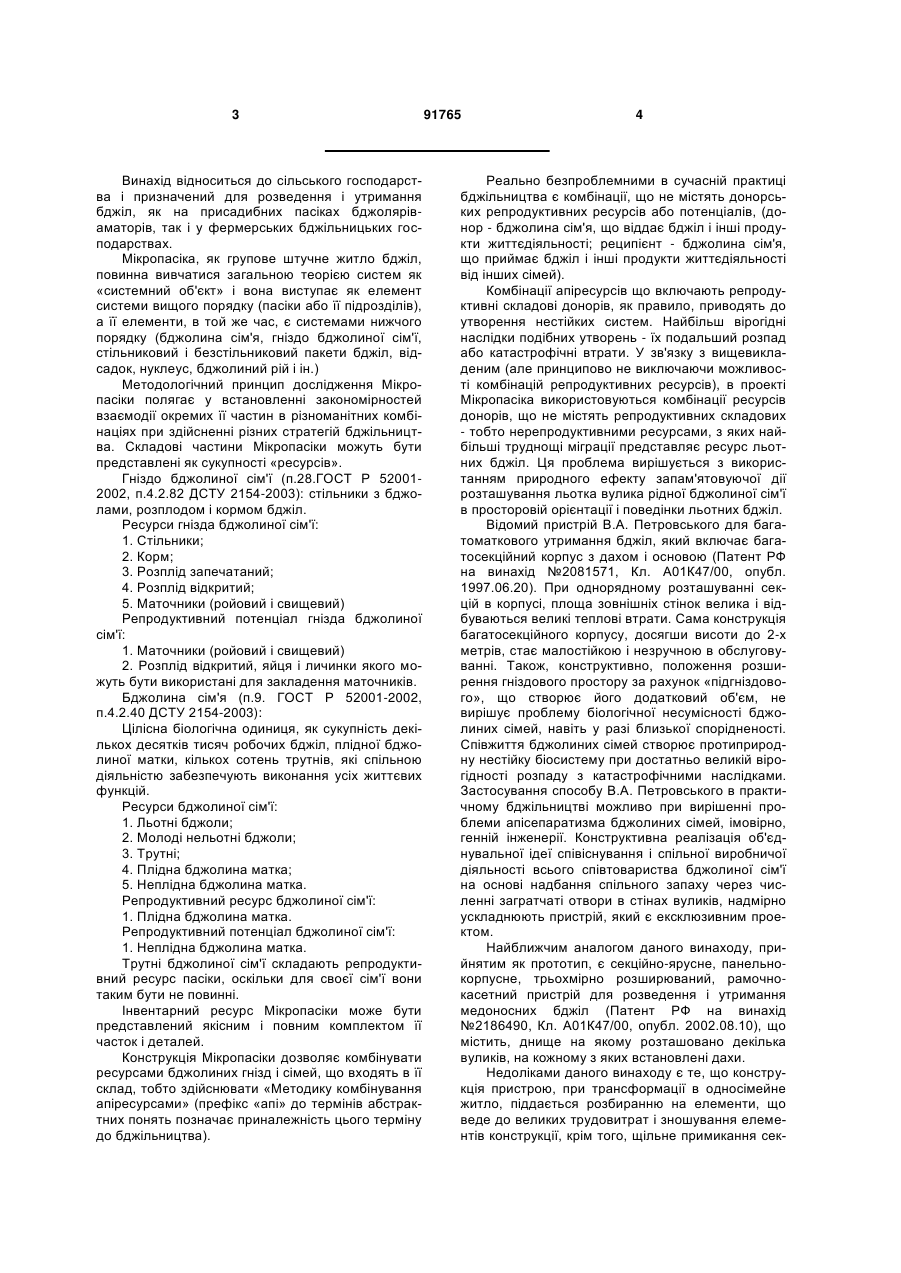

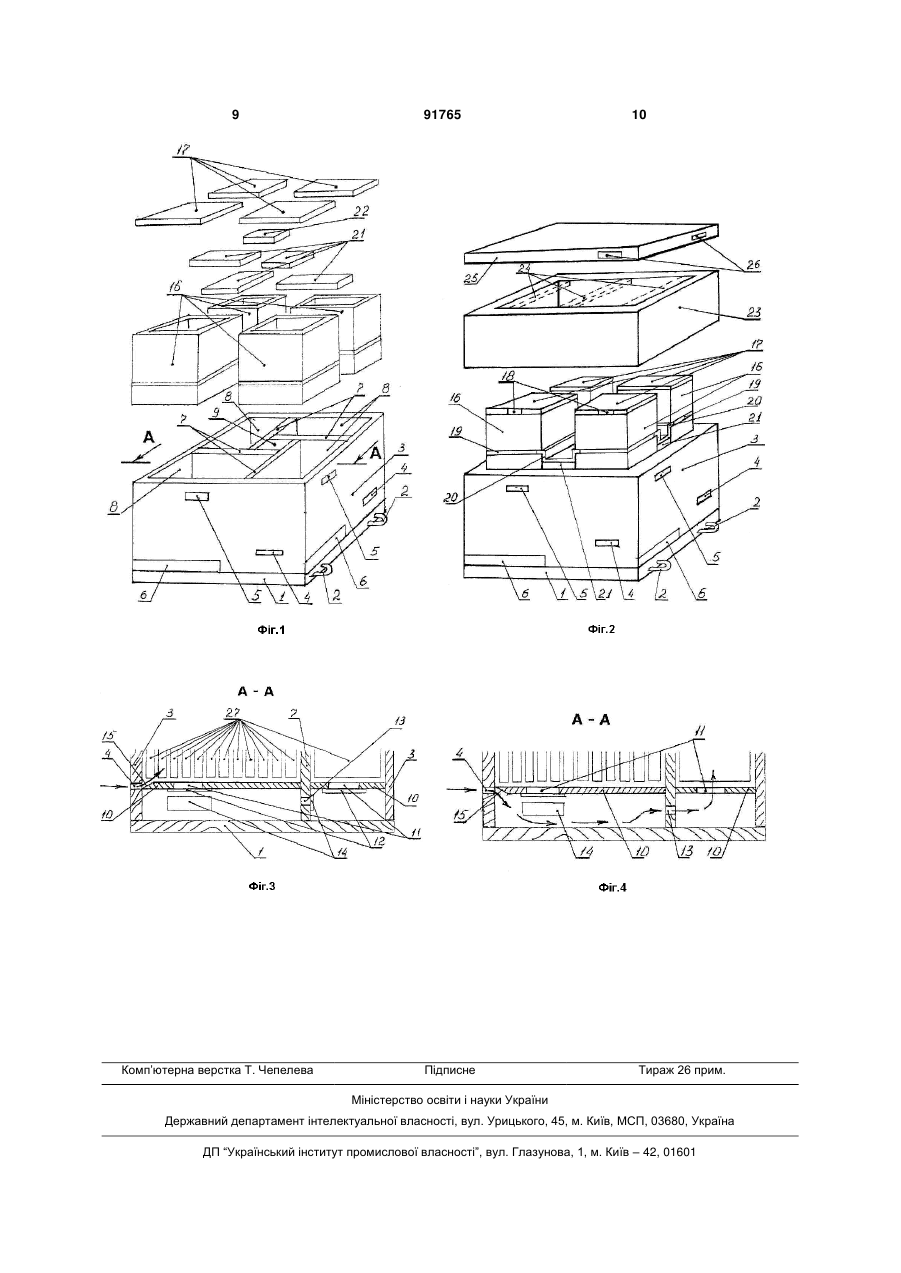

1. Мікропасіка, що включає днище, на якому розташовано декілька вуликів з стільниками, на кожному з яких встановлений дах, яка відрізняється тим, що на днищі встановлений прямокутний в перерізі корпус основи, в кожній із зовнішніх стінок якого виконаний отвір із зовнішньою заслінкою і по два льотки - основний і бічний, а всередині корпусу основи встановлено чотири перегородки, які, в сполученні із зовнішніми стінками корпусу основи, утворюють чотири прямокутні в перерізі нижні частини вуликів, дві із стінок яких є стінками корпусу основи, на одній з яких розташований основний льоток, а на іншій - бічний, а дві інші - перегородки, причому кожна перегородка в суміжних нижніх частинах вуликів є для однієї з нижніх частин вулика - довгою внутрішньою стороною, а для іншої суміжною з ним нижньою частиною - короткою внутрішньою стороною, і довгими внутрішніми сторонами кожної нижньої частини вуликів в центрі корпусу підстави утворена квадратна в перерізі центральна порожнина, що закривається кришкою, також в корпусі основи, паралельно днищу, в кожній з нижніх частин вуликів встановлена знімна підлога з отвором і заслінкою, крім того, знімна 2 (19) 1 3 Винахід відноситься до сільського господарства і призначений для розведення і утримання бджіл, як на присадибних пасіках бджоляріваматорів, так і у фермерських бджільницьких господарствах. Мікропасіка, як групове штучне житло бджіл, повинна вивчатися загальною теорією систем як «системний об'єкт» і вона виступає як елемент системи вищого порядку (пасіки або її підрозділів), а її елементи, в той же час, є системами нижчого порядку (бджолина сім'я, гніздо бджолиної сім'ї, стільниковий і безстільниковий пакети бджіл, відсадок, нуклеус, бджолиний рій і ін.) Методологічний принцип дослідження Мікропасіки полягає у встановленні закономірностей взаємодії окремих її частин в різноманітних комбінаціях при здійсненні різних стратегій бджільництва. Складові частини Мікропасіки можуть бути представлені як сукупності «ресурсів». Гніздо бджолиної сім'ї (п.28.ГОСТ Р 520012002, п.4.2.82 ДСТУ 2154-2003): стільники з бджолами, розплодом і кормом бджіл. Ресурси гнізда бджолиної сім'ї: 1. Стільники; 2. Корм; 3. Розплід запечатаний; 4. Розплід відкритий; 5. Маточники (ройовий і свищевий) Репродуктивний потенціал гнізда бджолиної сім'ї: 1. Маточники (ройовий і свищевий) 2. Розплід відкритий, яйця і личинки якого можуть бути використані для закладення маточників. Бджолина сім'я (п.9. ГОСТ Р 52001-2002, п.4.2.40 ДСТУ 2154-2003): Цілісна біологічна одиниця, як сукупність декількох десятків тисяч робочих бджіл, плідної бджолиної матки, кількох сотень трутнів, які спільною діяльністю забезпечують виконання усіх життєвих функцій. Ресурси бджолиної сім'ї: 1. Льотні бджоли; 2. Молоді нельотні бджоли; 3. Трутні; 4. Плідна бджолина матка; 5. Неплідна бджолина матка. Репродуктивний ресурс бджолиної сім'ї: 1. Плідна бджолина матка. Репродуктивний потенціал бджолиної сім'ї: 1. Неплідна бджолина матка. Трутні бджолиної сім'ї складають репродуктивний ресурс пасіки, оскільки для своєї сім'ї вони таким бути не повинні. Інвентарний ресурс Мікропасіки може бути представлений якісним і повним комплектом її часток і деталей. Конструкція Мікропасіки дозволяє комбінувати ресурсами бджолиних гнізд і сімей, що входять в її склад, тобто здійснювати «Методику комбінування апіресурсами» (префікс «апі» до термінів абстрактних понять позначає приналежність цього терміну до бджільництва). 91765 4 Реально безпроблемними в сучасній практиці бджільництва є комбінації, що не містять донорських репродуктивних ресурсів або потенціалів, (донор - бджолина сім'я, що віддає бджіл і інші продукти життєдіяльності; реципієнт - бджолина сім'я, що приймає бджіл і інші продукти життєдіяльності від інших сімей). Комбінації апіресурсів що включають репродуктивні складові донорів, як правило, приводять до утворення нестійких систем. Найбільш вірогідні наслідки подібних утворень - їх подальший розпад або катастрофічні втрати. У зв'язку з вищевикладеним (але принципово не виключаючи можливості комбінацій репродуктивних ресурсів), в проекті Мікропасіка використовуються комбінації ресурсів донорів, що не містять репродуктивних складових - тобто нерепродуктивними ресурсами, з яких найбільші труднощі міграції представляє ресурс льотних бджіл. Ця проблема вирішується з використанням природного ефекту запам'ятовуючої дії розташування льотка вулика рідної бджолиної сім'ї в просторовій орієнтації і поведінки льотних бджіл. Відомий пристрій В.А. Петровського для багатоматкового утримання бджіл, який включає багатосекційний корпус з дахом і основою (Патент РФ на винахід №2081571, Кл. А01К47/00, опубл. 1997.06.20). При однорядному розташуванні секцій в корпусі, площа зовнішніх стінок велика і відбуваються великі теплові втрати. Сама конструкція багатосекційного корпусу, досягши висоти до 2-х метрів, стає малостійкою і незручною в обслуговуванні. Також, конструктивно, положення розширення гніздового простору за рахунок «підгніздового», що створює його додатковий об'єм, не вирішує проблему біологічної несумісності бджолиних сімей, навіть у разі близької спорідненості. Співжиття бджолиних сімей створює протиприродну нестійку біосистему при достатньо великій вірогідності розпаду з катастрофічними наслідками. Застосування способу В.А. Петровського в практичному бджільництві можливо при вирішенні проблеми апісепаратизма бджолиних сімей, імовірно, генній інженерії. Конструктивна реалізація об'єднувальної ідеї співіснування і спільної виробничої діяльності всього співтовариства бджолиної сім'ї на основі надбання спільного запаху через численні загратчаті отвори в стінах вуликів, надмірно ускладнюють пристрій, який є ексклюзивним проектом. Найближчим аналогом даного винаходу, прийнятим як прототип, є секційно-ярусне, панельнокорпусне, трьохмірно розширюваний, рамочнокасетний пристрій для розведення і утримання медоносних бджіл (Патент РФ на винахід №2186490, Кл. А01К47/00, опубл. 2002.08.10), що містить, днище на якому розташовано декілька вуликів, на кожному з яких встановлені дахи. Недоліками даного винаходу є те, що конструкція пристрою, при трансформації в односімейне житло, піддається розбиранню на елементи, що веде до великих трудовитрат і зношування елементів конструкції, крім того, щільне примикання сек 5 ційних корпусів один до одного ускладнює обслуговування вуликів. В основу винаходу поставлене завдання створення бджолиного житла, конструкція якого давала можливість управління ресурсами бджолиних гнізд і сімей, що входять до їх складу, покращувала параметри мікроклімату бджолиного житла і підвищувала рівень виживання бджолосімей при зимівлі на точку, а також спрощувала технологічні операції і знижувала трудовитрати при утриманні бджіл і виробництві продукції бджільництва. Поставлене завдання вирішується тим, що у відомому пристрої, що містить днище, на якому розташовано декілька вуликів з стільниками, на кожному з яких встановлений дах, згідно винаходу, на днищі встановлений прямокутний в перетині корпус основи, в кожній із зовнішніх стінок якого виконаний отвір із зовнішньою заслінкою і по два льотки - основний і бічний, а всередині корпусу основи встановлено чотири перегородки, які, в сполученні із зовнішніми стінками корпусу основи, утворюють чотири прямокутні в перетині нижні частини вуликів, дві із стінок яких є стінками корпусу основи, на одній з яких розташований основний льоток, а на іншій - бічний, а дві інші - перегородки, при чому, кожна перегородка в суміжних нижніх частинах вуликів є для однієї з нижніх частин вулика - довгою внутрішньою стороною, а для іншої суміжною з ним нижньою частиною - короткою внутрішньою стороною, і довгими внутрішніми сторонами кожної нижньої частини вуликів в центрі корпусу основи утворена квадратна в перетині центральна порожнина, що закривається кришкою, також в корпусі основи, паралельно днищу, в кожній з нижніх частин вуликів встановлена знімна підлога з отвором і заслінкою, крім того, знімна підлога в кожній з нижніх частин вуликів, з боку основного льотка, виконана з аппареллю, і в перегородках, нижче рівня знімної підлоги, виконані отвори, що закриваються заслінками, а верхніми частинами вуликів є прямокутні в перетині магазинні надставки, що закриваються дахами з вентиляційними отворами, розташованими на одній осі з основними льотками на корпусі основи, при цьому магазинні надставки встановлені щодо один одного з зазорами і стільники в них розташовані паралельно стільникам в нижній частині вулика, що знаходиться в корпусі основи, де їх число перевищує кількість стільників в магазинній надставці, і нижні частини вуликів, не закриті магазинними надставками, забезпечені проміжними дахами. Також, зовнішні стінки корпусу основи можуть бути виконані двошаровими з проміжним теплоізолятором. Крім того, в нижній частині зовнішніх стінок магазинних надставок по периметру виконані канавки. Також, в канавках суміжних магазинних надставок встановлені два взаємноперпендикулярних металеві жолоби. Крім того, в нижній частині вулика може бути встановлено 12 стільників, а в магазинній надставці - 8 стільників, і стільники можуть бути виконані розміром 285 230мм. 91765 6 Крім того, на корпус основи може бути встановлений піддашник, виконаний у вигляді тонкостінної прямокутної призми. Також, на піддашнику можуть бути встановлені рейки для кріплення стільників. Крім того, на піддашник може бути встановлений спільний дах з вентиляційними щілинами, що закриваються, виконаними на одній осі з основними льотками на корпусі основи. Також, днище може бути забезпечене такелажним пристосуванням. Запропонована конструкція мікропасіки Петрова, де нижня частина кожного вулика є суміжною з двома іншими, дозволяє зменшити площу зовнішніх стінок, тим самим, знизити тепловтрати у вуликах до 50%. Додаткове зниження тепловтрат може бути досягнуто виконанням стінок нижнього корпусу двошаровими з проміжним теплоізолятором. Установка магазинних надставок на нижні частини вуликів із зазорами, спрощує в порівнянні з прототипом, виконання технологічних операцій, забезпечує можливість обслуговування вуликів в повному обсязі. Конструкція знімної підлоги з аппареллю, а також виконання в перегородках і знімній підлозі отворів із заслінками дозволяє управляти потоком льотних бджіл. Крім того, управляти ресурсами бджолиних гнізд і сімей можливо трансформацією Мікропасіки в односімейний вулик, в якому корпус основи виконуватиме призначення нижньої частини вулика, а нарощування об'єму гнізда відбуватиметься за рахунок установки піддашнику з стільниками, як магазинних надставок. Суть пропонованої конструкції Мікропасіки Петрова пояснюється на кресленнях. Фіг.1 - основна схема конструкція Мікропасіки, Фіг.2 - схема конструкції Мікропасіки з піддашником і спільним дахом, Фіг.3 - розріз А-А на Фіг.1, схема польоту бджіл, Фіг.4 - розріз А-А Фіг.1, схема управління бджолиним потоком. Мікропасіка Петрова, містить днище 1, яке може бути обладнане такелажним пристосуванням 2. На днищі 1 закріплений корпус 3 основи, на кожній із зовнішніх стінок якого виконані основний льоток 4 і бічний льоток 5. У нижній частині корпусу 3 основи, на кожній його зовнішній стінці виконані зовнішні заслінки 6. Усередині корпусу 3 основи встановлено чотири перегородки 7 так, що вони в сполученні з стінками корпусу 3 основи, утворюють чотири нижні частини 8 вуликів, а в центрі корпусу 3 основи, квадратну в перетині центральну порожнину 9. У кожній з нижніх частин 8 вуликів, паралельно днищу 1 на рівні основного льотка 4 укладена знімна підлога 10 вулика (Фіг.3, Фіг.4). У знімній підлозі 10 вулика виконані отвори 11 із заслінками 12.1 в кожній з перегородок 7 між знімною підлогою 10 вулика і днищем 1, також виконані отвори 13 із заслінками 14. Знімна підлога 10 вулика виконана з аппареллю 15, яка розташована з боку основного льотка 4. На кожну нижню частину 8 вуликів встановлено із зазором (проміжками між ними) прямокутні в перетині менші, ніж нижні частини 3 вуликів, магазинні надставки 16. Магазинні надставки 16 зверху закриваються дахами 17 з вентиляційними отворами 18, що закри 7 ваються, розташованими на одній осі з основним льотком 4. Крім того, по периметру кожної магазинної надставки 16 в нижній їх частині виконані канавки 19, в яких встановлені два розташовані взаємноперпендикулярно металеві жолоби 20 для стоку дощової води. Відкриті, після установки магазинних надставок 16, нижні частини 8 вуликів, закриваються проміжними дахами 21. Центральна порожнина 9 також закривається кришкою 22. На корпус 3 основи може бути встановлений піддашник 23, який є прямокутною призмою. У піддасі 23 можуть бути закріплені рейки 24, а зверху піддашнику 23 може бути укладений спільний дах 25 з вентиляційними щілинами 26, що закриваються, виконаними на одній осі з основним льотком 4. У нижніх частинах 8 вуликів, магазинних надставок 16 встановлені стільники 27. Стільники 27, також можуть бути встановлені у піддасі 23 на рейках 24. Стільники 27 можуть бути виконані розміром 285x230 мм. При таких розмірах рамок кількість стільників 27 в нижній частині 8 вулика і магазинній надставці 16 складає дванадцять і вісім відповідно. Таку конструкцію вулика пропонується назвати «Модель Піски-2008». Функціонування Мікропасіки Петрова відбувається таким чином. При авторесурсній технології (авторесурсна бджолина сім'я - бджолина сім'я, в процесі життєдіяльності якої не використовуються донорські ресурси. Авторесурсна технологія виробництва передбачає утримання бджіл і виробництво продукції з використанням власних ресурсів бджолиних сімей і їх гнізд, без залучення донорів) бджільництва, на нижні частині 8 вуликів, розташовані в корпусі 3 основи, встановлюються магазинні надставки 16, так, що стільники 27 в нижній частині 8 вуликів і в магазинних надставках 16 розташовані паралельно. Магазинні надставки 16 і відкриті нижні частини 3 вуликів закриваються дахами 17 і проміжними дахами 19 відповідно. Центральна порожнина 9 закривається також кришкою 20. Центральна порожнина 9 може бути використана в літній час для розташування в ній напувалки рідкими кормами, а в зимовий час - для збереження запасної матки у складі нуклеуса. При цьому знімна підлога 10 вулика встановлена так, що бджоли через основний льоток 4 по аппареллі 15 без перешкод проникають в нижні частини 8 вуликів і магазинні надставки 16. Екстремум експлуатаційних і виробничих показників передбачається отримати, коли, в нижній частині 8 вулика встановлено стільників 25 розміром 285x230 мм в кількості дванадцяти одиниць, а в магазинній надставці 16 вісім одиниць («Модель Піски-2008»). При необхідності здійснення операцій міграції льотних бджіл в сусідню сім'ю необхідно відкрити 91765 8 зовнішні заслінки 6 в стінках корпусу 3 основи і, діставши доступ до знімної підлоги 10 вулика, перевернути його на 180°, тим самим, припиняючи доступ льотних бджіл до свого гнізда. Таким прийомом направляють потік льотних бджіл в підпільний простір (показано стрілками на Фіг.4). Через отвори 13 в перегородках 7 і відкриті заслінки 12 отворів 11 в підлозі 10 бджоли донорів «мусять проситись» у вулик реципієнтів. При цьому бджолині сім'ї донорів можуть користуватися бічним льотком 5. До них, що втратили ресурс льотних бджіл, застосовуються відомі заходи: забезпечення водою та ін. Таким чином, здійснюється міграція ресурсів льотних бджіл в різних комбінаціях від варіантів, які в практичному бджільництві отримали назву «Двохматкові технології», до колективізації ресурсів чотирьох і навіть восьми сімей. Розширення об'єму вулика сім'ї реципієнта здійснюється двома способами: - нарощуванням «хмарочоса» магазинних надставок 16, що має межу стійкості конструкції і технологічних можливостей проводити ці роботи; - трансформацією Мікропасіки в односімейне бджолине житло, за рахунок нарощування об'єму вулика бджолиної сім'ї - реципієнта з використанням піддашника 23, в якому закріплені рейки 24 з встановленими на них стільниками 27. Об'єм піддашника 23, який в даному випадку використовується, як «супермагазинної» надставки може складати до 50-ти стільників Дадана-Блатта. Можливе нарощування у висоту до п'яти піддашників 23 з стільниками 27. Можливе використання Мікропасіки Петрова в трьох варіантах кліматичних умов: - при «теплому кліматі» - корпус 3 основи і магазинні надставки 16 не мають додаткового теплозахисту. - при «помірному кліматі» - в зимовий час магазинні надставки 16 закриваються піддашниками 23, який спирається на корпус 3 основи. Крім того, магазинні надставки 16 додатково накриті спільним дахом 25. - при «холодному кліматі» - Мікропасіка Петрова виконана з двошаровими стінками корпусу 3 основи, магазинні надставки 16 закриті піддашником 23, який спирається на корпус 3 основи і зверху його укладений спільний дах 25. Зручність проведення пасічних робіт з магазинними надставками 16 забезпечують канавки 19, полегшуючи маніпуляції бджоляра. При використанні технічних засобів механізації для виконання трудомістких процесів, на фермерських бджільницьких господарствах застосовується оснащення днища 1 такелажем 2. Таким чином, запропонована конструкція Мікропасіки Петрова вирішує всі поставлені завдання. 9 Комп’ютерна верстка Т. Чепелева 91765 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
