Підбирач мульчі з рядків картоплі

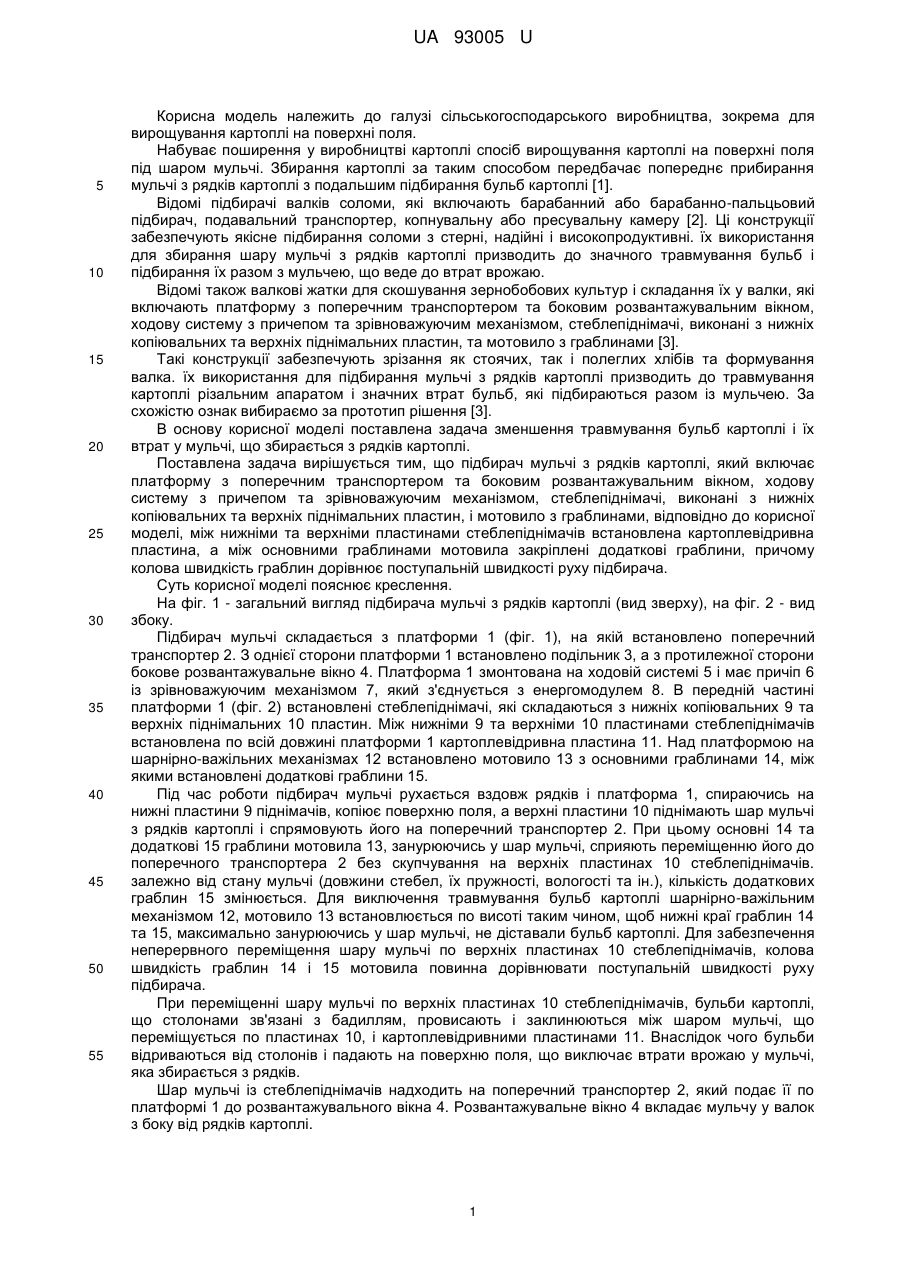

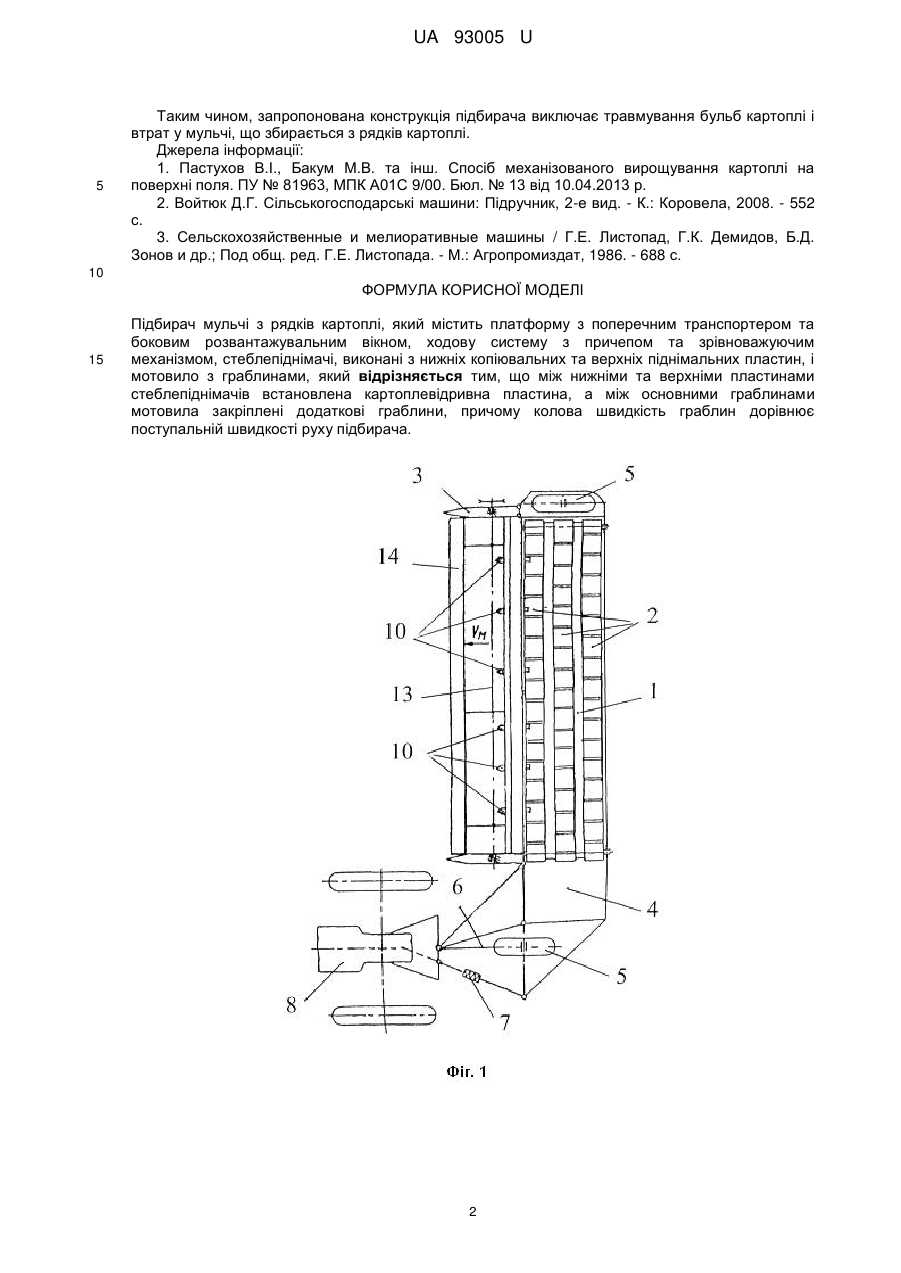

Реферат: Підбирач мульчі з рядків картоплі містить платформу з поперечним транспортером та боковим розвантажувальним вікном, ходову систему з причепом та зрівноважуючим механізмом, стеблепіднімачі, виконані з нижніх копіювальних та верхніх піднімальних пластин, і мотовило з граблинами. Між нижніми та верхніми пластинами стеблепіднімачів встановлена картоплевідривна пластина, а між основними граблинами мотовила закріплені додаткові граблини. Колова швидкість граблин дорівнює поступальній швидкості руху підбирача. UA 93005 U (12) UA 93005 U UA 93005 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема для вирощування картоплі на поверхні поля. Набуває поширення у виробництві картоплі спосіб вирощування картоплі на поверхні поля під шаром мульчі. Збирання картоплі за таким способом передбачає попереднє прибирання мульчі з рядків картоплі з подальшим підбирання бульб картоплі [1]. Відомі підбирачі валків соломи, які включають барабанний або барабанно-пальцьовий підбирач, подавальний транспортер, копнувальну або пресувальну камеру [2]. Ці конструкції забезпечують якісне підбирання соломи з стерні, надійні і високопродуктивні. їх використання для збирання шару мульчі з рядків картоплі призводить до значного травмування бульб і підбирання їх разом з мульчею, що веде до втрат врожаю. Відомі також валкові жатки для скошування зернобобових культур і складання їх у валки, які включають платформу з поперечним транспортером та боковим розвантажувальним вікном, ходову систему з причепом та зрівноважуючим механізмом, стеблепіднімачі, виконані з нижніх копіювальних та верхніх піднімальних пластин, та мотовило з граблинами [3]. Такі конструкції забезпечують зрізання як стоячих, так і полеглих хлібів та формування валка. їх використання для підбирання мульчі з рядків картоплі призводить до травмування картоплі різальним апаратом і значних втрат бульб, які підбираються разом із мульчею. За схожістю ознак вибираємо за прототип рішення [3]. В основу корисної моделі поставлена задача зменшення травмування бульб картоплі і їх втрат у мульчі, що збирається з рядків картоплі. Поставлена задача вирішується тим, що підбирач мульчі з рядків картоплі, який включає платформу з поперечним транспортером та боковим розвантажувальним вікном, ходову систему з причепом та зрівноважуючим механізмом, стеблепіднімачі, виконані з нижніх копіювальних та верхніх піднімальних пластин, і мотовило з граблинами, відповідно до корисної моделі, між нижніми та верхніми пластинами стеблепіднімачів встановлена картоплевідривна пластина, а між основними граблинами мотовила закріплені додаткові граблини, причому колова швидкість граблин дорівнює поступальній швидкості руху підбирача. Суть корисної моделі пояснює креслення. На фіг. 1 - загальний вигляд підбирача мульчі з рядків картоплі (вид зверху), на фіг. 2 - вид збоку. Підбирач мульчі складається з платформи 1 (фіг. 1), на якій встановлено поперечний транспортер 2. З однієї сторони платформи 1 встановлено подільник 3, а з протилежної сторони бокове розвантажувальне вікно 4. Платформа 1 змонтована на ходовій системі 5 і має причіп 6 із зрівноважуючим механізмом 7, який з'єднується з енергомодулем 8. В передній частині платформи 1 (фіг. 2) встановлені стеблепіднімачі, які складаються з нижніх копіювальних 9 та верхніх піднімальних 10 пластин. Між нижніми 9 та верхніми 10 пластинами стеблепіднімачів встановлена по всій довжині платформи 1 картоплевідривна пластина 11. Над платформою на шарнірно-важільних механізмах 12 встановлено мотовило 13 з основними граблинами 14, між якими встановлені додаткові граблини 15. Під час роботи підбирач мульчі рухається вздовж рядків і платформа 1, спираючись на нижні пластини 9 піднімачів, копіює поверхню поля, а верхні пластини 10 піднімають шар мульчі з рядків картоплі і спрямовують його на поперечний транспортер 2. При цьому основні 14 та додаткові 15 граблини мотовила 13, занурюючись у шар мульчі, сприяють переміщенню його до поперечного транспортера 2 без скупчування на верхніх пластинах 10 стеблепіднімачів. залежно від стану мульчі (довжини стебел, їх пружності, вологості та ін.), кількість додаткових граблин 15 змінюється. Для виключення травмування бульб картоплі шарнірно-важільним механізмом 12, мотовило 13 встановлюється по висоті таким чином, щоб нижні краї граблин 14 та 15, максимально занурюючись у шар мульчі, не діставали бульб картоплі. Для забезпечення неперервного переміщення шару мульчі по верхніх пластинах 10 стеблепіднімачів, колова швидкість граблин 14 і 15 мотовила повинна дорівнювати поступальній швидкості руху підбирача. При переміщенні шару мульчі по верхніх пластинах 10 стеблепіднімачів, бульби картоплі, що столонами зв'язані з бадиллям, провисають і заклинюються між шаром мульчі, що переміщується по пластинах 10, і картоплевідривними пластинами 11. Внаслідок чого бульби відриваються від столонів і падають на поверхню поля, що виключає втрати врожаю у мульчі, яка збирається з рядків. Шар мульчі із стеблепіднімачів надходить на поперечний транспортер 2, який подає її по платформі 1 до розвантажувального вікна 4. Розвантажувальне вікно 4 вкладає мульчу у валок з боку від рядків картоплі. 1 UA 93005 U 5 Таким чином, запропонована конструкція підбирача виключає травмування бульб картоплі і втрат у мульчі, що збирається з рядків картоплі. Джерела інформації: 1. Пастухов В.І., Бакум М.В. та інш. Спосіб механізованого вирощування картоплі на поверхні поля. ПУ № 81963, МПК А01С 9/00. Бюл. № 13 від 10.04.2013 р. 2. Войтюк Д.Г. Сільськогосподарські машини: Підручник, 2-е вид. - К.: Коровела, 2008. - 552 с. 3. Сельскохозяйственные и мелиоративные машины / Г.Е. Листопад, Г.К. Демидов, Б.Д. Зонов и др.; Под общ. ред. Г.Е. Листопада. - М.: Агропромиздат, 1986. - 688 с. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Підбирач мульчі з рядків картоплі, який містить платформу з поперечним транспортером та боковим розвантажувальним вікном, ходову систему з причепом та зрівноважуючим механізмом, стеблепіднімачі, виконані з нижніх копіювальних та верхніх піднімальних пластин, і мотовило з граблинами, який відрізняється тим, що між нижніми та верхніми пластинами стеблепіднімачів встановлена картоплевідривна пластина, а між основними граблинами мотовила закріплені додаткові граблини, причому колова швидкість граблин дорівнює поступальній швидкості руху підбирача. 2 UA 93005 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
