Пристрій для визначення миттєвого модуля зсуву гуми

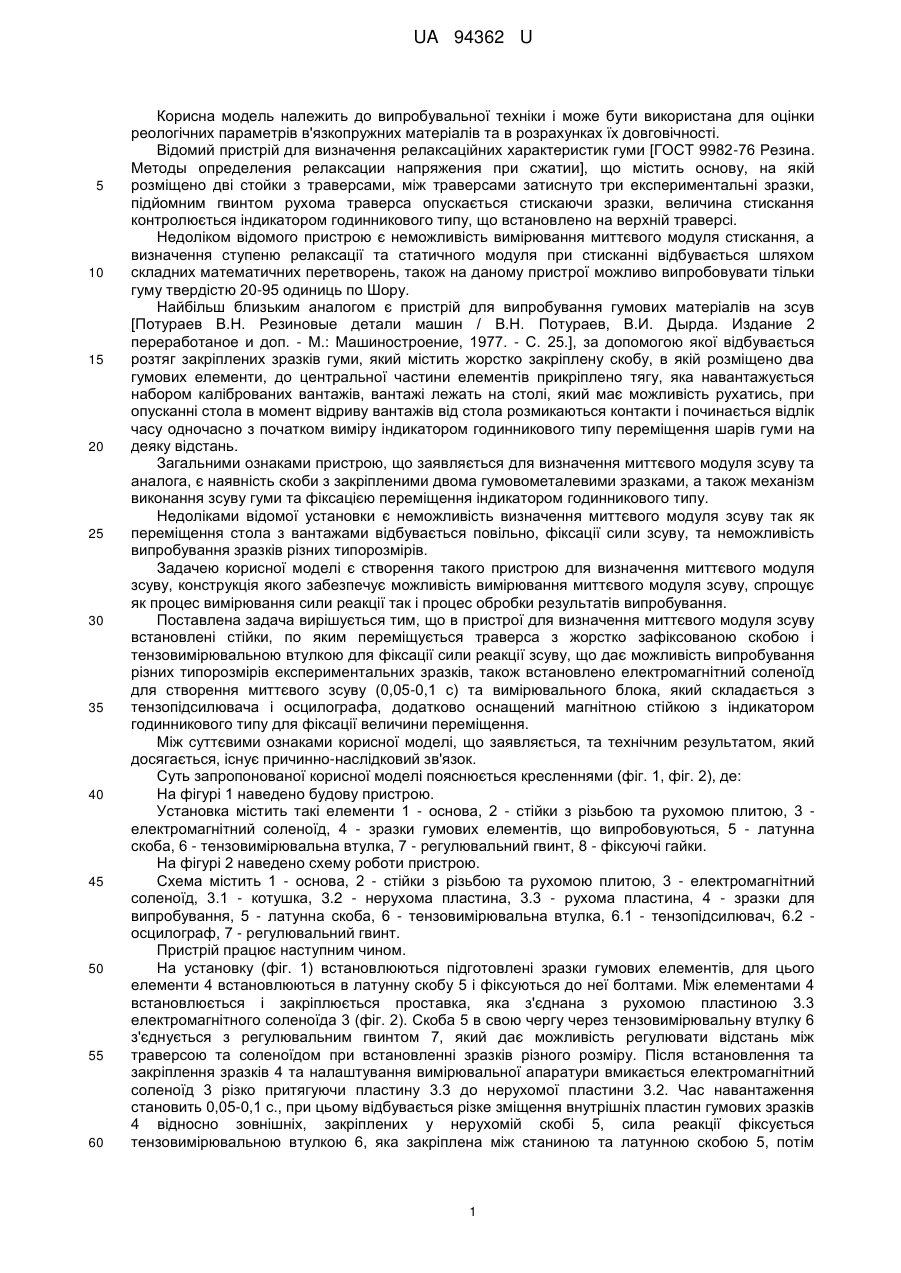

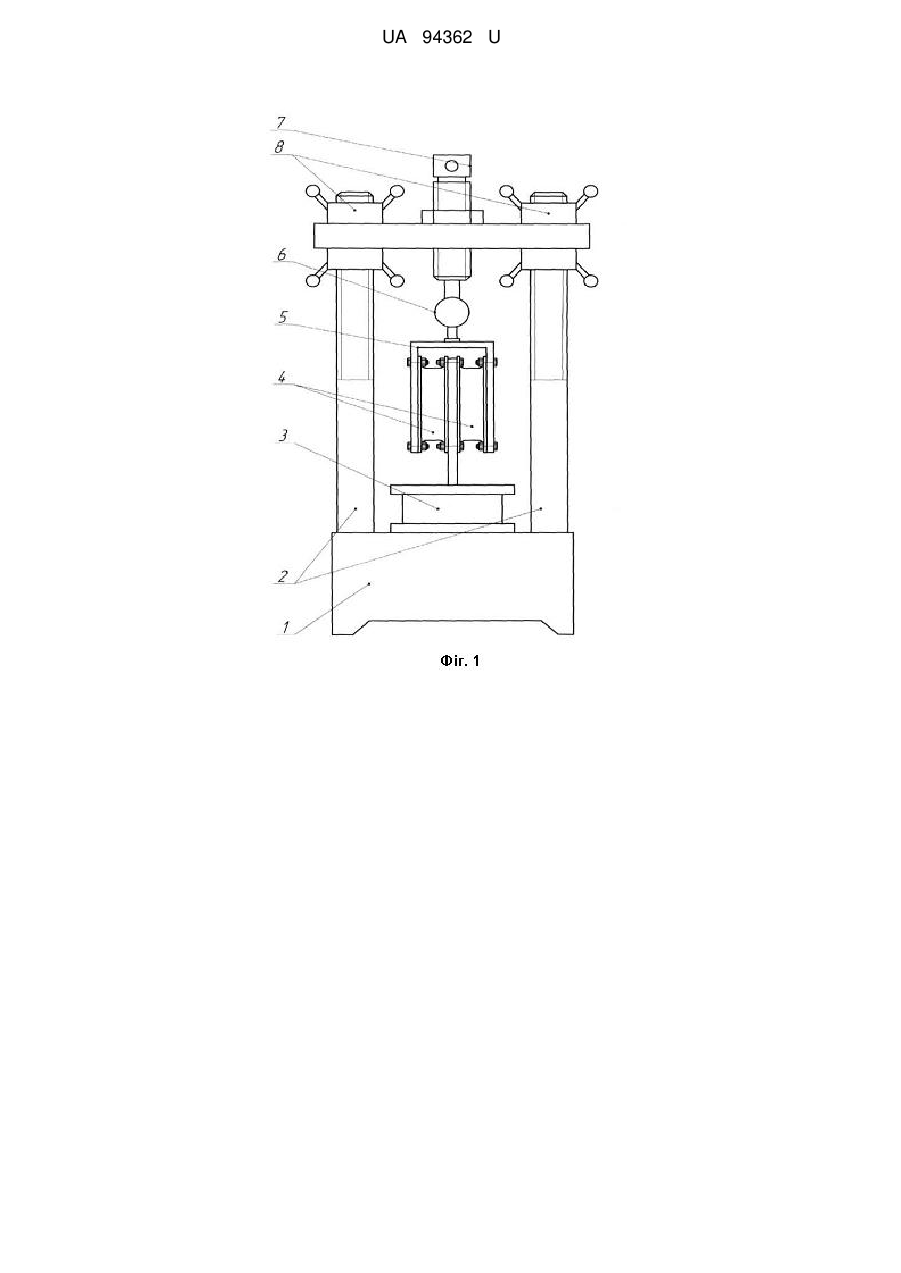

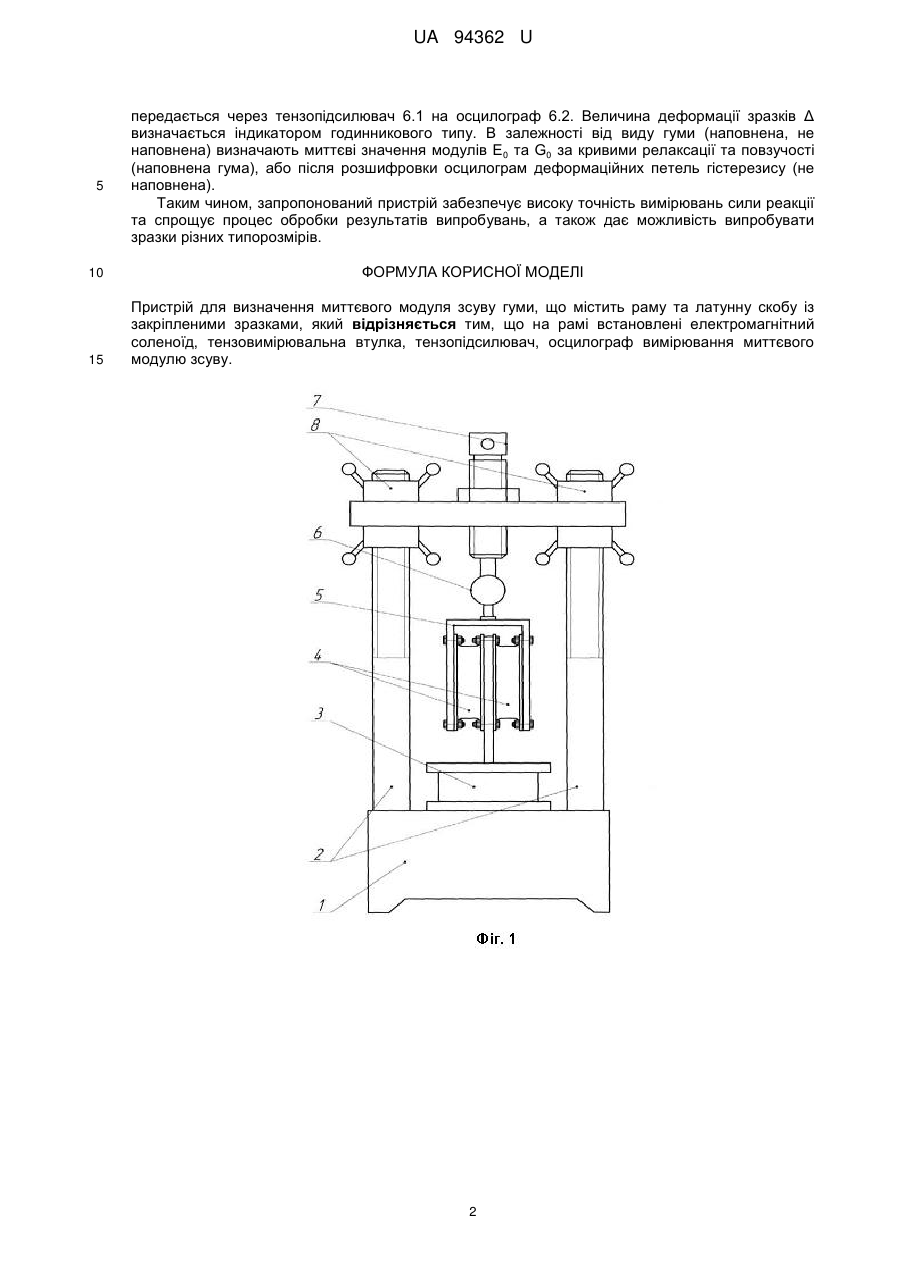

Реферат: Пристрій для визначення миттєвого модуля зсуву гуми містить раму та латунну скобу із закріпленими зразками. На рамі встановлені електромагнітний соленоїд, тензовимірювальна втулка, тензопідсилювач, осцилограф вимірювання миттєвого модулю зсуву. UA 94362 U (12) UA 94362 U UA 94362 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до випробувальної техніки і може бути використана для оцінки реологічних параметрів в'язкопружних матеріалів та в розрахунках їх довговічності. Відомий пристрій для визначення релаксаційних характеристик гуми [ГОСТ 9982-76 Резина. Методы определения релаксации напряжения при сжатии], що містить основу, на якій розміщено дві стойки з траверсами, між траверсами затиснуто три експериментальні зразки, підйомним гвинтом рухома траверса опускається стискаючи зразки, величина стискання контролюється індикатором годинникового типу, що встановлено на верхній траверсі. Недоліком відомого пристрою є неможливість вимірювання миттєвого модуля стискання, а визначення ступеню релаксації та статичного модуля при стисканні відбувається шляхом складних математичних перетворень, також на даному пристрої можливо випробовувати тільки гуму твердістю 20-95 одиниць по Шору. Найбільш близьким аналогом є пристрій для випробування гумових матеріалів на зсув [Потураев В.Н. Резиновые детали машин / В.Η. Потураев, В.И. Дырда. Издание 2 переработаное и доп. - Μ.: Машиностроение, 1977. - С. 25.], за допомогою якої відбувається розтяг закріплених зразків гуми, який містить жорстко закріплену скобу, в якій розміщено два гумових елементи, до центральної частини елементів прикріплено тягу, яка навантажується набором каліброваних вантажів, вантажі лежать на столі, який має можливість рухатись, при опусканні стола в момент відриву вантажів від стола розмикаються контакти і починається відлік часу одночасно з початком виміру індикатором годинникового типу переміщення шарів гуми на деяку відстань. Загальними ознаками пристрою, що заявляється для визначення миттєвого модуля зсуву та аналога, є наявність скоби з закріпленими двома гумовометалевими зразками, а також механізм виконання зсуву гуми та фіксацією переміщення індикатором годинникового типу. Недоліками відомої установки є неможливість визначення миттєвого модуля зсуву так як переміщення стола з вантажами відбувається повільно, фіксації сили зсуву, та неможливість випробування зразків різних типорозмірів. Задачею корисної моделі є створення такого пристрою для визначення миттєвого модуля зсуву, конструкція якого забезпечує можливість вимірювання миттєвого модуля зсуву, спрощує як процес вимірювання сили реакції так і процес обробки результатів випробування. Поставлена задача вирішується тим, що в пристрої для визначення миттєвого модуля зсуву встановлені стійки, по яким переміщується траверса з жорстко зафіксованою скобою і тензовимірювальною втулкою для фіксації сили реакції зсуву, що дає можливість випробування різних типорозмірів експериментальних зразків, також встановлено електромагнітний соленоїд для створення миттєвого зсуву (0,05-0,1 с) та вимірювального блока, який складається з тензопідсилювача і осцилографа, додатково оснащений магнітною стійкою з індикатором годинникового типу для фіксації величини переміщення. Між суттєвими ознаками корисної моделі, що заявляється, та технічним результатом, який досягається, існує причинно-наслідковий зв'язок. Суть запропонованої корисної моделі пояснюється кресленнями (фіг. 1, фіг. 2), де: На фігурі 1 наведено будову пристрою. Установка містить такі елементи 1 - основа, 2 - стійки з різьбою та рухомою плитою, 3 електромагнітний соленоїд, 4 - зразки гумових елементів, що випробовуються, 5 - латунна скоба, 6 - тензовимірювальна втулка, 7 - регулювальний гвинт, 8 - фіксуючі гайки. На фігурі 2 наведено схему роботи пристрою. Схема містить 1 - основа, 2 - стійки з різьбою та рухомою плитою, 3 - електромагнітний соленоїд, 3.1 - котушка, 3.2 - нерухома пластина, 3.3 - рухома пластина, 4 - зразки для випробування, 5 - латунна скоба, 6 - тензовимірювальна втулка, 6.1 - тензопідсилювач, 6.2 осцилограф, 7 - регулювальний гвинт. Пристрій працює наступним чином. На установку (фіг. 1) встановлюються підготовлені зразки гумових елементів, для цього елементи 4 встановлюються в латунну скобу 5 і фіксуються до неї болтами. Між елементами 4 встановлюється і закріплюється проставка, яка з'єднана з рухомою пластиною 3.3 електромагнітного соленоїда 3 (фіг. 2). Скоба 5 в свою чергу через тензовимірювальну втулку 6 з'єднується з регулювальним гвинтом 7, який дає можливість регулювати відстань між траверсою та соленоїдом при встановленні зразків різного розміру. Після встановлення та закріплення зразків 4 та налаштування вимірювальної апаратури вмикається електромагнітний соленоїд 3 різко притягуючи пластину 3.3 до нерухомої пластини 3.2. Час навантаження становить 0,05-0,1 с., при цьому відбувається різке зміщення внутрішніх пластин гумових зразків 4 відносно зовнішніх, закріплених у нерухомій скобі 5, сила реакції фіксується тензовимірювальною втулкою 6, яка закріплена між станиною та латунною скобою 5, потім 1 UA 94362 U 5 передається через тензопідсилювач 6.1 на осцилограф 6.2. Величина деформації зразків Δ визначається індикатором годинникового типу. В залежності від виду гуми (наповнена, не наповнена) визначають миттєві значення модулів Е0 та G0 за кривими релаксації та повзучості (наповнена гума), або після розшифровки осцилограм деформаційних петель гістерезису (не наповнена). Таким чином, запропонований пристрій забезпечує високу точність вимірювань сили реакції та спрощує процес обробки результатів випробувань, а також дає можливість випробувати зразки різних типорозмірів. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для визначення миттєвого модуля зсуву гуми, що містить раму та латунну скобу із закріпленими зразками, який відрізняється тим, що на рамі встановлені електромагнітний соленоїд, тензовимірювальна втулка, тензопідсилювач, осцилограф вимірювання миттєвого модулю зсуву. 2 UA 94362 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
