Спосіб генерування активних мікрочастинок і випромінювання і пристрій для його здійснення

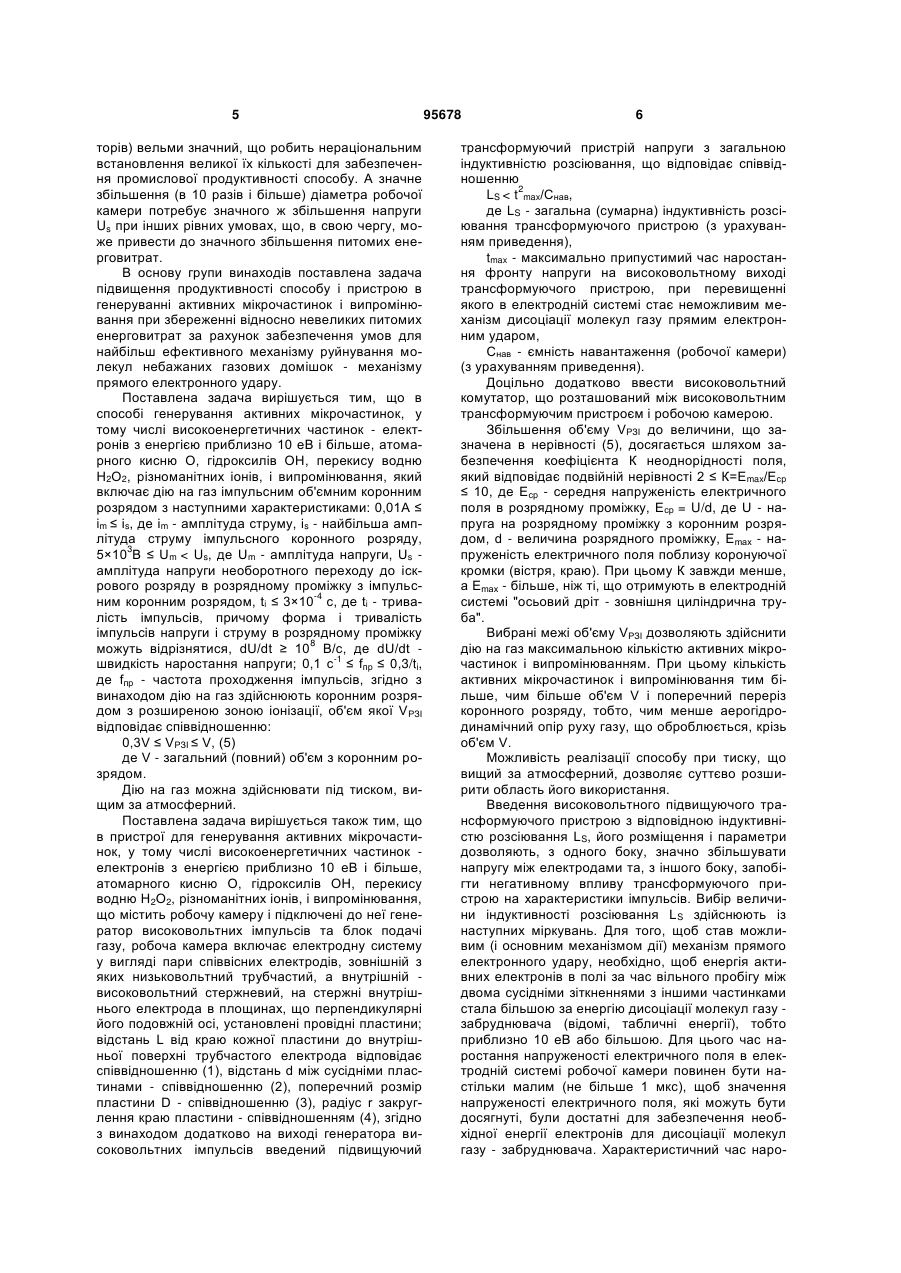

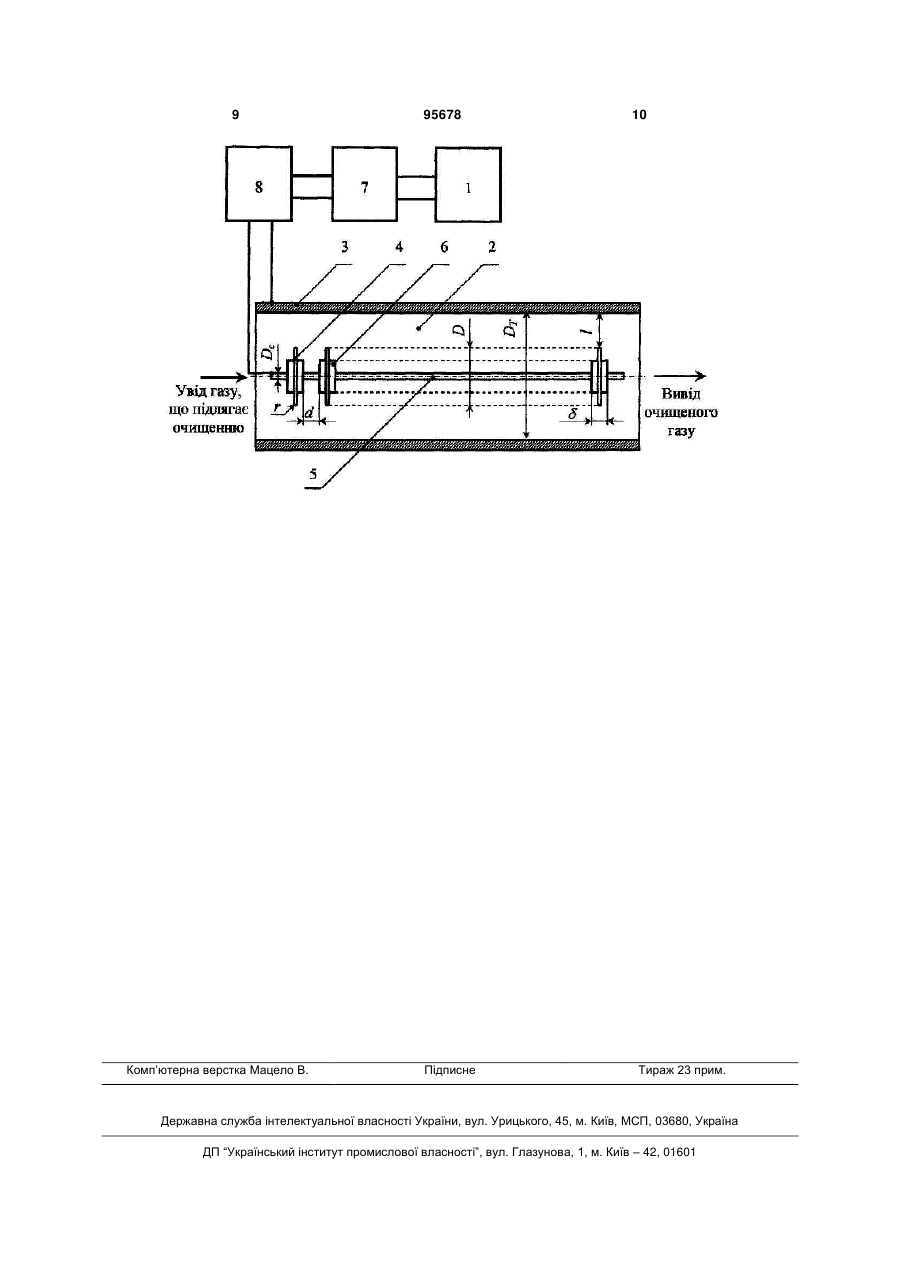

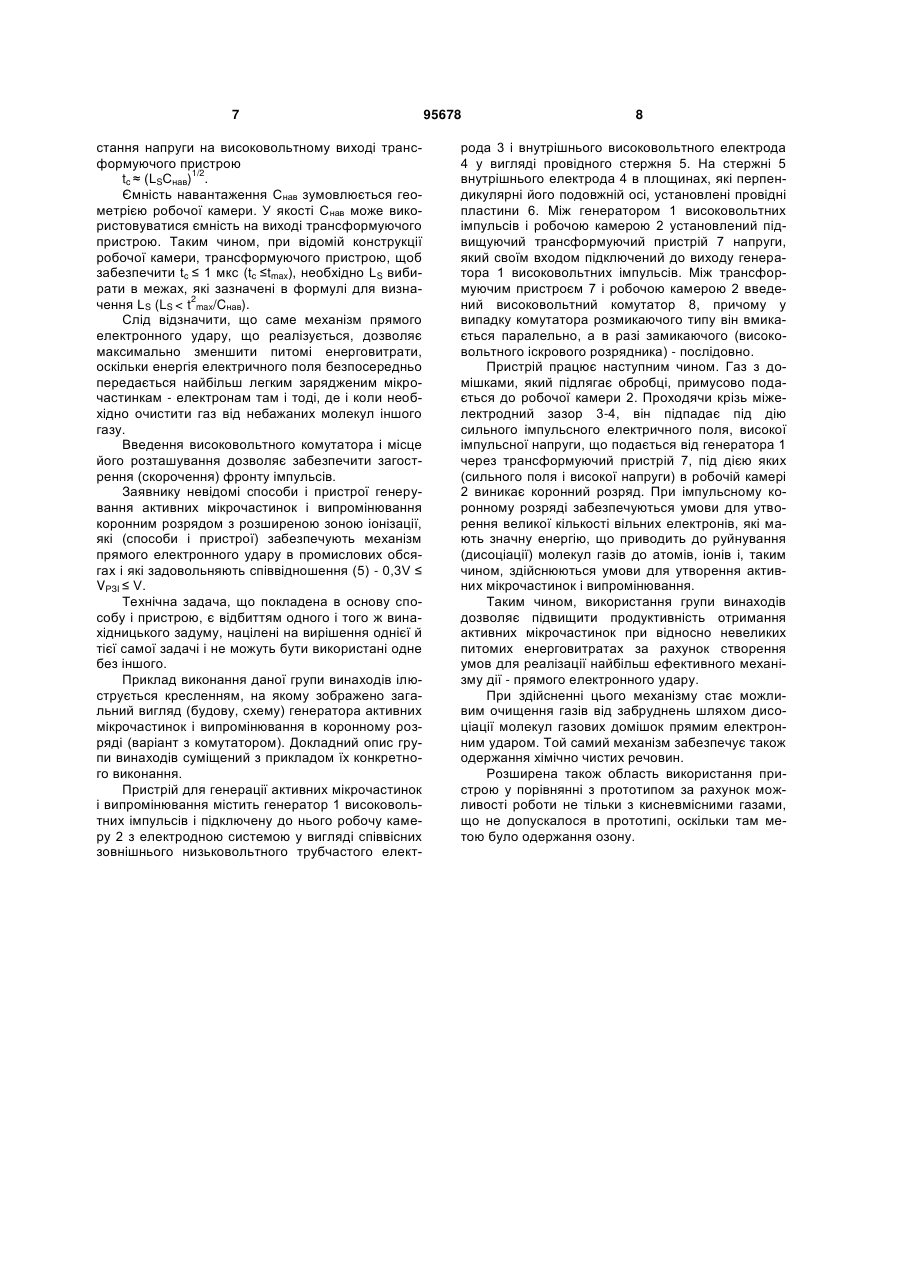

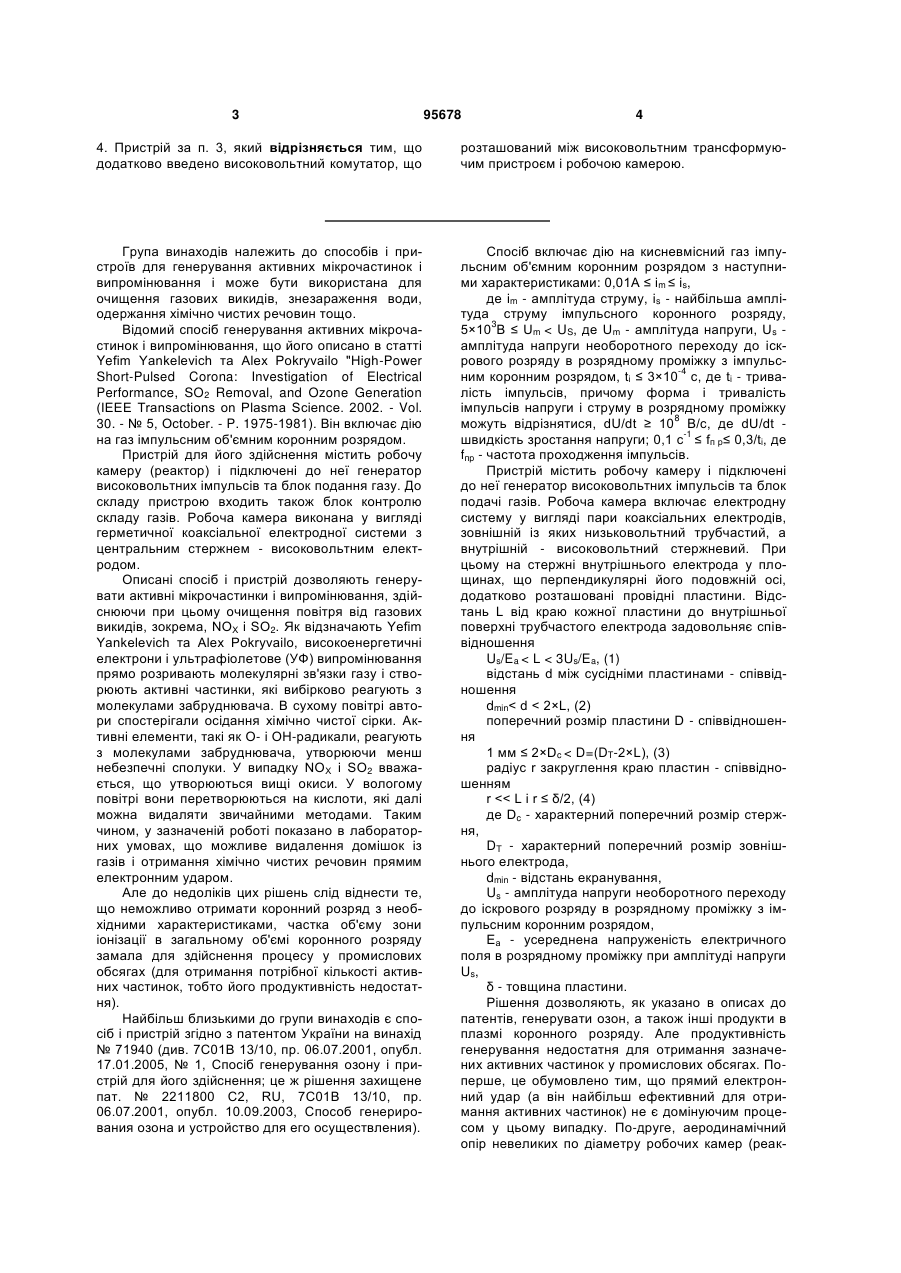

1. Спосіб генерування активних мікрочастинок і випромінювання, який включає дію на газ імпульсним об'ємним коронним розрядом з наступними характеристиками: - амплітуда струму (іm) 0,01А ≤ im ≤ is, де is - найбільша амплітуда струму імпульсного коронного розряду, 3 - амплітуда напруги (Um) 5×10 В ≤ Um < US, де US - амплітуда напруги необоротного переходу до іскрового розряду в розрядному проміжку з імпульсним коронним розрядом, -4 - тривалість імпульсів (ti) ti ≤ 3×10 с, причому форма і тривалість імпульсів напруги і струму в розрядному проміжку можуть відрізнятися, - швидкість наростання напруги (dU/dt) dU/dt ≥ 8 10 В/с, -1 - частота проходження імпульсів (fпр) 0,1 с ≤ fпр ≤ 0,3/ti, який відрізняється тим, що при дії на газ об'ємного коронного розряду здійснюють розширення зони іонізації, об'єм якої VРЗІ задовольняє співвідношення: 0,3V ≤ VРЗІ ≤ V, де V - загальний (повний) об'єм коронного розряду. 2. Спосіб за п. 1, який відрізняється тим, що дію на газ здійснюють під тиском, вищим за атмосферний. 3. Пристрій для генерування активних мікрочастинок і випромінювання, що містить робочу камеру і підключені до неї генератор високовольтних імпу 2 (19) 1 3 95678 4 4. Пристрій за п. 3, який відрізняється тим, що додатково введено високовольтний комутатор, що розташований між високовольтним трансформуючим пристроєм і робочою камерою. Група винаходів належить до способів і пристроїв для генерування активних мікрочастинок і випромінювання і може бути використана для очищення газових викидів, знезараження води, одержання хімічно чистих речовин тощо. Відомий спосіб генерування активних мікрочастинок і випромінювання, що його описано в статті Yefim Yankelevich та Alex Pokryvailo "High-Power Short-Pulsed Corona: Investigation of Electrical Performance, SO2 Removal, and Ozone Generation (ІЕЕЕ Transactions on Plasma Science. 2002. - Vol. 30. - № 5, October. - P. 1975-1981). Він включає дію на газ імпульсним об'ємним коронним розрядом. Пристрій для його здійснення містить робочу камеру (реактор) і підключені до неї генератор високовольтних імпульсів та блок подання газу. До складу пристрою входить також блок контролю складу газів. Робоча камера виконана у вигляді герметичної коаксіальної електродної системи з центральним стержнем - високовольтним електродом. Описані спосіб і пристрій дозволяють генерувати активні мікрочастинки і випромінювання, здійснюючи при цьому очищення повітря від газових викидів, зокрема, NOХ і SO2. Як відзначають Yefim Yankelevich та Alex Pokryvailo, високоенергетичні електрони і ультрафіолетове (УФ) випромінювання прямо розривають молекулярні зв'язки газу і створюють активні частинки, які вибірково реагують з молекулами забруднювача. В сухому повітрі автори спостерігали осідання хімічно чистої сірки. Активні елементи, такі як О- і ОН-радикали, реагують з молекулами забруднювача, утворюючи менш небезпечні сполуки. У випадку NOХ і SO2 вважається, що утворюються вищі окиси. У вологому повітрі вони перетворюються на кислоти, які далі можна видаляти звичайними методами. Таким чином, у зазначеній роботі показано в лабораторних умовах, що можливе видалення домішок із газів і отримання хімічно чистих речовин прямим електронним ударом. Але до недоліків цих рішень слід віднести те, що неможливо отримати коронний розряд з необхідними характеристиками, частка об'єму зони іонізації в загальному об'ємі коронного розряду замала для здійснення процесу у промислових обсягах (для отримання потрібної кількості активних частинок, тобто його продуктивність недостатня). Найбільш близькими до групи винаходів є спосіб і пристрій згідно з патентом України на винахід № 71940 (див. 7С01В 13/10, пр. 06.07.2001, опубл. 17.01.2005, № 1, Спосіб генерування озону і пристрій для його здійснення; це ж рішення захищене пат. № 2211800 С2, RU, 7C01B 13/10, пр. 06.07.2001, опубл. 10.09.2003, Способ генерирования озона и устройство для его осуществления). Спосіб включає дію на кисневмісний газ імпульсним об'ємним коронним розрядом з наступними характеристиками: 0,01А ≤ im ≤ is, де іm - амплітуда струму, is - найбільша амплітуда струму імпульсного коронного розряду, 3 5×10 В ≤ Um < US, де Um - амплітуда напруги, Us амплітуда напруги необоротного переходу до іскрового розряду в розрядному проміжку з імпульс-4 ним коронним розрядом, ti ≤ 3×10 с, де ti - тривалість імпульсів, причому форма і тривалість імпульсів напруги і струму в розрядному проміжку 8 можуть відрізнятися, dU/dt ≥ 10 В/с, де dU/dt -1 швидкість зростання напруги; 0,1 с ≤ fп р≤ 0,3/ti, де fпр - частота проходження імпульсів. Пристрій містить робочу камеру і підключені до неї генератор високовольтних імпульсів та блок подачі газів. Робоча камера включає електродну систему у вигляді пари коаксіальних електродів, зовнішній із яких низьковольтний трубчастий, а внутрішній - високовольтний стержневий. При цьому на стержні внутрішнього електрода у площинах, що перпендикулярні його подовжній осі, додатково розташовані провідні пластини. Відстань L від краю кожної пластини до внутрішньої поверхні трубчастого електрода задовольняє співвідношення Us/Ea < L < 3Us/Ea, (1) відстань d між сусідніми пластинами - співвідношення dmin< d < 2×L, (2) поперечний розмір пластини D - співвідношення 1 мм ≤ 2×Dc < D=(DT-2×L), (3) радіус r закруглення краю пластин - співвідношенням r
