Кліткова батарея

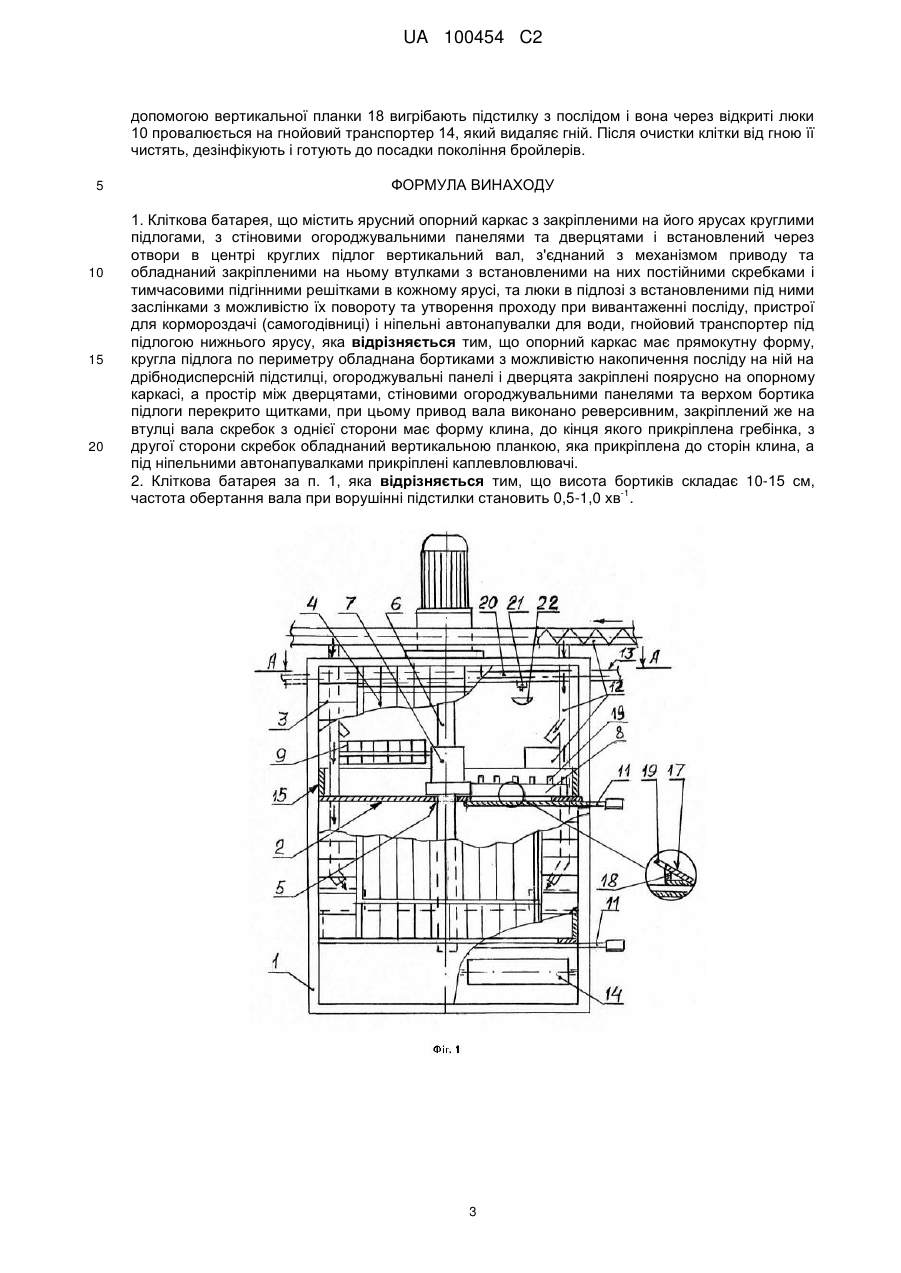

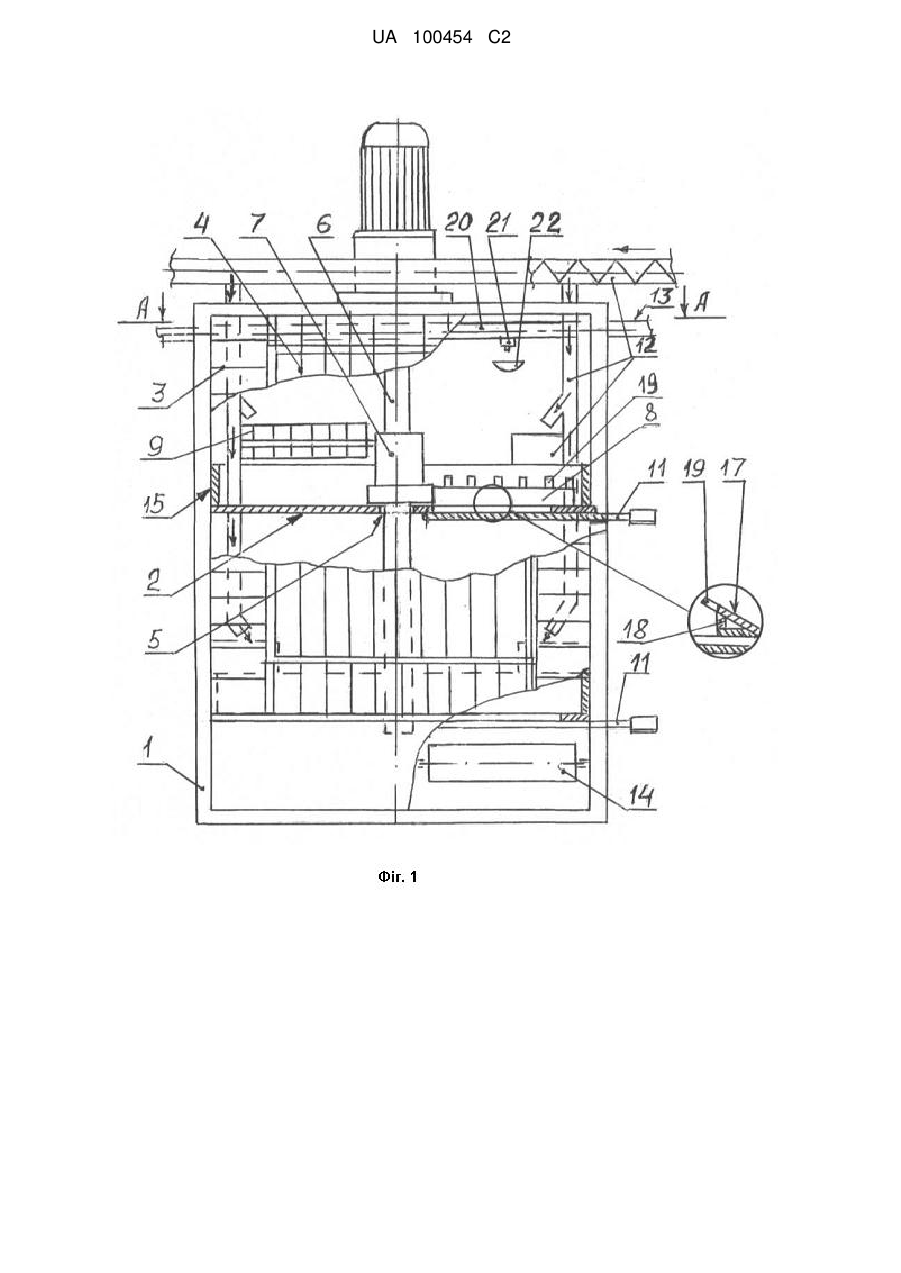

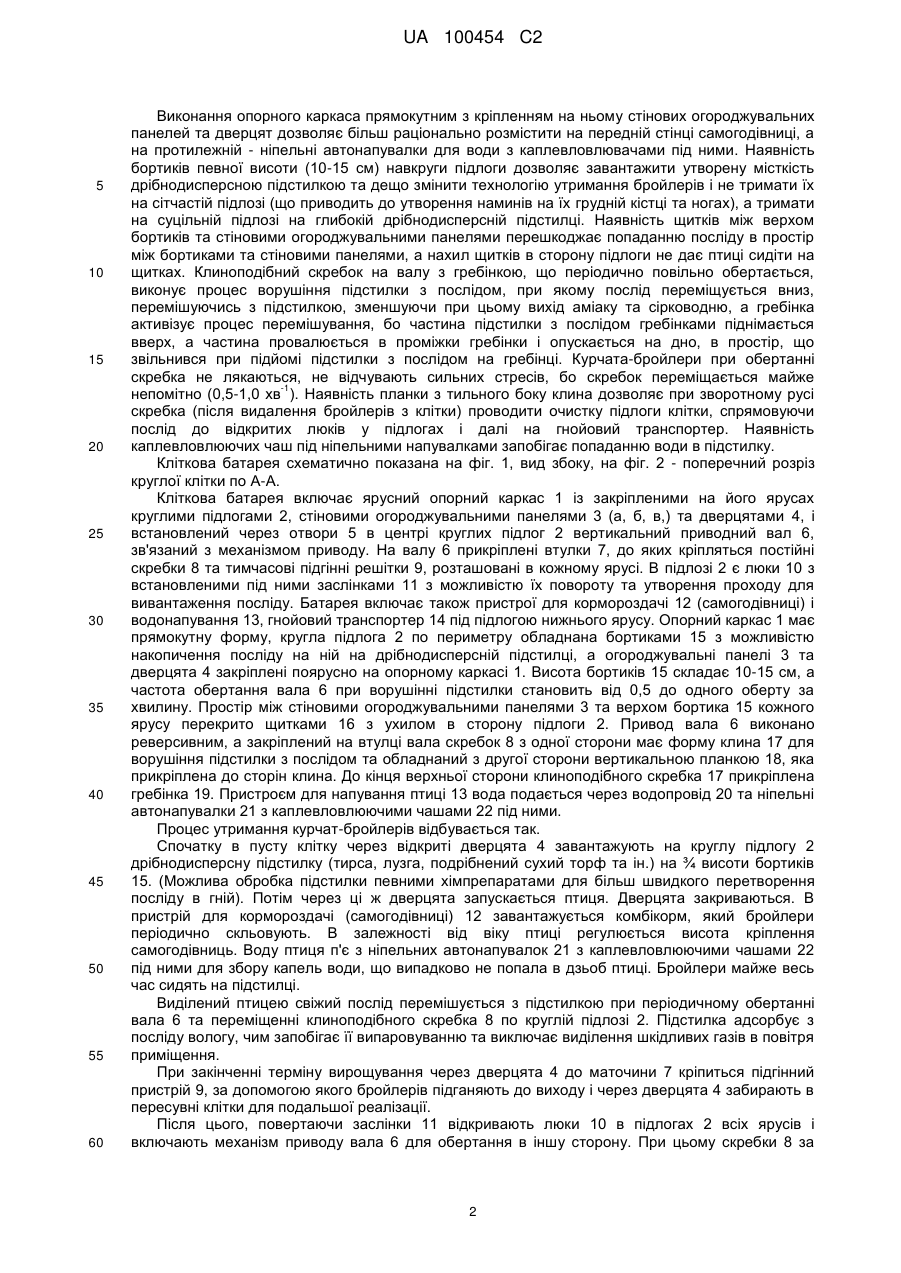

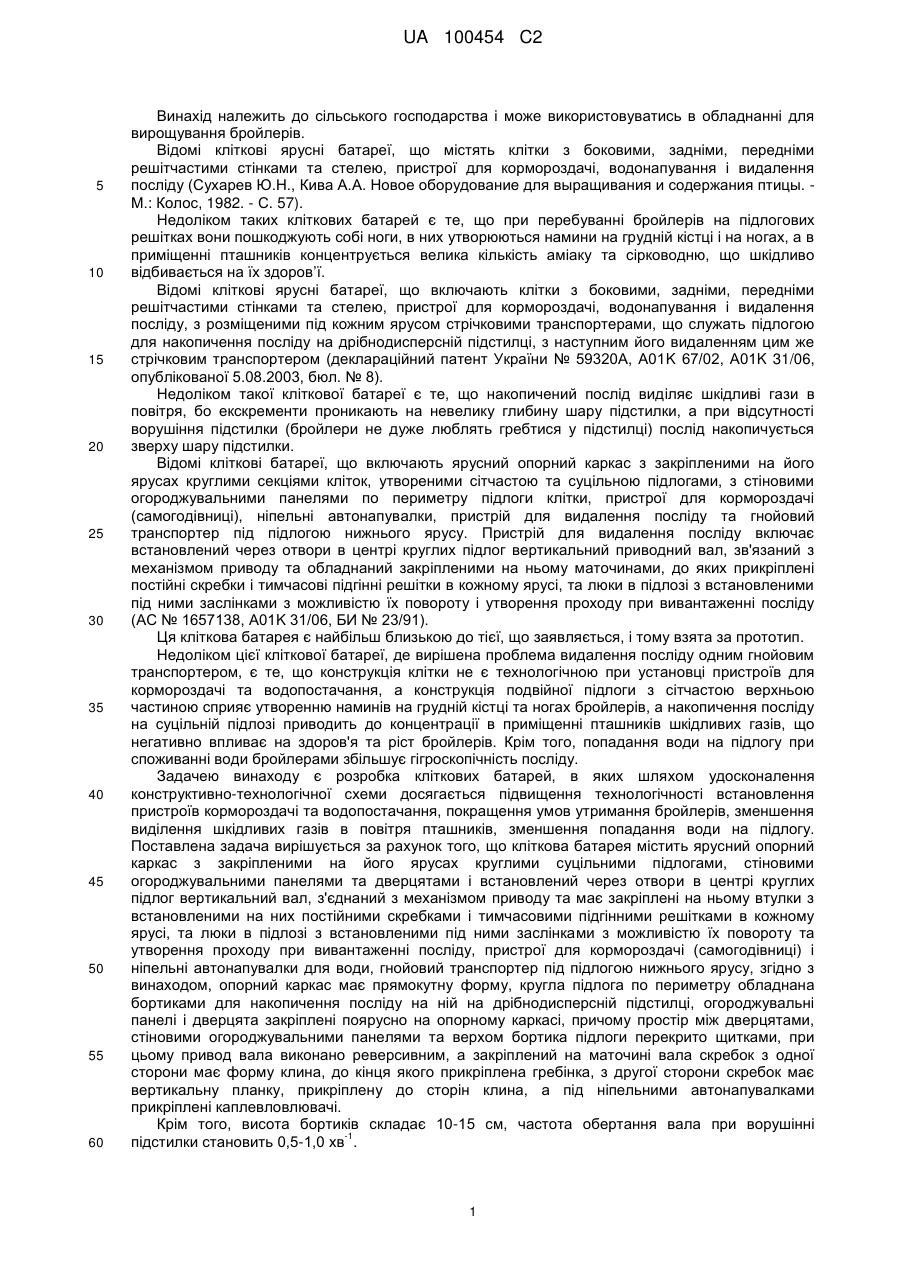

Реферат: Кліткова батарея містить ярусний опорний каркас з закріпленими на його ярусах круглими підлогами, зі стіновими огороджувальними панелями та дверцятами і встановлений через отвори в центрі круглих підлог приводний вал, з'єднаний з механізмом приводу та містить закріплені на валу маточину, з встановленими на них постійними скребками і тимчасовими підгінними решітками в кожному ярусі, та люки в підлозі, з встановленими під ними заслінками з можливістю їх повороту та утворення проходу для вивантаження посліду, пристрої для кормороздачі (самогодівниці) і ніпельні водонапувалки з краплевловлюючими чашами під ними, гнойовий транспортер під підлогами нижнього ярусу. Опорний каркас має прямокутну форму, кругла підлога по периметру має бортики з можливістю накопичення посліду на ній на дрібнодисперсній підстилці. Огороджувальні панелі та дверцята закріплені на опорному каркасі, а простір між стіновими огороджувальними панелями та бортиком підлоги перекрито щитками, похилими в сторону підлоги. Привід вала виконано реверсивним, а скребок на ньому з одної сторони має форму клина з гребінкою для ворушіння підстилки з послідом та містить з другої сторони вертикальну планку, яка прикріплена до сторін клина. UA 100454 C2 (12) UA 100454 C2 UA 100454 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства і може використовуватись в обладнанні для вирощування бройлерів. Відомі кліткові ярусні батареї, що містять клітки з боковими, задніми, передніми решітчастими стінками та стелею, пристрої для кормороздачі, водонапування і видалення посліду (Сухарев Ю.Н., Кива А.А. Новое оборудование для выращивания и содержания птицы. М.: Колос, 1982. - С. 57). Недоліком таких кліткових батарей є те, що при перебуванні бройлерів на підлогових решітках вони пошкоджують собі ноги, в них утворюються намини на грудній кістці і на ногах, а в приміщенні пташників концентрується велика кількість аміаку та сірководню, що шкідливо відбивається на їх здоров’ї. Відомі кліткові ярусні батареї, що включають клітки з боковими, задніми, передніми решітчастими стінками та стелею, пристрої для кормороздачі, водонапування і видалення посліду, з розміщеними під кожним ярусом стрічковими транспортерами, що служать підлогою для накопичення посліду на дрібнодисперсній підстилці, з наступним його видаленням цим же стрічковим транспортером (деклараційний патент України № 59320А, А01K 67/02, А01K 31/06, опублікованої 5.08.2003, бюл. № 8). Недоліком такої кліткової батареї є те, що накопичений послід виділяє шкідливі гази в повітря, бо екскременти проникають на невелику глибину шару підстилки, а при відсутності ворушіння підстилки (бройлери не дуже люблять гребтися у підстилці) послід накопичується зверху шару підстилки. Відомі кліткові батареї, що включають ярусний опорний каркас з закріпленими на його ярусах круглими секціями кліток, утвореними сітчастою та суцільною підлогами, з стіновими огороджувальними панелями по периметру підлоги клітки, пристрої для кормороздачі (самогодівниці), ніпельні автонапувалки, пристрій для видалення посліду та гнойовий транспортер під підлогою нижнього ярусу. Пристрій для видалення посліду включає встановлений через отвори в центрі круглих підлог вертикальний приводний вал, зв'язаний з механізмом приводу та обладнаний закріпленими на ньому маточинами, до яких прикріплені постійні скребки і тимчасові підгінні решітки в кожному ярусі, та люки в підлозі з встановленими під ними заслінками з можливістю їх повороту і утворення проходу при вивантаженні посліду (АС № 1657138, А01K 31/06, БИ № 23/91). Ця кліткова батарея є найбільш близькою до тієї, що заявляється, і тому взята за прототип. Недоліком цієї кліткової батареї, де вирішена проблема видалення посліду одним гнойовим транспортером, є те, що конструкція клітки не є технологічною при установці пристроїв для кормороздачі та водопостачання, а конструкція подвійної підлоги з сітчастою верхньою частиною сприяє утворенню наминів на грудній кістці та ногах бройлерів, а накопичення посліду на суцільній підлозі приводить до концентрації в приміщенні пташників шкідливих газів, що негативно впливає на здоров'я та ріст бройлерів. Крім того, попадання води на підлогу при споживанні води бройлерами збільшує гігроскопічність посліду. Задачею винаходу є розробка кліткових батарей, в яких шляхом удосконалення конструктивно-технологічної схеми досягається підвищення технологічності встановлення пристроїв кормороздачі та водопостачання, покращення умов утримання бройлерів, зменшення виділення шкідливих газів в повітря пташників, зменшення попадання води на підлогу. Поставлена задача вирішується за рахунок того, що кліткова батарея містить ярусний опорний каркас з закріпленими на його ярусах круглими суцільними підлогами, стіновими огороджувальними панелями та дверцятами і встановлений через отвори в центрі круглих підлог вертикальний вал, з'єднаний з механізмом приводу та має закріплені на ньому втулки з встановленими на них постійними скребками і тимчасовими підгінними решітками в кожному ярусі, та люки в підлозі з встановленими під ними заслінками з можливістю їх повороту та утворення проходу при вивантаженні посліду, пристрої для кормороздачі (самогодівниці) і ніпельні автонапувалки для води, гнойовий транспортер під підлогою нижнього ярусу, згідно з винаходом, опорний каркас має прямокутну форму, кругла підлога по периметру обладнана бортиками для накопичення посліду на ній на дрібнодисперсній підстилці, огороджувальні панелі і дверцята закріплені поярусно на опорному каркасі, причому простір між дверцятами, стіновими огороджувальними панелями та верхом бортика підлоги перекрито щитками, при цьому привод вала виконано реверсивним, а закріплений на маточині вала скребок з одної сторони має форму клина, до кінця якого прикріплена гребінка, з другої сторони скребок має вертикальну планку, прикріплену до сторін клина, а під ніпельними автонапувалками прикріплені каплевловлювачі. Крім того, висота бортиків складає 10-15 см, частота обертання вала при ворушінні -1 підстилки становить 0,5-1,0 хв . 1 UA 100454 C2 5 10 15 20 25 30 35 40 45 50 55 60 Виконання опорного каркаса прямокутним з кріпленням на ньому стінових огороджувальних панелей та дверцят дозволяє більш раціонально розмістити на передній стінці самогодівниці, а на протилежній - ніпельні автонапувалки для води з каплевловлювачами під ними. Наявність бортиків певної висоти (10-15 см) навкруги підлоги дозволяє завантажити утворену місткість дрібнодисперсною підстилкою та дещо змінити технологію утримання бройлерів і не тримати їх на сітчастій підлозі (що приводить до утворення наминів на їх грудній кістці та ногах), а тримати на суцільній підлозі на глибокій дрібнодисперсній підстилці. Наявність щитків між верхом бортиків та стіновими огороджувальними панелями перешкоджає попаданню посліду в простір між бортиками та стіновими панелями, а нахил щитків в сторону підлоги не дає птиці сидіти на щитках. Клиноподібний скребок на валу з гребінкою, що періодично повільно обертається, виконує процес ворушіння підстилки з послідом, при якому послід переміщується вниз, перемішуючись з підстилкою, зменшуючи при цьому вихід аміаку та сірководню, а гребінка активізує процес перемішування, бо частина підстилки з послідом гребінками піднімається вверх, а частина провалюється в проміжки гребінки і опускається на дно, в простір, що звільнився при підйомі підстилки з послідом на гребінці. Курчата-бройлери при обертанні скребка не лякаються, не відчувають сильних стресів, бо скребок переміщається майже -1 непомітно (0,5-1,0 хв ). Наявність планки з тильного боку клина дозволяє при зворотному русі скребка (після видалення бройлерів з клітки) проводити очистку підлоги клітки, спрямовуючи послід до відкритих люків у підлогах і далі на гнойовий транспортер. Наявність каплевловлюючих чаш під ніпельними напувалками запобігає попаданню води в підстилку. Кліткова батарея схематично показана на фіг. 1, вид збоку, на фіг. 2 - поперечний розріз круглої клітки по А-А. Кліткова батарея включає ярусний опорний каркас 1 із закріпленими на його ярусах круглими підлогами 2, стіновими огороджувальними панелями 3 (а, б, в,) та дверцятами 4, і встановлений через отвори 5 в центрі круглих підлог 2 вертикальний приводний вал 6, зв'язаний з механізмом приводу. На валу 6 прикріплені втулки 7, до яких кріпляться постійні скребки 8 та тимчасові підгінні решітки 9, розташовані в кожному ярусі. В підлозі 2 є люки 10 з встановленими під ними заслінками 11 з можливістю їх повороту та утворення проходу для вивантаження посліду. Батарея включає також пристрої для кормороздачі 12 (самогодівниці) і водонапування 13, гнойовий транспортер 14 під підлогою нижнього ярусу. Опорний каркас 1 має прямокутну форму, кругла підлога 2 по периметру обладнана бортиками 15 з можливістю накопичення посліду на ній на дрібнодисперсній підстилці, а огороджувальні панелі 3 та дверцята 4 закріплені поярусно на опорному каркасі 1. Висота бортиків 15 складає 10-15 см, а частота обертання вала 6 при ворушінні підстилки становить від 0,5 до одного оберту за хвилину. Простір між стіновими огороджувальними панелями 3 та верхом бортика 15 кожного ярусу перекрито щитками 16 з ухилом в сторону підлоги 2. Привод вала 6 виконано реверсивним, а закріплений на втулці вала скребок 8 з одної сторони має форму клина 17 для ворушіння підстилки з послідом та обладнаний з другої сторони вертикальною планкою 18, яка прикріплена до сторін клина. До кінця верхньої сторони клиноподібного скребка 17 прикріплена гребінка 19. Пристроєм для напування птиці 13 вода подається через водопровід 20 та ніпельні автонапувалки 21 з каплевловлюючими чашами 22 під ними. Процес утримання курчат-бройлерів відбувається так. Спочатку в пусту клітку через відкриті дверцята 4 завантажують на круглу підлогу 2 дрібнодисперсну підстилку (тирса, лузга, подрібнений сухий торф та ін.) на ¾ висоти бортиків 15. (Можлива обробка підстилки певними хімпрепаратами для більш швидкого перетворення посліду в гній). Потім через ці ж дверцята запускається птиця. Дверцята закриваються. В пристрій для кормороздачі (самогодівниці) 12 завантажується комбікорм, який бройлери періодично скльовують. В залежності від віку птиці регулюється висота кріплення самогодівниць. Воду птиця п'є з ніпельних автонапувалок 21 з каплевловлюючими чашами 22 під ними для збору капель води, що випадково не попала в дзьоб птиці. Бройлери майже весь час сидять на підстилці. Виділений птицею свіжий послід перемішується з підстилкою при періодичному обертанні вала 6 та переміщенні клиноподібного скребка 8 по круглій підлозі 2. Підстилка адсорбує з посліду вологу, чим запобігає її випаровуванню та виключає виділення шкідливих газів в повітря приміщення. При закінченні терміну вирощування через дверцята 4 до маточини 7 кріпиться підгінний пристрій 9, за допомогою якого бройлерів підганяють до виходу і через дверцята 4 забирають в пересувні клітки для подальшої реалізації. Після цього, повертаючи заслінки 11 відкривають люки 10 в підлогах 2 всіх ярусів і включають механізм приводу вала 6 для обертання в іншу сторону. При цьому скребки 8 за 2 UA 100454 C2 допомогою вертикальної планки 18 вигрібають підстилку з послідом і вона через відкриті люки 10 провалюється на гнойовий транспортер 14, який видаляє гній. Після очистки клітки від гною її чистять, дезінфікують і готують до посадки покоління бройлерів. 5 10 15 20 ФОРМУЛА ВИНАХОДУ 1. Кліткова батарея, що містить ярусний опорний каркас з закріпленими на його ярусах круглими підлогами, з стіновими огороджувальними панелями та дверцятами і встановлений через отвори в центрі круглих підлог вертикальний вал, з'єднаний з механізмом приводу та обладнаний закріпленими на ньому втулками з встановленими на них постійними скребками і тимчасовими підгінними решітками в кожному ярусі, та люки в підлозі з встановленими під ними заслінками з можливістю їх повороту та утворення проходу при вивантаженні посліду, пристрої для кормороздачі (самогодівниці) і ніпельні автонапувалки для води, гнойовий транспортер під підлогою нижнього ярусу, яка відрізняється тим, що опорний каркас має прямокутну форму, кругла підлога по периметру обладнана бортиками з можливістю накопичення посліду на ній на дрібнодисперсній підстилці, огороджувальні панелі і дверцята закріплені поярусно на опорному каркасі, а простір між дверцятами, стіновими огороджувальними панелями та верхом бортика підлоги перекрито щитками, при цьому привод вала виконано реверсивним, закріплений же на втулці вала скребок з однієї сторони має форму клина, до кінця якого прикріплена гребінка, з другої сторони скребок обладнаний вертикальною планкою, яка прикріплена до сторін клина, а під ніпельними автонапувалками прикріплені каплевловлювачі. 2. Кліткова батарея за п. 1, яка відрізняється тим, що висота бортиків складає 10-15 см, -1 частота обертання вала при ворушінні підстилки становить 0,5-1,0 хв . 3 UA 100454 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
