Спосіб акумуляції енергії світла і енергії плинного середовища

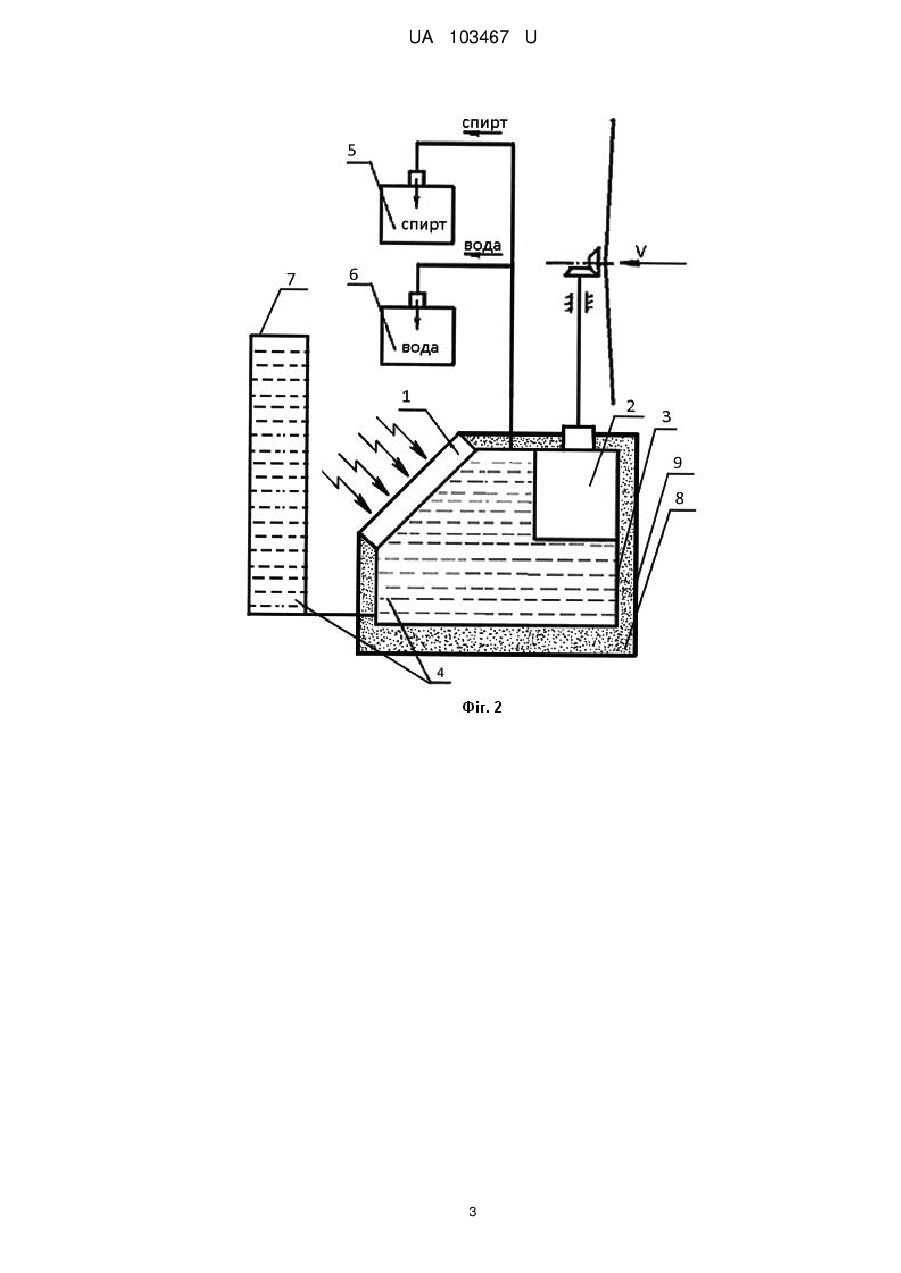

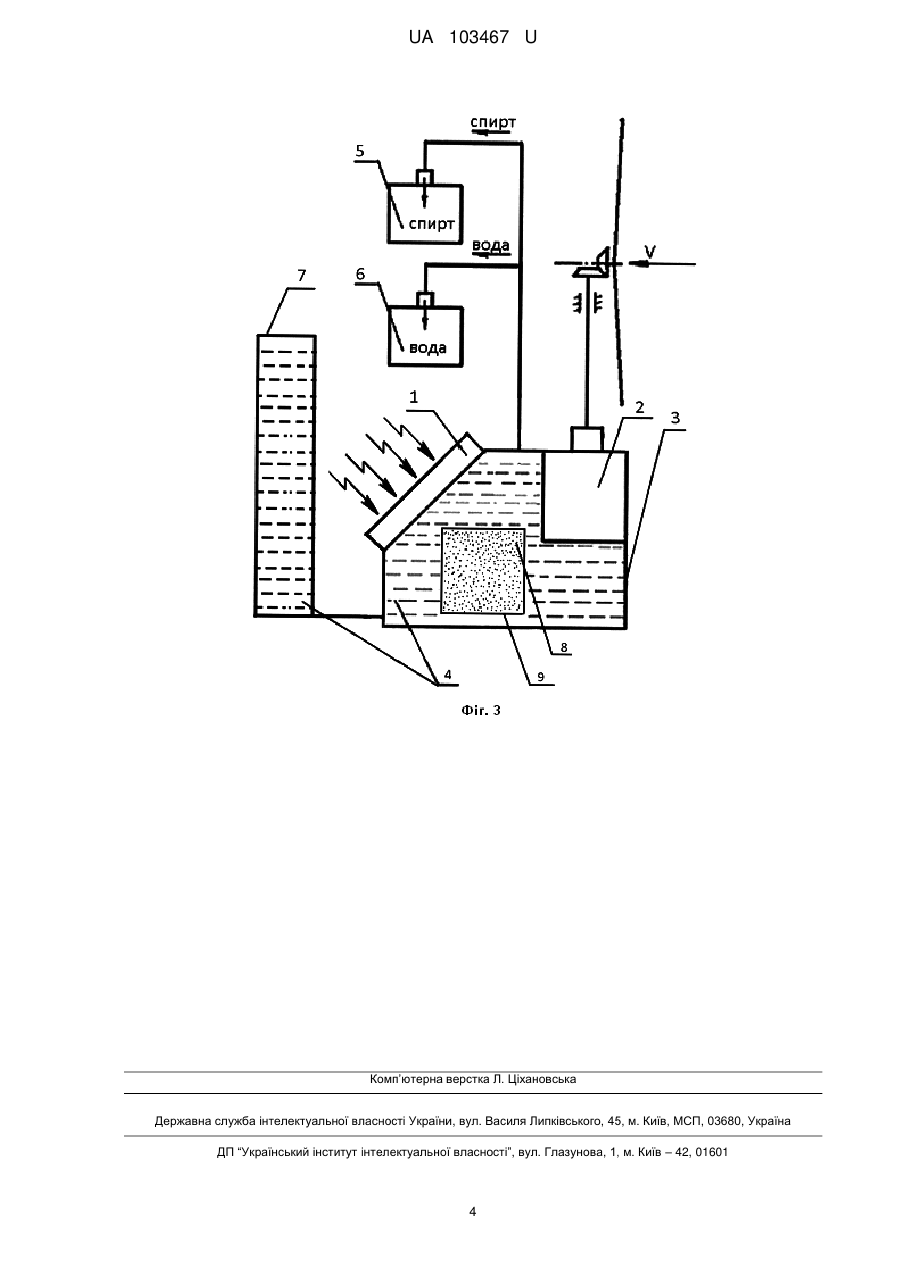

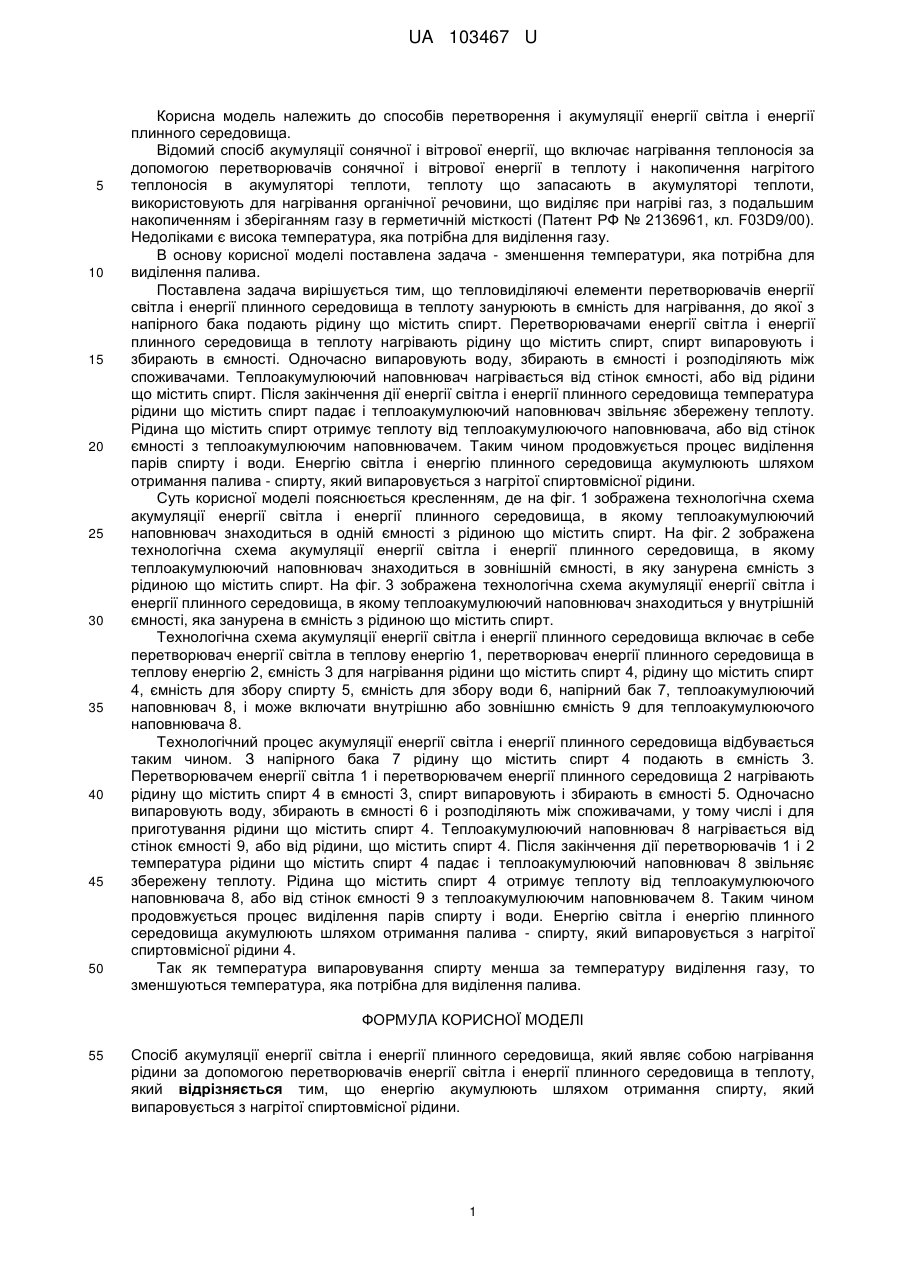

Реферат: Спосіб акумуляції енергії світла і енергії плинного середовища являє собою нагрівання рідини за допомогою перетворювачів енергії світла і енергії плинного середовища в теплоту. Енергію акумулюють шляхом отримання спирту, який випаровується з нагрітої спиртовмісної рідини. UA 103467 U (54) СПОСІБ АКУМУЛЯЦІЇ ЕНЕРГІЇ СВІТЛА І ЕНЕРГІЇ ПЛИННОГО СЕРЕДОВИЩА UA 103467 U UA 103467 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до способів перетворення і акумуляції енергії світла і енергії плинного середовища. Відомий спосіб акумуляції сонячної і вітрової енергії, що включає нагрівання теплоносія за допомогою перетворювачів сонячної і вітрової енергії в теплоту і накопичення нагрітого теплоносія в акумуляторі теплоти, теплоту що запасають в акумуляторі теплоти, використовують для нагрівання органічної речовини, що виділяє при нагріві газ, з подальшим накопиченням і зберіганням газу в герметичній місткості (Патент РФ № 2136961, кл. F03D9/00). Недоліками є висока температура, яка потрібна для виділення газу. В основу корисної моделі поставлена задача - зменшення температури, яка потрібна для виділення палива. Поставлена задача вирішується тим, що тепловиділяючі елементи перетворювачів енергії світла і енергії плинного середовища в теплоту занурюють в ємність для нагрівання, до якої з напірного бака подають рідину що містить спирт. Перетворювачами енергії світла і енергії плинного середовища в теплоту нагрівають рідину що містить спирт, спирт випаровують і збирають в ємності. Одночасно випаровують воду, збирають в ємності і розподіляють між споживачами. Теплоакумулюючий наповнювач нагрівається від стінок ємності, або від рідини що містить спирт. Після закінчення дії енергії світла і енергії плинного середовища температура рідини що містить спирт падає і теплоакумулюючий наповнювач звільняє збережену теплоту. Рідина що містить спирт отримує теплоту від теплоакумулюючого наповнювача, або від стінок ємності з теплоакумулюючим наповнювачем. Таким чином продовжується процес виділення парів спирту і води. Енергію світла і енергію плинного середовища акумулюють шляхом отримання палива - спирту, який випаровується з нагрітої спиртовмісної рідини. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена технологічна схема акумуляції енергії світла і енергії плинного середовища, в якому теплоакумулюючий наповнювач знаходиться в одній ємності з рідиною що містить спирт. На фіг. 2 зображена технологічна схема акумуляції енергії світла і енергії плинного середовища, в якому теплоакумулюючий наповнювач знаходиться в зовнішній ємності, в яку занурена ємність з рідиною що містить спирт. На фіг. 3 зображена технологічна схема акумуляції енергії світла і енергії плинного середовища, в якому теплоакумулюючий наповнювач знаходиться у внутрішній ємності, яка занурена в ємність з рідиною що містить спирт. Технологічна схема акумуляції енергії світла і енергії плинного середовища включає в себе перетворювач енергії світла в теплову енергію 1, перетворювач енергії плинного середовища в теплову енергію 2, ємність 3 для нагрівання рідини що містить спирт 4, рідину що містить спирт 4, ємність для збору спирту 5, ємність для збору води 6, напірний бак 7, теплоакумулюючий наповнювач 8, і може включати внутрішню або зовнішню ємність 9 для теплоакумулюючого наповнювача 8. Технологічний процес акумуляції енергії світла і енергії плинного середовища відбувається таким чином. З напірного бака 7 рідину що містить спирт 4 подають в ємність 3. Перетворювачем енергії світла 1 і перетворювачем енергії плинного середовища 2 нагрівають рідину що містить спирт 4 в ємності 3, спирт випаровують і збирають в ємності 5. Одночасно випаровують воду, збирають в ємності 6 і розподіляють між споживачами, у тому числі і для приготування рідини що містить спирт 4. Теплоакумулюючий наповнювач 8 нагрівається від стінок ємності 9, або від рідини, що містить спирт 4. Після закінчення дії перетворювачів 1 і 2 температура рідини що містить спирт 4 падає і теплоакумулюючий наповнювач 8 звільняє збережену теплоту. Рідина що містить спирт 4 отримує теплоту від теплоакумулюючого наповнювача 8, або від стінок ємності 9 з теплоакумулюючим наповнювачем 8. Таким чином продовжується процес виділення парів спирту і води. Енергію світла і енергію плинного середовища акумулюють шляхом отримання палива - спирту, який випаровується з нагрітої спиртовмісної рідини 4. Так як температура випаровування спирту менша за температуру виділення газу, то зменшуються температура, яка потрібна для виділення палива. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб акумуляції енергії світла і енергії плинного середовища, який являє собою нагрівання рідини за допомогою перетворювачів енергії світла і енергії плинного середовища в теплоту, який відрізняється тим, що енергію акумулюють шляхом отримання спирту, який випаровується з нагрітої спиртовмісної рідини. 1 UA 103467 U 2 UA 103467 U 3 UA 103467 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
