Тренажер для водного моціону свиней

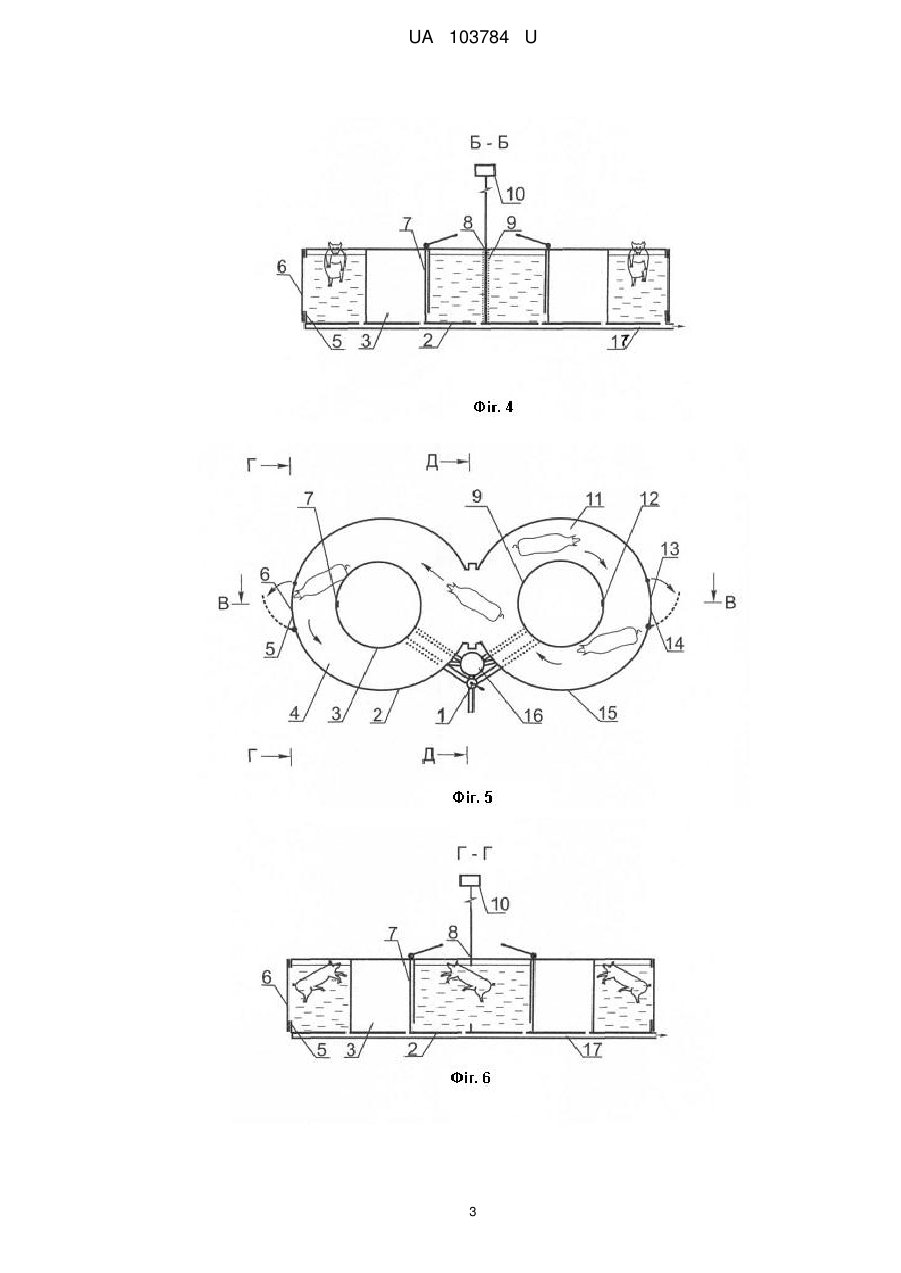

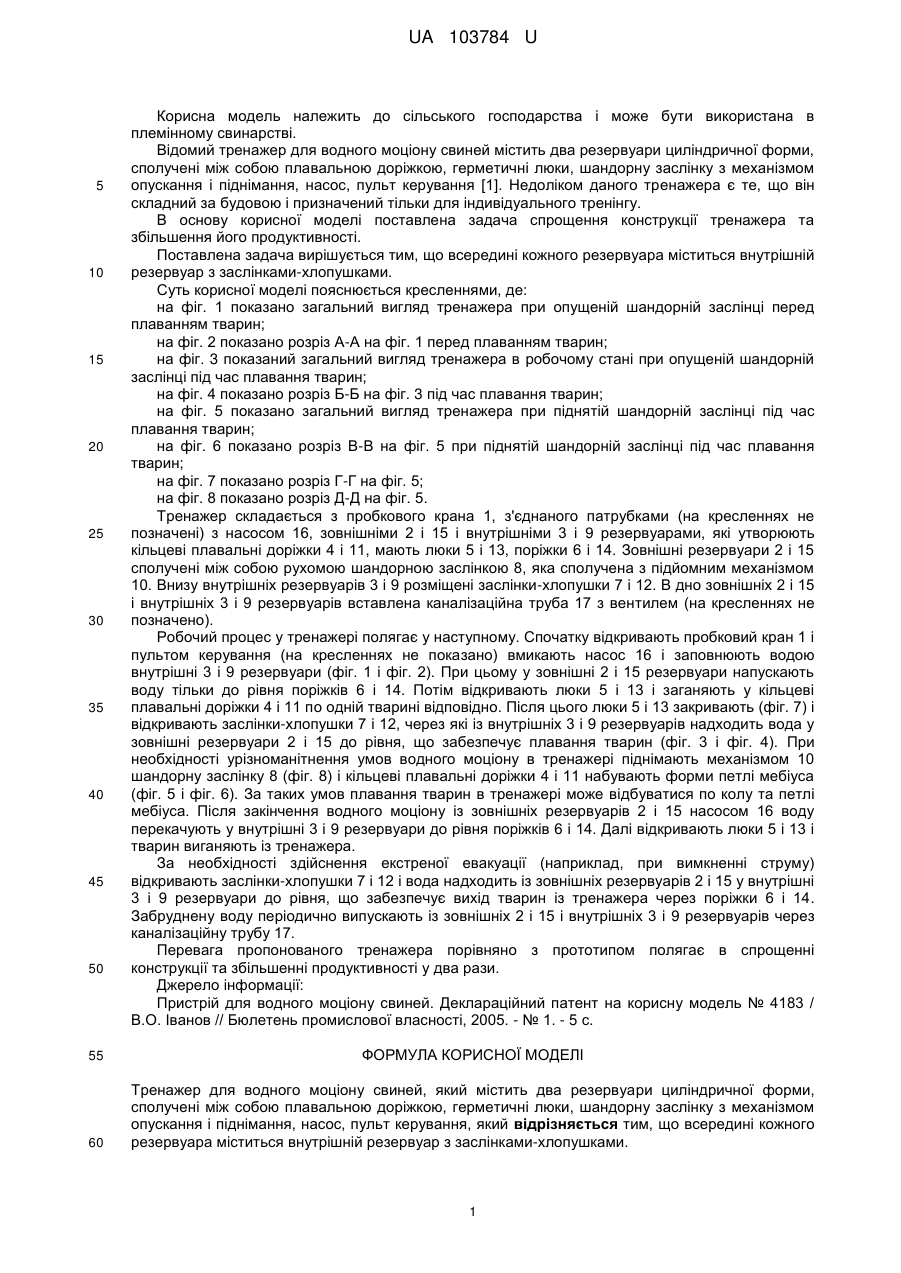

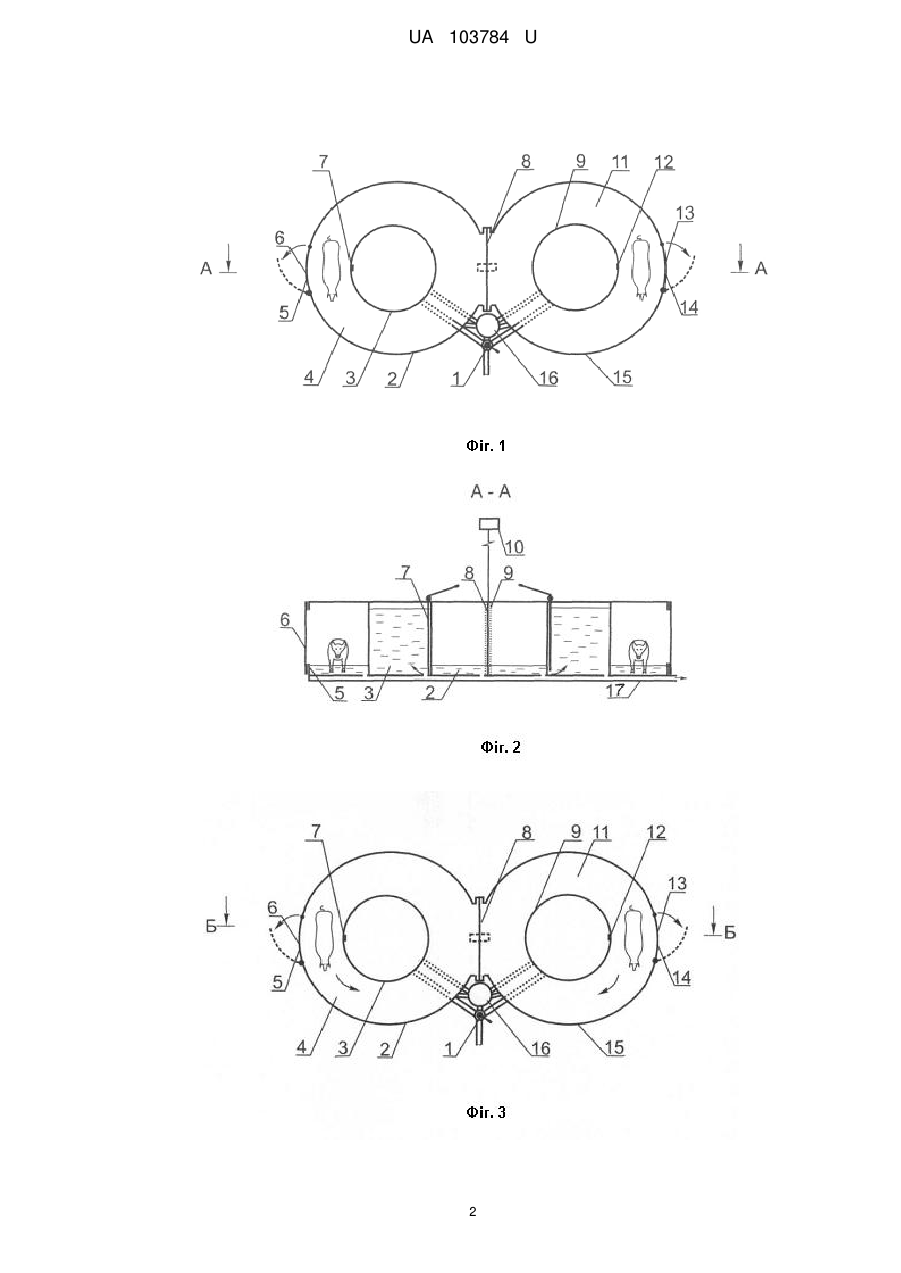

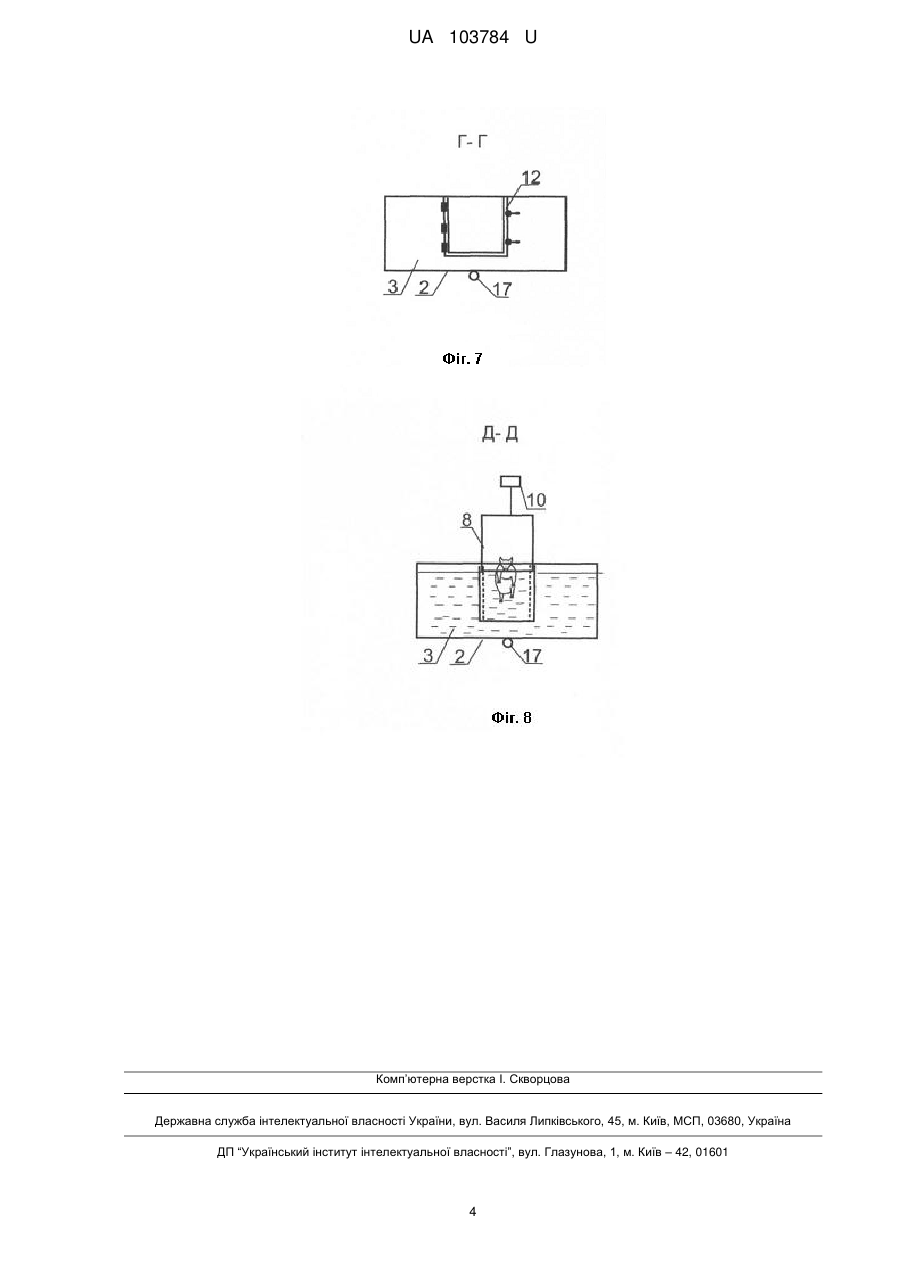

Реферат: Тренажер для водного моціону свиней містить два резервуари циліндричної форми, сполучені між собою плавальною доріжкою, герметичні люки, шандорну заслінку з механізмом опускання і піднімання, насос, пульт керування. Всередині кожного резервуара міститься внутрішній резервуар з заслінками-хлопушками. UA 103784 U (12) UA 103784 U UA 103784 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства і може бути використана в племінному свинарстві. Відомий тренажер для водного моціону свиней містить два резервуари циліндричної форми, сполучені між собою плавальною доріжкою, герметичні люки, шандорну заслінку з механізмом опускання і піднімання, насос, пульт керування [1]. Недоліком даного тренажера є те, що він складний за будовою і призначений тільки для індивідуального тренінгу. В основу корисної моделі поставлена задача спрощення конструкції тренажера та збільшення його продуктивності. Поставлена задача вирішується тим, що всередині кожного резервуара міститься внутрішній резервуар з заслінками-хлопушками. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показано загальний вигляд тренажера при опущеній шандорній заслінці перед плаванням тварин; на фіг. 2 показано розріз А-А на фіг. 1 перед плаванням тварин; на фіг. 3 показаний загальний вигляд тренажера в робочому стані при опущеній шандорній заслінці під час плавання тварин; на фіг. 4 показано розріз Б-Б на фіг. 3 під час плавання тварин; на фіг. 5 показано загальний вигляд тренажера при піднятій шандорній заслінці під час плавання тварин; на фіг. 6 показано розріз В-В на фіг. 5 при піднятій шандорній заслінці під час плавання тварин; на фіг. 7 показано розріз Г-Г на фіг. 5; на фіг. 8 показано розріз Д-Д на фіг. 5. Тренажер складається з пробкового крана 1, з'єднаного патрубками (на кресленнях не позначені) з насосом 16, зовнішніми 2 і 15 і внутрішніми 3 і 9 резервуарами, які утворюють кільцеві плавальні доріжки 4 і 11, мають люки 5 і 13, поріжки 6 і 14. Зовнішні резервуари 2 і 15 сполучені між собою рухомою шандорною заслінкою 8, яка сполучена з підйомним механізмом 10. Внизу внутрішніх резервуарів 3 і 9 розміщені заслінки-хлопушки 7 і 12. В дно зовнішніх 2 і 15 і внутрішніх 3 і 9 резервуарів вставлена каналізаційна труба 17 з вентилем (на кресленнях не позначено). Робочий процес у тренажері полягає у наступному. Спочатку відкривають пробковий кран 1 і пультом керування (на кресленнях не показано) вмикають насос 16 і заповнюють водою внутрішні 3 і 9 резервуари (фіг. 1 і фіг. 2). При цьому у зовнішні 2 і 15 резервуари напускають воду тільки до рівня поріжків 6 і 14. Потім відкривають люки 5 і 13 і заганяють у кільцеві плавальні доріжки 4 і 11 по одній тварині відповідно. Після цього люки 5 і 13 закривають (фіг. 7) і відкривають заслінки-хлопушки 7 і 12, через які із внутрішніх 3 і 9 резервуарів надходить вода у зовнішні резервуари 2 і 15 до рівня, що забезпечує плавання тварин (фіг. 3 і фіг. 4). При необхідності урізноманітнення умов водного моціону в тренажері піднімають механізмом 10 шандорну заслінку 8 (фіг. 8) і кільцеві плавальні доріжки 4 і 11 набувають форми петлі мебіуса (фіг. 5 і фіг. 6). За таких умов плавання тварин в тренажері може відбуватися по колу та петлі мебіуса. Після закінчення водного моціону із зовнішніх резервуарів 2 і 15 насосом 16 воду перекачують у внутрішні 3 і 9 резервуари до рівня поріжків 6 і 14. Далі відкривають люки 5 і 13 і тварин виганяють із тренажера. За необхідності здійснення екстреної евакуації (наприклад, при вимкненні струму) відкривають заслінки-хлопушки 7 і 12 і вода надходить із зовнішніх резервуарів 2 і 15 у внутрішні 3 і 9 резервуари до рівня, що забезпечує вихід тварин із тренажера через поріжки 6 і 14. Забруднену воду періодично випускають із зовнішніх 2 і 15 і внутрішніх 3 і 9 резервуарів через каналізаційну трубу 17. Перевага пропонованого тренажера порівняно з прототипом полягає в спрощенні конструкції та збільшенні продуктивності у два рази. Джерело інформації: Пристрій для водного моціону свиней. Деклараційний патент на корисну модель № 4183 / В.О. Іванов // Бюлетень промислової власності, 2005. - № 1. - 5 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Тренажер для водного моціону свиней, який містить два резервуари циліндричної форми, сполучені між собою плавальною доріжкою, герметичні люки, шандорну заслінку з механізмом опускання і піднімання, насос, пульт керування, який відрізняється тим, що всередині кожного резервуара міститься внутрішній резервуар з заслінками-хлопушками. 1 UA 103784 U 2 UA 103784 U 3 UA 103784 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
