Спосіб реконструкції та відновлення тваринницьких приміщень

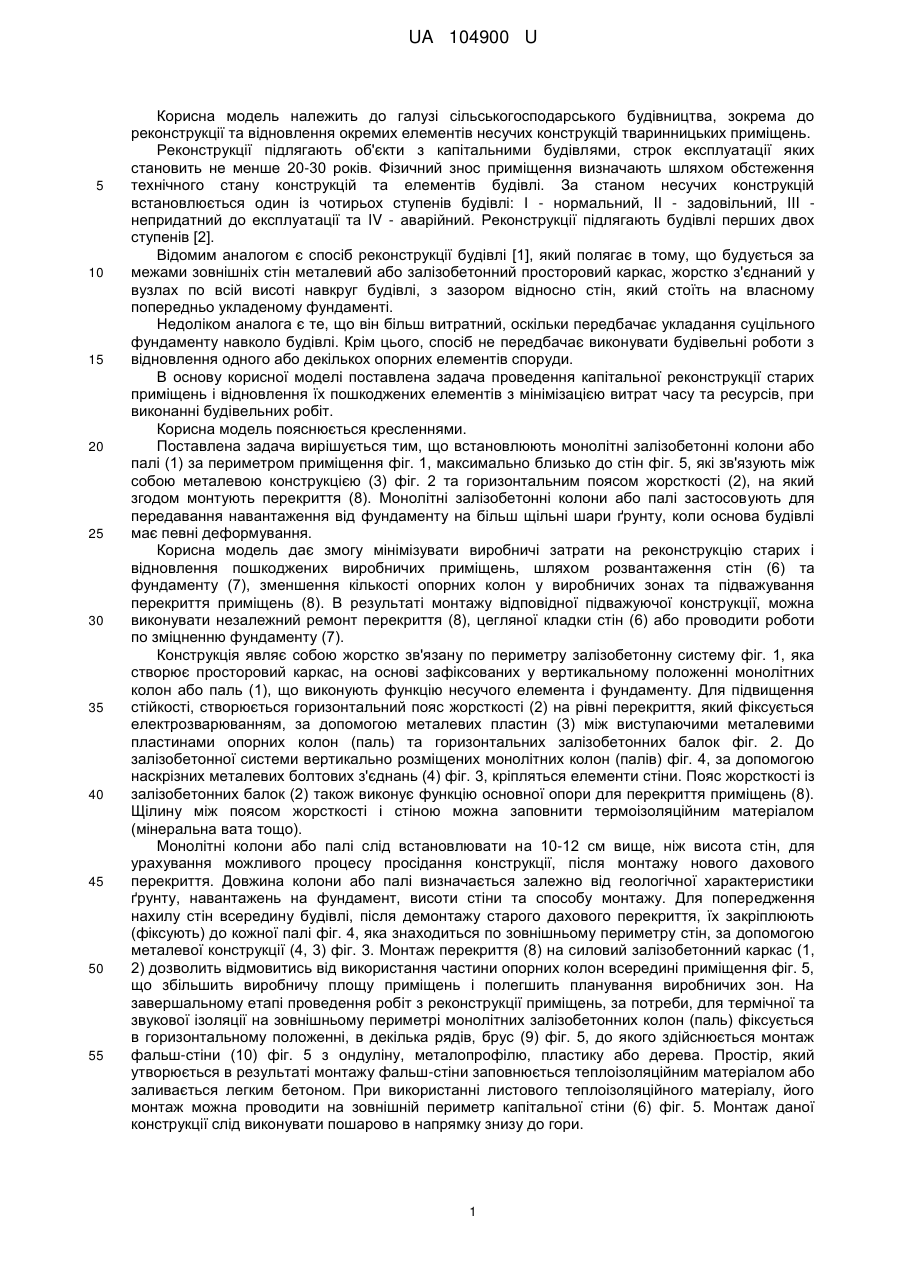

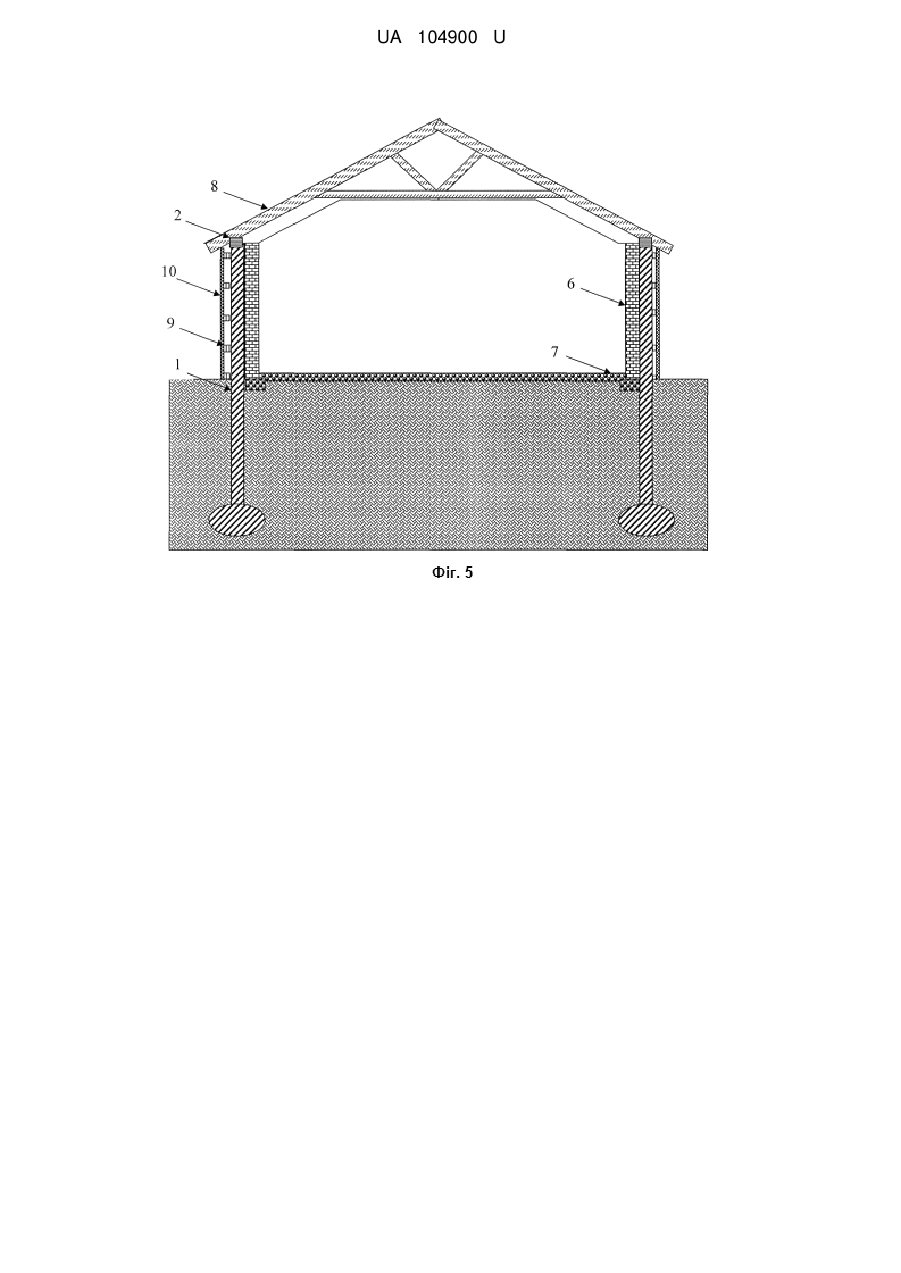

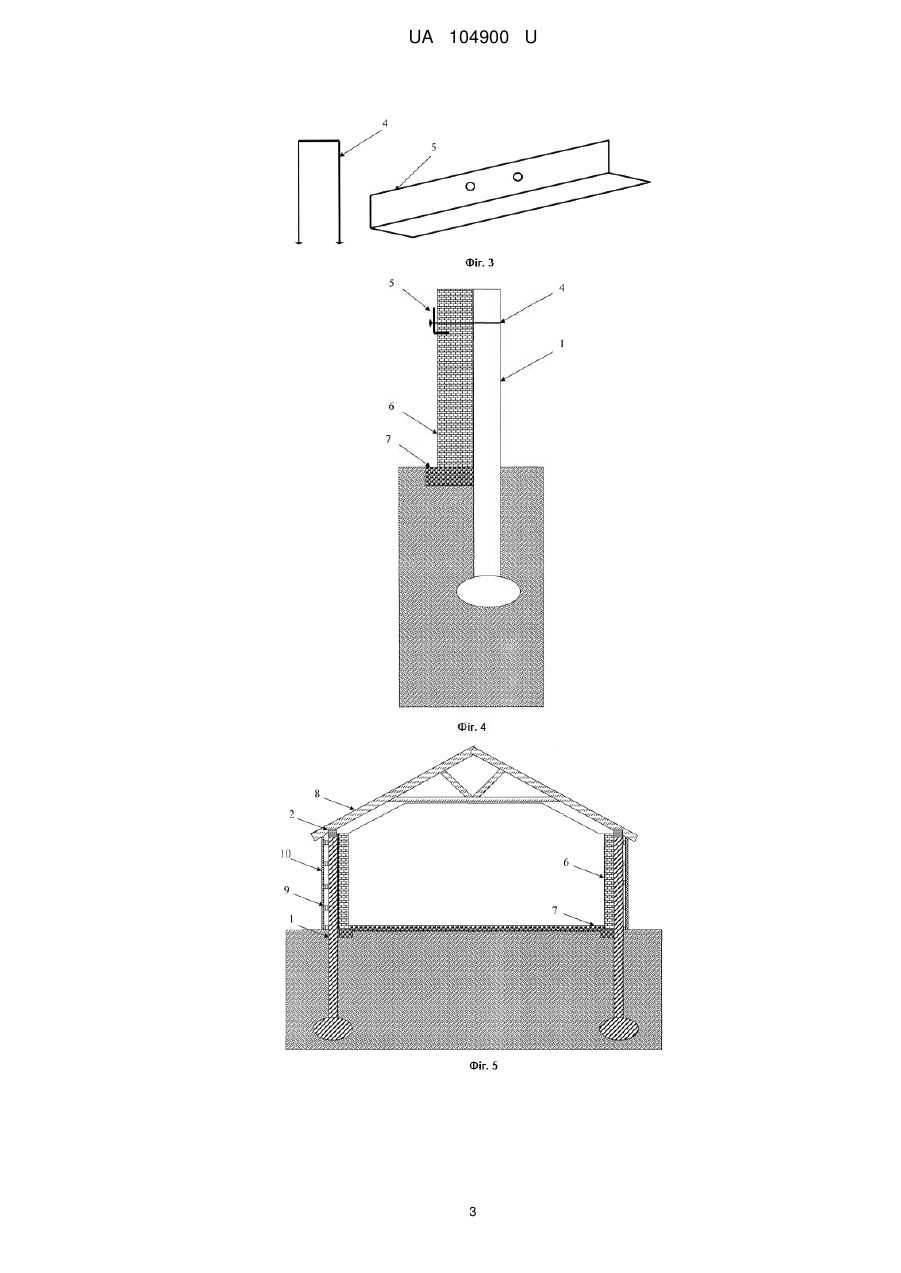

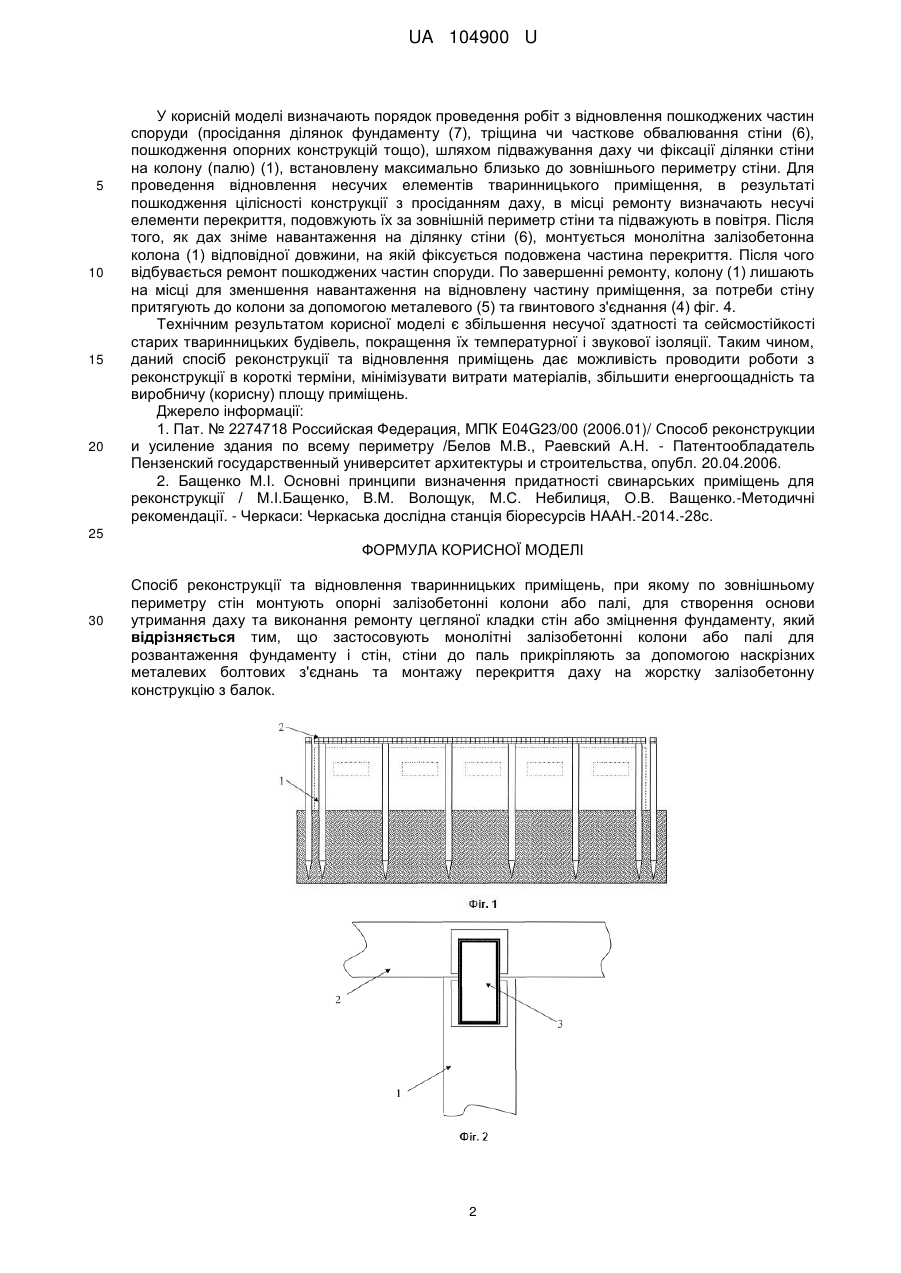

Реферат: Спосіб реконструкції та відновлення тваринницьких приміщень по зовнішньому периметру стін, при якому монтують опорні залізобетонні колони або палі, для створення основи утримання даху та виконання ремонту цегляної кладки стін або зміцнення фундаменту. Застосовують монолітні залізобетонні колони або палі для розвантаження фундаменту і стін. Стіни до паль кріплять за допомогою наскрізних металевих болтових з'єднань та монтажу перекриття даху на жорстку залізобетонну конструкцію з балок. UA 104900 U (12) UA 104900 U UA 104900 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського будівництва, зокрема до реконструкції та відновлення окремих елементів несучих конструкцій тваринницьких приміщень. Реконструкції підлягають об'єкти з капітальними будівлями, строк експлуатації яких становить не менше 20-30 років. Фізичний знос приміщення визначають шляхом обстеження технічного стану конструкцій та елементів будівлі. За станом несучих конструкцій встановлюється один із чотирьох ступенів будівлі: І - нормальний, II - задовільний, III непридатний до експлуатації та IV - аварійний. Реконструкції підлягають будівлі перших двох ступенів [2]. Відомим аналогом є спосіб реконструкції будівлі [1], який полягає в тому, що будується за межами зовнішніх стін металевий або залізобетонний просторовий каркас, жорстко з'єднаний у вузлах по всій висоті навкруг будівлі, з зазором відносно стін, який стоїть на власному попередньо укладеному фундаменті. Недоліком аналога є те, що він більш витратний, оскільки передбачає укладання суцільного фундаменту навколо будівлі. Крім цього, спосіб не передбачає виконувати будівельні роботи з відновлення одного або декількох опорних елементів споруди. В основу корисної моделі поставлена задача проведення капітальної реконструкції старих приміщень і відновлення їх пошкоджених елементів з мінімізацією витрат часу та ресурсів, при виконанні будівельних робіт. Корисна модель пояснюється кресленнями. Поставлена задача вирішується тим, що встановлюють монолітні залізобетонні колони або палі (1) за периметром приміщення фіг. 1, максимально близько до стін фіг. 5, які зв'язують між собою металевою конструкцією (3) фіг. 2 та горизонтальним поясом жорсткості (2), на який згодом монтують перекриття (8). Монолітні залізобетонні колони або палі застосовують для передавання навантаження від фундаменту на більш щільні шари ґрунту, коли основа будівлі має певні деформування. Корисна модель дає змогу мінімізувати виробничі затрати на реконструкцію старих і відновлення пошкоджених виробничих приміщень, шляхом розвантаження стін (6) та фундаменту (7), зменшення кількості опорних колон у виробничих зонах та підважування перекриття приміщень (8). В результаті монтажу відповідної підважуючої конструкції, можна виконувати незалежний ремонт перекриття (8), цегляної кладки стін (6) або проводити роботи по зміцненню фундаменту (7). Конструкція являє собою жорстко зв'язану по периметру залізобетонну систему фіг. 1, яка створює просторовий каркас, на основі зафіксованих у вертикальному положенні монолітних колон або паль (1), що виконують функцію несучого елемента і фундаменту. Для підвищення стійкості, створюється горизонтальний пояс жорсткості (2) на рівні перекриття, який фіксується електрозварюванням, за допомогою металевих пластин (3) між виступаючими металевими пластинами опорних колон (паль) та горизонтальних залізобетонних балок фіг. 2. До залізобетонної системи вертикально розміщених монолітних колон (палів) фіг. 4, за допомогою наскрізних металевих болтових з'єднань (4) фіг. 3, кріпляться елементи стіни. Пояс жорсткості із залізобетонних балок (2) також виконує функцію основної опори для перекриття приміщень (8). Щілину між поясом жорсткості і стіною можна заповнити термоізоляційним матеріалом (мінеральна вата тощо). Монолітні колони або палі слід встановлювати на 10-12 см вище, ніж висота стін, для урахування можливого процесу просідання конструкції, після монтажу нового дахового перекриття. Довжина колони або палі визначається залежно від геологічної характеристики ґрунту, навантажень на фундамент, висоти стіни та способу монтажу. Для попередження нахилу стін всередину будівлі, після демонтажу старого дахового перекриття, їх закріплюють (фіксують) до кожної палі фіг. 4, яка знаходиться по зовнішньому периметру стін, за допомогою металевої конструкції (4, 3) фіг. 3. Монтаж перекриття (8) на силовий залізобетонний каркас (1, 2) дозволить відмовитись від використання частини опорних колон всередині приміщення фіг. 5, що збільшить виробничу площу приміщень і полегшить планування виробничих зон. На завершальному етапі проведення робіт з реконструкції приміщень, за потреби, для термічної та звукової ізоляції на зовнішньому периметрі монолітних залізобетонних колон (паль) фіксується в горизонтальному положенні, в декілька рядів, брус (9) фіг. 5, до якого здійснюється монтаж фальш-стіни (10) фіг. 5 з ондуліну, металопрофілю, пластику або дерева. Простір, який утворюється в результаті монтажу фальш-стіни заповнюється теплоізоляційним матеріалом або заливається легким бетоном. При використанні листового теплоізоляційного матеріалу, його монтаж можна проводити на зовнішній периметр капітальної стіни (6) фіг. 5. Монтаж даної конструкції слід виконувати пошарово в напрямку знизу до гори. 1 UA 104900 U 5 10 15 20 У корисній моделі визначають порядок проведення робіт з відновлення пошкоджених частин споруди (просідання ділянок фундаменту (7), тріщина чи часткове обвалювання стіни (6), пошкодження опорних конструкцій тощо), шляхом підважування даху чи фіксації ділянки стіни на колону (палю) (1), встановлену максимально близько до зовнішнього периметру стіни. Для проведення відновлення несучих елементів тваринницького приміщення, в результаті пошкодження цілісності конструкції з просіданням даху, в місці ремонту визначають несучі елементи перекриття, подовжують їх за зовнішній периметр стіни та підважують в повітря. Після того, як дах зніме навантаження на ділянку стіни (6), монтується монолітна залізобетонна колона (1) відповідної довжини, на якій фіксується подовжена частина перекриття. Після чого відбувається ремонт пошкоджених частин споруди. По завершенні ремонту, колону (1) лишають на місці для зменшення навантаження на відновлену частину приміщення, за потреби стіну притягують до колони за допомогою металевого (5) та гвинтового з'єднання (4) фіг. 4. Технічним результатом корисної моделі є збільшення несучої здатності та сейсмостійкості старих тваринницьких будівель, покращення їх температурної і звукової ізоляції. Таким чином, даний спосіб реконструкції та відновлення приміщень дає можливість проводити роботи з реконструкції в короткі терміни, мінімізувати витрати матеріалів, збільшити енергоощадність та виробничу (корисну) площу приміщень. Джерело інформації: 1. Пат. № 2274718 Российская Федерация, МПК E04G23/00 (2006.01)/ Способ реконструкции и усиление здания по всему периметру /Белов М.В., Раевский А.Н. - Патентообладатель Пензенский государственный университет архитектуры и строительства, опубл. 20.04.2006. 2. Бащенко М.І. Основні принципи визначення придатності свинарських приміщень для реконструкції / М.І.Бащенко, В.М. Волощук, М.С. Небилиця, О.В. Ващенко.-Методичні рекомендації. - Черкаси: Черкаська дослідна станція біоресурсів НААН.-2014.-28с. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Спосіб реконструкції та відновлення тваринницьких приміщень, при якому по зовнішньому периметру стін монтують опорні залізобетонні колони або палі, для створення основи утримання даху та виконання ремонту цегляної кладки стін або зміцнення фундаменту, який відрізняється тим, що застосовують монолітні залізобетонні колони або палі для розвантаження фундаменту і стін, стіни до паль прикріпляють за допомогою наскрізних металевих болтових з'єднань та монтажу перекриття даху на жорстку залізобетонну конструкцію з балок. 2 UA 104900 U 3 UA 104900 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
