Пристрій для орієнтування виробів

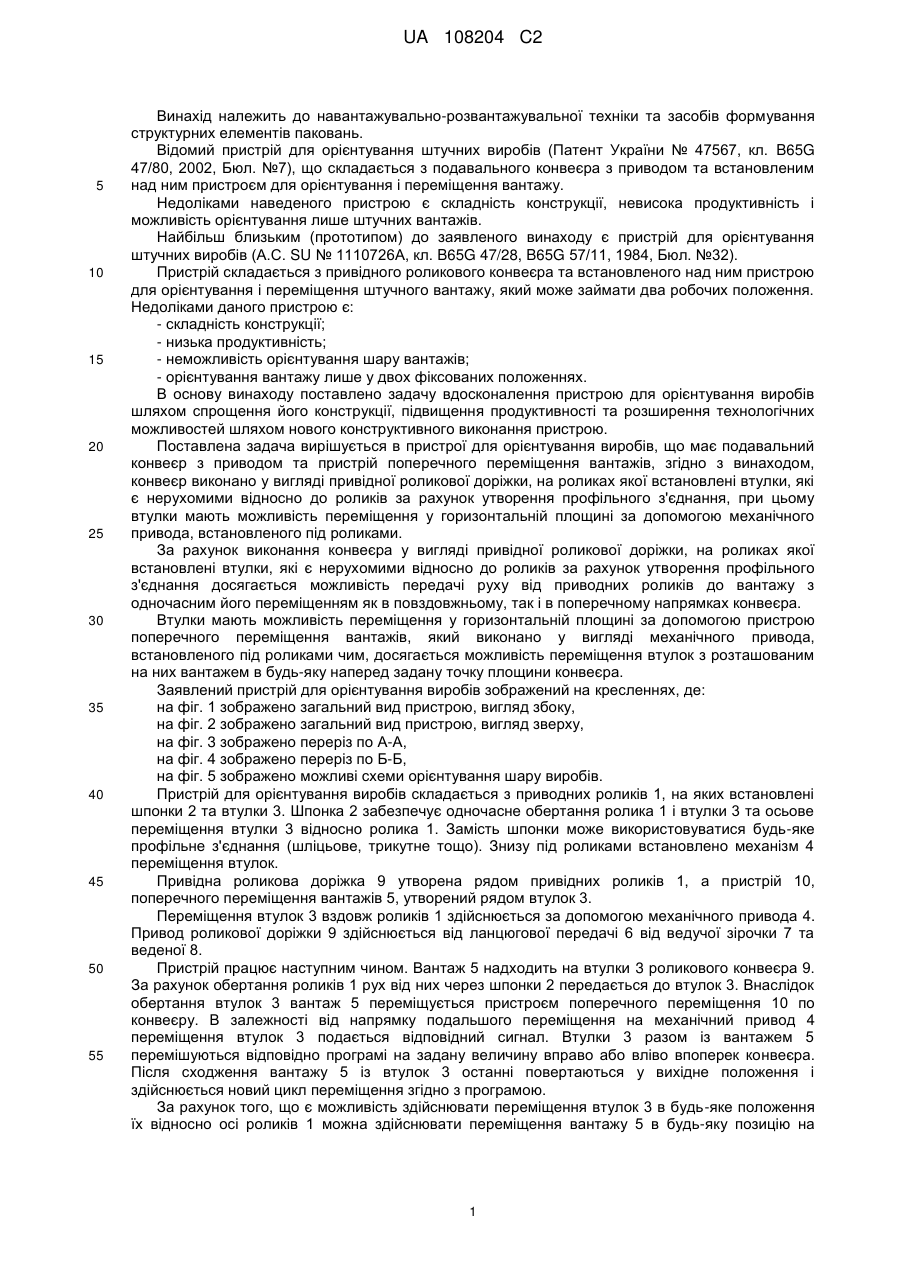

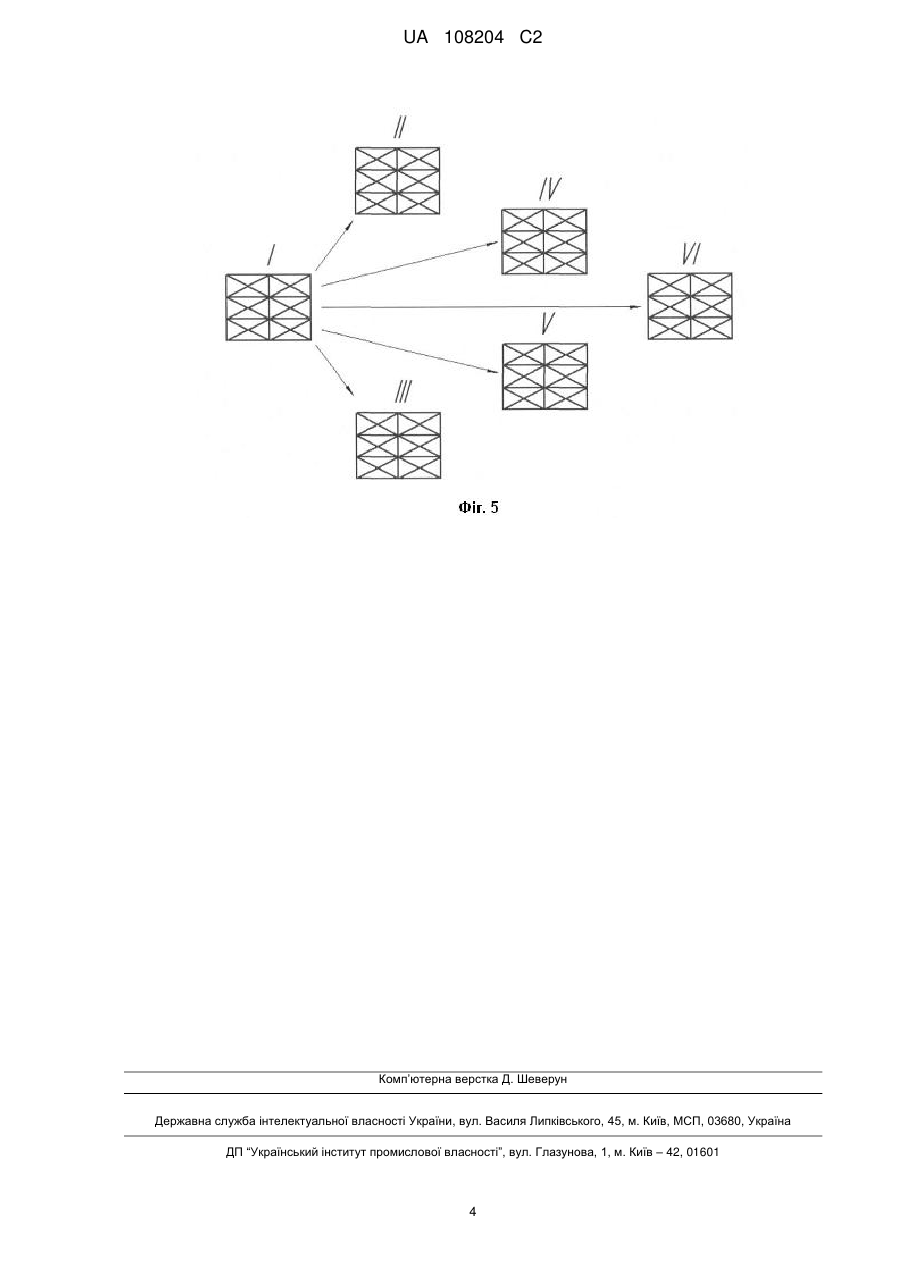

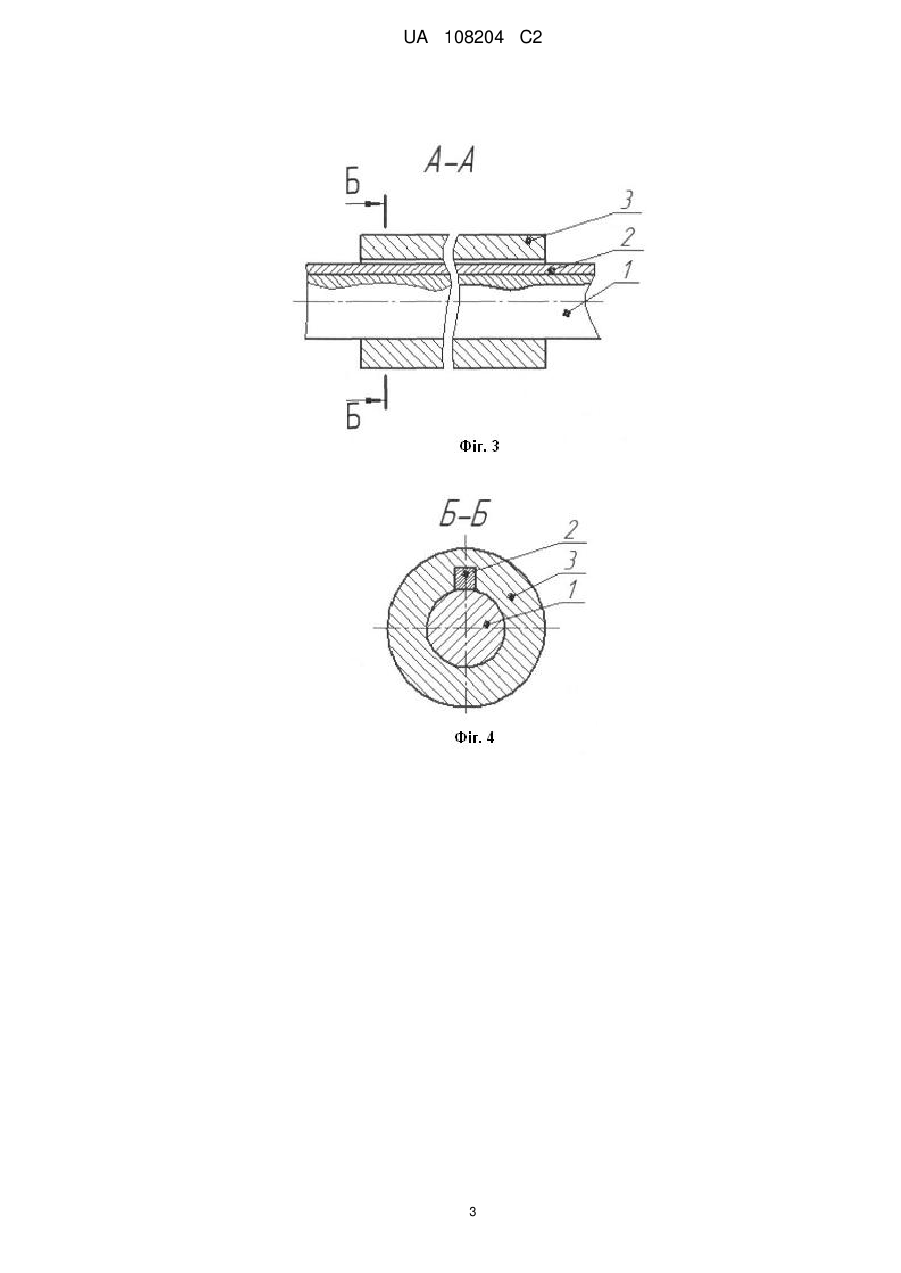

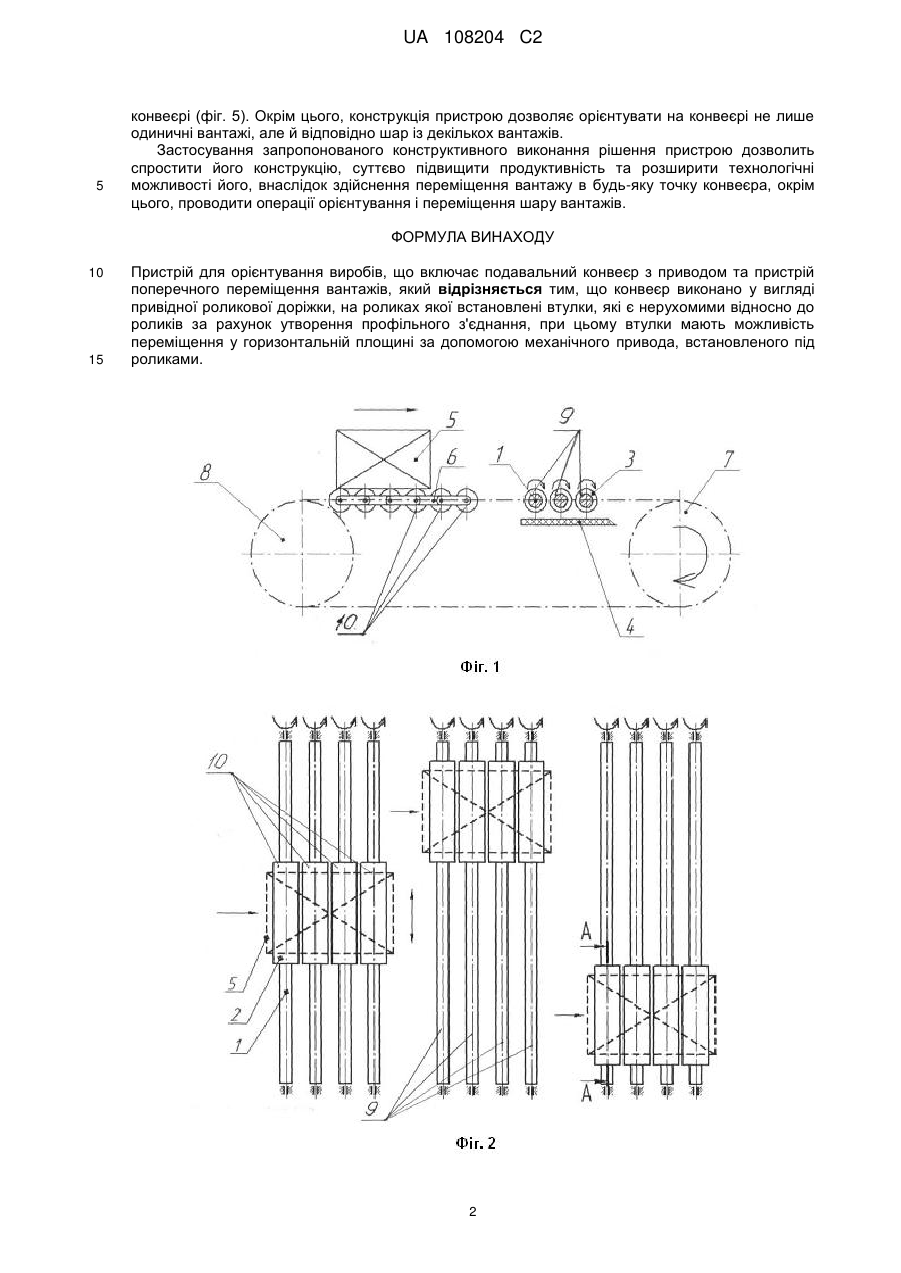

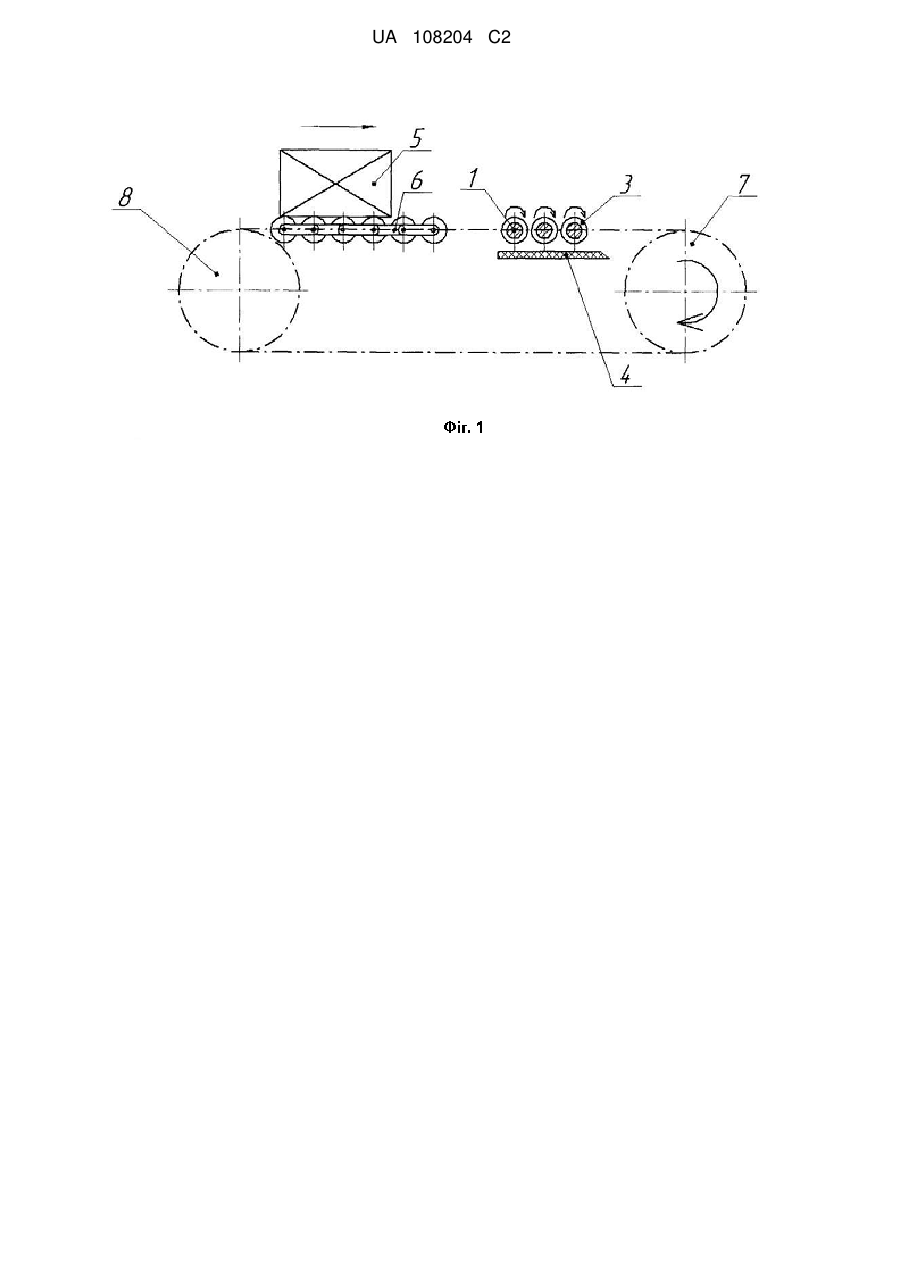

Реферат: Запропонований пристрій для орієнтування виробів включає подавальний конвеєр з приводом та пристрій поперечного переміщення вантажів. Конвеєр виконано у вигляді привідної роликової доріжки, на роликах якої встановлені втулки, які є нерухомими відносно до роликів за рахунок утворення профільного з'єднання. При цьому втулки мають можливість переміщення у горизонтальній площині за допомогою механічного привода, встановленого під роликами. UA 108204 C2 (12) UA 108204 C2 UA 108204 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до навантажувально-розвантажувальної техніки та засобів формування структурних елементів паковань. Відомий пристрій для орієнтування штучних виробів (Патент України № 47567, кл. B65G 47/80, 2002, Бюл. №7), що складається з подавального конвеєра з приводом та встановленим над ним пристроєм для орієнтування і переміщення вантажу. Недоліками наведеного пристрою є складність конструкції, невисока продуктивність і можливість орієнтування лише штучних вантажів. Найбільш близьким (прототипом) до заявленого винаходу є пристрій для орієнтування штучних виробів (А.С. SU № 1110726А, кл. B65G 47/28, B65G 57/11, 1984, Бюл. №32). Пристрій складається з привідного роликового конвеєра та встановленого над ним пристрою для орієнтування і переміщення штучного вантажу, який може займати два робочих положення. Недоліками даного пристрою є: - складність конструкції; - низька продуктивність; - неможливість орієнтування шару вантажів; - орієнтування вантажу лише у двох фіксованих положеннях. В основу винаходу поставлено задачу вдосконалення пристрою для орієнтування виробів шляхом спрощення його конструкції, підвищення продуктивності та розширення технологічних можливостей шляхом нового конструктивного виконання пристрою. Поставлена задача вирішується в пристрої для орієнтування виробів, що має подавальний конвеєр з приводом та пристрій поперечного переміщення вантажів, згідно з винаходом, конвеєр виконано у вигляді привідної роликової доріжки, на роликах якої встановлені втулки, які є нерухомими відносно до роликів за рахунок утворення профільного з'єднання, при цьому втулки мають можливість переміщення у горизонтальній площині за допомогою механічного привода, встановленого під роликами. За рахунок виконання конвеєра у вигляді привідної роликової доріжки, на роликах якої встановлені втулки, які є нерухомими відносно до роликів за рахунок утворення профільного з'єднання досягається можливість передачі руху від приводних роликів до вантажу з одночасним його переміщенням як в повздовжньому, так і в поперечному напрямках конвеєра. Втулки мають можливість переміщення у горизонтальній площині за допомогою пристрою поперечного переміщення вантажів, який виконано у вигляді механічного привода, встановленого під роликами чим, досягається можливість переміщення втулок з розташованим на них вантажем в будь-яку наперед задану точку площини конвеєра. Заявлений пристрій для орієнтування виробів зображений на кресленнях, де: на фіг. 1 зображено загальний вид пристрою, вигляд збоку, на фіг. 2 зображено загальний вид пристрою, вигляд зверху, на фіг. 3 зображено переріз по А-А, на фіг. 4 зображено переріз по Б-Б, на фіг. 5 зображено можливі схеми орієнтування шару виробів. Пристрій для орієнтування виробів складається з приводних роликів 1, на яких встановлені шпонки 2 та втулки 3. Шпонка 2 забезпечує одночасне обертання ролика 1 і втулки 3 та осьове переміщення втулки 3 відносно ролика 1. Замість шпонки може використовуватися будь-яке профільне з'єднання (шліцьове, трикутне тощо). Знизу під роликами встановлено механізм 4 переміщення втулок. Привідна роликова доріжка 9 утворена рядом привідних роликів 1, а пристрій 10, поперечного переміщення вантажів 5, утворений рядом втулок 3. Переміщення втулок 3 вздовж роликів 1 здійснюється за допомогою механічного привода 4. Привод роликової доріжки 9 здійснюється від ланцюгової передачі 6 від ведучої зірочки 7 та веденої 8. Пристрій працює наступним чином. Вантаж 5 надходить на втулки 3 роликового конвеєра 9. За рахунок обертання роликів 1 рух від них через шпонки 2 передається до втулок 3. Внаслідок обертання втулок 3 вантаж 5 переміщується пристроєм поперечного переміщення 10 по конвеєру. В залежності від напрямку подальшого переміщення на механічний привод 4 переміщення втулок 3 подається відповідний сигнал. Втулки 3 разом із вантажем 5 перемішуються відповідно програмі на задану величину вправо або вліво впоперек конвеєра. Після сходження вантажу 5 із втулок 3 останні повертаються у вихідне положення і здійснюється новий цикл переміщення згідно з програмою. За рахунок того, що є можливість здійснювати переміщення втулок 3 в будь-яке положення їх відносно осі роликів 1 можна здійснювати переміщення вантажу 5 в будь-яку позицію на 1 UA 108204 C2 5 конвеєрі (фіг. 5). Окрім цього, конструкція пристрою дозволяє орієнтувати на конвеєрі не лише одиничні вантажі, але й відповідно шар із декількох вантажів. Застосування запропонованого конструктивного виконання рішення пристрою дозволить спростити його конструкцію, суттєво підвищити продуктивність та розширити технологічні можливості його, внаслідок здійснення переміщення вантажу в будь-яку точку конвеєра, окрім цього, проводити операції орієнтування і переміщення шару вантажів. ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для орієнтування виробів, що включає подавальний конвеєр з приводом та пристрій поперечного переміщення вантажів, який відрізняється тим, що конвеєр виконано у вигляді привідної роликової доріжки, на роликах якої встановлені втулки, які є нерухомими відносно до роликів за рахунок утворення профільного з'єднання, при цьому втулки мають можливість переміщення у горизонтальній площині за допомогою механічного привода, встановленого під роликами. 2 UA 108204 C2 3 UA 108204 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
