Пристрій для поливу рослин

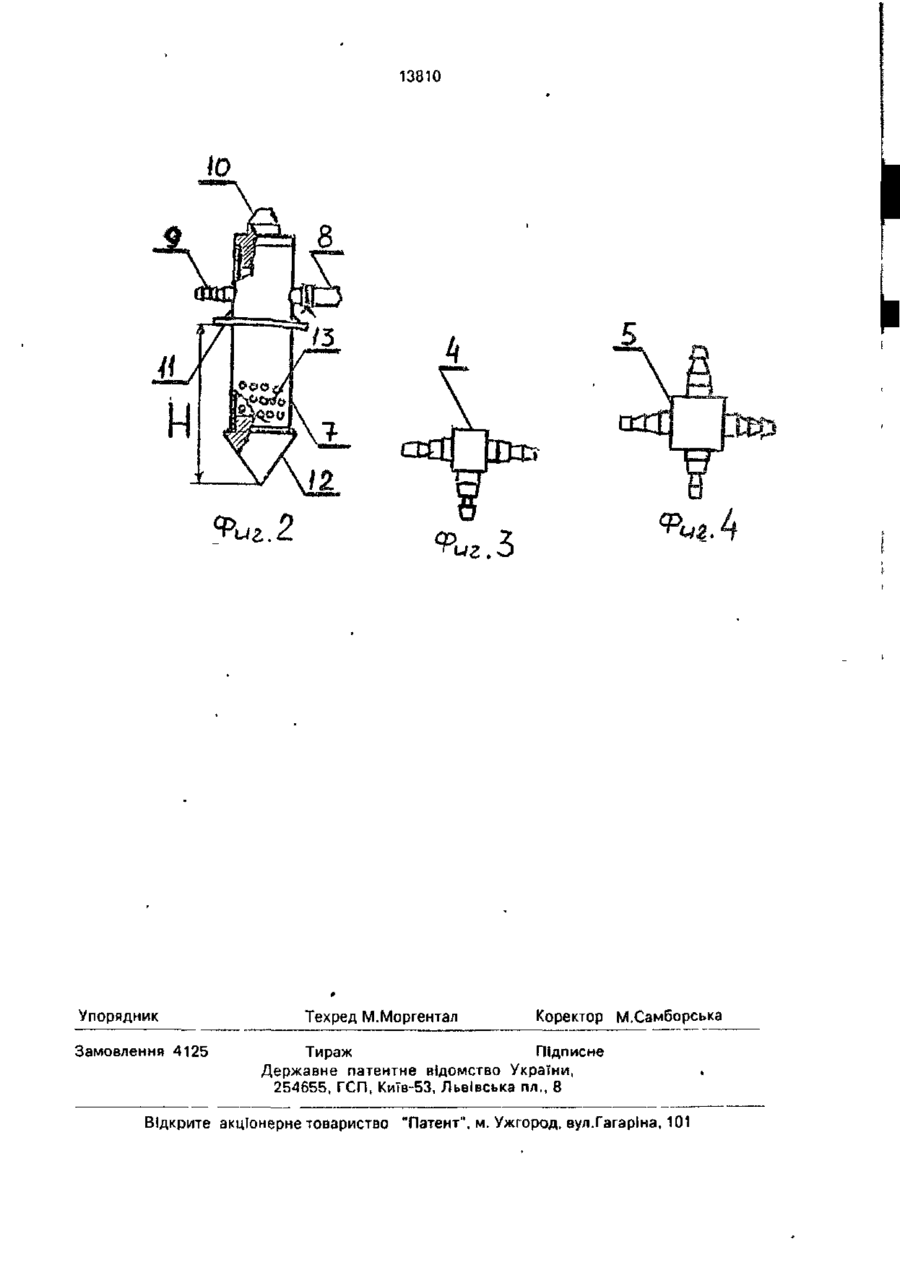

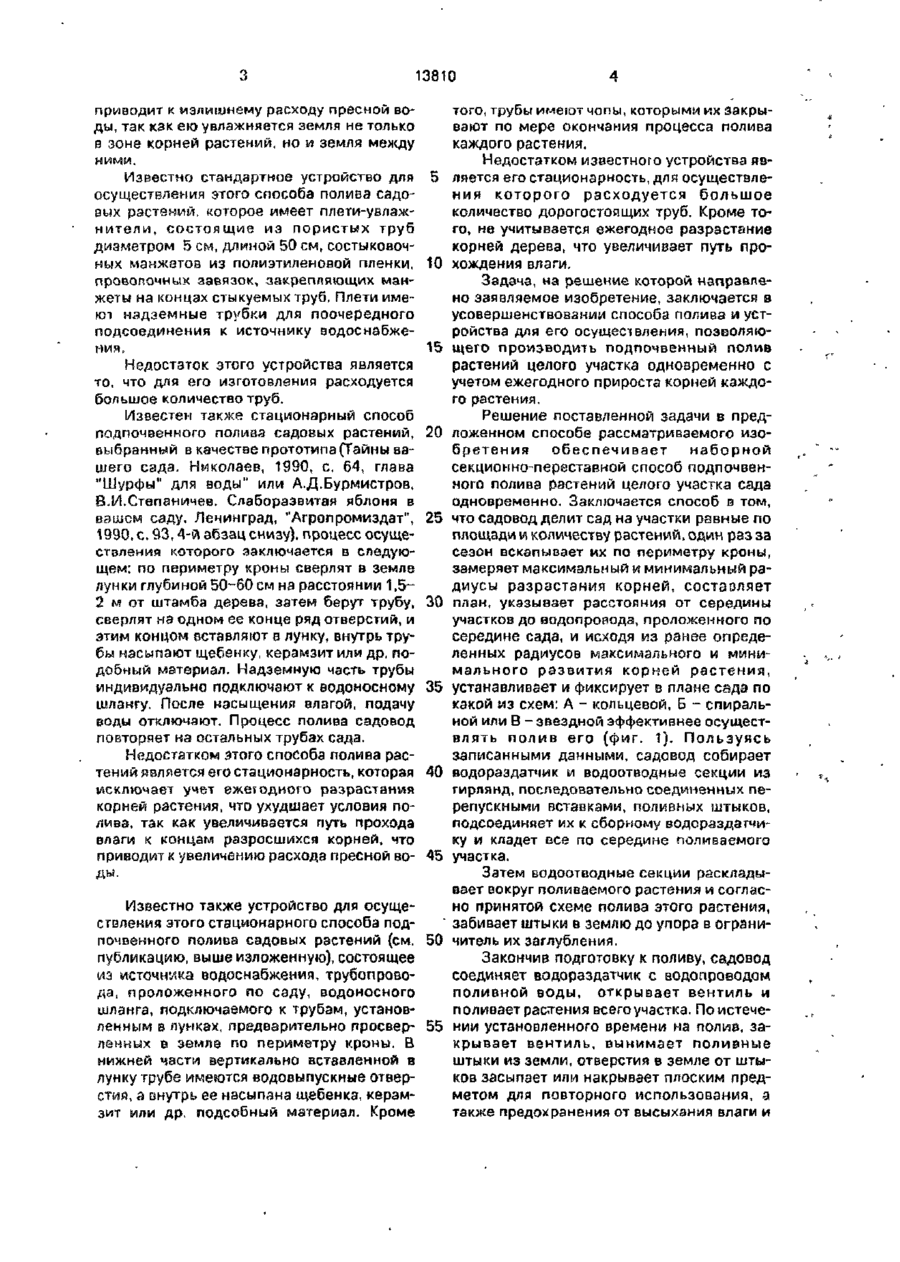

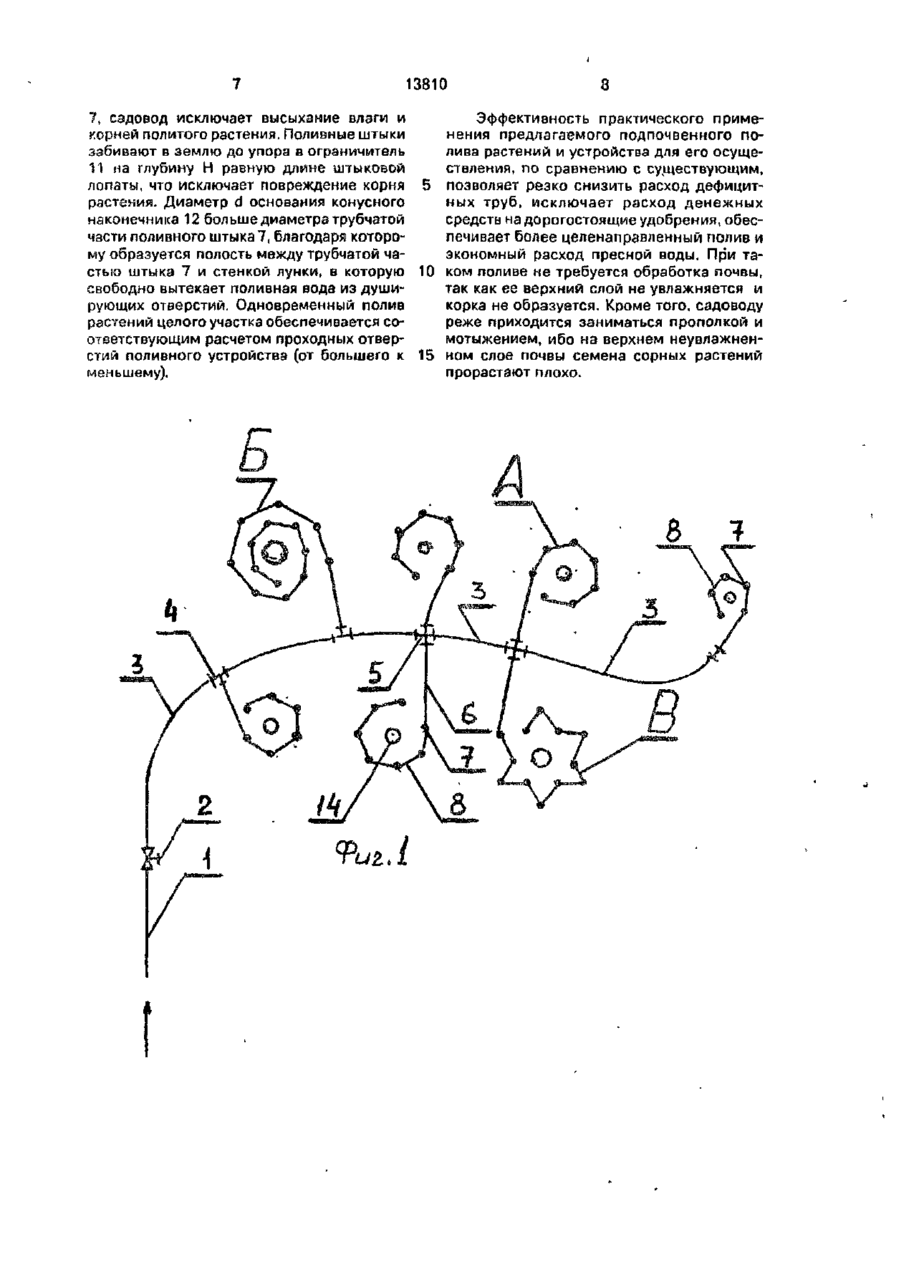

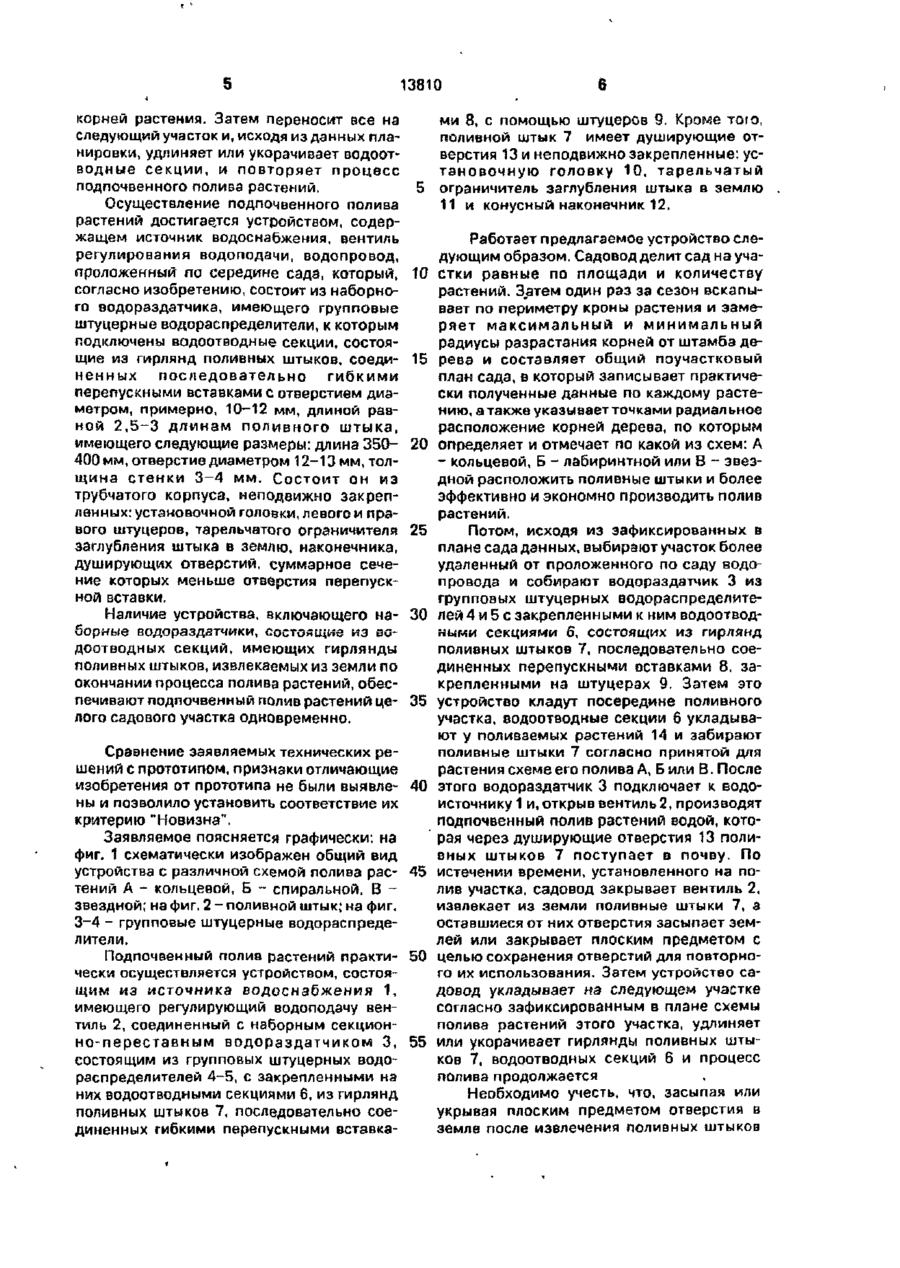

1. Устройство для полива растений, содержащее источник водоснабжения, гибкий шланге вентилем, отл ич а ю щее с я тем, что в гибкий шланг встроены с промежутками друг от друга водораспределительные штуцеры, к которым подсоединены трубки с закрепленными на них через заданные промежутки штыки с радиальными душирующими отверстиями. 2. Устройство по п. І . о т л и ч а ю щ е е с я тем, что штык выполнен в виде полого патрубка с двумя радиальными отверстиями для подсоединения трубки, установочной головкой на одном конце и конусным наконечником с тарельчатым ограничителем углубления штыка в землю на другом. 3. Способ полива растений, включающий подачу воды в зону корневой системы растений, о т л и ч а ю щ и й с я тем, что для подачи воды используют устройство в виде гибкого шланга со встроенными в него водораздаточными элементами, к которым подсоединены трубки с закрепленными на них полыми штыками с душирующими отверстиями, причем поливную землю предварительно делят на участки, радиус которых соответствует радиусу максимального развития корней растений, и последующий подвод секций осуществляют перенесением их на следующий участок, а поливные штыки укладывают гирляндами вокруг растений. С > ы 00 о Заявляемое изобретение относится к инвентарю, применяемому садоводом для полива растений, и касается товаров народного потребления, который можно использовать и в огородничестве. Известен стационарный способ подпочвенного полива садовых растений (см. брошюру "Садоводу-любителю", 11-е издание, "Донбасс", 1989, с. 73, 74), заключающийся в том, что независимо от произрастающей культуры, по всей площади сада на глубине 25-30 см укладывают несколько трубопроводных плетей-увлажнителей определенной длины. Плети засыпают землей, а выглядующие из земли патрубки поочередно соединяют с источником водоснабжения. Расстояние между плетями на средних почвах равно 90-110 см, на тяжелых- 120-140 см. Плети укладывают с небольшим уклоном. Недостатком такого способа подпочвенного полива растений является то, что он з 13810 того, трубы имеют чопы, которыми их закрывают по мере окончания процесса полива каждого растения. Недостатком известного устройства является его стационарность, для осуществления которого расходуется большое количество дорогостоящих труб. Кроме того, не учитывается ежегодное разрастание корней дерева, что увеличивает путь прохождения влаги. Задача, на решение которой направлено заявляемое изобретение, заключается в усовершенствовании способа полива и устройства для его осуществления, позволяющего производить подпочвенный полив растений целого участка одновременно с учетом ежегодного прироста корней каждого растения. Решение поставленной задачи в предложенном способе рассматриваемого изобретения обеспечивает наборной секционно-переставной способ подпочвенного полива растений целого участка сада одновременно. Заключается способ в том, что садовод делит сад на участки равные по площади и количеству растений, один раз за сезон вскапывает их по периметру кроны, замеряет максимальный и минимальный радиусы разрастания корней, состаоляет план, указывает расстояния от середины участков до водопровода, проложенного по середине сада, и исходя из ранее определенных радиусов максимального и минимального развития корней растения, устанавливает и фиксирует в плане сада по какой из схем: А - кольцевой, 5 - спиральной или В - звездной эффективнее осуществлять полив его (фиг. 1). Пользуясь записанными данными, садовод собирает водораздатчик и водоотводные секции из гирлянд, последовательно соединенных перепускными вставками, поливных штыков, подсоединяет их к сборному водораздагиику и кладет все по середине поливаемого участка. Затем водоотводные секции раскладывает вокруг поливаемого растения и согласно принятой схеме полива этого растения, " забивает штыки в землю до упора в ограни50 читель их заглубления. Закончив подготовку к поливу, садовод соединяет водораздзтчик с водопроводом поливной воды, открывает вентиль и поливает растения всего участка. Поистече55 нии установленного времени на полив, закрывает вентиль, вынимает поливные штыки из земли, отверстия в земле от штыков засыпает или накрывает плоским предметом для повторного использования, а также предохранения от высыхания влаги и приводит к излишнему расходу пресной воды, так как ею увлажняется земля не только в зоне корней растений, но и земля между ними. Известно стандартное устройство для 5 осуществления этого способа полива садовых растений, которое имеет плети-увлажнители, состоящие из пористых труб диаметром 5 см, длиной 50 см, состыковочных манжетов из полиэтиленовой пленки, 10 проволочных завязок, закрепляющих манжеты на концах стыкуемых труб. Плети имеют надземные трибки для поочередного подсоединения к источнику водоснабжения. 15 Недостаток этого устройства является то, что для его изготовления расходуется большое количество труб. Известен также стационарный способ подпочвенного полиаа ездовых растений, 20 выбранный в качестве прототипа (Тайны вашего сада. Николаев, 1990, с. 64, глава "Шурфы" для воды" или А.Д.Бурмистров, В.И.Степаничев. Слаборазвитая яблоня в вашем саду. Ленинград, "Агропромиздат", 25 1990, с. 93,4-й абзац снизу), процесс осуществления которого заключается в следующем; по периметру кроны сверлят в земле лунки глубиной 50-60 см на расстоянии 1,52 мот штамба дерева, затем берут трубу, 30 сверлят на одном ее конце ряд отверстий, и этим концом вставляют в лунку, внутрь трубы насыпают щебенку, керамзит или др. подобный материал. Надземную часть трубы индивидуально подключают к водоносному 35 шлангу. После насыщения влагой, подачу воды отключают. Процесс полива садовод повторяет на остальных трубах сада. Недостатком этого способа полива растений является его стационарность, которая 40 исключает учет ЄЖЄЇ одного разрастания корней растения, что ухудшает условия полива, так как увеличивается путь прохода влаги к концам разросшихся корней, что приводит к увеличению расхода пресной во- 45 ды. Известно также устройство для осуществления этого стзционарного способа подпочвенного полива садовых растений (см. публикацию, выше изложенную), состоящее из источника водоснабжения, трубопровода, проложенного по саду, водоносного шланга, подключаемого к трубам, установленным в лунках, предварительно просверленных а земле по периметру кроны. В нижней масти вертикально вставленной в лунку трубе имеются водовыпускные отверстий, а внутрь ее насыпана щебенка, керамзит или др. подсобный материал. Кроме 13810 корней растений. Затем переносит все на следующий участок и, исходя из данных планировки, удлиняет или укорачивает водоотводные секции, и повторяет процесс подпочвенного полива растений. 5 Осуществление подпочвенного полива растений достигается устройством, содержащем источник водоснабжения, вентиль регулирования водоподачи, водопровод, проложенный по середине сада, который, 10 согласно изобретению, состоит из наборного водораздатчика, имеющего групповые штуцерные водораспределители, к которым подключены водоотводные секции, состоящие из гирлянд поливных штыков, соеди- 15 ненных последовательно гибкими перепускными вставками с отверстием диаметром, примерно, 10-12 мм, длиной равной 2,5-3 длинам поливного штыка, имеющего следующие размеры: длина 350- 20 400 мм, отверстие диаметром 12—13 мм, толщина стенки 3-4 мм. Состоит он из трубчатого корпуса, неподвижно закрепленных: установочной головки, левого и правого штуцеров, тарельчатого ограничителя 25 заглубления штыка в землю, наконечника, душмрующих отверстий, суммарное сечение которых меньше отверстия перепускной вставки. Наличие устройства, включающего наборные в одо раздатчики, состоящие из водоотводных секций, имеющих гирлянды поливных штыков, извлекаемых из земли по окончании процесса полива растений, обеспечивают подпочвенный полив растений целого садового участка одновременно. Сравнение заявляемых технических решений с прототипом, признаки отличающие изобретения от прототипа не были выявлены и позволило установить соответствие их критерию "Новизна". Заявляемое поясняется графически: на фиг. 1 схематически изображен общий вид устройства с различной схемой полива растений А - кольцевой, Б - спиральной, В звездной; на фиг. 2 - поливной штык; на фиг. 3-4 - групповые штуцерные водораспределители. Подпочвенный полив растений практически осуществляется устройством, состоящим из источника водоснабжения 1, имеющего регулирующий водоподачу вентиль 2, соединенный с наборным секционно-переставным водораздатчиком 3, состоящим из групповых штуцерных водораспределителей 4-5, с закрепленными на них водоотводными секциями 6, из гирлянд поливных штыков 7, последовательно соединенных гибкими перепускными вставка 6 ми 8, с помощью штуцеров 9. Кроме тою, поливной штык 7 имеет душирующие отверстия 13 и неподвижно закрепленные: установочную головку 10, тарельчатый ограничитель заглубления штыка в землю 11 и конусный наконечник 12. Работает предлагаемое устройство следующим образом. Садовод делит сад на участки равные по площади и количеству растений. Затем один раз за сезон вскапывает по периметру кроны растения и замеряет максимальный и минимальный радиусы разрастания корней от штамба дерева и составляет общий поучастковый план сада, в который записывает практически полученные данные по каждому растению, а также указывает точками радиальное расположение корней дерева, по которым определяет и отмечает по какой из схем: А - кольцевой, Б - лабиринтной или В - звездной расположить поливные штыки и более эффективно и экономно производить полив растений. Потом, исходя из зафиксированных в плане сада данных, выбирают участок более удаленный от проложенного по саду водопровода и собирают водораздатчик 3 из групповых штуцерных водораспределите30 лей 4 и 5 с закрепленными к ним водоотводными секциями 6, состоящих из гирлянд поливных штыков 7, последовательно соединенных перепускными вставками 8, закрепленными на штуцерах 9. Затем это 35 устройство кладут посередине поливного участка, водоотводные секции б укладывают у поливаемых растений 14 и забирают поливные штыки 7 согласно принятой для растения схеме его полива А, Б или В. После 40 этого водораздатчик 3 подключает к водоисточнику 1 и, открыв вентиль 2, производят подпочвенный полив растений водой, кото' рая через душирующие отверстия 13 поливных штыков 7 поступает в почву. По 45 истечении времени, установленного на полив участка, садовод закрывает вентиль 2, извлекает из земли поливные штыки 7, а оставшиеся от них отверстия засыпает землей или закрывает плоским предметом с 50 целью сохранения отверстий для повторного их использования. Затем устройство садовод укладывает на следующем участке согласно зафиксированным в плане схемы полива растений этого участка, удлиняет 55 или укорачивает гирлянды поливных штыков 7, водоотводных секций 6 и процесс полива продолжается Необходимо учесть, что, засыпая или укрывая плоским предметом отверстия в земле после извлечения поливных штыков 13810 8 7, садовод исключает высыхание влаги и Эффективность практического примез^орней политого растения. Поливные штыки нения предлагаемого подпочвенного позабивают в землю до упора в ограничитель лива растений и устройства для его осуще11 на глубину Н равную длине штыковой ствления, по сравнению с существующим, лопаты, что исключает повреждение корня 5 позволяет резко снизить расход дефицитрастения. Диаметр d основания конусного ных труб, исключает расход денежных наконечника 12 больше диаметра трубчатой средств на дорогостоящие удобрения, обесчасти поливного штыка 7, благодаря которопечивает более целенаправленный полив и му образуется полость между трубчатой чаэкономный расход пресной воды. При тастью штыка 7 и стенкой лунки, в которую 10 ком поливе не требуется обработка почвы, свободно вытекает поливная вода из душитак как ее верхний слой не увлажняется и рующих отверстий. Одновременный полив корка не образуется. Кроме того, садоводу растений целого участка обеспечивается сореже приходится заниматься прополкой и ответствующим расчетом проходных отвермотыжением, ибо на верхнем неувлажненстий поливного устройства (от большего к 15 ном слое почвы семена сорных растений меньшему). прорастают плохо. Ь 1 13810 Упорядник Замовлення 4125 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл,, 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
