Пристрій для автоматичної настройки реактора для гасіння дуги

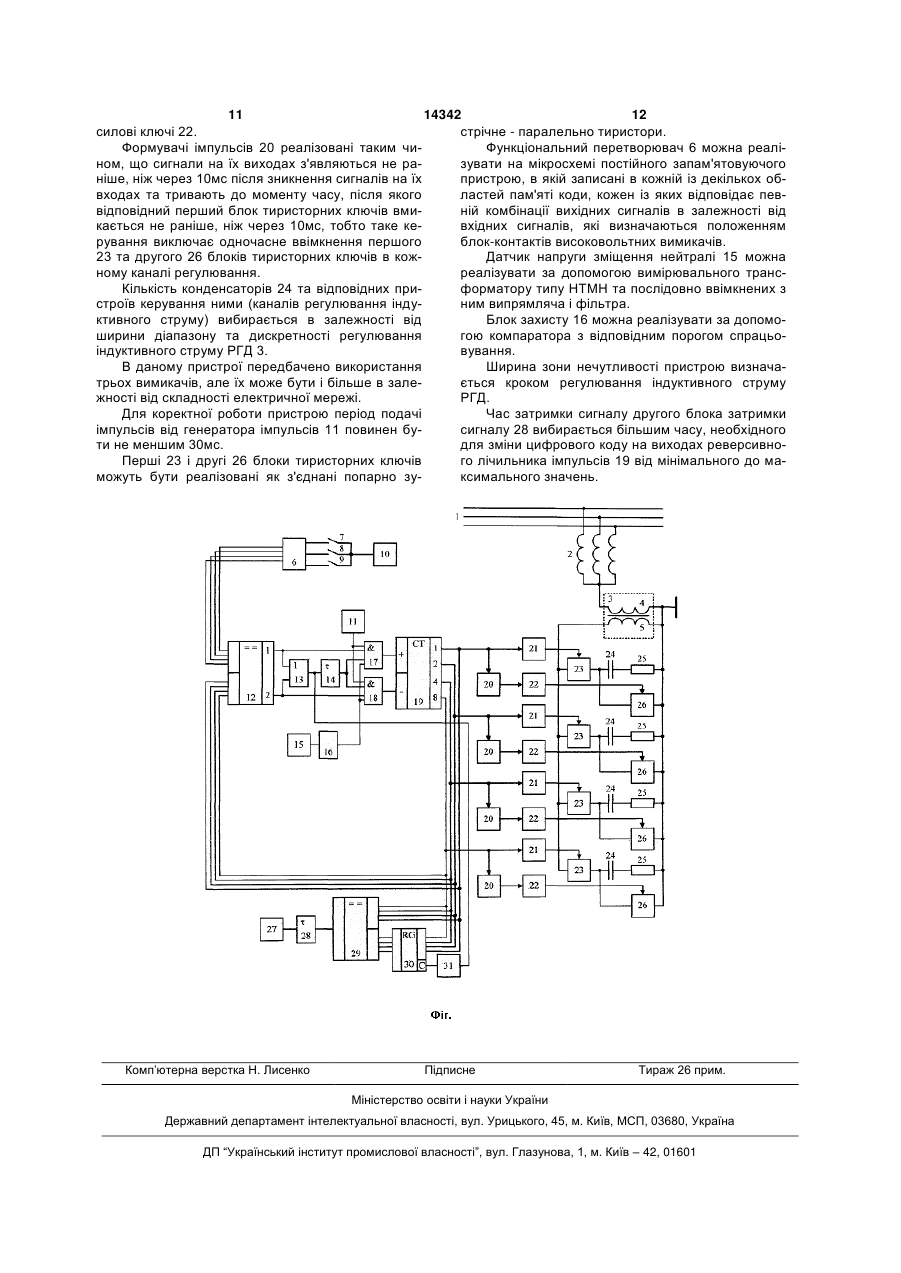

Пристрій для автоматичної настройки реактора для гасіння дуги, що містить перші чотири блоки тиристорних ключів, перші виводи яких з'єднані між собою та підключені до першого виводу додаткової обмотки реактора для гасіння дуги, основна обмотка якого одним виводом з'єднана із землею, а другим підключена через приєднувальний трифазний трансформатор до трифазної мережі, другі виводи перших чотирьох блоків тиристорних ключів з'єднані відповідно з першими виводами других чотирьох блоків тиристорних ключів і відповідно через конденсатори підключені до перших виводів резисторів, другі виводи яких, а також другі виводи других чотирьох блоків тиристорних ключів з'єднані з другим виводом додаткової обмотки реактора для гасіння дуги, другий вивід якої підключений до землі, перший, другий, третій і четвертий виходи реверсивного лічильника імпульсів з'єднані відповідно зі входами перших чотирьох силових ключів, перші входи першого та другого елементів І підключені до виходу генератора імпульсів, виходи першого та другого елементів І з'єднані відповідно з першим і другим входами реверсивного лічильника імпульсів, перший, другий, третій і четвертий виходи якого з'єднані відповідно з входами чотирьох формувачів імпульсів, виходи яких підключені відповідно до входів других чотирьох силових ключів, виходи яких в свою чергу з'єднані відповідно з керуючими входами других чотирьох блоків тиристорних ключів, виходи пер U 2 (19) 1 3 14342 4 Відомий пристрій для автоматичної настройки нувальний трифазний трансформатор до трифазреактора для гасіння дуги [Патент №32756А (Украної мережі, другі виводи перших чотирьох блоків їна), М.кл. Н02Н9/08, бюл. №1, 2001], що містить тиристорних ключів з'єднані відповідно з першими перші чотири блоки тиристорних ключів, перші виводами других чотирьох блоків тиристорних виводи яких з'єднані між собою та підключені до ключів і відповідно через конденсатори підключені першого виводу додаткової обмотки РГД, основна до перших виводів резисторів, другі виводи яких, а обмотка якого одним виводом з'єднана із землею, також другі виводи других чотирьох блоків тириса другим підключена через приєднувальний триторних ключів з'єднані з другим виводом додаткофазний трансформатор до трифазної мережі, друвої обмотки РГД, другий вивід якої підключений до гі виводи перших чотирьох блоків тиристорних землі, перший, другий, третій і четвертий виходи ключів з'єднані відповідно з першими виводами реверсивного лічильника імпульсів з'єднані відподругих чотирьох блоків тиристорних ключів і відповідно з входами чотирьох перших силових ключів, відно через конденсатори підключені до перших перші входи першого та другого логічних елеменвиводів резисторів, другі виводи яких, а також друтів І підключені до виходу генератора імпульсів, гі виводи других чотирьох блоків тиристорних клювиходи першого та другого логічних елементів І чів з'єднані з другим виводом додаткової обмотки з'єднані відповідно з першим і другим входами РГД, другий вивід додаткової обмотки РГД з'єднареверсивного лічильника імпульсів, перший вивід ний із землею, перший, другий, третій і четвертий першого блок-контакту підключений до виходу виходи реверсивного лічильника імпульсів підклюджерела опорної напруги, перший, другий, третій і чені відповідно до входів чотирьох перших силочетвертий виходи реверсивного лічильника імпувих ключів, вихід джерела опорної напруги підклюльсів з'єднані відповідно з входами чотирьох форчений до перших виводів першого блок-контакта і мувачів імпульсів, виходи яких підключені відповіп'ятого резистора, другі виводи яких з'єднані між дно до входів чотирьох других силових ключів, собою та підключені до перших виводів другого виходи яких в свою чергу з'єднані відповідно з кеблок-контакта та шостого резистора, другі виводи руючими входами других чотирьох блоків тиристояких з'єднані між собою та підключені до перших рних ключів, виходи перших чотирьох силових виводів третього блок-контакта та сьомого резисключів підключені відповідно до керуючих входів тора, другі виводи яких з'єднані між собою і підкперших чотирьох блоків тиристорних ключів, перші лючені до першого виводу восьмого резистора та виводи другого та третього блок-контактів з'єднані першого входу диференційного підсилювача, вихід з виходом джерела опорної напруги, другі виводи якого з'єднаний з анодом першого діода та катопершого, другого і третього блок-контактів підклюдом другого діода, а другий вхід підключений до чені відповідно до першого, другого і третього вховиходу маштабуючого підсилювача, вхід якого дів функціонального перетворювача, перший, друз'єднаний з виходом ЦАП, катод першого діода гий, третій і четвертий виходи якого з'єднані підключений до другого входу першого логічного відповідно з першим, другим, третім і четвертим елемента І, перший вхід якого і перший вхід друговходами цифрового компаратора, п'ятий, шостий, го логічного елемента І з'єднані з виходом генерасьомий і восьмий входи якого підключені відповідтора імпульсів, виходи першого та другого логічно до першого, другого, третього і четвертого виних елементів І підключені відповідно до першого і ходів реверсивного лічильника імпульсів, перший і другого входів реверсивного лічильника імпульсів, другий виходи цифрового компаратора з'єднані з анод другого діода через інвертор з'єднаний з друтретіми входами першого і другого логічних елегим входом другого логічного елемента І, перший, ментів І та підключені відповідно до першого і друдругий, третій і четвертий виходи реверсивного гого входів логічного елемента АБО, вихід якого лічильника імпульсів підключені відповідно до з'єднаний з входом блоку затримки сигналу, вихід першого, другого, третього і четвертого входів якого підключений до других входів першого та ЦАП, а також відповідно до входів чотирьох фордругого логічних елементів І, четверті входи яких мувачів імпульсів, виходи яких з'єднані відповідно з'єднані з виходом блоку захисту, вхід якого підкзі входами чотирьох других силових ключів, вихолючений до виходу датчика напруги зміщення ди яких в свою чергу підключені відповідно до кенейтралі. руючих входів других чотирьох блоків тиристорних Недоліком даного пристрою є недостатня наключів, виходи перших чотирьох силових ключів дійність за рахунок того, що він не дозволяє здійсз'єднані відповідно з керуючими входами перших нювати перевірку працездатності тракту настройки чотирьох блоків тиристорних ключів, другий вивід реактора для гасіння дуги, оскільки останній справосьмого резистора з'єднаний із землею. цьовує порівняно рідко і між спрацюваннями можГоловним недоліком даного пристрою є те, що ливий вихід з ладу пристрою для автоматичної він не дозволяє здійснювати перевірку працездатнастройки реактора для гасіння дуги. ності тракту настройки реактора для гасіння дуги, В основу корисної моделі поставлено задачу тобто його низька надійність. створення пристрою для автоматичної настройки За прототип обрано пристрій для автоматичреактора для гасіння дуги, в якому за рахунок ввеної настройки реактора для гасіння дуги [Патент дення нових блоків та зв'язків між ними з'являєть№53220А (Україна), М.кл. Н02Н9/08, бюл. №1, ся можливість перевіряти працездатність тракту 2003], що містить перші чотири блоки тиристорних настройки реактора для гасіння дуги, що дозволяє ключів, перші виводи яких з'єднані між собою та підвищити надійність роботи пристрою. підключені до першого виводу додаткової обмотки Поставлена задача досягається тим, що в РГД, основна обмотка якого одним виводом з'єдпристрій для автоматичної настройки реактора нана із землею, а другим підключена через приєддля гасіння дуги, що містить перші чотири блоки 5 14342 6 тиристорних ключів, перші виводи яких з'єднані компаратора підключений до входу другого блоку між собою та підключені до першого виводу додазатримки сигналу, вихід якого з'єднаний зі входом ткової обмотки РГД, основна обмотка якого одним блоку індикації. виводом з'єднана із землею, а другим підключена Пристрій для автоматичної настройки реакточерез приєднувальний трифазний трансформатор ра для гасіння дуги пояснюється кресленням, на до трифазної мережі, другі виводи перших чотиякому зображена його структурна схема. рьох блоків тиристорних ключів з'єднані відповідно На схемі: 1 - трифазна електрична мережа; 2 з першими виводами других чотирьох блоків тиритрифазний приєднувальний трансформатор; 3 сторних ключів і відповідно через конденсатори реактор для гасіння дуги; 4 - основна обмотка РГД; підключені до перших виводів резисторів, другі 5 - додаткова обмотка РГД; 6 - функціональний виводи яких, а також другі виводи других чотирьох перетворювач; 7, 8, 9 - перший, другий та третій блоків тиристорних ключів з'єднані з другим вивоблок-контакти; 10 - джерело опорної напруги; 11 дом додаткової обмотки РГД, другий вивід якої генератор імпульсів; 12 - перший цифровий компідключений до землі, перший, другий, третій і паратор; 13 - елемент АБО; 14 - перший блок зачетвертий виходи реверсивного лічильника імпутримки сигналу; 15 - датчик напруги зміщення нейльсів з'єднані відповідно зі входами перших чотитралі; 16 - блок захисту; 17, 18 - перший та другий рьох силових ключів, перші входи першого та друелементи І; 19 - реверсивний лічильник імпульсів; гого елементів І підключені до виходу генератора 20 - чотири формувачі імпульсів; 21 - перші чотири імпульсів, виходи першого та другого елементів І силові ключі; 22 - другі чотири силові ключі; 23 з'єднані відповідно з першим і другим входами перші чотири блоки тиристорних ключів; 24 - чотиреверсивного лічильника імпульсів, перший, друри конденсатори; 25 - чотири резистори; 26 - другі гий, третій і четвертий виходи якого з'єднані відпочотири блоки тиристорних ключів; 27 - блок індивідно з входами чотирьох формувачів імпульсів, кації; 28 - другий блок затримки сигналу; 29 - друвиходи яких підключені відповідно до входів другий цифровий компаратор; 30 - регістр; 31 - одногих чотирьох силових ключів, виходи яких в свою вібратор, причому перші виводи перших чотирьох чергу з'єднані відповідно з керуючими входами блоків тиристорних ключів 23 з'єднані між собою других чотирьох блоків тиристорних ключів, вихота підключені до першого виводу додаткової обмоди перших чотирьох силових ключів підключені тки РГД 5, основна обмотка 4 якого одним вивовідповідно до керуючих входів перших чотирьох дом з'єднана із землею, а другим підключена чеблоків тиристорних ключів, перші виводи першого, рез приєднувальний трифазний трансформатор 2 другого і третього блок-контактів підключені до до трифазної мережі 1, другі виводи перших чотивиходу джерела опорної напруги, а другі виводи рьох блоків тиристорних ключів 23 з'єднані відпоз'єднані відповідно з першим, другим і третім вховідно з першими виводами других чотирьох блоків дами функціонального перетворювача, перший, тиристорних ключів 26 і відповідно через кондендругий, третій і четвертий виходи якого підключені сатори 24 підключені до перших виводів резистовідповідно до першого, другого, третього і четверрів 25, другі виводи яких, а також другі виводи друтого входів цифрового компаратора (в подальшогих чотирьох блоків тиристорних ключів 26 з'єднані му - першого цифрового компаратора), п'ятий, з другим виводом додаткової обмотки РГД 5, друшостий, сьомий і восьмий входи якого з'єднані гий вивід якої підключений до землі, перший, друвідповідно з першим, другим, третім і четвертим гий, третій і четвертий виходи реверсивного лічивиходами реверсивного лічильника імпульсів, пельника імпульсів 19 з'єднані відповідно з входами рший і другий виходи першого цифрового компаперших чотирьох силових ключів 21, перші входи ратора підключені до третіх входів першого і друпершого 17 та другого 18 елементів І підключені гого елементів І та до першого і другого входів до виходу генератора імпульсів 11, виходи першоелемента АБО відповідно, вихід якого з'єднаний зі го 17 та другого 18 елементів І з'єднані відповідно входом блока затримки сигналу (в подальшому з першим і другим входами реверсивного лічильпершого блока затримки сигналу), вихід якого підника імпульсів 19, перший, другий, третій і четверключений до других входів першого та другого тий виходи якого підключені відповідно до входів елементів І, четверті входи яких з'єднані з виходом чотирьох формувачів імпульсів 20, виходи яких блоку захисту, вхід якого підключений до виходу з'єднані відповідно зі входами других чотирьох датчика напруги зміщення нейтралі, згідно кориссилових ключів 22, виходи яких в свою чергу підкної моделі, введено другий цифровий компаратор, лючені відповідно до керуючих входів других чотирегістр, одновібратор, другий блок затримки сигрьох блоків тиристорних ключів 26, виходи перших налу, блок індикації, причому перший, другий, тречотирьох силових ключів 21 з'єднані відповідно з тій і четвертий виходи реверсивного лічильника керуючими входами перших чотирьох блоків тириімпульсів з'єднані відповідно з першим, другим, сторних ключів 23, перші виводи першого 7, друготретім і четвертим входами другого цифрового го 8 та третього 9 блок-контактів підключені до компаратора, п'ятий, шостий, сьомий і восьмий виходу джерела опорної напруги 10, а другі вивовходи якого підключені відповідно до першого, ди - з'єднані відповідно з першим, другим і третім другого, третього і четвертого виходів регістра, входами функціонального перетворювача 6, перперший, другий, третій і четвертий входи якого ший, другий, третій і четвертий виходи якого підкз'єднані відповідно з першим, другим, третім і четлючені відповідно до першого, другого, третього і вертим виходами реверсивного лічильника імпучетвертого входів першого цифрового компаратольсів, п'ятий вхід регістра підключений до виходу ра 12, п'ятий, шостий, сьомий і восьмий входи якоодновібратора, вхід якого з'єднаний відповідно з го з'єднані відповідно з першим, другим, третім і виходом елемента АБО, вихід другого цифрового четвертим виходами реверсивного лічильника 7 14342 8 імпульсів 19, перший і другий виходи першого циключений. Нехай при цьому, наприклад, перший 7 фрового компаратора 12 підключені до третіх вхоі другий 8 блок-контакти замкнуті, а третій блокдів першого 17 і другого 18 елементів І та з'єднані контакт 9 розімкнений. При цьому від джерела відповідно з першим і другим входами логічного опорної напруги 10 сигнали логічної одиниці та елемента АБО 13, вихід якого підключений до нуля подаються на перший, другий та третій входи входу першого блоку затримки сигналу 14, вихід функціонального перетворювача 6, який реалізоякого з'єднаний з другими входами першого 17 та ваний таким чином, що кожній комбінації вхідних другого 18 елементів І, четверті входи яких підксигналів відповідає певна комбінація вихідних. лючені до виходу блоку захисту 16, вхід якого Відомо, що кожним вимикачем комутується фрагз'єднаний з виходом датчика напруги зміщення мент електричної мережі з певним можливим ємнейтралі 15, перший, другий, третій і четвертий нісним струмом при однофазному замиканні на виходи реверсивного лічильника імпульсів 19 з'єдземлю, який можна скомпенсувати відповідним нані відповідно з першим, другим, третім і четверіндуктивним струмом РГД 3, значення якого визнатим входами другого цифрового компаратора 29, чається комбінацією керуючих бінарних сигналів. п'ятий, шостий, сьомий і восьмий входи якого підкОчевидно, що будь-якому ємнісному струму елеключені відповідно до першого, другого, третього і тричної мережі, значення якого залежить від комчетвертого виходів регістра 30, перший, другий, бінації положень високовольтних вимикачів, відпотретій і четвертий входи якого з'єднані відповідно з відає певна комбінація цифрових сигналів на першим, другим, третім і четвертим виходами ревиході функціонального перетворювача 6. Тому версивного лічильника імпульсів 19, п'ятий вхід останній реалізується у вигляді матриці співвіднорегістра 30 підключений до виходу одновібратора шень вхідних і вихідних сигналів, яка і являє собою 31, вхід якого з'єднаний відповідно з виходом елецифрову модель електричної мережі. З виходу мента АБО 13, вихід другого цифрового компарафункціонального перетворювача 6 цифровий код тора 29 підключений до входу другого блоку заподається на перший, другий, третій і четвертий тримки сигналу 28, вихід якого з'єднаний зі входом входи першого цифрового компаратора 12, на п'яблоку індикації 27. тий, шостий, сьомий та восьмий входи якого посЗапропонований пристрій працює так. При затупає цифровий код з виходів реверсивного лічимиканні на землю однієї із фаз трифазної мережі льника імпульсів 19. Цей код відповідає настройці напруга зміщення нейтралі, що прикладається до РГД 3 в поточний момент часу. Він подається чеРГД 3, викликає появу в його основній обмотці 4, рез перші силові ключі 21 на керуючі входи перяка підключена через приєднувальний трансфорших чотирьох блоків тиристорних ключів 23. При матор 2 до мережі 1, індуктивного струму, який при цьому конденсатори 24, потужності яких відноправильній настройці РГД 3 повністю компенсує сяться як 1:2:4:8 (найменша потужність відповідає ємнісний струм однофазного замикання. наймолодшому розряду реверсивного лічильника Оскільки в результаті аварійних відключень та імпульсів 19), підключаються в комбінації, що виоперативних перемикань ємність мережі, а зназначається цифровим кодом реверсивного лічильчить, і її ємнісний струм змінюються, то для забезника імпульсів 19, до додаткової обмотки 5 РГД 3. печення допустимого розладнання компенсації Це дозволяє зменшити на відповідну величину необхідно автоматично змінювати і значення індуіндуктивний струм РГД 3 від найбільшого значення ктивного струму РГД 3. і встановити його відповідним ємнісному струму Відомо, що довжина лінії електричної мережі електричної мережі, який визначається включенипрямопропорційна її ємнісному струму. ми двома високовольтними вимикачами, що місВраховуючи те, що значна частина живлячих тять відповідно перший 7 та другий 8 блокмереж виконана по радіальних схемах, тобто від контакти. розподільчих пристроїв, де встановлені РГД, до У випадку, коли цифровий код на першому, кожного споживача електричної енергії підходить другому, третьому і четвертому входах першого окрема живляча лінія електропередачі, то по кільцифрового компаратора 12 дорівнює цифровому кості включених ліній електропередачі, а також, коду на його п'ятому, шостому, сьомому і восьмознаючи довжину цих ліній, можна визначити загаму входах, на першому і другому виходах першого льний ємнісний струм електричної мережі. Тому цифрового компаратора 12 присутні сигнали логіінформацію про значення ємнісного струму кожної чного нуля, які поступають відповідно на перший і окремої лінії електропередачі можна отримати, другий входи елемента АБО 13. З виходу елемензнаючи положення високовольтного комутаційного та АБО 13 сигнал логічного нуля через одновібраапарата. тор 31 поступає на п'ятий вхід регістра 30. При Такий підхід отримання інформації про розлацьому сигнали на першому, другому, третьому і днання компенсації застосовується в даному причетвертому входах регістра 30 відповідають сигстрої. налам на його першому, другому, третьому і четІнформація про положення кожного високововертому виходах. Цифровий код з першого, другольтного вимикача, а значить, і про значення ємнісго, третього і четвертого виходів реверсивного ного струму електричної мережі, отримується з лічильника імпульсів 19 поступають на перші, друблок-контактів кожного вимикача. гі, треті і четверті входи другого цифрового компаДля прикладу, в даному пристрої інформація ратора 29 та регістра 30. Цифровий код з першого, про ємнісний струм електричної мережі отримудругого, третього і четвертого виходів регістра 30 ється з трьох високовольтних вимикачів. поступає на п'ятий, шостий, сьомий і восьмий вхоРозглянемо випадок роботи пристрою, коли ди другого цифрового компаратора 29. Оскільки два високовольтні вимикачі включені, а третій відцифрові коди на входах з першого по четвертий та 9 14342 10 з п'ятого по восьмий другого цифрового компаравходи перших блоків тиристорних ключів 23. При тора 29 однакові, то на його виході з'являється цьому загальна потужність конденсаторів 24, що сигнал логічного нуля, який через другий блок запідключені до додаткової обмотки 5 РГД 3, збільтримки сигналу 28 поступає на вхід блока індикації шується, а індуктивний струм РГД 3 зменшується, 27, що свідчить про відсутність помилок в тракті що відповідає зменшенню загальної довжини настройки реактора для гасіння дуги. включених ліній електропередач за рахунок відкЯкщо відключається один високовольтний вилючення вимикача. Рівність ємнісного і індуктивномикач, що відповідає зменшенню ємнісного струму го струмів в електричній мережі знову встановлюв електричній мережі, наприклад той, який містить ється. другий блок-контакт 8, то цифровий код, який посАналогічна ситуація проглядається в момент тупає з виходу функціонального перетворювача 6 коли, наприклад, включається вимикач, що містить на перший, другий, третій та четвертий входи третій блок-контакт 9. Єдиною відмінністю в данопершого цифрового компаратора 12, збільшується му випадку є те, що сигнал логічної одиниці з'явта на першому виході першого цифрового компаляється на другому виході першого цифрового ратора 12 з'являється сигнал логічної одиниці, компаратора 12, що відкриває другий елемент І який поступає на третій вхід першого елемента І 18. При цьому другий елемент І 18 пропускає ім17. Крім того, сигнал логічної одиниці з першого пульси від генератора імпульсів 11 на другий вхід цифрового компаратора 12 через елемент АБО 13 „-" реверсивного лічильника імпульсів 19, зменшупоступає на вхід одновібратора 31, на виході якого ючи записаний в ньому цифровий код до величиз'являється сигнал логічної одиниці певної тривани, коли сигнали на входах першого цифрового лості, який поступає на п'ятий вхід регістра 30. При компаратора 12 зрівняються. Цифровий код з вицьому в регістрі 30 запам'ятовується останній циходу реверсивного лічильника імпульсів 19 подафровий код, який був присутній на його з першого ється через перші силові ключі 21 на керуючі вхопо четвертий входах. Одночасно цифровий код з ди перших блоків тиристорних ключів 23, загальна першого по четвертий виходів реверсивного лічипотужність конденсаторів 24, підключених до дольника імпульсів 19 поступає на входи з першого даткової обмотки 5 РГД 3, зменшується, що припо четвертий другого цифрового компаратора 29. водить до збільшення індуктивного струму РГД 3. При цьому сигнал логічної одиниці з першого виВ електричній мережі знову встановлюється баходу першого цифрового компаратора 12 подаєтьланс між її ємнісним струмом та індуктивним струся через елемент АБО 13 на вхід першого блока мом РГД 3. затримки сигналу 14, сигнал на виході якого з'явЯкщо в електричній мережі виникає однофазляється через деякий час, що дозволяє уникнути не замикання на землю, то значення напруги змівпливу на роботу пристрою перехідних процесів щення нейтралі зростає і з виходу датчика напруги електричної мережі. Також на четвертий вхід перзміщення нейтралі 15 сигнал у вигляді напруги шого елемента І 17 поступає сигнал логічної одипостійного струму подається на вхід блока захисту ниці з виходу блока захисту 16. Одночасно, на 16, на виході якого формується сигнал логічного перший вхід „+" реверсивного лічильника імпульсів нуля при досягненні вхідним сигналом порогового 19 починають поступати імпульси від генератора значення. При цьому робота реверсивного лічильімпульсів 11. При цьому цифровий код на першоника імпульсів 19 блокується до моменту ліквідації му, другому, третьому і четвертому виходах ревеаварії в електричній мережі. рсивного лічильника імпульсів 19 зростає та посКомутуючи за допомогою перших чотирьох тупає на входи з першого по четвертий другого блоків тиристорних ключів 23 різні комбінації концифрового компаратора 29, на виході якого з'явденсаторів 24, потужності яких разом дорівнюють ляється сигнал логічної одиниці, що поступає на половині потужності основної обмотки РГД і відновхід другого блока затримки сигналу 28. В момент, сяться як 1:2:4:8, можна забезпечити зміну індукколи цифровий код, що подається з виходу ревертивного струму IL РГД в діапазоні від 0,5ІL до номісивного лічильника імпульсів 19 на п'ятий, шостий, нального значення. сьомий і восьмий входи першого цифрового комОскільки струм в конденсаторах випереджує паратора 12 досягає значення цифрового коду, що прикладену напругу на 90°, а блоки тиристорних подається на перший, другий, третій і четвертий ключів закриваються при переході струму через входи першого цифрового компаратора 12, на нуль, в процесі регулювання на конденсаторах 24 обох його виходах з'являється сигнал логічного буде залишатись амплітудне значення напруги нуля. При цьому перший елемент І 17 закриваєтьдодаткової обмотки 5 РГД 3, При новому ввімкся і припиняється подача імпульсів з генератора ненні виникає перехідна складова, яка при ввімкімпульсів 11 на вхід „+" реверсивного лічильника ненні на протифазну напругу викликає появу в імпульсів 19. блоках тиристорних ключів струмів подвійної ампУ випадку, якщо на першому виході першого літуди. Оскільки активний опір контуру малий, то цифрового компаратора 12 через час, який більцей струм затухає досить довго, спотворюючи ший часу затримки другого блоку затримки сигнаумови резонансної настройки РГД. лу 28, не з'являється сигнал логічного нуля, спраДля запобігання цього явища в пристрій ввецьовує блок індикації 27, що свідчить про дені другі чотири блоки тиристорних ключів 26, при несправність в тракті настройки реактора для гавідкриванні яких в моменти часу, коли закриті песіння дуги. рші чотири блоки тиристорних ключів 23, конденКодова комбінація, яка встановилась на виході сатори 24 розрядяться на низькоомні резистори реверсивного лічильника імпульсів 19, подається 25. Блоки тиристорних ключів 26 керуються сигначерез відповідні перші силові ключі 21 на керуючі лами формувачів імпульсів 20 через другі чотири 11 14342 12 силові ключі 22. стрічне - паралельно тиристори. Формувачі імпульсів 20 реалізовані таким чиФункціональний перетворювач 6 можна реаліном, що сигнали на їх виходах з'являються не разувати на мікросхемі постійного запам'ятовуючого ніше, ніж через 10мс після зникнення сигналів на їх пристрою, в якій записані в кожній із декількох обвходах та тривають до моменту часу, після якого ластей пам'яті коди, кожен із яких відповідає певвідповідний перший блок тиристорних ключів вминій комбінації вихідних сигналів в залежності від кається не раніше, ніж через 10мс, тобто таке кевхідних сигналів, які визначаються положенням рування виключає одночасне ввімкнення першого блок-контактів високовольтних вимикачів. 23 та другого 26 блоків тиристорних ключів в кожДатчик напруги зміщення нейтралі 15 можна ному каналі регулювання. реалізувати за допомогою вимірювального трансКількість конденсаторів 24 та відповідних приформатору типу НТМН та послідовно ввімкнених з строїв керування ними (каналів регулювання індуним випрямляча і фільтра. ктивного струму) вибирається в залежності від Блок захисту 16 можна реалізувати за допомоширини діапазону та дискретності регулювання гою компаратора з відповідним порогом спрацьоіндуктивного струму РГД 3. вування. В даному пристрої передбачено використання Ширина зони нечутливості пристрою визначатрьох вимикачів, але їх може бути і більше в залеється кроком регулювання індуктивного струму жності від складності електричної мережі. РГД. Для коректної роботи пристрою період подачі Час затримки сигналу другого блока затримки імпульсів від генератора імпульсів 11 повинен бусигналу 28 вибирається більшим часу, необхідного ти не меншим 30мс. для зміни цифрового коду на виходах реверсивноПерші 23 і другі 26 блоки тиристорних ключів го лічильника імпульсів 19 від мінімального до маможуть бути реалізовані як з'єднані попарно зуксимального значень. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
