Пристрій для контролю ресурсу групи комутаційних апаратів

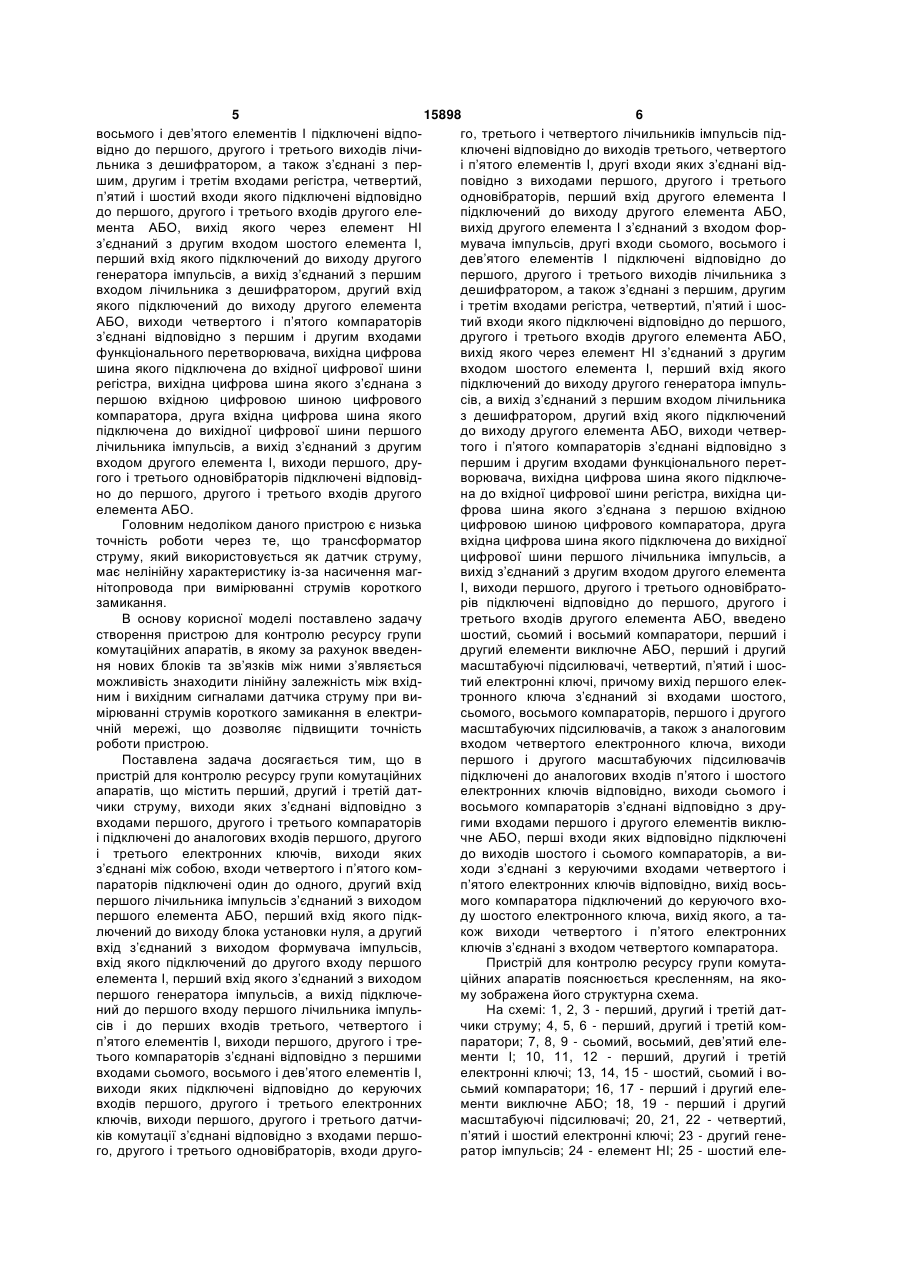

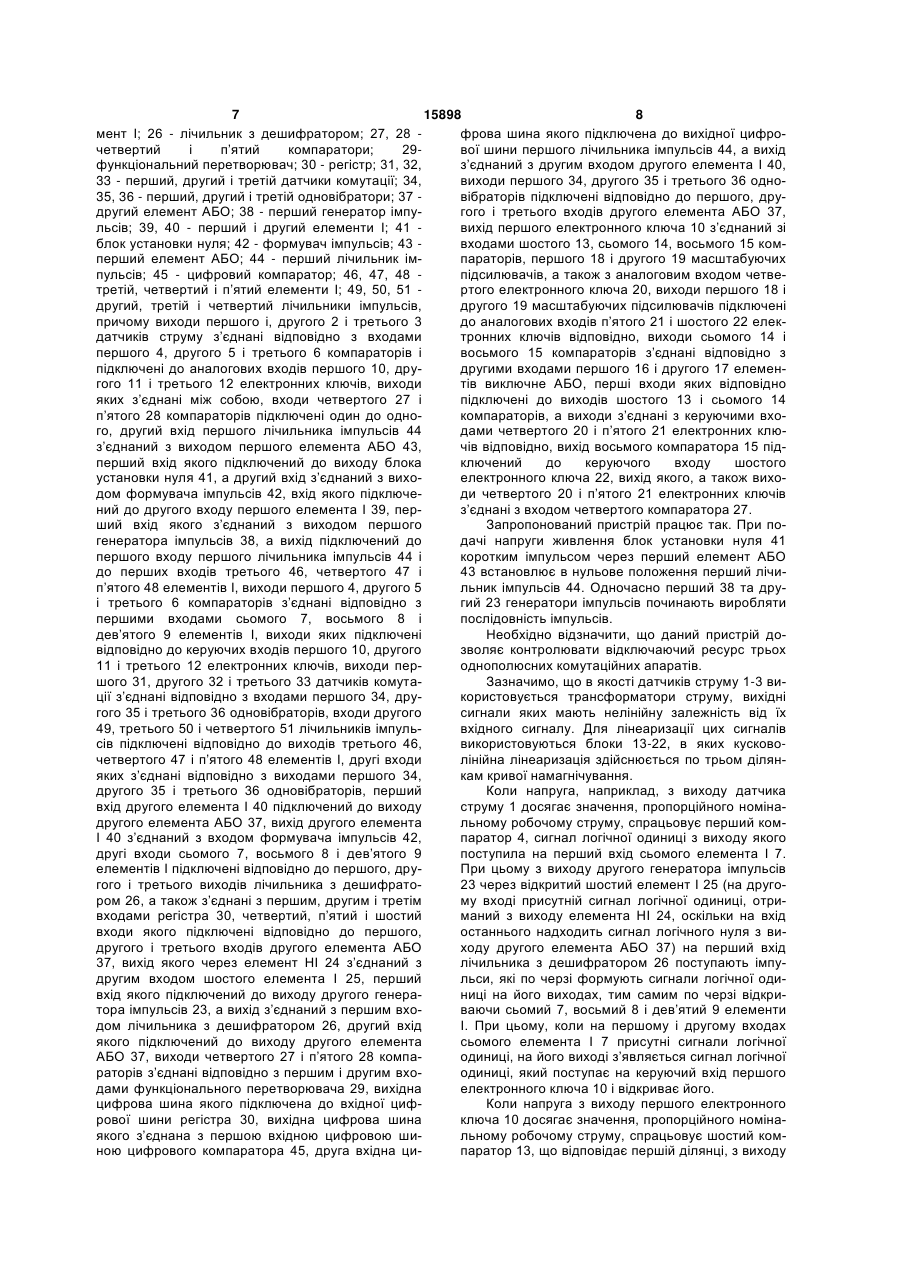

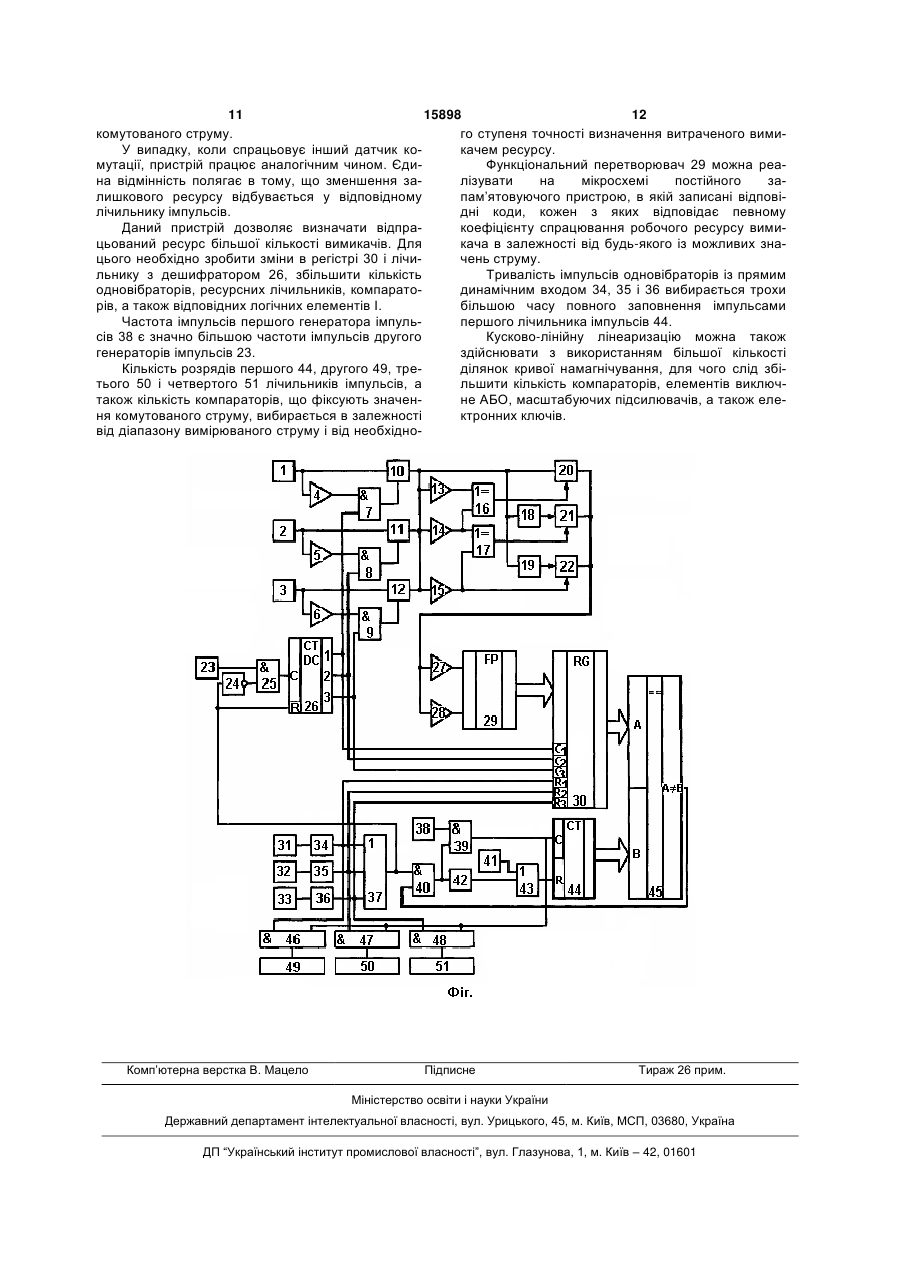

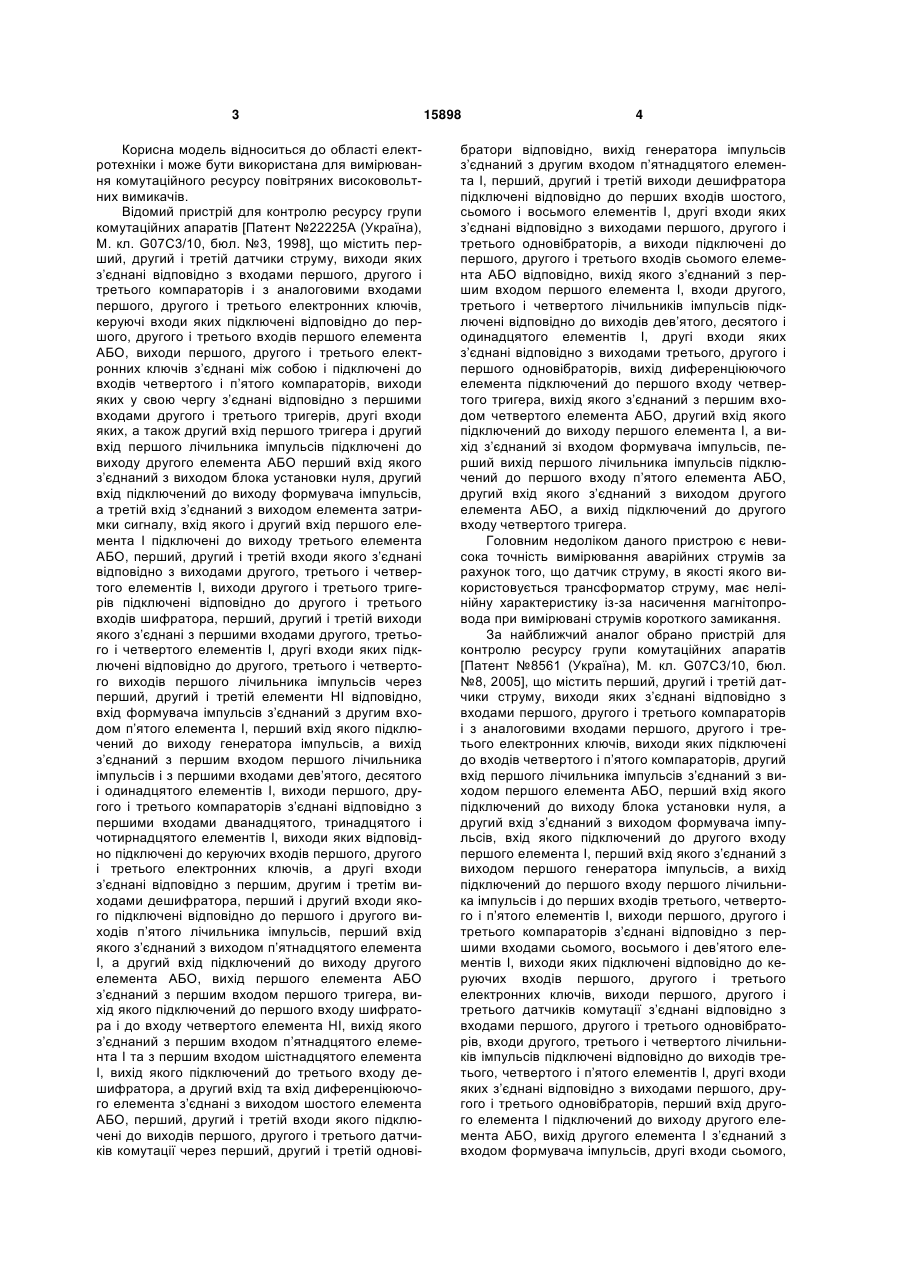

Пристрій для контролю ресурсу групи комутаційних апаратів, що містить перший, другий i третій датчики струму, виходи яких з’єднані відповідно з входами першого, другого i третього компараторів i підключені до аналогових входів першого, другого i третього електронних ключів, виходи яких з’єднані між собою, входи четвертого i п’ятого компараторів підключені один до одного, другий вхід першого лічильника імпульсів з’єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з’єднаний з виходом формувача імпульсів, вхід якого підключений до другого входу першого елемента I, перший вхід якого з’єднаний з виходом першого генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів i до перших входів третього, четвертого i п’ятого елементів I, виходи першого, другого i третього компараторів з’єднані відповідно з першими входами сьомого, восьмого i дев’ятого елементів I, виходи яких підключені відповідно до керуючих входів першого, другого i третього електронних ключів, виходи першого, другого i третього датчиків комутації з’єднані відповідно з входами першого, другого i третього одновібраторів, входи другого, третього i четвертого лічильників імпульсів підключені відповідно до виходів третього, четвертого i п’ятого елементів I, другі входи яких з’єднані відповідно з виходами першого, другого i третього одновібраторів, перший вхід другого елемента I підключений до виходу другого елемента АБО, вихід другого елемента I з’єднаний з входом формувача імпульсів, другі входи сьомого, восьмого i дев’ятого елементів I підключені відповідно до першого, другого i третього виходів лічильника з дешифратором, а також з’єднані з першим, другим 2 (19) 1 3 Корисна модель відноситься до області електротехніки i може бути використана для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу групи комутаційних апаратів [Патент №22225А (Україна), М. кл. G07С3/10, бюл. №3, 1998], що містить перший, другий i третій датчики струму, виходи яких з’єднані відповідно з входами першого, другого i третього компараторів i з аналоговими входами першого, другого i третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого i третього входів першого елемента АБО, виходи першого, другого i третього електронних ключів з’єднані між собою i підключені до входів четвертого i п’ятого компараторів, виходи яких у свою чергу з’єднані відповідно з першими входами другого i третього тригерів, другі входи яких, а також другий вхід першого тригера i другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО перший вхід якого з’єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з’єднаний з виходом елемента затримки сигналу, вхід якого i другий вхід першого елемента I підключені до виходу третього елемента АБО, перший, другий i третій входи якого з’єднані відповідно з виходами другого, третього i четвертого елементів I, виходи другого i третього тригерів підключені відповідно до другого i третього входів шифратора, перший, другий i третій виходи якого з’єднані з першими входами другого, третього i четвертого елементів I, другі входи яких підключені відповідно до другого, третього i четвертого виходів першого лічильника імпульсів через перший, другий i третій елементи HI відповідно, вхід формувача імпульсів з’єднаний з другим входом п’ятого елемента I, перший вхід якого підключений до виходу генератора імпульсів, а вихід з’єднаний з першим входом першого лічильника імпульсів i з першими входами дев’ятого, десятого i одинадцятого елементів I, виходи першого, другого i третього компараторів з’єднані відповідно з першими входами дванадцятого, тринадцятого i чотирнадцятого елементів I, виходи яких відповідно підключені до керуючих входів першого, другого i третього електронних ключів, а другі входи з’єднані відповідно з першим, другим i третім виходами дешифратора, перший i другий входи якого підключені відповідно до першого i другого виходів п’ятого лічильника імпульсів, перший вхід якого з’єднаний з виходом п’ятнадцятого елемента I, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з’єднаний з першим входом першого тригера, вихід якого підключений до першого входу шифратора i до входу четвертого елемента HI, вихід якого з’єднаний з першим входом п’ятнадцятого елемента I та з першим входом шістнадцятого елемента I, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з’єднані з виходом шостого елемента АБО, перший, другий i третій входи якого підключені до виходів першого, другого i третього датчиків комутації через перший, другий i третій однові 15898 4 братори відповідно, вихід генератора імпульсів з’єднаний з другим входом п’ятнадцятого елемента I, перший, другий i третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого i восьмого елементів I, другі входи яких з’єднані відповідно з виходами першого, другого i третього одновібраторів, а виходи підключені до першого, другого i третього входів сьомого елемента АБО відповідно, вихід якого з’єднаний з першим входом першого елемента I, входи другого, третього i четвертого лічильників імпульсів підключені відповідно до виходів дев’ятого, десятого i одинадцятого елементів I, другі входи яких з’єднані відповідно з виходами третього, другого i першого одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з’єднаний з першим входом четвертого елемента АБО, другий вхід якого підключений до виходу першого елемента I, а вихід з’єднаний зі входом формувача імпульсів, перший вихід першого лічильника імпульсів підключений до першого входу п’ятого елемента АБО, другий вхід якого з’єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера. Головним недоліком даного пристрою є невисока точність вимірювання аварійних струмів за рахунок того, що датчик струму, в якості якого використовується трансформатор струму, має нелінійну характеристику із-за насичення магнітопровода при вимірювані струмів короткого замикання. За найближчий аналог обрано пристрій для контролю ресурсу групи комутаційних апаратів [Патент №8561 (Україна), М. кл. G07С3/10, бюл. №8, 2005], що містить перший, другий i третій датчики струму, виходи яких з’єднані відповідно з входами першого, другого i третього компараторів i з аналоговими входами першого, другого i третього електронних ключів, виходи яких підключені до входів четвертого i п’ятого компараторів, другий вхід першого лічильника імпульсів з’єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з’єднаний з виходом формувача імпульсів, вхід якого підключений до другого входу першого елемента I, перший вхід якого з’єднаний з виходом першого генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів i до перших входів третього, четвертого i п’ятого елементів I, виходи першого, другого i третього компараторів з’єднані відповідно з першими входами сьомого, восьмого i дев’ятого елементів I, виходи яких підключені відповідно до керуючих входів першого, другого i третього електронних ключів, виходи першого, другого i третього датчиків комутації з’єднані відповідно з входами першого, другого i третього одновібраторів, входи другого, третього i четвертого лічильників імпульсів підключені відповідно до виходів третього, четвертого i п’ятого елементів I, другі входи яких з’єднані відповідно з виходами першого, другого i третього одновібраторів, перший вхід другого елемента I підключений до виходу другого елемента АБО, вихід другого елемента I з’єднаний з входом формувача імпульсів, другі входи сьомого, 5 15898 6 восьмого i дев’ятого елементів I підключені відпого, третього i четвертого лічильників імпульсів підвідно до першого, другого i третього виходів лічиключені відповідно до виходів третього, четвертого льника з дешифратором, а також з’єднані з перi п’ятого елементів I, другі входи яких з’єднані відшим, другим i третім входами peгicтpa, четвертий, повідно з виходами першого, другого i третього п’ятий i шостий входи якого підключені відповідно одновібраторів, перший вхід другого елемента I до першого, другого i третього входів другого елепідключений до виходу другого елемента АБО, мента АБО, вихід якого через елемент HI вихід другого елемента I з’єднаний з входом форз’єднаний з другим входом шостого елемента I, мувача імпульсів, другі входи сьомого, восьмого i перший вхід якого підключений до виходу другого дев’ятого елементів I підключені відповідно до генератора імпульсів, а вихід з’єднаний з першим першого, другого i третього виходів лічильника з входом лічильника з дешифратором, другий вхід дешифратором, а також з’єднані з першим, другим якого підключений до виходу другого елемента i третім входами регістра, четвертий, п’ятий i шосАБО, виходи четвертого i п’ятого компараторів тий входи якого підключені відповідно до першого, з’єднані відповідно з першим i другим входами другого i третього входів другого елемента АБО, функціонального перетворювача, вихідна цифрова вихід якого через елемент HI з’єднаний з другим шина якого підключена до вхідної цифрової шини входом шостого елемента I, перший вхід якого регістра, вихідна цифрова шина якого з’єднана з підключений до виходу другого генератора імпульпершою вхідною цифровою шиною цифрового сів, а вихід з’єднаний з першим входом лічильника компаратора, друга вхідна цифрова шина якого з дешифратором, другий вхід якого підключений підключена до вихідної цифрової шини першого до виходу другого елемента АБО, виходи четверлічильника імпульсів, а вихід з’єднаний з другим того i п’ятого компараторів з’єднані відповідно з входом другого елемента I, виходи першого, друпершим i другим входами функціонального перетгого i третього одновібраторів підключені відповідворювача, вихідна цифрова шина якого підключено до першого, другого i третього входів другого на до вхідної цифрової шини регістра, вихідна циелемента АБО. фрова шина якого з’єднана з першою вхідною Головним недоліком даного пристрою є низька цифровою шиною цифрового компаратора, друга точність роботи через те, що трансформатор вхідна цифрова шина якого підключена до вихідної струму, який використовується як датчик струму, цифрової шини першого лічильника імпульсів, а має нелінійну характеристику із-за насичення магвихід з’єднаний з другим входом другого елемента нітопровода при вимірюванні струмів короткого I, виходи першого, другого i третього одновібратозамикання. рів підключені відповідно до першого, другого i В основу корисної моделі поставлено задачу третього входів другого елемента АБО, введено створення пристрою для контролю ресурсу групи шостий, сьомий i восьмий компаратори, перший i комутаційних апаратів, в якому за рахунок введендругий елементи виключне АБО, перший i другий ня нових блоків та зв’язків між ними з’являється масштабуючі підсилювачі, четвертий, п’ятий i шосможливість знаходити лінійну залежність між вхідтий електронні ключі, причому вихід першого елекним i вихідним сигналами датчика струму при витронного ключа з’єднаний зі входами шостого, мірюванні струмів короткого замикання в електрисьомого, восьмого компараторів, першого i другого чній мережі, що дозволяє підвищити точність масштабуючих підсилювачів, а також з аналоговим роботи пристрою. входом четвертого електронного ключа, виходи Поставлена задача досягається тим, що в першого i другого масштабуючих підсилювачів пристрій для контролю ресурсу групи комутаційних підключені до аналогових входів п’ятого i шостого апаратів, що містить перший, другий i третій дателектронних ключів відповідно, виходи сьомого i чики струму, виходи яких з’єднані відповідно з восьмого компараторів з’єднані відповідно з друвходами першого, другого i третього компараторів гими входами першого i другого елементів виклюi підключені до аналогових входів першого, другого чне АБО, перші входи яких відповідно підключені i третього електронних ключів, виходи яких до виходів шостого i сьомого компараторів, а виз’єднані між собою, входи четвертого i п’ятого комходи з’єднані з керуючими входами четвертого i параторів підключені один до одного, другий вхід п’ятого електронних ключів відповідно, вихід восьпершого лічильника імпульсів з’єднаний з виходом мого компаратора підключений до керуючого вхопершого елемента АБО, перший вхід якого підкду шостого електронного ключа, вихід якого, а талючений до виходу блока установки нуля, а другий кож виходи четвертого i п’ятого електронних вхід з’єднаний з виходом формувача імпульсів, ключів з’єднані з входом четвертого компаратора. вхід якого підключений до другого входу першого Пристрій для контролю ресурсу групи комутаелемента I, перший вхід якого з’єднаний з виходом ційних апаратів пояснюється кресленням, на якопершого генератора імпульсів, а вихід підключему зображена його структурна схема. ний до першого входу першого лічильника імпульНа схемі: 1, 2, 3 - перший, другий i третій датсів i до перших входів третього, четвертого i чики струму; 4, 5, 6 - перший, другий i третій комп’ятого елементів I, виходи першого, другого i трепаратори; 7, 8, 9 - сьомий, восьмий, дев’ятий елетього компараторів з’єднані відповідно з першими менти I; 10, 11, 12 - перший, другий i третій входами сьомого, восьмого i дев’ятого елементів I, електронні ключі; 13, 14, 15 - шостий, сьомий i вовиходи яких підключені відповідно до керуючих сьмий компаратори; 16, 17 - перший i другий елевходів першого, другого i третього електронних менти виключне АБО; 18, 19 - перший i другий ключів, виходи першого, другого i третього датчимасштабуючі підсилювачі; 20, 21, 22 - четвертий, ків комутації з’єднані відповідно з входами першоп’ятий i шостий електронні ключі; 23 - другий генего, другого i третього одновібраторів, входи другоратор імпульсів; 24 - елемент HI; 25 - шостий еле 7 15898 8 мент I; 26 - лічильник з дешифратором; 27, 28 фрова шина якого підключена до вихідної цифрочетвертий i п’ятий компаратори; 29вої шини першого лічильника імпульсів 44, а вихід функціональний перетворювач; 30 - регістр; 31, 32, з’єднаний з другим входом другого елемента I 40, 33 - перший, другий i третій датчики комутації; 34, виходи першого 34, другого 35 i третього 36 одно35, 36 - перший, другий i третій одновібратори; 37 вібраторів підключені відповідно до першого, друдругий елемент АБО; 38 - перший генератор імпугого i третього входів другого елемента АБО 37, льсів; 39, 40 - перший i другий елементи I; 41 вихід першого електронного ключа 10 з’єднаний зі блок установки нуля; 42 - формувач імпульсів; 43 входами шостого 13, сьомого 14, восьмого 15 комперший елемент АБО; 44 - перший лічильник імпараторів, першого 18 i другого 19 масштабуючих пульсів; 45 - цифровий компаратор; 46, 47, 48 підсилювачів, а також з аналоговим входом четветретій, четвертий i п’ятий елементи I; 49, 50, 51 ртого електронного ключа 20, виходи першого 18 i другий, третій i четвертий лічильники імпульсів, другого 19 масштабуючих підсилювачів підключені причому виходи першого і, другого 2 i третього 3 до аналогових входів п’ятого 21 i шостого 22 елекдатчиків струму з’єднані відповідно з входами тронних ключів відповідно, виходи сьомого 14 i першого 4, другого 5 i третього 6 компараторів i восьмого 15 компараторів з’єднані відповідно з підключені до аналогових входів першого 10, друдругими входами першого 16 i другого 17 елеменгого 11 i третього 12 електронних ключів, виходи тів виключне АБО, перші входи яких відповідно яких з’єднані між собою, входи четвертого 27 i підключені до виходів шостого 13 i сьомого 14 п’ятого 28 компараторів підключені один до однокомпараторів, а виходи з’єднані з керуючими вхого, другий вхід першого лічильника імпульсів 44 дами четвертого 20 i п’ятого 21 електронних клюз’єднаний з виходом першого елемента АБО 43, чів відповідно, вихід восьмого компаратора 15 підперший вхід якого підключений до виходу блока ключений до керуючого входу шостого установки нуля 41, а другий вхід з’єднаний з вихоелектронного ключа 22, вихід якого, а також виходом формувача імпульсів 42, вхід якого підключеди четвертого 20 i п’ятого 21 електронних ключів ний до другого входу першого елемента I 39, перз’єднані з входом четвертого компаратора 27. ший вхід якого з’єднаний з виходом першого Запропонований пристрій працює так. При погенератора імпульсів 38, а вихід підключений до дачі напруги живлення блок установки нуля 41 першого входу першого лічильника імпульсів 44 i коротким імпульсом через перший елемент АБО до перших входів третього 46, четвертого 47 i 43 встановлює в нульове положення перший лічип’ятого 48 елементів I, виходи першого 4, другого 5 льник імпульсів 44. Одночасно перший 38 та друi третього 6 компараторів з’єднані відповідно з гий 23 генератори імпульсів починають виробляти першими входами сьомого 7, восьмого 8 i послідовність імпульсів. дев’ятого 9 елементів I, виходи яких підключені Необхідно відзначити, що даний пристрій довідповідно до керуючих входів першого 10, другого зволяє контролювати відключаючий ресурс трьох 11 i третього 12 електронних ключів, виходи пероднополюсних комутаційних апаратів. шого 31, другого 32 i третього 33 датчиків комутаЗазначимо, що в якості датчиків струму 1-3 виції з’єднані відповідно з входами першого 34, друкористовується трансформатори струму, вихідні гого 35 i третього 36 одновібраторів, входи другого сигнали яких мають нелінійну залежність від їх 49, третього 50 i четвертого 51 лічильників імпульвхідного сигналу. Для лінеаризації цих сигналів сів підключені відповідно до виходів третього 46, використовуються блоки 13-22, в яких кусковочетвертого 47 i п’ятого 48 елементів I, другі входи лінійна лінеаризація здійснюється по трьом діляняких з’єднані відповідно з виходами першого 34, кам кривої намагнічування. другого 35 i третього 36 одновібраторів, перший Коли напруга, наприклад, з виходу датчика вхід другого елемента I 40 підключений до виходу струму 1 досягає значення, пропорційного номінадругого елемента АБО 37, вихід другого елемента льному робочому струму, спрацьовує перший комI 40 з’єднаний з входом формувача імпульсів 42, паратор 4, сигнал логічної одиниці з виходу якого другі входи сьомого 7, восьмого 8 i дев’ятого 9 поступила на перший вхід сьомого елемента I 7. елементів I підключені відповідно до першого, друПри цьому з виходу другого генератора імпульсів гого i третього виходів лічильника з дешифрато23 через відкритий шостий елемент I 25 (на другором 26, а також з’єднані з першим, другим i третім му вході присутній сигнал логічної одиниці, отривходами регістра 30, четвертий, п’ятий i шостий маний з виходу елемента HI 24, оскільки на вхід входи якого підключені відповідно до першого, останнього надходить сигнал логічного нуля з видругого i третього входів другого елемента АБО ходу другого елемента АБО 37) на перший вхід 37, вихід якого через елемент НІ 24 з’єднаний з лічильника з дешифратором 26 поступають імпудругим входом шостого елемента I 25, перший льси, які по черзі формують сигнали логічної одивхід якого підключений до виходу другого генераниці на його виходах, тим самим по черзі відкритора імпульсів 23, а вихід з’єднаний з першим вховаючи сьомий 7, восьмий 8 i дев’ятий 9 елементи дом лічильника з дешифратором 26, другий вхід I. При цьому, коли на першому i другому входах якого підключений до виходу другого елемента сьомого елемента I 7 присутні сигнали логічної АБО 37, виходи четвертого 27 i п’ятого 28 компаодиниці, на його виході з’являється сигнал логічної раторів з’єднані відповідно з першим i другим вхоодиниці, який поступає на керуючий вхід першого дами функціонального перетворювача 29, вихідна електронного ключа 10 i відкриває його. цифрова шина якого підключена до вхідної цифКоли напруга з виходу першого електронного рової шини регістра 30, вихідна цифрова шина ключа 10 досягає значення, пропорційного номінаякого з’єднана з першою вхідною цифровою шильному робочому струму, спрацьовує шостий комною цифрового компаратора 45, друга вхідна ципаратор 13, що відповідає першій ділянці, з виходу 9 15898 10 якого сигнал логічної одиниці поступає на перший з’являються на виходах четвертого 27 i п’ятого 28 вхід першого елемента виключне АБО 16. При компараторів поступають на входи функціональноцьому на його виході формується сигнал логічної го перетворювача 29, на виході якого з’являється одиниці, який подається на керуючий вхід четверцифровий код, що відповідає величині струму, того електронного ключа 20, тим самим відкриваякий протікає в вимикачі. Цифровий код з виходу ючи його i дозволяючи проходження сигналу з вифункціонального перетворювача 29 поступає на ходу датчика струму і на входи четвертого 27 i вхідну цифрову шину регістра 30, де по черзі зап’ятого 28 компараторів. пам’ятовується в одній з трьох комірок пам’яті. Якщо напруга, що пропорційна струму, зросВ залежності від значення струму цифровий тає далі, то спрацьовують шостий 13 i сьомий 14 код на виході функціонального перетворювача 29 компаратори, що відповідає другій ділянці харакзмінює своє значення. теристики датчика струму і. При цьому на виході Таким чином, в регістрі 30 здійснюється запершого елемента виключне АБО 16 встановлюпам’ятовування цифрових кодів, які відповідають ється сигнал логічного нуля, а на виході другого величинам струму, що протікають в різних вимиелемента виключне АБО 17 - сигнал логічної одикачах. ниці, який відкриває п’ятий електронний ключ 21. У випадку, коли один із вимикачів відключає Значення напруги, пропорційної струму, яке постуколо, наприклад той, що містить перший датчик пає на вхід першого масштабуючого підсилювача комутації 31, на його виході з’являється сигнал 18, на цій ділянці множиться на коефіцієнт, що логічної одиниці, який через перший одновібратор дозволяє отримати лінійну залежність між вхідним 34 поступає на перший вхід другого елемента АБО i вихідним сигналами датчика струму і на вибраній 37. При цьому сигнал логічної одиниці з виходу ділянці нелінійної характеристики перетворення. другого елемента АБО 37 через елемент HI 24 Далі нове значення сигналу через п’ятий електпоступає на другий вхід шостого елемента I 25 i ронний ключ 21 поступає на входи четвертого 27 i закриває його. Також сигнал логічної одиниці з п’ятого 28 компараторів. виходу другого елемента АБО 37 поступає на друЯкщо напруга з виходу датчика струму 1 гий вхід лічильника з дешифратором 26 i встановприймає ще більше значення, то четвертий 20 i лює його виходи в нульове положення. При цьому п’ятий 21 електронні ключі закриваються, а шостий сигнал логічної одиниці з виходу першого одновібелектронний ключ 22 відкривається. При цьому ратора 34 подається на четвертий вхід регістра 30, значення сигналу множиться на інший коефіцієнт, дозволяючи при цьому зчитування цифрового коду в результаті чого на третій ділянці кривої намагніз першої комірки пам’яті, який подається на першу чування вхідний i вихідний сигнали датчика струму вхідну цифрову шину цифрового компаратора 45. і мають лінійну залежність. При цьому на виході цифрового компаратора 45 В подальшому під величиною напруги, що відз’являється сигнал логічної одиниці, який через повідає струму на виході датчиків струму 1-3, бувідкритий другий елемент I 40 (при цьому на пердемо розуміти сигнал, який отримується на виході шому вході присутній сигнал логічної одиниці з електронних ключів 20-22. виходу другого елемента АБО 37) поступає на Якщо вимикачі введені в роботу, то на виходах другий вхід першого елемента I 39 i відкриває йопершого і, другого 2 i третього 3 датчиків струму го. З виходу першого генератора імпульсів 38 імз’являється напруга, пропорційна струму, що пропульси поступають на перший вхід першого лічитікає в різних вимикачах, яка подається на входи льника імпульсів 44, а також через відкритий першого 4, другого 5 i третього 6 компараторів, третій елемент I 46 (при цьому на другому вході пороги спрацювання яких дещо вищі нульового присутній сигнал логічної одиниці з виходу першозначення. При цьому на виходах компараторів 4-6 го одновібратора 34) надходять у другий лічильник з’являються сигнали логічної одиниці, які поступаімпульсів 49. Кількість імпульсів, що поступають в ють на перші входи сьомого 7, восьмого 8 i другий лічильник імпульсів 49, показує як витрачадев’ятого 9 елементів I. Також з виходу другого ється робочий ресурс вимикача в залежності від генератора імпульсів 23 через відкритий шостий значення комутованого струму. імпульси з виходу елемент I 25 (при цьому на другому вході присутпершого генератора імпульсів 38 поступають до ній сигнал логічної одиниці, отриманий з виходу тих пip, поки цифрові коди на перший i другий вхіелемента HI 24, оскільки на вхід останнього наддних цифрових шинах цифрового компаратора 45 ходить сигнал логічного нуля з виходу другого не зрівняються. В цей момент сигнал логічного елемента АБО 37) на перший вхід лічильника з нуля з виходу цифрового компаратора 45 через дешифратором 26 поступають імпульси, які по другий елемент I 40 поступає на другий вхід перчерзі формують сигнали логічної одиниці на його шого елемента I 39 та закриває його, а також на виходах, тим самим по черзі відкриваючи сьомий вхід формувача імпульсів 42, який коротким імпу7, восьмий 8 i дев’ятий 9 елементи I, а також перльсом через перший елемент АБО 43 обнуляє шу, другу i третю комірки пам’яті регістра 30 для перший лічильник імпульсів 44. запису. При цьому по черзі на керуючі входи перНа цьому цикл роботи пристрою закінчується. шого 10, другого 11 i третього 12 електронних В залежності від числа компараторів, що спрацюключів надходять сигнали логічної одиниці, тим вали, певна кількість імпульсів заноситься в друсамим відкриваючи їх. Сигнали напруги з виходів гий лічильник імпульсів 49. При цьому дотримудатчиків струму 1-3 через відповідні відкриті елекється визначена залежність між значенням струму, тронні ключі 10-12 та 20-22 поступають на входи що відключається, i числом імпульсів, які надійшли четвертого 27 i п’ятого 28 компараторів, які мають в лічильник імпульсів, що показує як витрачається різні пороги спрацювання. Сигнали, які ресурс вимикача в залежності від різних значень 11 15898 12 комутованого струму. го ступеня точності визначення витраченого вимиУ випадку, коли спрацьовує інший датчик кокачем ресурсу. мутації, пристрій працює аналогічним чином. ЄдиФункціональний перетворювач 29 можна реана відмінність полягає в тому, що зменшення залізувати на мікросхемі постійного залишкового ресурсу відбувається у відповідному пам’ятовуючого пристрою, в якій записані відповілічильнику імпульсів. дні коди, кожен з яких відповідає певному Даний пристрій дозволяє визначати відпракоефіцієнту спрацювання робочого ресурсу вимицьований ресурс більшої кількості вимикачів. Для кача в залежності від будь-якого із можливих знацього необхідно зробити зміни в регістрі 30 i лічичень струму. льнику з дешифратором 26, збільшити кількість Тривалість імпульсів одновібраторів із прямим одновібраторів, ресурсних лічильників, компаратодинамічним входом 34, 35 i 36 вибирається трохи рів, а також відповідних логічних елементів I. більшою часу повного заповнення імпульсами Частота імпульсів першого генератора імпульпершого лічильника імпульсів 44. сів 38 є значно більшою частоти імпульсів другого Кусково-лінійну лінеаризацію можна також генераторів імпульсів 23. здійснювати з використанням більшої кількості Кількість розрядів першого 44, другого 49, треділянок кривої намагнічування, для чого слід збітього 50 i четвертого 51 лічильників імпульсів, а льшити кількість компараторів, елементів виключтакож кількість компараторів, що фіксують значенне АБО, масштабуючих підсилювачів, а також еленя комутованого струму, вибирається в залежності ктронних ключів. від діапазону вимірюваного струму i від необхідно Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
