Пристрій для контролю ресурсу групи комутаційних апаратів

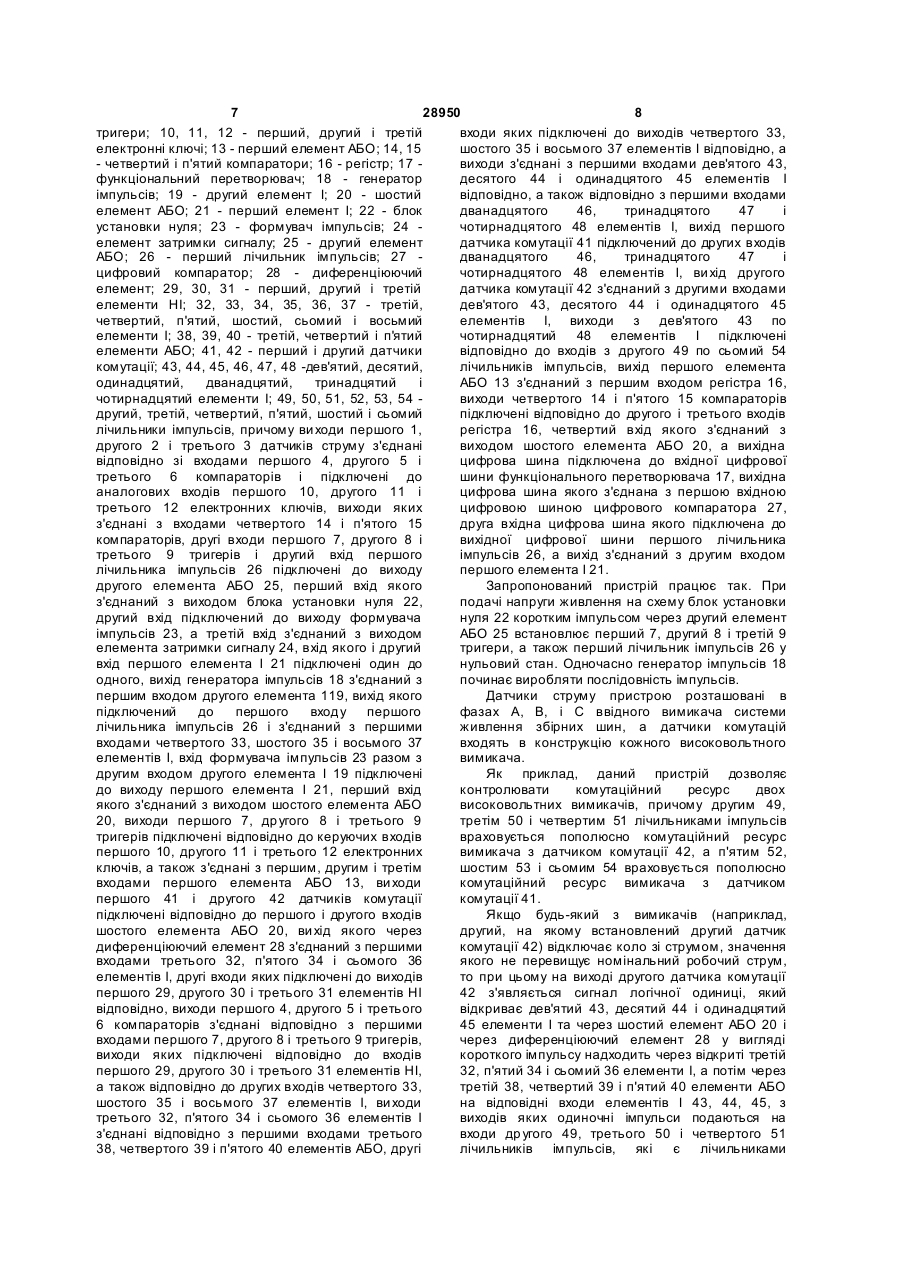

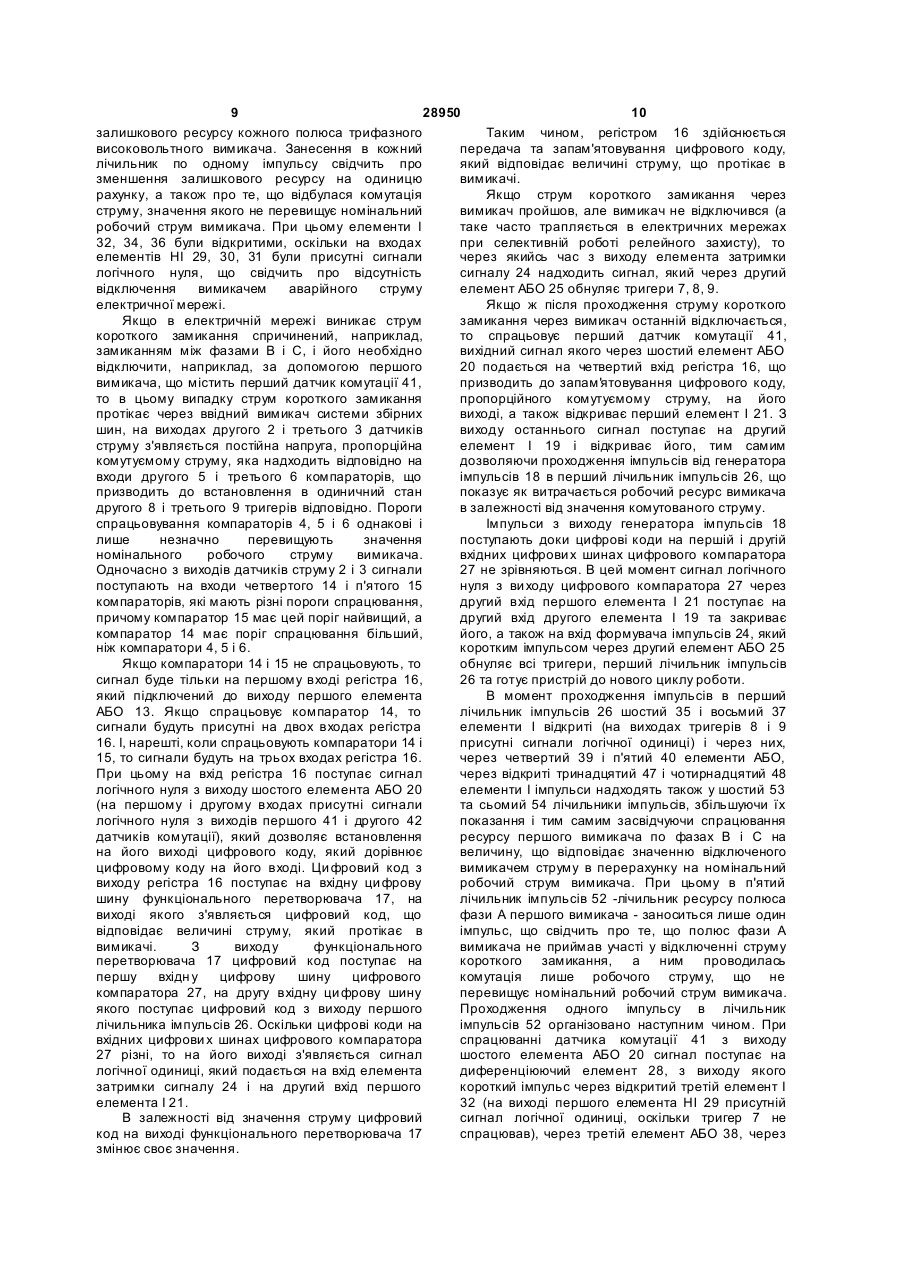

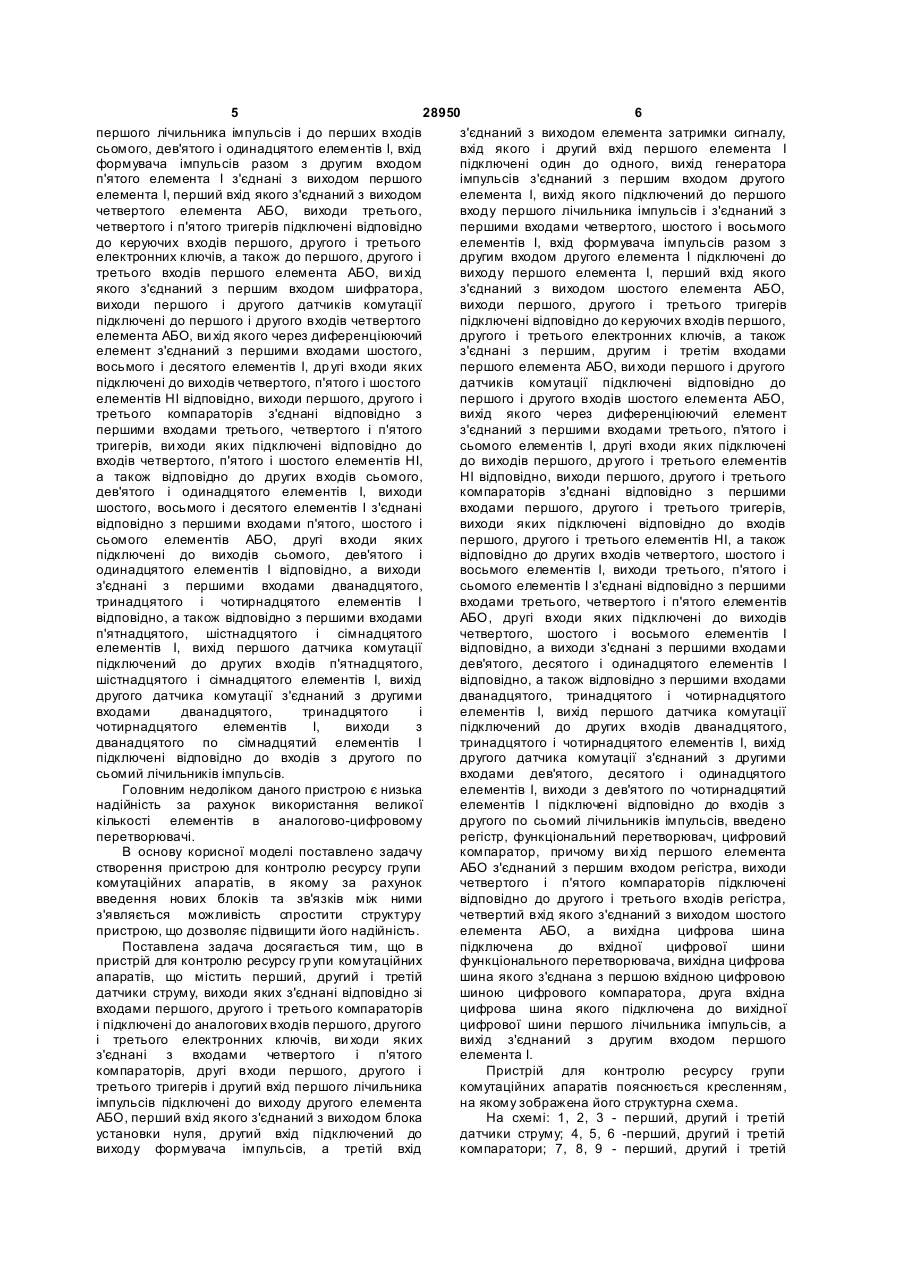

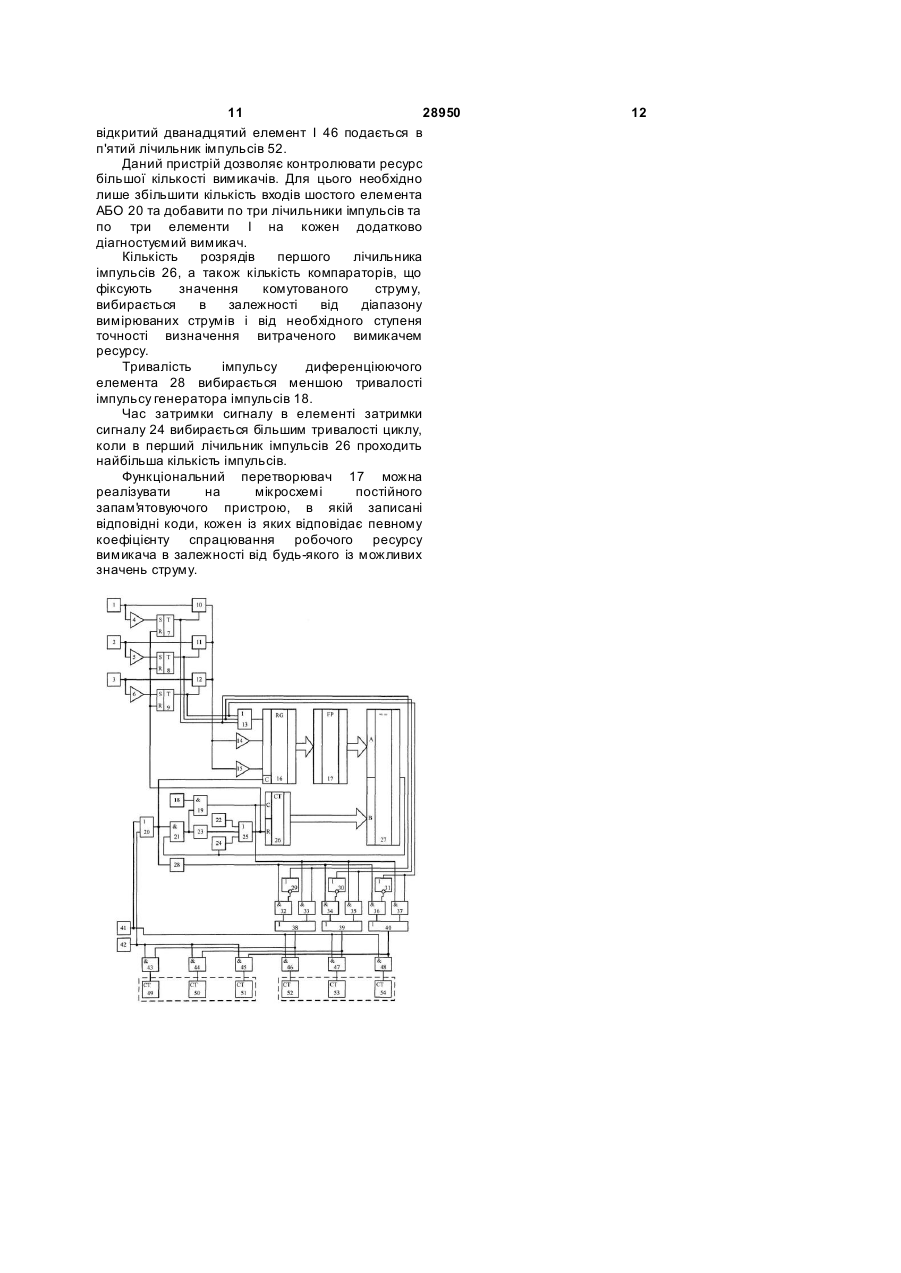

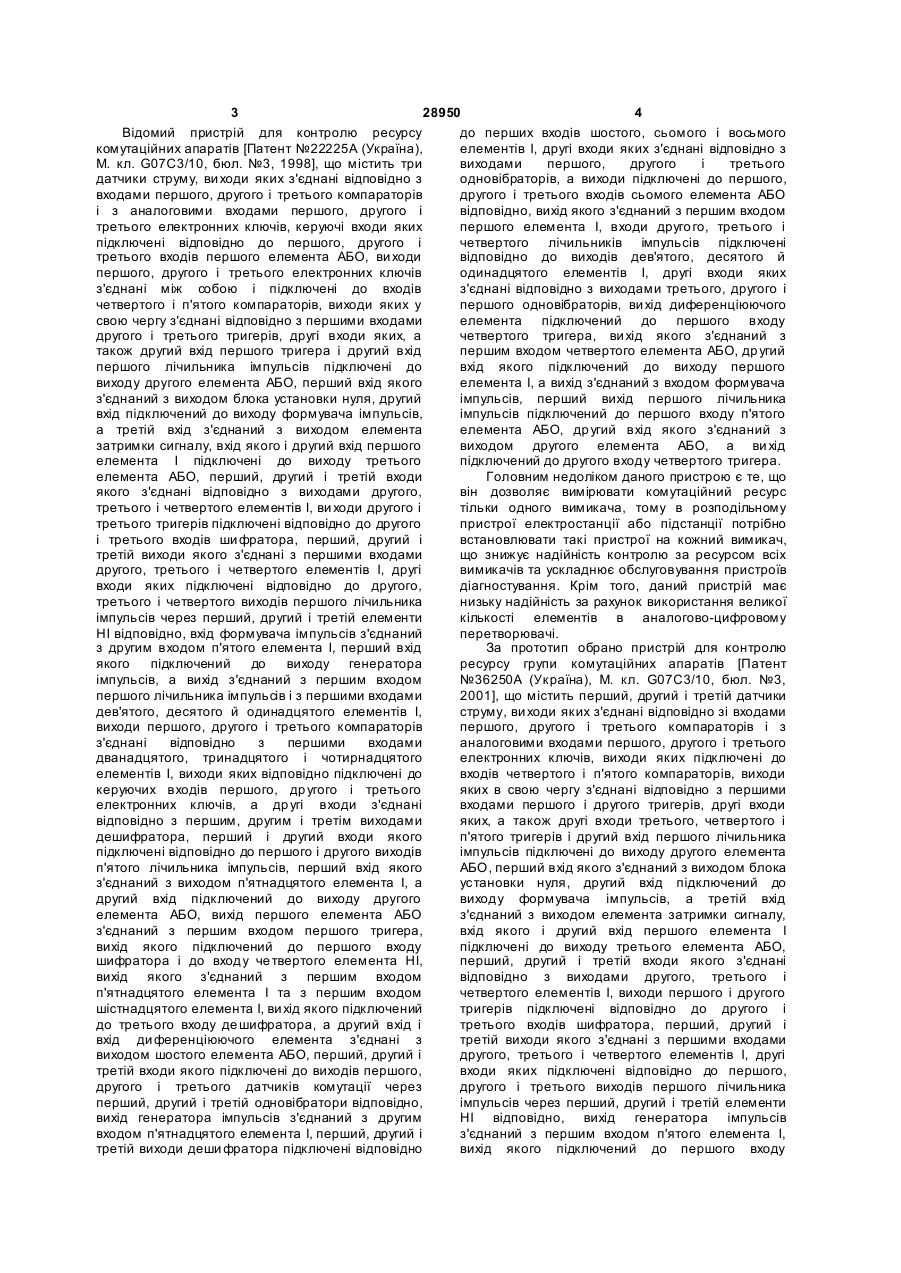

Пристрій для контролю ресурсу групи комутаційних апаратів, що містить перший, другий і третій датчики струму, ви ходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і підключені до аналогових входів першого, другого і третього електронних ключів, виходи яких з'єднані з входами четвертого і п'ятого компараторів, другі входи першого, другого і третього тригерів і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом елемента затримки сигналу, вхід якого і другий вхід першого елемента І підключені один до одного, вихід генератора імпульсів з'єднаний з першим входом другого елемента І, вихід якого підключений до першого входу першого лічильника імпульсів і з'єднаний з першими входами четвертого, шостого і восьмого елементів І, вхід формувача імпульсів разом з другим входом другого елемента І підключені до виходу першого елемента І, перший вхід якого з'єднаний з виходом шостого елемента АБО, виходи першого, другого і третього тригерів підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а також з'єднані з першим, другим і третім входами першого елемента АБО, ви ходи першого і другого датчиків комутації підключені відповідно до першого і другого входів шостого елемента АБО, вихід якого через диференціюючий елемент з'єднаний з першими входами третього, п'ятого і U 2 (19) 1 3 28950 4 Відомий пристрій для контролю ресурсу до перших входів шостого, сьомого і восьмого комутаційних апаратів [Патент №22225А (Україна), елементів І, другі входи яких з'єднані відповідно з М. кл. G07С3/10, бюл. №3, 1998], що містить три виходами першого, другого і третього датчики струму, ви ходи яких з'єднані відповідно з одновібраторів, а виходи підключені до першого, входами першого, другого і третього компараторів другого і третього входів сьомого елемента АБО і з аналоговими входами першого, другого і відповідно, вихід якого з'єднаний з першим входом третього електронних ключів, керуючі входи яких першого елемента І, входи друго го, третього і підключені відповідно до першого, другого і четвертого лічильників імпульсів підключені третього входів першого елемента АБО, ви ходи відповідно до виходів дев'ятого, десятого й першого, другого і третього електронних ключів одинадцятого елементів І, другі входи яких з'єднані між собою і підключені до входів з'єднані відповідно з виходами третього, другого і четвертого і п'ятого компараторів, виходи яких у першого одновібраторів, ви хід диференціюючого свою чергу з'єднані відповідно з першими входами елемента підключений до першого входу другого і третього тригерів, другі входи яких, а четвертого тригера, ви хід якого з'єднаний з також другий вхід першого тригера і другий вхід першим входом четвертого елемента АБО, др угий першого лічильника імпульсів підключені до вхід якого підключений до виходу першого виходу другого елемента АБО, перший вхід якого елемента І, а вихід з'єднаний з входом формувача з'єднаний з виходом блока установки нуля, другий імпульсів, перший вихід першого лічильника вхід підключений до виходу формувача імпульсів, імпульсів підключений до першого входу п'ятого а третій вхід з'єднаний з виходом елемента елемента АБО, др угий вхід якого з'єднаний з затримки сигналу, вхід якого і другий вхід першого виходом другого елемента АБО, а ви хід елемента І підключені до виходу третього підключений до другого входу четвертого тригера. елемента АБО, перший, другий і третій входи Головним недоліком даного пристрою є те, що якого з'єднані відповідно з виходами другого, він дозволяє вимірювати комутаційний ресурс третього і четвертого елементів І, ви ходи другого і тільки одного вимикача, тому в розподільному третього тригерів підключені відповідно до другого пристрої електростанції або підстанції потрібно і третього входів ши фратора, перший, другий і встановлювати такі пристрої на кожний вимикач, третій виходи якого з'єднані з першими входами що знижує надійність контролю за ресурсом всіх другого, третього і четвертого елементів І, другі вимикачів та ускладнює обслуговування пристроїв входи яких підключені відповідно до другого, діагностування. Крім того, даний пристрій має третього і четвертого виходів першого лічильника низьку надійність за рахунок використання великої імпульсів через перший, другий і третій елементи кількості елементів в аналогово-цифровому НІ відповідно, вхід формувача імпульсів з'єднаний перетворювачі. з другим входом п'ятого елемента І, перший вхід За прототип обрано пристрій для контролю якого підключений до виходу генератора ресурсу групи комутаційних апаратів [Патент імпульсів, а вихід з'єднаний з першим входом №36250А (Україна), М. кл. G07С3/10, бюл. №3, першого лічильника імпульсів і з першими входами 2001], що містить перший, другий і третій датчики дев'ятого, десятого й одинадцятого елементів І, струму, ви ходи яких з'єднані відповідно зі входами виходи першого, другого і третього компараторів першого, другого і третього компараторів і з з'єднані відповідно з першими входами аналоговими входами першого, другого і третього дванадцятого, тринадцятого і чотирнадцятого електронних ключів, виходи яких підключені до елементів І, виходи яких відповідно підключені до входів четвертого і п'ятого компараторів, виходи керуючих входів першого, др угого і третього яких в свою чергу з'єднані відповідно з першими електронних ключів, а др угі входи з'єднані входами першого і другого тригерів, другі входи відповідно з першим, другим і третім виходами яких, а також другі входи третього, четвертого і дешифратора, перший і другий входи якого п'ятого тригерів і другий вхід першого лічильника підключені відповідно до першого і другого виходів імпульсів підключені до виходу другого елемента п'ятого лічильника імпульсів, перший вхід якого АБО, перший вхід якого з'єднаний з виходом блока з'єднаний з виходом п'ятнадцятого елемента І, а установки нуля, другий вхід підключений до другий вхід підключений до виходу другого виходу формувача імпульсів, а третій вхід елемента АБО, вихід першого елемента АБО з'єднаний з виходом елемента затримки сигналу, з'єднаний з першим входом першого тригера, вхід якого і другий вхід першого елемента І вихід якого підключений до першого входу підключені до виходу третього елемента АБО, шифратора і до входу че твертого елемента НІ, перший, другий і третій входи якого з'єднані вихід якого з'єднаний з першим входом відповідно з виходами другого, третього і п'ятнадцятого елемента І та з першим входом четвертого елементів І, виходи першого і другого шістнадцятого елемента І, ви хід якого підключений тригерів підключені відповідно до другого і до третього входу де шифратора, а другий вхід і третього входів шифратора, перший, другий і вхід ди ференціюючого елемента з'єднані з третій виходи якого з'єднані з першими входами виходом шостого елемента АБО, перший, другий і другого, третього і четвертого елементів І, другі третій входи якого підключені до виходів першого, входи яких підключені відповідно до першого, другого і третього датчиків комутації через другого і третього виходів першого лічильника перший, другий і третій одновібратори відповідно, імпульсів через перший, другий і третій елементи вихід генератора імпульсів з'єднаний з другим НІ відповідно, вихід генератора імпульсів входом п'ятнадцятого елемента І, перший, другий і з'єднаний з першим входом п'ятого елемента І, третій виходи деши фратора підключені відповідно вихід якого підключений до першого входу 5 28950 6 першого лічильника імпульсів і до перших входів з'єднаний з виходом елемента затримки сигналу, сьомого, дев'ятого і одинадцятого елементів І, вхід вхід якого і другий вхід першого елемента І формувача імпульсів разом з другим входом підключені один до одного, вихід генератора п'ятого елемента І з'єднані з виходом першого імпульсів з'єднаний з першим входом другого елемента І, перший вхід якого з'єднаний з виходом елемента І, вихід якого підключений до першого четвертого елемента АБО, виходи третього, входу першого лічильника імпульсів і з'єднаний з четвертого і п'ятого тригерів підключені відповідно першими входами четвертого, шостого і восьмого до керуючих входів першого, другого і третього елементів І, вхід формувача імпульсів разом з електронних ключів, а також до першого, другого і другим входом другого елемента І підключені до третього входів першого елемента АБО, ви хід виходу першого елемента І, перший вхід якого якого з'єднаний з першим входом шифратора, з'єднаний з виходом шостого елемента АБО, виходи першого і другого датчиків комутації виходи першого, другого і третього тригерів підключені до першого і другого входів четвертого підключені відповідно до керуючих входів першого, елемента АБО, ви хід якого через диференціюючий другого і третього електронних ключів, а також елемент з'єднаний з першими входами шостого, з'єднані з першим, другим і третім входами восьмого і десятого елементів І, др угі входи яких першого елемента АБО, ви ходи першого і другого підключені до виходів четвертого, п'ятого і шостого датчиків комутації підключені відповідно до елементів НІ відповідно, виходи першого, другого і першого і другого входів шостого елемента АБО, третього компараторів з'єднані відповідно з вихід якого через диференціюючий елемент першими входами третього, четвертого і п'ятого з'єднаний з першими входами третього, п'ятого і тригерів, ви ходи яких підключені відповідно до сьомого елементів І, другі входи яких підключені входів четвертого, п'ятого і шостого елементів НІ, до виходів першого, др угого і третього елементів а також відповідно до других входів сьомого, НІ відповідно, виходи першого, другого і третього дев'ятого і одинадцятого елементів І, виходи компараторів з'єднані відповідно з першими шостого, восьмого і десятого елементів І з'єднані входами першого, другого і третього тригерів, відповідно з першими входами п'ятого, шостого і виходи яких підключені відповідно до входів сьомого елементів АБО, другі входи яких першого, другого і третього елементів НІ, а також підключені до виходів сьомого, дев'ятого і відповідно до других входів четвертого, шостого і одинадцятого елементів І відповідно, а виходи восьмого елементів І, виходи третього, п'ятого і з'єднані з першими входами дванадцятого, сьомого елементів І з'єднані відповідно з першими тринадцятого і чотирнадцятого елементів І входами третього, четвертого і п'ятого елементів відповідно, а також відповідно з першими входами АБО, другі входи яких підключені до виходів п'ятнадцятого, шістнадцятого і сімнадцятого четвертого, шостого і восьмого елементів І елементів І, вихід першого датчика комутації відповідно, а виходи з'єднані з першими входами підключений до других входів п'ятнадцятого, дев'ятого, десятого і одинадцятого елементів І шістнадцятого і сімнадцятого елементів І, вихід відповідно, а також відповідно з першими входами другого датчика комутації з'єднаний з другими дванадцятого, тринадцятого і чотирнадцятого входами дванадцятого, тринадцятого і елементів І, вихід першого датчика комутації чотирнадцятого елементів І, виходи з підключений до других входів дванадцятого, дванадцятого по сімнадцятий елементів І тринадцятого і чотирнадцятого елементів І, вихід підключені відповідно до входів з другого по другого датчика комутації з'єднаний з другими сьомий лічильників імпульсів. входами дев'ятого, десятого і одинадцятого Головним недоліком даного пристрою є низька елементів І, виходи з дев'ятого по чотирнадцятий надійність за рахунок використання великої елементів І підключені відповідно до входів з кількості елементів в аналогово-цифровому другого по сьомий лічильників імпульсів, введено перетворювачі. регістр, функціональний перетворювач, цифровий В основу корисної моделі поставлено задачу компаратор, причому ви хід першого елемента створення пристрою для контролю ресурсу групи АБО з'єднаний з першим входом регістра, виходи комутаційних апаратів, в якому за рахунок четвертого і п'ятого компараторів підключені введення нових блоків та зв'язків між ними відповідно до другого і третього входів регістра, з'являється можливість спростити структуру четвертий вхід якого з'єднаний з виходом шостого пристрою, що дозволяє підвищити його надійність. елемента АБО, а вихідна цифрова шина Поставлена задача досягається тим, що в підключена до вхідної цифрової шини пристрій для контролю ресурсу гр упи комутаційних функціонального перетворювача, вихідна цифрова апаратів, що містить перший, другий і третій шина якого з'єднана з першою вхідною цифровою датчики струму, виходи яких з'єднані відповідно зі шиною цифрового компаратора, друга вхідна входами першого, другого і третього компараторів цифрова шина якого підключена до вихідної і підключені до аналогових входів першого, другого цифрової шини першого лічильника імпульсів, а і третього електронних ключів, ви ходи яких вихід з'єднаний з другим входом першого з'єднані з входами четвертого і п'ятого елемента І. компараторів, другі входи першого, другого і Пристрій для контролю ресурсу групи третього тригерів і другий вхід першого лічильника комутаційних апаратів пояснюється кресленням, імпульсів підключені до виходу другого елемента на якому зображена його структурна схема. АБО, перший вхід якого з'єднаний з виходом блока На схемі: 1, 2, 3 - перший, другий і третій установки нуля, другий вхід підключений до датчики струму; 4, 5, 6 -перший, другий і третій виходу формувача імпульсів, а третій вхід компаратори; 7, 8, 9 - перший, другий і третій 7 28950 8 тригери; 10, 11, 12 - перший, другий і третій входи яких підключені до виходів четвертого 33, електронні ключі; 13 - перший елемент АБО; 14, 15 шостого 35 і восьмого 37 елементів І відповідно, а - четвертий і п'ятий компаратори; 16 - регістр; 17 виходи з'єднані з першими входами дев'ятого 43, функціональний перетворювач; 18 - генератор десятого 44 і одинадцятого 45 елементів І імпульсів; 19 - другий елемент І; 20 - шостий відповідно, а також відповідно з першими входами елемент АБО; 21 - перший елемент І; 22 - блок дванадцятого 46, тринадцятого 47 і установки нуля; 23 - формувач імпульсів; 24 чотирнадцятого 48 елементів І, вихід першого елемент затримки сигналу; 25 - другий елемент датчика комутації 41 підключений до других входів АБО; 26 - перший лічильник імпульсів; 27 дванадцятого 46, тринадцятого 47 і цифровий компаратор; 28 - диференціюючий чотирнадцятого 48 елементів І, ви хід другого елемент; 29, 30, 31 - перший, другий і третій датчика комутації 42 з'єднаний з другими входами елементи НІ; 32, 33, 34, 35, 36, 37 - третій, дев'ятого 43, десятого 44 і одинадцятого 45 четвертий, п'ятий, шостий, сьомий і восьмий елементів І, виходи з дев'ятого 43 по елементи І; 38, 39, 40 - третій, четвертий і п'ятий чотирнадцятий 48 елементів І підключені елементи АБО; 41, 42 - перший і другий датчики відповідно до входів з другого 49 по сьомий 54 комутації; 43, 44, 45, 46, 47, 48 -дев'ятий, десятий, лічильників імпульсів, вихід першого елемента одинадцятий, дванадцятий, тринадцятий і АБО 13 з'єднаний з першим входом регістра 16, чотирнадцятий елементи І; 49, 50, 51, 52, 53, 54 виходи четвертого 14 і п'ятого 15 компараторів другий, третій, четвертий, п'ятий, шостий і сьомий підключені відповідно до другого і третього входів лічильники імпульсів, причому ви ходи першого 1, регістра 16, четвертий вхід якого з'єднаний з другого 2 і третього 3 датчиків струму з'єднані виходом шостого елемента АБО 20, а вихідна відповідно зі входами першого 4, другого 5 і цифрова шина підключена до вхідної цифрової третього 6 компараторів і підключені до шини функціонального перетворювача 17, вихідна аналогових входів першого 10, другого 11 і цифрова шина якого з'єднана з першою вхідною третього 12 електронних ключів, виходи яких цифровою шиною цифрового компаратора 27, з'єднані з входами четвертого 14 і п'ятого 15 друга вхідна цифрова шина якого підключена до компараторів, другі входи першого 7, другого 8 і вихідної цифрової шини першого лічильника третього 9 тригерів і другий вхід першого імпульсів 26, а вихід з'єднаний з другим входом лічильника імпульсів 26 підключені до виходу першого елемента I 21. другого елемента АБО 25, перший вхід якого Запропонований пристрій працює так. При з'єднаний з виходом блока установки нуля 22, подачі напруги живлення на схему блок установки другий вхід підключений до виходу формувача нуля 22 коротким імпульсом через другий елемент імпульсів 23, а третій вхід з'єднаний з виходом АБО 25 встановлює перший 7, другий 8 і третій 9 елемента затримки сигналу 24, вхід якого і другий тригери, а також перший лічильник імпульсів 26 у вхід першого елемента І 21 підключені один до нульовий стан. Одночасно генератор імпульсів 18 одного, вихід генератора імпульсів 18 з'єднаний з починає виробляти послідовність імпульсів. першим входом другого елемента 119, вихід якого Датчики струму пристрою розташовані в підключений до першого входу першого фазах А, В, і С ввідного вимикача системи лічильника імпульсів 26 і з'єднаний з першими живлення збірних шин, а датчики комутацій входами четвертого 33, шостого 35 і восьмого 37 входять в конструкцію кожного високовольтного елементів І, вхід формувача імпульсів 23 разом з вимикача. другим входом другого елемента І 19 підключені Як приклад, даний пристрій дозволяє до виходу першого елемента І 21, перший вхід контролювати комутаційний ресурс двох якого з'єднаний з виходом шостого елемента АБО високовольтних вимикачів, причому другим 49, 20, виходи першого 7, др угого 8 і третього 9 третім 50 і четвертим 51 лічильниками імпульсів тригерів підключені відповідно до керуючих входів враховується пополюсно комутаційний ресурс першого 10, другого 11 і третього 12 електронних вимикача з датчиком комутації 42, а п'ятим 52, ключів, а також з'єднані з першим, другим і третім шостим 53 і сьомим 54 враховується пополюсно входами першого елемента АБО 13, ви ходи комутаційний ресурс вимикача з датчиком першого 41 і другого 42 датчиків комутації комутації 41. підключені відповідно до першого і другого входів Якщо будь-який з вимикачів (наприклад, шостого елемента АБО 20, ви хід якого через другий, на якому встановлений другий датчик диференціюючий елемент 28 з'єднаний з першими комутації 42) відключає коло зі струмом, значення входами третього 32, п'ятого 34 і сьомого 36 якого не перевищує номінальний робочий струм, елементів І, другі входи яких підключені до виходів то при цьому на виході другого датчика комутації першого 29, другого 30 і третього 31 елементів НІ 42 з'являється сигнал логічної одиниці, який відповідно, виходи першого 4, другого 5 і третього відкриває дев'ятий 43, десятий 44 і одинадцятий 6 компараторів з'єднані відповідно з першими 45 елементи І та через шостий елемент АБО 20 і входами першого 7, другого 8 і третього 9 тригерів, через диференціюючий елемент 28 у вигляді виходи яких підключені відповідно до входів короткого імпульсу надходить через відкриті третій першого 29, другого 30 і третього 31 елементів НІ, 32, п'ятий 34 і сьомий 36 елементи І, а потім через а також відповідно до других входів четвертого 33, третій 38, четвертий 39 і п'ятий 40 елементи АБО шостого 35 і восьмого 37 елементів І, ви ходи на відповідні входи елементів І 43, 44, 45, з третього 32, п'ятого 34 і сьомого 36 елементів І виходів яких одиночні імпульси подаються на з'єднані відповідно з першими входами третього входи др угого 49, третього 50 і четвертого 51 38, четвертого 39 і п'ятого 40 елементів АБО, другі лічильників імпульсів, які є лічильниками 9 28950 10 залишкового ресурсу кожного полюса трифазного Таким чином, регістром 16 здійснюється високовольтного вимикача. Занесення в кожний передача та запам'ятовування цифрового коду, лічильник по одному імпульсу свідчить про який відповідає величині струму, що протікає в зменшення залишкового ресурсу на одиницю вимикачі. рахунку, а також про те, що відбулася комутація Якщо струм короткого замикання через струму, значення якого не перевищує номінальний вимикач пройшов, але вимикач не відключився (а робочий струм вимикача. При цьому елементи І таке часто трапляється в електричних мережах 32, 34, 36 були відкритими, оскільки на входах при селективній роботі релейного захисту), то елементів НІ 29, 30, 31 були присутні сигнали через якийсь час з виходу елемента затримки логічного нуля, що свідчить про відсутність сигналу 24 надходить сигнал, який через другий відключення вимикачем аварійного струму елемент АБО 25 обнуляє тригери 7, 8, 9. електричної мережі. Якщо ж після проходження струму короткого Якщо в електричній мережі виникає струм замикання через вимикач останній відключається, короткого замикання спричинений, наприклад, то спрацьовує перший датчик комутації 41, замиканням між фазами В і С, і його необхідно вихідний сигнал якого через шостий елемент АБО відключити, наприклад, за допомогою першого 20 подається на четвертий вхід регістра 16, що вимикача, що містить перший датчик комутації 41, призводить до запам'ятовування цифрового коду, то в цьому випадку струм короткого замикання пропорційного комутуємому струму, на його протікає через ввідний вимикач системи збірних виході, а також відкриває перший елемент І 21. З шин, на виходах другого 2 і третього 3 датчиків виходу останнього сигнал поступає на другий струму з'являється постійна напруга, пропорційна елемент І 19 і відкриває його, тим самим комутуємому струму, яка надходить відповідно на дозволяючи проходження імпульсів від генератора входи другого 5 і третього 6 компараторів, що імпульсів 18 в перший лічильник імпульсів 26, що призводить до встановлення в одиничний стан показує як витрачається робочий ресурс вимикача другого 8 і третього 9 тригерів відповідно. Пороги в залежності від значення комутованого струму. спрацьовування компараторів 4, 5 і 6 однакові і Імпульси з виходу генератора імпульсів 18 лише незначно перевищують значення поступають доки цифрові коди на першій і другій номінального робочого струму вимикача. вхідних цифрови х шинах цифрового компаратора Одночасно з виходів датчиків струму 2 і 3 сигнали 27 не зрівняються. В цей момент сигнал логічного поступають на входи четвертого 14 і п'ятого 15 нуля з ви ходу цифрового компаратора 27 через компараторів, які мають різні пороги спрацювання, другий вхід першого елемента І 21 поступає на причому компаратор 15 має цей поріг найвищий, а другий вхід другого елемента І 19 та закриває компаратор 14 має поріг спрацювання більший, його, а також на вхід формувача імпульсів 24, який ніж компаратори 4, 5 і 6. коротким імпульсом через другий елемент АБО 25 Якщо компаратори 14 і 15 не спрацьовують, то обнуляє всі тригери, перший лічильник імпульсів сигналбуде тільки на першому вході регістра 16, 26 та готує пристрій до нового циклу роботи. який підключений до виходу першого елемента В момент проходження імпульсів в перший АБО 13. Якщо спрацьовує компаратор 14, то лічильник імпульсів 26 шостий 35 і восьмий 37 сигнали будуть присутні на двох входах регістра елементи І відкриті (на виходах тригерів 8 і 9 16. І, нарешті, коли спрацьовують компаратори 14 і присутні сигнали логічної одиниці) і через них, 15, то сигнали будуть на трьох входах регістра 16. через четвертий 39 і п'ятий 40 елементи АБО, При цьому на вхід регістра 16 поступає сигнал через відкриті тринадцятий 47 і чотирнадцятий 48 логічного нуля з виходу шостого елемента АБО 20 елементи І імпульси надходять також у шостий 53 (на першому і другому входах присутні сигнали та сьомий 54 лічильники імпульсів, збільшуючи їх логічного нуля з виходів першого 41 і другого 42 показання і тим самим засвідчуючи спрацювання датчиків комутації), який дозволяє встановлення ресурсу першого вимикача по фазах В і С на на його виході цифрового коду, який дорівнює величину, що відповідає значенню відключеного цифровому коду на його вході. Ци фровий код з вимикачем струму в перерахунку на номінальний виходу регістра 16 поступає на вхідну ци фрову робочий струм вимикача. При цьому в п'ятий шину функціонального перетворювача 17, на лічильник імпульсів 52 -лічильник ресурсу полюса виході якого з'являється цифровий код, що фази А першого вимикача - заноситься лише один відповідає величині струму, який протікає в імпульс, що свідчить про те, що полюс фази А вимикачі. З виходу функціонального вимикача не приймав участі у відключенні струму перетворювача 17 цифровий код поступає на короткого замикання, а ним проводилась першу вхідн у цифрову шину цифрового комутація лише робочого струму, що не компаратора 27, на другу вхідну ци фрову шину перевищує номінальний робочий струм вимикача. якого поступає цифровий код з виходу першого Проходження одного імпульсу в лічильник лічильника імпульсів 26. Оскільки цифрові коди на імпульсів 52 організовано наступним чином. При вхідних цифрови х шинах цифрового компаратора спрацюванні датчика комутації 41 з виходу 27 різні, то на його виході з'являється сигнал шостого елемента АБО 20 сигнал поступає на логічної одиниці, який подається на вхід елемента диференціюючий елемент 28, з виходу якого затримки сигналу 24 і на другий вхід першого короткий імпульс через відкритий третій елемент І елемента І 21. 32 (на виході першого елемента НІ 29 присутній В залежності від значення струму цифровий сигнал логічної одиниці, оскільки тригер 7 не код на виході функціонального перетворювача 17 спрацював), через третій елемент АБО 38, через змінює своє значення. 11 28950 відкритий дванадцятий елемент І 46 подається в п'ятий лічильник імпульсів 52. Даний пристрій дозволяє контролювати ресурс більшої кількості вимикачів. Для цього необхідно лише збільшити кількість входів шостого елемента АБО 20 та добавити по три лічильники імпульсів та по три елементи І на кожен додатково діагностуємий вимикач. Кількість розрядів першого лічильника імпульсів 26, а також кількість компараторів, що фіксують значення комутованого струму, вибирається в залежності від діапазону вимірюваних струмів і від необхідного ступеня точності визначення витраченого вимикачем ресурсу. Тривалість імпульсу диференціюючого елемента 28 вибирається меншою тривалості імпульсу генератора імпульсів 18. Час затримки сигналу в елементі затримки сигналу 24 вибирається більшим тривалості циклу, коли в перший лічильник імпульсів 26 проходить найбільша кількість імпульсів. Функціональний перетворювач 17 можна реалізувати на мікросхемі постійного запам'ятовуючого пристрою, в якій записані відповідні коди, кожен із яких відповідає певному коефіцієнту спрацювання робочого ресурсу вимикача в залежності від будь-якого із можливих значень струму. 12
