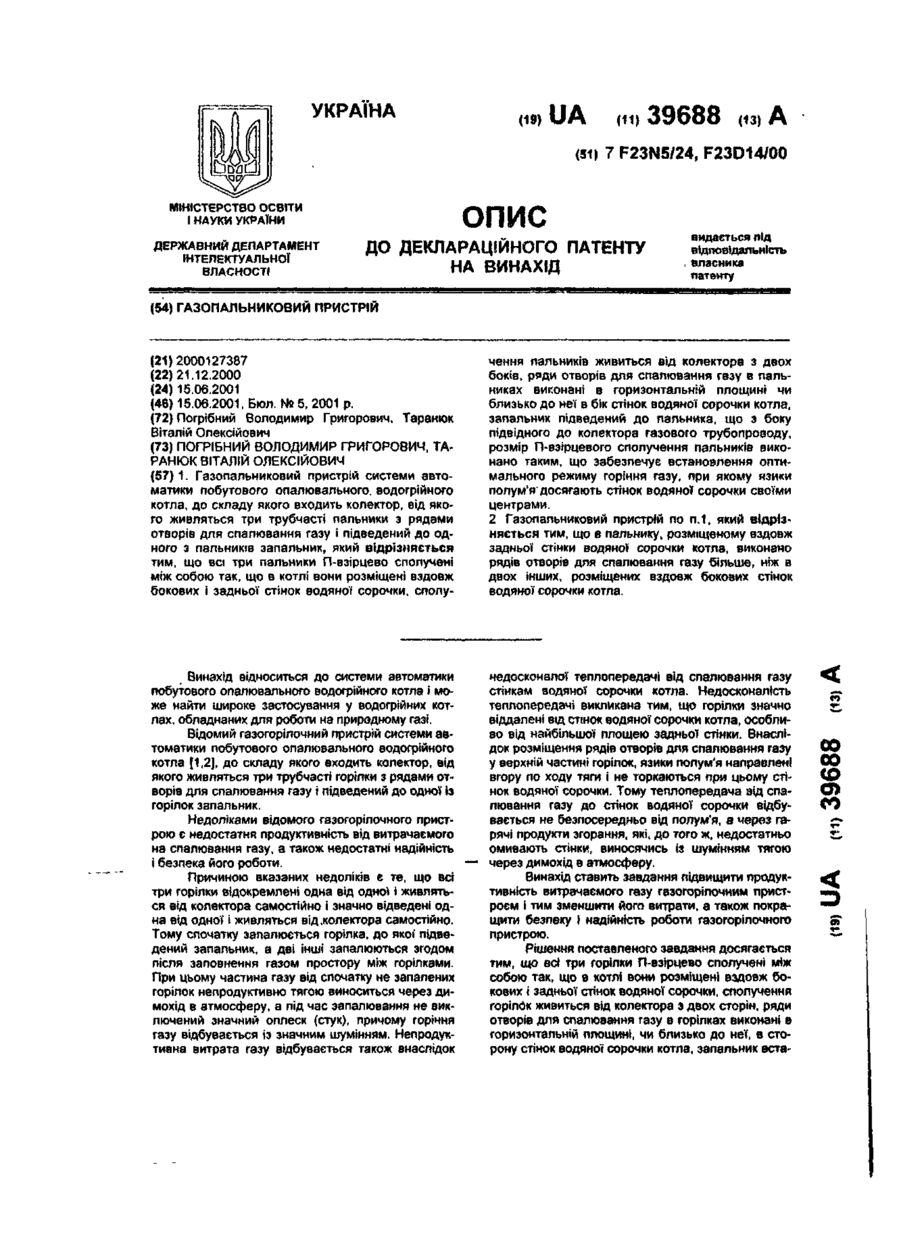

Газопальниковий пристрій

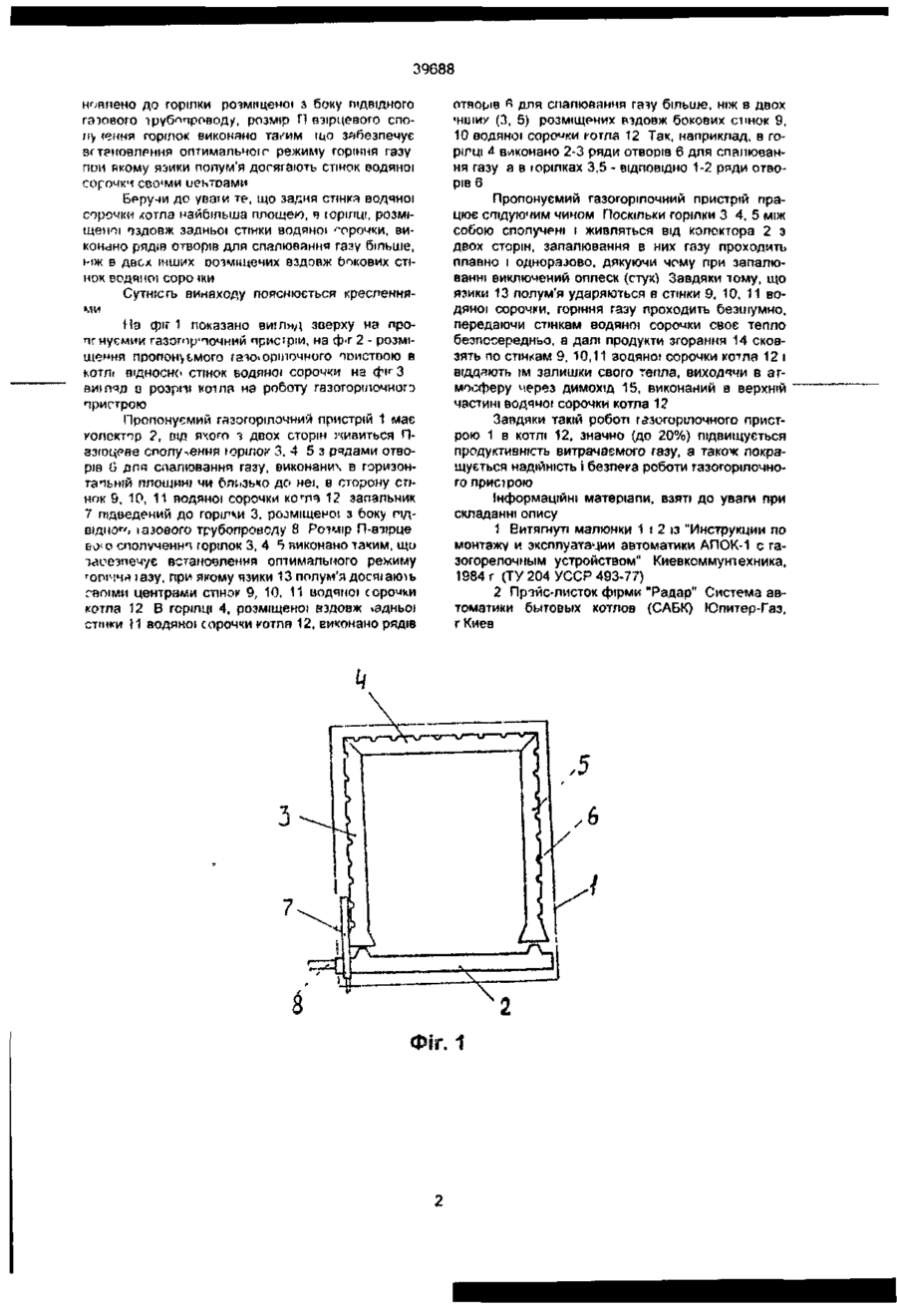

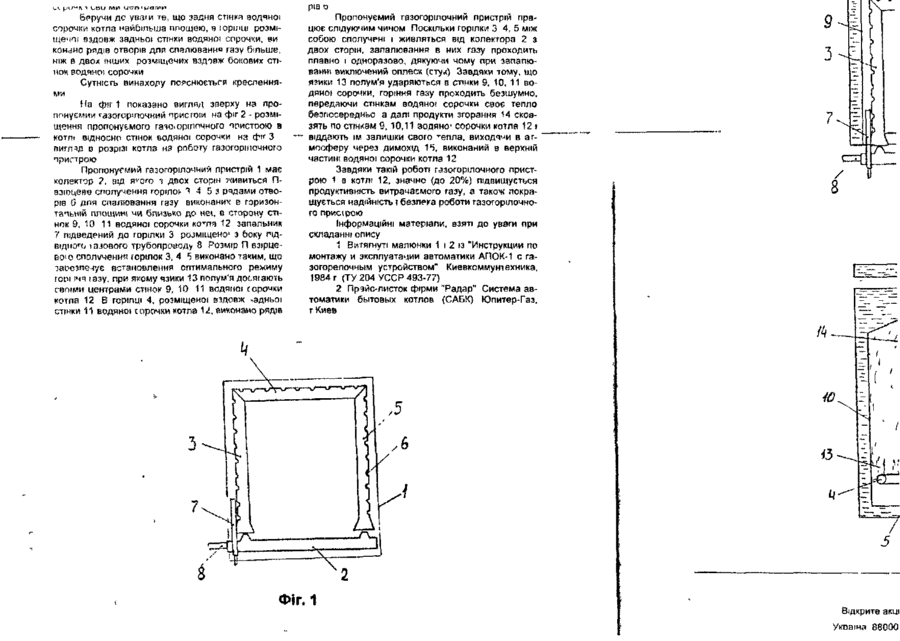

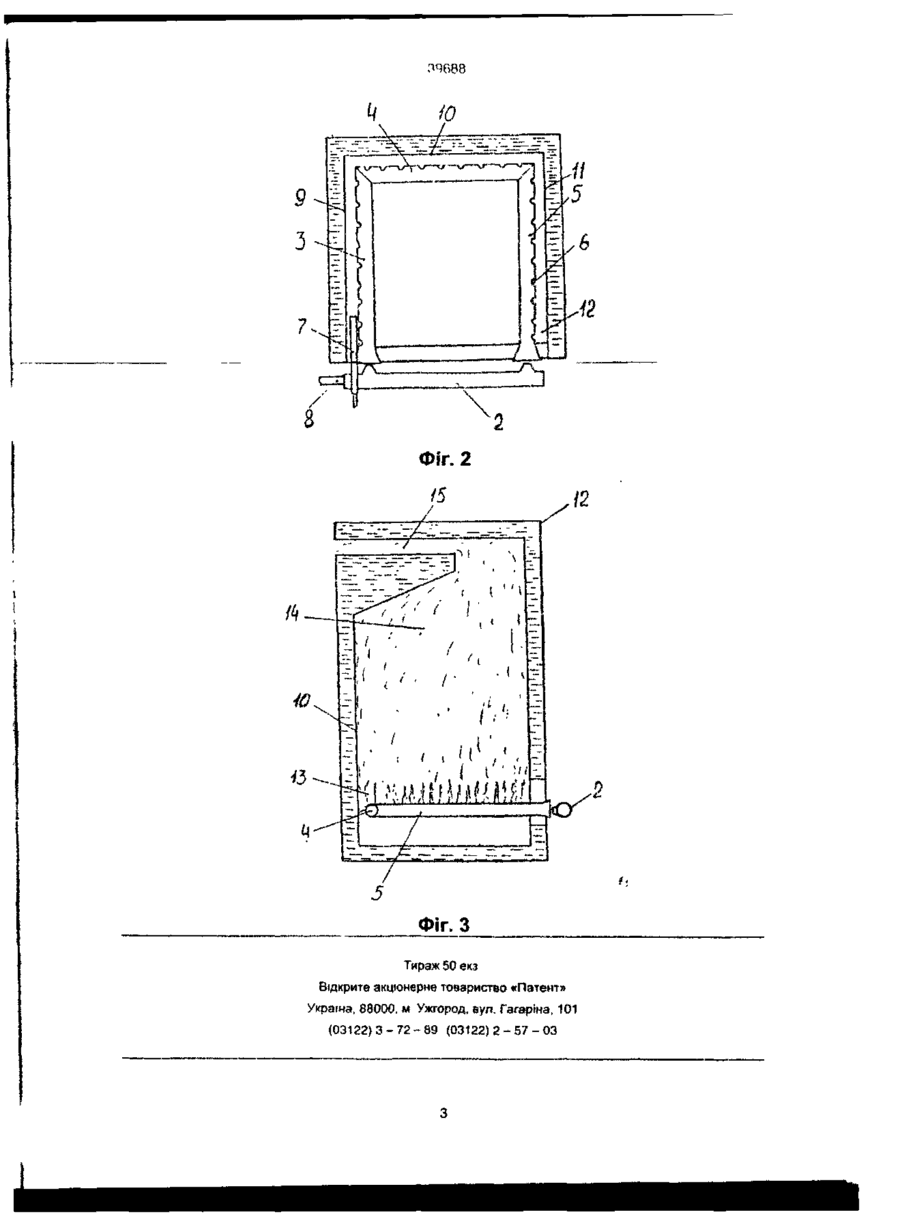

1 Газопальниковий пристрій системи автоматики побутового опалювального, водогрійного котла, до складу якого входить колектор, від яко* го живляться три трубчасті пальники з рядами отворів для спалювання газу і підведений до одного з пальників запальник, який відрізняється тим, що всі три пальники П-взірцево сполучені між собою так, що в котлі вони розміщені вздовж бокових І задньої стінок водяної сорочки, сполу чення пальників живиться від колектора з двох боків, ррди отворів для спалювання газу в пальниках виконані в горизонтальній площині чи близько до неї в бік стінок водяної сорочки котла, запальник підведений до пальника, що з боку підвідного до колектора газового трубопроводу, розмір П-взірцевого сполучення пальників виконано таким, що забезпечує встановлення оптимального режиму горіння газу, при яхому язики полум'я досягають стінок водяної сорочки своїми центрами. 2 Газопальниковий пристрій по п.1, який відрізняється тим, що в пальнику, розміщеному вздовж задньої стінки водяної сорочки котла, виконано рядів отворів для спалювання гаау більше, ніж в двох інших, розміщених вздовж бокових стінок водяної сорочки котла. Винахід відноситься до системи автоматики побутового опалювального водогрійного котла і може найти широке застосування у водогрійних котлах, обладнаних для роботи на природному газі. Відомий газогорілочний пристрій системи автоматики побутового опалювального водогрійного котла [1,2], до складу якого входить колектор, від якого живляться три трубчасті горілки з рядами отворів для спалювання газу г підведений до одної із горілок запальник Недоліками відомого газогорілочного пристрою є недостатня продуктивність від витрачаємого на спалювання газу, а також недостатні надійність і безпека його роботи. Причиною вказаних недоліків є те, що всі три горілки відокремлені одна від одної і живляться від колектора самостійно і значно відведені одна від одної і живляться від .колектора самостійно. Тому спочатку запалюється горілка, до якої підведений запальник, а дві інші запалюються згодом після заповнення газом простору між горілками. При цьому частина газу від спочатку не запалених горілок непродуктивно тягою виноситься через димохід в атмосферу, а під час запалювання не виключений значний оплеск (стук), причому горіння недосконалої теплопередачі від спалювання газу стінкам водяної сорочки котла. Недосконалість теплопередачі викликана тим, що горілки значно віддалені від стінок водяної сорочки котла, особливо від найбільшої площею задньої стінки. Внаслідок розміщення рядів отворів для спалювання газу у верхній частині горілок, язики полум'я направлені вгору по ходу тяги І не торкаються при цьому стінок водяної сорочки. Тому теплопередача аід спалювання газу до стінок водяної сорочки відбувається не безпосередньо від полум'я, а через гарячі продукти згорання, які, до того ж, недостатньо омивають стінки виносячись Із шумінням тягою через димохід в атмосферу. Винахід ставить завдання підвищити продуктивність витрачаємого газу гззогоріпочним пристроєм і тим зменшити його витрати, а також покращити безпеку і надійність роботи газогорілочного пристрою Рішення поставленого завдання досягається тим. що всі три горілки П-взірцево сполучені між собою так, що в котлі вони розміщені вздовж бокових і задньої стінок водяної сорочки, сполучення горілок живиться від колектора з двох сторін, ряди отворів для спалювання газу в горшках виконані в 00 00 а> со і-ч fj
