Свердловинний заряд вибухової речовини

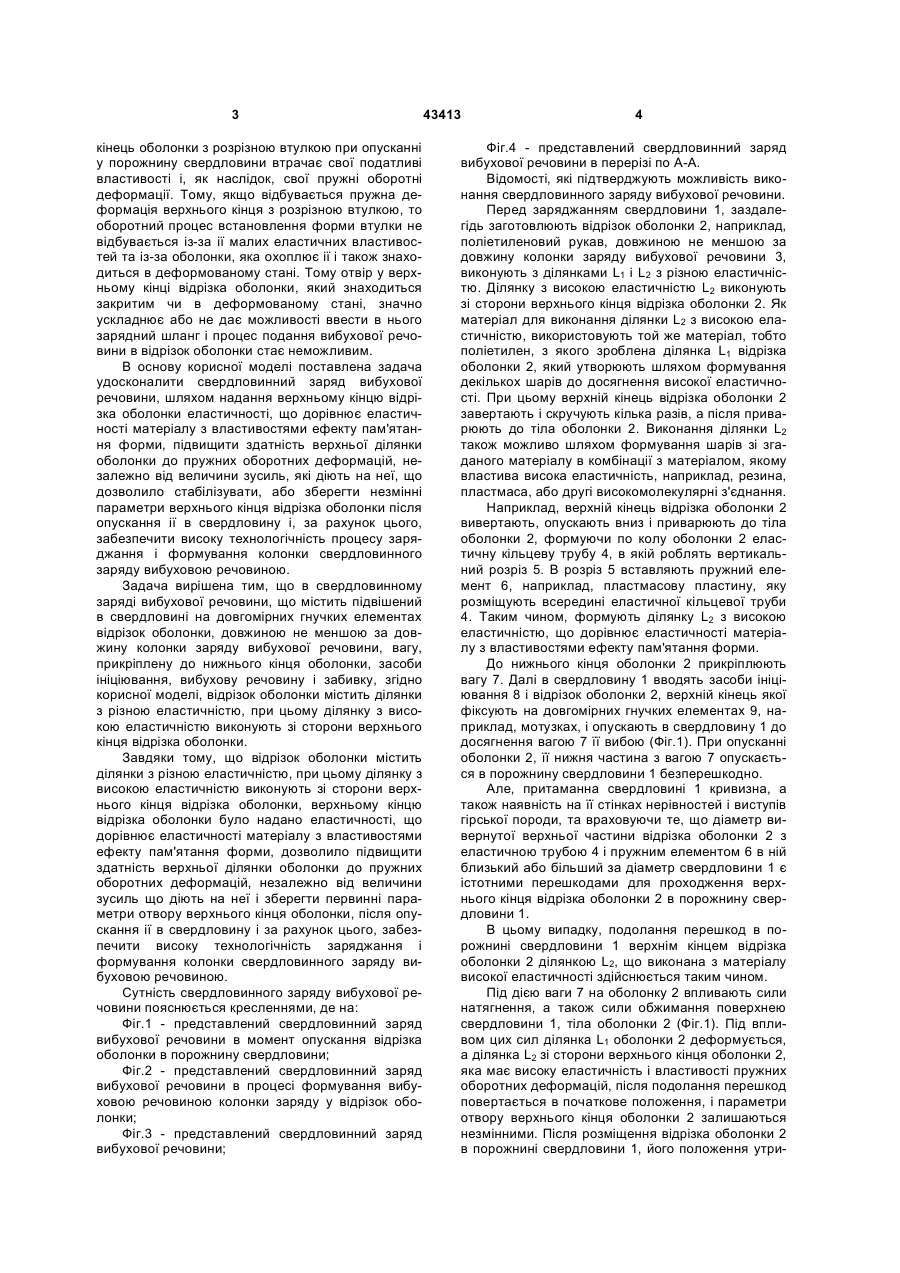

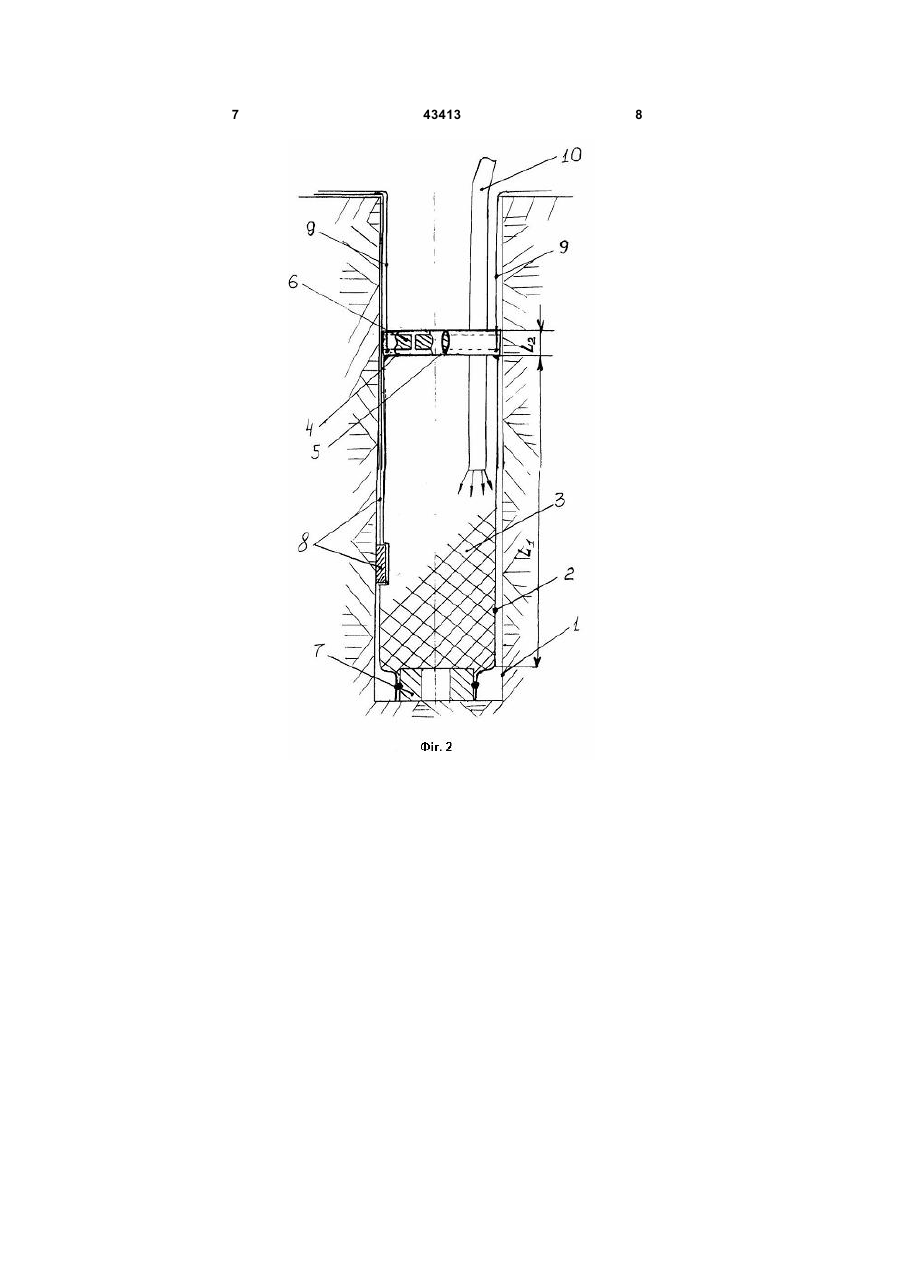

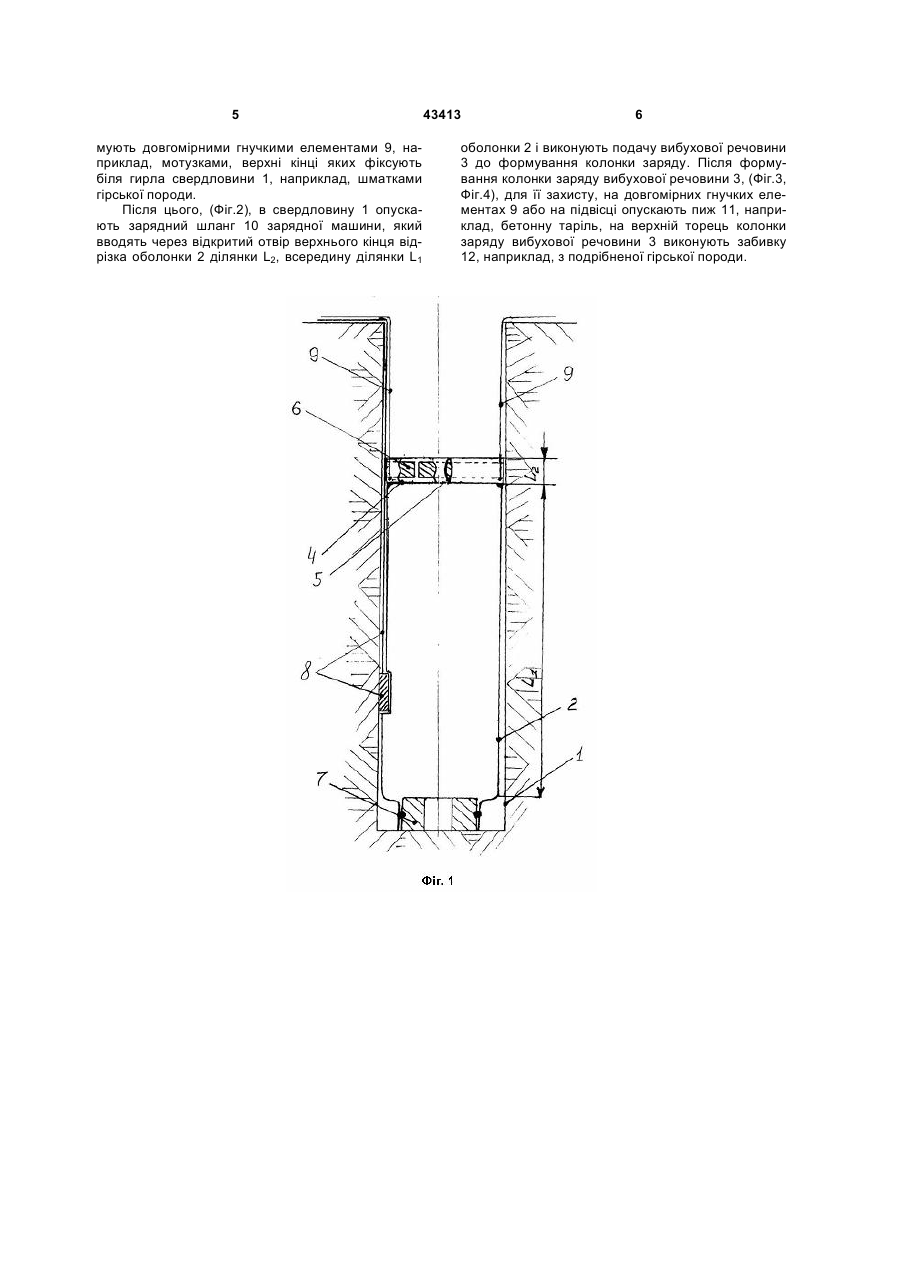

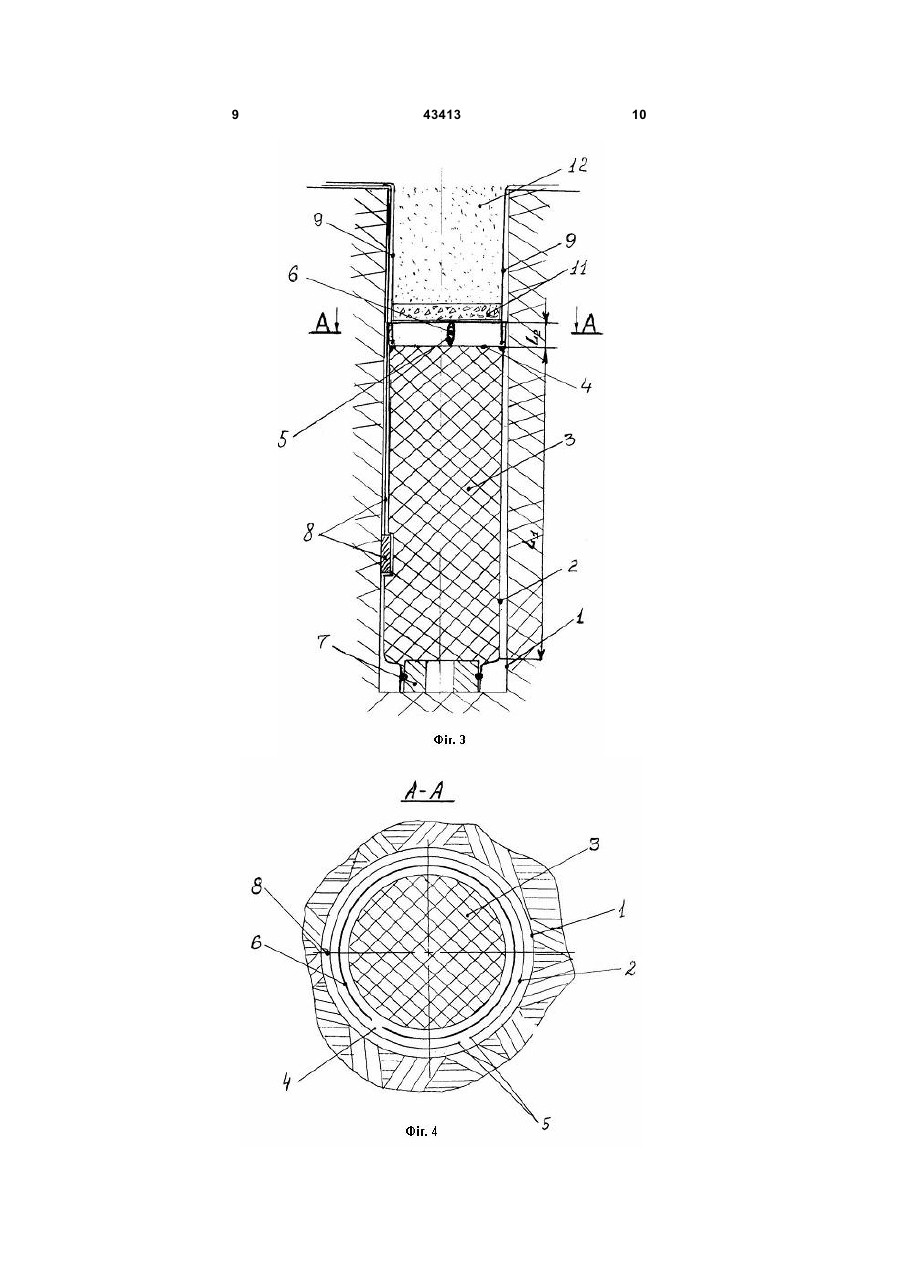

Свердловинний заряд вибухової речовини, що 3 кінець оболонки з розрізною втулкою при опусканні у порожнину свердловини втрачає свої податливі властивості і, як наслідок, свої пружні оборотні деформації. Тому, якщо відбувається пружна деформація верхнього кінця з розрізною втулкою, то оборотний процес встановлення форми втулки не відбувається із-за ії малих еластичних властивостей та із-за оболонки, яка охоплює ії і також знаходиться в деформованому стані. Тому отвір у верхньому кінці відрізка оболонки, який знаходиться закритим чи в деформованому стані, значно ускладнює або не дає можливості ввести в нього зарядний шланг і процес подання вибухової речовини в відрізок оболонки стає неможливим. В основу корисної моделі поставлена задача удосконалити свердловинний заряд вибухової речовини, шляхом надання верхньому кінцю відрізка оболонки еластичності, що дорівнює еластичності матеріалу з властивостями ефекту пам'ятання форми, підвищити здатність верхньої ділянки оболонки до пружних оборотних деформацій, незалежно від величини зусиль, які діють на неї, що дозволило стабілізувати, або зберегти незмінні параметри верхнього кінця відрізка оболонки після опускання ії в свердловину і, за рахунок цього, забезпечити високу технологічність процесу заряджання і формування колонки свердловинного заряду вибуховою речовиною. Задача вирішена тим, що в свердловинному заряді вибухової речовини, що містить підвішений в свердловині на довгомірних гнучких елементах відрізок оболонки, довжиною не меншою за довжину колонки заряду вибухової речовини, вагу, прикріплену до нижнього кінця оболонки, засоби ініціювання, вибухову речовину і забивку, згідно корисної моделі, відрізок оболонки містить ділянки з різною еластичністю, при цьому ділянку з високою еластичністю виконують зі сторони верхнього кінця відрізка оболонки. Завдяки тому, що відрізок оболонки містить ділянки з різною еластичністю, при цьому ділянку з високою еластичністю виконують зі сторони верхнього кінця відрізка оболонки, верхньому кінцю відрізка оболонки було надано еластичності, що дорівнює еластичності матеріалу з властивостями ефекту пам'ятання форми, дозволило підвищити здатність верхньої ділянки оболонки до пружних оборотних деформацій, незалежно від величини зусиль що діють на неї і зберегти первинні параметри отвору верхнього кінця оболонки, після опускання ії в свердловину і за рахунок цього, забезпечити високу технологічність заряджання і формування колонки свердловинного заряду вибуховою речовиною. Сутність свердловинного заряду вибухової речовини пояснюється кресленнями, де на: Фіг.1 - представлений свердловинний заряд вибухової речовини в момент опускання відрізка оболонки в порожнину свердловини; Фіг.2 - представлений свердловинний заряд вибухової речовини в процесі формування вибуховою речовиною колонки заряду у відрізок оболонки; Фіг.3 - представлений свердловинний заряд вибухової речовини; 43413 4 Фіг.4 - представлений свердловинний заряд вибухової речовини в перерізі по А-А. Відомості, які підтверджують можливість виконання свердловинного заряду вибухової речовини. Перед заряджанням свердловини 1, заздалегідь заготовлюють відрізок оболонки 2, наприклад, поліетиленовий рукав, довжиною не меншою за довжину колонки заряду вибухової речовини 3, виконують з ділянками L1 і L2 з різною еластичністю. Ділянку з високою еластичністю L2 виконують зі сторони верхнього кінця відрізка оболонки 2. Як матеріал для виконання ділянки L2 з високою еластичністю, використовують той же матеріал, тобто поліетилен, з якого зроблена ділянка L1 відрізка оболонки 2, який утворюють шляхом формування декількох шарів до досягнення високої еластичності. При цьому верхній кінець відрізка оболонки 2 завертають і скручують кілька разів, а після приварюють до тіла оболонки 2. Виконання ділянки L2 також можливо шляхом формування шарів зі згаданого матеріалу в комбінації з матеріалом, якому властива висока еластичність, наприклад, резина, пластмаса, або другі високомолекулярні з'єднання. Наприклад, верхній кінець відрізка оболонки 2 вивертають, опускають вниз і приварюють до тіла оболонки 2, формуючи по колу оболонки 2 еластичну кільцеву трубу 4, в якій роблять вертикальний розріз 5. В розріз 5 вставляють пружний елемент 6, наприклад, пластмасову пластину, яку розміщують всередині еластичної кільцевої труби 4. Таким чином, формують ділянку L2 з високою еластичністю, що дорівнює еластичності матеріалу з властивостями ефекту пам'ятання форми. До нижнього кінця оболонки 2 прикріплюють вагу 7. Далі в свердловину 1 вводять засоби ініціювання 8 і відрізок оболонки 2, верхній кінець якої фіксують на довгомірних гнучких елементах 9, наприклад, мотузках, і опускають в свердловину 1 до досягнення вагою 7 її вибою (Фіг.1). При опусканні оболонки 2, її нижня частина з вагою 7 опускається в порожнину свердловини 1 безперешкодно. Але, притаманна свердловині 1 кривизна, а також наявність на її стінках нерівностей і виступів гірської породи, та враховуючи те, що діаметр вивернутої верхньої частини відрізка оболонки 2 з еластичною трубою 4 і пружним елементом 6 в ній близький або більший за діаметр свердловини 1 є істотними перешкодами для проходження верхнього кінця відрізка оболонки 2 в порожнину свердловини 1. В цьому випадку, подолання перешкод в порожнині свердловини 1 верхнім кінцем відрізка оболонки 2 ділянкою L2, що виконана з матеріалу високої еластичності здійснюється таким чином. Під дією ваги 7 на оболонку 2 впливають сили натягнення, а також сили обжимання поверхнею свердловини 1, тіла оболонки 2 (Фіг.1). Під впливом цих сил ділянка L1 оболонки 2 деформується, а ділянка L2 зі сторони верхнього кінця оболонки 2, яка має високу еластичність і властивості пружних оборотних деформацій, після подолання перешкод повертається в початкове положення, і параметри отвору верхнього кінця оболонки 2 залишаються незмінними. Після розміщення відрізка оболонки 2 в порожнині свердловини 1, його положення утри 5 мують довгомірними гнучкими елементами 9, наприклад, мотузками, верхні кінці яких фіксують біля гирла свердловини 1, наприклад, шматками гірської породи. Після цього, (Фіг.2), в свердловину 1 опускають зарядний шланг 10 зарядної машини, який вводять через відкритий отвір верхнього кінця відрізка оболонки 2 ділянки L2, всередину ділянки L1 43413 6 оболонки 2 і виконують подачу вибухової речовини 3 до формування колонки заряду. Після формування колонки заряду вибухової речовини 3, (Фіг.3, Фіг.4), для її захисту, на довгомірних гнучких елементах 9 або на підвісці опускають пиж 11, наприклад, бетонну таріль, на верхній торець колонки заряду вибухової речовини 3 виконують забивку 12, наприклад, з подрібненої гірської породи. 7 43413 8 9 43413 10 11 Комп’ютерна верстка А. Крулевський 43413 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
