Візок для покупок

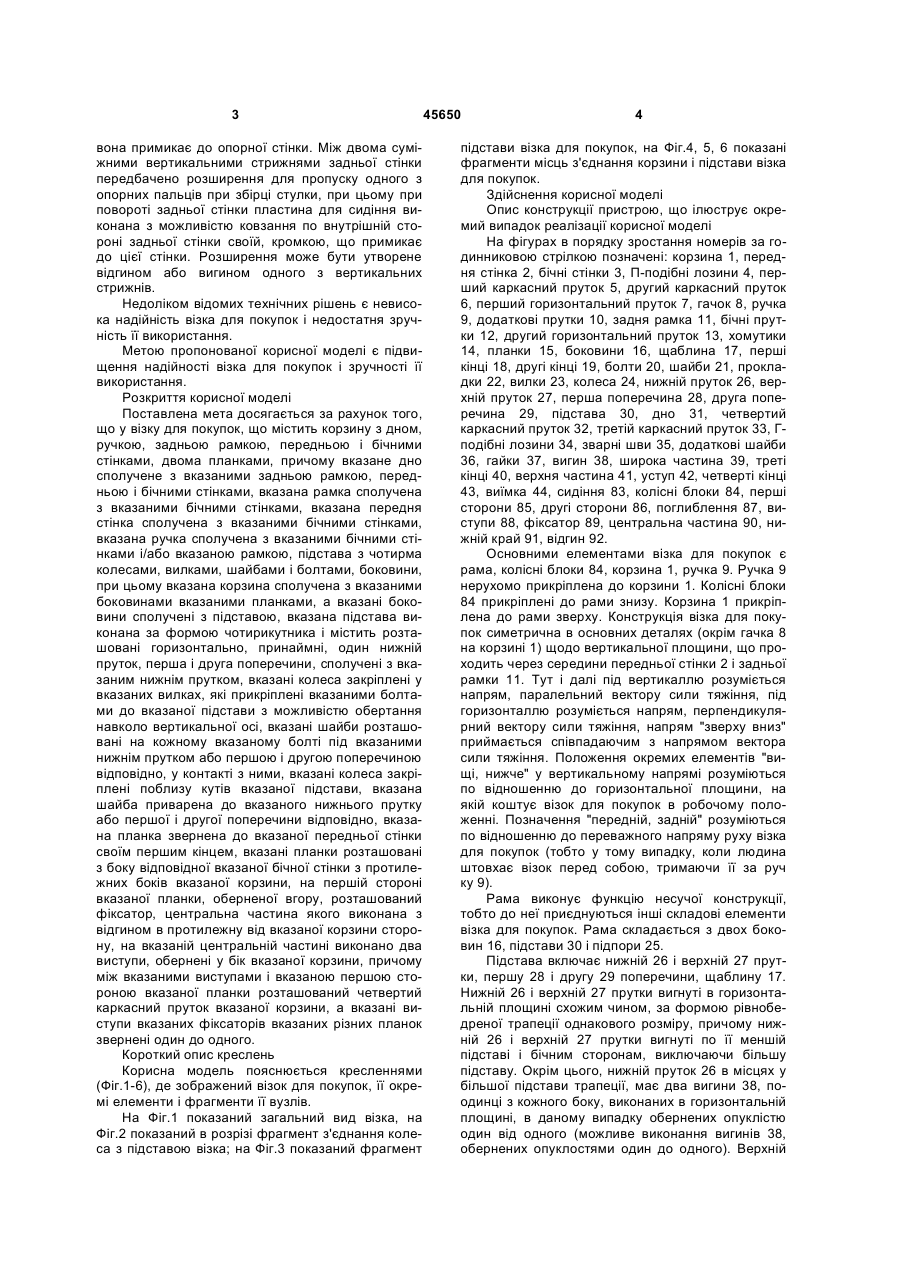

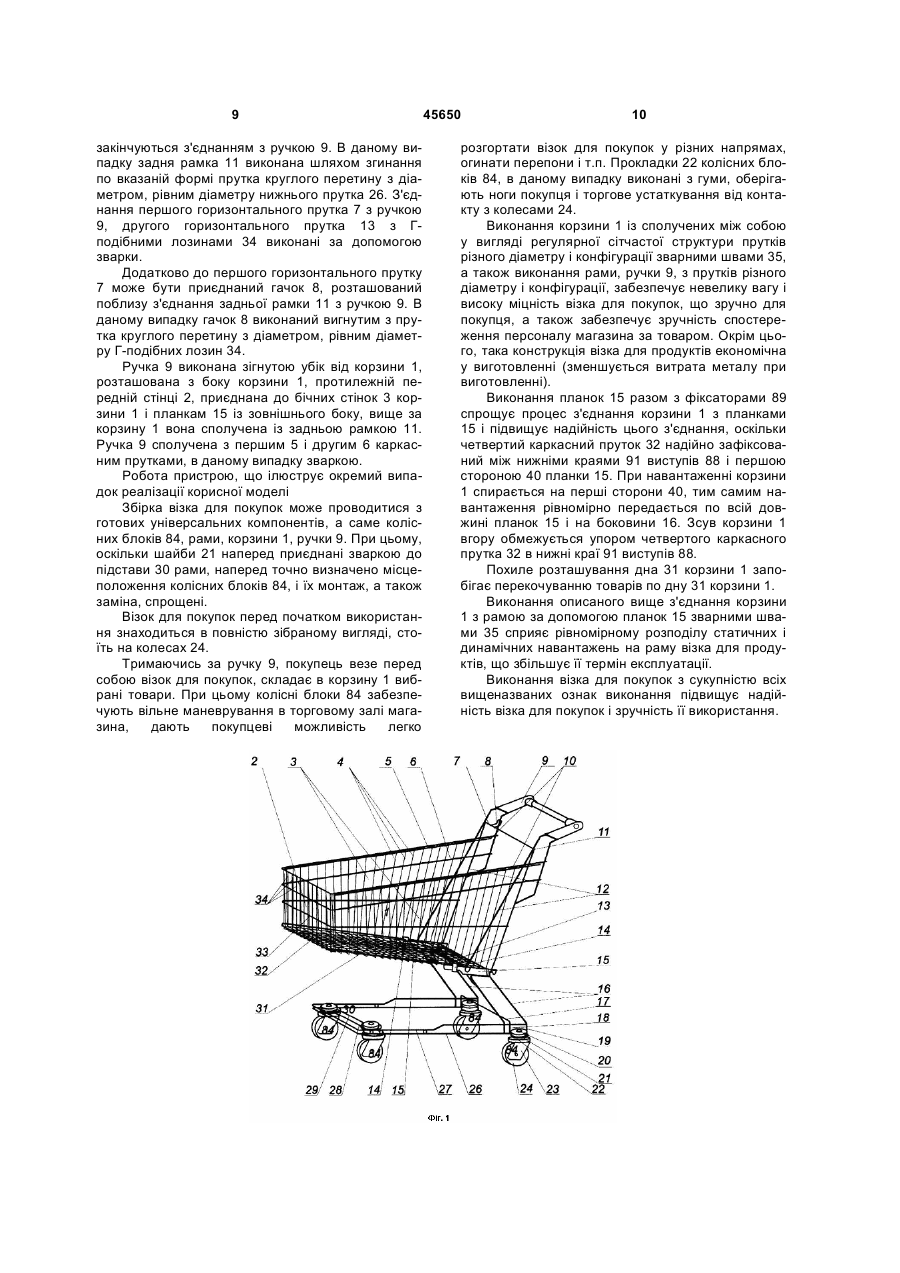

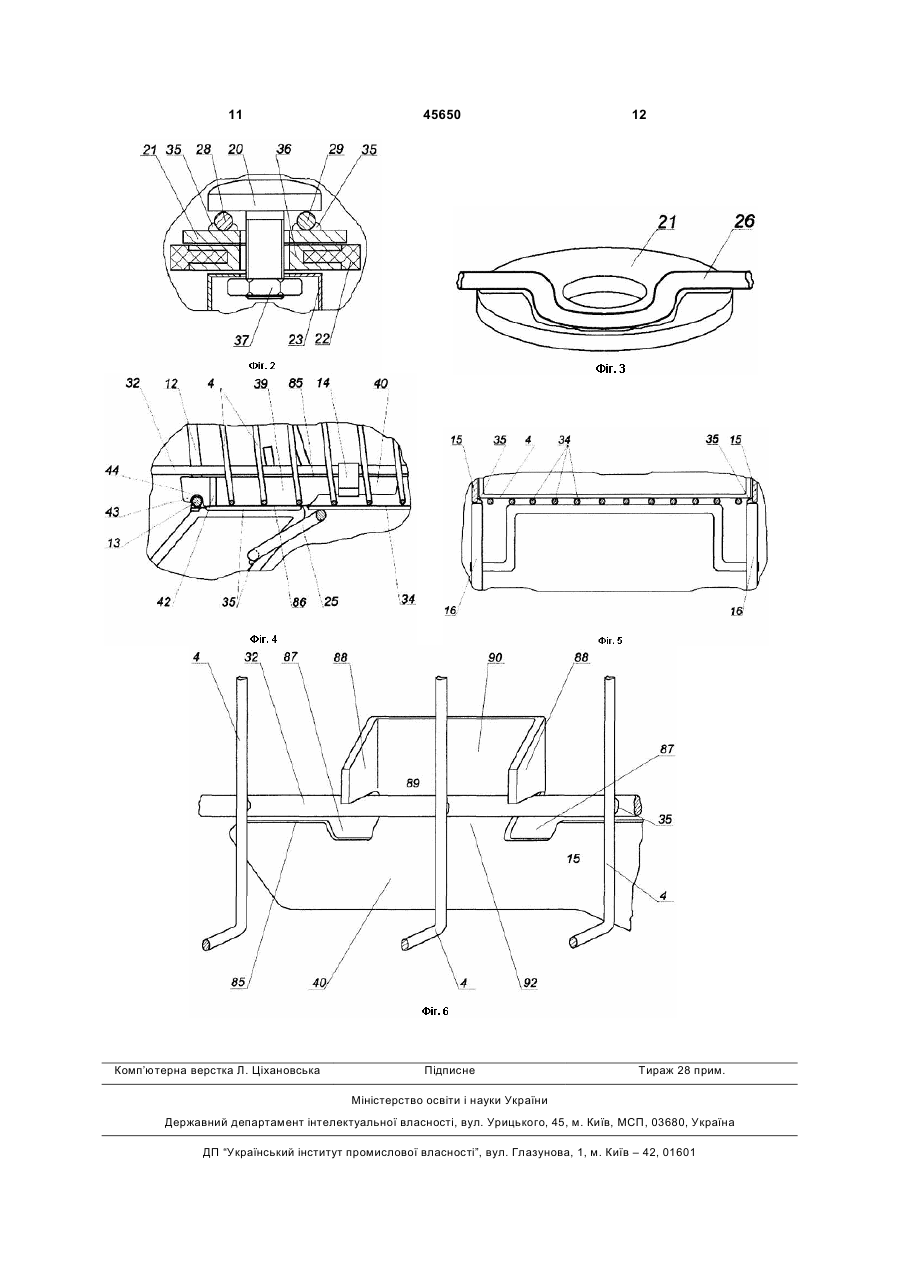

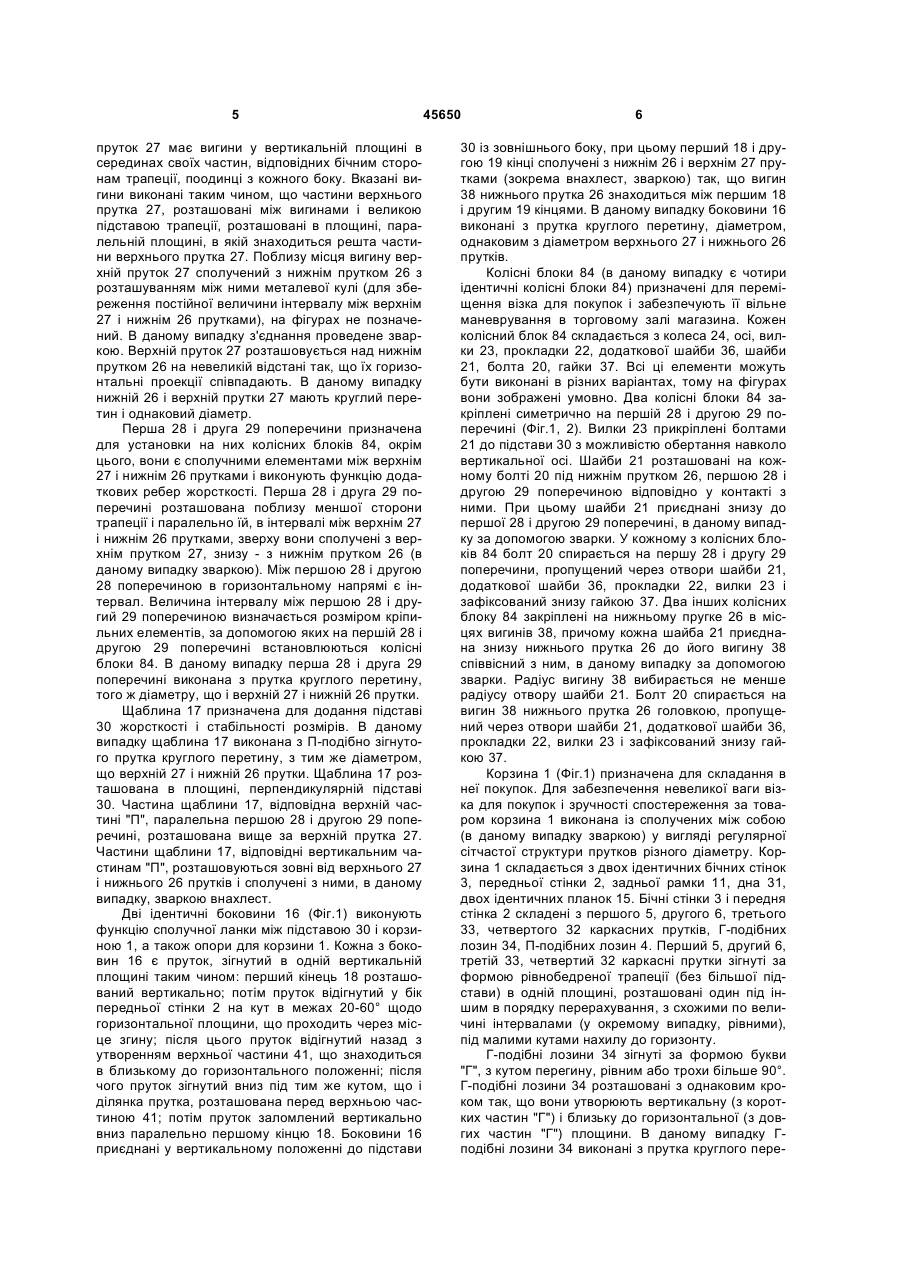

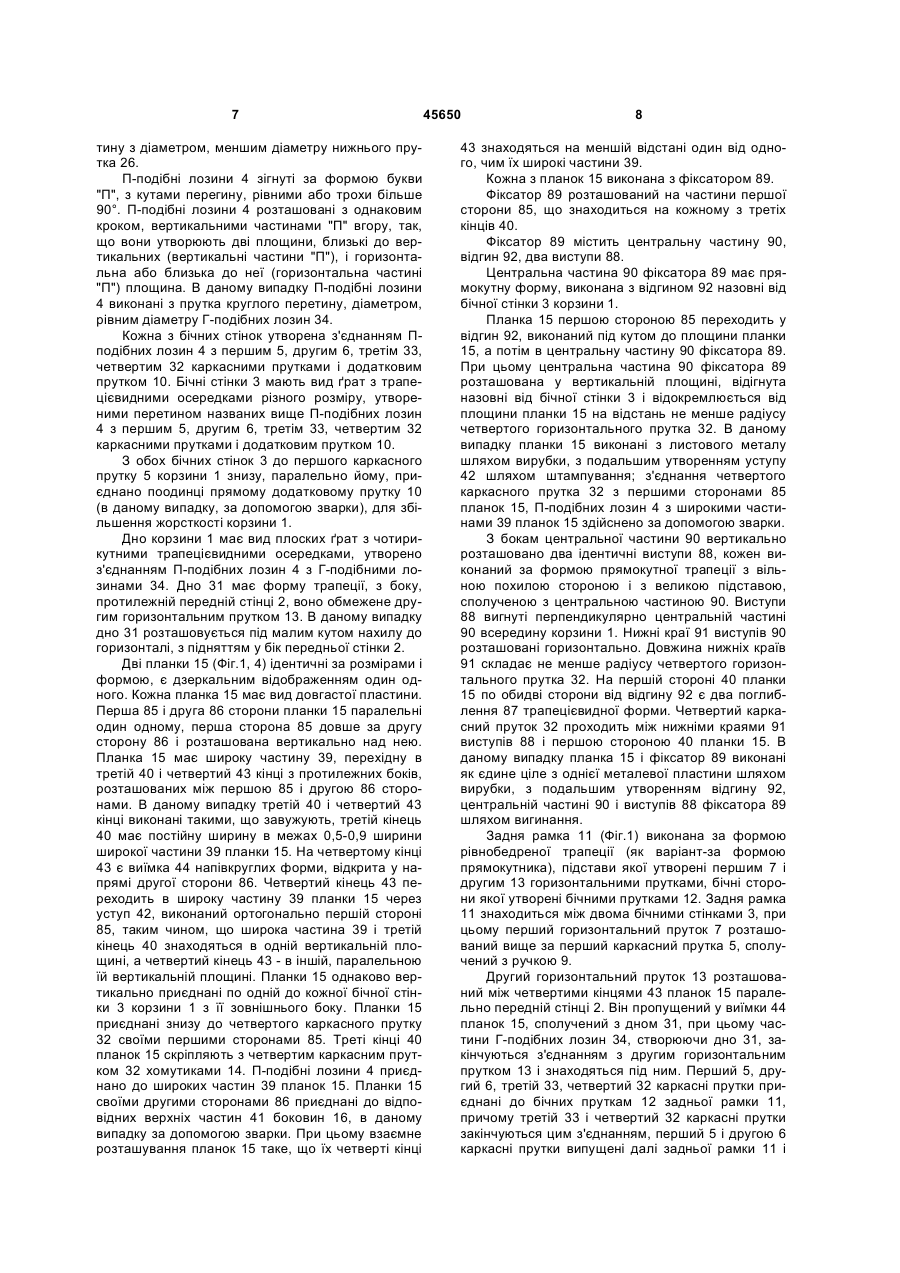

Візок для покупок, що містить корзину з дном, ручкою, задньою рамкою, передньою і бічними стінками, двома планками, причому вказане дно сполучене з вказаними задньою рамкою, передньою і бічними стінками, вказана рамка сполучена з вказаними бічними стінками, вказана передня стінка сполучена з вказаними бічними стінками, вказана ручка сполучена з вказаними бічними стінками і/або вказаною рамкою, підставу з чотирма колесами, вилками, шайбами і болтами, боковини, при цьому вказана корзина сполучена з вказаними боковинами вказаними планками, а вказані боковини сполучені з підставою, вказана підстава виконана за формою чотирикутника і містить розташовані горизонтально принаймні один нижній пруток, першу і другу поперечини, сполучені з вказаним нижнім прутком, вказані колеса закріплені у вказаних вилках, які прикріплені вказаними болта U 2 (19) 1 3 вона примикає до опорної стінки. Між двома суміжними вертикальними стрижнями задньої стінки передбачено розширення для пропуску одного з опорних пальців при збірці стулки, при цьому при повороті задньої стінки пластина для сидіння виконана з можливістю ковзання по внутрішній стороні задньої стінки своїй, кромкою, що примикає до цієї стінки. Розширення може бути утворене відгином або вигином одного з вертикальних стрижнів. Недоліком відомих технічних рішень є невисока надійність візка для покупок і недостатня зручність її використання. Метою пропонованої корисної моделі є підвищення надійності візка для покупок і зручності її використання. Розкриття корисної моделі Поставлена мета досягається за рахунок того, що у візку для покупок, що містить корзину з дном, ручкою, задньою рамкою, передньою і бічними стінками, двома планками, причому вказане дно сполучене з вказаними задньою рамкою, передньою і бічними стінками, вказана рамка сполучена з вказаними бічними стінками, вказана передня стінка сполучена з вказаними бічними стінками, вказана ручка сполучена з вказаними бічними стінками і/або вказаною рамкою, підстава з чотирма колесами, вилками, шайбами і болтами, боковини, при цьому вказана корзина сполучена з вказаними боковинами вказаними планками, а вказані боковини сполучені з підставою, вказана підстава виконана за формою чотирикутника і містить розташовані горизонтально, принаймні, один нижній пруток, перша і друга поперечини, сполучені з вказаним нижнім прутком, вказані колеса закріплені у вказаних вилках, які прикріплені вказаними болтами до вказаної підстави з можливістю обертання навколо вертикальної осі, вказані шайби розташовані на кожному вказаному болті під вказаними нижнім прутком або першою і другою поперечиною відповідно, у контакті з ними, вказані колеса закріплені поблизу кутів вказаної підстави, вказана шайба приварена до вказаного нижнього прутку або першої і другої поперечини відповідно, вказана планка звернена до вказаної передньої стінки своїм першим кінцем, вказані планки розташовані з боку відповідної вказаної бічної стінки з протилежних боків вказаної корзини, на першій стороні вказаної планки, оберненої вгору, розташований фіксатор, центральна частина якого виконана з відгином в протилежну від вказаної корзини сторону, на вказаній центральній частині виконано два виступи, обернені у бік вказаної корзини, причому між вказаними виступами і вказаною першою стороною вказаної планки розташований четвертий каркасний пруток вказаної корзини, а вказані виступи вказаних фіксаторів вказаних різних планок звернені один до одного. Короткий опис креслень Корисна модель пояснюється кресленнями (Фіг.1-6), де зображений візок для покупок, її окремі елементи і фрагменти її вузлів. На Фіг.1 показаний загальний вид візка, на Фіг.2 показаний в розрізі фрагмент з'єднання колеса з підставою візка; на Фіг.3 показаний фрагмент 45650 4 підстави візка для покупок, на Фіг.4, 5, 6 показані фрагменти місць з'єднання корзини і підстави візка для покупок. Здійснення корисної моделі Опис конструкції пристрою, що ілюструє окремий випадок реалізації корисної моделі На фігурах в порядку зростання номерів за годинниковою стрілкою позначені: корзина 1, передня стінка 2, бічні стінки 3, П-подібні лозини 4, перший каркасний пруток 5, другий каркасний пруток 6, перший горизонтальний пруток 7, гачок 8, ручка 9, додаткові прутки 10, задня рамка 11, бічні прутки 12, другий горизонтальний пруток 13, хомутики 14, планки 15, боковини 16, щаблина 17, перші кінці 18, другі кінці 19, болти 20, шайби 21, прокладки 22, вилки 23, колеса 24, нижній пруток 26, верхній пруток 27, перша поперечина 28, друга поперечина 29, підстава 30, дно 31, четвертий каркасний пруток 32, третій каркасний пруток 33, Гподібні лозини 34, зварні шви 35, додаткові шайби 36, гайки 37, вигин 38, широка частина 39, треті кінці 40, верхня частина 41, уступ 42, четверті кінці 43, виїмка 44, сидіння 83, колісні блоки 84, перші сторони 85, другі сторони 86, поглиблення 87, виступи 88, фіксатор 89, центральна частина 90, нижній край 91, відгин 92. Основними елементами візка для покупок є рама, колісні блоки 84, корзина 1, ручка 9. Ручка 9 нерухомо прикріплена до корзини 1. Колісні блоки 84 прикріплені до рами знизу. Корзина 1 прикріплена до рами зверху. Конструкція візка для покупок симетрична в основних деталях (окрім гачка 8 на корзині 1) щодо вертикальної площини, що проходить через середини передньої стінки 2 і задньої рамки 11. Тут і далі під вертикаллю розуміється напрям, паралельний вектору сили тяжіння, під горизонталлю розуміється напрям, перпендикулярний вектору сили тяжіння, напрям "зверху вниз" приймається співпадаючим з напрямом вектора сили тяжіння. Положення окремих елементів "вищі, нижче" у вертикальному напрямі розуміються по відношенню до горизонтальної площини, на якій коштує візок для покупок в робочому положенні. Позначення "передній, задній" розуміються по відношенню до переважного напряму руху візка для покупок (тобто у тому випадку, коли людина штовхає візок перед собою, тримаючи її за руч ку 9). Рама виконує функцію несучої конструкції, тобто до неї приєднуються інші складові елементи візка для покупок. Рама складається з двох боковин 16, підстави 30 і підпори 25. Підстава включає нижній 26 і верхній 27 прутки, першу 28 і другу 29 поперечини, щаблину 17. Нижній 26 і верхній 27 прутки вигнуті в горизонтальній площині схожим чином, за формою рівнобедреної трапеції однакового розміру, причому нижній 26 і верхній 27 прутки вигнуті по її меншій підставі і бічним сторонам, виключаючи більшу підставу. Окрім цього, нижній пруток 26 в місцях у більшої підстави трапеції, має два вигини 38, поодинці з кожного боку, виконаних в горизонтальній площині, в даному випадку обернених опуклістю один від одного (можливе виконання вигинів 38, обернених опуклостями один до одного). Верхній 5 пруток 27 має вигини у вертикальній площині в серединах своїх частин, відповідних бічним сторонам трапеції, поодинці з кожного боку. Вказані вигини виконані таким чином, що частини верхнього прутка 27, розташовані між вигинами і великою підставою трапеції, розташовані в площині, паралельній площині, в якій знаходиться решта частини верхнього прутка 27. Поблизу місця вигину верхній пруток 27 сполучений з нижнім прутком 26 з розташуванням між ними металевої кулі (для збереження постійної величини інтервалу між верхнім 27 і нижнім 26 прутками), на фігурах не позначений. В даному випадку з'єднання проведене зваркою. Верхній пруток 27 розташовується над нижнім прутком 26 на невеликій відстані так, що їх горизонтальні проекції співпадають. В даному випадку нижній 26 і верхній прутки 27 мають круглий перетин і однаковий діаметр. Перша 28 і друга 29 поперечини призначена для установки на них колісних блоків 84, окрім цього, вони є сполучними елементами між верхнім 27 і нижнім 26 прутками і виконують функцію додаткових ребер жорсткості. Перша 28 і друга 29 поперечині розташована поблизу меншої сторони трапеції і паралельно їй, в інтервалі між верхнім 27 і нижнім 26 прутками, зверху вони сполучені з верхнім прутком 27, знизу - з нижнім прутком 26 (в даному випадку зваркою). Між першою 28 і другою 28 поперечиною в горизонтальному напрямі є інтервал. Величина інтервалу між першою 28 і другий 29 поперечиною визначається розміром кріпильних елементів, за допомогою яких на першій 28 і другою 29 поперечині встановлюються колісні блоки 84. В даному випадку перша 28 і друга 29 поперечині виконана з прутка круглого перетину, того ж діаметру, що і верхній 27 і нижній 26 прутки. Щаблина 17 призначена для додання підставі 30 жорсткості і стабільності розмірів. В даному випадку щаблина 17 виконана з П-подібно зігнутого прутка круглого перетину, з тим же діаметром, що верхній 27 і нижній 26 прутки. Щаблина 17 розташована в площині, перпендикулярній підставі 30. Частина щаблини 17, відповідна верхній частині "П", паралельна першою 28 і другою 29 поперечині, розташована вище за верхній прутка 27. Частини щаблини 17, відповідні вертикальним частинам "П", розташовуються зовні від верхнього 27 і нижнього 26 прутків і сполучені з ними, в даному випадку, зваркою внахлест. Дві ідентичні боковини 16 (Фіг.1) виконують функцію сполучної ланки між підставою 30 і корзиною 1, а також опори для корзини 1. Кожна з боковин 16 є пруток, зігнутий в одній вертикальній площині таким чином: перший кінець 18 розташований вертикально; потім пруток відігнутий у бік передньої стінки 2 на кут в межах 20-60° щодо горизонтальної площини, що проходить через місце згину; після цього пруток відігнутий назад з утворенням верхньої частини 41, що знаходиться в близькому до горизонтального положенні; після чого пруток зігнутий вниз під тим же кутом, що і ділянка прутка, розташована перед верхньою частиною 41; потім пруток заломлений вертикально вниз паралельно першому кінцю 18. Боковини 16 приєднані у вертикальному положенні до підстави 45650 6 30 із зовнішнього боку, при цьому перший 18 і другою 19 кінці сполучені з нижнім 26 і верхнім 27 прутками (зокрема внахлест, зваркою) так, що вигин 38 нижнього прутка 26 знаходиться між першим 18 і другим 19 кінцями. В даному випадку боковини 16 виконані з прутка круглого перетину, діаметром, однаковим з діаметром верхнього 27 і нижнього 26 прутків. Колісні блоки 84 (в даному випадку є чотири ідентичні колісні блоки 84) призначені для переміщення візка для покупок і забезпечують її вільне маневрування в торговому залі магазина. Кожен колісний блок 84 складається з колеса 24, осі, вилки 23, прокладки 22, додаткової шайби 36, шайби 21, болта 20, гайки 37. Всі ці елементи можуть бути виконані в різних варіантах, тому на фігурах вони зображені умовно. Два колісні блоки 84 закріплені симетрично на першій 28 і другою 29 поперечині (Фіг.1, 2). Вилки 23 прикріплені болтами 21 до підстави 30 з можливістю обертання навколо вертикальної осі. Шайби 21 розташовані на кожному болті 20 під нижнім прутком 26, першою 28 і другою 29 поперечиною відповідно у контакті з ними. При цьому шайби 21 приєднані знизу до першої 28 і другою 29 поперечині, в даному випадку за допомогою зварки. У кожному з колісних блоків 84 болт 20 спирається на першу 28 і другу 29 поперечини, пропущений через отвори шайби 21, додаткової шайби 36, прокладки 22, вилки 23 і зафіксований знизу гайкою 37. Два інших колісних блоку 84 закріплені на нижньому пругке 26 в місцях вигинів 38, причому кожна шайба 21 приєднана знизу нижнього прутка 26 до його вигину 38 співвісний з ним, в даному випадку за допомогою зварки. Радіус вигину 38 вибирається не менше радіусу отвору шайби 21. Болт 20 спирається на вигин 38 нижнього прутка 26 головкою, пропущений через отвори шайби 21, додаткової шайби 36, прокладки 22, вилки 23 і зафіксований знизу гайкою 37. Корзина 1 (Фіг.1) призначена для складання в неї покупок. Для забезпечення невеликої ваги візка для покупок і зручності спостереження за товаром корзина 1 виконана із сполучених між собою (в даному випадку зваркою) у вигляді регулярної сітчастої структури прутков різного діаметру. Корзина 1 складається з двох ідентичних бічних стінок 3, передньої стінки 2, задньої рамки 11, дна 31, двох ідентичних планок 15. Бічні стінки 3 і передня стінка 2 складені з першого 5, другого 6, третього 33, четвертого 32 каркасних прутків, Г-подібних лозин 34, П-подібних лозин 4. Перший 5, другий 6, третій 33, четвертий 32 каркасні прутки зігнуті за формою рівнобедреної трапеції (без більшої підстави) в одній площині, розташовані один під іншим в порядку перерахування, з схожими по величині інтервалами (у окремому випадку, рівними), під малими кутами нахилу до горизонту. Г-подібні лозини 34 зігнуті за формою букви "Г", з кутом перегину, рівним або трохи більше 90°. Г-подібні лозини 34 розташовані з однаковим кроком так, що вони утворюють вертикальну (з коротких частин "Г") і близьку до горизонтальної (з довгих частин "Г") площини. В даному випадку Гподібні лозини 34 виконані з прутка круглого пере 7 тину з діаметром, меншим діаметру нижнього прутка 26. П-подібні лозини 4 зігнуті за формою букви "П", з кутами перегину, рівними або трохи більше 90°. П-подібні лозини 4 розташовані з однаковим кроком, вертикальними частинами "П" вгору, так, що вони утворюють дві площини, близькі до вертикальних (вертикальні частини "П"), і горизонтальна або близька до неї (горизонтальна частині "П") площина. В даному випадку П-подібні лозини 4 виконані з прутка круглого перетину, діаметром, рівним діаметру Г-подібних лозин 34. Кожна з бічних стінок утворена з'єднанням Пподібних лозин 4 з першим 5, другим 6, третім 33, четвертим 32 каркасними прутками і додатковим прутком 10. Бічні стінки 3 мають вид ґрат з трапецієвидними осередками різного розміру, утвореними перетином названих вище П-подібних лозин 4 з першим 5, другим 6, третім 33, четвертим 32 каркасними прутками і додатковим прутком 10. З обох бічних стінок 3 до першого каркасного прутку 5 корзини 1 знизу, паралельно йому, приєднано поодинці прямому додатковому прутку 10 (в даному випадку, за допомогою зварки), для збільшення жорсткості корзини 1. Дно корзини 1 має вид плоских ґрат з чотирикутними трапецієвидними осередками, утворено з'єднанням П-подібних лозин 4 з Г-подібними лозинами 34. Дно 31 має форму трапеції, з боку, протилежній передній стінці 2, воно обмежене другим горизонтальним прутком 13. В даному випадку дно 31 розташовується під малим кутом нахилу до горизонталі, з підняттям у бік передньої стінки 2. Дві планки 15 (Фіг.1, 4) ідентичні за розмірами і формою, є дзеркальним відображенням один одного. Кожна планка 15 має вид довгастої пластини. Перша 85 і друга 86 сторони планки 15 паралельні один одному, перша сторона 85 довше за другу сторону 86 і розташована вертикально над нею. Планка 15 має широку частину 39, перехідну в третій 40 і четвертий 43 кінці з протилежних боків, розташованих між першою 85 і другою 86 сторонами. В даному випадку третій 40 і четвертий 43 кінці виконані такими, що завужують, третій кінець 40 має постійну ширину в межах 0,5-0,9 ширини широкої частини 39 планки 15. На четвертому кінці 43 є виїмка 44 напівкруглих форми, відкрита у напрямі другої сторони 86. Четвертий кінець 43 переходить в широку частину 39 планки 15 через уступ 42, виконаний ортогонально першій стороні 85, таким чином, що широка частина 39 і третій кінець 40 знаходяться в одній вертикальній площині, а четвертий кінець 43 - в іншій, паралельною їй вертикальній площині. Планки 15 однаково вертикально приєднані по одній до кожної бічної стінки 3 корзини 1 з її зовнішнього боку. Планки 15 приєднані знизу до четвертого каркасного прутку 32 своїми першими сторонами 85. Треті кінці 40 планок 15 скріпляють з четвертим каркасним прутком 32 хомутиками 14. П-подібні лозини 4 приєднано до широких частин 39 планок 15. Планки 15 своїми другими сторонами 86 приєднані до відповідних верхніх частин 41 боковин 16, в даному випадку за допомогою зварки. При цьому взаємне розташування планок 15 таке, що їх четверті кінці 45650 8 43 знаходяться на меншій відстані один від одного, чим їх широкі частини 39. Кожна з планок 15 виконана з фіксатором 89. Фіксатор 89 розташований на частини першої сторони 85, що знаходиться на кожному з третіх кінців 40. Фіксатор 89 містить центральну частину 90, відгин 92, два виступи 88. Центральна частина 90 фіксатора 89 має прямокутну форму, виконана з відгином 92 назовні від бічної стінки 3 корзини 1. Планка 15 першою стороною 85 переходить у відгин 92, виконаний під кутом до площини планки 15, а потім в центральну частину 90 фіксатора 89. При цьому центральна частина 90 фіксатора 89 розташована у вертикальній площині, відігнута назовні від бічної стінки 3 і відокремлюється від площини планки 15 на відстань не менше радіусу четвертого горизонтального прутка 32. В даному випадку планки 15 виконані з листового металу шляхом вирубки, з подальшим утворенням уступу 42 шляхом штампування; з'єднання четвертого каркасного прутка 32 з першими сторонами 85 планок 15, П-подібних лозин 4 з широкими частинами 39 планок 15 здійснено за допомогою зварки. З бокам центральної частини 90 вертикально розташовано два ідентичні виступи 88, кожен виконаний за формою прямокутної трапеції з вільною похилою стороною і з великою підставою, сполученою з центральною частиною 90. Виступи 88 вигнуті перпендикулярно центральній частині 90 всередину корзини 1. Нижні краї 91 виступів 90 розташовані горизонтально. Довжина нижніх країв 91 складає не менше радіусу четвертого горизонтального прутка 32. На першій стороні 40 планки 15 по обидві сторони від відгину 92 є два поглиблення 87 трапецієвидної форми. Четвертий каркасний пруток 32 проходить між нижніми краями 91 виступів 88 і першою стороною 40 планки 15. В даному випадку планка 15 і фіксатор 89 виконані як єдине ціле з однієї металевої пластини шляхом вирубки, з подальшим утворенням відгину 92, центральній частині 90 і виступів 88 фіксатора 89 шляхом вигинання. Задня рамка 11 (Фіг.1) виконана за формою рівнобедреної трапеції (як варіант-за формою прямокутника), підстави якої утворені першим 7 і другим 13 горизонтальними прутками, бічні сторони якої утворені бічними прутками 12. Задня рамка 11 знаходиться між двома бічними стінками 3, при цьому перший горизонтальний пруток 7 розташований вище за перший каркасний прутка 5, сполучений з ручкою 9. Другий горизонтальний пруток 13 розташований між четвертими кінцями 43 планок 15 паралельно передній стінці 2. Він пропущений у виїмки 44 планок 15, сполучений з дном 31, при цьому частини Г-подібних лозин 34, створюючи дно 31, закінчуються з'єднанням з другим горизонтальним прутком 13 і знаходяться під ним. Перший 5, другий 6, третій 33, четвертий 32 каркасні прутки приєднані до бічних пруткам 12 задньої рамки 11, причому третій 33 і четвертий 32 каркасні прутки закінчуються цим з'єднанням, перший 5 і другою 6 каркасні прутки випущені далі задньої рамки 11 і 9 закінчуються з'єднанням з ручкою 9. В даному випадку задня рамка 11 виконана шляхом згинання по вказаній формі прутка круглого перетину з діаметром, рівним діаметру нижнього прутка 26. З'єднання першого горизонтального прутка 7 з ручкою 9, другого горизонтального прутка 13 з Гподібними лозинами 34 виконані за допомогою зварки. Додатково до першого горизонтального прутку 7 може бути приєднаний гачок 8, розташований поблизу з'єднання задньої рамки 11 з ручкою 9. В даному випадку гачок 8 виконаний вигнутим з прутка круглого перетину з діаметром, рівним діаметру Г-подібних лозин 34. Ручка 9 виконана зігнутою убік від корзини 1, розташована з боку корзини 1, протилежній передній стінці 2, приєднана до бічних стінок 3 корзини 1 і планкам 15 із зовнішнього боку, вище за корзину 1 вона сполучена із задньою рамкою 11. Ручка 9 сполучена з першим 5 і другим 6 каркасним прутками, в даному випадку зваркою. Робота пристрою, що ілюструє окремий випадок реалізації корисної моделі Збірка візка для покупок може проводитися з готових універсальних компонентів, а саме колісних блоків 84, рами, корзини 1, ручки 9. При цьому, оскільки шайби 21 наперед приєднані зваркою до підстави 30 рами, наперед точно визначено місцеположення колісних блоків 84, і їх монтаж, а також заміна, спрощені. Візок для покупок перед початком використання знаходиться в повністю зібраному вигляді, стоїть на колесах 24. Тримаючись за ручку 9, покупець везе перед собою візок для покупок, складає в корзину 1 вибрані товари. При цьому колісні блоки 84 забезпечують вільне маневрування в торговому залі магазина, дають покупцеві можливість легко 45650 10 розгортати візок для покупок у різних напрямах, огинати перепони і т.п. Прокладки 22 колісних блоків 84, в даному випадку виконані з гуми, оберігають ноги покупця і торгове устаткування від контакту з колесами 24. Виконання корзини 1 із сполучених між собою у вигляді регулярної сітчастої структури прутків різного діаметру і конфігурації зварними швами 35, а також виконання рами, ручки 9, з прутків різного діаметру і конфігурації, забезпечує невелику вагу і високу міцність візка для покупок, що зручно для покупця, а також забезпечує зручність спостереження персоналу магазина за товаром. Окрім цього, така конструкція візка для продуктів економічна у виготовленні (зменшується витрата металу при виготовленні). Виконання планок 15 разом з фіксаторами 89 спрощує процес з'єднання корзини 1 з планками 15 і підвищує надійність цього з'єднання, оскільки четвертий каркасний пруток 32 надійно зафіксований між нижніми краями 91 виступів 88 і першою стороною 40 планки 15. При навантаженні корзини 1 спирається на перші сторони 40, тим самим навантаження рівномірно передається по всій довжині планок 15 і на боковини 16. Зсув корзини 1 вгору обмежується упором четвертого каркасного прутка 32 в нижні краї 91 виступів 88. Похиле розташування дна 31 корзини 1 запобігає перекочуванню товарів по дну 31 корзини 1. Виконання описаного вище з'єднання корзини 1 з рамою за допомогою планок 15 зварними швами 35 сприяє рівномірному розподілу статичних і динамічних навантажень на раму візка для продуктів, що збільшує її термін експлуатації. Виконання візка для покупок з сукупністю всіх вищеназваних ознак виконання підвищує надійність візка для покупок і зручність її використання. 11 Комп’ютерна верстка Л. Ціхановська 45650 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
