Пластмасовий водонагрівач (варіанти)

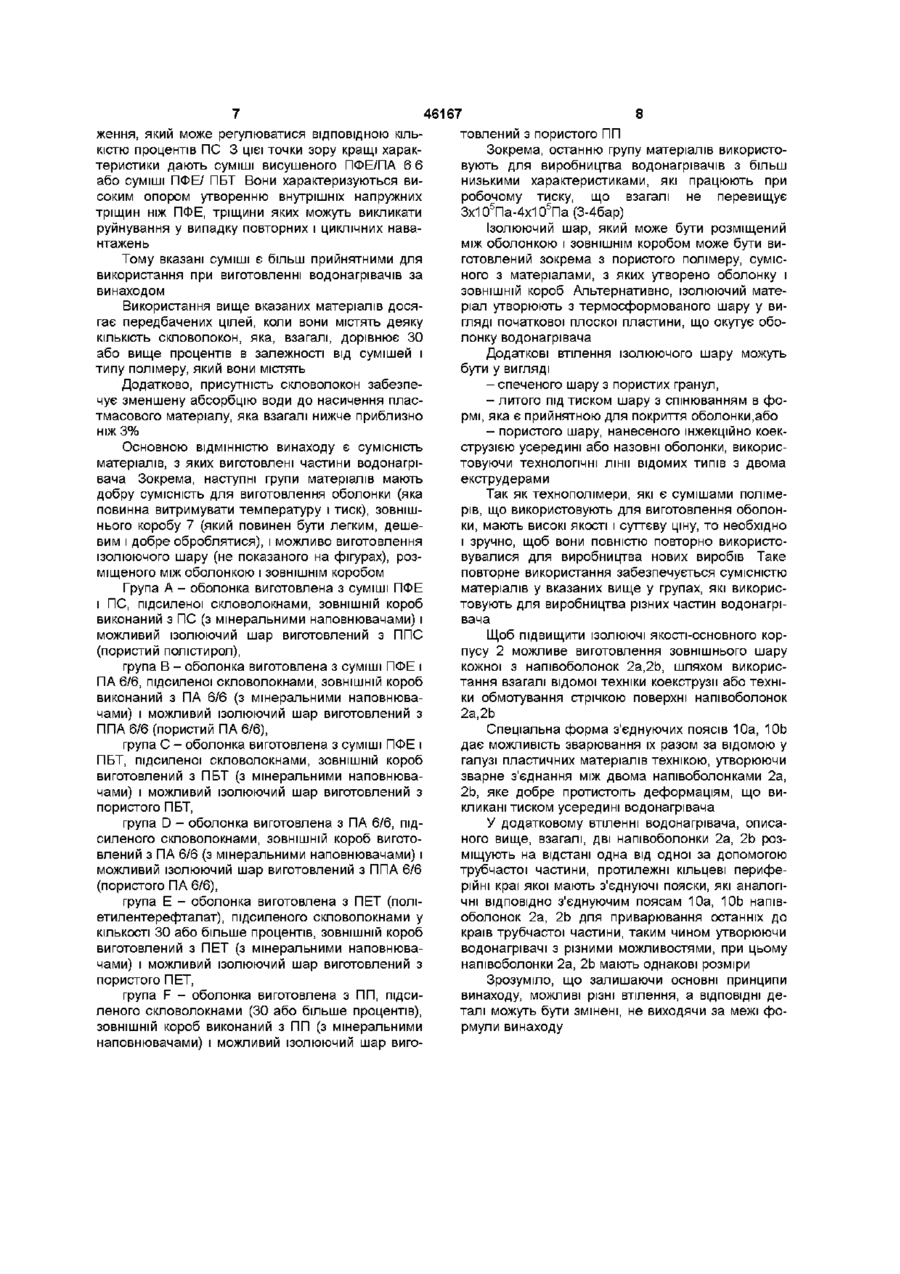

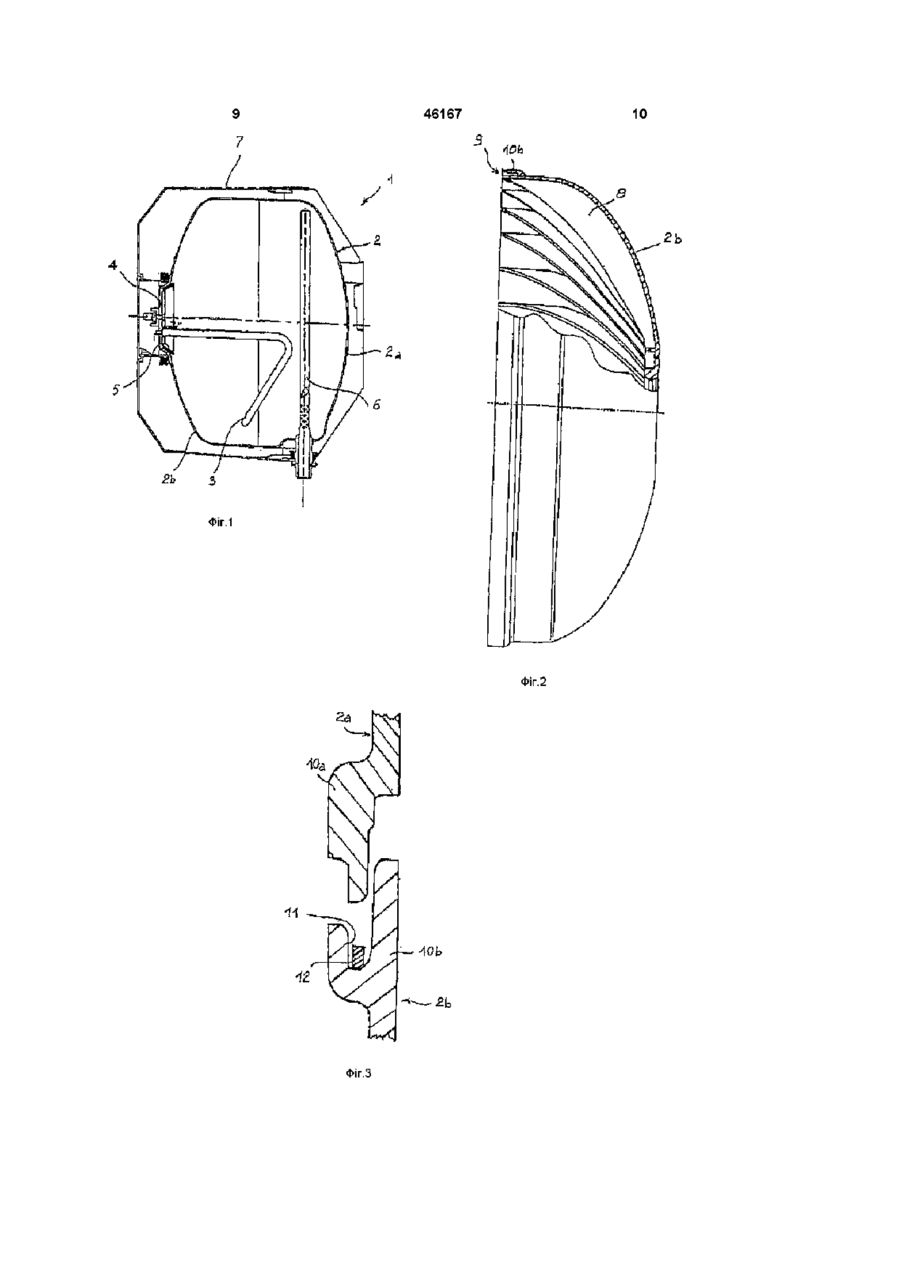

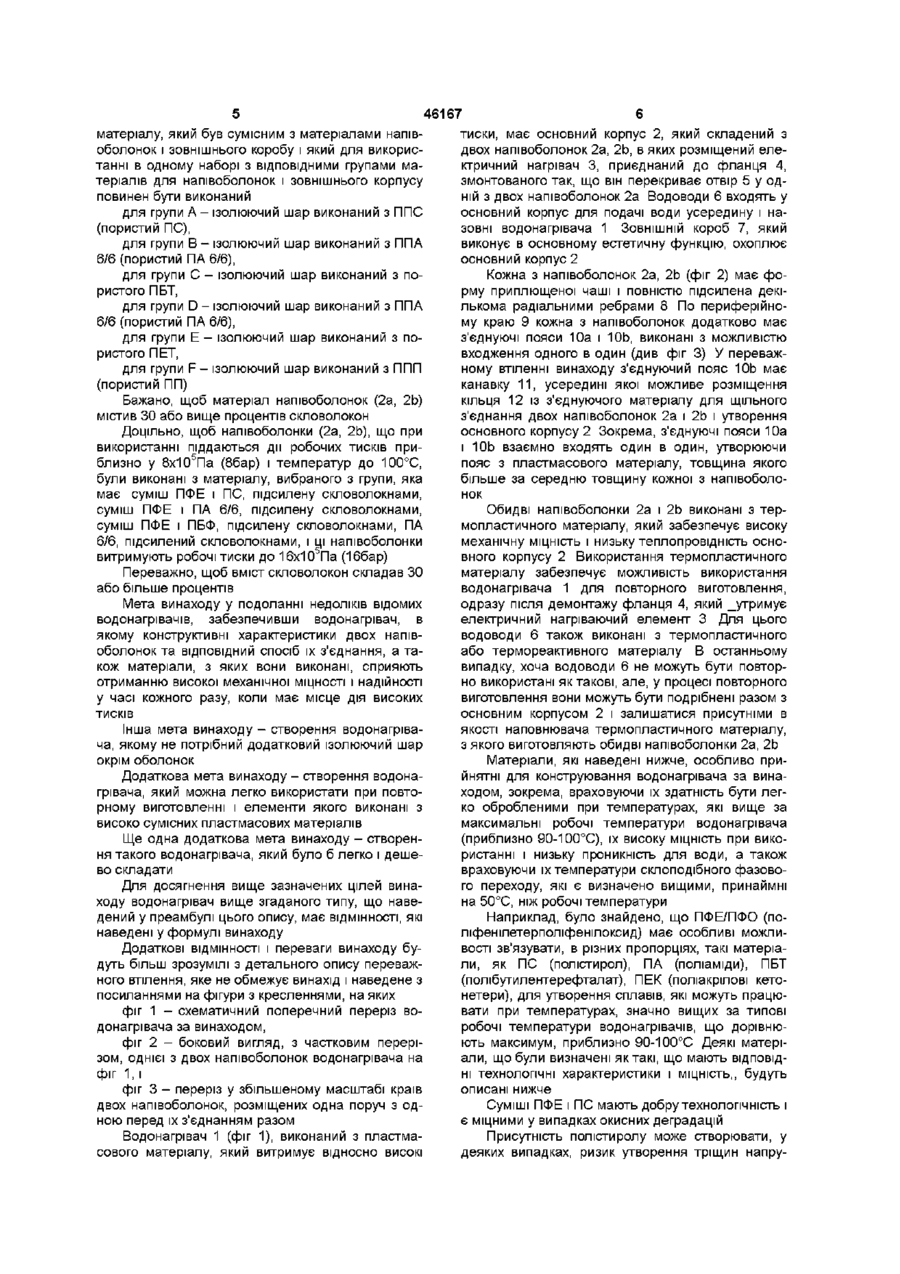

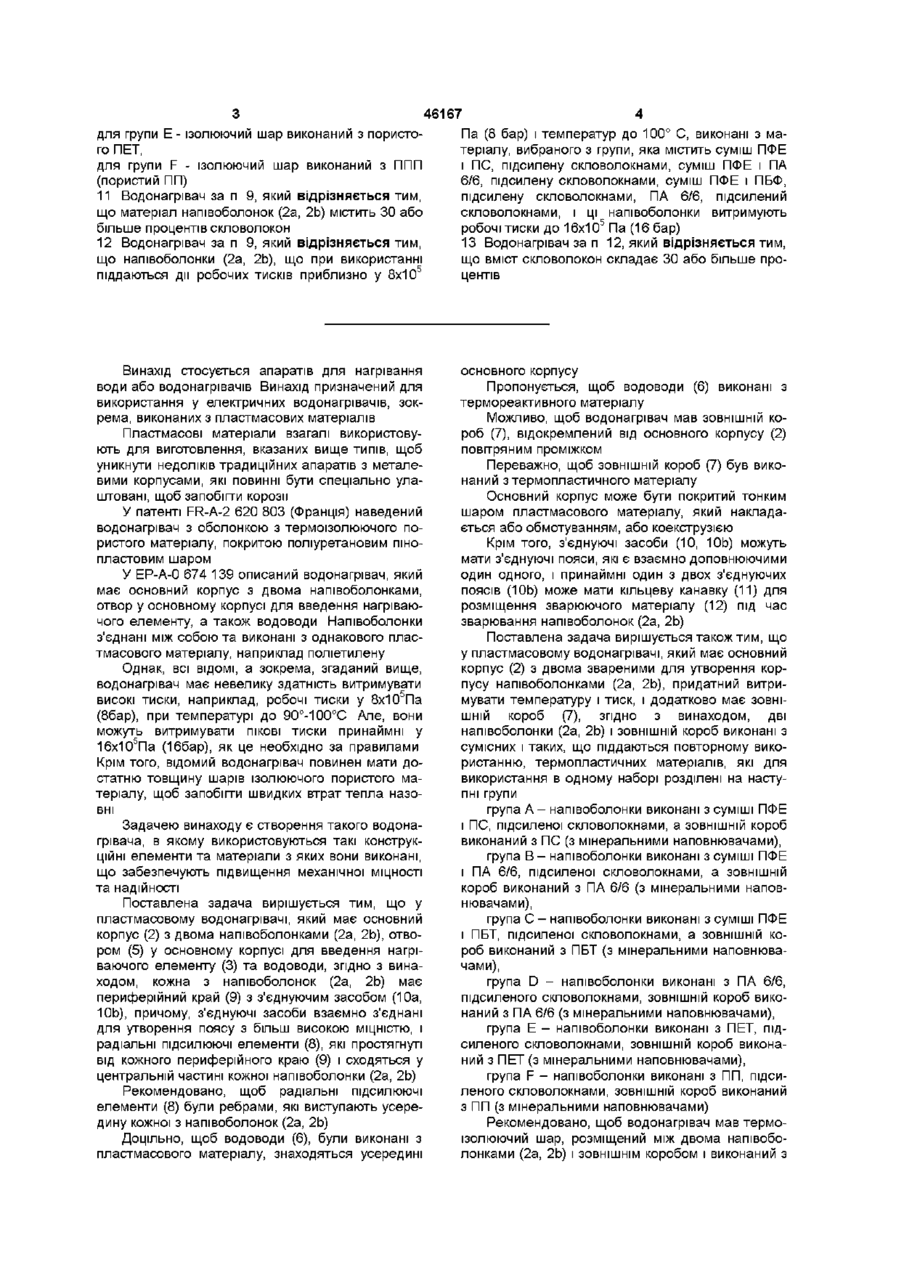

1 Пластмасовий водонагрівач, який має основний корпус (2) з двома напівоболонками (2а, 2Ь), отвором (5) у основному корпусі для введення нагріваючого елемента (3) та водоводи, який відрізняється тим, що кожна з напівоболонок (2а, 2Ь) має периферійний край (9) з з'єднуючим засобом (10а, 10Ь), причому, з'єднуючі засоби взаємно з'єднані для утворення поясу з більш високою МІЦНІСТЮ, і радіальні ПІДСИЛЮЮЧІ елементи (8), які простягнуті від кожного периферійного краю (9) і сходяться у центральній частині кожної напівоболонки (2а, 2Ь) 2 Водонагрівач за п 1, який відрізняється тим, що радіальні ПІДСИЛЮЮЧІ елементи (8) є ребрами, які виступають усередину кожної з напівоболонок (2а, 2Ь) 3 Водонагрівач за п 1, який відрізняється тим, що водоводи (6), виконані з пластмасового матеріалу, знаходяться усередині основного корпусу 4 Водонагрівач за п 3, який відрізняється тим, що водоводи (6) виконані з термореактивного матеріалу 5 Водонагрівач за п 1, який відрізняється тим, що має ЗОВНІШНІЙ короб (7), відокремлений від основного корпусу (2) повітряним проміжком 6 Водонагрівач за п 5, який відрізняється тим, що ЗОВНІШНІЙ короб (7) виконаний з термопластичного матеріалу 7 Водонагрівач за п 1, який відрізняється тим, що основний корпус покритий тонким шаром пластмасового матеріалу, який накладається або обмотуванням, або коекструзією 8 Водонагрівач за п 1, який відрізняється тим, що з'єднуючі засоби (10а, 10Ь) мають з'єднуючі пояси, які є взаємно доповнюючими один одного, і принаймні один з двох з'єднуючих поясів (10Ь) має кільцеву канавку (11) для розміщення зварюючого матеріалу (12) під час зварювання напівоболонок (2а, 2Ь) 9 Пластмасовий водонагрівач, який має основний корпус (2) з двома звареними для утворення корпусу напівоболонками (2а, 2Ь), здатний витримувати температуру і тиск, додатково має ЗОВНІШНІЙ короб (7), який відрізняється тим, що дві напівоболонки (2а, 2Ь) і ЗОВНІШНІЙ короб виконані з сумісних і таких, що піддаються повторному використанню, термопластичних матеріалів, які для використання в одному наборі розділені на наступні групи група А - напівоболонки виконані з суміші ПФЕ і ПС, підсиленої скловолокнами, а ЗОВНІШНІЙ короб виконаний з ПС (з мінеральними наповнювачами), група В - напівоболонки виконані з суміші ПФЕ і ПА 6/6, підсиленої скловолокнами, а ЗОВНІШНІЙ короб виконаний з ПА 6/6 (з мінеральними наповнювачами), група С - напівоболонки виконані з суміші ПФЕ і ПБТ, підсиленої скловолокнами, а ЗОВНІШНІЙ короб виконаний з ПБТ (з мінеральними наповнювачами), група D - напівоболонки виконані з ПА 6/6, підсиленого скловолокнами, ЗОВНІШНІЙ короб виконаний з ПА 6/6 (з мінеральними наповнювачами), група Е - напівоболонки виконані з ПЕТ, підсиленого скловолокнами, ЗОВНІШНІЙ короб виконаний з ПЕТ (з мінеральними наповнювачами), група F - напівоболонки виконані з ПП, підсиленого скловолокнами, ЗОВНІШНІЙ короб виконаний з ПП (з мінеральними наповнювачами) 10 Водонагрівач за п 9, який відрізняється тим, що він має термоізолюючий шар, розміщений між двома напівоболонками (2а, 2Ь) і ЗОВНІШНІМ коробом і виконаний з матеріалу, який є сумісним з матеріалами напівоболонок і зовнішнього короба і який для використанні в одному наборі з ВІДПОВІДНИМИ групами матеріалів для напівоболонок і зовнішнього короба повинен бути виконаний для групи А - ізолюючий шар виконаний з ППС (пористий ПС), для групи В - ізолюючий шар виконаний з ППА 6/6 (пористий ПА 6/6), для групи С - ізолюючий шар виконаний з пористого ПБТ, групи D - ізолюючий шар виконаний з ППА 6/6 (пористий ПА 6/6), О 1 (О (О 46167 для групи Е - ізолюючий шар виконаний з пористоПа (8 бар) і температур до 100° С, виконані з маго ПЕТ, теріалу, вибраного з групи, яка містить суміш ПФЕ і ПС, підсилену скловолокнами, суміш ПФЕ і ПА для групи F - ізолюючий шар виконаний з ППП 6/6, підсилену скловолокнами, суміш ПФЕ і ПБФ, (пористий ПП) підсилену скловолокнами, ПА 6/6, підсилений 11 Водонагрівач за п 9, який відрізняється тим, скловолокнами, і ці напівоболонки витримують що матеріал напівоболонок (2а, 2Ь) містить ЗО або 5 робочі тиски до 16x10 Па (16 бар) більше процентів скловолокон 13 Водонагрівач за п 12, який відрізняється тим, 12 Водонагрівач за п 9, який відрізняється тим, що вміст скловолокон складає ЗО або більше прощо напівоболонки (2а, 2Ь), що при використанні 5 центів піддаються дії робочих тисків приблизно у 8x10 Винахід стосується апаратів для нагрівання води або водонагрівачів Винахід призначений для використання у електричних водонагрівачів, зокрема, виконаних з пластмасових матеріалів Пластмасові матеріали взагалі використовують для виготовлення, вказаних вище типів, щоб уникнути недоліків традиційних апаратів з металевими корпусами, які повинні бути спеціально улаштовані, щоб запобігти корозії У патенті FR-A-2 620 803 (Франція) наведений водонагрівач з оболонкою з термоізолюючого пористого матеріалу, покритою поліуретановим пінопластовим шаром У ЕР-А-0 674 139 описаний водонагрівач, який має основний корпус з двома напівоболонками, отвор у основному корпусі для введення нагріваючого елементу, а також водоводи Напівоболонки з'єднані між собою та виконані з однакового пластмасового матеріалу, наприклад поліетилену Однак, всі ВІДОМІ, а зокрема, згаданий вище, водонагрівач має невелику здатність витримувати високі тиски, наприклад, робочі тиски у 8х105Па (8бар), при температурі до 90°-100°С Але, вони можуть витримувати ПІКОВІ ТИСКИ принаймні у 16х105Па (16бар), як це необхідно за правилами Крім того, відомий водонагрівач повинен мати достатню товщину шарів ізолюючого пористого матеріалу, щоб запобігти швидких втрат тепла назовні Задачею винаходу є створення такого водонагрівача, в якому використовуються такі конструкційні елементи та матеріали з яких вони виконані, що забезпечують підвищення механічної МІЦНОСТІ та надійності Поставлена задача вирішується тим, що у пластмасовому водонагрівачі, який має основний корпус (2) з двома напівоболонками (2а, 2Ь), отвором (5) у основному корпусі для введення нагріваючого елементу (3) та водоводи, згідно з винаходом, кожна з напівоболонок (2а, 2Ь) має периферійний край (9) з з'єднуючим засобом (10а, 10Ь), причому, з'єднуючі засоби взаємно з'єднані для утворення поясу з більш високою МІЦНІСТЮ, і радіальні ПІДСИЛЮЮЧІ елементи (8), які простягнуті від кожного периферійного краю (9) і сходяться у центральній частині кожної напівоболонки (2а, 2Ь) Рекомендовано, щоб радіальні ПІДСИЛЮЮЧІ елементи (8) були ребрами, які виступають усередину кожної з напівоболонок (2а, 2Ь) Доцільно, щоб водоводи (6), були виконані з пластмасового матеріалу, знаходяться усередині основного корпусу Пропонується, щоб водоводи (6) виконані з термореактивного матеріалу Можливо, щоб водонагрівач мав ЗОВНІШНІЙ короб (7), відокремлений від основного корпусу (2) повітряним проміжком Переважно, щоб ЗОВНІШНІЙ короб (7) був виконаний з термопластичного матеріалу Основний корпус може бути покритий тонким шаром пластмасового матеріалу, який накладається або обмотуванням, або коекструзією Крім того, з'єднуючі засоби (10, 10Ь) можуть мати з'єднуючі пояси, які є взаємно доповнюючими один одного, і принаймні один з двох з'єднуючих поясів (10Ь) може мати кільцеву канавку (11) для розміщення зварюючого матеріалу (12) під час зварювання напівоболонок (2а, 2Ь) Поставлена задача вирішується також тим, що у пластмасовому водонагрівачі, який має основний корпус (2) з двома звареними для утворення корпусу напівоболонками (2а, 2Ь), придатний витримувати температуру і тиск, і додатково має ЗОВНІШНІЙ короб (7), згідно з винаходом, дві напівоболонки (2а, 2Ь) і ЗОВНІШНІЙ короб виконані з сумісних і таких, що піддаються повторному використанню, термопластичних матеріалів, які для використання в одному наборі розділені на наступні групи група А - напівоболонки виконані з суміші ПФЕ і ПС, підсиленої скловолокнами, а ЗОВНІШНІЙ короб виконаний з ПС (з мінеральними наповнювачами), група В - напівоболонки виконані з суміші ПФЕ і ПА 6/6, підсиленої скловолокнами, а ЗОВНІШНІЙ короб виконаний з ПА 6/6 (з мінеральними наповнювачами), група С - напівоболонки виконані з суміші ПФЕ і ПБТ, підсиленої скловолокнами, а ЗОВНІШНІЙ короб виконаний з ПБТ (з мінеральними наповнювачами), група D - напівоболонки виконані з ПА 6/6, підсиленого скловолокнами, ЗОВНІШНІЙ короб виконаний з ПА 6/6 (з мінеральними наповнювачами), група Е - напівоболонки виконані з ПЕТ, підсиленого скловолокнами, ЗОВНІШНІЙ короб виконаний з ПЕТ (з мінеральними наповнювачами), група F - напівоболонки виконані з ПП, підсиленого скловолокнами, ЗОВНІШНІЙ короб виконаний з ПП (з мінеральними наповнювачами) Рекомендовано, щоб водонагрівач мав термоізолюючий шар, розміщений між двома напівоболонками (2а, 2Ь) і ЗОВНІШНІМ коробом і виконаний з 46167 матеріалу, який був сумісним з матеріалами напівтиски, має основний корпус 2, який складений з оболонок і зовнішнього коробу і який для викорисдвох напівоболонок 2а, 2Ь, в яких розміщений елетанні в одному наборі з ВІДПОВІДНИМИ групами мактричний нагрівач 3, приєднаний до фланця 4, теріалів для напівоболонок і зовнішнього корпусу змонтованого так, що він перекриває отвір 5 у одповинен бути виконаний ній з двох напівоболонок 2а Водоводи 6 входять у основний корпус для подачі води усередину і надля групи А - ізолюючий шар виконаний з ППС зовні водонагрівача 1 ЗОВНІШНІЙ короб 7, який (пористий ПС), виконує в основному естетичну функцію, охоплює для групи В - ізолюючий шар виконаний з ППА основний корпус 2 6/6 (пористий ПА 6/6), для групи С - ізолюючий шар виконаний з поКожна з напівоболонок 2а, 2Ь (фіг 2) має фористого ПБТ, рму приплющеної чаші і повністю підсилена декількома радіальними ребрами 8 По периферійнодля групи D - ізолюючий шар виконаний з ППА му краю 9 кожна з напівоболонок додатково має 6/6 (пористий ПА 6/6), з'єднуючі пояси 10а і 10Ь, виконані з можливістю для групи Е - ізолюючий шар виконаний з повходження одного в один (див фіг 3) У переважристого ПЕТ, ному втіленні винаходу з'єднуючий пояс 10Ь має для групи F - ізолюючий шар виконаний з ППП канавку 11, усередині якої можливе розміщення (пористий ПП) кільця 12 із з'єднуючого матеріалу для щільного Бажано, щоб матеріал напівоболонок (2а, 2Ь) з'єднання двох напівоболонок 2а і 2Ь і утворення містив ЗО або вище процентів скловолокон основного корпусу 2 Зокрема, з'єднуючі пояси 10а Доцільно, щоб напівоболонки (2а, 2Ь), що при і 10Ь взаємно входять один в один, утворюючи використанні піддаються дії робочих тисків при5 пояс з пластмасового матеріалу, товщина якого близно у 8х10 Па (8бар) і температур до 100°С, більше за середню товщину кожної з напівоболобули виконані з матеріалу, вибраного з групи, яка нок має суміш ПФЕ і ПС, підсилену скловолокнами, суміш ПФЕ і ПА 6/6, підсилену скловолокнами, Обидві напівоболонки 2а і 2Ь виконані з терсуміш ПФЕ і ПБФ, підсилену скловолокнами, ПА мопластичного матеріалу, який забезпечує високу 6/6, підсилений скловолокнами, і ці напівоболонки механічну МІЦНІСТЬ і низьку теплопровідність основитримують робочі тиски до 16х105Па (16бар) вного корпусу 2 Використання термопластичного матеріалу забезпечує можливість використання Переважно, щоб вміст скловолокон складав ЗО водонагрівача 1 для повторного виготовлення, або більше процентів одразу після демонтажу фланця 4, який _утримує Мета винаходу у подоланні недоліків відомих електричний нагріваючий елемент 3 Для цього водонагрівачів, забезпечивши водонагрівач, в водоводи 6 також виконані з термопластичного якому конструктивні характеристики двох напівабо термореактивного матеріалу В останньому оболонок та ВІДПОВІДНИЙ спосіб їх з'єднання, а тавипадку, хоча водоводи 6 не можуть бути повторкож матеріали, з яких вони виконані, сприяють но використані яктакові, але, у процесі повторного отриманню високої механічної МІЦНОСТІ І надійності виготовлення вони можуть бути подрібнені разом з у часі кожного разу, коли має місце дія високих основним корпусом 2 і залишатися присутніми в тисків якості наповнювача термопластичного матеріалу, Інша мета винаходу - створення водонагріваз якого виготовляють обидві напівоболонки 2а, 2Ь ча, якому не потрібний додатковий ізолюючий шар окрім оболонок Матеріали, які наведені нижче, особливо прийнятні для конструювання водонагрівача за винаДодаткова мета винаходу - створення водонаходом, зокрема, враховуючи їх здатність бути леггрівача, який можна легко використати при повтоко обробленими при температурах, які вище за рному виготовленні і елементи якого виконані з максимальні робочі температури водонагрівача високо сумісних пластмасових матеріалів (приблизно 90-100°С), їх високу МІЦНІСТЬ при викоЩе одна додаткова мета винаходу - створенристанні і низьку проникність для води, а також ня такого водонагрівача, який було б легко і дешевраховуючи їх температури склоподібного фазовово складати го переходу, які є визначено вищими, принаймні Для досягнення вище зазначених цілей винана 50°С, ніж робочі температури ходу водонагрівач вище згаданого типу, що наведений у преамбулі цього опису, має ВІДМІННОСТІ, ЯКІ Наприклад, було знайдено, що ПФЕ/ПФО (понаведені у формулі винаходу ліфенілетерполіфенілоксид) має особливі можливості зв'язувати, в різних пропорціях, такі матеріаДодаткові ВІДМІННОСТІ і переваги винаходу були, як ПС (полістирол), ПА (поліаміди), ПБТ дуть більш зрозумілі з детального опису переваж(полібутилентерефталат), ПЕК (поліакрілові кетоного втілення, яке не обмежує винахід і наведене з нетери), для утворення сплавів, які можуть працюпосиланнями на фігури з кресленнями, на яких вати при температурах, значно вищих за типові фіг 1 - схематичний поперечний переріз воробочі температури водонагрівачів, що дорівнюдонагрівача за винаходом, ють максимум, приблизно 90-100°С Деякі матеріфіг 2 - боковий вигляд, з частковим переріали, що були визначені як такі, що мають ВІДПОВІДзом, однієї з двох напівоболонок водонагрівача на НІ технологічні характеристики і МІЦНІСТЬ,, будуть фіг 1,і описані нижче фіг 3 - переріз у збільшеному масштабі країв двох напівоболонок, розміщених одна поруч з одСуміші ПФЕ і ПС мають добру технологічність і ною перед їх з'єднанням разом є міцними у випадках окисних деградацій Водонагрівач 1 (фіг 1), виконаний з пластмаПрисутність полістиролу може створювати, у сового матеріалу, який витримує відносно високі деяких випадках, ризик утворення тріщин напру 8 46167 товлений з пористого ПП ження, який може регулюватися ВІДПОВІДНОЮ КІЛЬЗокрема, останню групу матеріалів використоКІСТЮ процентів ПС 3 цієї точки зору кращі хараквують для виробництва водонагрівачів з більш теристики дають суміші висушеного ПФЕ/ПА 6 6 низькими характеристиками, які працюють при або суміші ПФЕ/ ПБТ Вони характеризуються виробочому тиску, що взагалі не перевищує соким опором утворенню внутрішніх напружних 5 5 ЗхЮ Па-4х10 Па (3-4бар) тріщин ніж ПФЕ, тріщини яких можуть викликати руйнування у випадку повторних і циклічних наваІзолюючий шар, який може бути розміщений нтажень між оболонкою і ЗОВНІШНІМ коробом може бути виготовлений зокрема з пористого полімеру, сумісТому вказані суміші є більш прийнятними для ного з матеріалами, з яких утворено оболонку і використання при виготовленні водонагрівачів за ЗОВНІШНІЙ короб Альтернативно, ізолюючий матевинаходом ріал утворюють з термосформованого шару у виВикористання вище вказаних матеріалів досягляді початкової плоскої пластини, що окутує обогає передбачених цілей, коли вони містять деяку лонку водонагрівача КІЛЬКІСТЬ скловолокон, яка, взагалі, дорівнює ЗО або вище процентів в залежності від сумішей і Додаткові втілення ізолюючого шару можуть типу полімеру, який вони містять бути у вигляді Додатково, присутність скловолокон забезпе- спеченого шару з пористих гранул, чує зменшену абсорбцію води до насичення плас- литого під тиском шару з спінюванням в фотмасового матеріалу, яка взагалі нижче приблизно рмі, яка є прийнятною для покриття оболонки,або ніж 3% - пористого шару, нанесеного інжекційно коекструзією усередині або назовні оболонки, викорисОсновною ВІДМІННІСТЮ винаходу є сумісність товуючи технологічні лінії відомих типів з двома матеріалів, з яких виготовлені частини водонагріекструдерами вача Зокрема, наступні групи матеріалів мають добру сумісність для виготовлення оболонки (яка Так як технополімери, які є сумішами полімеповинна витримувати температуру і тиск), зовнішрів, що використовують для виготовлення оболоннього коробу 7 (який повинен бути легким, дешеки, мають високі якості і суттєву ціну, то необхідно вим і добре оброблятися), і можливо виготовлення і зручно, щоб вони повністю повторно використоізолюючого шару (не показаного на фігурах), розвувалися для виробництва нових виробів Таке міщеного між оболонкою і ЗОВНІШНІМ коробом повторне використання забезпечується сумісністю матеріалів у вказаних вище у групах, які викорисГрупа А - оболонка виготовлена з суміші ПФЕ товують для виробництва різних частин водонагріі ПС, підсиленої скловолокнами, ЗОВНІШНІЙ короб вача виконаний з ПС (з мінеральними наповнювачами) і можливий ізолюючий шар виготовлений з ППС Щоб підвищити ІЗОЛЮЮЧІ якості-основного кор(пористий полістирол), пусу 2 можливе виготовлення зовнішнього шару кожної з напівоболонок 2а,2Ь, шляхом викорисгрупа В - оболонка виготовлена з суміші ПФЕ і тання взагалі відомої техніки коекструзи або техніПА 6/6, підсиленої скловолокнами, ЗОВНІШНІЙ короб ки обмотування стрічкою поверхні напівоболонок виконаний з ПА 6/6 (з мінеральними наповнюва2а,2Ь чами) і можливий ізолюючий шар виготовлений з ППА 6/6 (пористий ПА 6/6), Спеціальна форма з'єднуючих поясів 10а, 10Ь група С - оболонка виготовлена з суміші ПФЕ і дає можливість зварювання їх разом за відомою у ПБТ, підсиленої скловолокнами, ЗОВНІШНІЙ короб галузі пластичних матеріалів технікою, утворюючи виготовлений з ПБТ (з мінеральними наповнювазварне з'єднання між двома напівоболонками 2а, чами) і можливий ізолюючий шар виготовлений з 2Ь, яке добре протистоїть деформаціям, що випористого ПБТ, кликані тиском усередині водонагрівача група D - оболонка виготовлена з ПА 6/6, підУ додатковому втіленні водонагрівача, описасиленого скловолокнами, ЗОВНІШНІЙ короб виготоного вище, взагалі, дві напівоболонки 2а, 2Ь розвлений з ПА 6/6 (з мінеральними наповнювачами) і міщують на відстані одна від одної за допомогою можливий ізолюючий шар виготовлений з ППА 6/6 трубчастої частини, протилежні кільцеві перифе(пористого ПА 6/6), рійні краї якої мають з'єднуючі пояски, які аналогічні ВІДПОВІДНО з'єднуючим поясам 10а, 10Ь напівгрупа Е - оболонка виготовлена з ПЕТ (поліоболонок 2а, 2Ь для приварювання останніх до етилентерефталат), підсиленого скловолокнами у країв трубчастої частини, таким чином утворюючи КІЛЬКОСТІ ЗО або більше процентів, ЗОВНІШНІЙ короб водонагрівачі з різними можливостями, при цьому виготовлений з ПЕТ (з мінеральними наповнюванапівоболонки 2а, 2Ь мають однакові розміри чами) і можливий ізолюючий шар виготовлений з пористого ПЕТ, Зрозуміло, що залишаючи основні принципи група F - оболонка виготовлена з ПП, підсивинаходу, можливі різні втілення, а ВІДПОВІДНІ деленого скловолокнами (ЗО або більше процентів), талі можуть бути змінені, не виходячи за межі фоЗОВНІШНІЙ короб виконаний з ПП (з мінеральними рмули винаходу наповнювачами) і можливий ізолюючий шар виго 46167 10 в Фіг.1 Фіг.2 ЛІ Фіг.З 11 46167 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
