Спосіб оплати проїзду на транспорті або іншої послуги, приcтрій для його здійснення та пристрій ідентифікації об’єкта з носієм магнітного коду

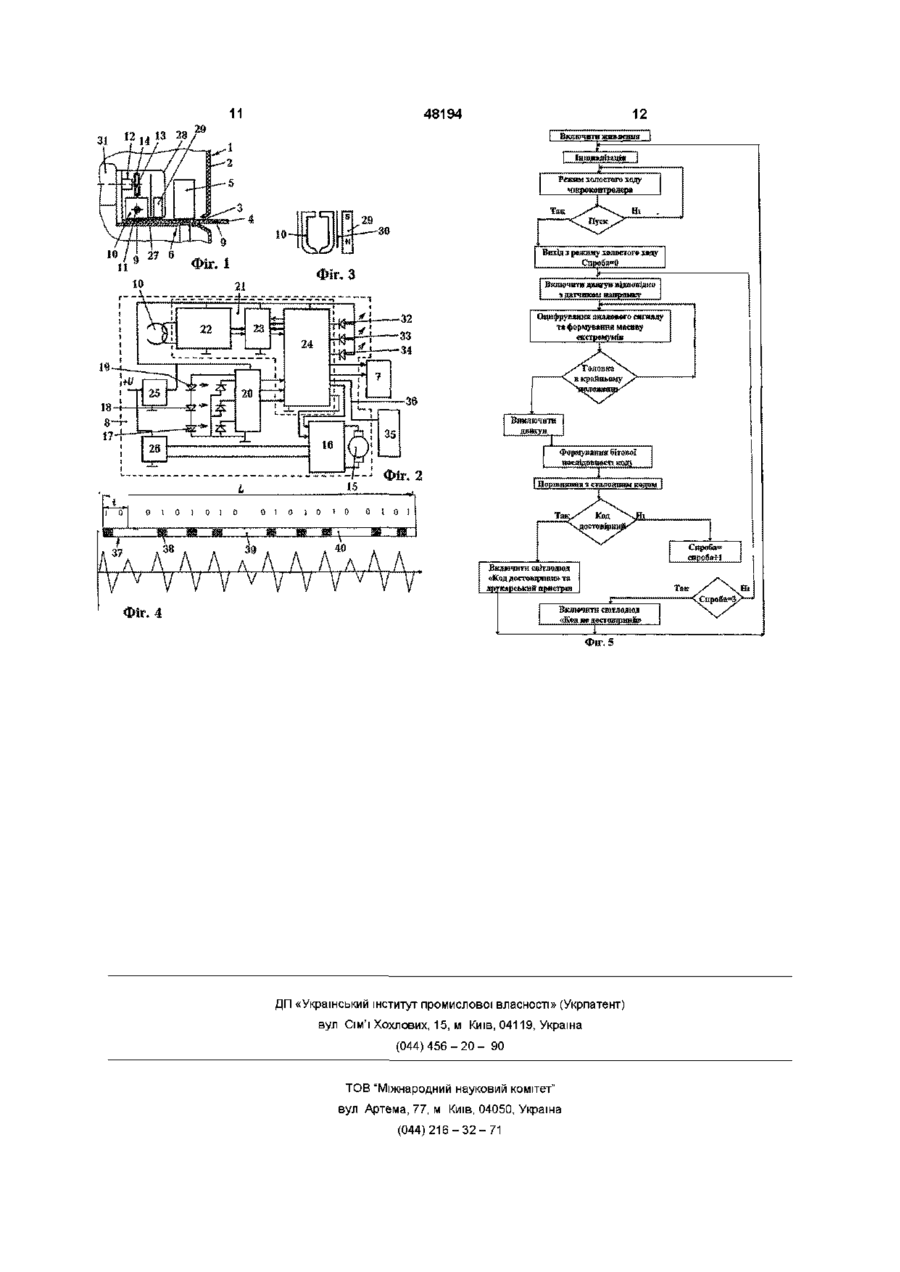

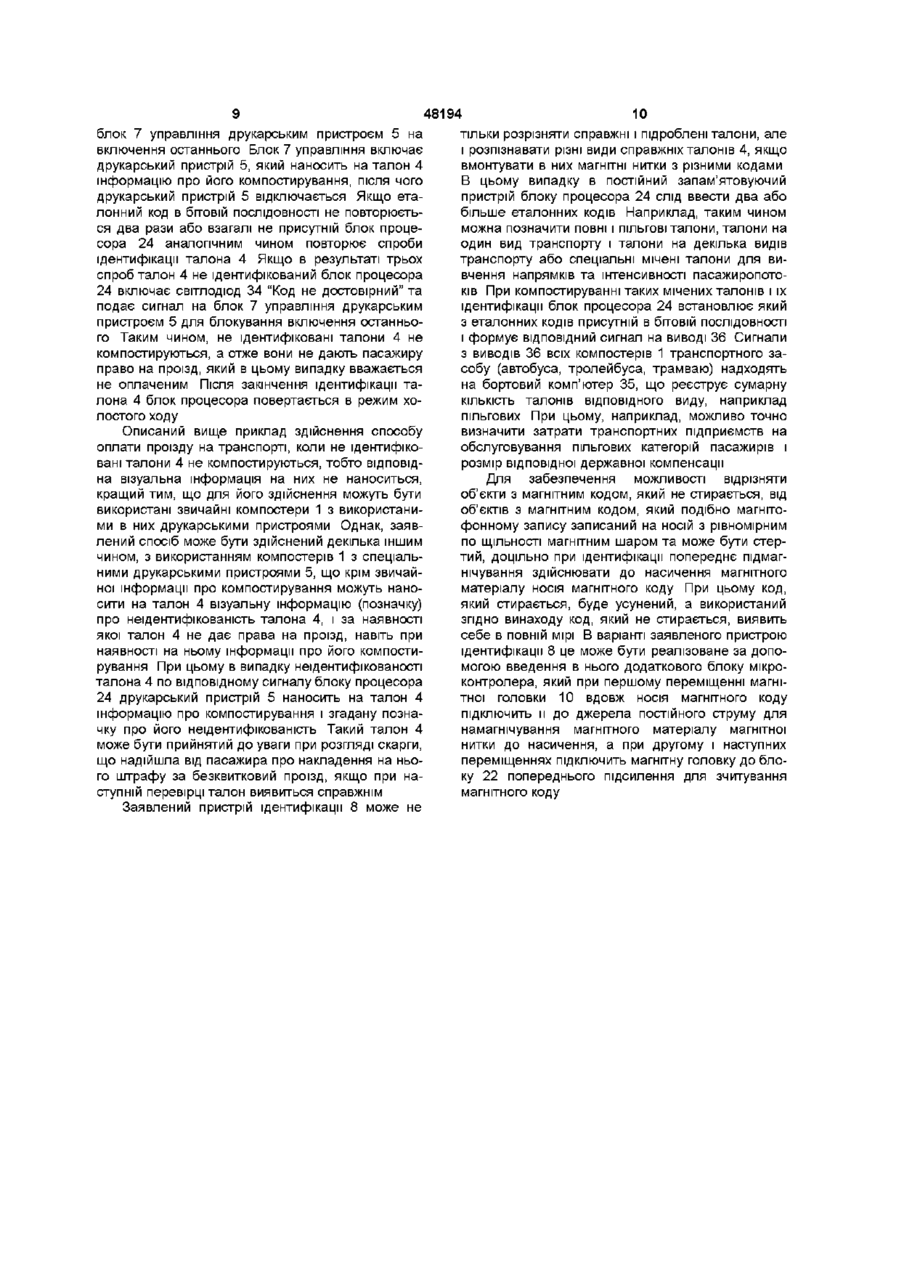

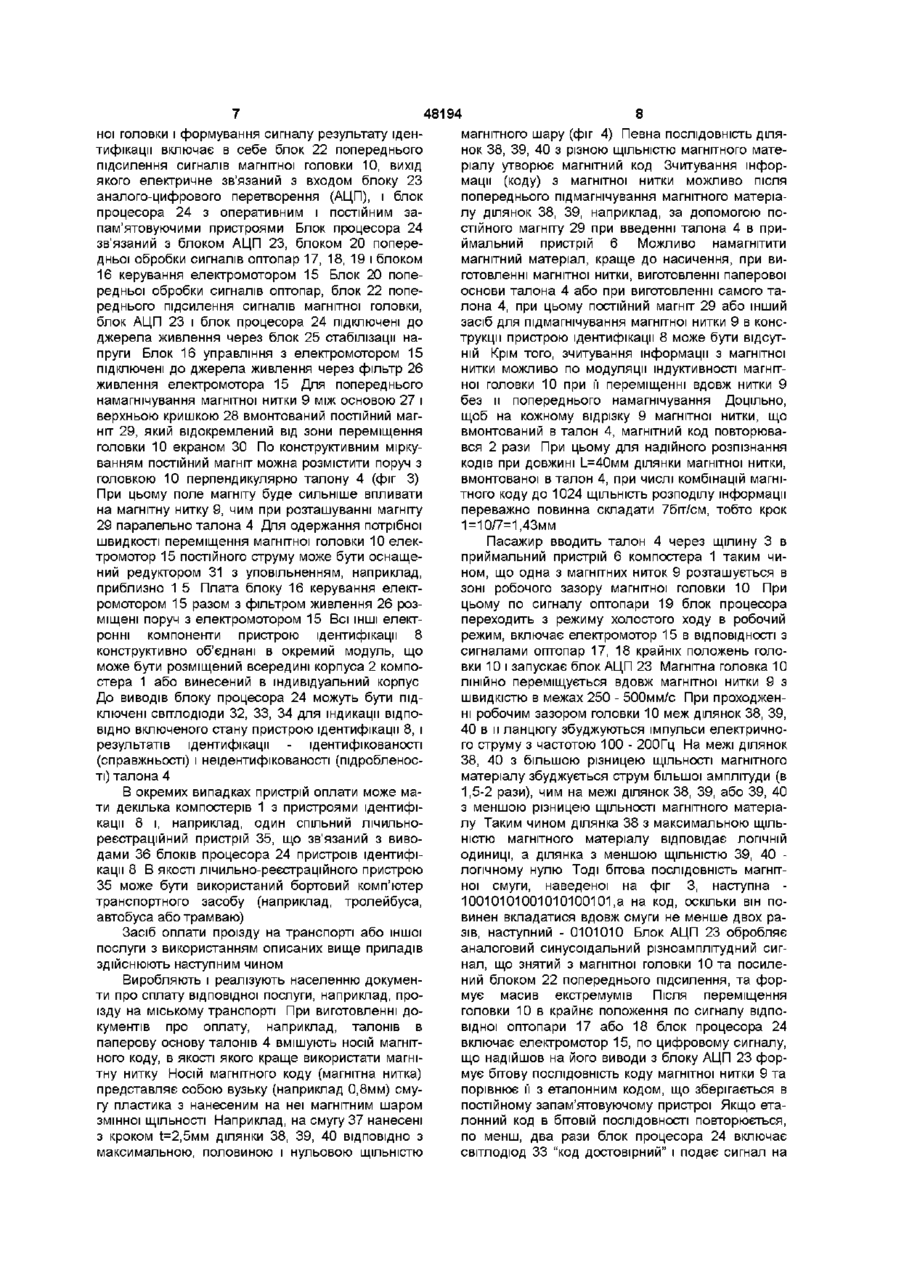

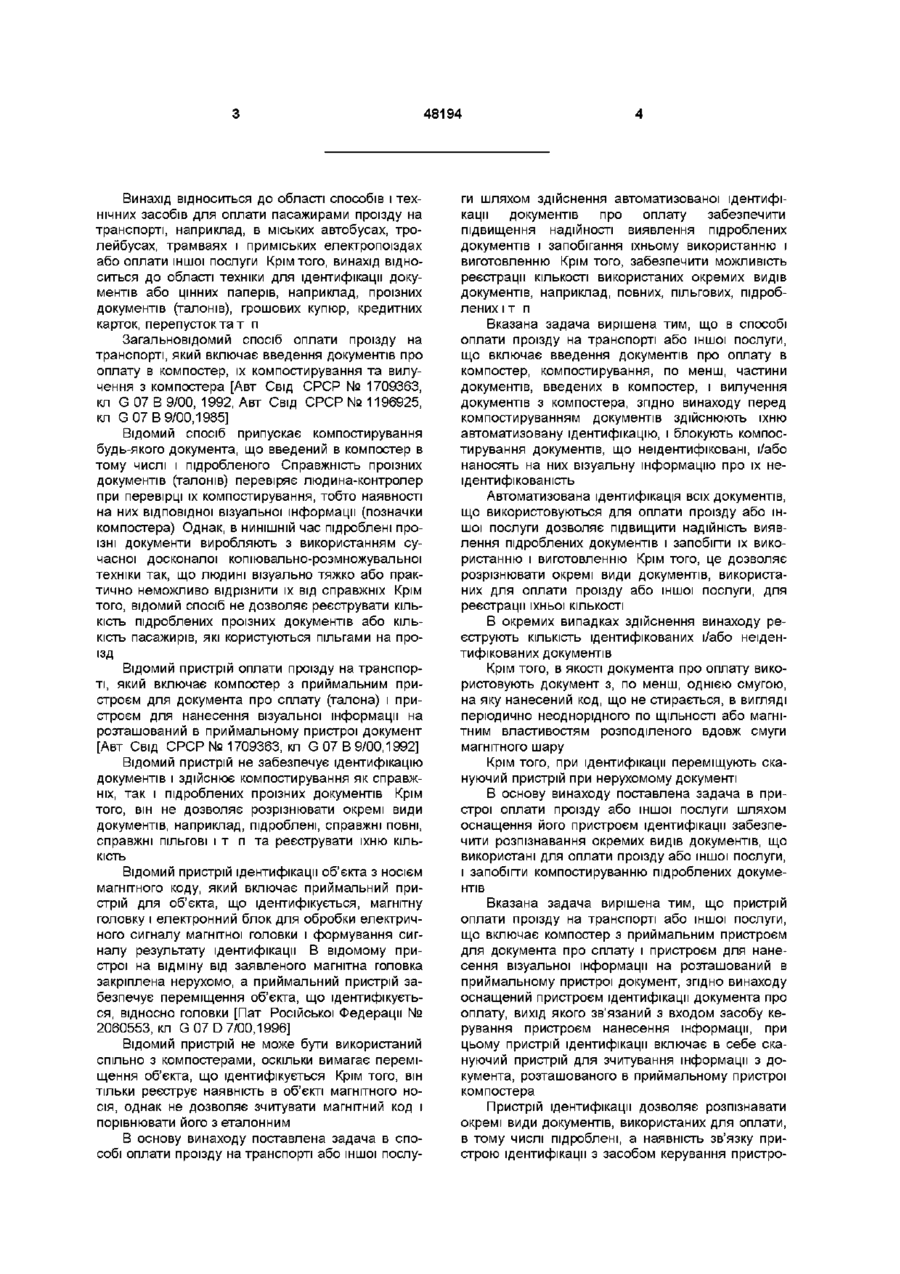

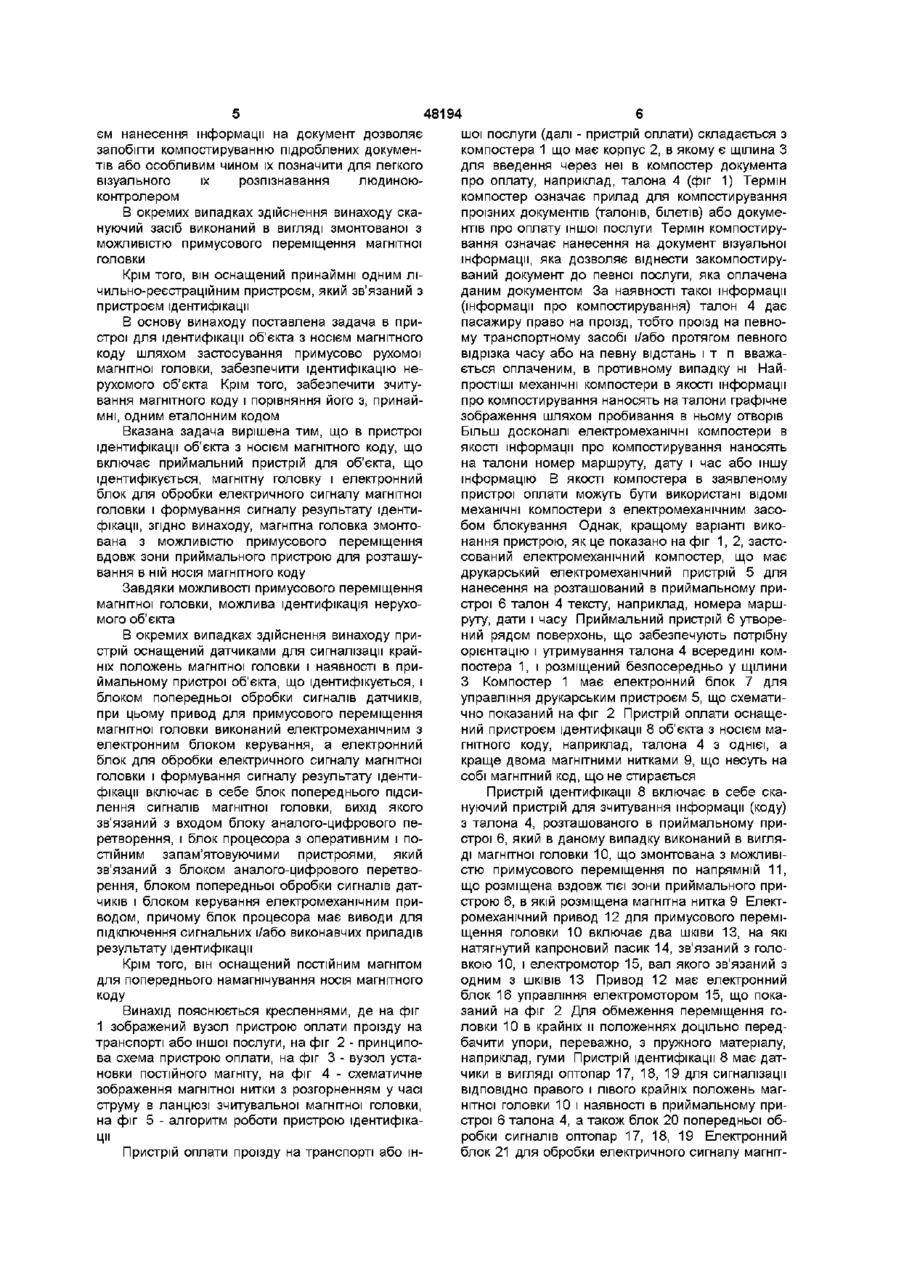

1 Спосіб оплати проїзду на транспорті або іншої послуги, що включає введення документів про оплату в компостер, компостирування принаймні частини документів, введених в компостер, і вилучення документів з компостера, який відрізняється тим, що перед компостируванням документів здійснюють їхню автоматизовану ідентифікацію, блокують компостирування документів, що не ідентифіковані, і/або наносять на них візуальну інформацію про їх неідентифікованість 2 Спосіб за п 1, який відрізняється тим, що реєструють КІЛЬКІСТЬ ідентифікованих і/або неідентифікованих документів 3 Спосіб за п 1, який відрізняється тим, що як документ про оплату використовують документ з принаймні однією смугою, на яку нанесений код, що не стирається, у вигляді періодично неоднорідного по ЩІЛЬНОСТІ або магнітним властивостям розподіленого вздовж смуги магнітного шару 4 Спосіб за п 1, який відрізняється тим, що при ідентифікації переміщують сканувальний пристрій при нерухомому документі 5 Пристрій для оплати проїзду на транспорті або іншої послуги, що включає компостер з приймальним пристроєм для документа про сплату і пристроєм для нанесення візуальної інформації на розташований в приймальному пристрої документ, який відрізняється тим, що він оснащений пристроєм ідентифікації документа про оплату, вихід якого зв'язаний з входом засобу керування пристроєм нанесення інформації, при цьому пристрій ідентифікації включає в себе сканувальний пристрій для зчитування інформації з документа, розташованого в приймальному пристрої компостера 6 Пристрій за п 5, який відрізняється тим, що сканувальний пристрій виконаний у вигляді змонтованої з можливістю примусового переміщення магнітної головки 7 Пристрій за п 5, який відрізняється тим, що він оснащений принаймні одним лічильнореєстраційним пристроєм, який зв'язаний з пристроєм ідентифікації 8 Пристрій ідентифікації об'єкта з носієм магнітного коду, що включає приймальний пристрій для об'єкта, що ідентифікується, магнітну головку і електронний блок для обробки електричного сигналу магнітної головки і формування сигналу результату ідентифікації, який відрізняється тим, що магнітна головка змонтована з можливістю примусового переміщення вдовж зони приймального пристрою з розташуванням в ній носія магнітного коду 9 Пристрій за п 8, який відрізняється тим, що він оснащений датчиками для сигналізації крайніх положень магнітної головки і наявності в приймальному пристрої об'єкта, що ідентифікується, і блоком попередньої обробки сигналів датчиків, при цьому привід для примусового переміщення магнітної головки виконаний електромеханічним з електронним блоком керування, а електронний блок для обробки електричного сигналу магнітної головки і формування сигналу результату ідентифікації включає в себе блок попереднього підсилення сигналів магнітної головки, вихід якого зв'язаний з входом блока аналого-цифрового перетворення, і блок процесора з оперативним і постійним запам'ятовувальними пристроями, який зв'язаний з блоком аналого-цифрового перетворення, блоком попередньої обробки сигналів датчиків і блоком керування електромеханічним приводом, причому блок процесора має виводи для підключення сигнальних і/або виконавчих приладів результату ідентифікації 10 Пристрій за п 8, який відрізняється тим, що він оснащений постійним магнітом для попереднього намагнічування носія магнітного коду О 00 48194 Винахід відноситься до області способів і технічних засобів для оплати пасажирами проїзду на транспорті, наприклад, в міських автобусах, тролейбусах, трамваях і приміських електропоїздах або оплати іншої послуги Крім того, винахід відноситься до області техніки для ідентифікації документів або цінних паперів, наприклад, проїзних документів (талонів), грошових купюр, кредитних карток, перепусток тат п Загальновідомий спосіб оплати проїзду на транспорті, який включає введення документів про оплату в компостер, їх компостирування та вилучення з компостера [Авт Свід СРСР № 1709363, кл G 07 В 9/00, 1992, Авт Свід СРСР № 1196925, кл G 07 В 9/00,1985] Відомий спосіб припускає компостирування будь-якого документа, що введений в компостер в тому числі і підробленого Справжність проїзних документів (талонів) перевіряє людина-контролер при перевірці їх компостирування, тобто наявності на них відповідної візуальної інформації (позначки компостера) Однак, в НИНІШНІЙ час підроблені проїзні документи виробляють з використанням сучасної досконалої копіювально-розмножувальної техніки так, що людині візуально тяжко або практично неможливо відрізнити їх від справжніх Крім того, відомий спосіб не дозволяє реєструвати КІЛЬКІСТЬ підроблених проїзних документів або КІЛЬКІСТЬ пасажирів, які користуються пільгами на проїзд Відомий пристрій оплати проїзду на транспорті, який включає компостер з приймальним пристроєм для документа про сплату (талона) і пристроєм для нанесення візуальної інформації на розташований в приймальному пристрої документ [Авт Свід СРСР № 1709363, кл G 07 В 9/00,1992] Відомий пристрій не забезпечує ідентифікацію документів і здійснює компостирування як справжніх, так і підроблених проїзних документів Крім того, він не дозволяє розрізнювати окремі види документів, наприклад, підроблені, справжні повні, справжні ПІЛЬГОВІ і т п та реєструвати їхню КІЛЬКІСТЬ ВІДОМИЙ пристрій ідентифікації об'єкта з носієм магнітного коду, який включає приймальний пристрій для об'єкта, що ідентифікується, магнітну головку і електронний блок для обробки електричного сигналу магнітної головки і формування сигналу результату ідентифікації В відомому пристрої на відміну від заявленого магнітна головка закріплена нерухомо, а приймальний пристрій забезпечує переміщення об'єкта, що ідентифікується, відносно головки [Пат Російської Федерації № 2060553, кл G 07 D 7/00,1996] Відомий пристрій не може бути використаний спільно з компостерами, оскільки вимагає переміщення об'єкта, що ідентифікується Крім того, він тільки реєструє наявність в об'єкті магнітного носія, однак не дозволяє зчитувати магнітний код і порівнювати його з еталонним В основу винаходу поставлена задача в способі оплати проїзду на транспорті або іншої послу ги шляхом здійснення автоматизованої ідентифікації документів про оплату забезпечити підвищення надійності виявлення підроблених документів і запобігання їхньому використанню і виготовленню Крім того, забезпечити можливість реєстрації КІЛЬКОСТІ використаних окремих видів документів, наприклад, повних, пільгових, підроблених і т п Вказана задача вирішена тим, що в способі оплати проїзду на транспорті або іншої послуги, що включає введення документів про оплату в компостер, компостирування, по менш, частини документів, введених в компостер, і вилучення документів з компостера, згідно винаходу перед компостируванням документів здійснюють їхню автоматизовану ідентифікацію, і блокують компостирування документів, що неідентифіковані, і/або наносять на них візуальну інформацію про їх неідентифікованість Автоматизована ідентифікація всіх документів, що використовуються для оплати проїзду або іншої послуги дозволяє підвищити надійність виявлення підроблених документів і запобігти їх використанню і виготовленню Крім того, це дозволяє розрізнювати окремі види документів, використаних для оплати проїзду або іншої послуги, для реєстрації їхньої КІЛЬКОСТІ В окремих випадках здійснення винаходу реєструють КІЛЬКІСТЬ ідентифікованих і/або неідентифікованих документів Крім того, в якості документа про оплату використовують документ з, по менш, однією смугою, на яку нанесений код, що не стирається, в вигляді періодично неоднорідного по ЩІЛЬНОСТІ або магнітним властивостям розподіленого вдовж смуги магнітного шару Крім того, при ідентифікації переміщують скануючий пристрій при нерухомому документі В основу винаходу поставлена задача в пристрої оплати проїзду або іншої послуги шляхом оснащення його пристроєм ідентифікації забезпечити розпізнавання окремих видів документів, що використані для оплати проїзду або іншої послуги, і запобігти компостируванню підроблених документів Вказана задача вирішена тим, що пристрій оплати проїзду на транспорті або іншої послуги, що включає компостер з приймальним пристроєм для документа про сплату і пристроєм для нанесення візуальної інформації на розташований в приймальному пристрої документ, згідно винаходу оснащений пристроєм ідентифікації документа про оплату, вихід якого зв'язаний з входом засобу керування пристроєм нанесення інформації, при цьому пристрій ідентифікації включає в себе скануючий пристрій для зчитування інформації з документа, розташованого в приймальному пристрої компостера Пристрій ідентифікації дозволяє розпізнавати окремі види документів, використаних для оплати, в тому числі підроблені, а наявність зв'язку пристрою ідентифікації з засобом керування пристро 48194 єм нанесення інформації на документ дозволяє запобігти компостируванню підроблених документів або особливим чином їх позначити для легкого візуального їх розпізнавання людиноюконтролером В окремих випадках здійснення винаходу скануючий засіб виконаний в вигляді змонтованої з можливістю примусового переміщення магнітної головки Крім того, він оснащений принаймні одним лічильно-реєстраційним пристроєм, який зв'язаний з пристроєм ідентифікації В основу винаходу поставлена задача в пристрої для ідентифікації об'єкта з носієм магнітного коду шляхом застосування примусово рухомої магнітної головки, забезпечити ідентифікацію нерухомого об'єкта Крім того, забезпечити зчитування магнітного коду і порівняння його з, принаймні, одним еталонним кодом Вказана задача вирішена тим, що в пристрої ідентифікації об'єкта з носієм магнітного коду, що включає приймальний пристрій для об'єкта, що ідентифікується, магнітну головку і електронний блок для обробки електричного сигналу магнітної головки і формування сигналу результату ідентифікації, згідно винаходу, магнітна головка змонтована з можливістю примусового переміщення вдовж зони приймального пристрою для розташування в ній носія магнітного коду Завдяки можливості примусового переміщення магнітної головки, можлива ідентифікація нерухомого об'єкта В окремих випадках здійснення винаходу пристрій оснащений датчиками для сигналізації крайніх положень магнітної головки і наявності в приймальному пристрої об'єкта, що ідентифікується, і блоком попередньої обробки сигналів датчиків, при цьому привод для примусового переміщення магнітної головки виконаний електромеханічним з електронним блоком керування, а електронний блок для обробки електричного сигналу магнітної головки і формування сигналу результату ідентифікації включає в себе блок попереднього підсилення сигналів магнітної головки, вихід якого зв'язаний з входом блоку аналого-цифрового перетворення, і блок процесора з оперативним і постійним запам'ятовуючими пристроями, який зв'язаний з блоком аналого-цифрового перетворення, блоком попередньої обробки сигналів датчиків і блоком керування електромеханічним приводом, причому блок процесора має виводи для підключення сигнальних і/або виконавчих приладів результату ідентифікації Крім того, він оснащений постійним магнітом для попереднього намагнічування носія магнітного коду Винахід пояснюється кресленнями, де на фіг 1 зображений вузол пристрою оплати проїзду на транспорті або іншої послуги, на фіг 2 - принципова схема пристрою оплати, на фіг 3 - вузол установки постійного магніту, на фіг 4 - схематичне зображення магнітної нитки з розгорненням у часі струму в ланцюзі зчитувальної магнітної головки, на фіг 5 - алгоритм роботи пристрою ідентифікації Пристрій оплати проїзду на транспорті або ін шої послуги (далі - пристрій оплати) складається з компостера 1 що має корпус 2, в якому є щілина З для введення через неї в компостер документа про оплату, наприклад, талона 4 (фіг 1) Термін компостер означає прилад для компостирування проїзних документів (талонів, білетів) або документів про оплату іншої послуги Термін компостирування означає нанесення на документ візуальної інформації, яка дозволяє віднести закомпостируваний документ до певної послуги, яка оплачена даним документом За наявності такої інформації (інформації про компостирування) талон 4 дає пасажиру право на проїзд, тобто проїзд на певному транспортному засобі і/або протягом певного відрізка часу або на певну відстань і т п вважається оплаченим, в противному випадку ні Найпростіші механічні компостери в якості інформації про компостирування наносять на талони графічне зображення шляхом пробивання в ньому отворів Більш досконалі електромеханічні компостери в якості інформації про компостирування наносять на талони номер маршруту, дату і час або іншу інформацію В якості компостера в заявленому пристрої оплати можуть бути використані ВІДОМІ механічні компостери з електромеханічним засобом блокування Однак, кращому варіанті виконання пристрою, як це показано на фіг 1, 2, застосований електромеханічний компостер, що має друкарський електромеханічний пристрій 5 для нанесення на розташований в приймальному пристрої 6 талон 4 тексту, наприклад, номера маршруту, дати і часу Приймальний пристрій 6 утворений рядом поверхонь, що забезпечують потрібну орієнтацію і утримування талона 4 всередині компостера 1, і розміщений безпосередньо у щілини З Компостер 1 має електронний блок 7 для управління друкарським пристроєм 5, що схематично показаний на фіг 2 Пристрій оплати оснащений пристроєм ідентифікації 8 об'єкта з носієм магнітного коду, наприклад, талона 4 з однієї, а краще двома магнітними нитками 9, що несуть на собі магнітний код, що не стирається Пристрій ідентифікації 8 включає в себе скануючий пристрій для зчитування інформації (коду) з талона 4, розташованого в приймальному пристрої 6, який в даному випадку виконаний в вигляді магнітної головки 10, що змонтована з можливістю примусового переміщення по напрямній 11, що розміщена вздовж тієї зони приймального пристрою 6, в якій розміщена магнітна нитка 9 Електромеханічний привод 12 для примусового переміщення головки 10 включає два шківи 13, на які натягнутий капроновий пасик 14, зв'язаний з головкою 10, і електромотор 15, вал якого зв'язаний з одним з ШКІВІВ 13 Привод 12 має електронний блок 16 управління електромотором 15, що показаний на фіг 2 Для обмеження переміщення головки 10 в крайніх и положеннях доцільно передбачити упори, переважно, з пружного матеріалу, наприклад, гуми Пристрій ідентифікації 8 має датчики в вигляді оптопар 17, 18, 19 для сигналізації ВІДПОВІДНО правого і лівого крайніх положень магнітної головки 10 і наявності в приймальному пристрої 6 талона 4, а також блок 20 попередньої обробки сигналів оптопар 17, 18, 19 Електронний блок 21 для обробки електричного сигналу магніт 48194 HOI головки і формування сигналу результату ідентифікації включає в себе блок 22 попереднього підсилення сигналів магнітної головки 10, вихід якого електричне зв'язаний з входом блоку 23 аналого-цифрового перетворення (АЦП), і блок процесора 24 з оперативним і постійним запам'ятовуючими пристроями Блок процесора 24 зв'язаний з блоком АЦП 23, блоком 20 попередньої обробки сигналів оптопар 17, 18, 19 і блоком 16 керування електромотором 15 Блок 20 попередньої обробки сигналів оптопар, блок 22 попереднього підсилення сигналів магнітної головки, блок АЦП 23 і блок процесора 24 підключені до джерела живлення через блок 25 стабілізації напруги Блок 16 управління з електромотором 15 підключені до джерела живлення через фільтр 26 живлення електромотора 15 Для попереднього намагнічування магнітної нитки 9 між основою 27 і верхньою кришкою 28 вмонтований постійний магніт 29, який відокремлений від зони переміщення головки 10 екраном ЗО По конструктивним міркуванням постійний магніт можна розмістити поруч з головкою 10 перпендикулярно талону 4 (фіг 3) При цьому поле магніту буде сильніше впливати на магнітну нитку 9, чим при розташуванні магніту 29 паралельно талона 4 Для одержання потрібної швидкості переміщення магнітної головки 10 електромотор 15 постійного струму може бути оснащений редуктором 31 з уповільненням, наприклад, приблизно 1 5 Плата блоку 16 керування електромотором 15 разом з фільтром живлення 26 розміщені поруч з електромотором 15 Всі ІНШІ електронні компоненти пристрою ідентифікації 8 конструктивно об'єднані в окремий модуль, що може бути розміщений всередині корпуса 2 компостера 1 або винесений в індивідуальний корпус До виводів блоку процесора 24 можуть бути підключені світлодюди 32, 33, 34 для індикації ВІДПОВІДНО включеного стану пристрою ідентифікації 8, і результатів ідентифікації ідентифікованості (справжньості) і неідентифікованості (підробленості) талона 4 В окремих випадках пристрій оплати може мати декілька компостерів 1 з пристроями ідентифікації 8 і, наприклад, один спільний лічильнореєстраційний пристрій 35, що зв'язаний з виводами 36 блоків процесора 24 пристроїв ідентифікації 8 В якості лічильно-реєстраційного пристрою 35 може бути використаний бортовий комп'ютер транспортного засобу (наприклад, тролейбуса, автобуса або трамваю) Засіб оплати проїзду на транспорті або іншої послуги з використанням описаних вище приладів здійснюють наступним чином Виробляють і реалізують населенню документи про сплату відповідної послуги, наприклад, проїзду на міському транспорті При виготовленні документів про оплату, наприклад, талонів в паперову основу талонів 4 вмішують носій магнітного коду, в якості якого краще використати магнітну нитку Носій магнітного коду (магнітна нитка) представляє собою вузьку (наприклад 0,8мм) смугу пластика з нанесеним на неї магнітним шаром змінної ЩІЛЬНОСТІ Наприклад, на смугу 37 нанесені з кроком t=2,5MM ділянки 38, 39, 40 ВІДПОВІДНО З максимальною, половиною і нульовою ЩІЛЬНІСТЮ 8 магнітного шару (фіг 4) Певна ПОСЛІДОВНІСТЬ ДІЛЯНОК 38, 39, 40 з різною ЩІЛЬНІСТЮ магнітного матеріалу утворює магнітний код Зчитування інформації (коду) з магнітної нитки можливо після попереднього підмагнічування магнітного матеріалу ділянок 38, 39, наприклад, за допомогою постійного магніту 29 при введенні талона 4 в приймальний пристрій 6 Можливо намагнітити магнітний матеріал, краще до насичення, при виготовленні магнітної нитки, виготовленні паперової основи талона 4 або при виготовленні самого талона 4, при цьому постійний магніт 29 або інший засіб для підмагнічування магнітної нитки 9 в конструкції пристрою ідентифікації 8 може бути відсутній Крім того, зчитування інформації з магнітної нитки можливо по модуляції індуктивності магнітної головки 10 при її переміщенні вдовж нитки 9 без и попереднього намагнічування Доцільно, щоб на кожному відрізку 9 магнітної нитки, що вмонтований в талон 4, магнітний код повторювався 2 рази При цьому для надійного розпізнання кодів при довжині І_=40мм ділянки магнітної нитки, вмонтованої в талон 4, при числі комбінацій магнітного коду до 1024 ЩІЛЬНІСТЬ розподілу інформації переважно повинна складати 7біт/см, тобто крок 1=10/7=1,43мм Пасажир вводить талон 4 через щілину 3 в приймальний пристрій 6 компостера 1 таким чином, що одна з магнітних ниток 9 розташується в зоні робочого зазору магнітної головки 10 При цьому по сигналу оптопари 19 блок процесора переходить з режиму холостого ходу в робочий режим, включає електромотор 15 в ВІДПОВІДНОСТІ З сигналами оптопар 17, 18 крайніх положень головки 10 і запускає блок АЦП 23 Магнітна головка 10 ЛІНІЙНО переміщується вдовж магнітної нитки 9 з швидкістю в межах 250 - 500мм/с При проходженні робочим зазором головки 10 меж ділянок 38, 39, 40 в и ланцюгу збуджуються імпульси електричного струму з частотою 100 - 200Гц На межі ділянок 38, 40 з більшою різницею ЩІЛЬНОСТІ магнітного матеріалу збуджується струм більшої амплітуди (в 1,5-2 рази), чим на межі ділянок 38, 39, або 39, 40 з меншою різницею ЩІЛЬНОСТІ магнітного матеріалу Таким чином ділянка 38 з максимальною ЩІЛЬНІСТЮ магнітного матеріалу відповідає ЛОГІЧНІЙ ОДИНИЦІ, а ділянка з меншою ЩІЛЬНІСТЮ 39, 40 логічному нулю Тоді бітова ПОСЛІДОВНІСТЬ магнітної смуги, наведеної на фіг 3, наступна 10010101001010100101,а на код, оскільки він повинен вкладатися вдовж смуги не менше двох разів, наступний - 0101010 Блок АЦП 23 обробляє аналоговий синусоїдальний різноамплітудний сигнал, що знятий з магнітної головки Ю т а посилений блоком 22 попереднього підсилення, та формує масив екстремумів Після переміщення головки 10 в крайнє положення по сигналу відповідної оптопари 17 або 18 блок процесора 24 включає електромотор 15, по цифровому сигналу, що надійшов на його виводи з блоку АЦП 23 формує бітову ПОСЛІДОВНІСТЬ коду магнітної нитки 9 та порівнює її з еталонним кодом, що зберігається в постійному запам'ятовуючому пристрої Якщо еталонний код в бітовій ПОСЛІДОВНОСТІ повторюється, по менш, два рази блок процесора 24 включає світлодюд 33 "код достовірний" і подає сигнал на 48194 10 тільки розрізняти справжні і підроблені талони, але і розпізнавати різні види справжніх талонів 4, якщо вмонтувати в них магнітні нитки з різними кодами В цьому випадку в постійний запам'ятовуючий пристрій блоку процесора 24 слід ввести два або більше еталонних кодів Наприклад, таким чином можна позначити повні і ПІЛЬГОВІ талони, талони на один вид транспорту і талони на декілька видів транспорту або спеціальні мічені талони для вивчення напрямків та інтенсивності пасажиропотоків При компостируванні таких мічених талонів і їх ідентифікації блок процесора 24 встановлює який з еталонних кодів присутній в бітовій ПОСЛІДОВНОСТІ І формує ВІДПОВІДНИЙ сигнал на виводі 36 Сигнали з виводів 36 всіх компостерів 1 транспортного засобу (автобуса, тролейбуса, трамваю) надходять на бортовий комп'ютер 35, що реєструє сумарну КІЛЬКІСТЬ талонів ВІДПОВІДНОГО виду, наприклад пільгових При цьому, наприклад, можливо точно визначити затрати транспортних підприємств на Описаний вище приклад здійснення способу обслуговування пільгових категорій пасажирів і оплати проїзду на транспорті, коли не ідентифікорозмір відповідної державної компенсації вані талони 4 не компостируються, тобто відповідна візуальна інформація на них не наноситься, Для забезпечення можливості відрізняти кращий тим, що для його здійснення можуть бути об'єкти з магнітним кодом, який не стирається, від використані звичайні компостери 1 з використаниоб'єктів з магнітним кодом, який подібно магнітоми в них друкарськими пристроями Однак, заявфонному запису записаний на носій з рівномірним лений спосіб може бути здійснений декілька іншим по ЩІЛЬНОСТІ магнітним шаром та може бути стерчином, з використанням компостерів 1 з спеціальтий, доцільно при ідентифікації попереднє підмагними друкарськими пристроями 5, що крім звичайнічування здійснювати до насичення магнітного ної інформації про компостирування можуть наноматеріалу носія магнітного коду При цьому код, сити на талон 4 візуальну інформацію (позначку) який стирається, буде усунений, а використаний про неідентифікованість талона 4, і за наявності згідно винаходу код, який не стирається, виявить якої талон 4 не дає права на проїзд, навіть при себе в повній мірі В варіанті заявленого пристрою наявності на ньому інформації про його компостиідентифікації 8 це може бути реалізоване за допорування При цьому в випадку неідентифікованості могою введення в нього додаткового блоку мікроталона 4 по відповідному сигналу блоку процесора контролера, який при першому переміщенні магні24 друкарський пристрій 5 наносить на талон 4 тної головки 10 вдовж носія магнітного коду інформацію про компостирування і згадану познапідключить и до джерела постійного струму для чку про його неідентифікованість Такий талон 4 намагнічування магнітного матеріалу магнітної може бути прийнятий до уваги при розгляді скарги, нитки до насичення, а при другому і наступних що надійшла від пасажира про накладення на ньопереміщеннях підключить магнітну головку до блого штрафу за безквитковий проїзд, якщо при наку 22 попереднього підсилення для зчитування ступній перевірці талон виявиться справжнім магнітного коду блок 7 управління друкарським пристроєм 5 на включення останнього Блок 7 управління включає друкарський пристрій 5, який наносить на талон 4 інформацію про його компостирування, після чого друкарський пристрій 5 відключається Якщо еталонний код в бітовій ПОСЛІДОВНОСТІ не повторюється два рази або взагалі не присутній блок процесора 24 аналогічним чином повторює спроби ідентифікації талона 4 Якщо в результаті трьох спроб талон 4 не ідентифікований блок процесора 24 включає світлодюд 34 "Код не достовірний" та подає сигнал на блок 7 управління друкарським пристроєм 5 для блокування включення останнього Таким чином, не ідентифіковані талони 4 не компостируються, а отже вони не дають пасажиру право на проїзд, який в цьому випадку вважається не оплаченим Після закінчення ідентифікації талона 4 блок процесора повертається в режим холостого ходу Заявлений пристрій ідентифікації 8 може не 48194 12 Бкдючнти живлення 31 Одафруезння яшмового сигналу та формування масиву екстремумів Вклнчити світпояшд «Код дяетовіринн» та др папський прнетрі» Включити ештловюд «Код не дасговірннйв Фіг. 4 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
