Біологічний спосіб ліквідації бур’янової рослинності

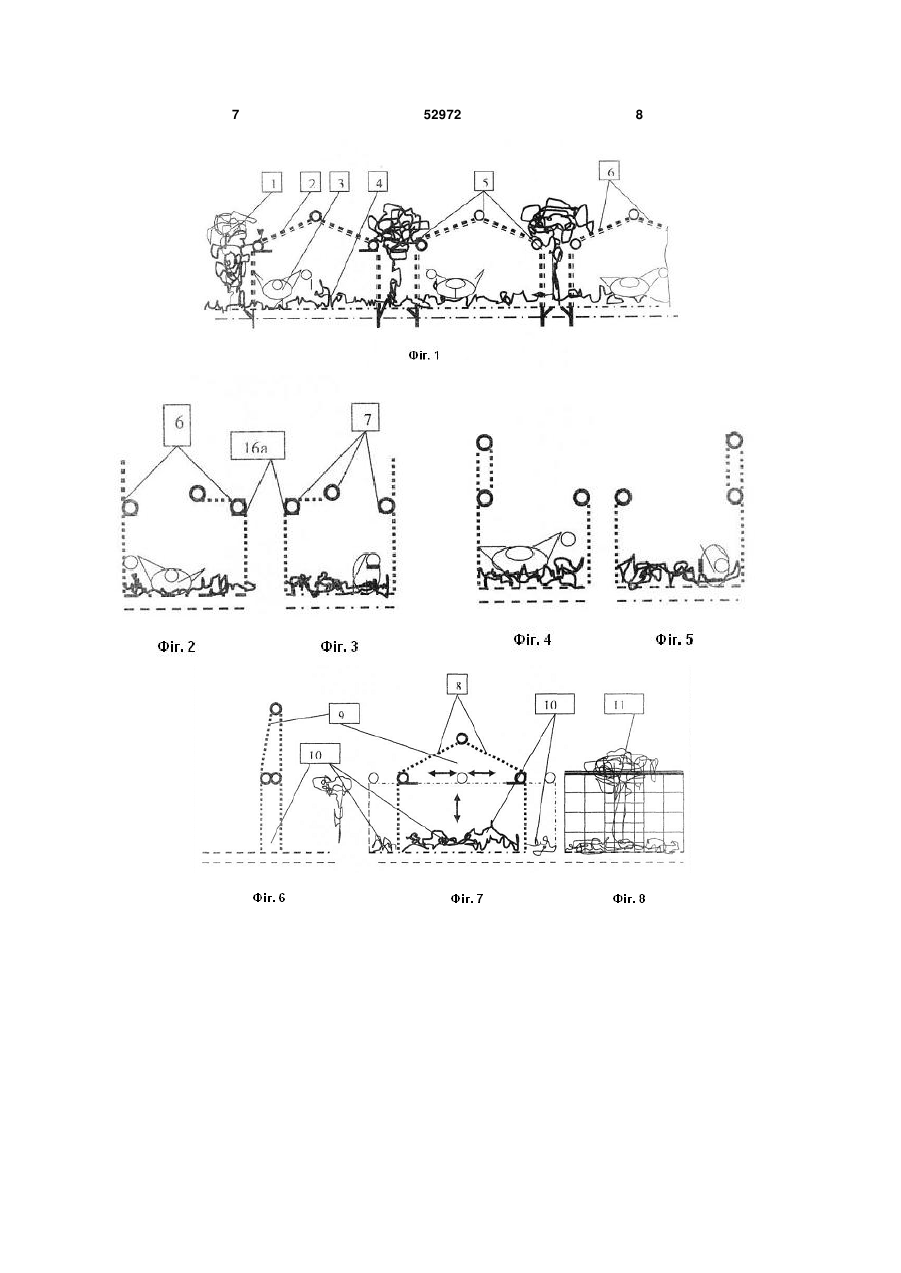

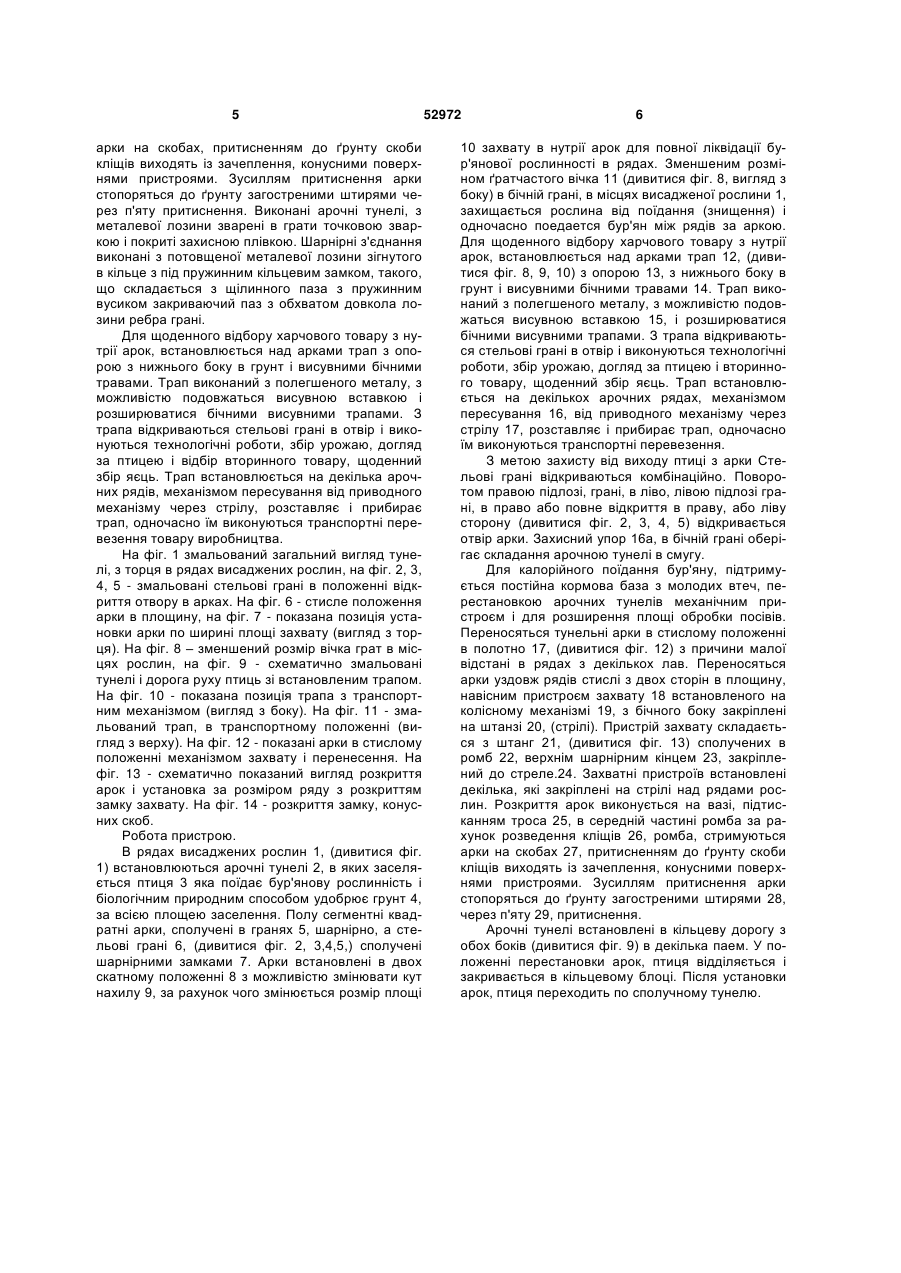

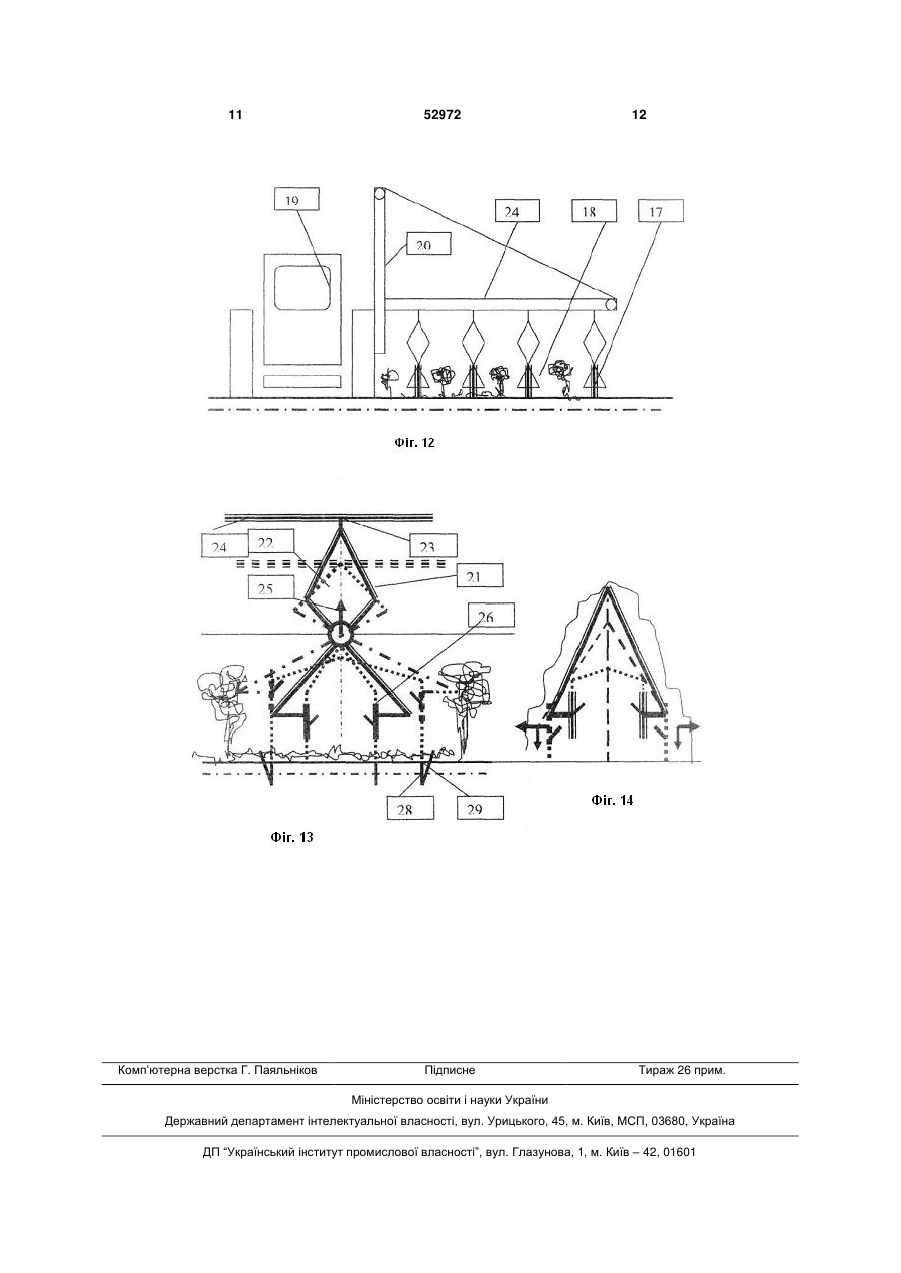

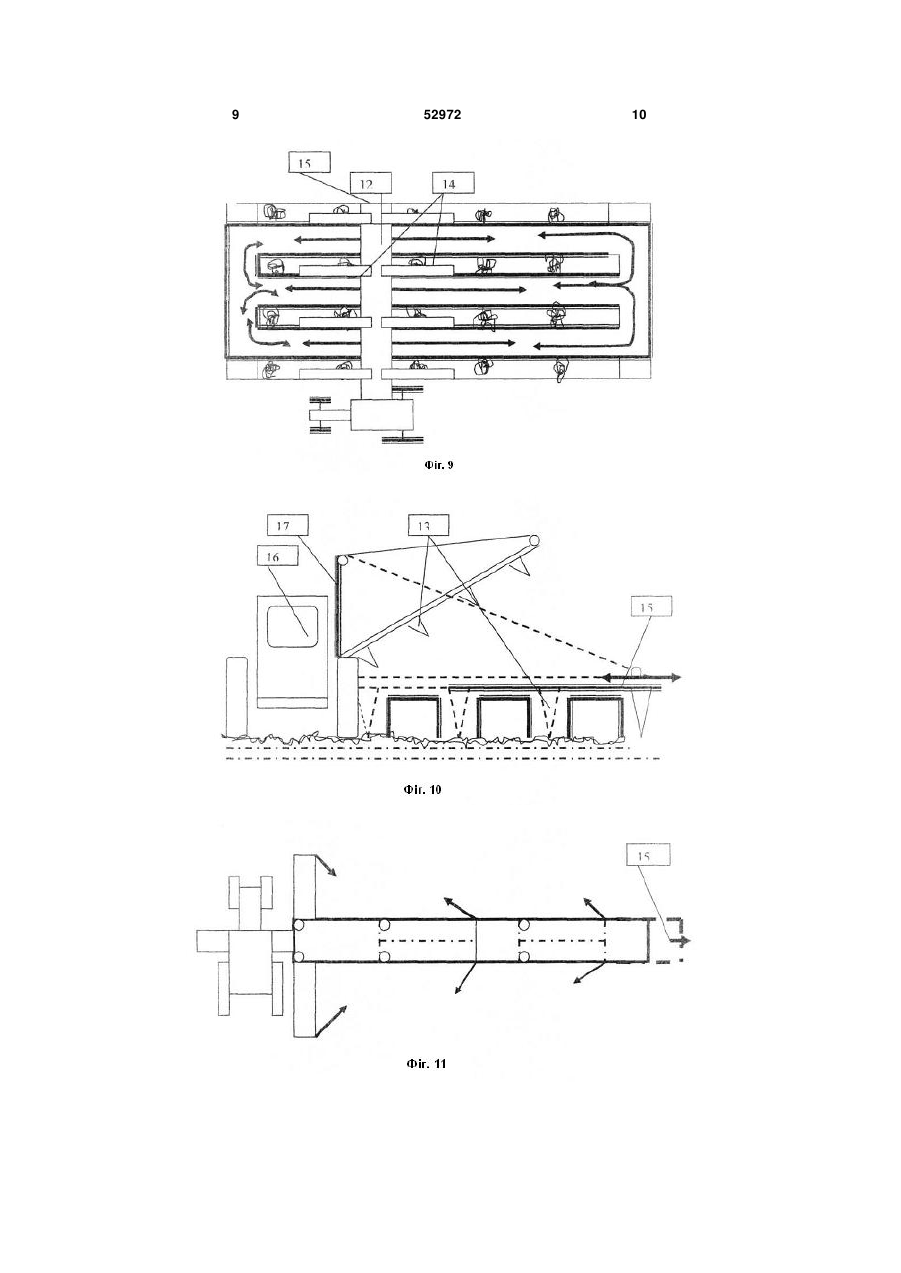

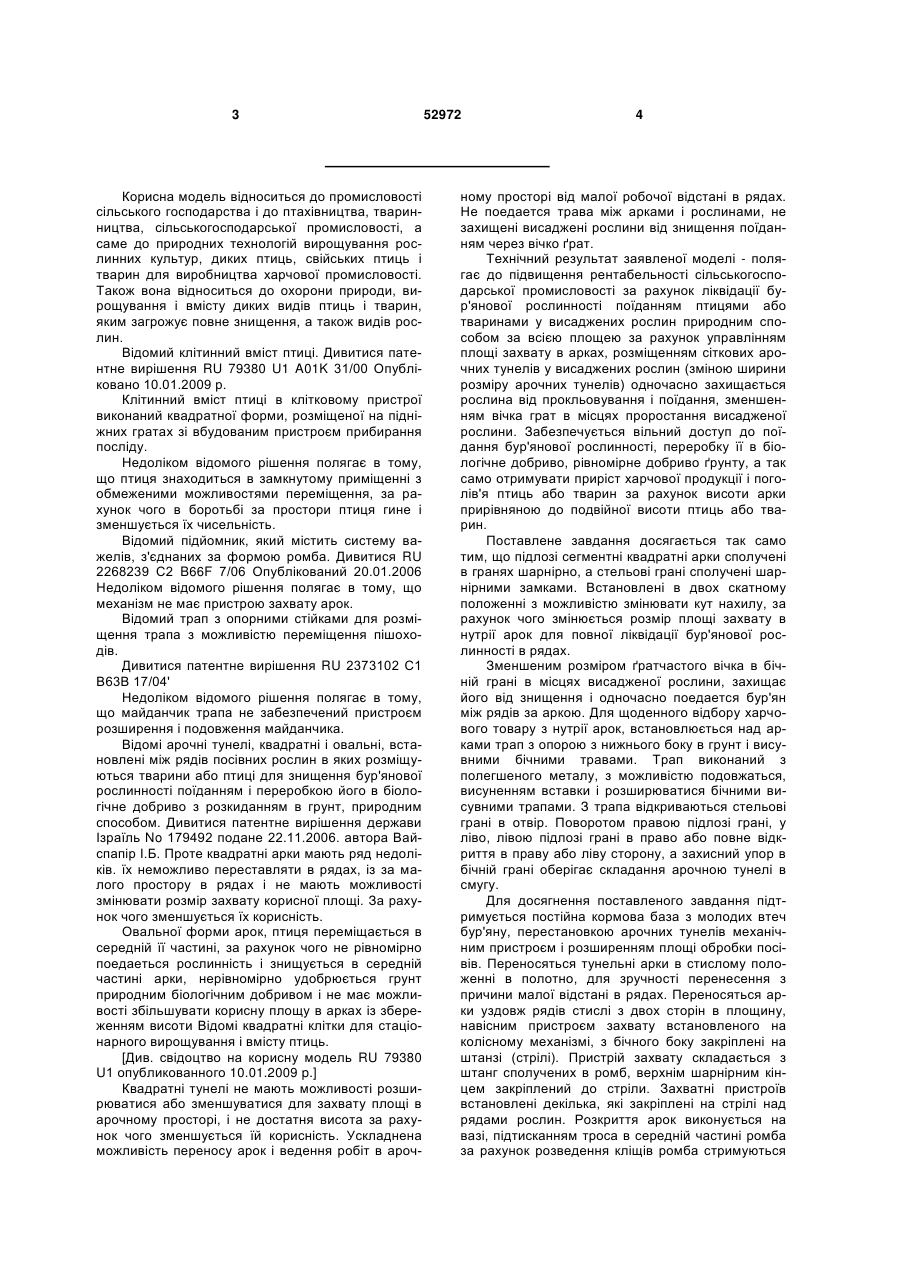

Біологічний спосіб ліквідації бур'янової рослинності за допомогою розміщення птиці в квадратних клітинних тунелях, для вирощування і утримування птиці з годуванням і поїнням з годівниць і напувалок і ліквідацією відходів життєдіяльності, транспортерним переміщенням стрічки, яка розміщена знизу клітинного тунелю, який відрізняється тим, що птиця вирощується і утримується в напівквадратних сегментних тунельних проходах, розміщених на земляному ґрунті, для поїдання бур'янової рослинності і переробляє її в біологічне добриво і рівномірно удобрює ґрунт, за рахунок переміщення птиці або тварин природним способом за всією площею в напівквадратних сегментних арках, які сполучені в гранях шарнірно із вбудованими опорними обмежувачами зсуву під квадрат для стійкої рівноваги, з поєднаною висотою сегментних напіварок, з розміщенням птиці або тварин на подвійну висоту зростання для природної необхідності збільшення чисельності птиці, із зменшеною величиною вічка ґрат в місцях проростання висадженої рослини, що запобігає діям поїдання посівної рослини, з розміщенням стельових граней в два скати з можливістю зміни кута нахилу, що мають можливість переміщати бічні грані арок для зміни розміру площі захвату всередині арок, з частковим закриттям стельових напівграней вставками із затемненого матеріалу з можливістю укриття птиці або тварин від негативних погодних дій, арки розміщені по кільцевій дорозі з декількома сполученими проходами, з декількох сторін, з можливістю збільшення швидкості переміщення для поїдання бур'янової рослинності і удобрення ґрунту, використовується можливість перенесення квадратних сегментних напіварок, рухливим транспортом з навісним підіймальним механізмом захвату, здійснюється стискуванням, декілька тунельних, сегментних квадратних, напі 2 (19) 1 3 Корисна модель відноситься до промисловості сільського господарства і до птахівництва, тваринництва, сільськогосподарської промисловості, а саме до природних технологій вирощування рослинних культур, диких птиць, свійських птиць і тварин для виробництва харчової промисловості. Також вона відноситься до охорони природи, вирощування і вмісту диких видів птиць і тварин, яким загрожує повне знищення, а також видів рослин. Відомий клітинний вміст птиці. Дивитися патентне вирішення RU 79380 U1 A01K 31/00 Опубліковано 10.01.2009 р. Клітинний вміст птиці в клітковому пристрої виконаний квадратної форми, розміщеної на підніжних гратах зі вбудованим пристроєм прибирання посліду. Недоліком відомого рішення полягає в тому, що птиця знаходиться в замкнутому приміщенні з обмеженими можливостями переміщення, за рахунок чого в боротьбі за простори птиця гине і зменшується їх чисельність. Відомий підйомник, який містить систему важелів, з'єднаних за формою ромба. Дивитися RU 2268239 С2 B66F 7/06 Опублікований 20.01.2006 Недоліком відомого рішення полягає в тому, що механізм не має пристрою захвату арок. Відомий трап з опорними стійками для розміщення трапа з можливістю переміщення пішоходів. Дивитися патентне вирішення RU 2373102 С1 В63В 17/04' Недоліком відомого рішення полягає в тому, що майданчик трапа не забезпечений пристроєм розширення і подовження майданчика. Відомі арочні тунелі, квадратні і овальні, встановлені між рядів посівних рослин в яких розміщуються тварини або птиці для знищення бур'янової рослинності поїданням і переробкою його в біологічне добриво з розкиданням в грунт, природним способом. Дивитися патентне вирішення держави Ізраїль No 179492 подане 22.11.2006. автора Вайспапір І.Б. Проте квадратні арки мають ряд недоліків. їх неможливо переставляти в рядах, із за малого простору в рядах і не мають можливості змінювати розмір захвату корисної площі. За рахунок чого зменшується їх корисність. Овальної форми арок, птиця переміщається в середній її частині, за рахунок чого не рівномірно поедаеться рослинність і знищується в середній частині арки, нерівномірно удобрюється грунт природним біологічним добривом і не має можливості збільшувати корисну площу в арках із збереженням висоти Відомі квадратні клітки для стаціонарного вирощування і вмісту птиць. [Див. свідоцтво на корисну модель RU 79380 U1 опубликованного 10.01.2009 p.] Квадратні тунелі не мають можливості розширюватися або зменшуватися для захвату площі в арочному просторі, і не достатня висота за рахунок чого зменшується їй корисність. Ускладнена можливість переносу арок і ведення робіт в ароч 52972 4 ному просторі від малої робочої відстані в рядах. Не поедается трава між арками ірослинами, не захищені висаджені рослини від знищення поїданням через вічко ґрат. Технічний результат заявленої моделі - полягає до підвищення рентабельності сільськогосподарської промисловості за рахунок ліквідації бур'янової рослинності поїданням птицями або тваринами у висаджених рослин природним способом за всією площею за рахунок управлінням площі захвату в арках, розміщенням сіткових арочних тунелів у висаджених рослин (зміною ширини розміру арочних тунелів) одночасно захищається рослина від прокльовування і поїдання, зменшенням вічка грат в місцях проростання висадженої рослини. Забезпечується вільний доступ до поїдання бур'янової рослинності, переробку її в біологічне добриво, рівномірне добриво ґрунту, а так само отримувати приріст харчової продукції і поголів'я птиць або тварин за рахунок висоти арки прирівняною до подвійної висоти птиць або тварин. Поставлене завдання досягається так само тим, що підлозі сегментні квадратні арки сполучені в гранях шарнірно, а стельові грані сполучені шарнірними замками. Встановлені в двох скатному положенні з можливістю змінювати кут нахилу, за рахунок чого змінюється розмір площі захвату в нутрії арок для повної ліквідації бур'янової рослинності в рядах. Зменшеним розміром ґратчастого вічка в бічній грані в місцях висадженої рослини, захищає його від знищення і одночасно поедается бур'ян між рядів за аркою. Для щоденного відбору харчового товару з нутрії арок, встановлюється над арками трап з опорою з нижнього боку в грунт і висувними бічними травами. Трап виконаний з полегшеного металу, з можливістю подовжаться, висуненням вставки і розширюватися бічними висувними трапами. З трапа відкриваються стельові грані в отвір. Поворотом правою підлозі грані, у ліво, лівою підлозі грані в право або повне відкриття в праву або ліву сторону, а захисний упор в бічній грані оберігає складання арочною тунелі в смугу. Для досягнення поставленого завдання підтримується постійна кормова база з молодих втеч бур'яну, перестановкою арочних тунелів механічним пристроєм і розширенням площі обробки посівів. Переносяться тунельні арки в стислому положенні в полотно, для зручності перенесення з причини малої відстані в рядах. Переносяться арки уздовж рядів стислі з двох сторін в площину, навісним пристроєм захвату встановленого на колісному механізмі, з бічного боку закріплені на штанзі (стрілі). Пристрій захвату складається з штанг сполучених в ромб, верхнім шарнірним кінцем закріплений до стріли. Захватні пристроїв встановлені декілька, які закріплені на стрілі над рядами рослин. Розкриття арок виконується на вазі, підтисканням троса в середній частині ромба за рахунок розведення кліщів ромба стримуються 5 арки на скобах, притисненням до ґрунту скоби кліщів виходять із зачеплення, конусними поверхнями пристроями. Зусиллям притиснення арки стопоряться до ґрунту загостреними штирями через п'яту притиснення. Виконані арочні тунелі, з металевої лозини зварені в грати точковою зваркою і покриті захисною плівкою. Шарнірні з'єднання виконані з потовщеної металевої лозини зігнутого в кільце з під пружинним кільцевим замком, такого, що складається з щілинного паза з пружинним вусиком закриваючий паз з обхватом довкола лозини ребра грані. Для щоденного відбору харчового товару з нутрії арок, встановлюється над арками трап з опорою з нижнього боку в грунт і висувними бічними травами. Трап виконаний з полегшеного металу, з можливістю подовжаться висувною вставкою і розширюватися бічними висувними трапами. З трапа відкриваються стельові грані в отвір і виконуються технологічні роботи, збір урожаю, догляд за птицею і відбір вторинного товару, щоденний збір яєць. Трап встановлюється на декілька арочних рядів, механізмом пересування від приводного механізму через стрілу, розставляє і прибирає трап, одночасно їм виконуються транспортні перевезення товару виробництва. На фіг. 1 змальований загальний вигляд тунелі, з торця в рядах висаджених рослин, на фіг. 2, 3, 4, 5 - змальовані стельові грані в положенні відкриття отвору в арках. На фіг. 6 - стисле положення арки в площину, на фіг. 7 - показана позиція установки арки по ширині площі захвату (вигляд з торця). На фіг. 8 – зменшений розмір вічка грат в місцях рослин, на фіг. 9 - схематично змальовані тунелі і дорога руху птиць зі встановленим трапом. На фіг. 10 - показана позиція трапа з транспортним механізмом (вигляд з боку). На фіг. 11 - змальований трап, в транспортному положенні (вигляд з верху). На фіг. 12 - показані арки в стислому положенні механізмом захвату і перенесення. На фіг. 13 - схематично показаний вигляд розкриття арок і установка за розміром ряду з розкриттям замку захвату. На фіг. 14 - розкриття замку, конусних скоб. Робота пристрою. В рядах висаджених рослин 1, (дивитися фіг. 1) встановлюються арочні тунелі 2, в яких заселяється птиця 3 яка поїдає бур'янову рослинність і біологічним природним способом удобрює грунт 4, за всією площею заселення. Полу сегментні квадратні арки, сполучені в гранях 5, шарнірно, а стельові грані 6, (дивитися фіг. 2, 3,4,5,) сполучені шарнірними замками 7. Арки встановлені в двох скатному положенні 8 з можливістю змінювати кут нахилу 9, за рахунок чого змінюється розмір площі 52972 6 10 захвату в нутрії арок для повної ліквідації бур'янової рослинності в рядах. Зменшеним розміном ґратчастого вічка 11 (дивитися фіг. 8, вигляд з боку) в бічній грані, в місцях висадженої рослини 1, захищається рослина від поїдання (знищення) і одночасно поедается бур'ян між рядів за аркою. Для щоденного відбору харчового товару з нутрії арок, встановлюється над арками трап 12, (дивитися фіг. 8, 9, 10) з опорою 13, з нижнього боку в грунт і висувними бічними травами 14. Трап виконаний з полегшеного металу, з можливістю подовжаться висувною вставкою 15, і розширюватися бічними висувними трапами. З трапа відкриваються стельові грані в отвір і виконуються технологічні роботи, збір урожаю, догляд за птицею і вторинного товару, щоденний збір яєць. Трап встановлюється на декількох арочних рядах, механізмом пересування 16, від приводного механізму через стрілу 17, розставляє і прибирає трап, одночасно їм виконуються транспортні перевезення. З метою захисту від виходу птиці з арки Стельові грані відкриваються комбінаційно. Поворотом правою підлозі, грані, в ліво, лівою підлозі грані, в право або повне відкриття в праву, або ліву сторону (дивитися фіг. 2, 3, 4, 5) відкривається отвір арки. Захисний упор 16а, в бічній грані оберігає складання арочною тунелі в смугу. Для калорійного поїдання бур'яну, підтримується постійна кормова база з молодих втеч, перестановкою арочних тунелів механічним пристроєм і для розширення площі обробки посівів. Переносяться тунельні арки в стислому положенні в полотно 17, (дивитися фіг. 12) з причини малої відстані в рядах з декількох лав. Переносяться арки уздовж рядів стислі з двох сторін в площину, навісним пристроєм захвату 18 встановленого на колісному механізмі 19, з бічного боку закріплені на штанзі 20, (стрілі). Пристрій захвату складається з штанг 21, (дивитися фіг. 13) сполучених в ромб 22, верхнім шарнірним кінцем 23, закріплений до стреле.24. Захватні пристроїв встановлені декілька, які закріплені на стрілі над рядами рослин. Розкриття арок виконується на вазі, підтисканням троса 25, в середній частині ромба за рахунок розведення кліщів 26, ромба, стримуються арки на скобах 27, притисненням до ґрунту скоби кліщів виходять із зачеплення, конусними поверхнями пристроями. Зусиллям притиснення арки стопоряться до ґрунту загостреними штирями 28, через п'яту 29, притиснення. Арочні тунелі встановлені в кільцеву дорогу з обох боків (дивитися фіг. 9) в декілька паем. У положенні перестановки арок, птиця відділяється і закривається в кільцевому блоці. Після установки арок, птиця переходить по сполучному тунелю. 7 52972 8 9 52972 10 11 Комп’ютерна верстка Г. Паяльніков 52972 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
