Спосіб посіву сільськогосподарських культур та сошник для його здійснення

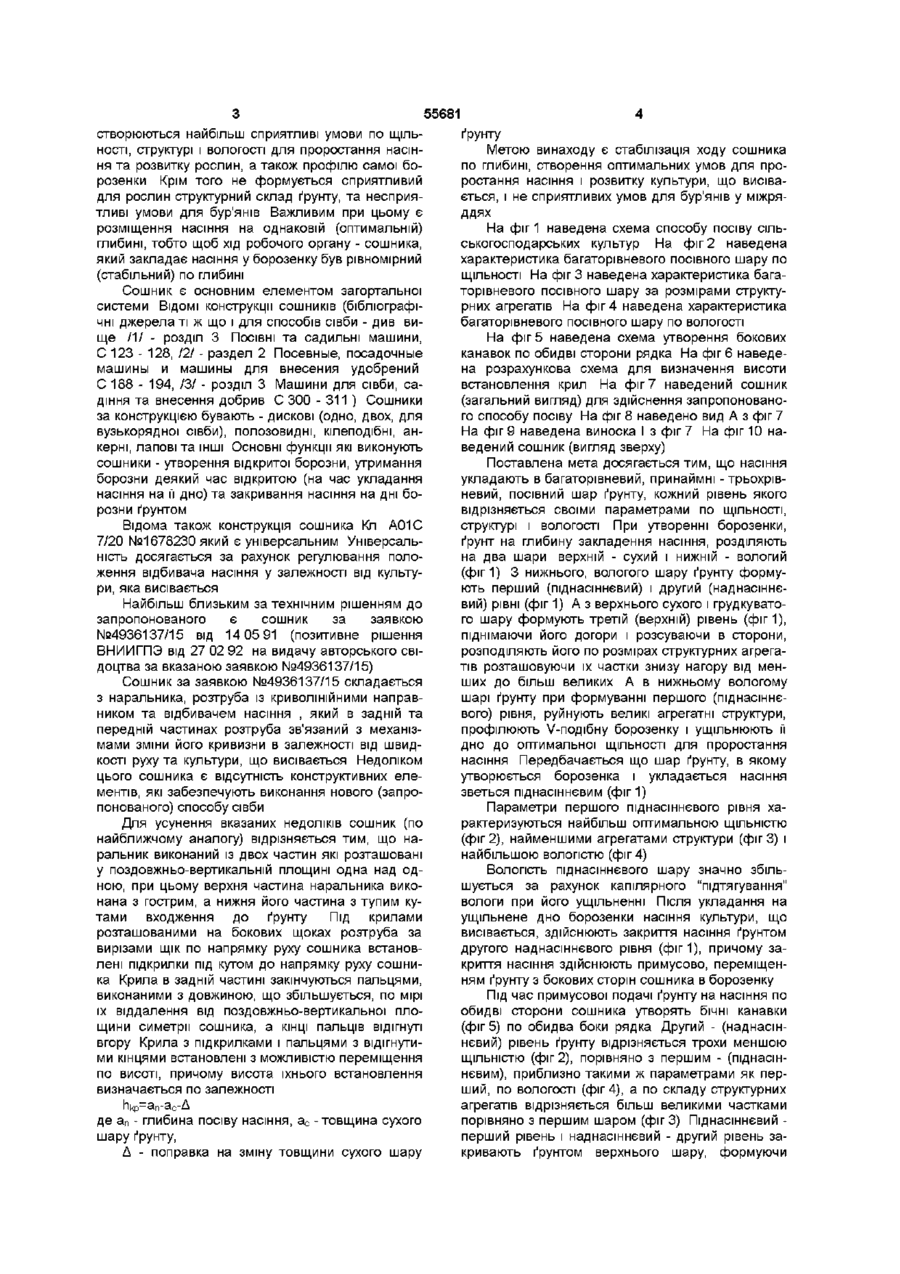

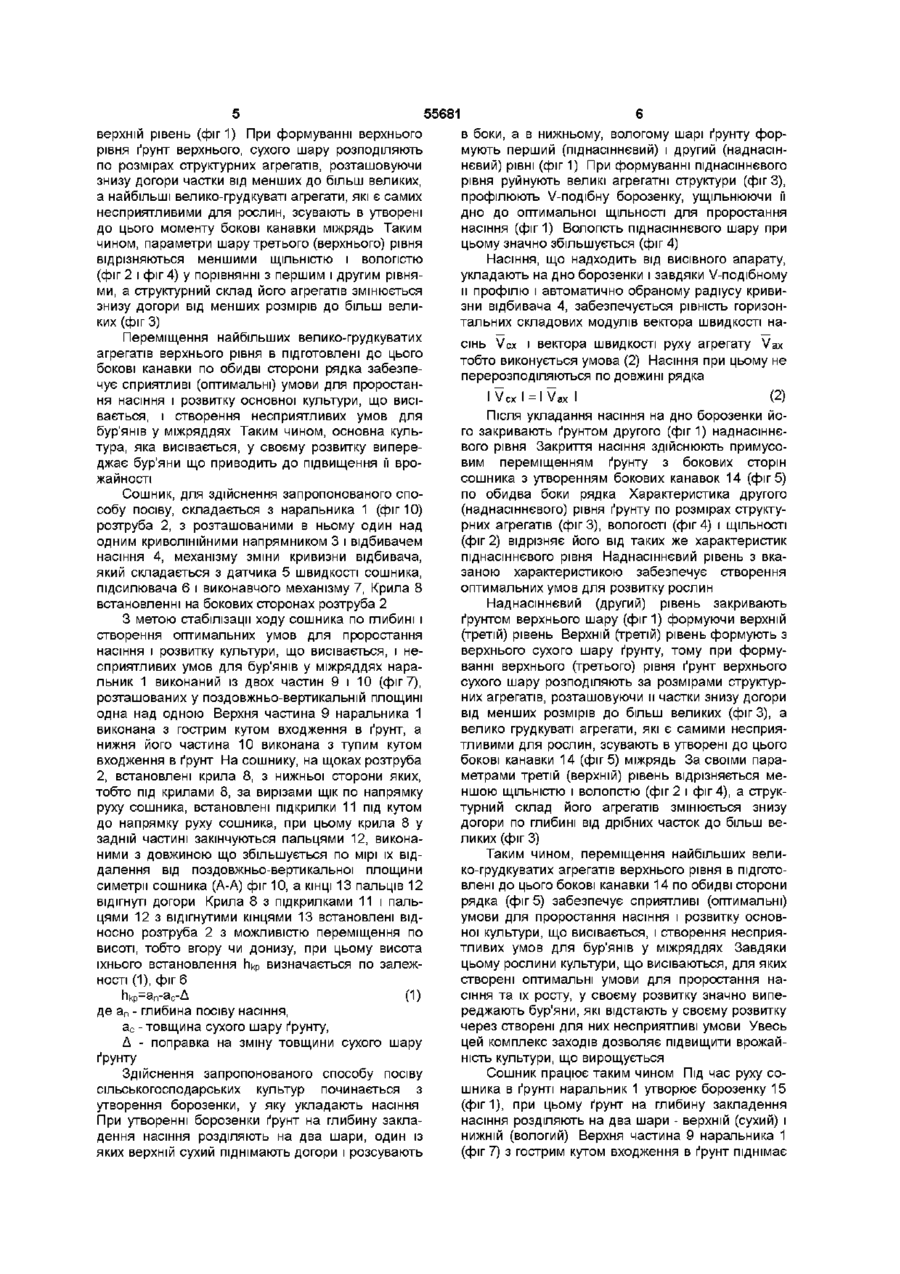

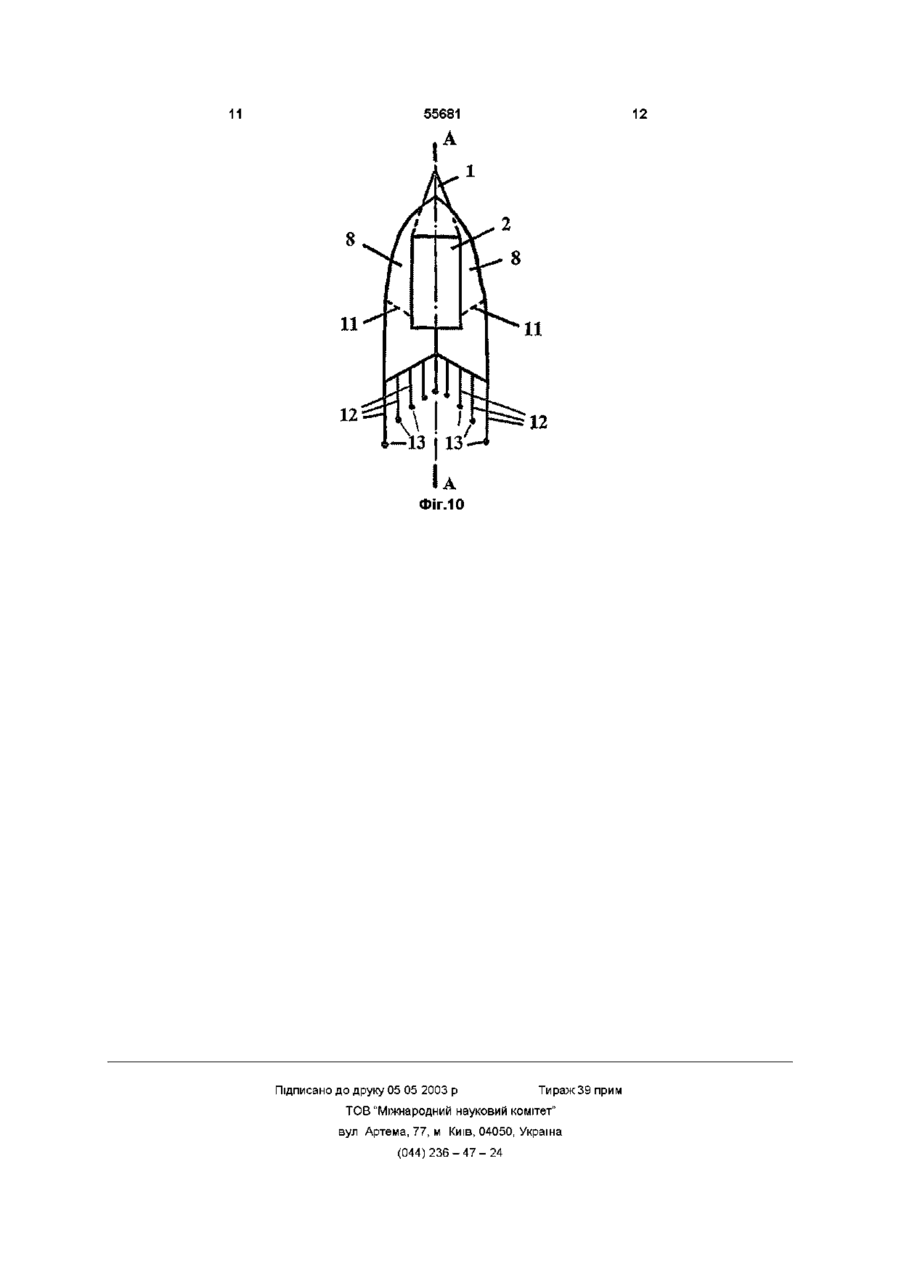

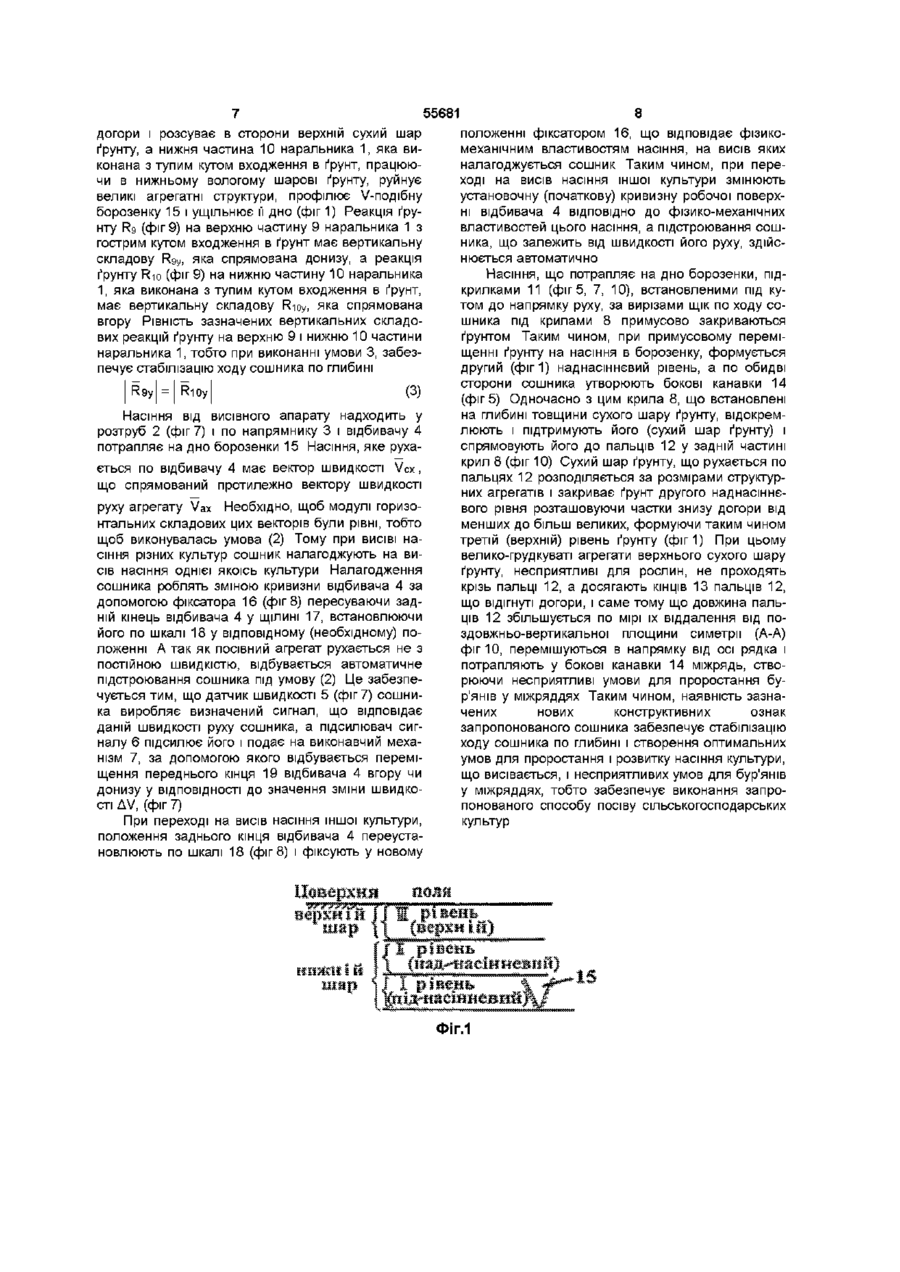

1 Спосіб посіву сільськогосподарських культур, що включає відкриття борозенки, укладання насіння на її дно, закриття насіння ґрунтом, який відрізняється тим, що насіння укладають в багаторівневий посівний шар ґрунту, кожний рівень якого відрізняється своїми параметрами по ЩІЛЬНОСТІ, структурі і вологості, при цьому при утворенні борозенки, ґрунт на глибину укладання насіння розділяють на два шари, з яких верхній сухий піднімають догори і розсувають в сторони, а в нижньому вологому шарі ґрунту руйнують великі агрегатні структури, профілюють V-подібну борозенку і ущільнюють її дно, утворюючи піднасіннєвий рівень ґрунту, на який укладають насіння, закриття насіння ґрунтом над насіннєвого рівня виконують примусово з утворенням бокових канавок по обидві сторони рядка, а з ґрунту верхнього шару формують верхній рівень, розподіляючи ґрунт за розмірами структурних агрегатів і розташовуючи їх частки знизу догори від менших до більш великих, при цьому великогрудкуваті агрегати, несприятливі для рослин, зсувають у бокові канавки міжрядь 2 Сошник для посіву сільськогосподарських культур, який в своєму складі має наральник, розтруб із криволінійними напрямником і відбивачем насіння, механізм зміни кривизни відбивача, крила на бокових щоках розтруба, який відрізняється тим, що наральник виконаний із двох частин розташованих у повздовжньо-вертикальній площині одна над одною, при цьому верхня частина наральника виконана з гострим, а нижня його частина з тупим кутами входження в ґрунт, а під крилами за вирізами щік по напрямку руху сошника встановлені підкрилки під кутом до напрямку руху сошника, а крила в задній частині закінчуються пальцями, виконаними з довжиною, що збільшується, у міру їх віддалення від повздовжньо-вертикальної площини симетрії сошника, а КІНЦІ пальців відігнуті догори, при цьому крила з підкрилками і пальцями Винахід має відношення до сільськогосподарського виробництва, зокрема до посіву сільськогосподарських культур і може бути використаним на сівалках для посіву сільськогосподарських культур ВІДОМІ способи посіву сільськогосподарських культур (1 Войтюк Д Г , Гаврилюк Г Р Сільськогосподарські машини - К Урожай , 1944 - 448с, розділ 3 ПОСІВНІ та садильні машини С 110-115), (2 Кленин Н И , Сакун В А Сельскохозяйственные и мелиоративные машины - М Колос, 1980 671с , раздел 2 Посевные, посадочные машины и машины для внесения удобрений С 155 - 161), (3 Сисолін П В та ш Сільськогосподарські машини Теоретичні основи, конструкція, проектування - К Урожай, 2001 384с , розділ 3 Машини для сівби, садіння та внесення добрив С 242 - 257) які дозволяють виконувати сівбу насіння різних культур в залежності від технології вирощування культури Наведені способи посіву включають відкриття борозенки, укладання насіння на її дно та закриття насіння ґрунтом Недоліком відомих способів посіву є те що не відслідковуються параметри шару ґрунту яким закривається насіння, тим самим, не 3 відігнутими кінцями встановлені з можливістю переміщення по висоті, причому висота їхнього встановлення визначається по залежності гіф ~ э п — а с — ~ А, де а п - глибина посіву насіння, ас - товщина сухого шару ґрунту, Д - поправка на зміну товщини сухого шару ґрунту 00 (О ю ю 55681 створюються найбільш сприятливі умови по ЩІЛЬґрунту НОСТІ, структурі і вологості для проростання насінМетою винаходу є стабілізація ходу сошника ня та розвитку рослин, а також профілю самої бопо глибині, створення оптимальних умов для пророзенки Крім того не формується сприятливий ростання насіння і розвитку культури, що висівадля рослин структурний склад ґрунту, та несприяється, і не сприятливих умов для бур'янів у міжрятливі умови для бур'янів Важливим при цьому є ддях розміщення насіння на однаковій (оптимальній) На фіг 1 наведена схема способу посіву сільглибині, тобто щоб хід робочого органу - сошника, ськогосподарських культур На фіг 2 наведена який закладає насіння у борозенку був рівномірний характеристика багаторівневого посівного шару по (стабільний) по глибині ЩІЛЬНОСТІ На фіг 3 наведена характеристика багаторівневого посівного шару за розмірами структуСошник є основним елементом загортальної рних агрегатів На фіг 4 наведена характеристика системи ВІДОМІ конструкції сошників (бібліографібагаторівневого посівного шару по вологості чні джерела ті ж що і для способів сівби - див вище / 1 / - розділ 3 ПОСІВНІ та садильні машини, На фіг 5 наведена схема утворення бокових С 123 - 128, 121 - раздел 2 Посевные, посадочные канавок по обидві сторони рядка На фіг 6 наведемашины и машины для внесения удобрений на розрахункова схема для визначення висоти С 188 - 194, /3/ - розділ З Машини для сівби, савстановлення крил На фіг 7 наведений сошник діння та внесення добрив С 300 - 311 ) Сошники (загальний вигляд) для здійснення запропонованоза конструкцією бувають - дискові (одно, двох, для го способу посіву На фіг 8 наведено вид А з фіг 7 вузькорядної сівби), полозовидні, кілеподібні, анНа фіг 9 наведена виноска І з фіг 7 На фіг 10 накерні, лапові та ІНШІ ОСНОВНІ функції які виконують ведений сошник (вигляд зверху) сошники - утворення відкритої борозни, утримання Поставлена мета досягається тим, що насіння борозни деякий час відкритою (на час укладання укладають в багаторівневий, принаймні -трьохрівнасіння на її дно) та закривання насіння на дні боневий, посівний шар ґрунту, кожний рівень якого розни ґрунтом відрізняється своїми параметрами по ЩІЛЬНОСТІ, структурі і вологості При утворенні борозенки, Відома також конструкція сошника Кп А01С ґрунт на глибину закладення насіння, розділяють 7/20 №1678230 який є універсальним Універсальна два шари верхній - сухий і нижній - вологий ність досягається за рахунок регулювання поло(фиг 1) 3 нижнього, вологого шару ґрунту формуження відбивача насіння у залежності від культують перший (піднасіннєвий) і другий (наднасіннєри, яка висівається вий) рівні (фіг 1) А з верхнього сухого і грудкуватоНайбільш близьким за технічним рішенням до го шару формують третій (верхній) рівень (фиг 1), запропонованого є сошник за заявкою піднімаючи його догори і розсуваючи в сторони, №4936137/15 від 14 05 91 (позитивне рішення розподіляють його по розмірах структурних агрегаВНИИГПЭ від 27 02 92 на видачу авторського світів розташовуючи їх частки знизу нагору від мендоцтва за вказаною заявкою №4936137/15) ших до більш великих А в нижньому вологому Сошник за заявкою №4936137/15 складається шарі ґрунту при формуванні першого (піднасіннєз наральника, розтруба із криволінійними направвого) рівня, руйнують великі агрегатні структури, ником та відбивачем насіння , який в задній та профілюють V-подібну борозенку і ущільнюють її передній частинах розтруба зв'язаний з механіздно до оптимальної ЩІЛЬНОСТІ ДЛЯ проростання мами зміни його кривизни в залежності від швиднасіння Передбачається що шар ґрунту, в якому кості руху та культури, що висівається Недоліком утворюється борозенка і укладається насіння цього сошника є відсутність конструктивних елезветься піднасіннєвим (фіг 1) ментів, які забезпечують виконання нового (запропонованого) способу сівби Параметри першого піднасіннєвого рівня характеризуються найбільш оптимальною ЩІЛЬНІСТЮ Для усунення вказаних недоліків сошник (по (фіг 2), найменшими агрегатами структури (фіг 3) і найближчому аналогу) відрізняється тим, що нанайбільшою вологістю (фіг 4) ральник виконаний із двох частин які розташовані у поздовжньо-вертикальній площині одна над одВологість піднасіннєвого шару значно збільною, при цьому верхня частина наральника викошується за рахунок капілярного "підтягування" нана з гострим, а нижня його частина з тупим кувологи при його ущільненні Після укладання на тами входження до ґрунту Під крилами ущільнене дно борозенки насіння культури, що розташованими на бокових щоках розтруба за висівається, здійснюють закриття насіння ґрунтом вирізами щік по напрямку руху сошника встановдругого наднасіннєвого рівня (фіг 1), причому залені підкрилки під кутом до напрямку руху сошникриття насіння здійснюють примусово, переміщенка Крила в задній частині закінчуються пальцями, ням ґрунту з бокових сторін сошника в борозенку виконаними з довжиною, що збільшується, по мірі Під час примусової подачі ґрунту на насіння по їх віддалення від поздовжньо-вертикальної плообидві сторони сошника утворять бічні канавки щини симетрії сошника, а КІНЦІ пальців відігнуті (фіг 5) по обидва боки рядка Другий - (наднасшвгору Крила з підкрилками і пальцями з відігнутинєвий) рівень ґрунту відрізняється трохи меншою ми кінцями встановлені з можливістю переміщення ЩІЛЬНІСТЮ (фіг 2), порівняно з першим - (піднасінпо висоті, причому висота їхнього встановлення нєвим), приблизно такими ж параметрами як первизначається по залежності ший, по вологості (фіг 4), а по складу структурних агрегатів відрізняється більш великими частками hkp=an-ac-u порівняно з першим шаром (фіг 3) Піднасіннєвий де а п - глибина посіву насіння, ас - товщина сухого перший рівень і наднасіннєвий - другий рівень зашару ґрунту, кривають ґрунтом верхнього шару, формуючи Д - поправка на зміну товщини сухого шару 55681 верхній рівень (фиг 1) При формуванні верхнього рівня ґрунт верхнього, сухого шару розподіляють по розмірах структурних агрегатів, розташовуючи знизу догори частки від менших до більш великих, а найбільші велико-грудкуваті агрегати, які є самих несприятливими для рослин, зсувають в утворені до цього моменту бокові канавки міжрядь Таким чином, параметри шару третього (верхнього) рівня відрізняються меншими ЩІЛЬНІСТЮ і вологістю (фіг 2 і фіг 4) у порівнянні з першим і другим рівнями, а структурний склад його агрегатів змінюється знизу догори від менших розмірів до більш великих (фіг 3) Переміщення найбільших велико-грудкуватих агрегатів верхнього рівня в підготовлені до цього бокові канавки по обидві сторони рядка забезпечує сприятливі (оптимальні) умови для проростання насіння і розвитку основної культури, що висівається, і створення несприятливих умов для бур'янів у міжряддях Таким чином, основна культура, яка висівається, у своєму розвитку випереджає бур'яни що приводить до підвищення її врожайності Сошник, для здійснення запропонованого способу посіву, складається з наральника 1 (фіг 10) розтруба 2, з розташованими в ньому один над одним криволінійними напрямником 3 і відбивачем насіння 4, механізму зміни кривизни відбивача, який складається з датчика 5 швидкості сошника, підсилювача 6 і виконавчого механізму 7, Крила 8 встановленні на бокових сторонах розтруба 2 З метою стабілізації ходу сошника по глибині і створення оптимальних умов для проростання насіння і розвитку культури, що висівається, і несприятливих умов для бур'янів у міжряддях наральник 1 виконаний із двох частин 9 і 10 (фіг 7), розташованих у поздовжньо-вертикальній площині одна над одною Верхня частина 9 наральника 1 виконана з гострим кутом входження в ґрунт, а нижня його частина 10 виконана з тупим кутом входження в ґрунт На сошнику, на щоках розтруба 2, встановлені крила 8, з нижньої сторони яких, тобто під крилами 8, за вирізами щік по напрямку руху сошника, встановлені підкрилки 11 під кутом до напрямку руху сошника, при цьому крила 8 у задній частині закінчуються пальцями 12, виконаними з довжиною що збільшується по мірі їх віддалення від поздовжньо-вертикальної площини симетрії сошника (А-А) фіг 10, а КІНЦІ 13 пальців 12 відігнуті догори Крила 8 з підкрилками 11 і пальцями 12 з відігнутими кінцями 13 встановлені відносно розтруба 2 з можливістю переміщення по висоті, тобто вгору чи донизу, при цьому висота їхнього встановлення hkP визначається по залежності (1), фіг 6 hkp=an-ac-u (1) де а п - глибина посіву насіння, а с - товщина сухого шару ґрунту, Д - поправка на зміну товщини сухого шару ґрунту Здійснення запропонованого способу посіву сільськогосподарських культур починається з утворення борозенки, у яку укладають насіння При утворенні борозенки ґрунт на глибину закладення насіння розділяють на два шари, один із яких верхній сухий піднімають догори і розсувають в боки, а в нижньому, вологому шарі ґрунту формують перший (піднасіннєвий) і другий (наднасшнєвий) рівні (фіг 1) При формуванні піднасіннєвого рівня руйнують великі агрегатні структури (фіг 3), профілюють V-подібну борозенку, ущільнюючи її дно до оптимальної ЩІЛЬНОСТІ ДЛЯ проростання насіння (фіг 1) Вологість піднасіннєвого шару при цьому значно збільшується (фіг 4) Насіння, що надходить від висівного апарату, укладають на дно борозенки і завдяки V-подібному и профілю і автоматично обраному радіусу кривизни відбивача 4, забезпечується рівність горизонтальних складових модулів вектора швидкості насінь Vex і вектора швидкості руху агрегату Vax тобто виконується умова (2) Насіння при цьому не перерозподіляються по довжині рядка І Vex I =l Vax I (2) Після укладання насіння на дно борозенки його закривають ґрунтом другого (фіг 1) наднасіннєвого рівня Закриття насіння здійснюють примусовим переміщенням ґрунту з бокових сторін сошника з утворенням бокових канавок 14 (фіг 5) по обидва боки рядка Характеристика другого (наднасіннєвого) рівня ґрунту по розмірах структурних агрегатів (фіг 3), вологості (фіг 4) і ЩІЛЬНОСТІ (фіг 2) відрізняє його від таких же характеристик піднасіннєвого рівня Наднасіннєвий рівень з вказаною характеристикою забезпечує створення оптимальних умов для розвитку рослин Наднасіннєвий (другий) рівень закривають ґрунтом верхнього шару (фіг 1) формуючи верхній (третій) рівень Верхній (третій) рівень формують з верхнього сухого шару ґрунту, тому при формуванні верхнього (третього) рівня ґрунт верхнього сухого шару розподіляють за розмірами структурних агрегатів, розташовуючи и частки знизу догори від менших розмірів до більш великих (фігЗ), а велико грудкуваті агрегати, які є самими несприятливими для рослин, зсувають в утворені до цього бокові канавки 14 (фіг 5) міжрядь За своїми параметрами третій (верхній) рівень відрізняється меншою ЩІЛЬНІСТЮ і вологістю (фіг 2 і фіг 4), а структурний склад його агрегатів змінюється знизу догори по глибині від дрібних часток до більш великих (фіг 3) Таким чином, переміщення найбільших велико-грудкуватих агрегатів верхнього рівня в підготовлені до цього бокові канавки 14 по обидві сторони рядка (фіг 5) забезпечує сприятливі (оптимальні) умови для проростання насіння і розвитку основної культури, що висівається, і створення несприятливих умов для бур'янів у міжряддях Завдяки цьому рослини культури, що висіваються, для яких створені оптимальні умови для проростання насіння та їх росту, у своєму розвитку значно випереджають бур'яни, які відстають у своєму розвитку через створені для них несприятливі умови Увесь цей комплекс заходів дозволяє підвищити врожайність культури, що вирощується Сошник працює таким чином Під час руху сошника в ґрунті наральник 1 утворює борозенку 15 (фіг 1), при цьому ґрунт на глибину закладення насіння розділяють на два шари - верхній (сухий) і нижній (вологий) Верхня частина 9 наральника 1 (фіг 7) з гострим кутом входження в ґрунт піднімає 55681 догори і розсуває в сторони верхній сухий шар ґрунту, а нижня частина 10 наральника 1, яка виконана з тупим кутом входження в ґрунт, працюючи в нижньому вологому шарові ґрунту, руйнує великі агрегатні структури, профілює V-подібну борозенку 15 і ущільнює її дно (фіг 1) Реакція ґрунту R9 (фіг 9) на верхню частину 9 наральника 1 з гострим кутом входження в ґрунт має вертикальну складову Rgy, яка спрямована донизу, а реакція ґрунту R-іо (фіг 9) на нижню частину 10 наральника 1, яка виконана з тупим кутом входження в ґрунт, має вертикальну складову Rioy, яка спрямована вгору РІВНІСТЬ зазначених вертикальних складових реакцій ґрунту на верхню 9 і нижню 10 частини наральника 1, тобто при виконанні умови 3, забезпечує стабілізацію ходу сошника по глибині = RION (3) Насіння від висівного апарату надходить у розтруб 2 (фіг 7) і по напрямнику 3 і відбивачу 4 потрапляє на дно борозенки 15 Насіння, яке рухається по відбивачу 4 має вектор швидкості Vex, що спрямований протилежно вектору швидкості руху агрегату Vax Необхідно, щоб модулі горизонтальних складових цих векторів були рівні, тобто щоб виконувалась умова (2) Тому при ВИСІВІ насіння різних культур сошник налагоджують на висів насіння однієї якоїсь культури Налагодження сошника роблять зміною кривизни відбивача 4 за допомогою фіксатора 16 (фіг 8) пересуваючи задній кінець відбивача 4 у ЩІЛИНІ 17, встановлюючи його по шкалі 18 у відповідному (необхідному) положенні А так як посівний агрегат рухається не з постійною швидкістю, відбувається автоматичне підстроювання сошника під умову (2) Це забезпечується тим, що датчик швидкості 5 (фіг 7) сошника виробляє визначений сигнал, що відповідає даній швидкості руху сошника, а підсилювач сигналу 6 підсилює його і подає на виконавчий механізм 7, за допомогою якого відбувається переміщення переднього кінця 19 відбивача 4 вгору чи донизу у ВІДПОВІДНОСТІ до значення зміни швидкості UV, (фіг 7) При переході на висів насіння іншої культури, положення заднього кінця відбивача 4 переустановлюють по шкалі 18 (фіг 8) і фіксують у новому 8 положенні фіксатором 16, що відповідає фізикомеханічним властивостям насіння, на висів яких налагоджується сошник Таким чином, при переході на висів насіння іншої культури змінюють установочну (початкову) кривизну робочої поверхні відбивача 4 ВІДПОВІДНО ДО фізико-механічних властивостей цього насіння, а підстроювання сошника, що залежить від швидкості його руху, здійснюється автоматично Насіння, що потрапляє на дно борозенки, підкрилками 11 (фіг 5, 7, 10), встановленими під кутом до напрямку руху, за вирізами щік по ходу сошника під крилами 8 примусово закриваються ґрунтом Таким чином, при примусовому переміщенні ґрунту на насіння в борозенку, формується другий (фиг 1) наднасіннєвий рівень, а по обидві сторони сошника утворюють бокові канавки 14 (фіг 5) Одночасно з цим крила 8, що встановлені на глибині товщини сухого шару ґрунту, відокремлюють і підтримують його (сухий шар ґрунту) і спрямовують його до пальців 12 у задній частині крил 8 (фіг 10) Сухий шар ґрунту, що рухається по пальцях 12 розподіляється за розмірами структурних агрегатів і закриває ґрунт другого наднасіннєвого рівня розташовуючи частки знизу догори від менших до більш великих, формуючи таким чином третій (верхній) рівень ґрунту (фиг 1) При цьому велико-грудкуваті агрегати верхнього сухого шару ґрунту, несприятливі для рослин, не проходять крізь пальці 12, а досягають КІНЦІВ 13 пальців 12, що відігнуті догори, і саме тому що довжина пальців 12 збільшується по мірі їх віддалення від поздовжньо-вертикальної площини симетрії (А-А) фіг 10, перемішуються в напрямку від осі рядка і потрапляють у бокові канавки 14 міжрядь, створюючи несприятливі умови для проростання бур'янів у міжряддях Таким чином, наявність зазначених нових конструктивних ознак запропонованого сошника забезпечує стабілізацію ходу сошника по глибині і створення оптимальних умов для проростання і розвитку насіння культури, що висівається, і несприятливих умов для бур'янів у міжряддях, тобто забезпечує виконання запропонованого способу посіву сільськогосподарських культур ФІГ.1 55681 10 d,M о a м' Фіг.2 0 Фіг.З W% \ a Фіг.4 ФІГ.6 Фіг.8 Фіг.9 11 12 8 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
