Система для гоління

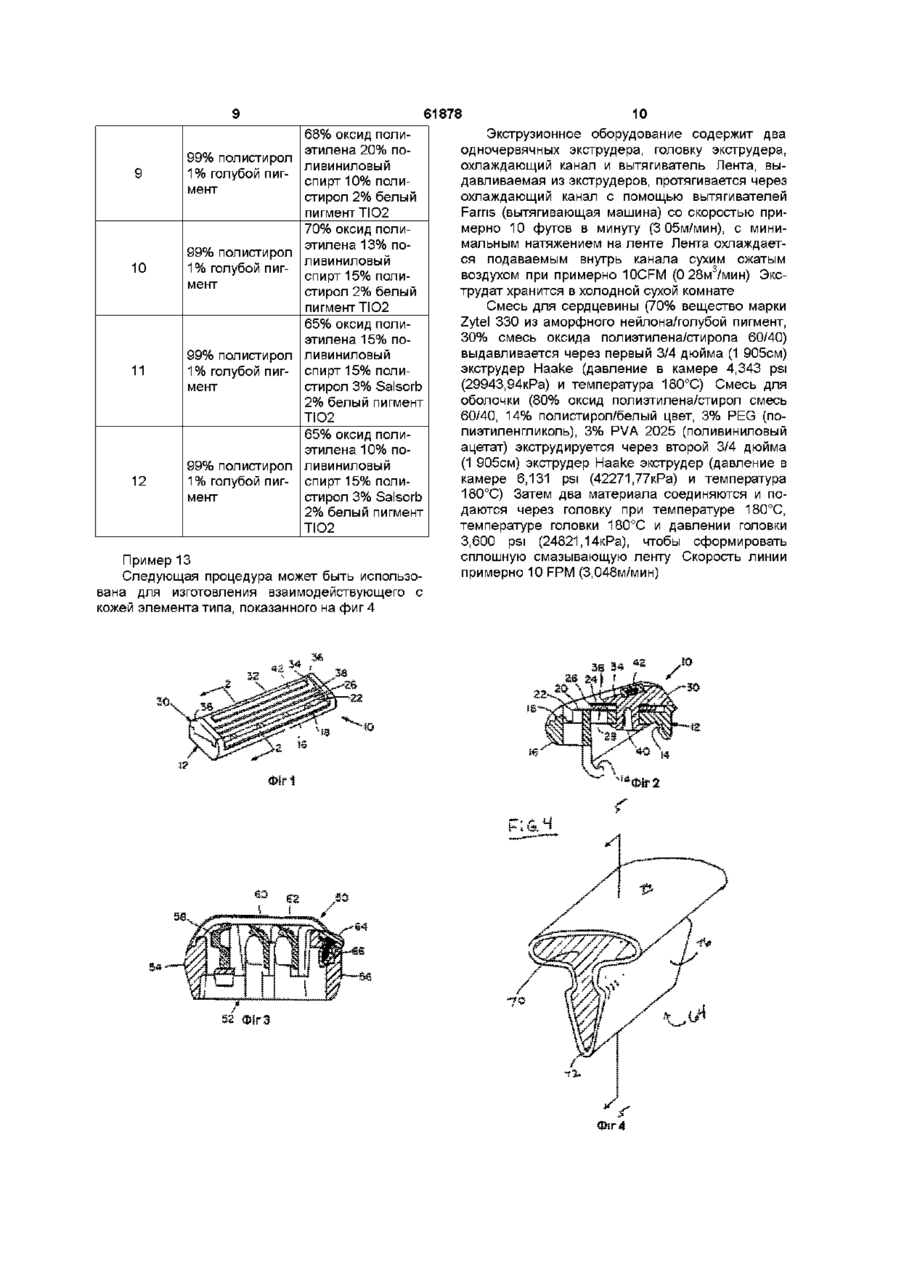

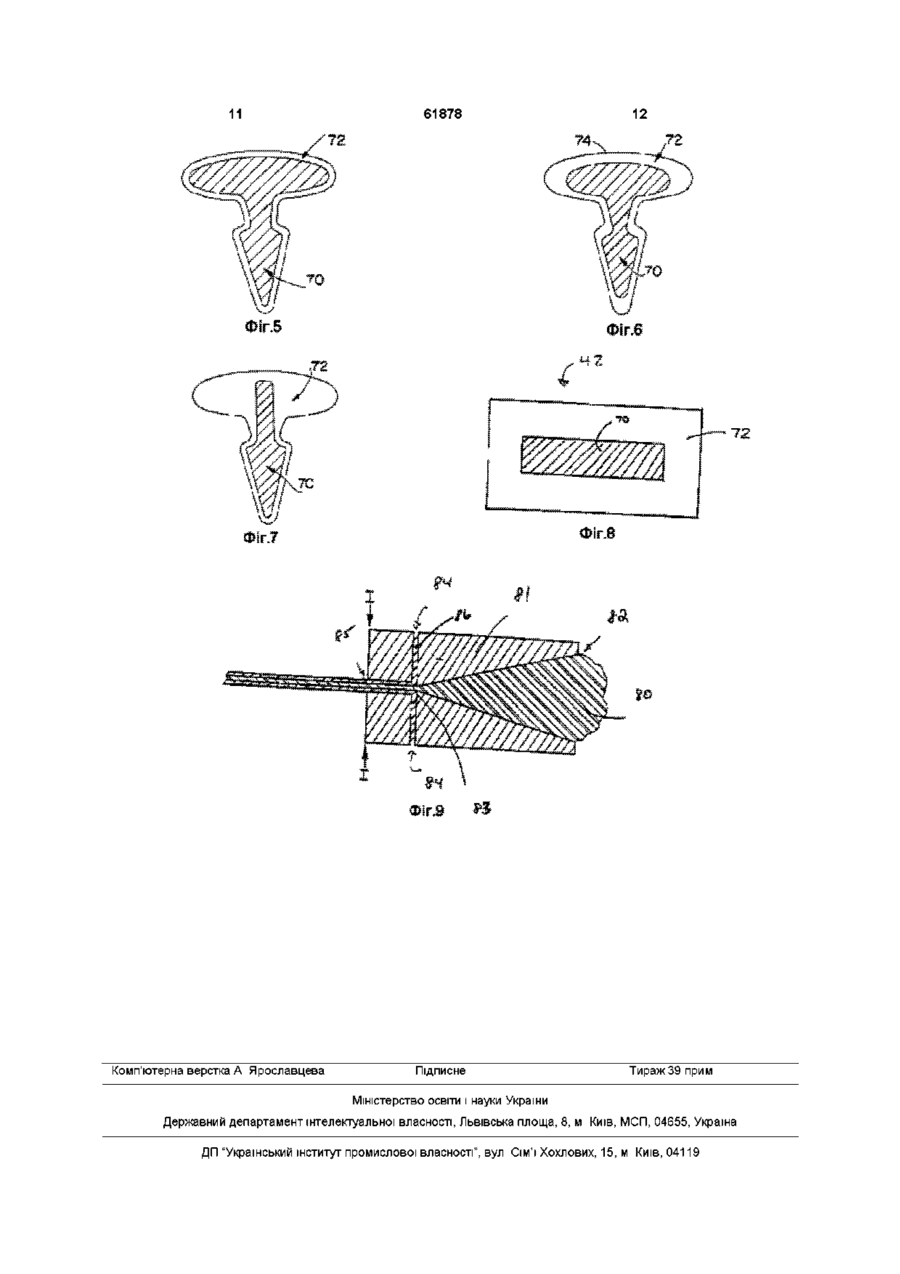

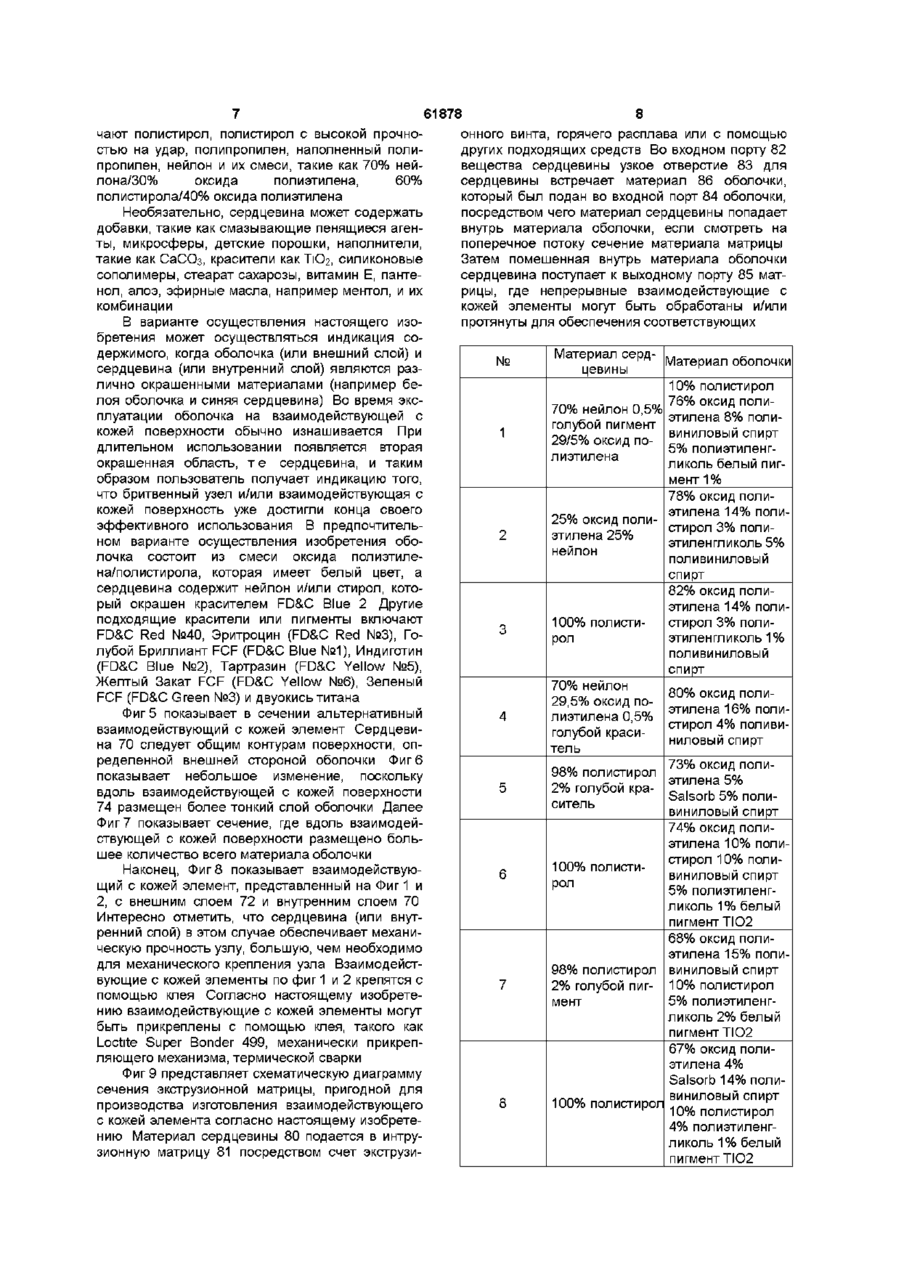

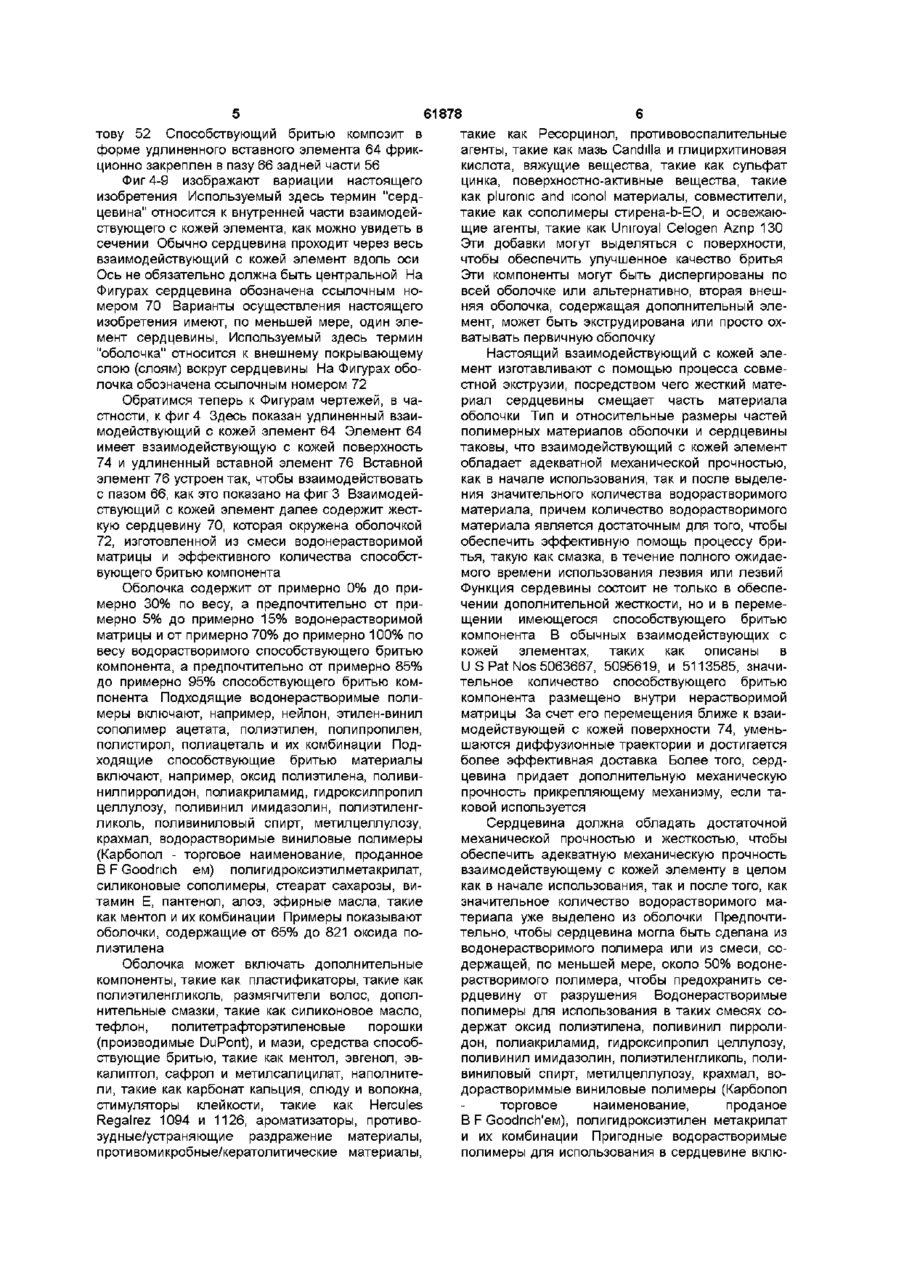

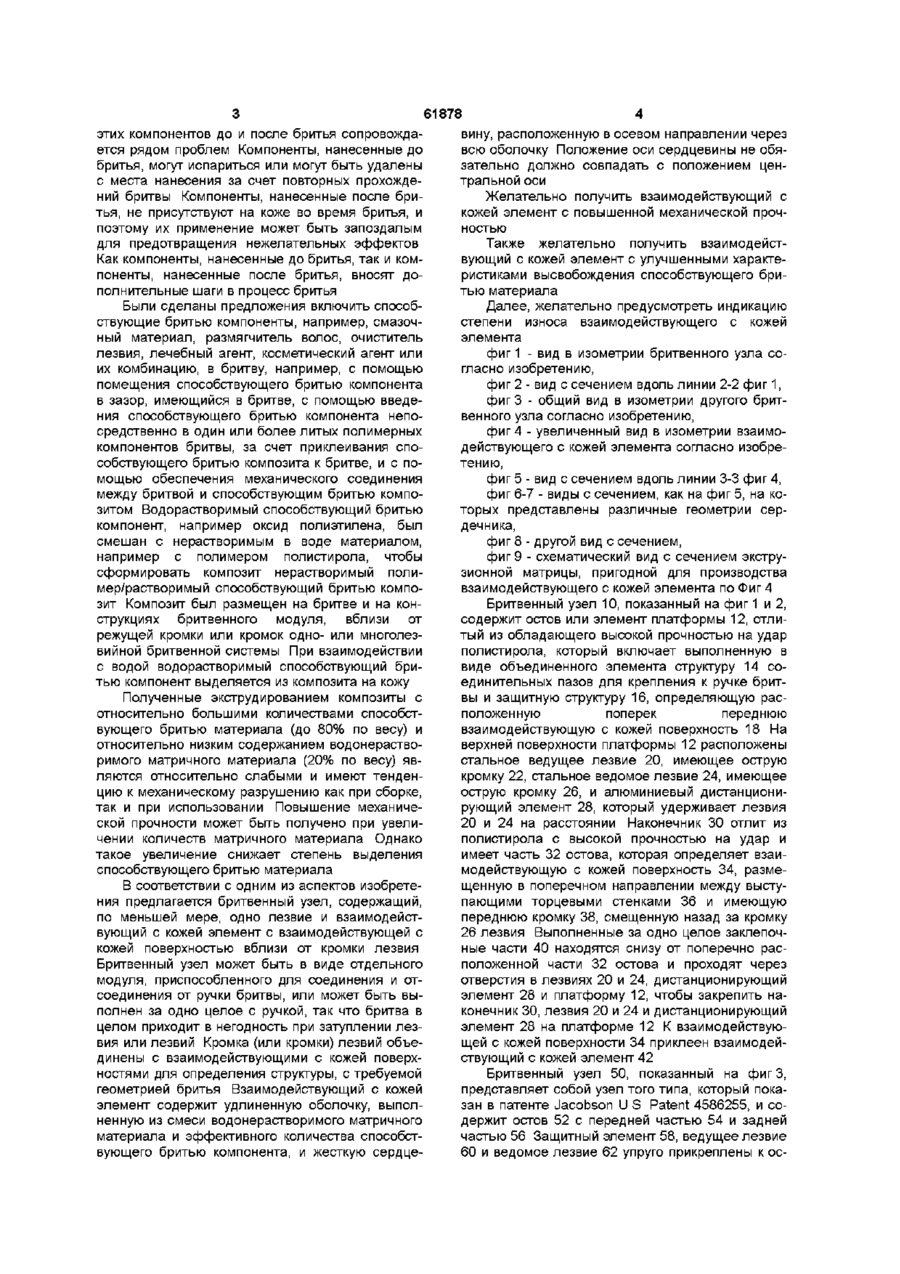

1 Взаимодействующий с кожей элемент для бритвенной системы влажного бритья, имеющий внешнюю удлиненную оболочку, в основном содержащую водорастворимый способствующий бритью компонент и дополнительно содержащую водонерастворимую матрицу, причем оболочка покрывает проходящую в осевом направлении по всей оболочке сердцевину, отличающийся тем, что сердцевина является достаточно жесткой для обеспечения механической прочности взаимодействующего с кожей элемента без его разрушения, оболочка и сердцевина имеют различные цвета, при этом оболочка выполнена с возможностью ее истирания при использовании для проявления цвета сердцевины, что служит для пользователя средством индикации истечения срока службы Изобретение относится к улучшенному взаимодействующему с кожей элементу для использования в модульных бритвенных сборках и в бритвенных системах для влажного бритья Настоящее изобретение в широком смысле слова относится к взаимодействующему с кожей наконечнику и/или к защитным поверхностям с конфигурациями, которые снижают силу трения бритвы по коже Изобретение также относится к новому способу производства взаимодействующего с кожей элемента согласно изобретению взаимодействующего с кожей элемента и/или бритвенной системы 2 Элемент по п 1, отличающийся тем, что способствующий бритью компонент содержит оксид полиэтилена 3 Элемент по п 2, отличающийся тем, что оксид полиэтилена присутствует в количестве от 65 вес % до 82 вес % 4 Элемент по любому из пп 1-3, отличающийся тем, что водонерастворимая матрица содержит нейлон, этилен винилацетат, полиэтилен, полипропилен, полистирол или полиацетил 5 Элемент по любому из пп 1-4, отличающийся тем, что сердцевина содержит, по меньшей мере, около 50 вес % водонерастворимого полимера 6 Элемент по п 5, отличающийся тем, что водонерастворимый полимер содержит полистирол, полистирол, обладающий высокой прочностью на удар, полипропилен, заполненный полипропилен, полиэтилен, нейлон 7 Элемент по любому из пп 1-6, отличающийся тем, что сердцевина дополнительно содержит водорастворимый полимер 8 Элемент по п 7, отличающийся тем, что сердцевина дополнительно содержит оксид полиэтилена 9 Бритвенная система для влажного бритья, содержащая лезвийный элемент и взаимодействующий с кожей элемент, отличающаяся тем, что взаимодействующий с кожей элемент выполнен по любому из пп 1-8 В бритвенных системах влажного типа такие факторы как сила трения лезвия по коже, сила, необходимая для перерезания волос, и раздражение ранее существующих повреждений кожи могут образовывать некоторую степень дискомфорта бритья Дискомфорт и другие проблемы, связанные с системами бритья влажного типа, могут быть снижены с помощью нанесения на кожу способствующих бритью компонентов Способствующие бритью компоненты могут быть нанесены перед, во время или после бритья Использование о 0 0 0 0 (О 61878 этих компонентов до и после бритья сопровождается рядом проблем Компоненты, нанесенные до бритья, могут испариться или могут быть удалены с места нанесения за счет повторных прохождений бритвы Компоненты, нанесенные после бритья, не присутствуют на коже во время бритья, и поэтому их применение может быть запоздалым для предотвращения нежелательных эффектов Как компоненты, нанесенные до бритья, так и компоненты, нанесенные после бритья, вносят дополнительные шаги в процесс бритья Были сделаны предложения включить способствующие бритью компоненты, например, смазочный материал, размягчитель волос, очиститель лезвия, лечебный агент, косметический агент или их комбинацию, в бритву, например, с помощью помещения способствующего бритью компонента в зазор, имеющийся в бритве, с помощью введения способствующего бритью компонента непосредственно в один или более литых полимерных компонентов бритвы, за счет приклеивания способствующего бритью композита к бритве, и с помощью обеспечения механического соединения между бритвой и способствующим бритью композитом Водорастворимый способствующий бритью компонент, например оксид полиэтилена, был смешан с нерастворимым в воде материалом, например с полимером полистирола, чтобы сформировать композит нерастворимый полимер/растворимый способствующий бритью композит Композит был размещен на бритве и на конструкциях бритвенного модуля, вблизи от режущей кромки или кромок одно- или многолезвийной бритвенной системы При взаимодействии с водой водорастворимый способствующий бритью компонент выделяется из композита на кожу Полученные экструдированием композиты с относительно большими количествами способствующего бритью материала (до 80% по весу) и относительно низким содержанием водонерастворимого матричного материала (20% по весу) являются относительно слабыми и имеют тенденцию к механическому разрушению как при сборке, так и при использовании Повышение механической прочности может быть получено при увеличении количеств матричного материала Однако такое увеличение снижает степень выделения способствующего бритью материала В соответствии с одним из аспектов изобретения предлагается бритвенный узел, содержащий, по меньшей мере, одно лезвие и взаимодействующий с кожей элемент с взаимодействующей с кожей поверхностью вблизи от кромки лезвия Бритвенный узел может быть в виде отдельного модуля, приспособленного для соединения и отсоединения от ручки бритвы, или может быть выполнен за одно целое с ручкой, так что бритва в целом приходит в негодность при затуплении лезвия или лезвий Кромка (или кромки) лезвий объединены с взаимодействующими с кожей поверхностями для определения структуры, с требуемой геометрией бритья Взаимодействующий с кожей элемент содержит удлиненную оболочку, выполненную из смеси водонерастворимого матричного материала и эффективного количества способствующего бритью компонента, и жесткую сердце вину, расположенную в осевом направлении через всю оболочку Положение оси сердцевины не обязательно должно совпадать с положением центральной оси Желательно получить взаимодействующий с кожей элемент с повышенной механической прочностью Также желательно получить взаимодействующий с кожей элемент с улучшенными характеристиками высвобождения способствующего бритью материала Далее, желательно предусмотреть индикацию степени износа взаимодействующего с кожей элемента фиг 1 - вид в изометрии бритвенного узла согласно изобретению, фиг 2 - вид с сечением вдоль линии 2-2 фиг 1, фигЗ - общий вид в изометрии другого бритвенного узла согласно изобретению, фиг 4 - увеличенный вид в изометрии взаимодействующего с кожей элемента согласно изобретению, фиг 5 - вид с сечением вдоль линии 3-3 фиг 4, фиг 6-7 - виды с сечением, как на фиг 5, на которых представлены различные геометрии сердечника, фиг 8 - другой вид с сечением, фиг 9 - схематический вид с сечением экструзионной матрицы, пригодной для производства взаимодействующего с кожей элемента по Фиг 4 Бритвенный узел 10, показанный на фиг 1 и 2, содержит остов или элемент платформы 12, отлитый из обладающего высокой прочностью на удар полистирола, который включает выполненную в виде объединенного элемента структуру 14 соединительных пазов для крепления к ручке бритвы и защитную структуру 16, определяющую расположенную поперек переднюю взаимодействующую с кожей поверхность 18 На верхней поверхности платформы 12 расположены стальное ведущее лезвие 20, имеющее острую кромку 22, стальное ведомое лезвие 24, имеющее острую кромку 26, и алюминиевый дистанционирующий элемент 28, который удерживает лезвия 20 и 24 на расстоянии Наконечник 30 отлит из полистирола с высокой прочностью на удар и имеет часть 32 остова, которая определяет взаимодействующую с кожей поверхность 34, размещенную в поперечном направлении между выступающими торцевыми стенками 36 и имеющую переднюю кромку 38, смещенную назад за кромку 26 лезвия Выполненные за одно целое заклепочные части 40 находятся снизу от поперечно расположенной части 32 остова и проходят через отверстия в лезвиях 20 и 24, дистанционирующий элемент 28 и платформу 12, чтобы закрепить наконечник 30, лезвия 20 и 24 и дистанционирующий элемент 28 на платформе 12 К взаимодействующей с кожей поверхности 34 приклеен взаимодействующий с кожей элемент 42 Бритвенный узел 50, показанный на фиг 3, представляет собой узел того типа, который показан в патенте Jacobson U S Patent 4586255, и содержит остов 52 с передней частью 54 и задней частью 56 Защитный элемент 58, ведущее лезвие 60 и ведомое лезвие 62 упруго прикреплены к ос тову 52 Способствующий бритью композит в форме удлиненного вставного элемента 64 фрикционно закреплен в пазу 66 задней части 56 Фиг 4-9 изображают вариации настоящего изобретения Используемый здесь термин "сердцевина" относится к внутренней части взаимодействующего с кожей элемента, как можно увидеть в сечении Обычно сердцевина проходит через весь взаимодействующий с кожей элемент вдоль оси Ось не обязательно должна быть центральной На Фигурах сердцевина обозначена ссылочным номером 70 Варианты осуществления настоящего изобретения имеют, по меньшей мере, один элемент сердцевины, Используемый здесь термин "оболочка" относится к внешнему покрывающему слою (слоям) вокруг сердцевины На Фигурах оболочка обозначена ссылочным номером 72 Обратимся теперь к Фигурам чертежей, в частности, к фиг 4 Здесь показан удлиненный взаимодействующий с кожей элемент 64 Элемент 64 имеет взаимодействующую с кожей поверхность 74 и удлиненный вставной элемент 76 Вставной элемент 76 устроен так, чтобы взаимодействовать с пазом 66, как это показано на фиг 3 Взаимодействующий с кожей элемент далее содержит жесткую сердцевину 70, которая окружена оболочкой 72, изготовленной из смеси водонерастворимой матрицы и эффективного количества способствующего бритью компонента Оболочка содержит от примерно 0% до примерно 30% по весу, а предпочтительно от примерно 5% до примерно 15% водонерастворимой матрицы и от примерно 70% до примерно 100% по весу водорастворимого способствующего бритью компонента, а предпочтительно от примерно 85% до примерно 95% способствующего бритью компонента Подходящие водонерастворимые полимеры включают, например, нейлон, этилен-винил сополимер ацетата, полиэтилен, полипропилен, полистирол, полиацеталь и их комбинации Подходящие способствующие бритью материалы включают, например, оксид полиэтилена, поливинилпирролидон, полиакриламид, гидроксилпропил целлулозу, поливинил имидазолин, полиэтиленгликоль, поливиниловый спирт, метил целлулозу, крахмал, водорастворимые виниловые полимеры (Карбопол - торговое наименование, проданное В F Goodrich ем) полигидроксиэтилметакрилат, силиконовые сополимеры, стеарат сахарозы, витамин Е, пантенол, алоэ, эфирные масла, такие как ментол и их комбинации Примеры показывают оболочки, содержащие от 65% до 821 оксида полиэтилена Оболочка может включать дополнительные компоненты, такие как пластификаторы, такие как полиэтиленгликоль, размягчители волос, дополнительные смазки, такие как силиконовое масло, тефлон, политетрафторэтиленовые порошки (производимые DuPont), и мази, средства способствующие бритью, такие как ментол, эвгенол, эвкалиптол, сафрол и метилсалицилат, наполнители, такие как карбонат кальция, слюду и волокна, стимуляторы клейкости, такие как Hercules Regalrez 1094 и 1126, ароматизаторы, противозудные/устраняющие раздражение материалы, противомикробные/кератолитические материалы, 61878 такие как Ресорцинол, противовоспалительные агенты, такие как мазь Candilla и глицирхитиновая кислота, вяжущие вещества, такие как сульфат цинка, поверхностно-активные вещества, такие как pluromc and iconol материалы, совместители, такие как сополимеры стирена-b-EO, и освежающие агенты, такие как Umroyal Celogen Aznp 130 Эти добавки могут выделяться с поверхности, чтобы обеспечить улучшенное качество бритья Эти компоненты могут быть диспергированы по всей оболочке или альтернативно, вторая внешняя оболочка, содержащая дополнительный элемент, может быть экструдирована или просто охватывать первичную оболочку Настоящий взаимодействующий с кожей элемент изготавливают с помощью процесса совместной экструзии, посредством чего жесткий материал сердцевины смещает часть материала оболочки Тип и относительные размеры частей полимерных материалов оболочки и сердцевины таковы, что взаимодействующий с кожей элемент обладает адекватной механической прочностью, как в начале использования, так и после выделения значительного количества водорастворимого материала, причем количество водорастворимого материала является достаточным для того, чтобы обеспечить эффективную помощь процессу бритья, такую как смазка, в течение полного ожидаемого времени использования лезвия или лезвий Функция сердевины состоит не только в обеспечении дополнительной жесткости, но и в перемещении имеющегося способствующего бритью компонента В обычных взаимодействующих с кожей элементах, таких как описаны в U S Pat Nos 5063667, 5095619, и 5113585, значительное количество способствующего бритью компонента размещено внутри нерастворимой матрицы За счет его перемещения ближе к взаимодействующей с кожей поверхности 74, уменьшаются диффузионные траектории и достигается более эффективная доставка Более того, сердцевина придает дополнительную механическую прочность прикрепляющему механизму, если таковой используется Сердцевина должна обладать достаточной механической прочностью и жесткостью, чтобы обеспечить адекватную механическую прочность взаимодействующему с кожей элементу в целом как в начале использования, так и после того, как значительное количество водорастворимого материала уже выделено из оболочки Предпочтительно, чтобы сердцевина могла быть сделана из водонерастворимого полимера или из смеси, содержащей, по меньшей мере, около 50% водонерастворимого полимера, чтобы предохранить сердцевину от разрушения Водонерастворимые полимеры для использования в таких смесях содержат оксид полиэтилена, поливинил пирролидон, полиакриламид, гидроксипропил целлулозу, поливинил имидазолин, полиэтиленгликоль, поливиниловый спирт, метилцеллулозу, крахмал, водораствориммые виниловые полимеры (Карбопол торговое наименование, проданое В F Goodnch'eM), полигидроксиэтилен метакрилат и их комбинации Пригодные водорастворимые полимеры для использования в сердцевине вклю 61878 чают полистирол, полистирол с высокой прочностью на удар, полипропилен, наполненный полипропилен, нейлон и их смеси, такие как 70% нейлона/30% оксида полиэтилена, 60% полистирола/40% оксида полиэтилена Необязательно, сердцевина может содержать добавки, такие как смазывающие пенящиеся агенты, микросферы, детские порошки, наполнители, такие как СаСОз, красители как ТЮг, силиконовые сополимеры, стеарат сахарозы, витамин Е, пантенол, алоэ, эфирные масла, например ментол, и их комбинации В варианте осуществления настоящего изобретения может осуществляться индикация содержимого, когда оболочка (или внешний слой) и сердцевина (или внутренний слой) являются различно окрашенными материалами (например белоя оболочка и синяя сердцевина) Во время эксплуатации оболочка на взаимодействующей с кожей поверхности обычно изнашивается При длительном использовании появляется вторая окрашенная область, т е сердцевина, и таким образом пользователь получает индикацию того, что бритвенный узел и/или взаимодействующая с кожей поверхность уже достигли конца своего эффективного использования В предпочтительном варианте осуществления изобретения оболочка состоит из смеси оксида полиэтилена/полистирола, которая имеет белый цвет, а сердцевина содержит нейлон и/или стирол, который окрашен красителем FD&C Blue 2 Другие подходящие красители или пигменты включают FD&C Red №40, Эритроцин (FD&C Red №3), Голубой Бриллиант FCF (FD&C Blue №1), Индиготин (FD&C Blue №2), Тартразин (FD&C Yellow №5), Желтый Закат FCF (FD&C Yellow №6), Зеленый FCF (FD&C Green №3) и двуокись титана Фиг 5 показывает в сечении альтернативный взаимодействующий с кожей элемент Сердцевина 70 следует общим контурам поверхности, определенной внешней стороной оболочки Фиг 6 показывает небольшое изменение, поскольку вдоль взаимодействующей с кожей поверхности 74 размещен более тонкий слой оболочки Далее Фиг 7 показывает сечение, где вдоль взаимодействующей с кожей поверхности размещено большее количество всего материала оболочки Наконец, Фиг 8 показывает взаимодействующий с кожей элемент, представленный на Фиг 1 и 2, с внешним слоем 72 и внутренним слоем 70 Интересно отметить, что сердцевина (или внутренний слой) в этом случае обеспечивает механическую прочность узлу, большую, чем необходимо для механического крепления узла Взаимодействующие с кожей элементы по фиг 1 и 2 крепятся с помощью клея Согласно настоящему изобретению взаимодействующие с кожей элементы могут быть прикреплены с помощью клея, такого как Loctite Super Bonder 499, механически прикрепляющего механизма, термической сварки Фиг 9 представляет схематическую диаграмму сечения экструзионной матрицы, пригодной для производства изготовления взаимодействующего с кожей элемента согласно настоящему изобретению Материал сердцевины 80 подается в интрузионную матрицу 81 посредством счет экструзи 8 онного винта, горячего расплава или с помощью других подходящих средств Во входном порту 82 вещества сердцевины узкое отверстие 83 для сердцевины встречает материал 86 оболочки, который был подан во входной порт 84 оболочки, посредством чего материал сердцевины попадает внутрь материала оболочки, если смотреть на поперечное потоку сечение материала матрицы Затем помешенная внутрь материала оболочки сердцевина поступает к выходному порту 85 матрицы, где непрерывные взаимодействующие с кожей элементы могут быть обработаны и/или протянуты для обеспечения соответствующих № 1 2 3 4 5 6 7 8 Материал сердМатериал оболочки цевины 10% полистирол 76% оксид поли70% нейлон 0,5% этилена 8% полиголубой пигмент виниловый спирт 29/5% оксид по5% полиэтиленглиэтилена ликоль белый пигмент 1 % 78% оксид полиэтилена 14% поли25% оксид полистирол 3% полиэтилена 25% этиленгликоль 5% нейлон поливиниловый спирт 82% оксид полиэтилена 14% полистирол 3% поли100% полистиэтиленгликоль 1% рол поливиниловый спирт 70% нейлон 80% оксид поли29,5% оксид поэтилена 16% полилиэтилена 0,5% стирол 4% поливиголубой красиниловый спирт тель 73% оксид поли98% полистирол этилена 5% 2% голубой краSalsorb 5% полиситель виниловый спирт 74% оксид полиэтилена 10% полистирол 10% поли100% полистивиниловый спирт рол 5% полиэтиленгликоль 1% белый пигмент ТЮ2 68% оксид полиэтилена 15% поли98% полистирол виниловый спирт 2% голубой пиг- 10% полистирол 5% полиэтиленгмент ликоль 2% белый пигмент ТЮ2 67% оксид полиэтилена 4% Salsorb 14% поливиниловый спирт 100% полистирол 10% полистирол 4% полиэтиленгликоль 1% белый пигмент ТЮ2 61878 9 99% полистирол 1% голубой пигмент 10 99% полистирол 1% голубой пигмент 11 99% полистирол 1% голубой пигмент 12 99% полистирол 1% голубой пигмент 68% оксид полиэтилена 20% поливиниловый спирт 10% полистирол 2% белый пигмент ТЮ2 70% оксид полиэтилена 13% поливиниловый спирт 15% полистирол 2% белый пигмент ТЮ2 65% оксид полиэтилена 15% поливиниловый спирт 15% полистирол 3% Salsorb 2% белый пигмент ТЮ2 65% оксид полиэтилена 10% поливиниловый спирт 15% полистирол 3% Salsorb 2% белый пигмент ТЮ2 Пример 13 Следующая процедура может быть использована для изготовления взаимодействующего с кожей элемента типа, показанного на фиг 4 10 Экструзионное оборудование содержит два одночервячных экструдера, головку экструдера, охлаждающий канал и вытягиватель Лента, выдавливаемая из экструдеров, протягивается через охлаждающий канал с помощью вытягивателей Farns (вытягивающая машина) со скоростью примерно 10 футов в минуту (3 05м/мин), с минимальным натяжением на ленте Лента охлаждается подаваемым внутрь канала сухим сжатым 3 воздухом при примерно 10CFM (0 28м /мин) Экструдат хранится в холодной сухой комнате Смесь для сердцевины (70% вещество марки Zytel 330 из аморфного ней лона/гол убой пигмент, 30% смесь оксида полиэтилена/стирола 60/40) выдавливается через первый 3/4 дюйма (1 905см) экструдер Нааке (давление в камере 4,343 psi (29943,94кРа) и температура 180°С) Смесь для оболочки (80% оксид полиэтилена/стирол смесь 60/40, 14% полистирол/белый цвет, 3% PEG (полиэтиленгликоль), 3% PVA 2025 (поливиниловый ацетат) экструдируется через второй 3/4 дюйма (1 905см) экструдер Нааке экструдер (давление в камере 6,131 psi (42271,77кРа) и температура 180°С) Затем два материала соединяются и подаются через головку при температуре 180°С, температуре головки 180°С и давлении головки 3,600 psi (24821,14кРа), чтобы сформировать сплошную смазывающую ленту Скорость линии примерно 10 FPM (3,048м/мин) 11 Комп'ютерна верстка А Ярославцева 61878 Підписне 12 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
