Спосіб контролю складу матеріалів за їх діелектричною проникністю на нвч та пристрій для його здійснення

1. Спосіб контролю складу матеріалів за їх діелектричною проникністю на НВЧ, заснований на порівнянні діелектричних проникностей матеріалу, що контролюється, та еталонного матеріалу, який включає введення першого і другого первинних перетворювачів у взаємодію з еталонним матеріалом і матеріалом, що контролюється, відповідно, синфазну подачу НВЧ-сигналу на кожен із перетворювачів, порівняння фаз коефіцієнтів передачі первинних перетворювачів, формування електричного вихідного сигналу, що залежить від співвідношення зазначених діелектричних проникностей, який відрізняється тим, що еталонний матеріал та матеріал, що контролюється, вводять у взаємодію з локалізованими зовнішніми електромагнітними полями первинних перетворювачів резонансного типу, настроюють частоту НВЧ-генератора на резонансну частоту першого перетворювача, який взаємодіє з еталонним матеріалом, перетворюють різницю фаз коефіцієнтів передачі перетворювачів, обумовлену різницею їх резонансних частот, у вихідний електричний сигнал, при цьому попередньо ступінь зв'язку електромагнітних полів обох первинних перетворювачів із матеріалом вибирають однаковим і таким, щоб забезпечувалась з необхідною точністю лінійність перетворення, а різниця резонансних частот перетворювачів при цьому не перевищувала половину смуги їх пропускання при заданому граничноприпустимому відхиленні складу матеріалу, що контролюється, від еталонного.

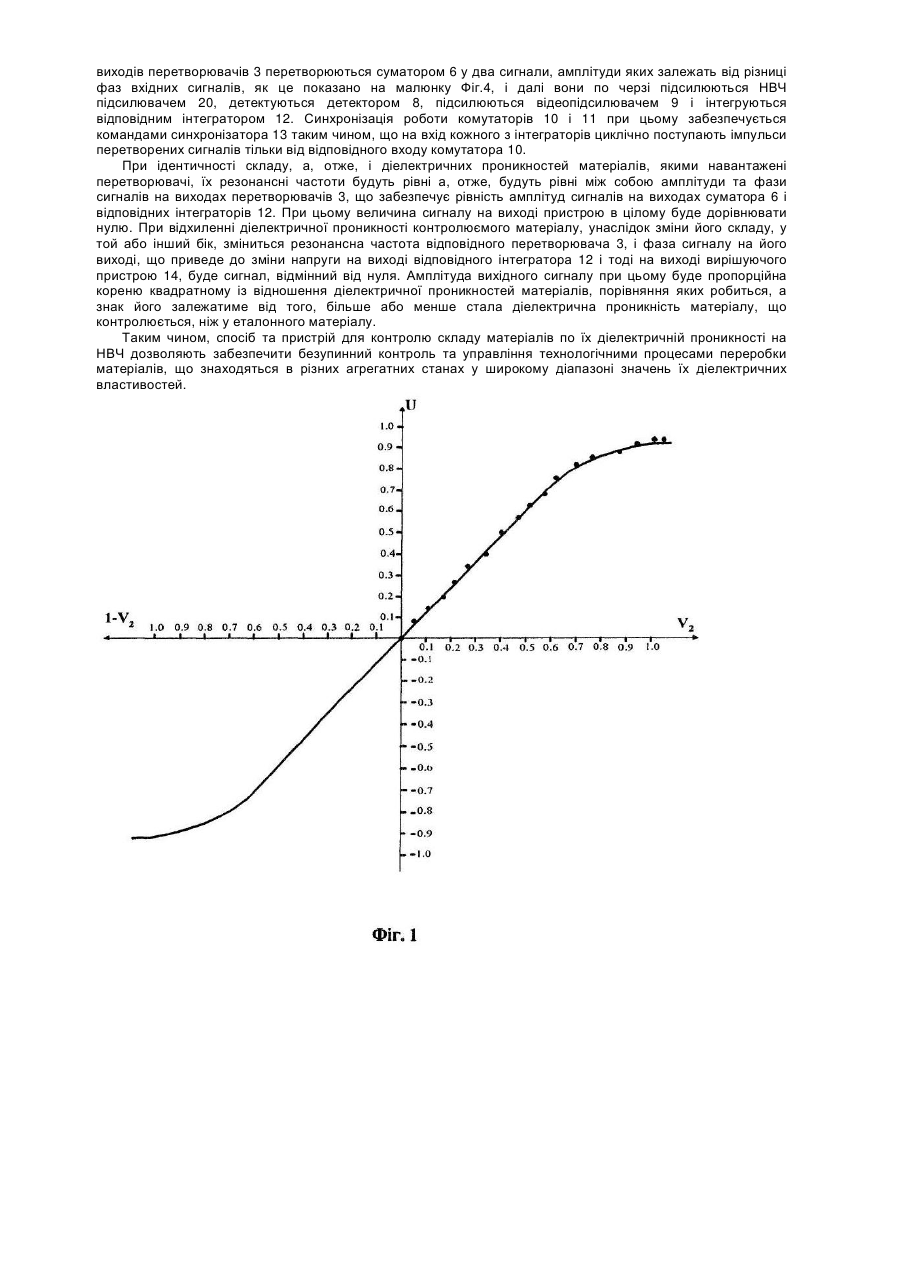

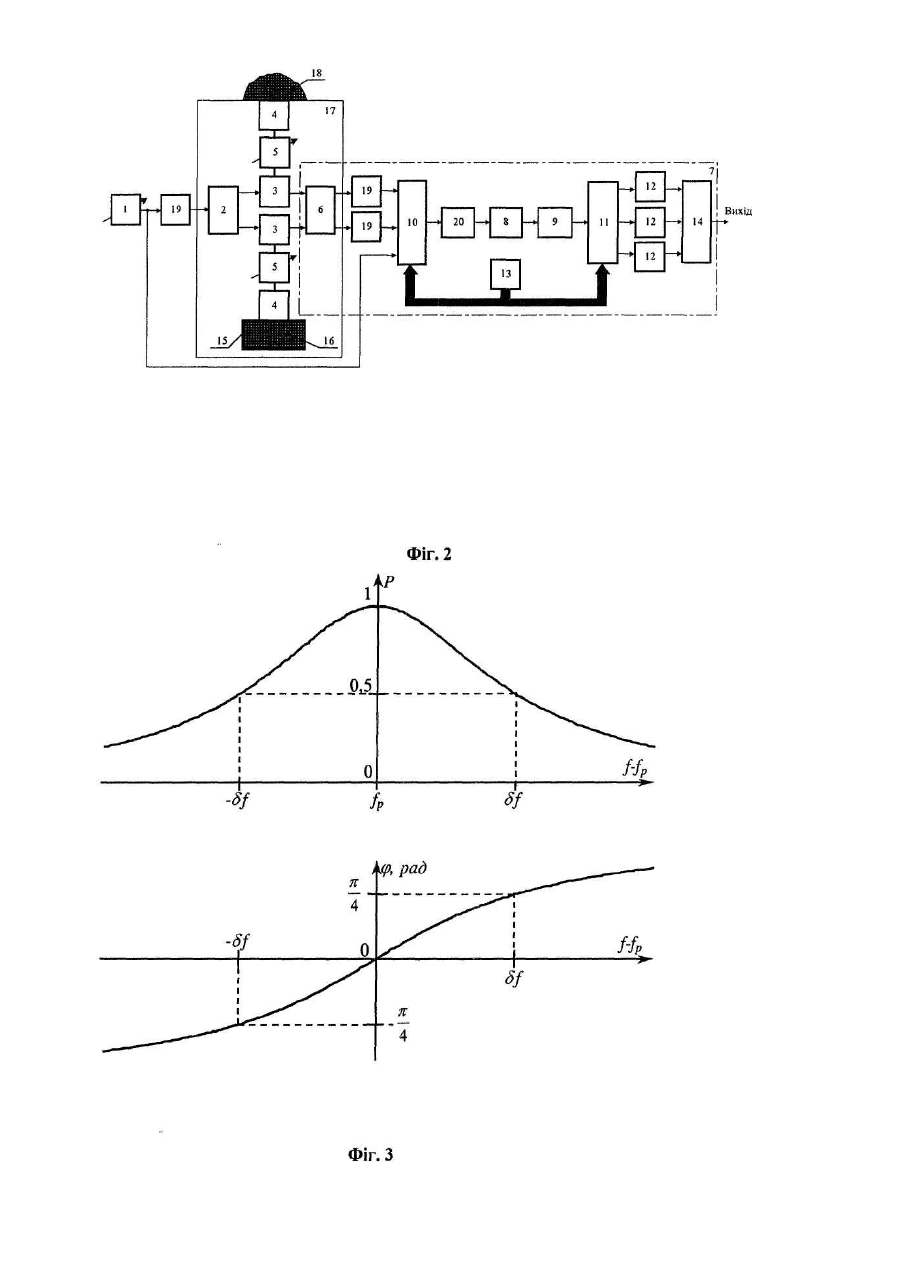

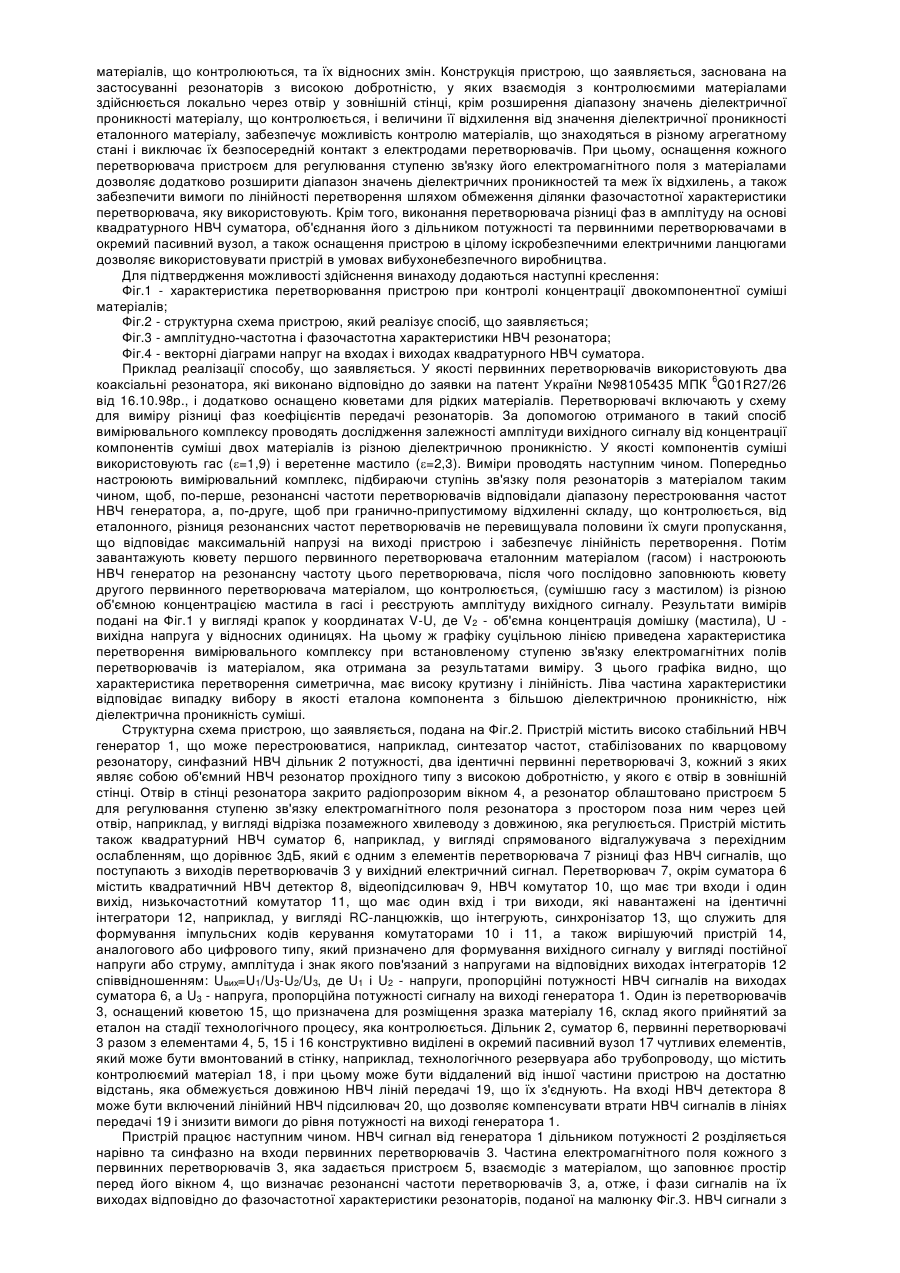

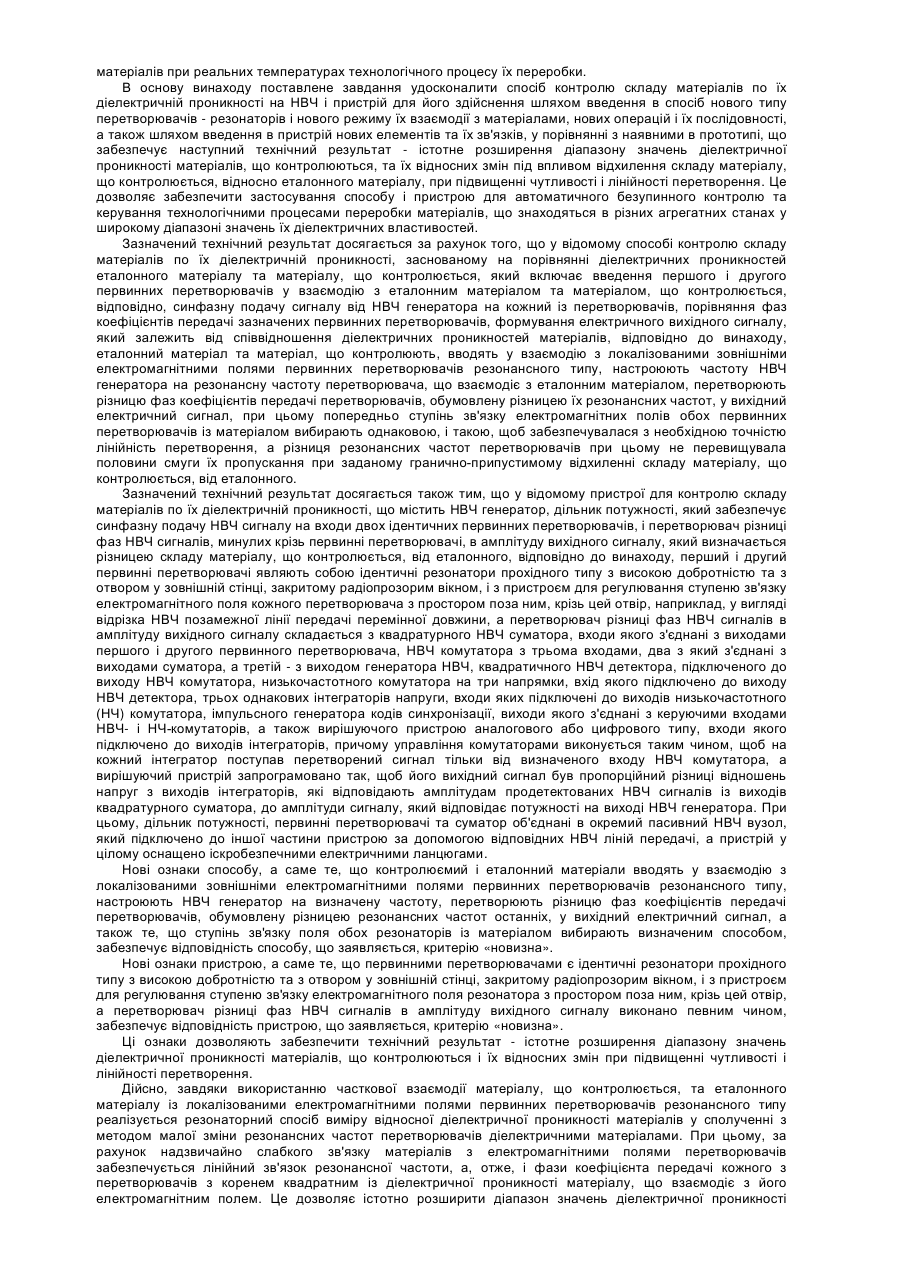

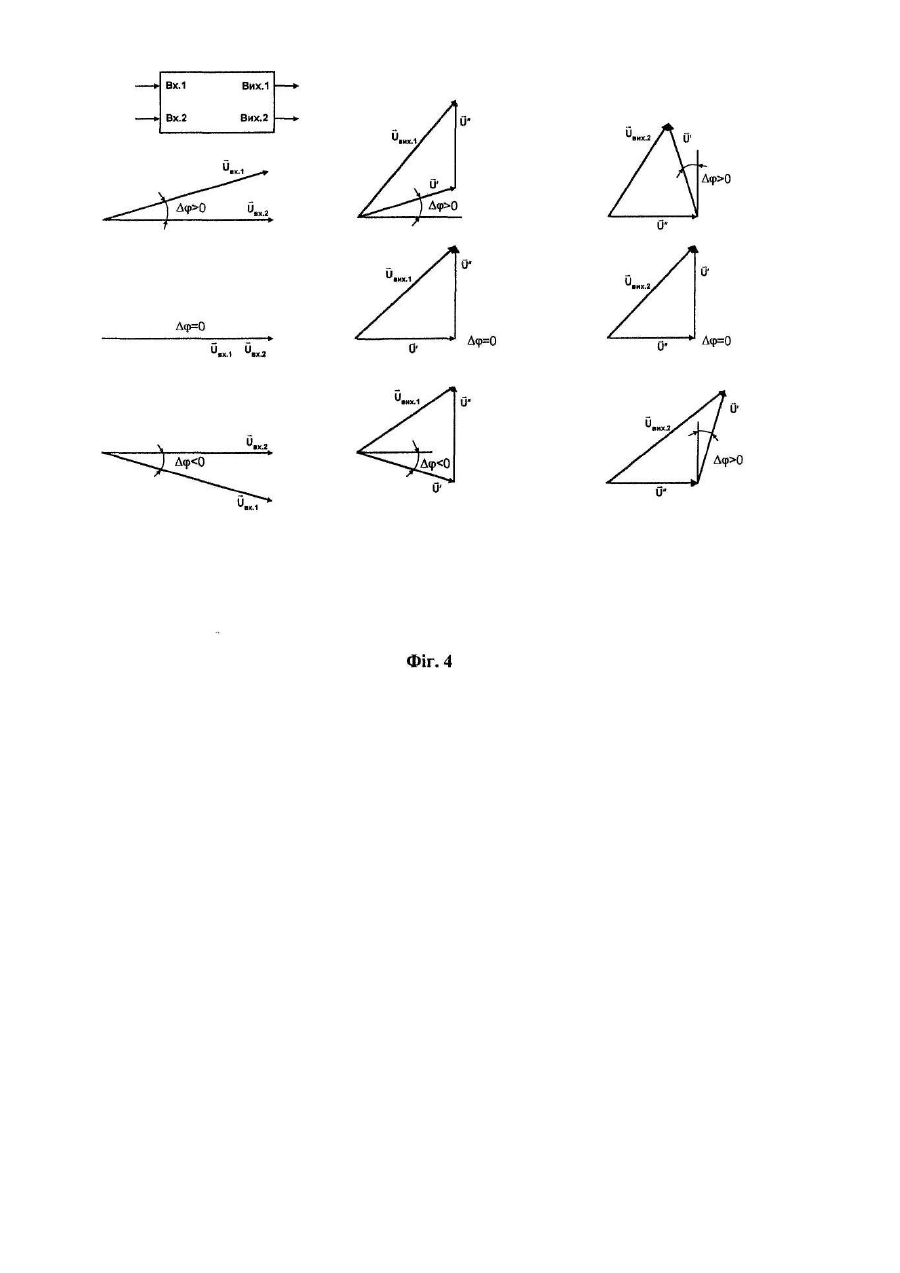

2. Пристрій для контролю складу матеріалів за їх діелектричною проникністю, що містить НВЧ-генератор, подільник потужності, який забезпечує синфазну подачу НВЧ-сигналу на входи двох ідентичних первинних перетворювачів, і перетворювач різниці фаз НВЧ-сигналів, які пройшли через первинні перетворювачі, в амплітуду вихідного сигналу, що визначається відмінністю складу матеріалу, що контролюється, від еталонного, який відрізняється тим, що перший і другий первинні перетворювачі являють собою ідентичні резонатори прохідного типу з високою добротністю та з отвором у зовнішній стінці, закритим радіопрозорим вікном, і з пристроєм для регулювання ступеня зв'язку електромагнітного поля кожного перетворювача з простором поза ним крізь цей отвір, наприклад, у вигляді відрізка НВЧ позамежної лінії передачі змінної довжини, а перетворювач різниці фаз НВЧ-сигналів в амплітуду вихідного сигналу складається з квадратурного НВЧ-суматора, входи якого з'єднані з виходами першого і другого первинних перетворювачів, НВЧ-комутатора з трьома входами, два з яких з'єднані з виходами суматора, а третій - з виходом генератора НВЧ, квадратичного НВЧ-детектора, підключеного до виходу НВЧ-комутатора, низькочастотного комутатора на три напрямки, вхід якого підключений до виходу НВЧ-детектора, трьох однакових інтеграторів напруги, входи яких підключені до виходів низькочастотного (НЧ) комутатора, імпульсного генератора кодів синхронізації, виходи якого з'єднані з керуючими входами НВЧ- і НЧ- комутаторів, а також розв'язуючого пристрою аналогового або цифрового типу, входи якого підключені до виходів інтеграторів, причому керування комутаторами виконується таким чином, щоб на кожний інтегратор надходив перетворений сигнал тільки від визначеного входу НВЧ-комутатора, а розв'язуючий пристрій запрограмований так, щоб його вихідний сигнал був пропорційний різниці відношень напруг з виходів інтеграторів, які відповідають амплітудам продетектованих НВЧ сигналів з виходів квадратурного суматора, до амплітуди сигналу, який відповідає потужності на виході НВЧ-генератора.

3. Пристрій за п. 2, який відрізняється тим, що подільник потужності, первинні перетворювачі та суматор об'єднані в окремий пасивний НВЧ-вузол, який підключений до іншої частини пристрою за допомогою відповідних НВЧ-ліній передачі, а пристрій у цілому оснащений іскробезпечними електричними ланцюгами.
