Пристрій витяжної вентиляції

1. Пристрій витяжної вентиляції (1) для видалення газів, зокрема повітря і/чи диму, з розміщеною в корпусі (2) вихровою камерою (3), що має принаймні один припливний отвір (4), принаймні із двома вмонтованими в вихрову камеру (3) відсмоктуючими патрубками (5, 6) і з системою видалення, що має принаймні один колектор (7, 8), що є частиною корпуса (2), причому вихрова камера (3) з’єднана з колектором (7, 8) через відсмоктуючі патрубки (5, 6), причому під час роботи пристрою у вихровій камері (3) між відсмоктуючими патрубками (5, 6) утворюється сталий вихровий потік і причому зовнішня сторона (9, 10) колектора (7, 8), що веде до припливного отвору (4), принаймні частково є направляючою потік поверхнею, який відрізняється тим, що корпус (2) в області колектора (7, 8) і вихрової камери (3) має в перерізі S-подібну форму.

2. Пристрій витяжної вентиляції за п. 1, який відрізняється тим, що зовнішня, віддалена від вихрової камери ділянка зовнішньої сторони (9) колектора (7) нахилена до поверхні кріплення (12) переважно під кутом, меншим 80°, і/або вигнута назовні.

3. Пристрій витяжної вентиляції за п. 1 або 2, який відрізняється тим, що прилегла до зовнішньої ділянки (11) зовнішньої сторони (9) колектора (7) зона (13) виконана опуклою і переходить у припливний отвір (4).

4. Пристрій витяжної вентиляції за одним із попередніх пунктів, який відрізняється тим, що ведуча до припливного отвору (4) зовнішня сторона (10) вихрової камери (3) виконана у вигляді заокругленої і/чи скошеної направляючої потік поверхні.

5. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що поверхня зовнішньої сторони (9, 10) корпуса (2) має, принаймні в основному, аеродинамічно обтічну форму, вільну від застійних зон і/чи крайок, що збурюють потік.

6. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що вихрова камера (3) і колектори (7, 8) у зібраному вигляді розташовані поруч один з одним.

7. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що у зібраному стані припливний отвір (4) спрямовано в об’єм, що очищається, принаймні в основному донизу.

8. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що корпус (2) в області площини кріплення (12) принаймні частково відкритий так, що повернена до площини кріплення (12) ділянка вихрової камери (3) і/чи колекторів (7, 8) принаймні частково є ділянкою стіни чи стелі.

9. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що корпус (2) в області обмежуючої стінки (17) принаймні частково відкритий так, що обмежуюча стінка (17) принаймні частково є ділянкою стіни чи стелі.

10. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що відсмоктуючі патрубки (5, 6) виконані подовженими всередину вихрової камери (3).

11. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що він має два колектори (7, 8).

12. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що вихрова камера (3) розташована між колекторами (7, 8).

13. Пристрій витяжної вентиляції за одним із вищеназваних пунктів, який відрізняється тим, що колектори (7, 8) мають різні перерізи видалення.

14. Пристрій витяжної вентиляції за одним з вищеназваних пунктів, який відрізняється тим, що відсмоктуючі патрубки (5) одного колектора (7) зміщені стосовно відсмоктуючих патрубків (6) іншого колектора (8) так, що між відсмоктуючим патрубком одного колектора і сусіднім патрубком іншого колектора виникає вихровий потік.

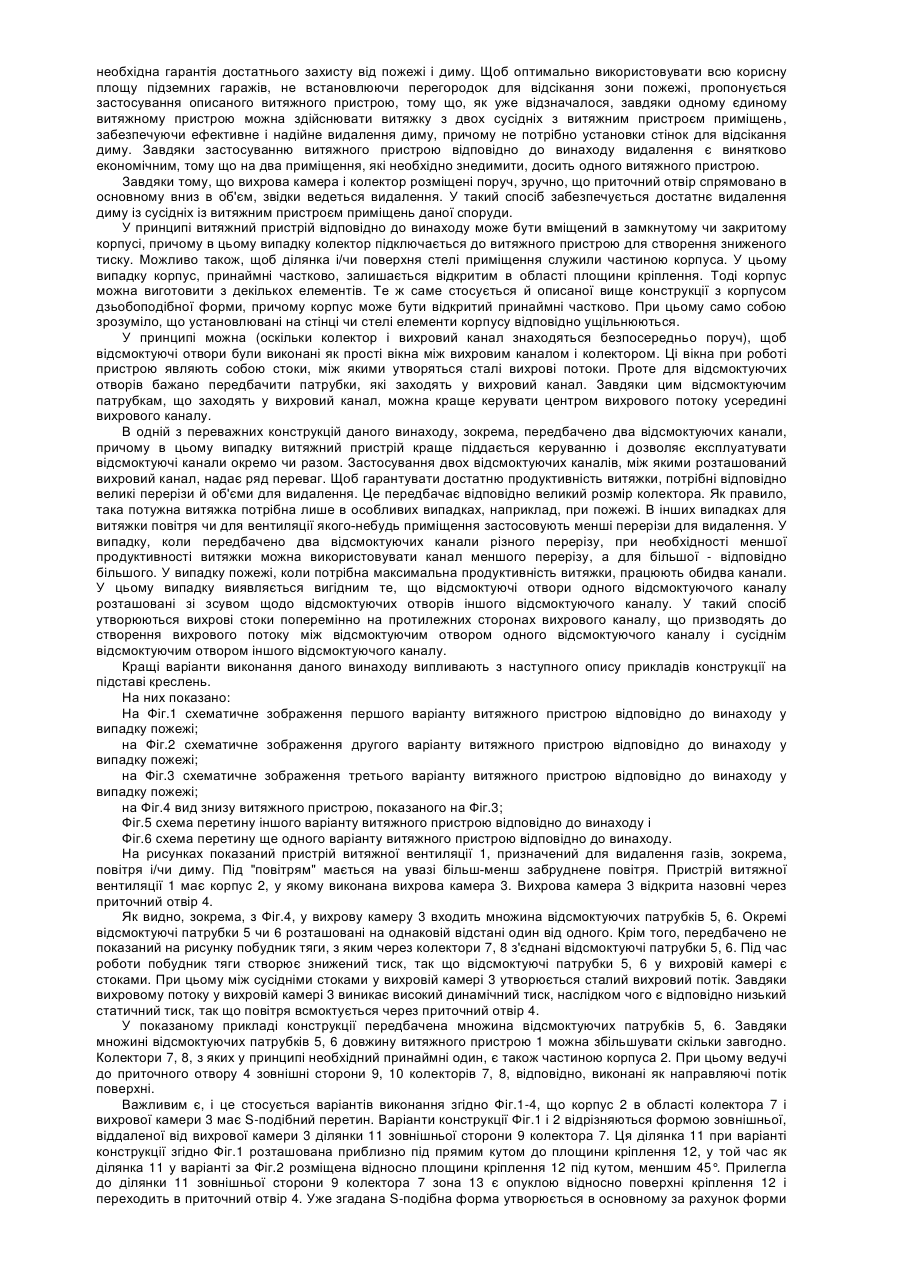

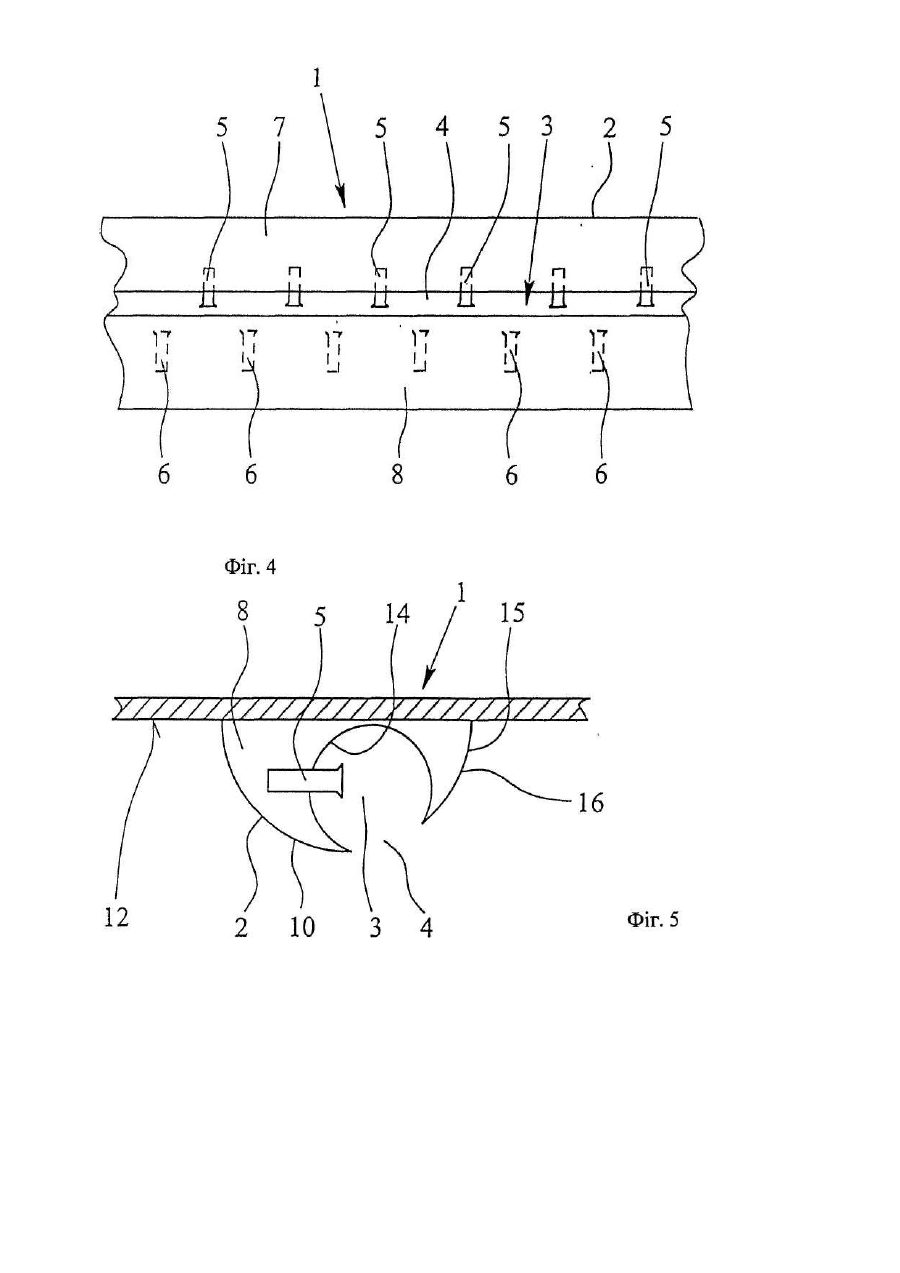

15. Пристрій витяжної вентиляції (1) для видалення газів, зокрема, повітря і/чи диму, з розміщеною в корпусі (2) вихровою камерою (3), що має принаймні один припливний отвір (4), принаймні із двома вмонтованими в вихрову камеру (3) відсмоктуючими патрубками (5, 6) і з системою видалення, що має принаймні один колектор (7, 8), що є частиною корпуса (2), причому вихрова камера (3) з’єднана з колектором (7, 8) через відсмоктуючі патрубки (5, 6), причому під час роботи пристрою у вихровій камері (3) між відсмоктуючими патрубками (5, 6) утворюється сталий вихровий потік і причому зовнішня сторона (9, 10) колектора (7, 8), що веде до припливного отвору (4), принаймні частково є направляючою потік поверхнею, який відрізняється тим, що вихрова камера (3) і колектор (8) розташовані поруч так, що внутрішня ділянка (14) вихрової камери (3) являє собою стінку колектора (8) і що корпус (2) у зоні сполучення зовнішньої сторони (10) колектора (8) та внутрішньої ділянки (14) вихрової камери (3), яка межує з колектором (8), має у перерізі дзьобоподібну форму.

16. Пристрій витяжної вентиляції за п. 15, який відрізняється тим, що зовнішня віддалена від вихрової камери (3) ділянка зовнішньої стінки (10) колектора (8) нахилена до поверхні кріплення (12) переважно під кутом, меншим 80°, і/або вигнута назовні.

ляції за пунктами 15 чи 16, який відрізняється тим, що зовнішня ділянка зовнішньої сторони колектора (10) переходить у припливний отвір (4).

18. Пристрій витяжної вентиляції за одним із пунктів 15-17, який відрізняється тим, що протилежній колектору (8) частині (15) корпуса (2) також надано дзьобоподібної форми, однак з розширенням у напрямку, протилежному ніж у колектора (8).

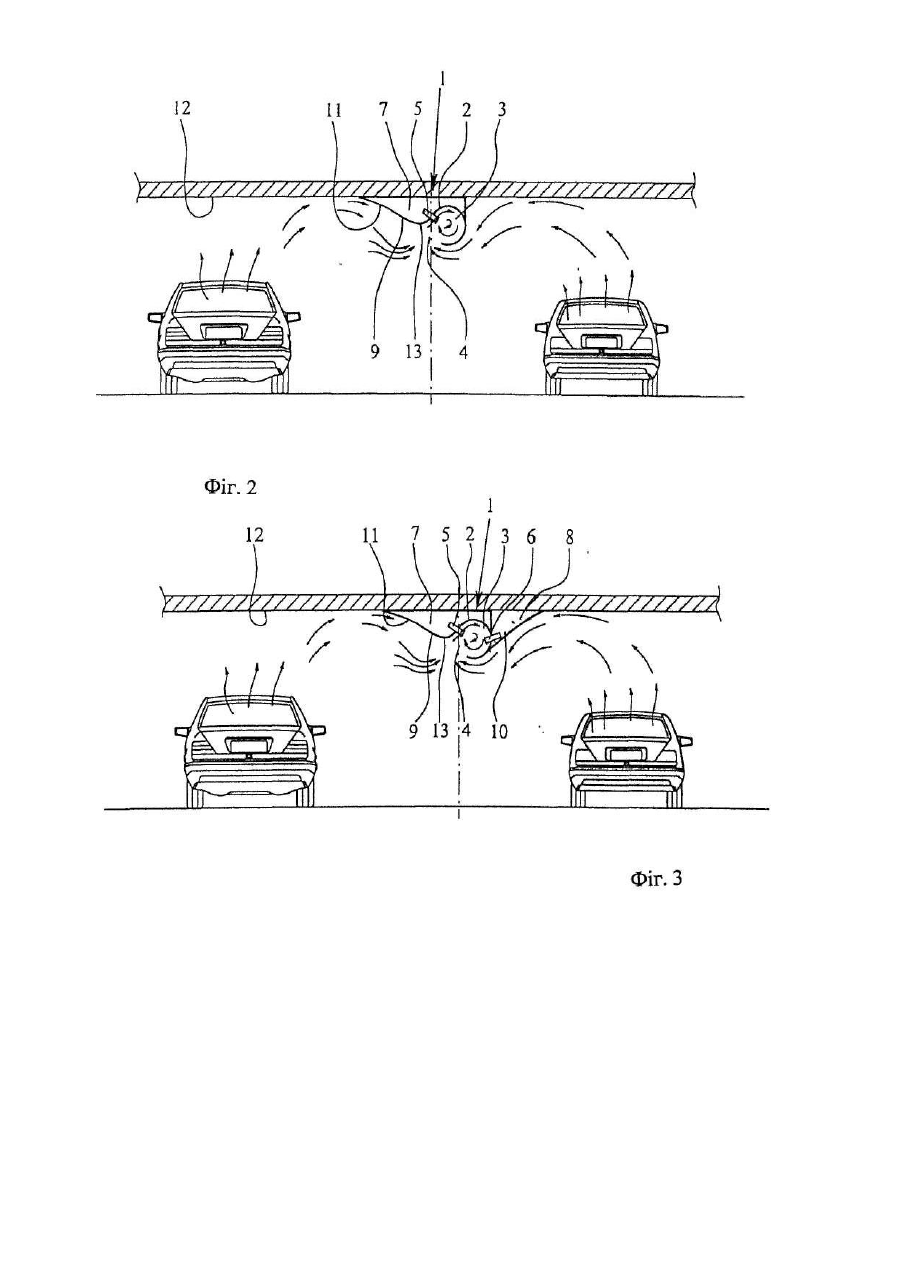

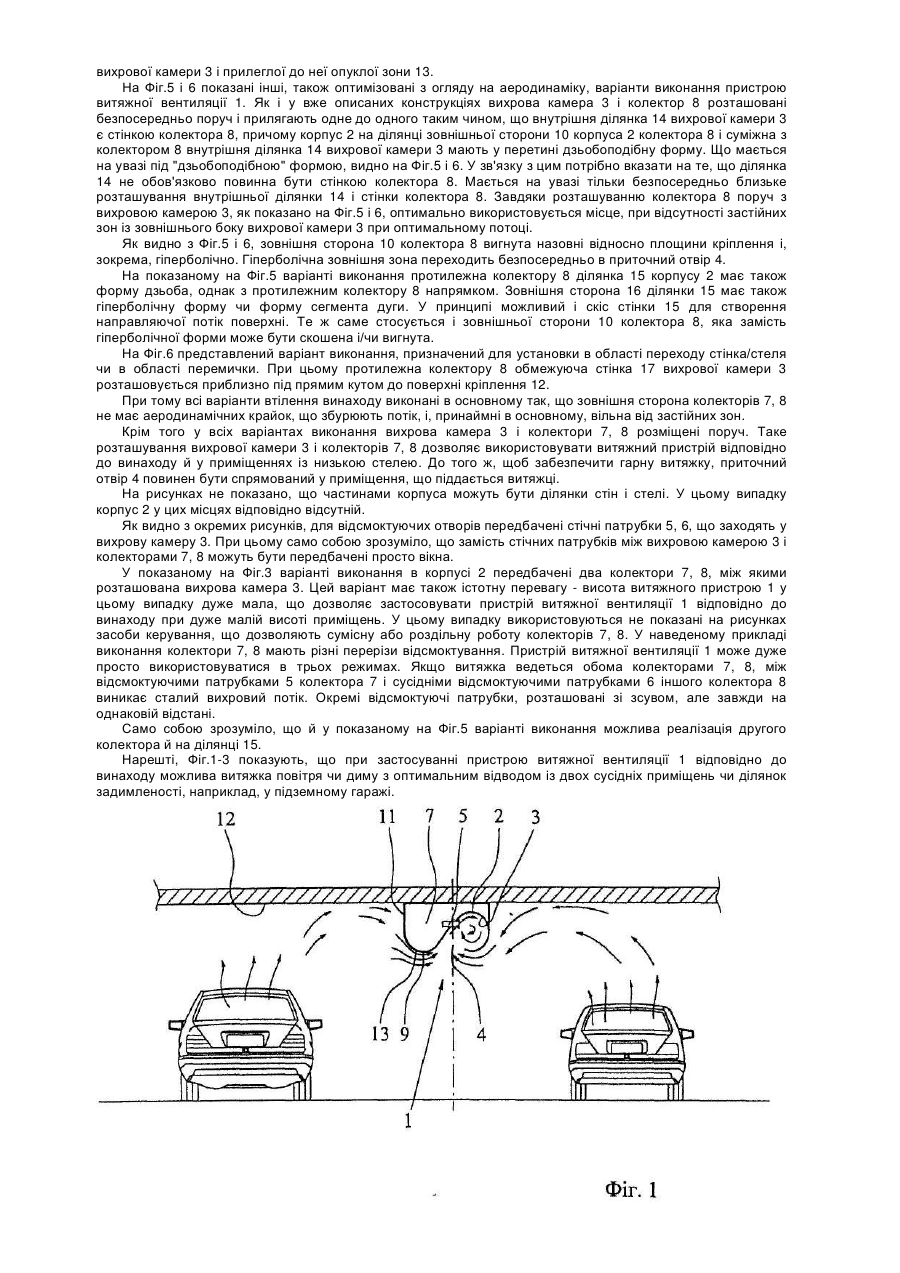

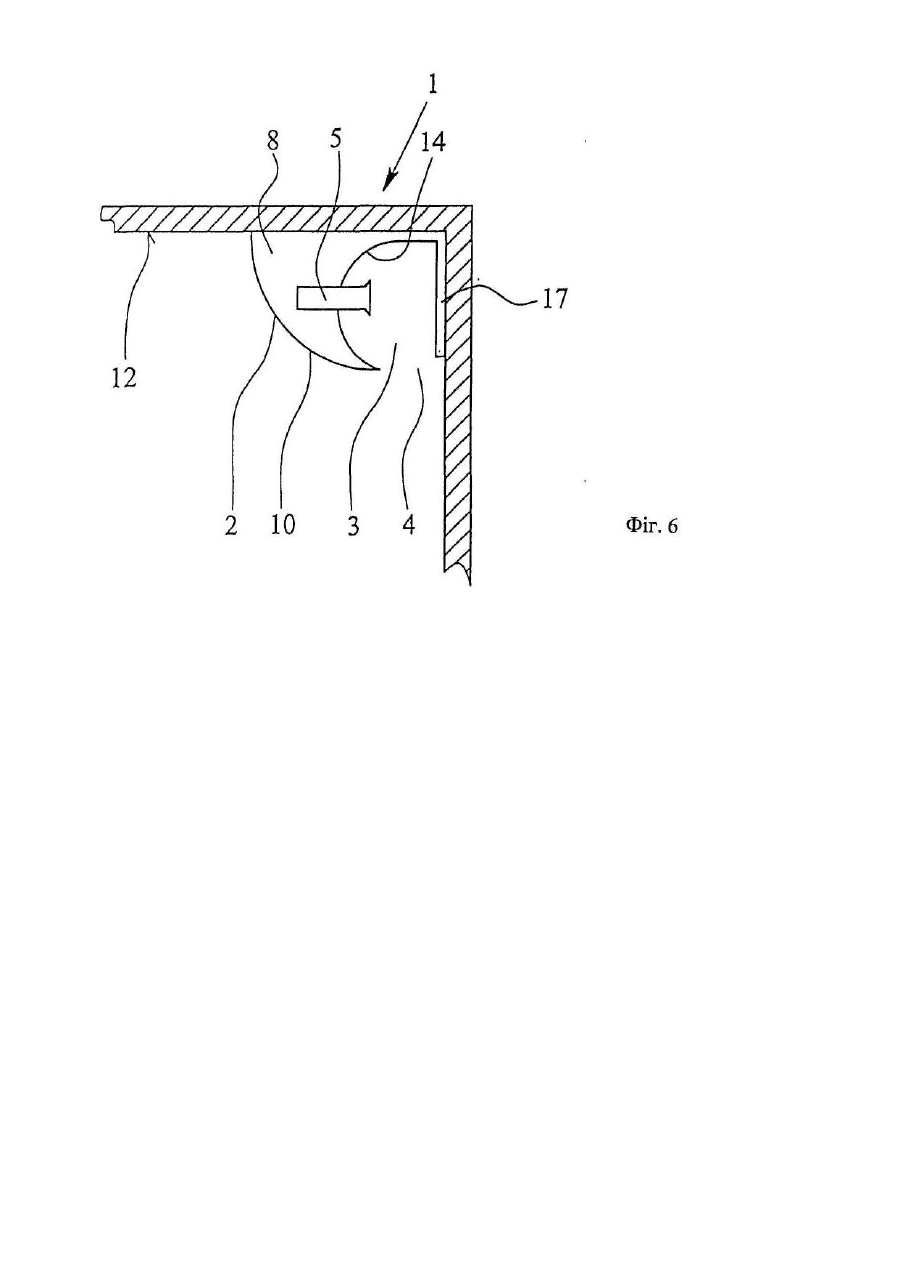

19. Пристрій витяжної вентиляції за одним із пунктів 15-17, який відрізняється тим, що протилежна колектору (8) обмежуюча стінка (17) вихрової камери (3) виконана приблизно під прямим кутом до площини кріплення (12).
20. Пристрій витяжної вентиляції за одним із пунктів 15-19, який відрізняється тим, що поверхня зовнішньої сторони (9,10) корпуса (2) має, принаймні в основному, аеродинамічно обтічну форму, вільну від застійних зон і/чи крайок, що збурюють потік.

21. Пристрій витяжної вентиляції за одним із пунктів 15-20, який відрізняється тим, що вихрова камера (3) і колектори (7, 8) у зібраному вигляді розташовані поруч один з одним.

22. Пристрій витяжної вентиляції за одним із пунктів 15-21, який відрізняється тим, що у зібраному стані припливний отвір (4) спрямовано в об’єм, що очищається, принаймні в основному донизу.

23. Пристрій витяжної вентиляції за одним із пунктів 15-22, який відрізняється тим, що корпус (2) в області площини кріплення (12) принаймні частково відкритий так, що повернена до площини кріплення (12) ділянка вихрової камери (3) і/чи колекторів (7, 8) принаймні частково є ділянкою стіни чи стелі.

24. Пристрій витяжної вентиляції за одним із пунктів 15-23, який відрізняється тим, що корпус (2) в області обмежуючої стінки (17) принаймні частково відкритий так, що обмежуюча стінка (17) принаймні частково є ділянкою стіни чи стелі.

25. Пристрій витяжної вентиляції за одним із пунктів 15-24, який відрізняється тим, що відсмоктуючі патрубки (5, 6) виконані подовженими всередину вихрової камери (3).
26. Пристрій витяжної вентиляції за одним із пунктів 15-24, який відрізняється тим, що він містить два колектори (7, 8).

27. Пристрій витяжної вентиляції за одним із пунктів15-26, який відрізняється тим, що вихрова камера (3) розташована між колекторами (7, 8).

28. Пристрій витяжної вентиляції за одним із пунктів 15-27, який відрізняється тим, що колектори (7, 8) мають різні перерізи видалення.

29. Пристрій витяжної вентиляції за одним із пунктів 15-28, який відрізняється тим, що відсмоктуючі патрубки (5) одного колектора (7) зміщені відносно відсмоктуючих патрубків (6) іншого колектора (8) так, що між відсмоктуючим патрубком одного колектора і сусіднім патрубком іншого колектора виникає вихровий потік.
