Параметричний генератор з неколінеарними магнітними полями

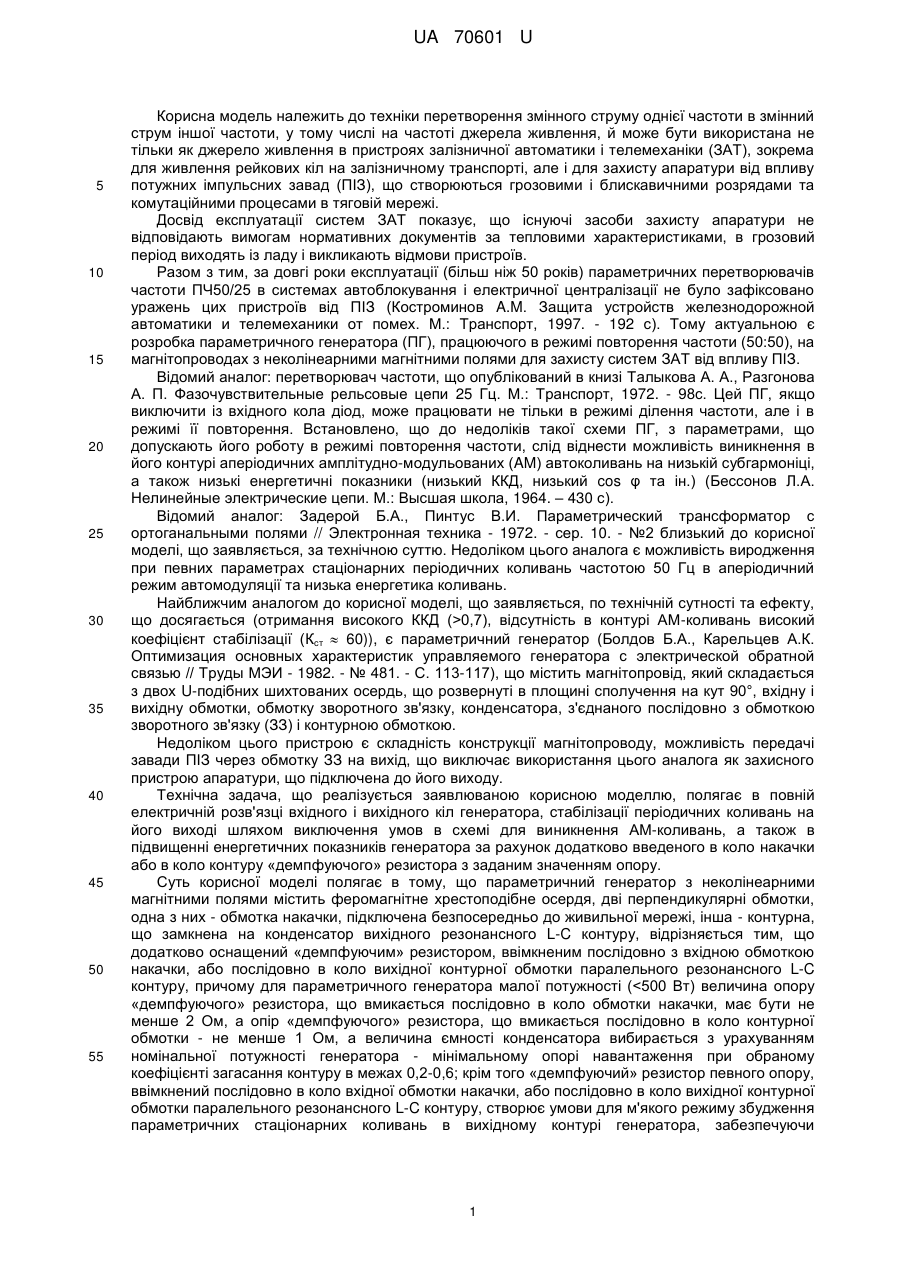

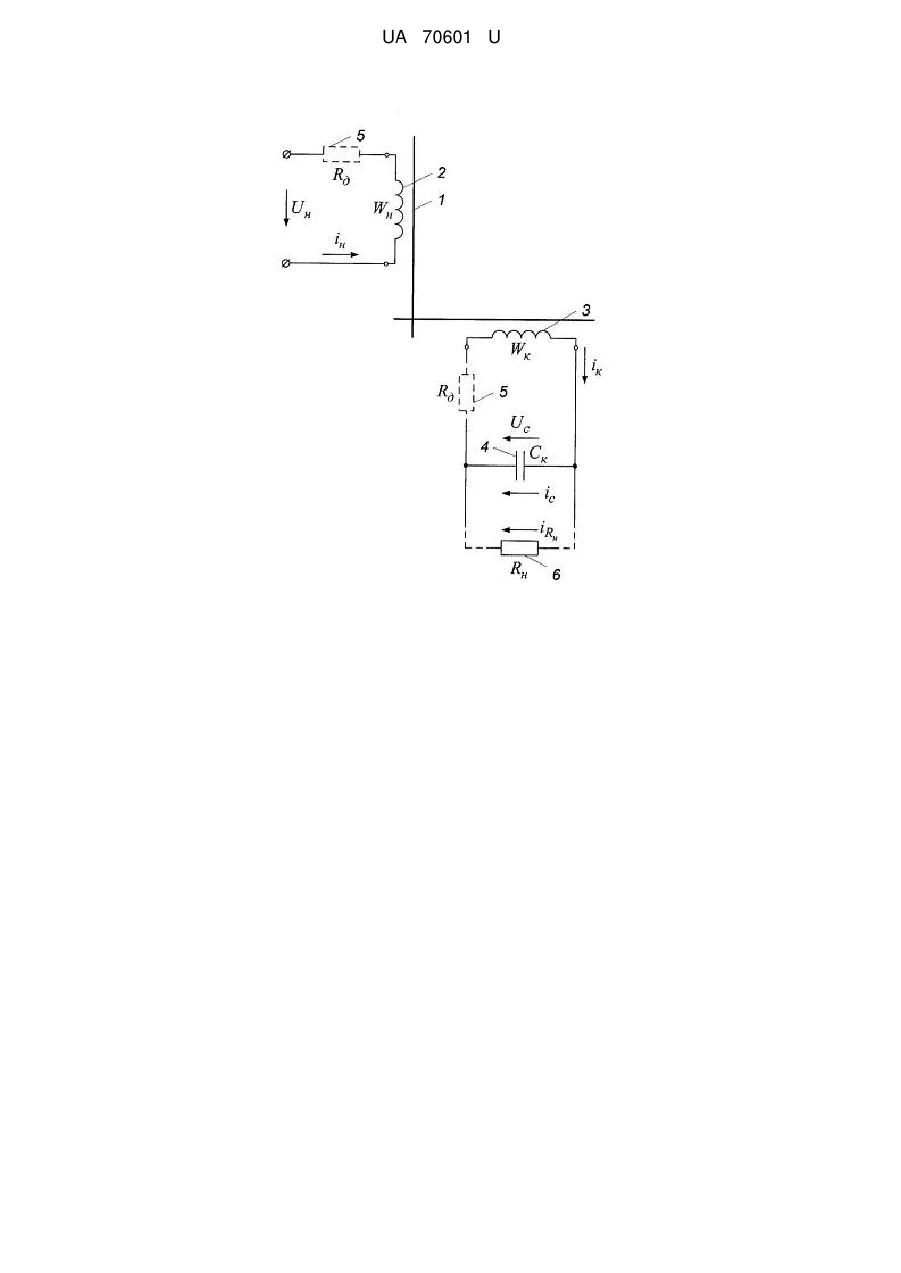

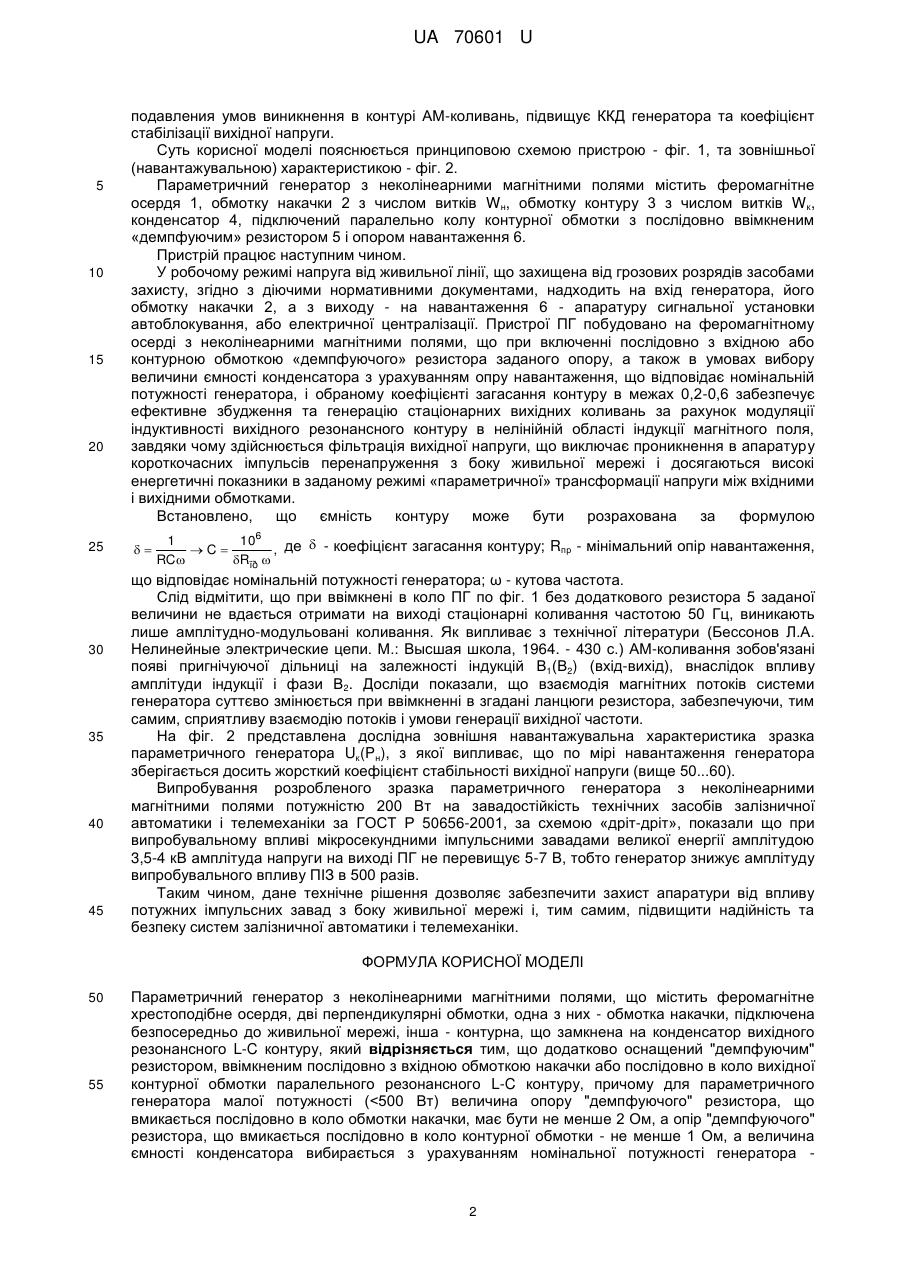

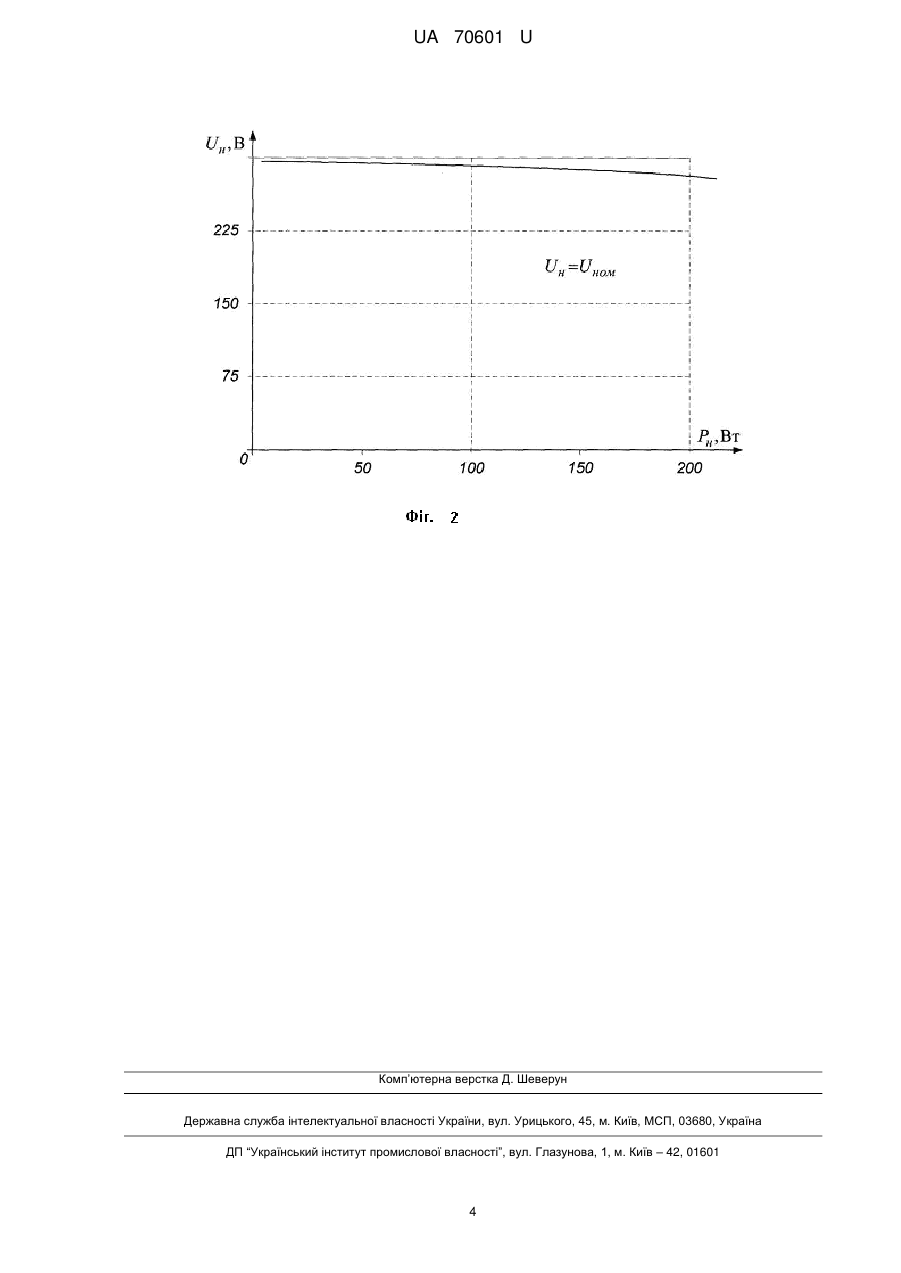

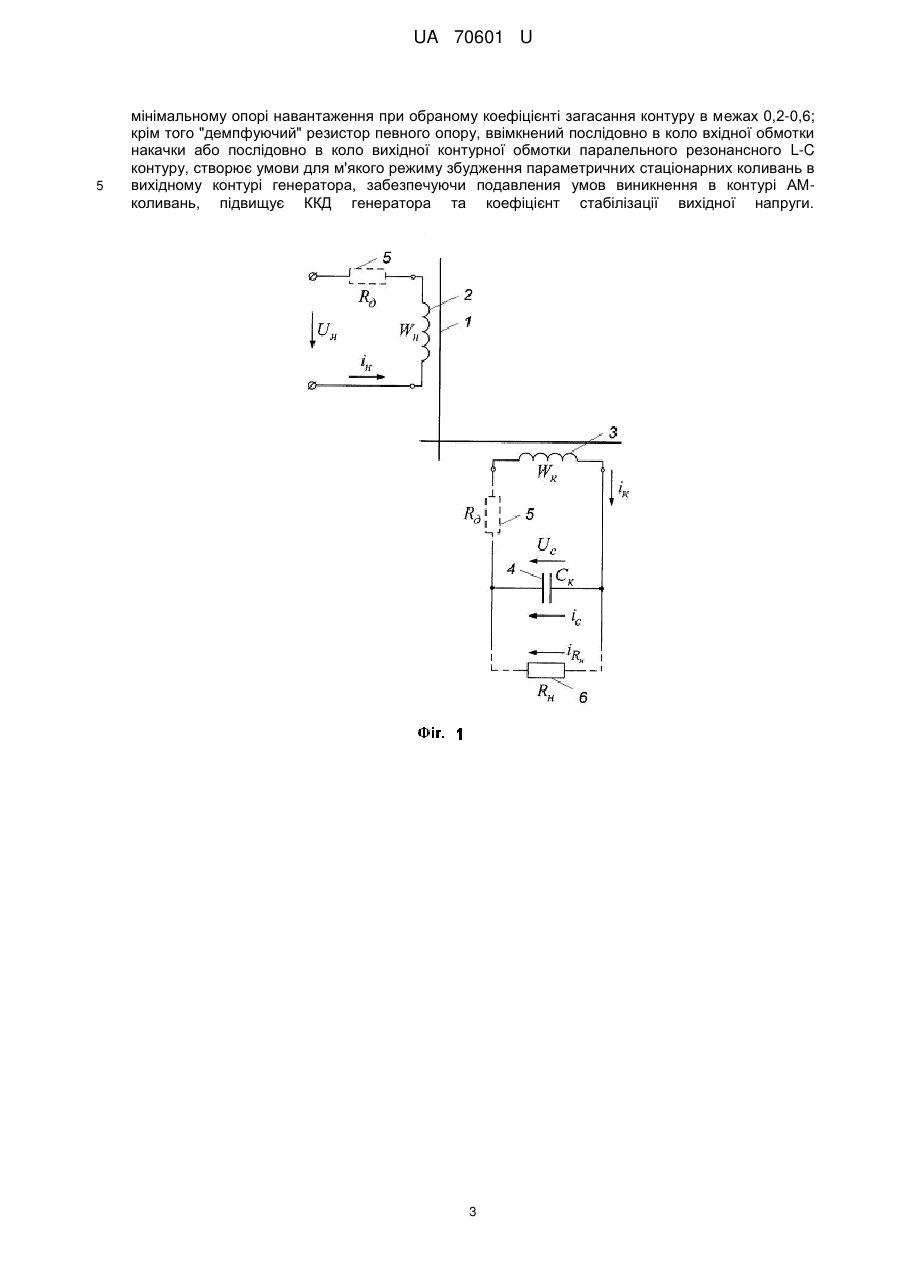

Реферат: Параметричний генератор з неколінеарними магнітними полями містить феромагнітне хрестоподібне осердя, перпендикулярні обмотки, конденсатор, «демпфуючий» резистор, навантаження. UA 70601 U (12) UA 70601 U UA 70601 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки перетворення змінного струму однієї частоти в змінний струм іншої частоти, у тому числі на частоті джерела живлення, й може бути використана не тільки як джерело живлення в пристроях залізничної автоматики і телемеханіки (ЗАТ), зокрема для живлення рейкових кіл на залізничному транспорті, але і для захисту апаратури від впливу потужних імпульсних завад (ПІЗ), що створюються грозовими і блискавичними розрядами та комутаційними процесами в тяговій мережі. Досвід експлуатації систем ЗАТ показує, що існуючі засоби захисту апаратури не відповідають вимогам нормативних документів за тепловими характеристиками, в грозовий період виходять із ладу і викликають відмови пристроїв. Разом з тим, за довгі роки експлуатації (більш ніж 50 років) параметричних перетворювачів частоти ПЧ50/25 в системах автоблокування і електричної централізації не було зафіксовано уражень цих пристроїв від ПІЗ (Костроминов A.M. Защита устройств железнодорожной автоматики и телемеханики от помех. М.: Транспорт, 1997. - 192 с). Тому актуальною є розробка параметричного генератора (ПГ), працюючого в режимі повторення частоти (50:50), на магнітопроводах з неколінеарними магнітними полями для захисту систем ЗАТ від впливу ПІЗ. Відомий аналог: перетворювач частоти, що опублікований в книзі Талыкова Α. Α., Разгонова А. П. Фазочувствительные рельсовые цепи 25 Гц. Μ.: Транспорт, 1972. - 98с. Цей ПГ, якщо виключити із вхідного кола діод, може працювати не тільки в режимі ділення частоти, але і в режимі її повторення. Встановлено, що до недоліків такої схеми ПГ, з параметрами, що допускають його роботу в режимі повторення частоти, слід віднести можливість виникнення в його контурі аперіодичних амплітудно-модульованих (AM) автоколивань на низькій субгармоніці, а також низькі енергетичні показники (низький ККД, низький cos φ та ін.) (Бессонов Л.А. Нелинейные электрические цепи. М.: Высшая школа, 1964. – 430 с). Відомий аналог: Задерой Б.А., Пинтус В.И. Параметрический трансформатор с ортоганальными полями // Электронная техника - 1972. - сер. 10. - №2 близький до корисної моделі, що заявляється, за технічною суттю. Недоліком цього аналога є можливість виродження при певних параметрах стаціонарних періодичних коливань частотою 50 Гц в аперіодичний режим автомодуляції та низька енергетика коливань. Найближчим аналогом до корисної моделі, що заявляється, по технічній сутності та ефекту, що досягається (отримання високого ККД (>0,7), відсутність в контурі АМ-коливань високий коефіцієнт стабілізації (Кст  60)), є параметричний генератор (Болдов Б.А., Карельцев А.К. Оптимизация основных характеристик управляемого генератора с электрической обратной связью // Труды МЭИ - 1982. - № 481. - С. 113-117), що містить магнітопровід, який складається з двох U-подібних шихтованих осердь, що розвернуті в площині сполучення на кут 90°, вхідну і вихідну обмотки, обмотку зворотного зв'язку, конденсатора, з'єднаного послідовно з обмоткою зворотного зв'язку (ЗЗ) і контурною обмоткою. Недоліком цього пристрою є складність конструкції магнітопроводу, можливість передачі завади ПІЗ через обмотку ЗЗ на вихід, що виключає використання цього аналога як захисного пристрою апаратури, що підключена до його виходу. Технічна задача, що реалізується заявлюваною корисною моделлю, полягає в повній електричній розв'язці вхідного і вихідного кіл генератора, стабілізації періодичних коливань на його виході шляхом виключення умов в схемі для виникнення АМ-коливань, а також в підвищенні енергетичних показників генератора за рахунок додатково введеного в коло накачки або в коло контуру «демпфуючого» резистора з заданим значенням опору. Суть корисної моделі полягає в тому, що параметричний генератор з неколінеарними магнітними полями містить феромагнітне хрестоподібне осердя, дві перпендикулярні обмотки, одна з них - обмотка накачки, підключена безпосередньо до живильної мережі, інша - контурна, що замкнена на конденсатор вихідного резонансного L-C контуру, відрізняється тим, що додатково оснащений «демпфуючим» резистором, ввімкненим послідовно з вхідною обмоткою накачки, або послідовно в коло вихідної контурної обмотки паралельного резонансного L-C контуру, причому для параметричного генератора малої потужності (
