Дерматом з круговим механізмом для зрізання товстого, рельєфного епідермотранслокалізаційного аутодермотрансплантата

Завантажити PDF файл.

Формула / Реферат

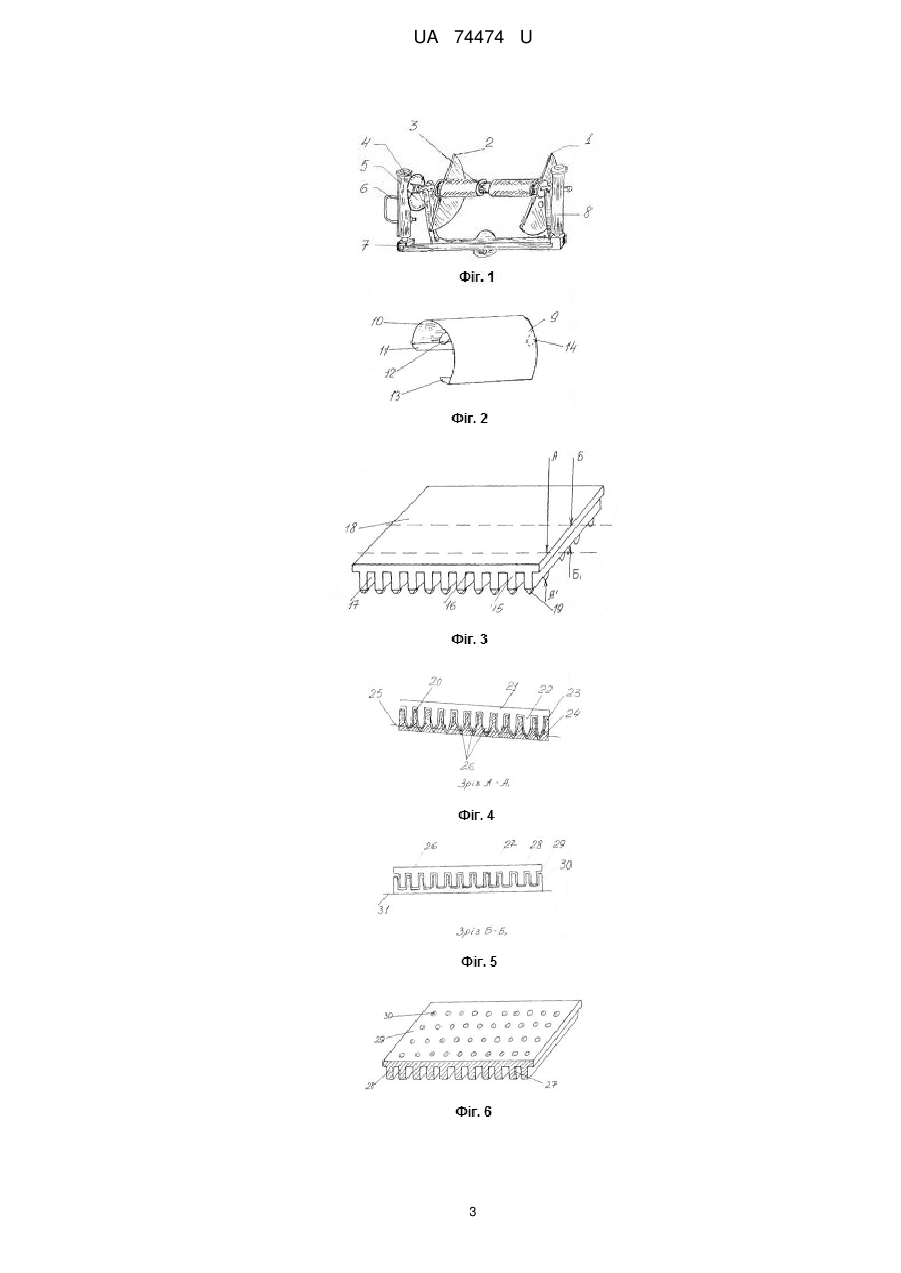

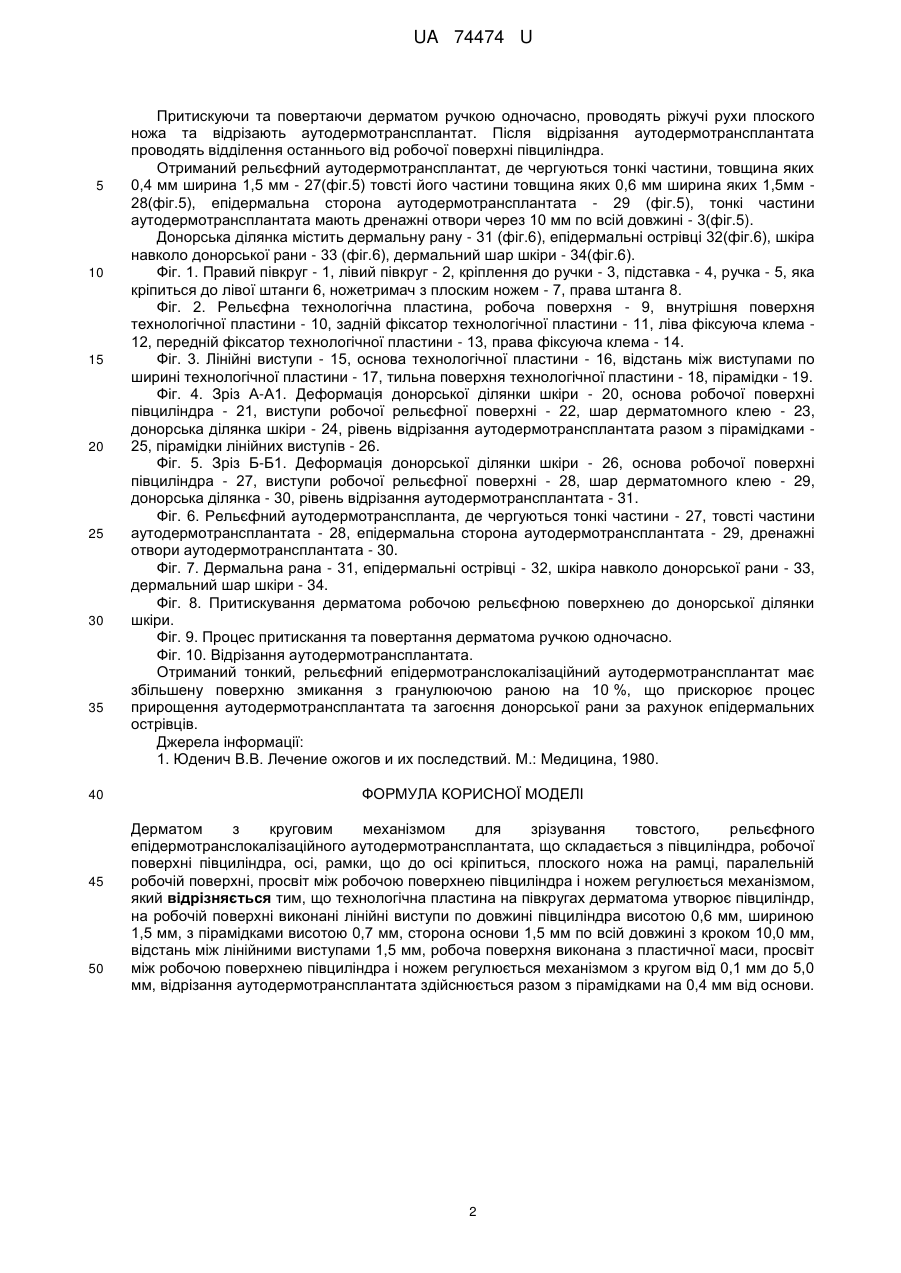

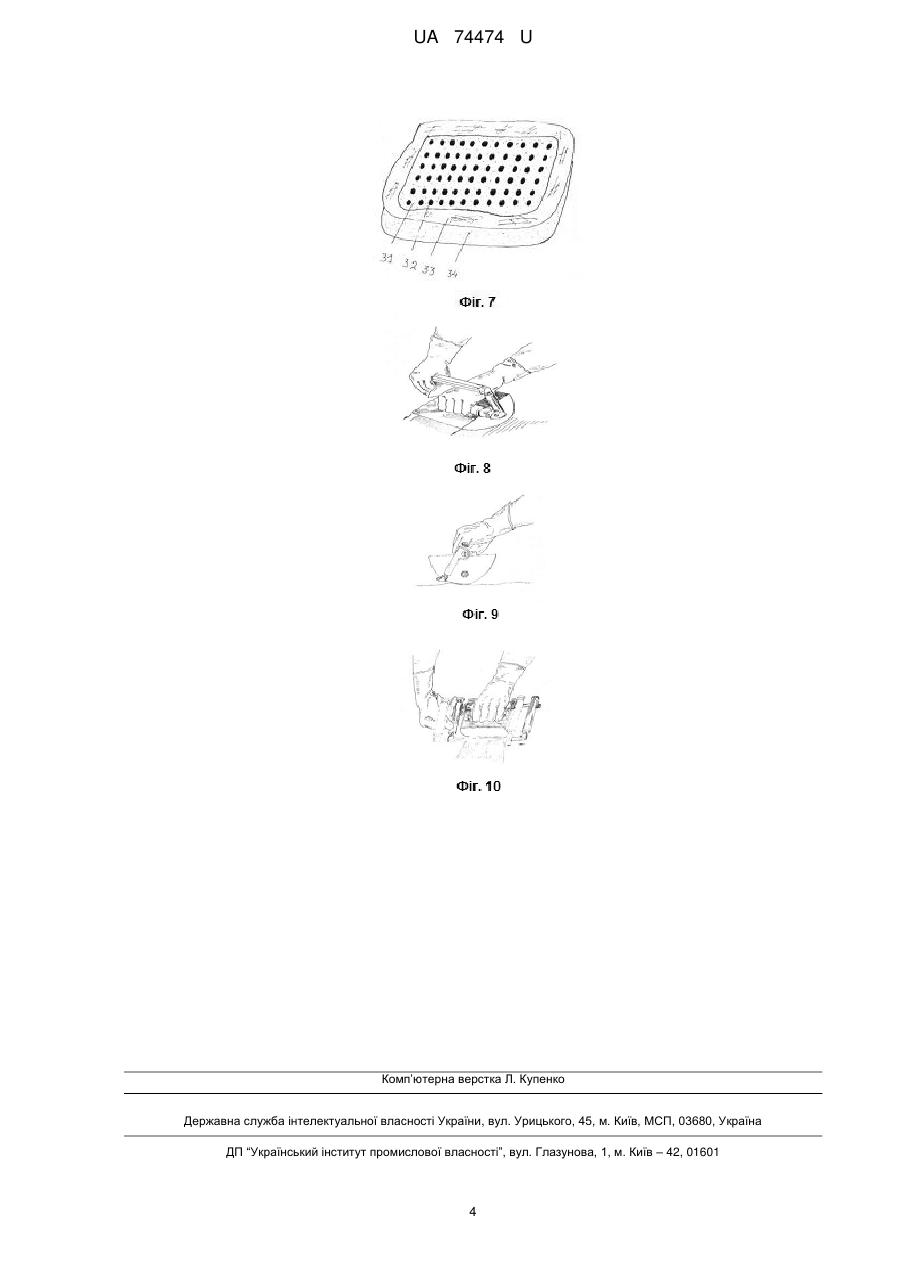

Дерматом з круговим механізмом для зрізування товстого, рельєфного епідермотранслокалізаційного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельний робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що технологічна пластина на півкругах дерматома утворює півциліндр, на робочій поверхні виконані лінійні виступи по довжині півциліндра висотою 0,6 мм, шириною 1,5 мм, з пірамідками висотою 0,7 мм, сторона основи 1,5 мм по всій довжині з кроком 10,0 мм, відстань між лінійними виступами 1,5 мм, робоча поверхня виконана з пластичної маси, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом від 0,1 мм до 5,0 мм, відрізання аутодермотрансплантата здійснюється разом з пірамідками на 0,4 мм від основи.

Текст

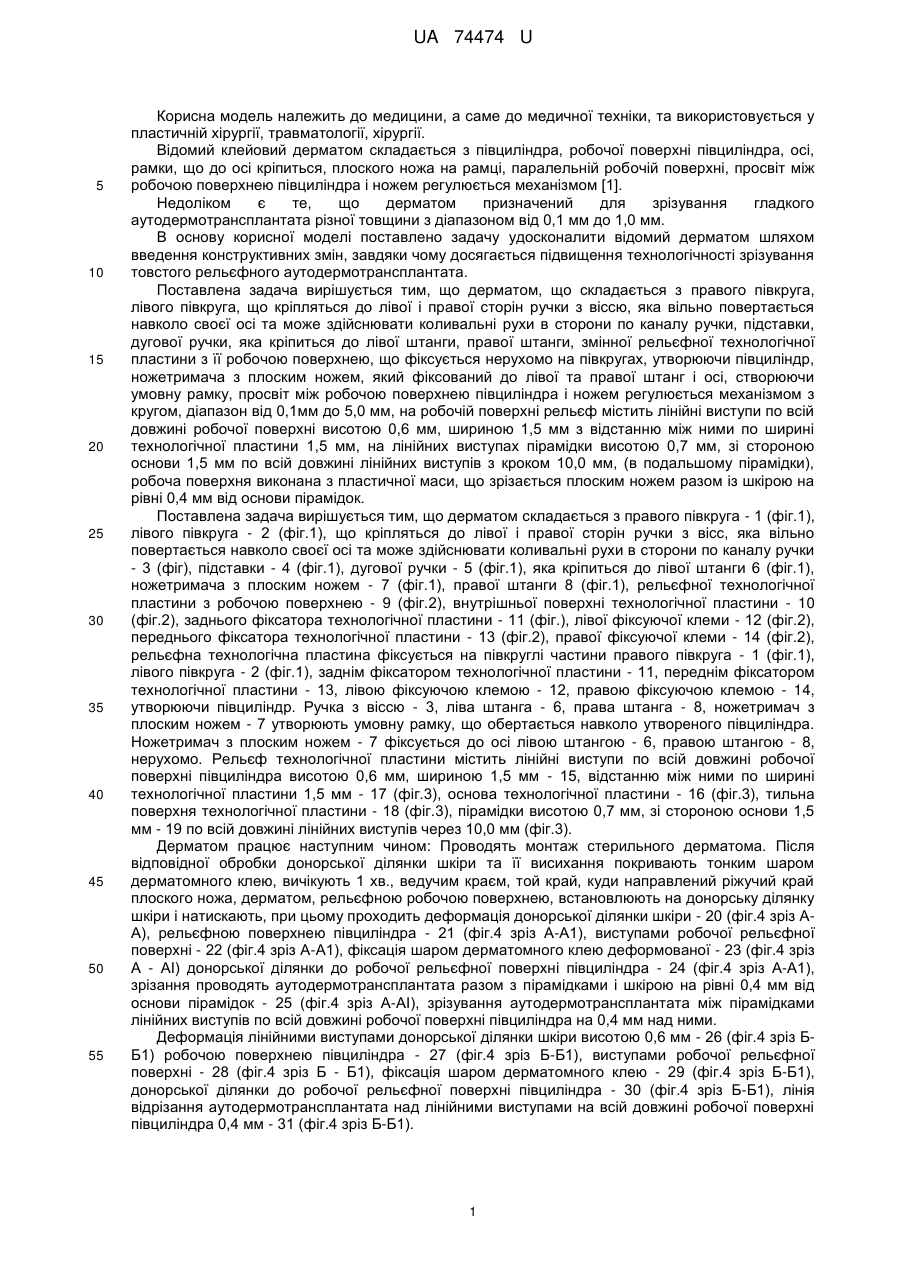

Реферат: Дерматом з круговим механізмом для зрізування товстого, рельєфного епідермотранслокалізаційного аутодермотрансплантата складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом. Технологічна пластина на півкругах дерматома утворює півциліндр на робочій поверхні виконані лінійні виступи по довжині півциліндра висотою 0,6 мм, шириною 1,5 мм, з пірамідками висотою 0,7 мм, сторона основи 1,5 мм по всій довжині з кроком 10,0 мм, відстань між лінійними виступами 1,5 мм, робоча поверхня виконана з пластичної маси, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом від 0,1 мм до 5,0 мм, відрізання аутодермотрансплантата здійснюється разом з пірамідками на 0,4 мм від основи. UA 74474 U (12) UA 74474 U UA 74474 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування товстого рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і осі, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом, діапазон від 0,1мм до 5,0 мм, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні висотою 0,6 мм, шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, на лінійних виступах пірамідки висотою 0,7 мм, зі стороною основи 1,5 мм по всій довжині лінійних виступів з кроком 10,0 мм, (в подальшому пірамідки), робоча поверхня виконана з пластичної маси, що зрізається плоским ножем разом із шкірою на рівні 0,4 мм від основи пірамідок. Поставлена задача вирішується тим, що дерматом складається з правого півкруга - 1 (фіг.1), лівого півкруга - 2 (фіг.1), що кріпляться до лівої і правої сторін ручки з вісс, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3 (фіг), підставки - 4 (фіг.1), дугової ручки - 5 (фіг.1), яка кріпиться до лівої штанги 6 (фіг.1), ножетримача з плоским ножем - 7 (фіг.1), правої штанги 8 (фіг.1), рельєфної технологічної пластини з робочою поверхнею - 9 (фіг.2), внутрішньої поверхні технологічної пластини - 10 (фіг.2), заднього фіксатора технологічної пластини - 11 (фіг.), лівої фіксуючої клеми - 12 (фіг.2), переднього фіксатора технологічної пластини - 13 (фіг.2), правої фіксуючої клеми - 14 (фіг.2), рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1 (фіг.1), лівого півкруга - 2 (фіг.1), заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8, нерухомо. Рельєф технологічної пластини містить лінійні виступи по всій довжині робочої поверхні півциліндра висотою 0,6 мм, шириною 1,5 мм - 15, відстанню між ними по ширині технологічної пластини 1,5 мм - 17 (фіг.3), основа технологічної пластини - 16 (фіг.3), тильна поверхня технологічної пластини - 18 (фіг.3), пірамідки висотою 0,7 мм, зі стороною основи 1,5 мм - 19 по всій довжині лінійних виступів через 10,0 мм (фіг.3). Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа, дерматом, рельєфною робочою поверхнею, встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 20 (фіг.4 зріз АА), рельєфною поверхнею півциліндра - 21 (фіг.4 зріз А-А1), виступами робочої рельєфної поверхні - 22 (фіг.4 зріз А-А1), фіксація шаром дерматомного клею деформованої - 23 (фіг.4 зріз А - АІ) донорської ділянки до робочої рельєфної поверхні півциліндра - 24 (фіг.4 зріз А-А1), зрізання проводять аутодермотрансплантата разом з пірамідками і шкірою на рівні 0,4 мм від основи пірамідок - 25 (фіг.4 зріз А-АІ), зрізування аутодермотрансплантата між пірамідками лінійних виступів по всій довжині робочої поверхні півциліндра на 0,4 мм над ними. Деформація лінійними виступами донорської ділянки шкіри висотою 0,6 мм - 26 (фіг.4 зріз ББ1) робочою поверхнею півциліндра - 27 (фіг.4 зріз Б-Б1), виступами робочої рельєфної поверхні - 28 (фіг.4 зріз Б - Б1), фіксація шаром дерматомного клею - 29 (фіг.4 зріз Б-Б1), донорської ділянки до робочої рельєфної поверхні півциліндра - 30 (фіг.4 зріз Б-Б1), лінія відрізання аутодермотрансплантата над лінійними виступами на всій довжині робочої поверхні півциліндра 0,4 мм - 31 (фіг.4 зріз Б-Б1). 1 UA 74474 U 5 10 15 20 25 30 35 40 45 50 Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий рельєфний аутодермотрансплантат, де чергуються тонкі частини, товщина яких 0,4 мм ширина 1,5 мм - 27(фіг.5) товсті його частини товщина яких 0,6 мм ширина яких 1,5мм 28(фіг.5), епідермальна сторона аутодермотрансплантата - 29 (фіг.5), тонкі частини аутодермотрансплантата мають дренажні отвори через 10 мм по всій довжині - 3(фіг.5). Донорська ділянка містить дермальну рану - 31 (фіг.6), епідермальні острівці 32(фіг.6), шкіра навколо донорської рани - 33 (фіг.6), дермальний шар шкіри - 34(фіг.6). Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, кріплення до ручки - 3, підставка - 4, ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2. Рельєфна технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема - 14. Фіг. 3. Лінійні виступи - 15, основа технологічної пластини - 16, відстань між виступами по ширині технологічної пластини - 17, тильна поверхня технологічної пластини - 18, пірамідки - 19. Фіг. 4. Зріз А-А1. Деформація донорської ділянки шкіри - 20, основа робочої поверхні півциліндра - 21, виступи робочої рельєфної поверхні - 22, шар дерматомного клею - 23, донорська ділянка шкіри - 24, рівень відрізання аутодермотрансплантата разом з пірамідками 25, пірамідки лінійних виступів - 26. Фіг. 5. Зріз Б-Б1. Деформація донорської ділянки шкіри - 26, основа робочої поверхні півциліндра - 27, виступи робочої рельєфної поверхні - 28, шар дерматомного клею - 29, донорська ділянка - 30, рівень відрізання аутодермотрансплантата - 31. Фіг. 6. Рельєфний аутодермотранспланта, де чергуються тонкі частини - 27, товсті частини аутодермотрансплантата - 28, епідермальна сторона аутодермотрансплантата - 29, дренажні отвори аутодермотрансплантата - 30. Фіг. 7. Дермальна рана - 31, епідермальні острівці - 32, шкіра навколо донорської рани - 33, дермальний шар шкіри - 34. Фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. Фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. Фіг. 10. Відрізання аутодермотрансплантата. Отриманий тонкий, рельєфний епідермотранслокалізаційний аутодермотрансплантат має збільшену поверхню змикання з гранулюючою раною на 10 %, що прискорює процес прирощення аутодермотрансплантата та загоєння донорської рани за рахунок епідермальних острівців. Джерела інформації: 1. Юденич В.В. Лечение ожогов и их последствий. М.: Медицина, 1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з круговим механізмом для зрізування товстого, рельєфного епідермотранслокалізаційного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що технологічна пластина на півкругах дерматома утворює півциліндр, на робочій поверхні виконані лінійні виступи по довжині півциліндра висотою 0,6 мм, шириною 1,5 мм, з пірамідками висотою 0,7 мм, сторона основи 1,5 мм по всій довжині з кроком 10,0 мм, відстань між лінійними виступами 1,5 мм, робоча поверхня виконана з пластичної маси, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з кругом від 0,1 мм до 5,0 мм, відрізання аутодермотрансплантата здійснюється разом з пірамідками на 0,4 мм від основи. 2 UA 74474 U 3 UA 74474 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Dermatome with circular mechanism for cutting full-thickness embossed epidermis-translocalizing autodermograft

Автори англійською

Koptiukh Valerii Vasyliovych, Koptiukh Volodymyr Volodymyrovych

Назва патенту російською

Дерматом с круговым механизмом для срезания толстого, сетчатого эпидермотранслокализационного аутодермотрансплантата

Автори російською

Коптюх Валерий Васильевич, Коптюх Владимир Владимирович

МПК / Мітки

МПК: A61B 17/322

Мітки: дерматом, круговим, рельєфного, зрізання, аутодермотрансплантата, механізмом, епідермотранслокалізаційного, товстого
