Вішалка для одягу

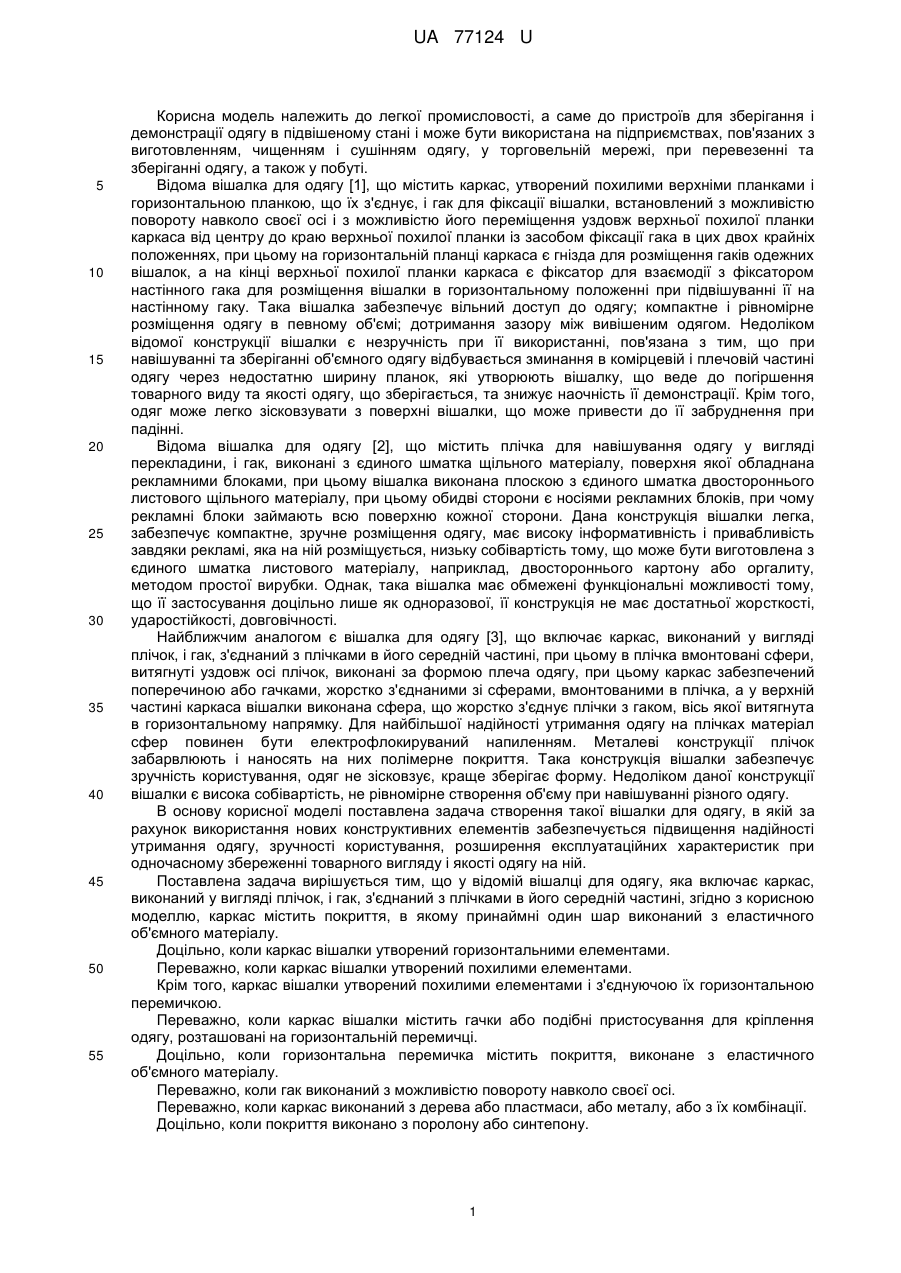

Реферат: UA 77124 U UA 77124 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а саме до пристроїв для зберігання і демонстрації одягу в підвішеному стані і може бути використана на підприємствах, пов'язаних з виготовленням, чищенням і сушінням одягу, у торговельній мережі, при перевезенні та зберіганні одягу, а також у побуті. Відома вішалка для одягу [1], що містить каркас, утворений похилими верхніми планками і горизонтальною планкою, що їх з'єднує, і гак для фіксації вішалки, встановлений з можливістю повороту навколо своєї осі і з можливістю його переміщення уздовж верхньої похилої планки каркаса від центру до краю верхньої похилої планки із засобом фіксації гака в цих двох крайніх положеннях, при цьому на горизонтальній планці каркаса є гнізда для розміщення гаків одежних вішалок, а на кінці верхньої похилої планки каркаса є фіксатор для взаємодії з фіксатором настінного гака для розміщення вішалки в горизонтальному положенні при підвішуванні її на настінному гаку. Така вішалка забезпечує вільний доступ до одягу; компактне і рівномірне розміщення одягу в певному об'ємі; дотримання зазору між вивішеним одягом. Недоліком відомої конструкції вішалки є незручність при її використанні, пов'язана з тим, що при навішуванні та зберіганні об'ємного одягу відбувається зминання в комірцевій і плечовій частині одягу через недостатню ширину планок, які утворюють вішалку, що веде до погіршення товарного виду та якості одягу, що зберігається, та знижує наочність її демонстрації. Крім того, одяг може легко зісковзувати з поверхні вішалки, що може привести до її забруднення при падінні. Відома вішалка для одягу [2], що містить плічка для навішування одягу у вигляді перекладини, і гак, виконані з єдиного шматка щільного матеріалу, поверхня якої обладнана рекламними блоками, при цьому вішалка виконана плоскою з єдиного шматка двостороннього листового щільного матеріалу, при цьому обидві сторони є носіями рекламних блоків, при чому рекламні блоки займають всю поверхню кожної сторони. Дана конструкція вішалки легка, забезпечує компактне, зручне розміщення одягу, має високу інформативність і привабливість завдяки рекламі, яка на ній розміщується, низьку собівартість тому, що може бути виготовлена з єдиного шматка листового матеріалу, наприклад, двостороннього картону або оргалиту, методом простої вирубки. Однак, така вішалка має обмежені функціональні можливості тому, що її застосування доцільно лише як одноразової, її конструкція не має достатньої жорсткості, ударостійкості, довговічності. Найближчим аналогом є вішалка для одягу [3], що включає каркас, виконаний у вигляді плічок, і гак, з'єднаний з плічками в його середній частині, при цьому в плічка вмонтовані сфери, витягнуті уздовж осі плічок, виконані за формою плеча одягу, при цьому каркас забезпечений поперечиною або гачками, жорстко з'єднаними зі сферами, вмонтованими в плічка, а у верхній частині каркаса вішалки виконана сфера, що жорстко з'єднує плічки з гаком, вісь якої витягнута в горизонтальному напрямку. Для найбільшої надійності утримання одягу на плічках матеріал сфер повинен бути електрофлокируваний напиленням. Металеві конструкції плічок забарвлюють і наносять на них полімерне покриття. Така конструкція вішалки забезпечує зручність користування, одяг не зісковзує, краще зберігає форму. Недоліком даної конструкції вішалки є висока собівартість, не рівномірне створення об'єму при навішуванні різного одягу. В основу корисної моделі поставлена задача створення такої вішалки для одягу, в якій за рахунок використання нових конструктивних елементів забезпечується підвищення надійності утримання одягу, зручності користування, розширення експлуатаційних характеристик при одночасному збереженні товарного вигляду і якості одягу на ній. Поставлена задача вирішується тим, що у відомій вішалці для одягу, яка включає каркас, виконаний у вигляді плічок, і гак, з'єднаний з плічками в його середній частині, згідно з корисною моделлю, каркас містить покриття, в якому принаймні один шар виконаний з еластичного об'ємного матеріалу. Доцільно, коли каркас вішалки утворений горизонтальними елементами. Переважно, коли каркас вішалки утворений похилими елементами. Крім того, каркас вішалки утворений похилими елементами і з'єднуючою їх горизонтальною перемичкою. Переважно, коли каркас вішалки містить гачки або подібні пристосування для кріплення одягу, розташовані на горизонтальній перемичці. Доцільно, коли горизонтальна перемичка містить покриття, виконане з еластичного об'ємного матеріалу. Переважно, коли гак виконаний з можливістю повороту навколо своєї осі. Переважно, коли каркас виконаний з дерева або пластмаси, або металу, або з їх комбінації. Доцільно, коли покриття виконано з поролону або синтепону. 1 UA 77124 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки тому, що каркас вішалки містить покриття, в якому принаймні один шар виконаний з еластичного об'ємного матеріалу, досягається виконання вішалки для одягу оптимально об'ємної з плавним сполученням ліній, що забезпечує посадку одягу на плічка без деформації і провисань, а також підвищує жорсткість і довговічність вішалки в цілому. Крім того, покриття каркаса вішалки може містити один шар з еластичного об'ємного матеріалу, а також мати інший зовнішній шар покриття з іншого матеріалу, який надає вішалці додаткові експлуатаційні властивості, необхідні в кожному конкретному випадку залежно від конкретного виду призначення виробу, наприклад, надійність утримання одягу, виконання певної форми плеча, колірне рішення, естетичність і т.д. Завдяки тому, що каркас вішалки утворений горизонтальними елементами, досягається підвищення надійності фіксації і запобігання від зісковзування одягу. Завдяки тому, що каркас вішалки утворений похилими елементами, або похилими елементами і з'єднуючою їх горизонтальною перемичкою, досягається різноманітність форм і об'ємів виробів, що дозволяє зручно розміщувати одяг різних видів і моделей. Включення в конструкцію каркаса вішалки гачків або подібних пристосувань для кріплення одягу, розташованих на горизонтальній перемичці, дозволяє істотно підвищити універсальність вішалки і розміщувати на ній не один виріб. Завдяки тому, що горизонтальна перемичка містить покриття, виконане з еластичного об'ємного матеріалу, розширюються функціональні можливості вішалки. Завдяки тому, що гак виконаний з можливістю повороту навколо своєї осі, досягається зручність при вивішуванні вішалки, а також поліпшується огляд одягу, розташованого на вішалці, при її демонстрації та показі. Виконання каркаса вішалки з дерева або пластмаси, або металу, або з їх комбінації дозволяє випускати широкий асортимент цієї продукції з урахуванням різного попиту покупців за якістю та ціновою категорією виробів. Виконання покриття каркаса з такого об'ємного матеріалу як поролон або синтепон дозволяє застосовувати вішалку для різного одягу: для трикотажних виробів, легкого одягу, костюмів, пальто, крім того, поліпшити наочність при демонстрації одягу і зберегти її якість при зберіганні. Суть запропонованої корисної моделі пояснюється кресленнями, де: на фіг. 1 представлений загальний вид вішалки для одягу (плічки з горизонтальних елементів); на фіг. 2 - вид А-А фіг. 1; на фіг. 3 - загальний вид вішалки для одягу (плічки з похилих елементів з горизонтальною перемичкою). Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, і гак 2, з'єднаний з плічками в його середній частині, при цьому каркас містить покриття, в якому принаймні один шар виконаний з еластичного об'ємного матеріалу 3 (фіг. 1, 3), і може мати інший зовнішній шар покриття 4 (фіг. 2) з іншого матеріалу, а також додаткові елементи у вигляді горизонтальної перемички 5 (фіг. 3), на якій можуть розташовуватися гачки 6, що підвищує універсальність використання вішалки. Приклад 1. Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, утвореної горизонтальними елементами, виконаними з пластмаси, і гак 2, з'єднаний з плічками в його середній частині, при цьому каркас має покриття 3, виконане з цілісного шматка поролону. Приклад 2. Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, утвореної горизонтальними елементами, виконаними з дерева, і поворотний гак 2, з'єднаний з плічками в його середній частині, при цьому каркас має покриття, виконане з шару синтепону 3, накрученого на плічка, і шару зовнішнього покриття 4, виконаного з атласної тканини, декорованої бісером. Приклад 3. Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, утвореної похилими елементами, виконаними з металу, і гак 2, з'єднаний з плічками в його середній частині, при цьому каркас має покриття, виконане з шару синтепону 3, накрученого на плічка, і шару зовнішнього покриття 4, виконаного з трикотажної тканини. Приклад 4. Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, утвореної похилими елементами і з'єднує їх горизонтальною перемичкою 5, виконаними з дерева, і поворотний гак 2, з'єднаний з плічками в його середній частині, при цьому плічка має покриття, виконане з цілісного шматка поролону 3, і шару зовнішнього покриття 4, виконаного з трикотажної тканини. Приклад 5. 2 UA 77124 U 5 10 15 20 25 Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, утвореної похилими елементами і з'єднує їх горизонтальною перемичкою 5, виконаними з пластмаси, і гак 2, з'єднаний з плічками в його середній частині, при цьому каркас має покриття, виконане з цілісного шматка поролону 3, і шару зовнішнього покриття 4, виконаного з атласної тканини. Приклад 6. Вішалка для одягу містить каркас, виконаний у вигляді плічки 1, утвореної похилими елементами і з'єднує їх горизонтальною перемичкою 5, виконаними з металу, і поворотний гак 2, з'єднаний з плічками в його середній частині, при цьому плічка має покриття, виконане з цілісного шматка поролону 3, і шару зовнішнього покриття 4, виконаного з трикотажної тканини, а на горизонтальній перемичці 5 розташовані гачки 6. Приклад 7. Вішалка для одягу містить каркас, виконаний у вигляді плічок 1, утвореної похилими елементами, виконаними з дерева, і з'єднує їх горизонтальною перемичкою 5, виконаною з металу, і поворотний гак 2, з'єднаний з плічками в його середній частині, при цьому плічка має покриття, виконане з цілісного шматка поролону 3, і шару зовнішнього покриття 4, виконаного з трикотажної тканини, а на горизонтальній перемичці 5 розташовані гачки 6. Вище наведені приклади характеризують здійснення даної корисної моделі. Однак, вони носять ілюстративний характер і не обмежують інші варіанти використання. Таким чином, запропонована корисна модель забезпечує підвищення надійності утримання одягу, зручність користування, розширення експлуатаційних характеристик при одночасному збереженні товарного вигляду і якості одягу на ній. Джерела інформації: 6 1. Патент Російської Федерації № 2065718 C1, опубл. 27.08.1996, МПК A47G25/02 2. Патент Російської Федерації № 69723 U1, опубл.10.01.2008, МПК A47G25/00. 6 3. Патент Російської Федерації № 2131693 C1, опубл. 20.06.1999, МПК A47G25/20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Вішалка для одягу, яка містить каркас, виконаний у вигляді плічок, і гак, з'єднаний з плічками в його середній частині, яка відрізняється тим, що каркас містить покриття, в якому принаймні один шар виконують з еластичного об'ємного матеріалу. 2. Вішалка за п. 1, яка відрізняється тим, що каркас вішалки утворений горизонтальними елементами. 3. Вішалка за п. 1, яка відрізняється тим, що каркас вішалки утворений похилими елементами. 4. Вішалка за п. 3, яка відрізняється тим, що каркас вішалки утворений похилими елементами і з'єднуючою їх горизонтальною перемичкою. 5. Вішалка за п. 4, яка відрізняється тим, що каркас вішалки містить гачки або подібні пристосування для кріплення одягу, розташовані на горизонтальній перемичці. 6. Вішалка за п. 1, яка відрізняється тим, що горизонтальна перемичка містить покриття, виконане з еластичного об'ємного матеріалу. 7. Вішалка за п. 1, яка відрізняється тим, що гак виконують з можливістю повороту навколо своєї осі. 8. Вішалка за п. 1, яка відрізняється тим, що каркас виконують з дерева або пластмаси, або металу, або з їх комбінації. 9. Вішалка за п. 1, яка відрізняється тим, що як еластичний об'ємний матеріал використовують поролон або синтепон. 3 UA 77124 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
