Пузирчасті поліестерні частинки, композиція вихідного матеріалу та спосіб одержання пузирчастих поліестерних частинок (варіанти)

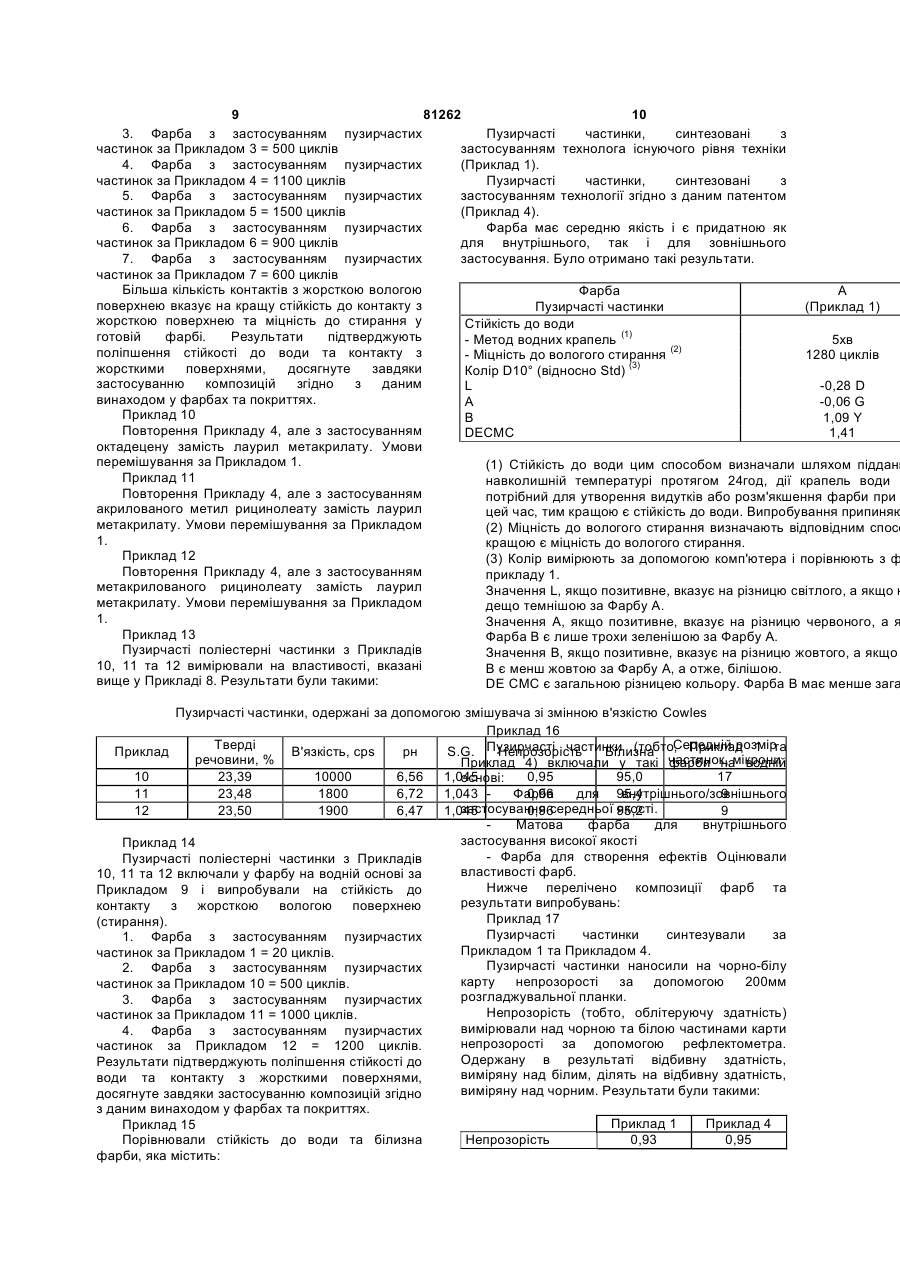

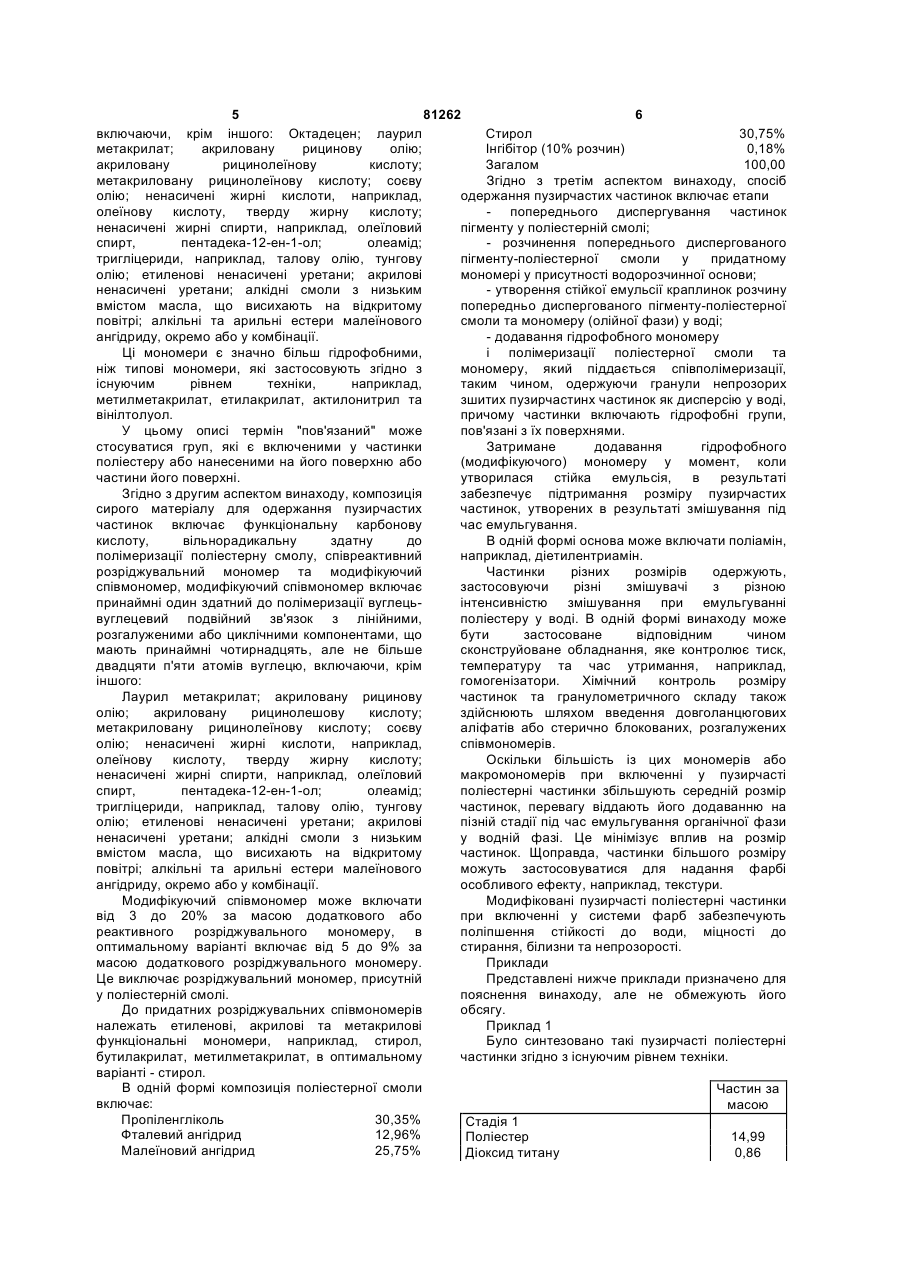

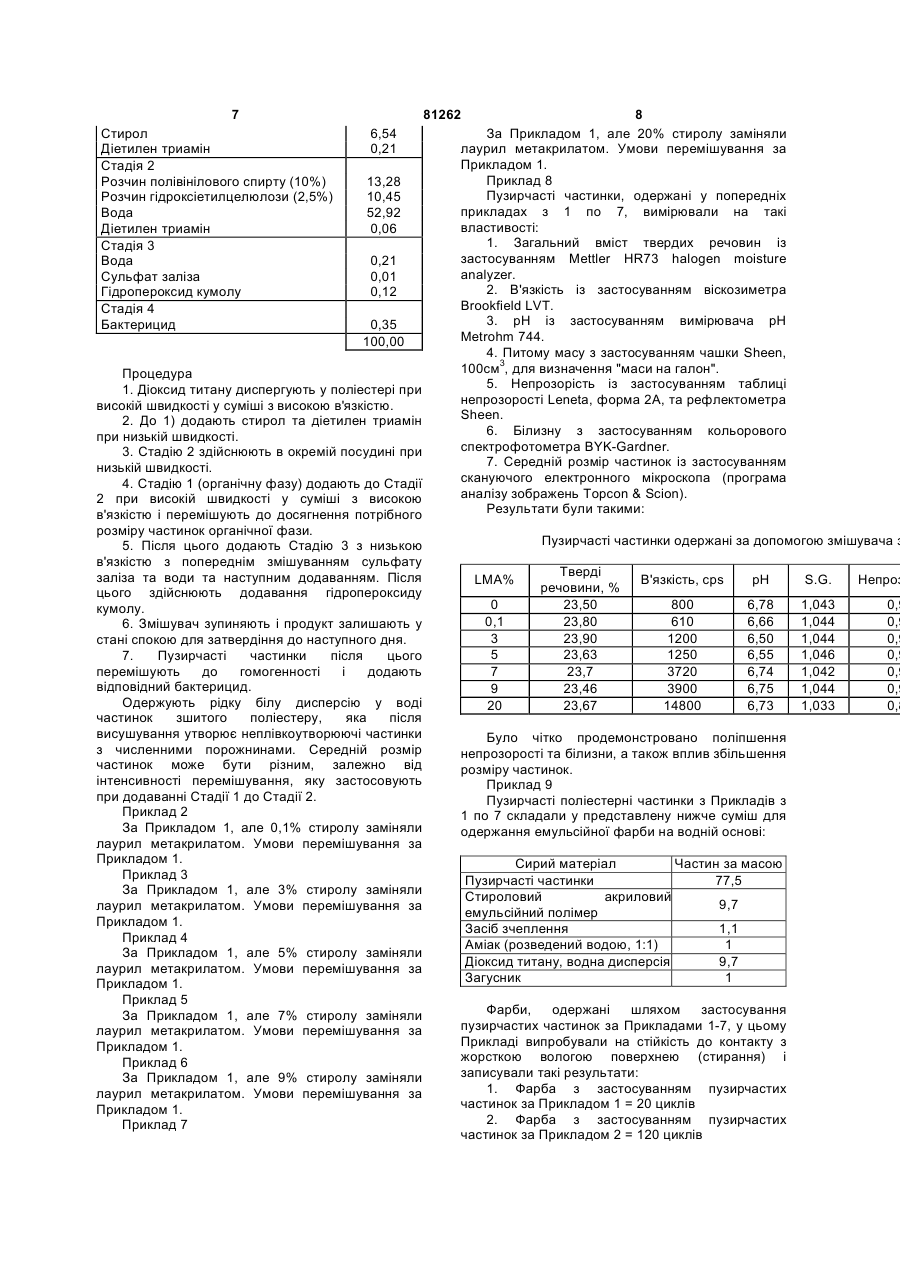

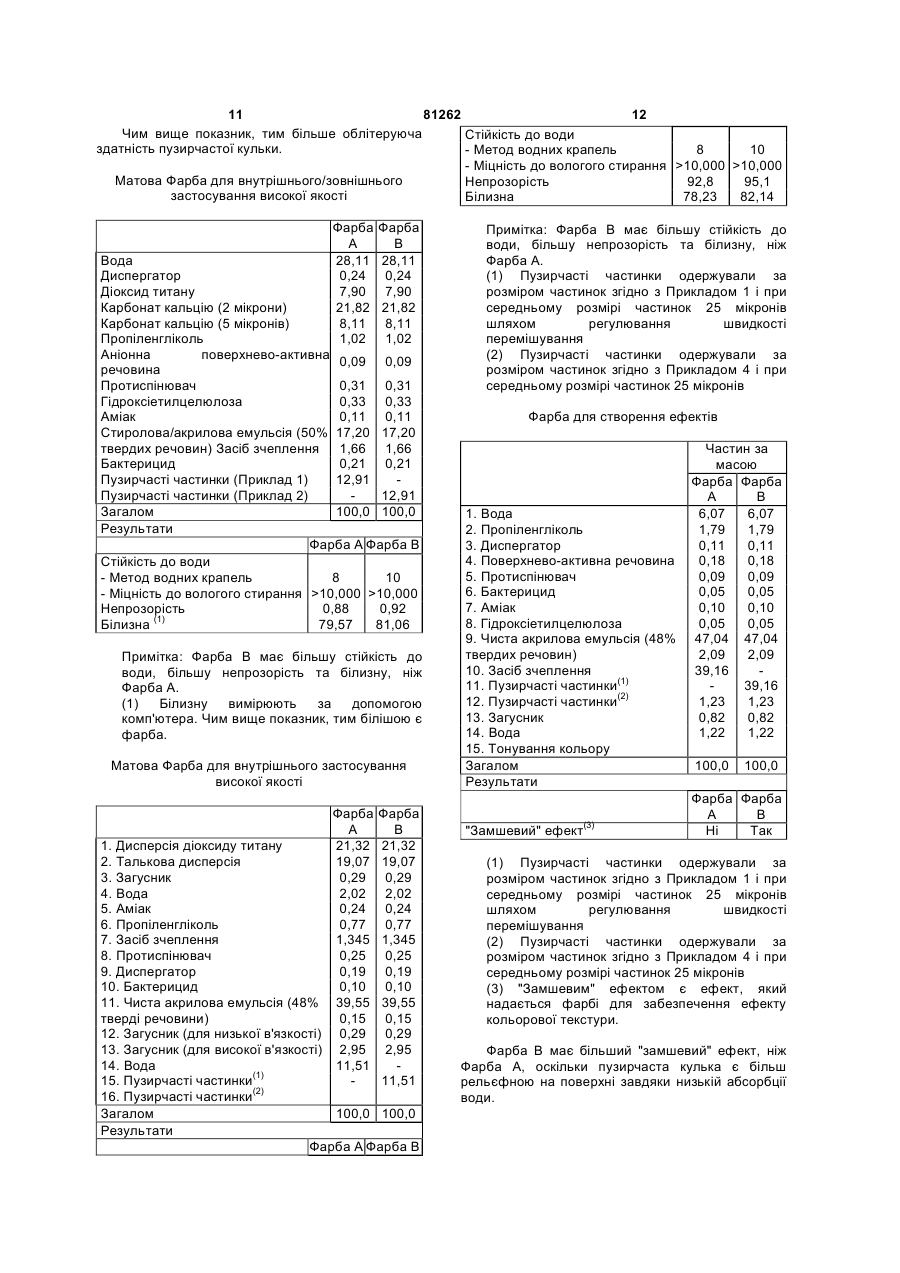

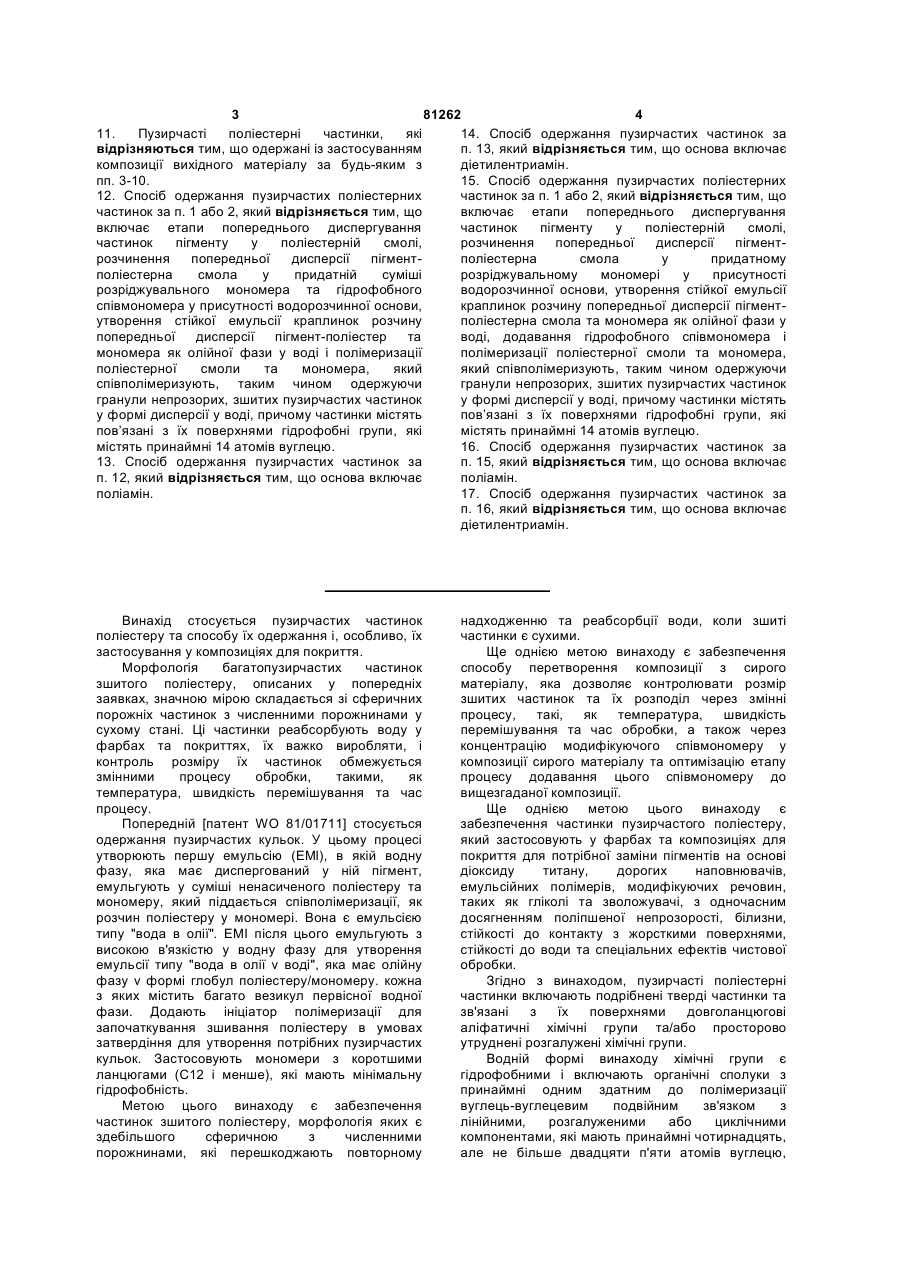

1. Пузирчасті поліестерні частинки, які відрізняються тим, що включають подрібнені тверді частинки та пов'язані з їх поверхнями довголанцюгові аліфатичні хімічні групи та/або просторово утруднені розгалужені хімічні групи, які мають гідрофобний характер і містять принаймні чотирнадцять атомів вуглецю. 2. Пузирчасті поліестерні частинки за п. 1, які відрізняються тим, що хімічні групи містять принаймні один здатний до полімеризації вуглецьвуглецевий подвійний зв'язок з лінійними, розгалуженими або циклічними складовими, які містять принаймні чотирнадцять, але менше, ніж двадцять п’ять атомів вуглецю, включаючи, зокрема, лаурилметакрилат, акриловану рицинову олію, акриловану рицинолеїнову кислоту, метакриловану рицинолеїнову кислоту, соєву олію, ненасичені жирні кислоти, наприклад олеїнову кислоту, тверду жирну кислоту, ненасичені жирні спирти, наприклад олеїловий спирт, пентадека-12-ен-1-ол, олеамід, тригліцериди, наприклад талову олію, тунгову олію, етиленоненасичені уретани, акрилоненасичені уретани, алкідні смоли з низьким вмістом масла, здатні до висихання на відкритому повітрі, алкільні та арильні естери малеїнового ангідриду, окремо або у комбінації. 3. Композиція вихідного матеріалу для одержання пузирчастих частинок за п. 1 або 2, яка відрізняється тим, що містить поліестерну смолу 2 (19) 1 3 81262 4 11. Пузирчасті поліестерні частинки, які 14. Спосіб одержання пузирчастих частинок за відрізняються тим, що одержані із застосуванням п. 13, який відрізняється тим, що основа включає композиції вихідного матеріалу за будь-яким з діетилентриамін. пп. 3-10. 15. Спосіб одержання пузирчастих поліестерних 12. Спосіб одержання пузирчастих поліестерних частинок за п. 1 або 2, який відрізняється тим, що частинок за п. 1 або 2, який відрізняється тим, що включає етапи попереднього диспергування включає етапи попереднього диспергування частинок пігменту у поліестерній смолі, частинок пігменту у поліестерній смолі, розчинення попередньої дисперсії пігментрозчинення попередньої дисперсії пігментполіестерна смола у придатному поліестерна смола у придатній суміші розріджувальному мономері у присутності розріджувального мономера та гідрофобного водорозчинної основи, утворення стійкої емульсії співмономера у присутності водорозчинної основи, краплинок розчину попередньої дисперсії пігментутворення стійкої емульсії краплинок розчину поліестерна смола та мономера як олійної фази у попередньої дисперсії пігмент-поліестер та воді, додавання гідрофобного співмономера і мономера як олійної фази у воді і полімеризації полімеризації поліестерної смоли та мономера, поліестерної смоли та мономера, який який співполімеризують, таким чином одержуючи співполімеризують, таким чином одержуючи гранули непрозорих, зшитих пузирчастих частинок гранули непрозорих, зшитих пузирчастих частинок у формі дисперсії у воді, причому частинки містять у формі дисперсії у воді, причому частинки містять пов’язані з їх поверхнями гідрофобні групи, які пов’язані з їх поверхнями гідрофобні групи, які містять принаймні 14 атомів вуглецю. містять принаймні 14 атомів вуглецю. 16. Спосіб одержання пузирчастих частинок за 13. Спосіб одержання пузирчастих частинок за п. 15, який відрізняється тим, що основа включає п. 12, який відрізняється тим, що основа включає поліамін. поліамін. 17. Спосіб одержання пузирчастих частинок за п. 16, який відрізняється тим, що основа включає діетилентриамін. Винахід стосується пузирчастих частинок поліестеру та способу їх одержання і, особливо, їх застосування у композиціях для покриття. Морфологія багатопузирчастих частинок зшитого поліестеру, описаних у попередніх заявках, значною мірою складається зі сферичних порожніх частинок з численними порожнинами у сухому стані. Ці частинки реабсорбують воду у фарбах та покриттях, їх важко виробляти, і контроль розміру їх частинок обмежується змінними процесу обробки, такими, як температура, швидкість перемішування та час процесу. Попередній [патент WO 81/01711] стосується одержання пузирчастих кульок. У цьому процесі утворюють першу емульсію (ЕМl), в якій водну фазу, яка має диспергований у ній пігмент, емульгують у суміші ненасиченого поліестеру та мономеру, який піддається співполімеризації, як розчин поліестеру у мономері. Вона є емульсією типу "вода в олії". ЕМІ після цього емульгують з високою в'язкістю у водну фазу для утворення емульсії типу "вода в олії ν воді", яка має олійну фазу ν формі глобул поліестеру/мономеру. кожна з яких містить багато везикул первісної водної фази. Додають ініціатор полімеризації для започаткування зшивання поліестеру в умовах затвердіння для утворення потрібних пузирчастих кульок. Застосовують мономери з коротшими ланцюгами (С12 і менше), які мають мінімальну гідрофобність. Метою цього винаходу є забезпечення частинок зшитого поліестеру, морфологія яких є здебільшого сферичною з численними порожнинами, які перешкоджають повторному надходженню та реабсорбції води, коли зшиті частинки є сухими. Ще однією метою винаходу є забезпечення способу перетворення композиції з сирого матеріалу, яка дозволяє контролювати розмір зшитих частинок та їх розподіл через змінні процесу, такі, як температура, швидкість перемішування та час обробки, а також через концентрацію модифікуючого співмономеру у композиції сирого матеріалу та оптимізацію етапу процесу додавання цього співмономеру до вищезгаданої композиції. Ще однією метою цього винаходу є забезпечення частинки пузирчастого поліестеру, який застосовують у фарбах та композиціях для покриття для потрібної заміни пігментів на основі діоксиду титану, дорогих наповнювачів, емульсійних полімерів, модифікуючих речовин, таких як гліколі та зволожувачі, з одночасним досягненням поліпшеної непрозорості, білизни, стійкості до контакту з жорсткими поверхнями, стійкості до води та спеціальних ефектів чистової обробки. Згідно з винаходом, пузирчасті поліестерні частинки включають подрібнені тверді частинки та зв'язані з їх поверхнями довголанцюгові аліфатичні хімічні групи та/або просторово утруднені розгалужені хімічні групи. Водній формі винаходу хімічні групи є гідрофобними і включають органічні сполуки з принаймні одним здатним до полімеризації вуглець-вуглецевим подвійним зв'язком з лінійними, розгалуженими або циклічними компонентами, які мають принаймні чотирнадцять, але не більше двадцяти п'яти атомів вуглецю, 5 81262 6 включаючи, крім іншого: Октадецен; лаурил Стирол 30,75% метакрилат; акриловану рицинову олію; Інгібітор (10% розчин) 0,18% акриловану рицинолеїнову кислоту; Загалом 100,00 метакриловану рицинолеїнову кислоту; соєву Згідно з третім аспектом винаходу, спосіб олію; ненасичені жирні кислоти, наприклад, одержання пузирчастих частинок включає етапи олеїнову кислоту, тверду жирну кислоту; - попереднього диспергування частинок ненасичені жирні спирти, наприклад, олеїловий пігменту у поліестерній смолі; спирт, пентадека-12-ен-1-ол; олеамід; - розчинення попереднього диспергованого тригліцериди, наприклад, талову олію, тунгову пігменту-поліестерної смоли у придатному олію; етиленові ненасичені уретани; акрилові мономері у присутності водорозчинної основи; ненасичені уретани; алкідні смоли з низьким - утворення стійкої емульсії краплинок розчину вмістом масла, що висихають на відкритому попередньо диспергованого пігменту-поліестерної повітрі; алкільні та арильні естери малеїнового смоли та мономеру (олійної фази) у воді; ангідриду, окремо або у комбінації. - додавання гідрофобного мономеру Ці мономери є значно більш гідрофобними, і полімеризації поліестерної смоли та ніж типові мономери, які застосовують згідно з мономеру, який піддається співполімеризації, існуючим рівнем техніки, наприклад, таким чином, одержуючи гранули непрозорих метилметакрилат, етилакрилат, актилонитрил та зшитих пузирчастинх частинок як дисперсію у воді, вінілтолуол. причому частинки включають гідрофобні групи, У цьому описі термін "пов'язаний" може пов'язані з їх поверхнями. стосуватися груп, які є включеними у частинки Затримане додавання гідрофобного поліестеру або нанесеними на його поверхню або (модифікуючого) мономеру у момент, коли частини його поверхні. утворилася стійка емульсія, в результаті Згідно з другим аспектом винаходу, композиція забезпечує підтримання розміру пузирчастих сирого матеріалу для одержання пузирчастих частинок, утворених в результаті змішування під частинок включає функціональну карбонову час емульгування. кислоту, вільнорадикальну здатну до В одній формі основа може включати поліамін, полімеризації поліестерну смолу, співреактивний наприклад, діетилентриамін. розріджувальний мономер та модифікуючий Частинки різних розмірів одержують, співмономер, модифікуючий співмономер включає застосовуючи різні змішувачі з різною принаймні один здатний до полімеризації вуглецьінтенсивністю змішування при емульгуванні вуглецевий подвійний зв'язок з лінійними, поліестеру у воді. В одній формі винаходу може розгалуженими або циклічними компонентами, що бути застосоване відповідним чином мають принаймні чотирнадцять, але не більше сконструйоване обладнання, яке контролює тиск, двадцяти п'яти атомів вуглецю, включаючи, крім температуру та час утримання, наприклад, іншого: гомогенізатори. Хімічний контроль розміру Лаурил метакрилат; акриловану рицинову частинок та гранулометричного складу також олію; акриловану рицинолешову кислоту; здійснюють шляхом введення довголанцюгових метакриловану рицинолеїнову кислоту; соєву аліфатів або стерично блокованих, розгалужених олію; ненасичені жирні кислоти, наприклад, співмономерів. олеїнову кислоту, тверду жирну кислоту; Оскільки більшість із цих мономерів або ненасичені жирні спирти, наприклад, олеїловий макромономерів при включенні у пузирчасті спирт, пентадека-12-ен-1-ол; олеамід; поліестерні частинки збільшують середній розмір тригліцериди, наприклад, талову олію, тунгову частинок, перевагу віддають його додаванню на олію; етиленові ненасичені уретани; акрилові пізній стадії під час емульгування органічної фази ненасичені уретани; алкідні смоли з низьким у водній фазі. Це мінімізує вплив на розмір вмістом масла, що висихають на відкритому частинок. Щоправда, частинки більшого розміру повітрі; алкільні та арильні естери малеїнового можуть застосовуватися для надання фарбі ангідриду, окремо або у комбінації. особливого ефекту, наприклад, текстури. Модифікуючий співмономер може включати Модифіковані пузирчасті поліестерні частинки від 3 до 20% за масою додаткового або при включенні у системи фарб забезпечують реактивного розріджувального мономеру, в поліпшення стійкості до води, міцності до оптимальному варіанті включає від 5 до 9% за стирання, білизни та непрозорості. масою додаткового розріджувального мономеру. Приклади Це виключає розріджувальний мономер, присутній Представлені нижче приклади призначено для у поліестерній смолі. пояснення винаходу, але не обмежують його До придатних розріджувальних співмономерів обсягу. належать етиленові, акрилові та метакрилові Приклад 1 функціональні мономери, наприклад, стирол, Було синтезовано такі пузирчасті поліестерні бутилакрилат, метилметакрилат, в оптимальному частинки згідно з існуючим рівнем техніки. варіанті - стирол. В одній формі композиція поліестерної смоли Частин за включає: масою Пропіленгліколь 30,35% Стадія 1 Фталевий ангідрид 12,96% Поліестер 14,99 Малеїновий ангідрид 25,75% Діоксид титану 0,86 7 Стирол Діетилен триамін Стадія 2 Розчин полівінілового спирту (10%) Розчин гідроксіетилцелюлози (2,5%) Вода Діетилен триамін Стадія 3 Вода Сульфат заліза Гідропероксид кумолу Стадія 4 Бактерицид 81262 6,54 0,21 13,28 10,45 52,92 0,06 0,21 0,01 0,12 0,35 100,00 Процедура 1. Діоксид титану диспергують у поліестері при високій швидкості у суміші з високою в'язкістю. 2. До 1) додають стирол та діетилен триамін при низькій швидкості. 3. Стадію 2 здійснюють в окремій посудині при низькій швидкості. 4. Стадію 1 (органічну фазу) додають до Стадії 2 при високій швидкості у суміші з високою в'язкістю і перемішують до досягнення потрібного розміру частинок органічної фази. 5. Після цього додають Стадію 3 з низькою в'язкістю з попереднім змішуванням сульфату заліза та води та наступним додаванням. Після цього здійснюють додавання гідропероксиду кумолу. 6. Змішувач зупиняють і продукт залишають у стані спокою для затвердіння до наступного дня. 7. Пузирчасті частинки після цього перемішують до гомогенності і додають відповідний бактерицид. Одержують рідку білу дисперсію у воді частинок зшитого поліестеру, яка після висушування утворює неплівкоутворюючі частинки з численними порожнинами. Середній розмір частинок може бути різним, залежно від інтенсивності перемішування, яку застосовують при додаванні Стадії 1 до Стадії 2. Приклад 2 За Прикладом 1, але 0,1% стиролу заміняли лаурил метакрилатом. Умови перемішування за Прикладом 1. Приклад 3 За Прикладом 1, але 3% стиролу заміняли лаурил метакрилатом. Умови перемішування за Прикладом 1. Приклад 4 За Прикладом 1, але 5% стиролу заміняли лаурил метакрилатом. Умови перемішування за Прикладом 1. Приклад 5 За Прикладом 1, але 7% стиролу заміняли лаурил метакрилатом. Умови перемішування за Прикладом 1. Приклад 6 За Прикладом 1, але 9% стиролу заміняли лаурил метакрилатом. Умови перемішування за Прикладом 1. Приклад 7 8 За Прикладом 1, але 20% стиролу заміняли лаурил метакрилатом. Умови перемішування за Прикладом 1. Приклад 8 Пузирчасті частинки, одержані у попередніх прикладах з 1 по 7, вимірювали на такі властивості: 1. Загальний вміст твердих речовин із застосуванням MettlerHR73 halogen moisture analyzer. 2. В'язкість із застосуванням віскозиметра Brookfield LVT. 3. рН із застосуванням вимірювача рН Metrohm 744. 4. Питому масу з застосуванням чашки Sheen, 100см3, для визначення "маси на галон". 5. Непрозорість із застосуванням таблиці непрозорості Leneta, форма 2А, та рефлектометра Sheen. 6. Білизну з застосуванням кольорового спектрофотометра BYK-Gardner. 7. Середній розмір частинок із застосуванням скануючого електронного мікроскопа (програма аналізу зображень Topcon & Scion). Результати були такими: Пузирчасті частинки одержані за допомогою змішувача з LMA% 0 0,1 3 5 7 9 20 Тверді речовини, % 23,50 23,80 23,90 23,63 23,7 23,46 23,67 В'язкість, cps рН S.G. Непроз 800 610 1200 1250 3720 3900 14800 6,78 6,66 6,50 6,55 6,74 6,75 6,73 1,043 1,044 1,044 1,046 1,042 1,044 1,033 0,9 0,9 0,9 0,9 0,9 0,9 0,8 Було чітко продемонстровано поліпшення непрозорості та білизни, а також вплив збільшення розміру частинок. Приклад 9 Пузирчасті поліестерні частинки з Прикладів з 1 по 7 складали у представлену нижче суміш для одержання емульсійної фарби на водній основі: Сирий матеріал Частин за масою Пузирчасті частинки 77,5 Стироловий акриловий 9,7 емульсійний полімер Засіб зчеплення 1,1 Аміак (розведений водою, 1:1) 1 Діоксид титану, водна дисперсія 9,7 Загусник 1 Фарби, одержані шляхом застосування пузирчастих частинок за Прикладами 1-7, у цьому Прикладі випробували на стійкість до контакту з жорсткою вологою поверхнею (стирання) і записували такі результати: 1. Фарба з застосуванням пузирчастих частинок за Прикладом 1 = 20 циклів 2. Фарба з застосуванням пузирчастих частинок за Прикладом 2 = 120 циклів 9 81262 10 3. Фарба з застосуванням пузирчастих Пузирчасті частинки, синтезовані з частинок за Прикладом 3 = 500 циклів застосуванням технолога існуючого рівня техніки 4. Фарба з застосуванням пузирчастих (Приклад 1). частинок за Прикладом 4 = 1100 циклів Пузирчасті частинки, синтезовані з 5. Фарба з застосуванням пузирчастих застосуванням технології згідно з даним патентом частинок за Прикладом 5 = 1500 циклів (Приклад 4). 6. Фарба з застосуванням пузирчастих Фарба має середню якість і є придатною як частинок за Прикладом 6 = 900 циклів для внутрішнього, так і для зовнішнього 7. Фарба з застосуванням пузирчастих застосування. Було отримано такі результати. частинок за Прикладом 7 = 600 циклів Більша кількість контактів з жорсткою вологою Фарба А поверхнею вказує на кращу стійкість до контакту з Пузирчасті частинки (Приклад 1) жорсткою поверхнею та міцність до стирання у Стійкість до води готовій фарбі. Результати підтверджують - Метод водних крапель (1) 5хв поліпшення стійкості до води та контакту з - Міцність до вологого стирання (2) 1280 циклів жорсткими поверхнями, досягнуте завдяки Колір D10° (відносно Std) (3) застосуванню композицій згідно з даним L -0,28 D винаходом у фарбах та покриттях. А -0,06 G Приклад 10 В 1,09 Υ Повторення Прикладу 4, але з застосуванням DECMC 1,41 октадецену замість лаурил метакрилату. Умови перемішування за Прикладом 1. (1) Стійкість до води цим способом визначали шляхом підданн Приклад 11 навколишній температурі протягом 24год, дії крапель води н Повторення Прикладу 4, але з застосуванням потрібний для утворення видутків або розм'якшення фарби при акрилованого метил рицинолеату замість лаурил цей час, тим кращою є стійкість до води. Випробування припиняю метакрилату. Умови перемішування за Прикладом (2) Міцність до вологого стирання визначають відповідним спосо 1. кращою є міцність до вологого стирання. Приклад 12 (3) Колір вимірюють за допомогою комп'ютера і порівнюють з ф Повторення Прикладу 4, але з застосуванням прикладу 1. метакрилованого рицинолеату замість лаурил Значення L, якщо позитивне, вказує на різницю світлого, а якщо н метакрилату. Умови перемішування за Прикладом дещо темнішою за Фарбу А. 1. Значення А, якщо позитивне, вказує на різницю червоного, а я Приклад 13 Фарба В є лише трохи зеленішою за Фарбу А. Пузирчасті поліестерні частинки з Прикладів Значення В, якщо позитивне, вказує на різницю жовтого, а якщо 10, 11 та 12 вимірювали на властивості, вказані В є менш жовтою за Фарбу А, а отже, білішою. вище у Прикладі 8. Результати були такими: DE CMC є загальною різницею кольору. Фарба В має менше зага Пузирчасті частинки, одержані за допомогою змішувача зі змінною в'язкістю Cowles Приклад 16 Тверді Середній розмір Приклад В'язкість, cps рн S.G. Пузирчасті частинки (тобто, Приклад 1 та Непрозорість Білизна речовини, % Приклад 4) включали у такі частинок, мікрони фарби на водній 10 23,39 10000 6,56 1,045 0,95 95,0 17 основі: 11 23,48 1800 6,72 1,043 0,96 9 Фарба для 95,4 внутрішнього/зовнішнього застосування середньої 95,2 якості. 12 23,50 1900 6,47 1,045 0,96 9 Матова фарба для внутрішнього застосування високої якості Приклад 14 - Фарба для створення ефектів Оцінювали Пузирчасті поліестерні частинки з Прикладів властивості фарб. 10, 11 та 12 включали у фарбу на водній основі за Нижче перелічено композиції фарб та Прикладом 9 і випробували на стійкість до результати випробувань: контакту з жорсткою вологою поверхнею Приклад 17 (стирання). Пузирчасті частинки синтезували за 1. Фарба з застосуванням пузирчастих Прикладом 1 та Прикладом 4. частинок за Прикладом 1 = 20 циклів. Пузирчасті частинки наносили на чорно-білу 2. Фарба з застосуванням пузирчастих карту непрозорості за допомогою 200мм частинок за Прикладом 10 = 500 циклів. розгладжувальної планки. 3. Фарба з застосуванням пузирчастих Непрозорість (тобто, облітеруючу здатність) частинок за Прикладом 11 = 1000 циклів. вимірювали над чорною та білою частинами карти 4. Фарба з застосуванням пузирчастих непрозорості за допомогою рефлектометра. частинок за Прикладом 12 = 1200 циклів. Одержану в результаті відбивну здатність, Результати підтверджують поліпшення стійкості до виміряну над білим, ділять на відбивну здатність, води та контакту з жорсткими поверхнями, виміряну над чорним. Результати були такими: досягнуте завдяки застосуванню композицій згідно з даним винаходом у фарбах та покриттях. Приклад 1 Приклад 4 Приклад 15 Порівнювали стійкість до води та білизна Непрозорість 0,93 0,95 фарби, яка містить: 11 81262 12 Чим вище показник, тим більше облітеруюча Стійкість до води здатність пузирчастої кульки. - Метод водних крапель 8 10 - Міцність до вологого стирання >10,000 >10,000 Матова Фарба для внутрішнього/зовнішнього Непрозорість 92,8 95,1 застосування високої якості Білизна 78,23 82,14 Фарба А 28,11 0,24 7,90 21,82 8,11 1,02 Фарба В 28,11 0,24 7,90 21,82 8,11 1,02 Вода Диспергатор Діоксид титану Карбонат кальцію (2 мікрони) Карбонат кальцію (5 мікронів) Пропіленгліколь Аніонна поверхнево-активна 0,09 0,09 речовина Протиспінювач 0,31 0,31 Гідроксіетилцелюлоза 0,33 0,33 Аміак 0,11 0,11 Стиролова/акрилова емульсія (50% 17,20 17,20 твердих речовин) Засіб зчеплення 1,66 1,66 Бактерицид 0,21 0,21 Пузирчасті частинки (Приклад 1) 12,91 Пузирчасті частинки (Приклад 2) 12,91 Загалом 100,0 100,0 Результати Фарба А Фарба В Стійкість до води - Метод водних крапель 8 10 - Міцність до вологого стирання >10,000 >10,000 Непрозорість 0,88 0,92 Білизна (1) 79,57 81,06 Примітка: Фарба В має більшу стійкість до води, більшу непрозорість та білизну, ніж Фарба А. (1) Білизну вимірюють за допомогою комп'ютера. Чим вище показник, тим білішою є фарба. Матова Фарба для внутрішнього застосування високої якості Фарба Фарба А В 1. Дисперсія діоксиду титану 21,32 21,32 2. Талькова дисперсія 19,07 19,07 3. Загусник 0,29 0,29 4. Вода 2,02 2,02 5. Аміак 0,24 0,24 6. Пропіленгліколь 0,77 0,77 7. Засіб зчеплення 1,345 1,345 8. Протиспінювач 0,25 0,25 9. Диспергатор 0,19 0,19 10. Бактерицид 0,10 0,10 11. Чиста акрилова емульсія (48% 39,55 39,55 тверді речовини) 0,15 0,15 12. Загусник (для низької в'язкості) 0,29 0,29 13. Загусник (для високої в'язкості) 2,95 2,95 14. Вода 11,51 15. Пузирчасті частинки(1) 11,51 16. Пузирчасті частинки(2) Загалом 100,0 100,0 Результати Фарба А Фарба В Примітка: Фарба В має більшу стійкість до води, більшу непрозорість та білизну, ніж Фарба А. (1) Пузирчасті частинки одержували за розміром частинок згідно з Прикладом 1 і при середньому розмірі частинок 25 мікронів шляхом регулювання швидкості перемішування (2) Пузирчасті частинки одержували за розміром частинок згідно з Прикладом 4 і при середньому розмірі частинок 25 мікронів Фарба для створення ефектів 1. Вода 2. Пропіленгліколь 3. Диспергатор 4. Поверхнево-активна речовина 5. Протиспінювач 6. Бактерицид 7. Аміак 8. Гідроксіетилцелюлоза 9. Чиста акрилова емульсія (48% твердих речовин) 10. Засіб зчеплення 11. Пузирчасті частинки(1) 12. Пузирчасті частинки(2) 13. Загусник 14. Вода 15. Тонування кольору Загалом Результати "Замшевий" ефект(3) Частин за масою Фарба Фарба А В 6,07 6,07 1,79 1,79 0,11 0,11 0,18 0,18 0,09 0,09 0,05 0,05 0,10 0,10 0,05 0,05 47,04 47,04 2,09 2,09 39,16 39,16 1,23 1,23 0,82 0,82 1,22 1,22 100,0 100,0 Фарба Фарба А В Ні Так (1) Пузирчасті частинки одержували за розміром частинок згідно з Прикладом 1 і при середньому розмірі частинок 25 мікронів шляхом регулювання швидкості перемішування (2) Пузирчасті частинки одержували за розміром частинок згідно з Прикладом 4 і при середньому розмірі частинок 25 мікронів (3) "Замшевим" ефектом є ефект, який надається фарбі для забезпечення ефекту кольорової текстури. Фарба В має більший "замшевий" ефект, ніж Фарба А, оскільки пузирчаста кулька є більш рельєфною на поверхні завдяки низькій абсорбції води.
