Перекидний трикотаж платированих переплетень і механізм в’язання однофонтурної круглов’язальної машини для його здійснення

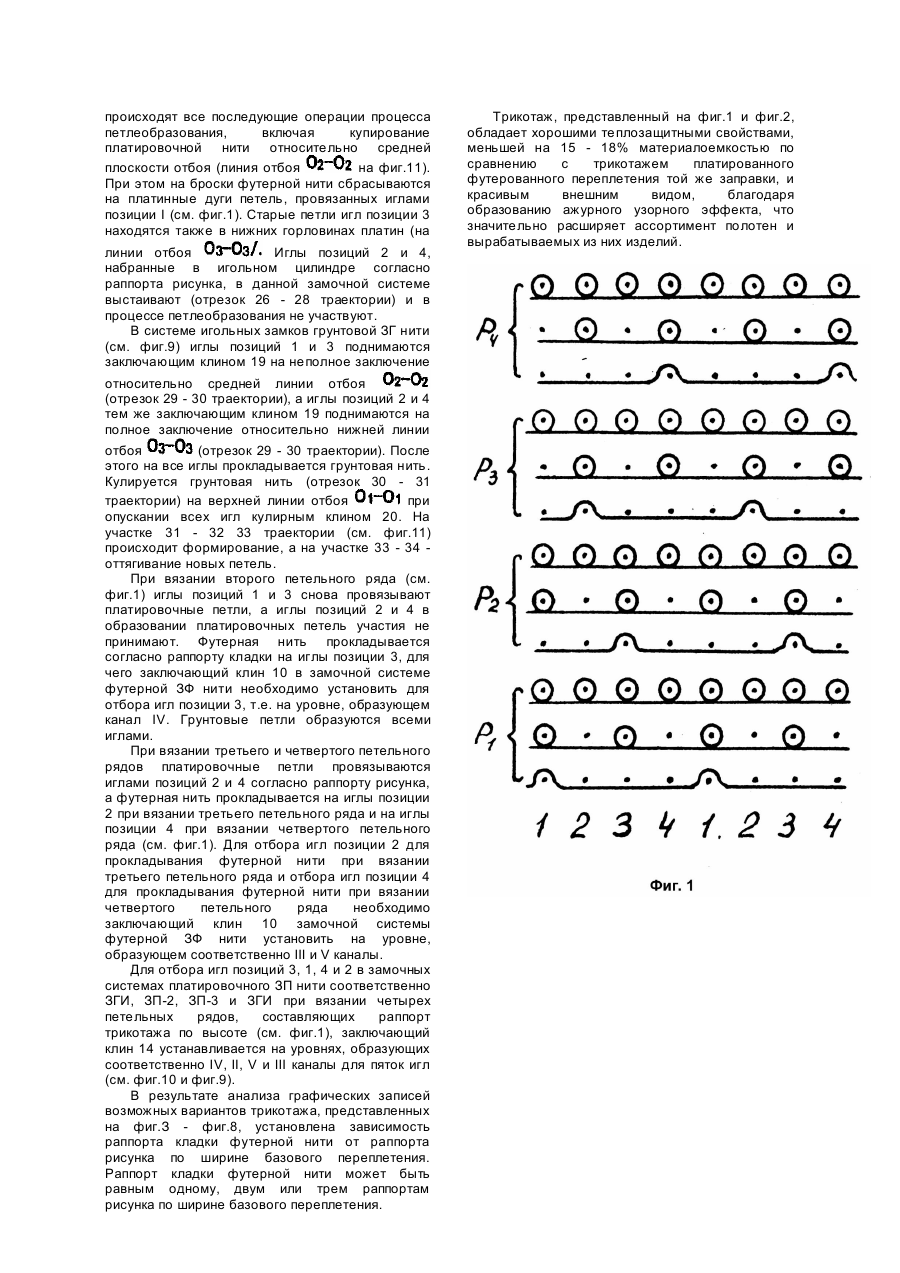

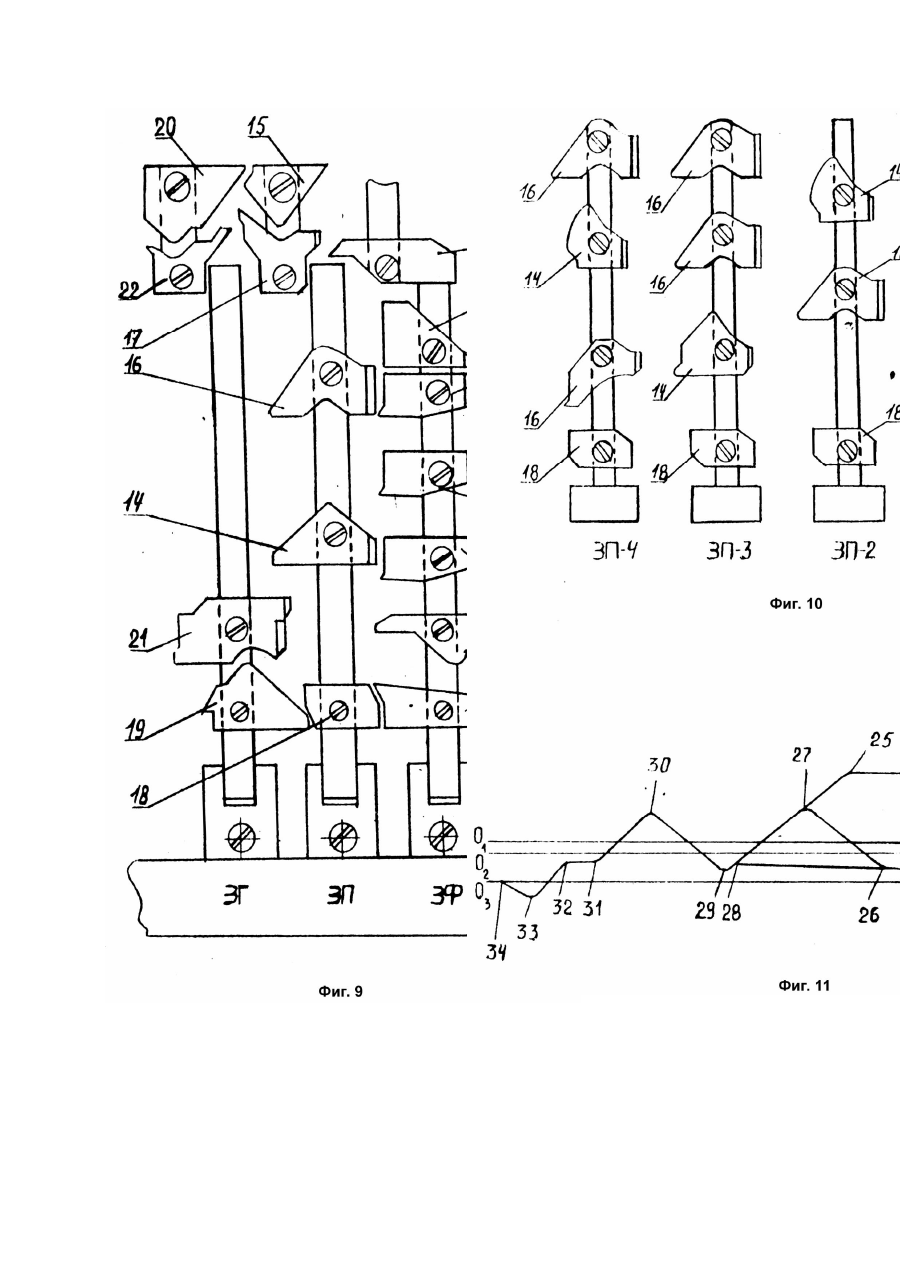

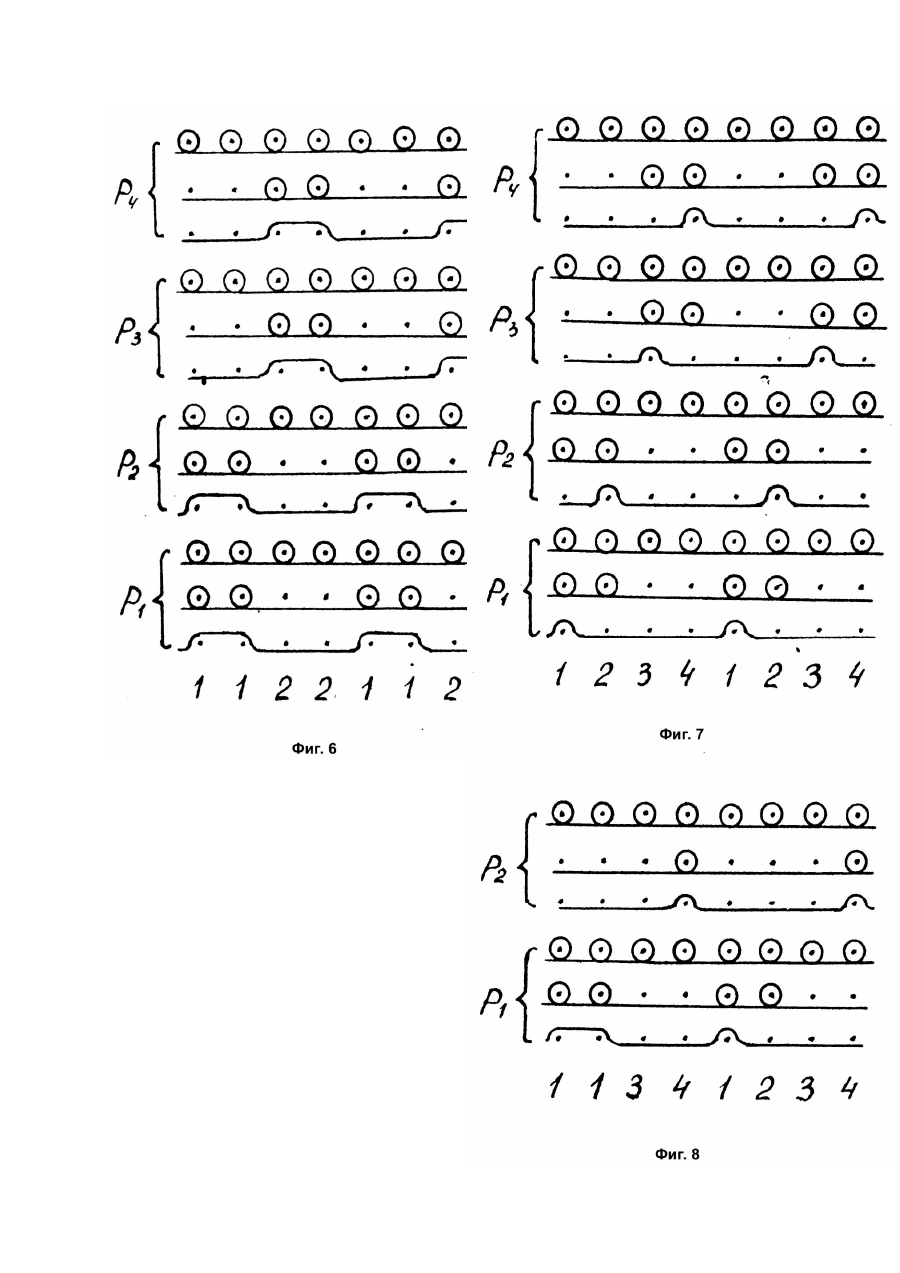

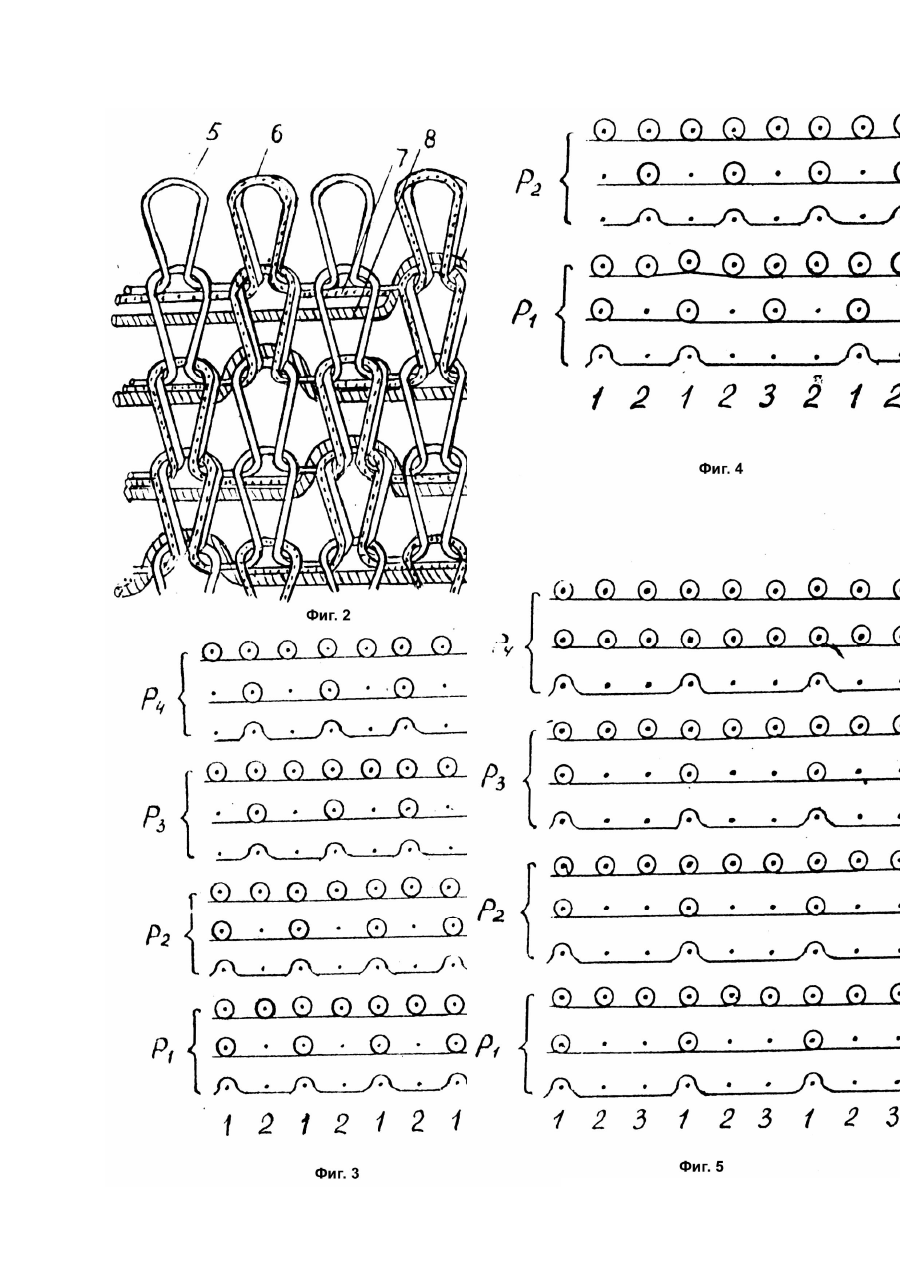

Изобретение относится к трикотажному производству, а именно к изготовлению перекидного трикотажа платированных переплетений и механизму вязания однофонтурной кругловязальной машины, и предназначено для изготовления верхних и бельевых изделий, в частности, детских. Известен перекидной трикотаж платированных переплетений [1], содержащий грунтовые и платировочные петли с протяжками, образованные в соответствии с раппортом рисунка. Такой трикотаж (принятый нами за прототип) имеет красивый внешний вид благодаря образованию ажурного узорного эффекта и небольшую материалоемкость, однако имеет невысокие теплозащитные свойства. Известен механизм вязания однофонтурной кругловязальной машины "Мультисингл" модели 5623 фирмы "Текстима" (бывш. ГДР) (см. Технический паспорт машины), также специализированной на выработку трикотажа платированных футерованных переплетений (принятый нами за прототип), включающий игольный цилиндр с иглами четырех позиций; игольный замок для прокладывания футерной нити, содержащий заключающий, направляющие и ограничивающие клинья; игольный замок для провязывания платировочных петель, содержащий заключающий, кулирный и ограничивающие клинья, и игольный замок для провязывания грунтовых петель, содержащий заключающий, кулирный и ограничивающие клинья, при этом игольные замки объединены по три в одном блоке для образования одного петельного ряда трикотажа платированных футерованных переплетений, а клинья а игольных замках образуют шесть каналов для прохождения пяток четырех позиций игл. Недостаток известного механизма вязания отсутствие отбора игл в игольных замках для провязывания платировочных и грунтовых петель. Это снижает рисунчатые возможности машины и, следовательно, качество трикотажа, так как в нем нет сочетания рисунчатого эффекта с высокими теплозащитными свойствами трикотажа, предназначенного для верхних и бельевых изделий. В основу изобретений положена задача создать перекидной трикотаж платированных переплетений и механизм вязания однофонтурной кругловязальной машины, в которых обеспечилась бы ворсистая поверхность изнаночной стороны трикотажа при сохранении ажурного рисунчатого эффекта лицевой стороны, благодаря чему повысились бы теплозащитные свойства трикотажа, и расширились бы функциональные возможности механизма вязания. Поставленная задача решена тем. что в трикотаже, содержащем грунтовые и платировочные петли с протяжками, образованные в соответствии с раппортом рисунка, согласно изобретению, дополнительно имеются наброски и протяжки футерной нити, при этом наброски футерной нити удерживаются протяжками платировочных петель. В зависимости от требуемых параметров и свойств трикотажа футерная нить прокладывается с раппортом, равном одному, двум или трем раппортам рисунка по ширине перекидного трикотажа. Выполнение перекидного трикотажа платированных переплетений из грунтовых, платировочных петель с протяжками, образованных в соответствии с раппортом рисунка, протяжек футерной нити и набросков футерной нити, удерживающихся протяжками платировочных петель, позволяет получить трикотаж, в отличие от прототипа, с изнаночной стороны обладающий ворсистой поверхностью и сочетающий перекидной трикотаж платированных переплетений с футерованным трикотажем, благодаря чему трикотаж обладает хорошими теплозащитными свойствами. Сочетание ажурного рисунчатого эффекта на лицевой стороне трикотажа с ворсистой поверхностью изнаночной стороны, обеспечивающей требуемые теплозащитные свойства материала при уменьшении его материалоемкости, авторам из патентной и научно-технической литературы неизвестно. Решение указанной задачи достигается также тем, что в механизме вязания однофонтурной кругловязальной машины, включающем игольный цилиндр с иглами четырех позиций, игольный замок для прокладывания футерной нити, содержащий заключающий, направляющий и ограничивающие клинья, игольный замок для провязывания платировочных петель, содержащий заключающий, кулирный и ограничивающие клинья, и игольный замок для провязывания грунтовых петель, содержащий заключающий, кулирный и ограничивающие клинья, при этом игольные замки объединены по три в одном блоке для образования одного петельного ряда трикотажа платированных футерованных переплетений, а клинья в игольных замках образуют шесть каналов для прохождения пяток четырех позиций игл, согласно изобретению, игольный замок для провязывания платировочных петель дополнительно снабжен направляющим клином, а заключающий клин установлен в соответствии с раппортом рисунка перекидного трикотажа платированных переплетений, т.е. так, чтобы заключающие клинья в игольных замках для провязывания платировочных петель были установлены в соответствии с раппортом перекидного трикотажа платированных переплетений, образуя второй, третий, четвертый или пятый каналы для игл одной из четырех позиций, а направляющие клинья установлены так, что образуют шестой канал. Снабжение игольного замка для провязывания платировочных петель дополнительно заключающему, кулирному и ограничивающим клиньям направляющим клином и установление заключающего клина в соответствии с раппортом рисунка перекидного трикотажа платированных переплетений в механизме вязания при объединении игольных замков по три в одном блоке для образования одного петельного ряда трикотажа платированных футерованных переплетений и образовании клиньями в игольных замках шести каналов для прохождения пяток четырех позиций игл, позволяет, в отличие от прототипа, расширить функциональные возможности механизма вязания за счет изготовления перекидного трикотажа платированных переплетений, сочетающего ажурный рисунчатый эффект с ворсовой поверхностью для повышения его теплозащитных свойств при уменьшении материалоемкости. Сущность изобретения поясняется чертежами, где изображены: на фиг.1 графическая запись перекидного трикотажа платированного переплетения (с раппортом рисунка по ширине 1 + 1) с футерной нитью (с раппортом кладки 1 + 3), а на фиг.2 - строение этого трикотажа; на фиг.3 и 4 - графическая запись вариантов кладки футерной нити при постоянном раппорте рисунка 1 + 1 по ширине базового переплетения; на фиг.5 - то же, при раппорте рисунка 1 + 2; на фиг.6, фиг.7 и фиг.8 то же, при раппорте рисунка 2 + 2; на фиг.9 игольные замки цилиндра (один блок) механизма вязания однофонтурной кругловязальной машины, обеспечивающие выработку одного петельного ряда предлагаемого трикотажа; на фиг.10 - игольные замки платировочной (ЗП) нити замочных систем четырех блоков механизма вязания однофонтурной кругловязальной машины, обеспечивающие выработку четырех петельных рядов (одного раппорта переплетения по высоте) предлагаемого трикотажа; на фиг.11 траектории игл. Количество вариантов предлагаемого трикотажа можно увеличивать также за счет увеличения раппорта рисунка по высоте базового переплетения. На фиг.1 показана расстановка в игольном цилиндре игл позиций 1, 2, 3, 4 и графическая запись переплетения одного из вариантов предлагаемого трикотажа, вырабатываемого из грунтовой Г, платировочной П и футерной Ф нитей. и петельные ряды одного раппорта рисунка по высоте. На фиг.2 - строение этого варианта трикотажа, который состоит из грунтовых петель 5, образованных из грунтовой нити Г платировочных петель 6, образованных в соответствии с раппортом рисунка из нити П, удлиненных протяжек 7 платировочной нити П, удлиненных протяжек 8 и на бросков 9 футерной нити Ф, проложенной в соответствии с раппортом кладки футерной нити. Протяжки 7 платировочной нити П, протяжки 8 и наброски 9 футерной нити Ф образуют изнаночную сторону трикотажа, при этом наброски 9 футерной нити Ф удерживаются протяжками 7 платировочной нити П. Благодаря определенному чередованию двойных петель, состоящих из грунтовых петель 5 и платировочных петель 6, и одинарных грунтовых петель 5, лицевая сторона трикотажа имеет эффект ажурного трикотажа. Узорчатый эффект лицевой стороны трикотажа зависит от раппорта рисунка базового переплетения. На фиг.3 - фиг.8 показаны расстановка игл в цилиндре и графическая запись одного раппорта трикотажа различных раппортов базового переплетения и кладки футерной нити. Механизм вязания однофонтурной кругловязальной машины для вязания предлагаемого трикотажа содержит игольный цилиндр с иглами 1 - 4 позиций (на чертеже не показаны), игольные замки для прокладывания футерной ЗФ нити, игольные замки платировочной ЗП нити для провязывания платировочных петель и игольные замки грунтовой ЗГ нити для провязывания грунтовых петель, образующие один замковый блок, необходимый для вязания одного петельного ряда трикотажа (фиг.9). Клинья в игольных замках ЗФ, ЗП и ЗГ образуют каналы I, II, III, IV, V и VI для прохождения пяток игл четырех позиций. Игольный замок для прокладывания футерной ЗФ нити содержит заключающий клин 10, ограничивающие клинья 11 и направляющие клинья 12 и 13. Игольный замок платировочной ЗП нити для провязывания платировочных петель содержит заключающий клин 14, кулирный клин 15, ограничивающие клинья 16 и 17 и направляющий клин 18. Игольный замок грунтовой ЗГ нити для провязывания грунтовых петель содержит заключающий клин 19, кулирный клин 20 и ограничивающие клинья 21 и 22. Положение по высоте в игольных замках платировочной ЗП нити для провязывания платировочных петель заключающих клиньев 14 и ограничивающих клиньев 16 (фиг.10) зависит от раппорта трикотажа по высоте, при этом клинья 14 и 16 участвуют в образовании второго II, третьего III, четвертого IV или пятого V каналов для пяток одной из четырех позиций игл, а направляющие клинья 18 установлены так, что они участвуют в образовании шестого VI канала (см. фиг.9). Раппорт рисунка по высоте трикотажа, представленного на фиг.1 и фиг.2, равен четырем петельным рядам, для вязания которых необходимо иметь четыре блока замочных систем. Так как расположение клиньев в игольных замках футерной ЗФ нити и в игольных замках грунтовой ЗГ нитей во всех замочных блоках остается таким, как в механизме вязания, принятого за прототип, при выработке трикотажа платированного футерованного трикотажа при раппорте кладки футерной нити 1 + 3 с расположением набросков футерной нити со сдвигом, то для упрощения рисунка на фиг.10 приведены лишь игольные замки платировочной ЗП нити ЗГИ, ЗП-2, ЗП-3 и ЗП-4 соответственно в первом, втором, третьем и четвертом замочных блоках. Процесс вязания предлагаемого трикотажа осуществляется следующим образом. Иглы позиции 1, набранные в игольном цилиндре в соответствии с раппортом кладки футерной нити (фиг.1), поднимаются заключающим клином 10 игольного замка футерной ЗФ нити на полное заключение (отрезок 23 - 24 траектории игл на фиг.11). Старые петли на этих иглах находятся в нижних горловинах платин, т.е. на линии отбоя (фиг.11). При прокладывании футерной нити на иглы позиции 1 ниже язычков иглы данной позиции выстаивают не уровне полного заключения (отрезок 24 - 25 траектории). Неотобранные иглы позиций 2, 3 и 4 несколько поднимаются направляющим клином 12 (отрезок 23 - 26 траектории). Выдвижением к центру машины платины верхними горловинами (линия отбоя заводят протяжки футерной нити за спинки неотобранных игл. В системе игольных замков платировочной ЗП нити иглы позиций 1 и 3, набранные согласно раппорту рисунка, провязывают платировочные петли. Для этого иглы позиции 3 поднимаются заключающим клином 14 (фиг.9) в положении 27 (отрезок 26 - 27 траектории), а иглы позиции 1 опускаются кулирным клином 15 в положение 27 (отрезок 25 - 27 траектории), где происходит прокладывание платировочной нити. При дальнейшем опускании игл позиций 1 и 3 кулирным клином 15 (отрезок 27 - 29 траектории) происходят все последующие операции процесса петлеобразования, включая купирование платировочной нити относительно средней плоскости отбоя (линия отбоя на фиг.11). При этом на броски футерной нити сбрасываются на платинные дуги петель, провязанных иглами позиции I (см. фиг.1). Старые петли игл позиции 3 находятся также в нижних горловинах платин (на линии отбоя Иглы позиций 2 и 4, набранные в игольном цилиндре согласно раппорта рисунка, в данной замочной системе выстаивают (отрезок 26 - 28 траектории) и в процессе петлеобразования не участвуют. В системе игольных замков грунтовой ЗГ нити (см. фиг.9) иглы позиций 1 и 3 поднимаются заключающим клином 19 на неполное заключение относительно средней линии отбоя (отрезок 29 - 30 траектории), а иглы позиций 2 и 4 тем же заключающим клином 19 поднимаются на полное заключение относительно нижней линии отбоя (отрезок 29 - 30 траектории). После этого на все иглы прокладывается грунтовая нить. Кулируется грунтовая нить (отрезок 30 - 31 траектории) на верхней линии отбоя при опускании всех игл кулирным клином 20. На участке 31 - 32 33 траектории (см. фиг.11) происходит формирование, а на участке 33 - 34 оттягивание новых петель. При вязании второго петельного ряда (см. фиг.1) иглы позиций 1 и 3 снова провязывают платировочные петли, а иглы позиций 2 и 4 в образовании платировочных петель участия не принимают. Футерная нить прокладывается согласно раппорту кладки на иглы позиции 3, для чего заключающий клин 10 в замочной системе футерной ЗФ нити необходимо установить для отбора игл позиции 3, т.е. на уровне, образующем канал IV. Грунтовые петли образуются всеми иглами. При вязании третьего и четвертого петельного рядов платировочные петли провязываются иглами позиций 2 и 4 согласно раппорту рисунка, а футерная нить прокладывается на иглы позиции 2 при вязании третьего петельного ряда и на иглы позиции 4 при вязании четвертого петельного ряда (см. фиг.1). Для отбора игл позиции 2 для прокладывания футерной нити при вязании третьего петельного ряда и отбора игл позиции 4 для прокладывания футерной нити при вязании четвертого петельного ряда необходимо заключающий клин 10 замочной системы футерной ЗФ нити установить на уровне, образующем соответственно III и V каналы. Для отбора игл позиций 3, 1, 4 и 2 в замочных системах платировочного ЗП нити соответственно ЗГИ, ЗП-2, ЗП-3 и ЗГИ при вязании четырех петельных рядов, составляющих раппорт трикотажа по высоте (см. фиг.1), заключающий клин 14 устанавливается на уровнях, образующих соответственно IV, II, V и III каналы для пяток игл (см. фиг.10 и фиг.9). В результате анализа графических записей возможных вариантов трикотажа, представленных на фиг.З - фиг.8, установлена зависимость раппорта кладки футерной нити от раппорта рисунка по ширине базового переплетения. Раппорт кладки футерной нити может быть равным одному, двум или трем раппортам рисунка по ширине базового переплетения. Трикотаж, представленный на фиг.1 и фиг.2, обладает хорошими теплозащитными свойствами, меньшей на 15 - 18% материалоемкостью по сравнению с трикотажем платированного футерованного переплетения той же заправки, и красивым внешним видом, благодаря образованию ажурного узорного эффекта, что значительно расширяет ассортимент полотен и вырабатываемых из них изделий.
