Обігрівальна панель променистого тепла з додатковою функцією сушарки

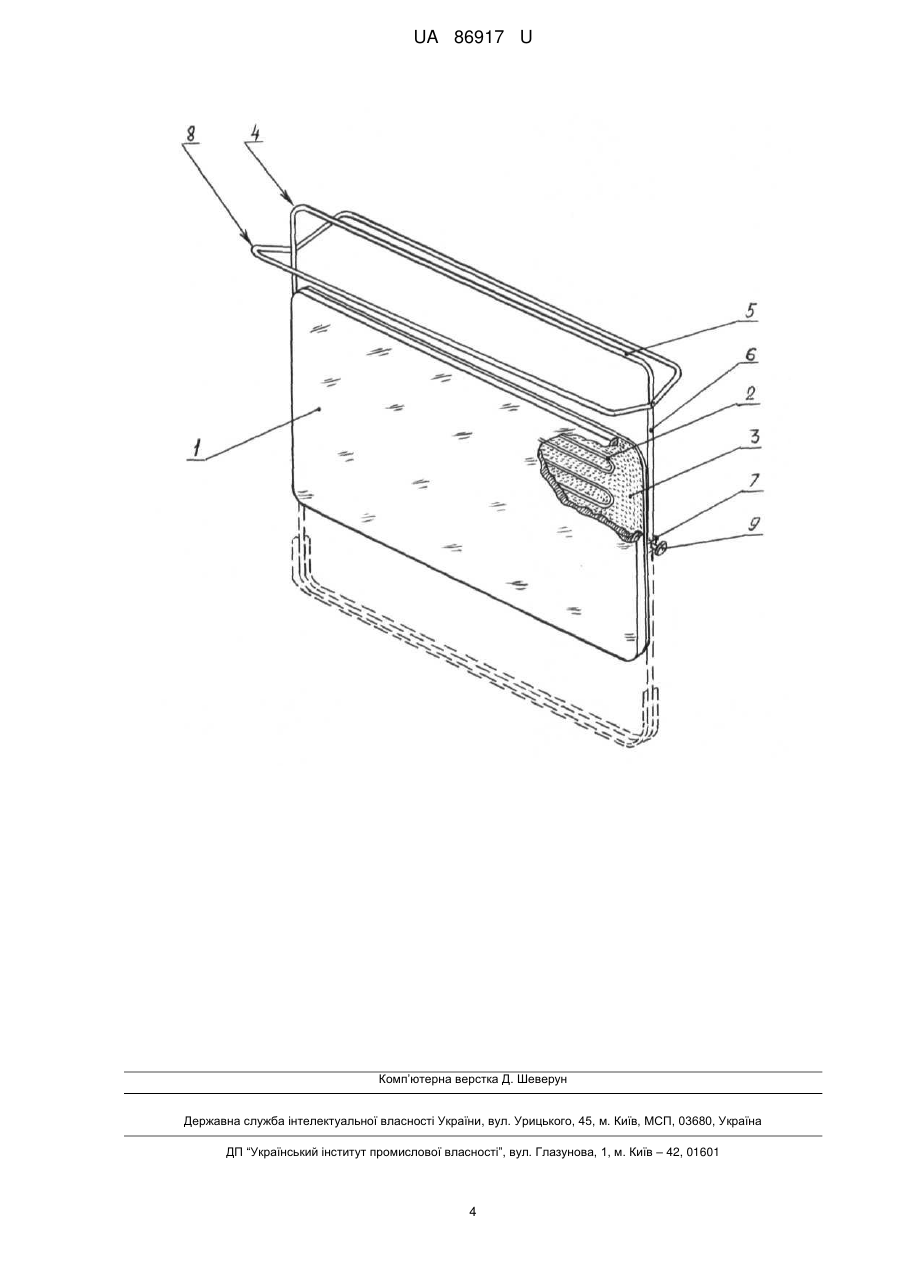

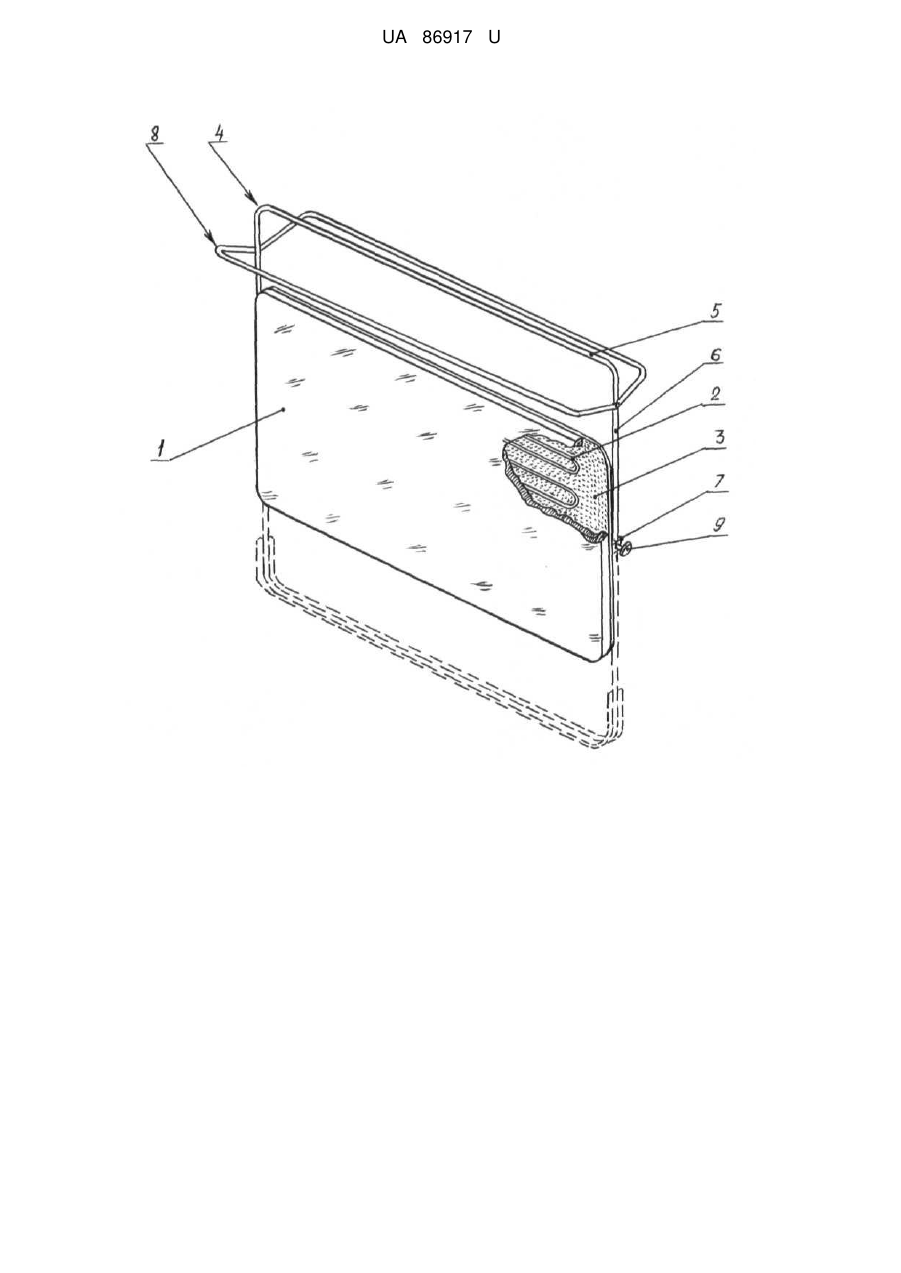

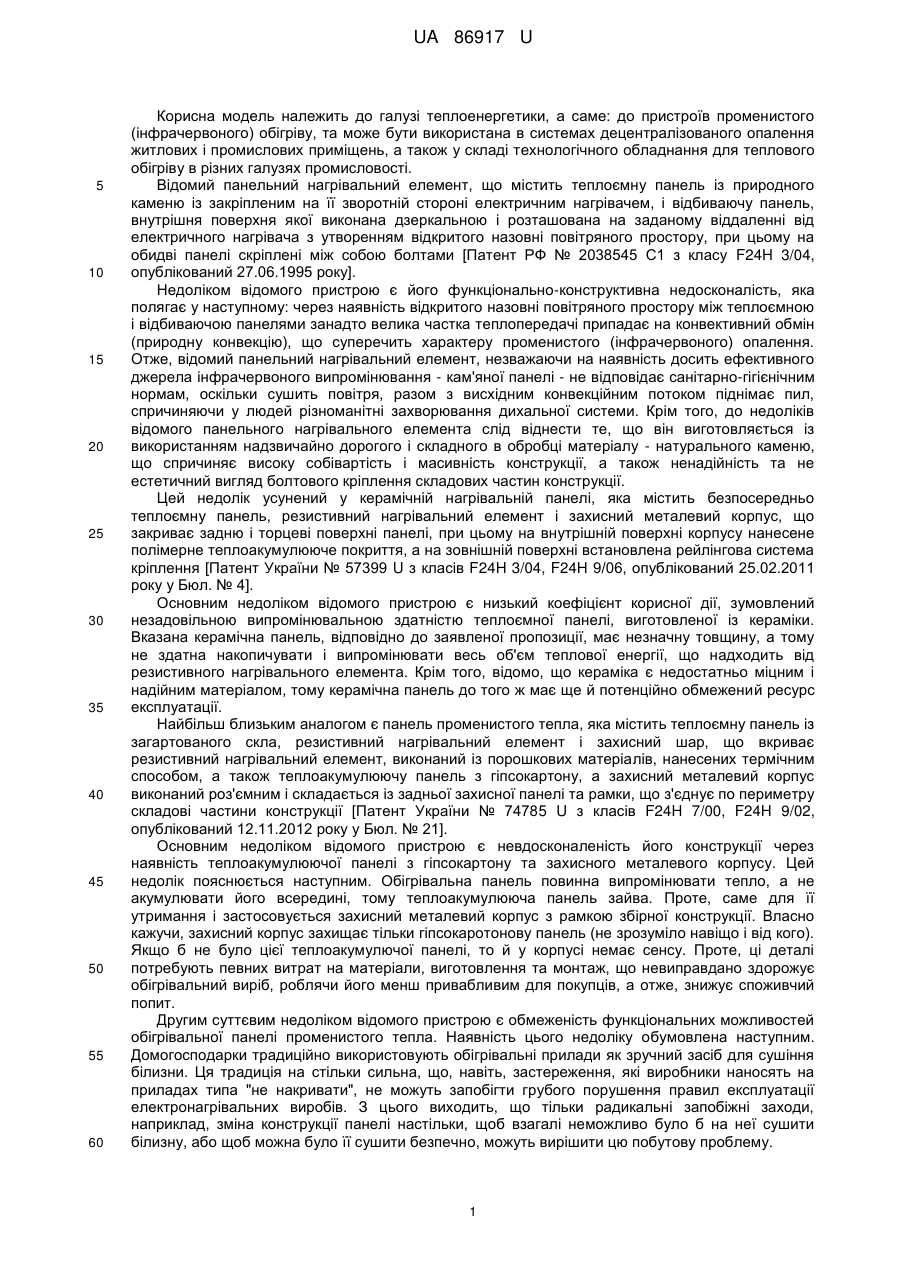

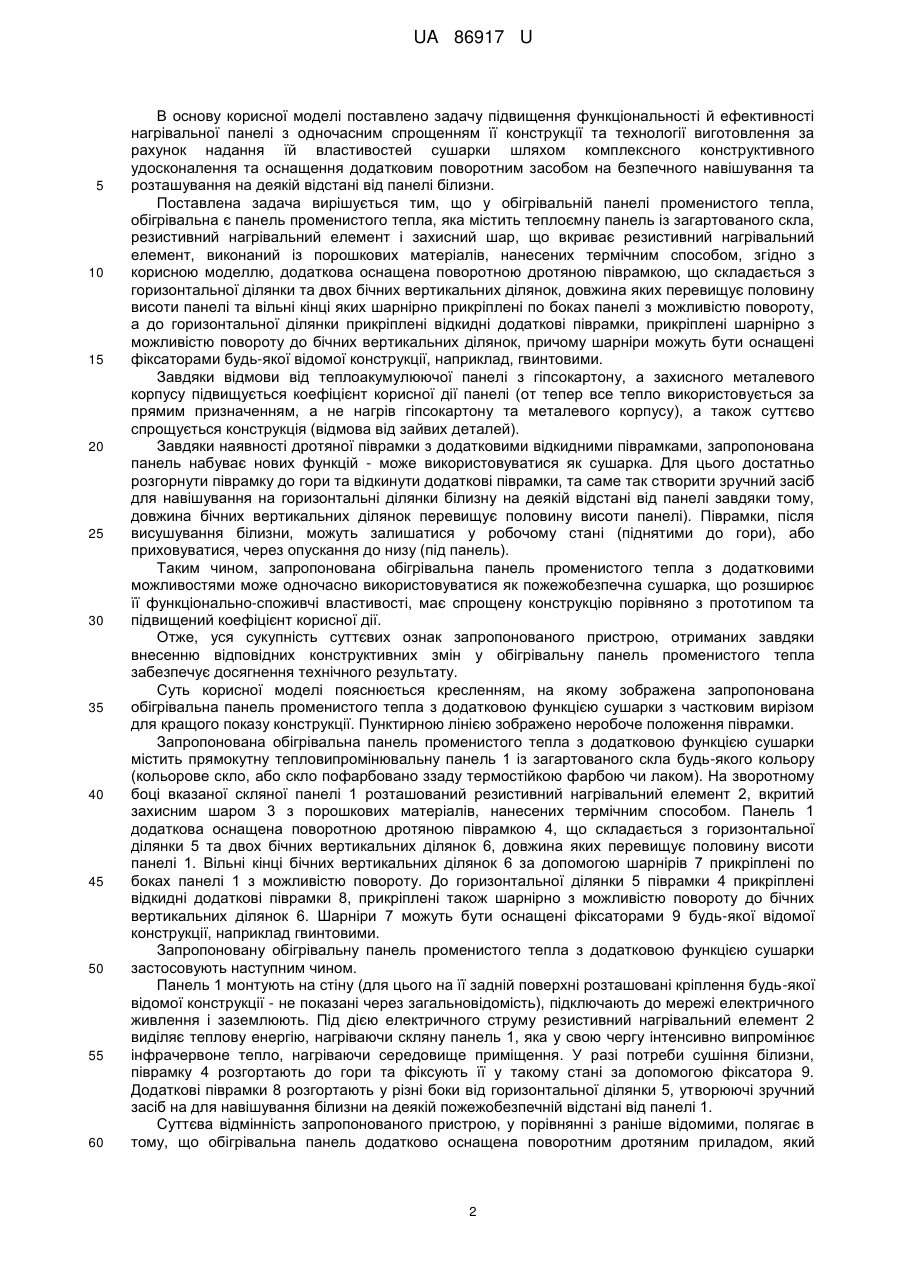

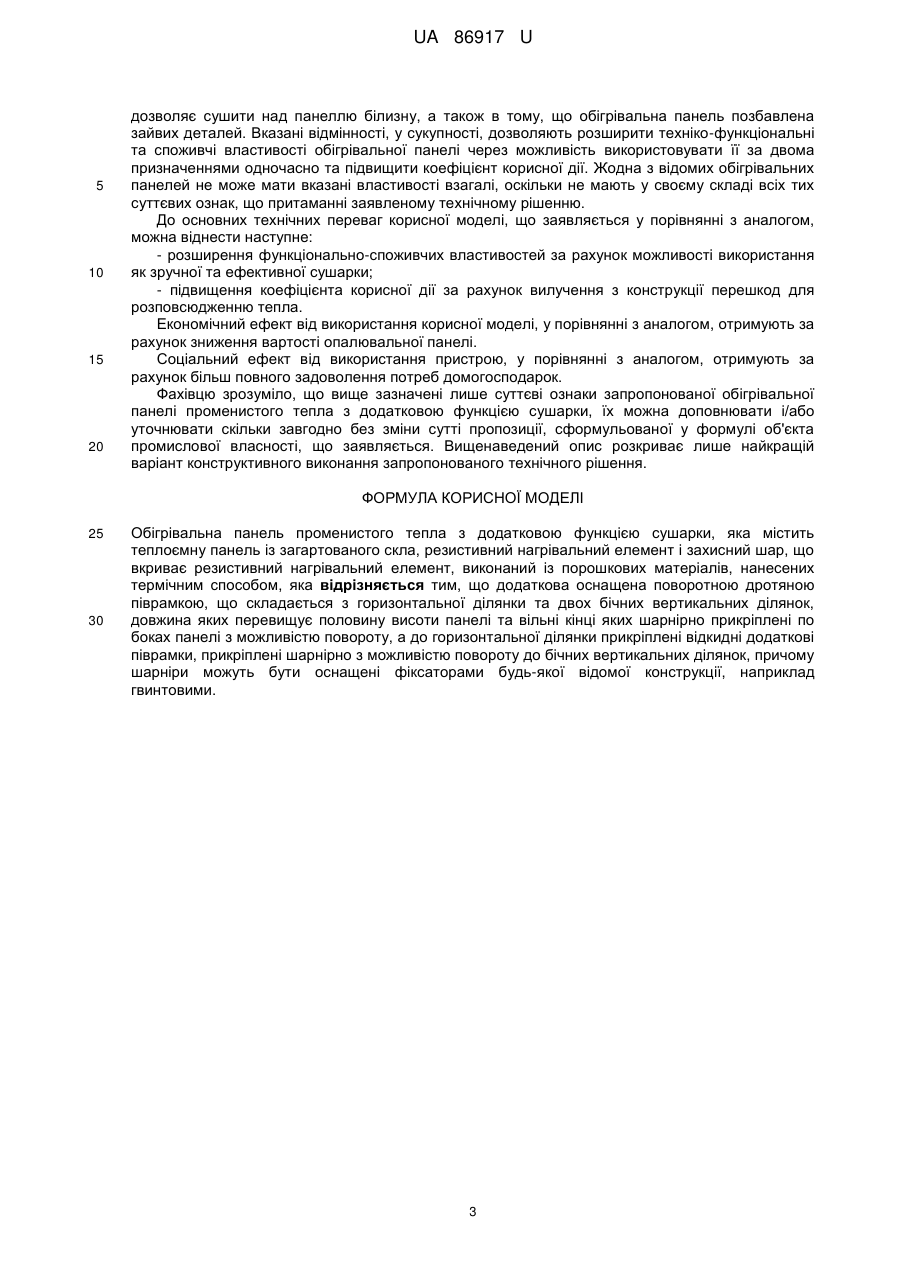

Реферат: UA 86917 U UA 86917 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики, а саме: до пристроїв променистого (інфрачервоного) обігріву, та може бути використана в системах децентралізованого опалення житлових і промислових приміщень, а також у складі технологічного обладнання для теплового обігріву в різних галузях промисловості. Відомий панельний нагрівальний елемент, що містить теплоємну панель із природного каменю із закріпленим на її зворотній стороні електричним нагрівачем, і відбиваючу панель, внутрішня поверхня якої виконана дзеркальною і розташована на заданому віддаленні від електричного нагрівача з утворенням відкритого назовні повітряного простору, при цьому на обидві панелі скріплені між собою болтами [Патент РФ № 2038545 С1 з класу F24H 3/04, опублікований 27.06.1995 року]. Недоліком відомого пристрою є його функціонально-конструктивна недосконалість, яка полягає у наступному: через наявність відкритого назовні повітряного простору між теплоємною і відбиваючою панелями занадто велика частка теплопередачі припадає на конвективний обмін (природну конвекцію), що суперечить характеру променистого (інфрачервоного) опалення. Отже, відомий панельний нагрівальний елемент, незважаючи на наявність досить ефективного джерела інфрачервоного випромінювання - кам'яної панелі - не відповідає санітарно-гігієнічним нормам, оскільки сушить повітря, разом з висхідним конвекційним потоком піднімає пил, спричиняючи у людей різноманітні захворювання дихальної системи. Крім того, до недоліків відомого панельного нагрівального елемента слід віднести те, що він виготовляється із використанням надзвичайно дорогого і складного в обробці матеріалу - натурального каменю, що спричиняє високу собівартість і масивність конструкції, а також ненадійність та не естетичний вигляд болтового кріплення складових частин конструкції. Цей недолік усунений у керамічній нагрівальній панелі, яка містить безпосередньо теплоємну панель, резистивний нагрівальний елемент і захисний металевий корпус, що закриває задню і торцеві поверхні панелі, при цьому на внутрішній поверхні корпусу нанесене полімерне теплоакумулююче покриття, а на зовнішній поверхні встановлена рейлінгова система кріплення [Патент України № 57399 U з класів F24H 3/04, F24H 9/06, опублікований 25.02.2011 року у Бюл. № 4]. Основним недоліком відомого пристрою є низький коефіцієнт корисної дії, зумовлений незадовільною випромінювальною здатністю теплоємної панелі, виготовленої із кераміки. Вказана керамічна панель, відповідно до заявленої пропозиції, має незначну товщину, а тому не здатна накопичувати і випромінювати весь об'єм теплової енергії, що надходить від резистивного нагрівального елемента. Крім того, відомо, що кераміка є недостатньо міцним і надійним матеріалом, тому керамічна панель до того ж має ще й потенційно обмежений ресурс експлуатації. Найбільш близьким аналогом є панель променистого тепла, яка містить теплоємну панель із загартованого скла, резистивний нагрівальний елемент і захисний шар, що вкриває резистивний нагрівальний елемент, виконаний із порошкових матеріалів, нанесених термічним способом, а також теплоакумулюючу панель з гіпсокартону, а захисний металевий корпус виконаний роз'ємним і складається із задньої захисної панелі та рамки, що з'єднує по периметру складові частини конструкції [Патент України № 74785 U з класів F24H 7/00, F24H 9/02, опублікований 12.11.2012 року у Бюл. № 21]. Основним недоліком відомого пристрою є невдосконаленість його конструкції через наявність теплоакумулюючої панелі з гіпсокартону та захисного металевого корпусу. Цей недолік пояснюється наступним. Обігрівальна панель повинна випромінювати тепло, а не акумулювати його всередині, тому теплоакумулююча панель зайва. Проте, саме для її утримання і застосовується захисний металевий корпус з рамкою збірної конструкції. Власно кажучи, захисний корпус захищає тільки гіпсокаротонову панель (не зрозуміло навіщо і від кого). Якщо б не було цієї теплоакумулючої панелі, то й у корпусі немає сенсу. Проте, ці деталі потребують певних витрат на матеріали, виготовлення та монтаж, що невиправдано здорожує обігрівальний виріб, роблячи його менш привабливим для покупців, а отже, знижує споживчий попит. Другим суттєвим недоліком відомого пристрою є обмеженість функціональних можливостей обігрівальної панелі променистого тепла. Наявність цього недоліку обумовлена наступним. Домогосподарки традиційно використовують обігрівальні прилади як зручний засіб для сушіння білизни. Ця традиція на стільки сильна, що, навіть, застереження, які виробники наносять на приладах типа "не накривати", не можуть запобігти грубого порушення правил експлуатації електронагрівальних виробів. З цього виходить, що тільки радикальні запобіжні заходи, наприклад, зміна конструкції панелі настільки, щоб взагалі неможливо було б на неї сушити білизну, або щоб можна було її сушити безпечно, можуть вирішити цю побутову проблему. 1 UA 86917 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлено задачу підвищення функціональності й ефективності нагрівальної панелі з одночасним спрощенням її конструкції та технології виготовлення за рахунок надання їй властивостей сушарки шляхом комплексного конструктивного удосконалення та оснащення додатковим поворотним засобом на безпечного навішування та розташування на деякій відстані від панелі білизни. Поставлена задача вирішується тим, що у обігрівальній панелі променистого тепла, обігрівальна є панель променистого тепла, яка містить теплоємну панель із загартованого скла, резистивний нагрівальний елемент і захисний шар, що вкриває резистивний нагрівальний елемент, виконаний із порошкових матеріалів, нанесених термічним способом, згідно з корисною моделлю, додаткова оснащена поворотною дротяною піврамкою, що складається з горизонтальної ділянки та двох бічних вертикальних ділянок, довжина яких перевищує половину висоти панелі та вільні кінці яких шарнірно прикріплені по боках панелі з можливістю повороту, а до горизонтальної ділянки прикріплені відкидні додаткові піврамки, прикріплені шарнірно з можливістю повороту до бічних вертикальних ділянок, причому шарніри можуть бути оснащені фіксаторами будь-якої відомої конструкції, наприклад, гвинтовими. Завдяки відмови від теплоакумулюючої панелі з гіпсокартону, а захисного металевого корпусу підвищується коефіцієнт корисної дії панелі (от тепер все тепло використовується за прямим призначенням, а не нагрів гіпсокартону та металевого корпусу), а також суттєво спрощується конструкція (відмова від зайвих деталей). Завдяки наявності дротяної піврамки з додатковими відкидними піврамками, запропонована панель набуває нових функцій - може використовуватися як сушарка. Для цього достатньо розгорнути піврамку до гори та відкинути додаткові піврамки, та саме так створити зручний засіб для навішування на горизонтальні ділянки білизну на деякій відстані від панелі завдяки тому, довжина бічних вертикальних ділянок перевищує половину висоти панелі). Піврамки, після висушування білизни, можуть залишатися у робочому стані (піднятими до гори), або приховуватися, через опускання до низу (під панель). Таким чином, запропонована обігрівальна панель променистого тепла з додатковими можливостями може одночасно використовуватися як пожежобезпечна сушарка, що розширює її функціонально-споживчі властивості, має спрощену конструкцію порівняно з прототипом та підвищений коефіцієнт корисної дії. Отже, уся сукупність суттєвих ознак запропонованого пристрою, отриманих завдяки внесенню відповідних конструктивних змін у обігрівальну панель променистого тепла забезпечує досягнення технічного результату. Суть корисної моделі пояснюється кресленням, на якому зображена запропонована обігрівальна панель променистого тепла з додатковою функцією сушарки з частковим вирізом для кращого показу конструкції. Пунктирною лінією зображено неробоче положення піврамки. Запропонована обігрівальна панель променистого тепла з додатковою функцією сушарки містить прямокутну тепловипромінювальну панель 1 із загартованого скла будь-якого кольору (кольорове скло, або скло пофарбовано ззаду термостійкою фарбою чи лаком). На зворотному боці вказаної скляної панелі 1 розташований резистивний нагрівальний елемент 2, вкритий захисним шаром 3 з порошкових матеріалів, нанесених термічним способом. Панель 1 додаткова оснащена поворотною дротяною піврамкою 4, що складається з горизонтальної ділянки 5 та двох бічних вертикальних ділянок 6, довжина яких перевищує половину висоти панелі 1. Вільні кінці бічних вертикальних ділянок 6 за допомогою шарнірів 7 прикріплені по боках панелі 1 з можливістю повороту. До горизонтальної ділянки 5 піврамки 4 прикріплені відкидні додаткові піврамки 8, прикріплені також шарнірно з можливістю повороту до бічних вертикальних ділянок 6. Шарніри 7 можуть бути оснащені фіксаторами 9 будь-якої відомої конструкції, наприклад гвинтовими. Запропоновану обігрівальну панель променистого тепла з додатковою функцією сушарки застосовують наступним чином. Панель 1 монтують на стіну (для цього на її задній поверхні розташовані кріплення будь-якої відомої конструкції - не показані через загальновідомість), підключають до мережі електричного живлення і заземлюють. Під дією електричного струму резистивний нагрівальний елемент 2 виділяє теплову енергію, нагріваючи скляну панель 1, яка у свою чергу інтенсивно випромінює інфрачервоне тепло, нагріваючи середовище приміщення. У разі потреби сушіння білизни, піврамку 4 розгортають до гори та фіксують її у такому стані за допомогою фіксатора 9. Додаткові піврамки 8 розгортають у різні боки від горизонтальної ділянки 5, утворюючі зручний засіб на для навішування білизни на деякій пожежобезпечній відстані від панелі 1. Суттєва відмінність запропонованого пристрою, у порівнянні з раніше відомими, полягає в тому, що обігрівальна панель додатково оснащена поворотним дротяним приладом, який 2 UA 86917 U 5 10 15 20 дозволяє сушити над панеллю білизну, а також в тому, що обігрівальна панель позбавлена зайвих деталей. Вказані відмінності, у сукупності, дозволяють розширити техніко-функціональні та споживчі властивості обігрівальної панелі через можливість використовувати її за двома призначеннями одночасно та підвищити коефіцієнт корисної дії. Жодна з відомих обігрівальних панелей не може мати вказані властивості взагалі, оскільки не мають у своєму складі всіх тих суттєвих ознак, що притаманні заявленому технічному рішенню. До основних технічних переваг корисної моделі, що заявляється у порівнянні з аналогом, можна віднести наступне: - розширення функціонально-споживчих властивостей за рахунок можливості використання як зручної та ефективної сушарки; - підвищення коефіцієнта корисної дії за рахунок вилучення з конструкції перешкод для розповсюдженню тепла. Економічний ефект від використання корисної моделі, у порівнянні з аналогом, отримують за рахунок зниження вартості опалювальної панелі. Соціальний ефект від використання пристрою, у порівнянні з аналогом, отримують за рахунок більш повного задоволення потреб домогосподарок. Фахівцю зрозуміло, що вище зазначені лише суттєві ознаки запропонованої обігрівальної панелі променистого тепла з додатковою функцією сушарки, їх можна доповнювати і/або уточнювати скільки завгодно без зміни сутті пропозиції, сформульованої у формулі об'єкта промислової власності, що заявляється. Вищенаведений опис розкриває лише найкращій варіант конструктивного виконання запропонованого технічного рішення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Обігрівальна панель променистого тепла з додатковою функцією сушарки, яка містить теплоємну панель із загартованого скла, резистивний нагрівальний елемент і захисний шар, що вкриває резистивний нагрівальний елемент, виконаний із порошкових матеріалів, нанесених термічним способом, яка відрізняється тим, що додаткова оснащена поворотною дротяною піврамкою, що складається з горизонтальної ділянки та двох бічних вертикальних ділянок, довжина яких перевищує половину висоти панелі та вільні кінці яких шарнірно прикріплені по боках панелі з можливістю повороту, а до горизонтальної ділянки прикріплені відкидні додаткові піврамки, прикріплені шарнірно з можливістю повороту до бічних вертикальних ділянок, причому шарніри можуть бути оснащені фіксаторами будь-якої відомої конструкції, наприклад гвинтовими. 3 UA 86917 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
