Предмет одягу з електронною фурнітурою

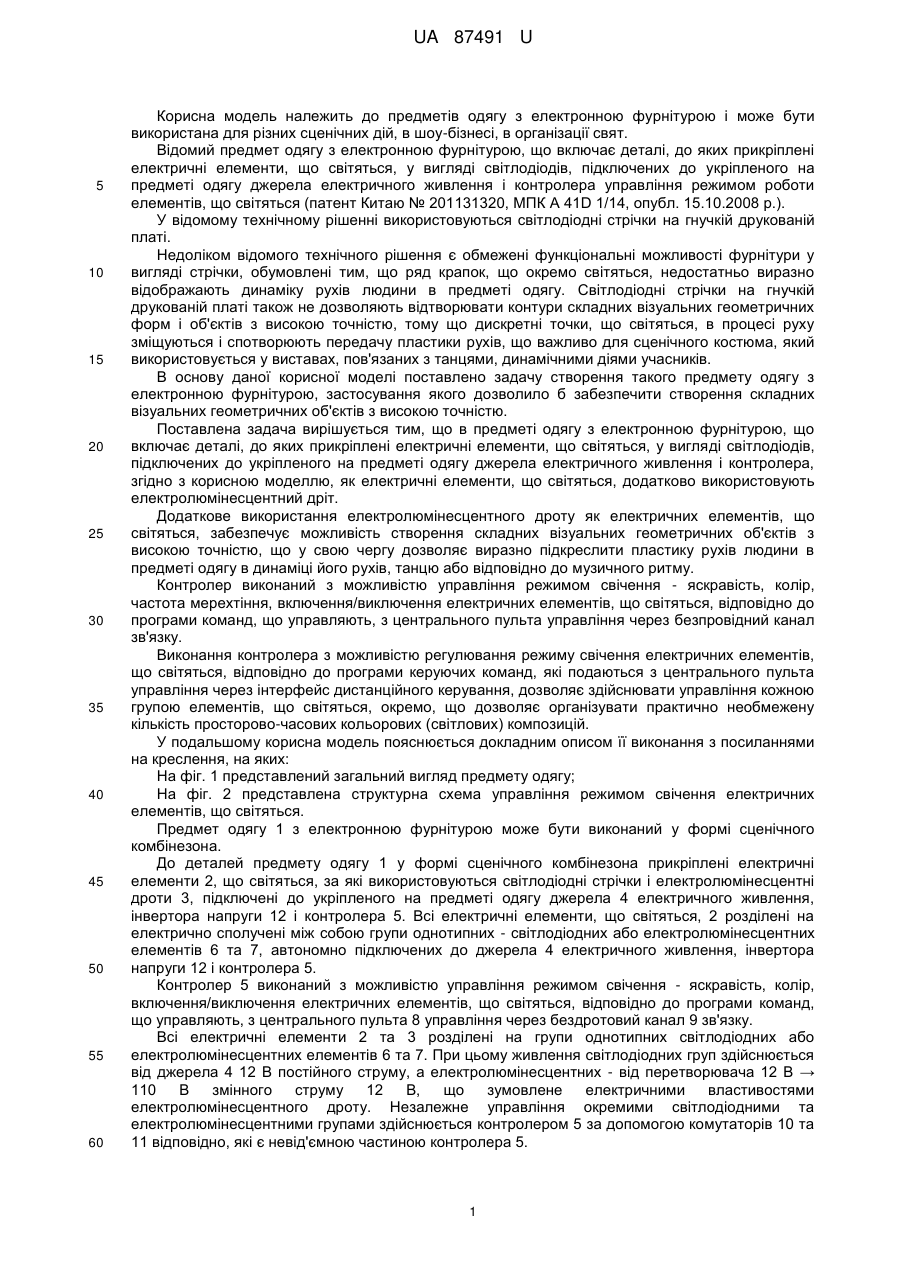

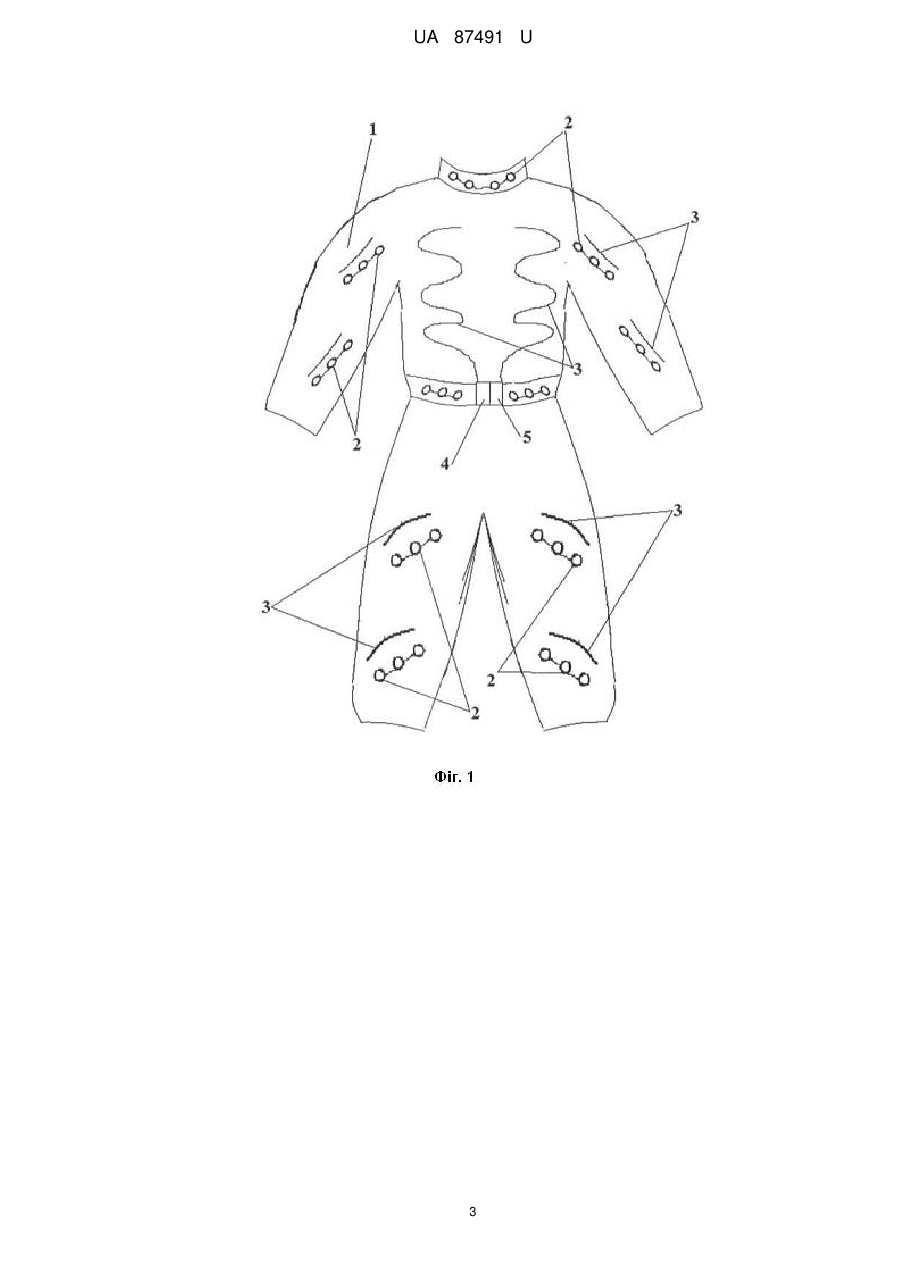

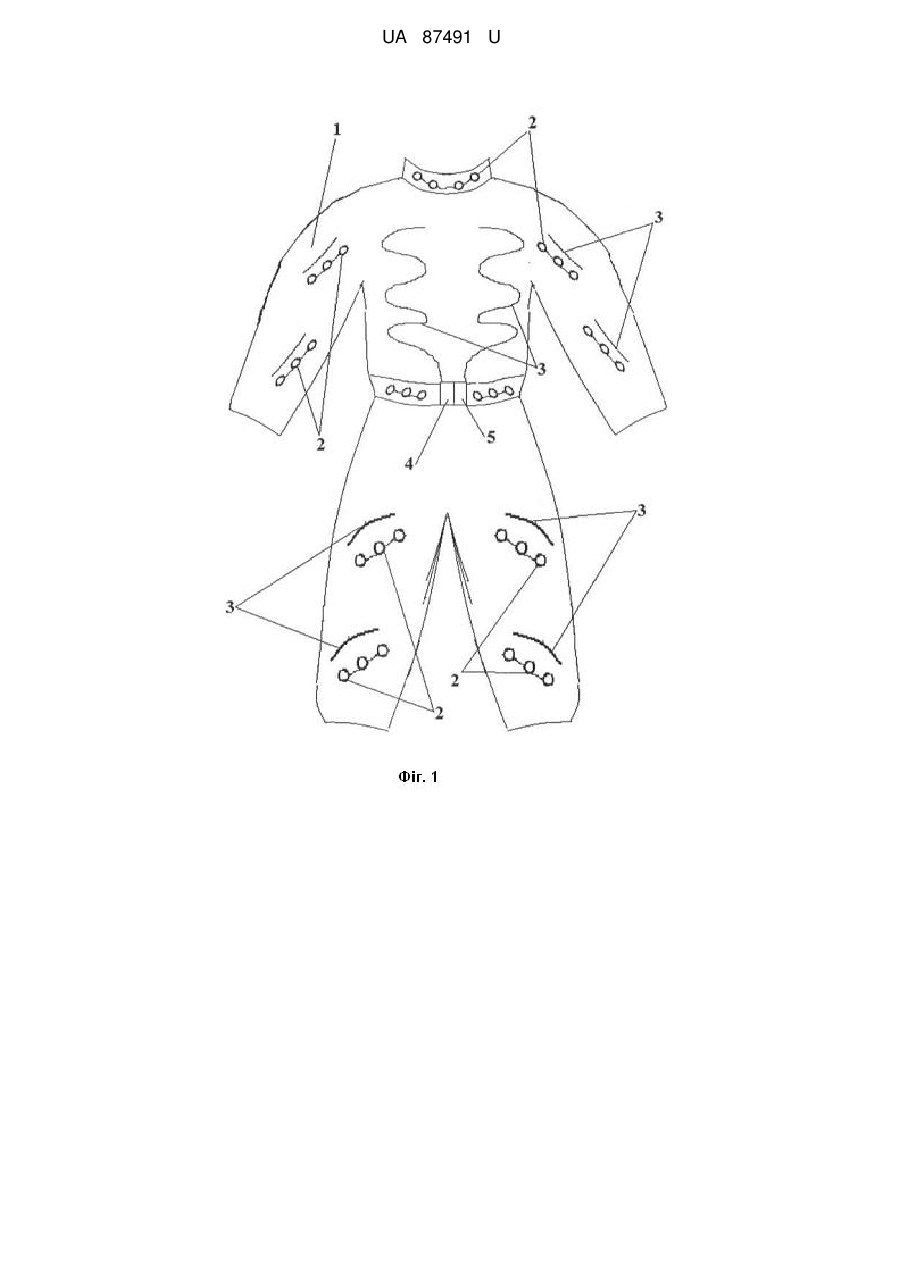

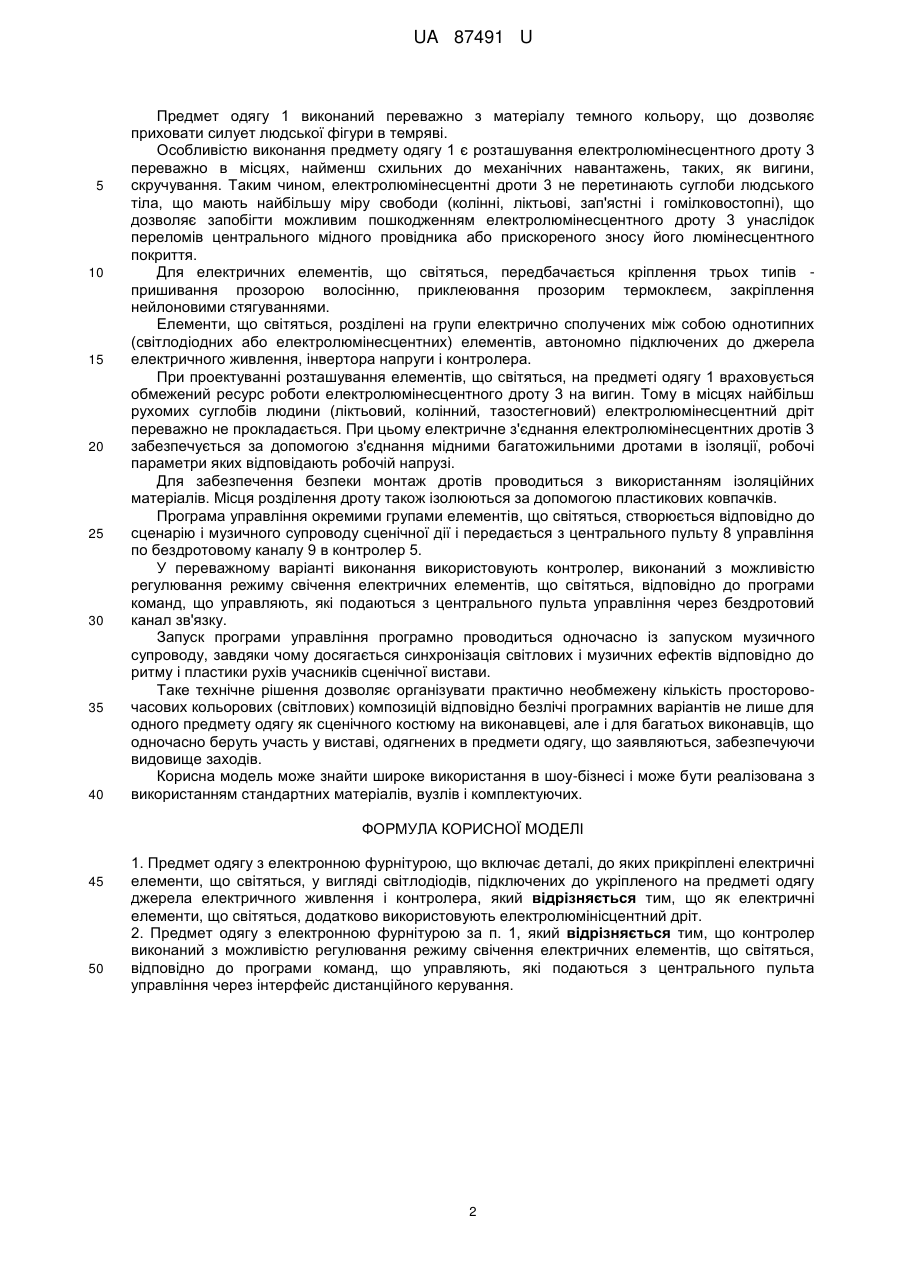

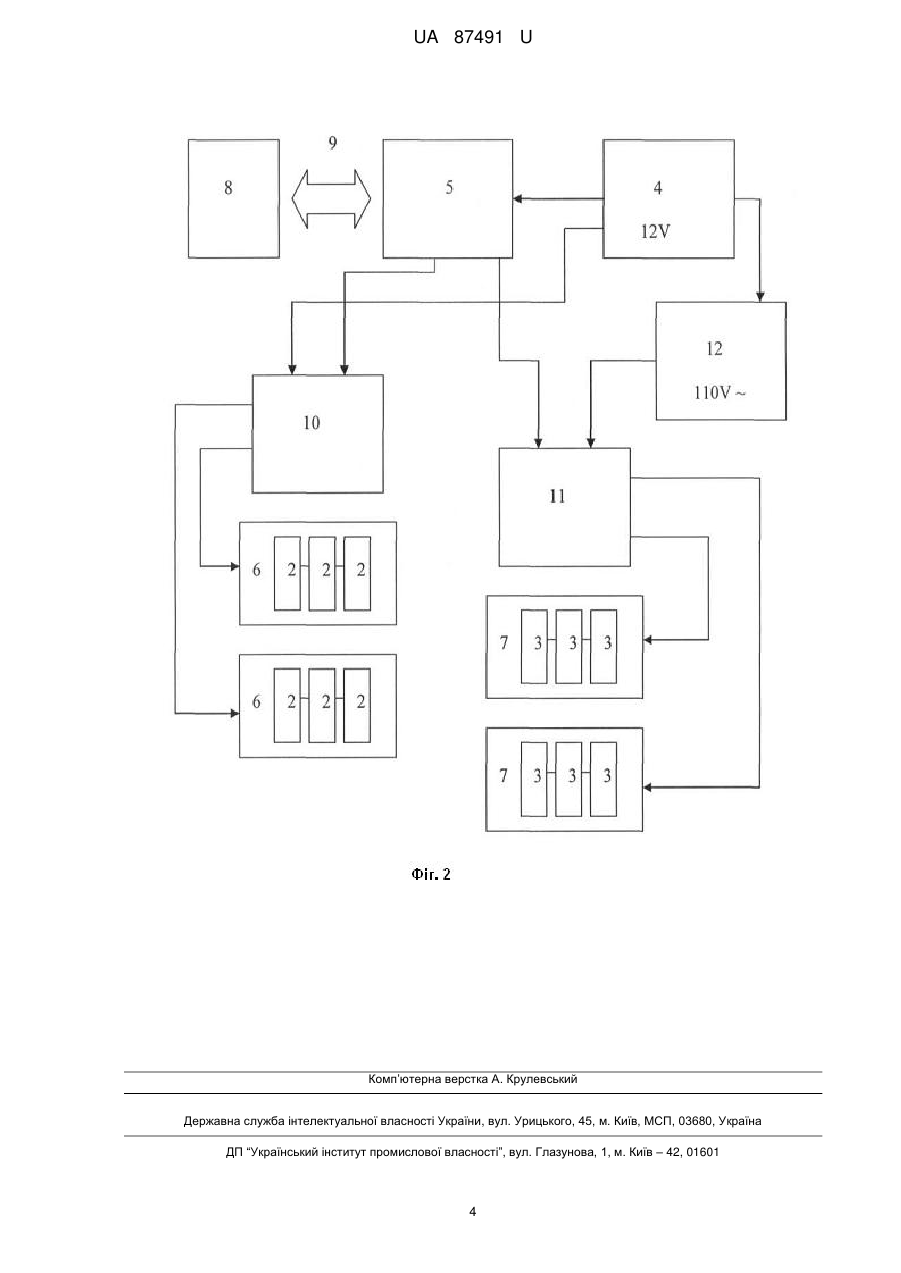

Реферат: Предмет одягу з електронною фурнітурою включає деталі, до яких прикріплені електричні елементи, що світяться, у вигляді світлодіодів, підключених до укріпленого на предметі одягу джерела електричного живлення і контролера. Як електричний елемент, що світиться, додатково використовують електролюмінісцентний дріт. UA 87491 U (12) UA 87491 U UA 87491 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до предметів одягу з електронною фурнітурою і може бути використана для різних сценічних дій, в шоу-бізнесі, в організації свят. Відомий предмет одягу з електронною фурнітурою, що включає деталі, до яких прикріплені електричні елементи, що світяться, у вигляді світлодіодів, підключених до укріпленого на предметі одягу джерела електричного живлення і контролера управління режимом роботи елементів, що світяться (патент Китаю № 201131320, МПК A 41D 1/14, опубл. 15.10.2008 р.). У відомому технічному рішенні використовуються світлодіодні стрічки на гнучкій друкованій платі. Недоліком відомого технічного рішення є обмежені функціональні можливості фурнітури у вигляді стрічки, обумовлені тим, що ряд крапок, що окремо світяться, недостатньо виразно відображають динаміку рухів людини в предметі одягу. Світлодіодні стрічки на гнучкій друкованій платі також не дозволяють відтворювати контури складних візуальних геометричних форм і об'єктів з високою точністю, тому що дискретні точки, що світяться, в процесі руху зміщуються і спотворюють передачу пластики рухів, що важливо для сценічного костюма, який використовується у виставах, пов'язаних з танцями, динамічними діями учасників. В основу даної корисної моделі поставлено задачу створення такого предмету одягу з електронною фурнітурою, застосування якого дозволило б забезпечити створення складних візуальних геометричних об'єктів з високою точністю. Поставлена задача вирішується тим, що в предметі одягу з електронною фурнітурою, що включає деталі, до яких прикріплені електричні елементи, що світяться, у вигляді світлодіодів, підключених до укріпленого на предметі одягу джерела електричного живлення і контролера, згідно з корисною моделлю, як електричні елементи, що світяться, додатково використовують електролюмінесцентний дріт. Додаткове використання електролюмінесцентного дроту як електричних елементів, що світяться, забезпечує можливість створення складних візуальних геометричних об'єктів з високою точністю, що у свою чергу дозволяє виразно підкреслити пластику рухів людини в предметі одягу в динаміці його рухів, танцю або відповідно до музичного ритму. Контролер виконаний з можливістю управління режимом свічення - яскравість, колір, частота мерехтіння, включення/виключення електричних елементів, що світяться, відповідно до програми команд, що управляють, з центрального пульта управління через безпровідний канал зв'язку. Виконання контролера з можливістю регулювання режиму свічення електричних елементів, що світяться, відповідно до програми керуючих команд, які подаються з центрального пульта управління через інтерфейс дистанційного керування, дозволяє здійснювати управління кожною групою елементів, що світяться, окремо, що дозволяє організувати практично необмежену кількість просторово-часових кольорових (світлових) композицій. У подальшому корисна модель пояснюється докладним описом її виконання з посиланнями на креслення, на яких: На фіг. 1 представлений загальний вигляд предмету одягу; На фіг. 2 представлена структурна схема управління режимом свічення електричних елементів, що світяться. Предмет одягу 1 з електронною фурнітурою може бути виконаний у формі сценічного комбінезона. До деталей предмету одягу 1 у формі сценічного комбінезона прикріплені електричні елементи 2, що світяться, за які використовуються світлодіодні стрічки і електролюмінесцентні дроти 3, підключені до укріпленого на предметі одягу джерела 4 електричного живлення, інвертора напруги 12 і контролера 5. Всі електричні елементи, що світяться, 2 розділені на електрично сполучені між собою групи однотипних - світлодіодних або електролюмінесцентних елементів 6 та 7, автономно підключених до джерела 4 електричного живлення, інвертора напруги 12 і контролера 5. Контролер 5 виконаний з можливістю управління режимом свічення - яскравість, колір, включення/виключення електричних елементів, що світяться, відповідно до програми команд, що управляють, з центрального пульта 8 управління через бездротовий канал 9 зв'язку. Всі електричні елементи 2 та 3 розділені на групи однотипних світлодіодних або електролюмінесцентних елементів 6 та 7. При цьому живлення світлодіодних груп здійснюється від джерела 4 12 В постійного струму, а електролюмінесцентних - від перетворювача 12 В → 110 В змінного струму 12 В, що зумовлене електричними властивостями електролюмінесцентного дроту. Незалежне управління окремими світлодіодними та електролюмінесцентними групами здійснюється контролером 5 за допомогою комутаторів 10 та 11 відповідно, які є невід'ємною частиною контролера 5. 1 UA 87491 U 5 10 15 20 25 30 35 40 Предмет одягу 1 виконаний переважно з матеріалу темного кольору, що дозволяє приховати силует людської фігури в темряві. Особливістю виконання предмету одягу 1 є розташування електролюмінесцентного дроту 3 переважно в місцях, найменш схильних до механічних навантажень, таких, як вигини, скручування. Таким чином, електролюмінесцентні дроти 3 не перетинають суглоби людського тіла, що мають найбільшу міру свободи (колінні, ліктьові, зап'ястні і гомілковостопні), що дозволяє запобігти можливим пошкодженням електролюмінесцентного дроту 3 унаслідок переломів центрального мідного провідника або прискореного зносу його люмінесцентного покриття. Для електричних елементів, що світяться, передбачається кріплення трьох типів пришивання прозорою волосінню, приклеювання прозорим термоклеєм, закріплення нейлоновими стягуваннями. Елементи, що світяться, розділені на групи електрично сполучених між собою однотипних (світлодіодних або електролюмінесцентних) елементів, автономно підключених до джерела електричного живлення, інвертора напруги і контролера. При проектуванні розташування елементів, що світяться, на предметі одягу 1 враховується обмежений ресурс роботи електролюмінесцентного дроту 3 на вигин. Тому в місцях найбільш рухомих суглобів людини (ліктьовий, колінний, тазостегновий) електролюмінесцентний дріт переважно не прокладається. При цьому електричне з'єднання електролюмінесцентних дротів 3 забезпечується за допомогою з'єднання мідними багатожильними дротами в ізоляції, робочі параметри яких відповідають робочій напрузі. Для забезпечення безпеки монтаж дротів проводиться з використанням ізоляційних матеріалів. Місця розділення дроту також ізолюються за допомогою пластикових ковпачків. Програма управління окремими групами елементів, що світяться, створюється відповідно до сценарію і музичного супроводу сценічної дії і передається з центрального пульту 8 управління по бездротовому каналу 9 в контролер 5. У переважному варіанті виконання використовують контролер, виконаний з можливістю регулювання режиму свічення електричних елементів, що світяться, відповідно до програми команд, що управляють, які подаються з центрального пульта управління через бездротовий канал зв'язку. Запуск програми управління програмно проводиться одночасно із запуском музичного супроводу, завдяки чому досягається синхронізація світлових і музичних ефектів відповідно до ритму і пластики рухів учасників сценічної вистави. Таке технічне рішення дозволяє організувати практично необмежену кількість просторовочасових кольорових (світлових) композицій відповідно безлічі програмних варіантів не лише для одного предмету одягу як сценічного костюму на виконавцеві, але і для багатьох виконавців, що одночасно беруть участь у виставі, одягнених в предмети одягу, що заявляються, забезпечуючи видовище заходів. Корисна модель може знайти широке використання в шоу-бізнесі і може бути реалізована з використанням стандартних матеріалів, вузлів і комплектуючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Предмет одягу з електронною фурнітурою, що включає деталі, до яких прикріплені електричні елементи, що світяться, у вигляді світлодіодів, підключених до укріпленого на предметі одягу джерела електричного живлення і контролера, який відрізняється тим, що як електричні елементи, що світяться, додатково використовують електролюмінісцентний дріт. 2. Предмет одягу з електронною фурнітурою за п. 1, який відрізняється тим, що контролер виконаний з можливістю регулювання режиму свічення електричних елементів, що світяться, відповідно до програми команд, що управляють, які подаються з центрального пульта управління через інтерфейс дистанційного керування. 2 UA 87491 U 3 UA 87491 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
