Учбова наклейка для музичного інструменту

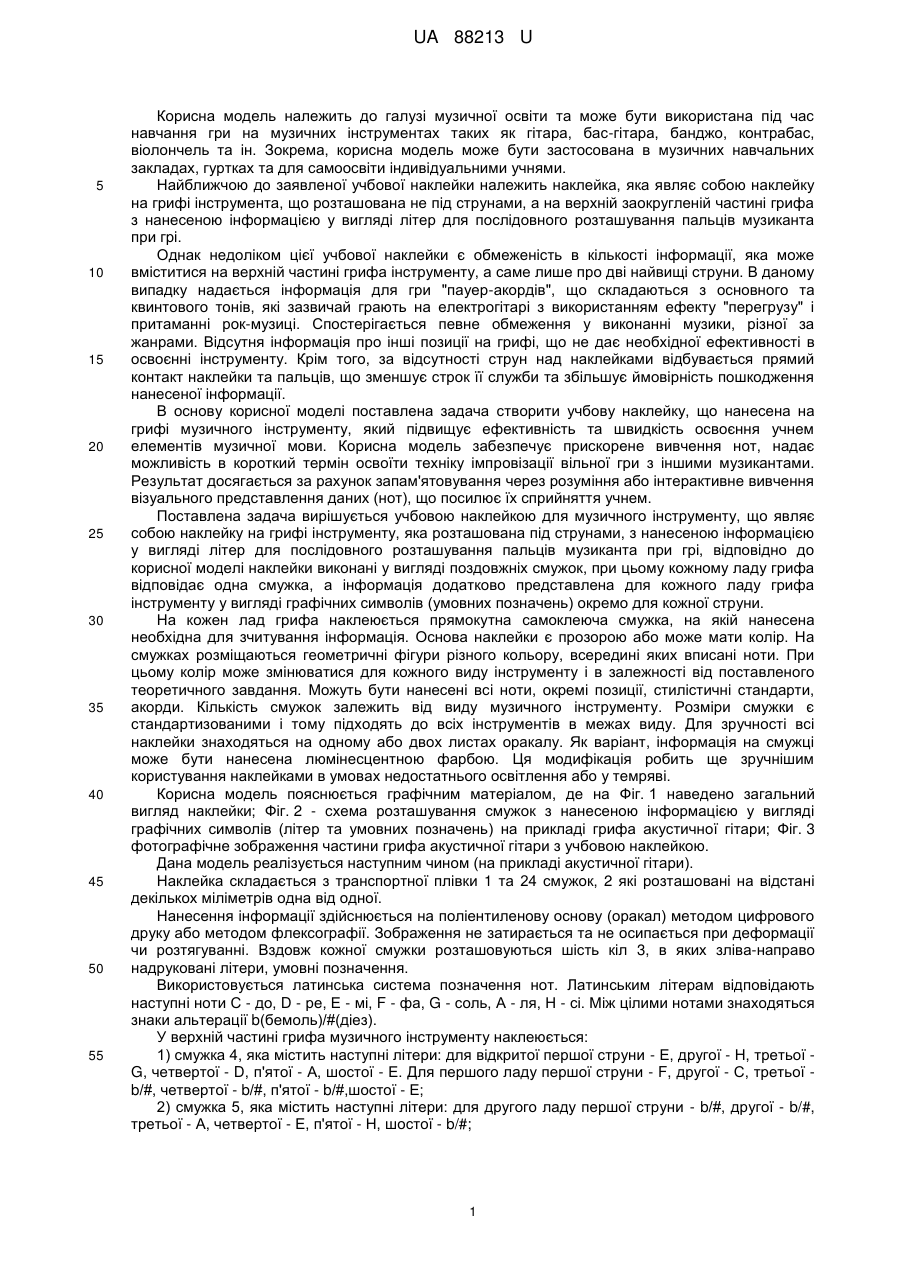

Реферат: UA 88213 U UA 88213 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі музичної освіти та може бути використана під час навчання гри на музичних інструментах таких як гітара, бас-гітара, банджо, контрабас, віолончель та ін. Зокрема, корисна модель може бути застосована в музичних навчальних закладах, гуртках та для самоосвіти індивідуальними учнями. Найближчою до заявленої учбової наклейки належить наклейка, яка являє собою наклейку на грифі інструмента, що розташована не під струнами, а на верхній заокругленій частині грифа з нанесеною інформацією у вигляді літер для послідовного розташування пальців музиканта при грі. Однак недоліком цієї учбової наклейки є обмеженість в кількості інформації, яка може вміститися на верхній частині грифа інструменту, а саме лише про дві найвищі струни. В даному випадку надається інформація для гри "пауер-акордів", що складаються з основного та квинтового тонів, які зазвичай грають на електрогітарі з використанням ефекту "перегрузу" і притаманні рок-музиці. Спостерігається певне обмеження у виконанні музики, різної за жанрами. Відсутня інформація про інші позиції на грифі, що не дає необхідної ефективності в освоєнні інструменту. Крім того, за відсутності струн над наклейками відбувається прямий контакт наклейки та пальців, що зменшує строк її служби та збільшує ймовірність пошкодження нанесеної інформації. В основу корисної моделі поставлена задача створити учбову наклейку, що нанесена на грифі музичного інструменту, який підвищує ефективність та швидкість освоєння учнем елементів музичної мови. Корисна модель забезпечує прискорене вивчення нот, надає можливість в короткий термін освоїти техніку імпровізації вільної гри з іншими музикантами. Результат досягається за рахунок запам'ятовування через розуміння або інтерактивне вивчення візуального представлення даних (нот), що посилює їх сприйняття учнем. Поставлена задача вирішується учбовою наклейкою для музичного інструменту, що являє собою наклейку на грифі інструменту, яка розташована під струнами, з нанесеною інформацією у вигляді літер для послідовного розташування пальців музиканта при грі, відповідно до корисної моделі наклейки виконані у вигляді поздовжніх смужок, при цьому кожному ладу грифа відповідає одна смужка, а інформація додатково представлена для кожного ладу грифа інструменту у вигляді графічних символів (умовних позначень) окремо для кожної струни. На кожен лад грифа наклеюється прямокутна самоклеюча смужка, на якій нанесена необхідна для зчитування інформація. Основа наклейки є прозорою або може мати колір. На смужках розміщаються геометричні фігури різного кольору, всередині яких вписані ноти. При цьому колір може змінюватися для кожного виду інструменту і в залежності від поставленого теоретичного завдання. Можуть бути нанесені всі ноти, окремі позиції, стилістичні стандарти, акорди. Кількість смужок залежить від виду музичного інструменту. Розміри смужки є стандартизованими і тому підходять до всіх інструментів в межах виду. Для зручності всі наклейки знаходяться на одному або двох листах оракалу. Як варіант, інформація на смужці може бути нанесена люмінесцентною фарбою. Ця модифікація робить ще зручнішим користування наклейками в умовах недостатнього освітлення або у темряві. Корисна модель пояснюється графічним матеріалом, де на Фіг. 1 наведено загальний вигляд наклейки; Фіг. 2 - схема розташування смужок з нанесеною інформацією у вигляді графічних символів (літер та умовних позначень) на прикладі грифа акустичної гітари; Фіг. 3 фотографічне зображення частини грифа акустичної гітари з учбовою наклейкою. Дана модель реалізується наступним чином (на прикладі акустичної гітари). Наклейка складається з транспортної плівки 1 та 24 смужок, 2 які розташовані на відстані декількох міліметрів одна від одної. Нанесення інформації здійснюється на поліентиленову основу (оракал) методом цифрового друку або методом флексографії. Зображення не затирається та не осипається при деформації чи розтягуванні. Вздовж кожної смужки розташовуються шість кіл 3, в яких зліва-направо надруковані літери, умовні позначення. Використовується латинська система позначення нот. Латинським літерам відповідають наступні ноти С - до, D - ре, Е - мі, F - фа, G - соль, А - ля, Н - сі. Між цілими нотами знаходяться знаки альтерації b(бемоль)/#(діез). У верхній частині грифа музичного інструменту наклеюється: 1) смужка 4, яка містить наступні літери: для відкритої першої струни - Е, другої - Н, третьої G, четвертої - D, п'ятої - А, шостої - Е. Для першого ладу першої струни - F, другої - С, третьої b/#, четвертої - b/#, п'ятої - b/#,шостої - Е; 2) смужка 5, яка містить наступні літери: для другого ладу першої струни - b/#, другої - b/#, третьої - А, четвертої - Е, п'ятої - Н, шостої - b/#; 1 UA 88213 U 5 10 15 20 25 30 35 40 45 50 55 60 3) смужка 6, яка містить наступні літери: для третього ладу першої струни - G, другої - D, третьої - b/#, четвертої - F, п'ятої - С, шостої - G; 4) смужка 7, яка містить наступні літери: для четвертого ладу першої струни - b/#, другої b/#, третьої - Н, четвертої - b/#, п'ятої - b/#, шостої - b/#; 5) смужка 8, яка містить наступні літери: для п'ятого ладу першої струни - А, другої - Е, третьої - С, четвертої - G, п'ятої - D, шостої - А; 6) смужка 9, яка містить наступні літери: для шостого ладу першої струни - b/#, другої - F, третьої - b/#, четвертої - b/#, п'ятої - b/#, шостої - b/#; 7) смужка 10, яка містить наступні літери: для сьомого ладу першої струни - Н, другої -b/#, третьої - D, четвертої - А, п'ятої - Е, шостої - Н; 8) смужка 11, яка містить наступні літери: для восьмого ладу першої струни - С, другої - G, третьої - b/#, четвертої - b/#, п'ятої - F, шостої - С; 9) смужка 12, яка містить наступні літери: для дев'ятого ладу першої струни - b/#, другої b/#, третьої - Е, четвертої - Н, п'ятої - b/#, шостої - b/#; 10) смужка 13, яка містить наступні літери: для десятого ладу першої струни - D, другої - А, третьої - F, четвертої - С, п'ятої - G, шостої - D; 11) смужка 14, яка містить наступні літери: для одинадцятого ладу першої струни - b/#, другої - b/#, третьої - b/#, четвертої - b/#, п'ятої - b/#, шостої - b/#; 12) смужка 15, яка містить наступні літери: для дванадцятого ладу першої струни - Е, другої - Н, третьої - G, четвертої - D, п'ятої - А, шостої - Е; 13) смужка 16, яка містить наступні літери: для тринадцятого ладу першої струни - F, другої С, третьої - b/#, четвертої - b/#, п'ятої - b/#, шостої - F; 14) смужка 17, яка містить наступні літери: для чотирнадцятого ладу першої струни - b/#, другої - b/#, третьої - А четвертої - Е, п'ятої - Н, шостої - b/#; 15) смужка 18, яка містить наступні літери: для п'ятнадцятого ладу першої струни - G, другої - D, третьої - b/#, четвертої - F, п'ятої - С, шостої - G; 16) смужка 19, яка містить наступні літери: для шістнадцятого ладу першої струни - b/#, другої - b/#, третьої - Н, четвертої - b/#, п'ятої - b/#, шостої - b/#; 17) смужка 20, яка містить наступні літери: для сімнадцятого ладу першої струни - А, другої Е, третьої - С, четвертої - G, п'ятої - D, шостої - А; 18) смужка 21, яка містить наступні літери: для вісімнадцятого ладу першої струни - b/#, другої - F, третьої - b/#, четвертої - b/#, п'ятої - b/#, шостої - b/#; 19) смужка 22, яка містить наступні літери: для дев'ятнадцятого ладу першої струни - Н, другої - b/#, третьої - D, четвертої - А, п'ятої - Е, шостої - Н; 20) смужка 23, яка містить наступні літери: для двадцятого ладу першої струни - С, другої G, третьої - b/#, четвертої - b/#, п'ятої - F, шостої - С; 21) смужка 24, яка містить наступні літери: для двадцять першого ладу першої струни - b/#, другої - b/#, третьої - Е, четвертої - Н, п'ятої - b/#, шостої - b/#; 22) смужка 25, яка містить наступні літери: для двадцять другого ладу першої струни - D, другої - А, третьої - F, четвертої - С, п'ятої - G, шостої - D; 23) смужка 26, яка містить наступні літери: для двадцять другого ладу першої струни - b/#, другої - b/#, третьої - Е, четвертої - Н, п'ятої - b/#, шостої - b/#; 24) смужка 27, яка містить наступні літери: для двадцять другого ладу першої струни - E, другої - Н, третьої - G, четвертої - D, п'ятої - А, шостої - Е. На одному листі прозорого або кольорового оракалу розміром 25 см*6,5 см друкуються 24 прямокутні смужки-наклейки. Після друку відбувається плотерна порізка на смужки необхідного розміру. Необхідна частина плівки переноситься на транспортну плівку. Для наклеювання на гриф акустичної гітари кожну смужку потрібно відклеїти від транспортної плівки, потім притиснути до відповідного ладу на грифі та декілька разів прогладити. Наклеюють смужки на інструмент не знімаючи струн. Однак, для кращого приклеювання поверхня грифа має бути чистою та знежиреною. Процес наклеювання смужок займає близько 5-10 хвилин. Після чого учень переходить до вивчення інформації. Вже в процесі наклеювання наклейок відбувається перше ознайомлення учня із закономірністю розташування нот на грифі акустичної гітари. Вивчення інформації з наклейок проходить в декілька етапів: (основні моменти) 1) Практичні вправи на одній струні в кожній позиції коли ноти беруться послідовно. Після деякого часу слід переходити до вправ на одній струні, граючи в різних позиціях. Як варіант чергувати комбінацію нот в різних октавах. Вправу повторювати на кожній струні. На початковому етапі слід звертати увагу на правильність постановки обох рук та на чистоту зіграних нот. В цей час не варто намагатися грати швидко. 2 UA 88213 U 5 10 2) Вибрати комбінацію нот (наприклад, взяти ноти акорду До мажор) і зіграти їх в усіх можливих позиціях на грифі. На цьому етапі варто розпочати грати основні гами. 3) Вивчення акордів, їх варіацій та транспортування в іншу тональність. Кінцевою метою для учня є здатність побудувати акорд в будь-якій позиції на грифі та вміти його транспортувати. 4) Імпровізація. Завдяки візуалізації нот імпровізація є більш доступною. Слід зазначити, що представлена корисна модель являє собою учбову наклейку. Після того як учень досяг необхідних результатів, наклейки бажано зняти та закріпити свої навички розраховуючи тільки на власний слух. Джерела інформації: 1. US8399756(B1) - 2013-03-19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Учбова наклейка для музичного інструменту, що являє собою наклейку на грифі інструменту, яка розташована під струнами, з нанесеною інформацією у вигляді літер для послідовного розташування пальців музиканта при грі, яка відрізняється тим, що наклейки виконані у вигляді поздовжніх смужок, при цьому кожному ладу грифа відповідає одна смужка, а інформація додатково представлена для кожного ладу грифа інструменту у вигляді графічних символів (умовних позначень) окремо для кожної струни. 3 UA 88213 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
