Пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната
Номер патенту: 89393
Опубліковано: 25.04.2014
Автори: Нікітінський Михайло Павлович, Орлов Валерій Олександрович, Докаленко Сергій Анатолійович, Горелов Борис Михайлович
Формула / Реферат

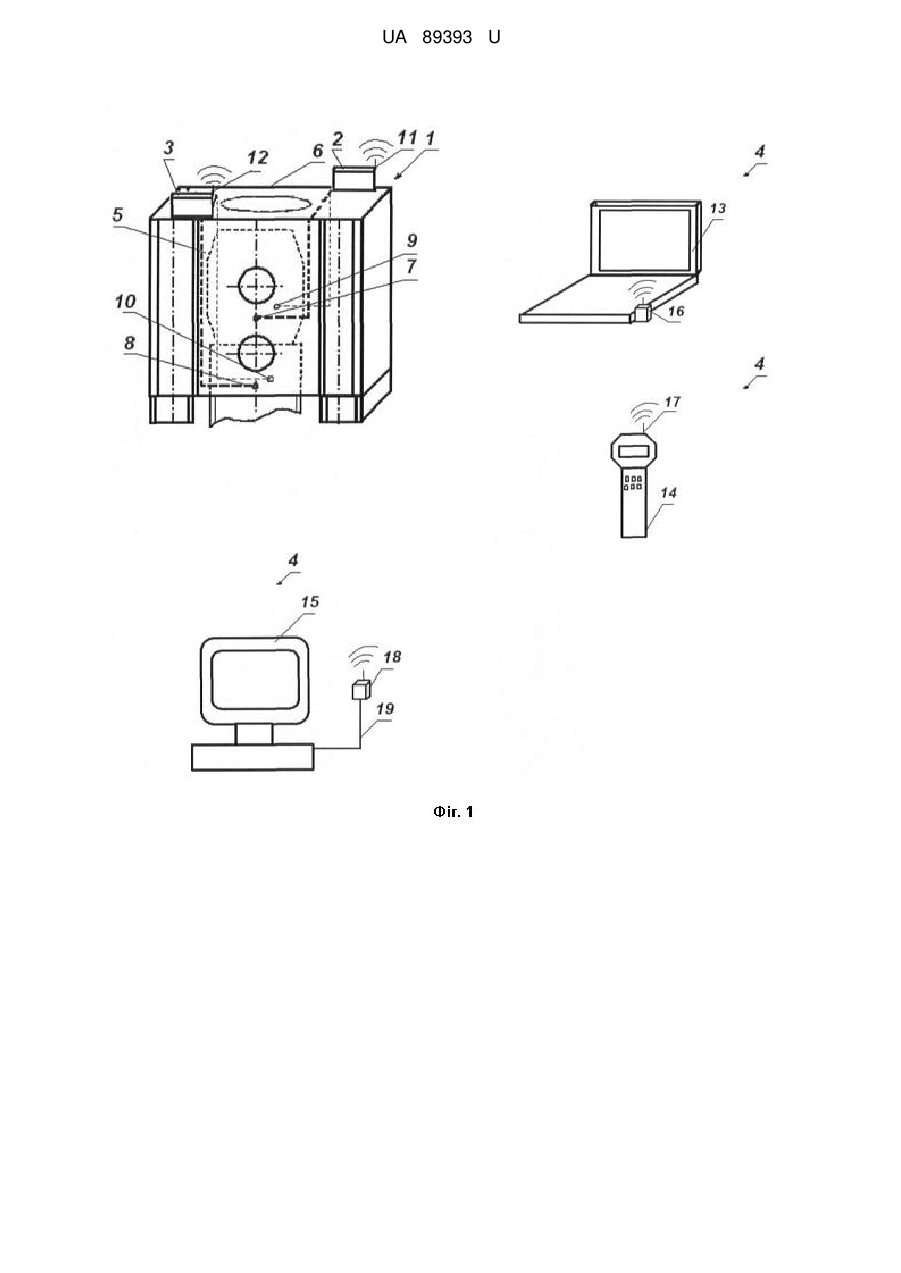

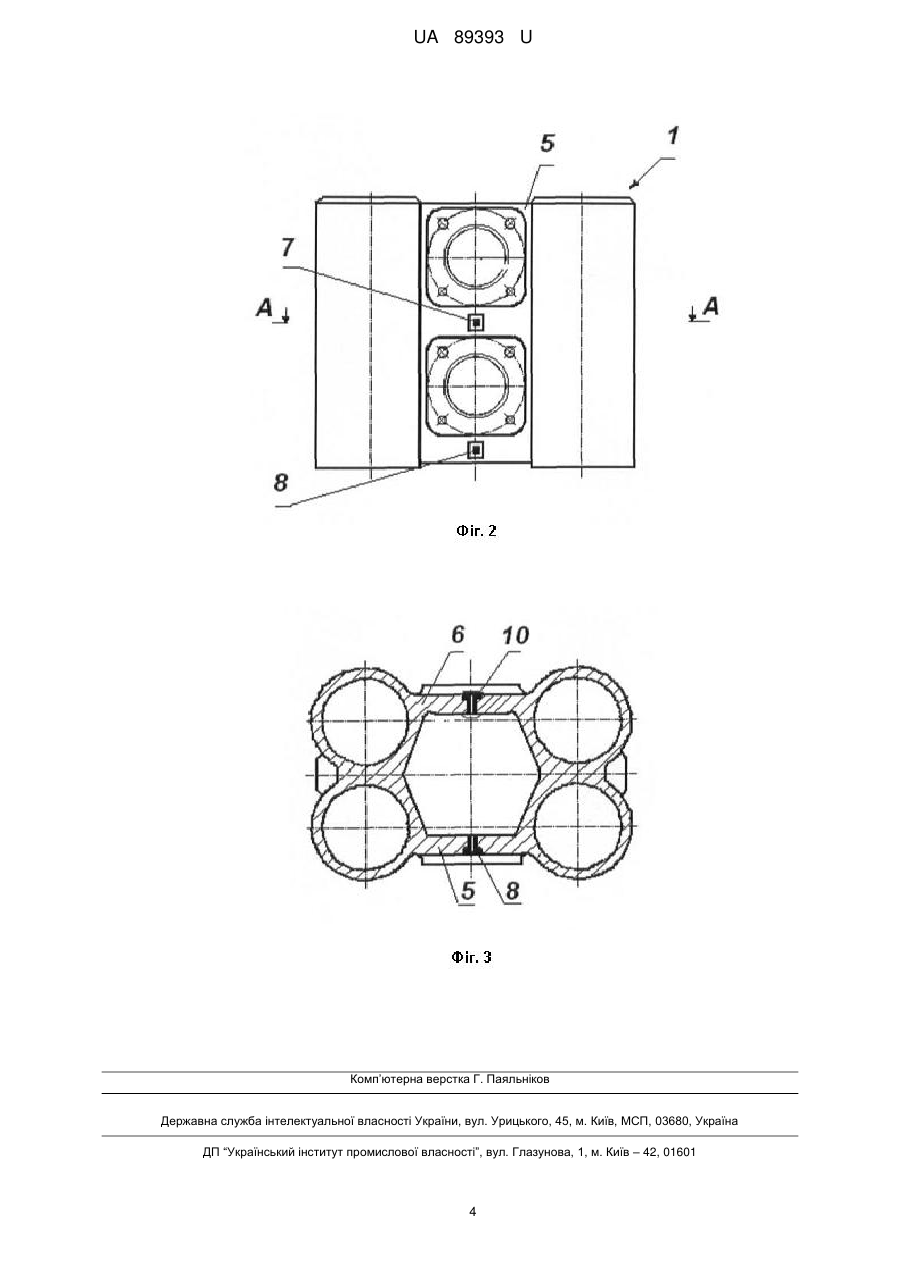

1. Пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната, яка відрізняється тим, що включає гідродомкрат, в стінки корпусу якого вбудовані чотири тензорезисторні датчики, два аналого-цифрових перетворювача, встановлені на корпусі гідродомкрата, та засоби управління, прийому, обробки та передачі сигналів, причому тензорезисторні датчики вбудовані по два в кожній з двох протилежних стінок корпуса гідродомкрата, при цьому в кожній стінці гідродомкрата, в якій вбудовані тензорезисторні датчики, один тензорезисторний датчик вбудований у верхній частині стінки, а інший тензорезисторний датчик вбудований в нижній частині стінки, і тензорезисторні датчики, що вбудовані у верхній частині стінок, підключені до одного з аналого-цифрових перетворювачів, а тензорезисторні датчики, що вбудовані у нижній частині стінок, підключені до другого аналого-цифрового перетворювача.

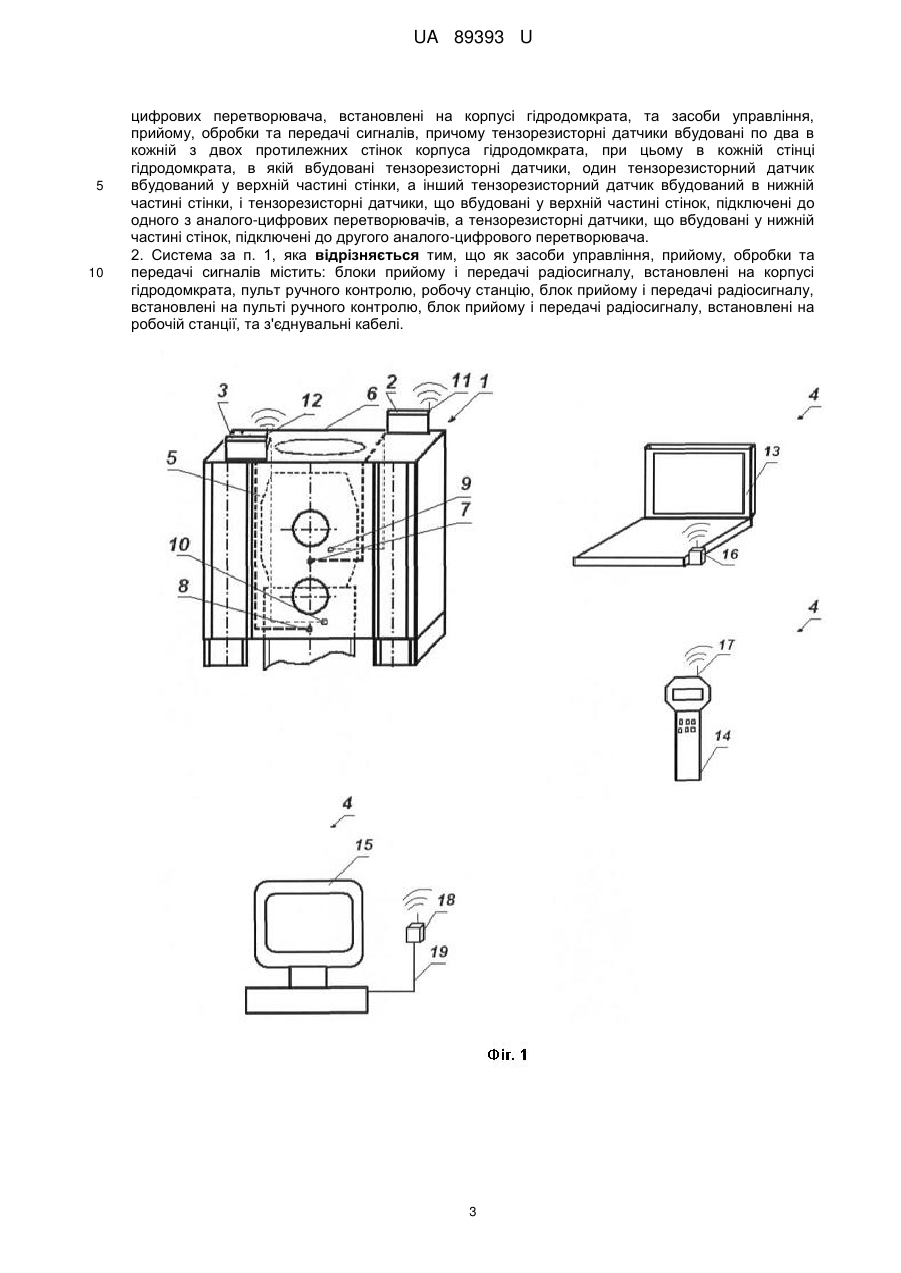

2. Система за п. 1, яка відрізняється тим, що як засоби управління, прийому, обробки та передачі сигналів містить: блоки прийому і передачі радіосигналу, встановлені на корпусі гідродомкрата, пульт ручного контролю, робочу станцію, блок прийому і передачі радіосигналу, встановлені на пульті ручного контролю, блок прийому і передачі радіосигналу, встановлені на робочій станції, та з'єднувальні кабелі.
Текст

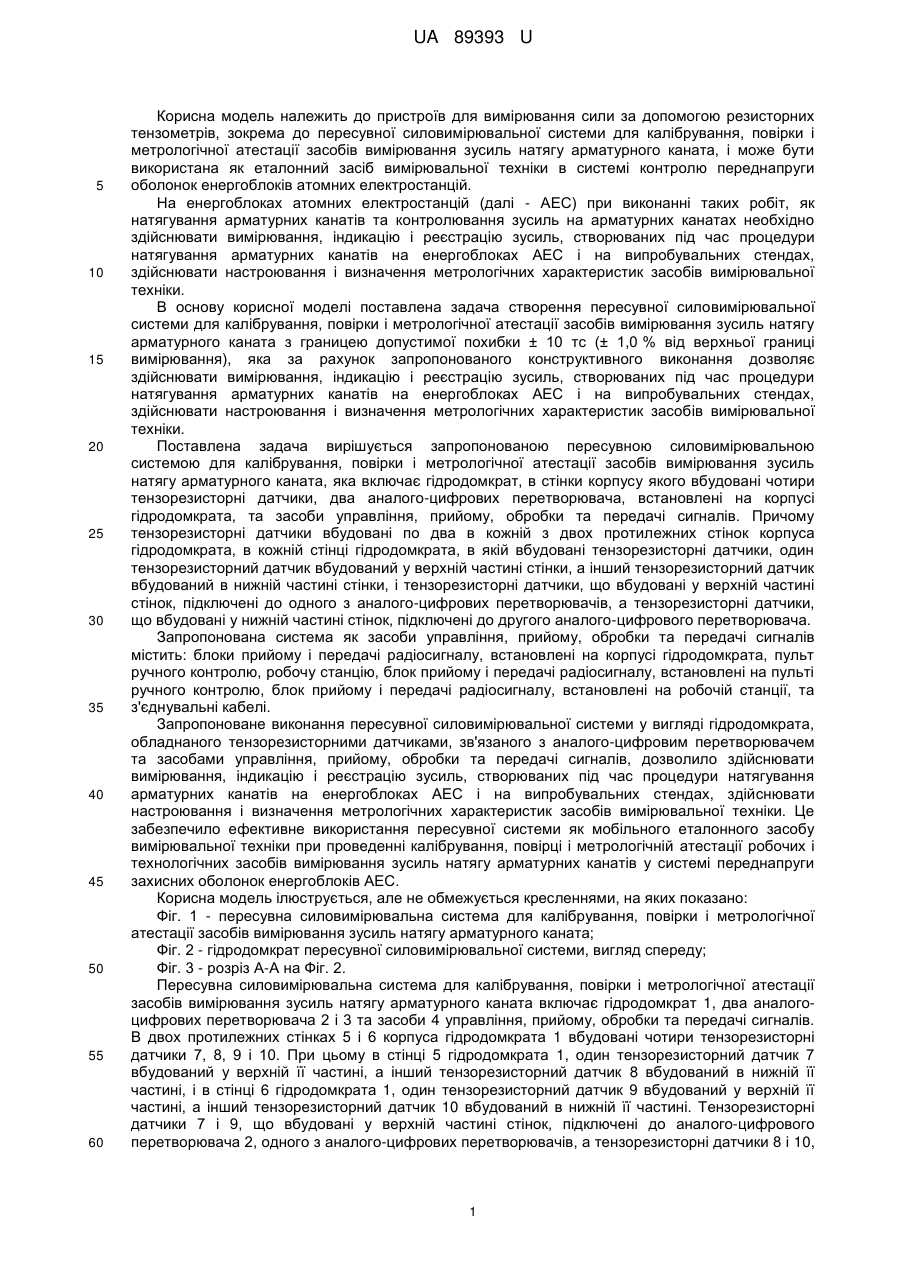

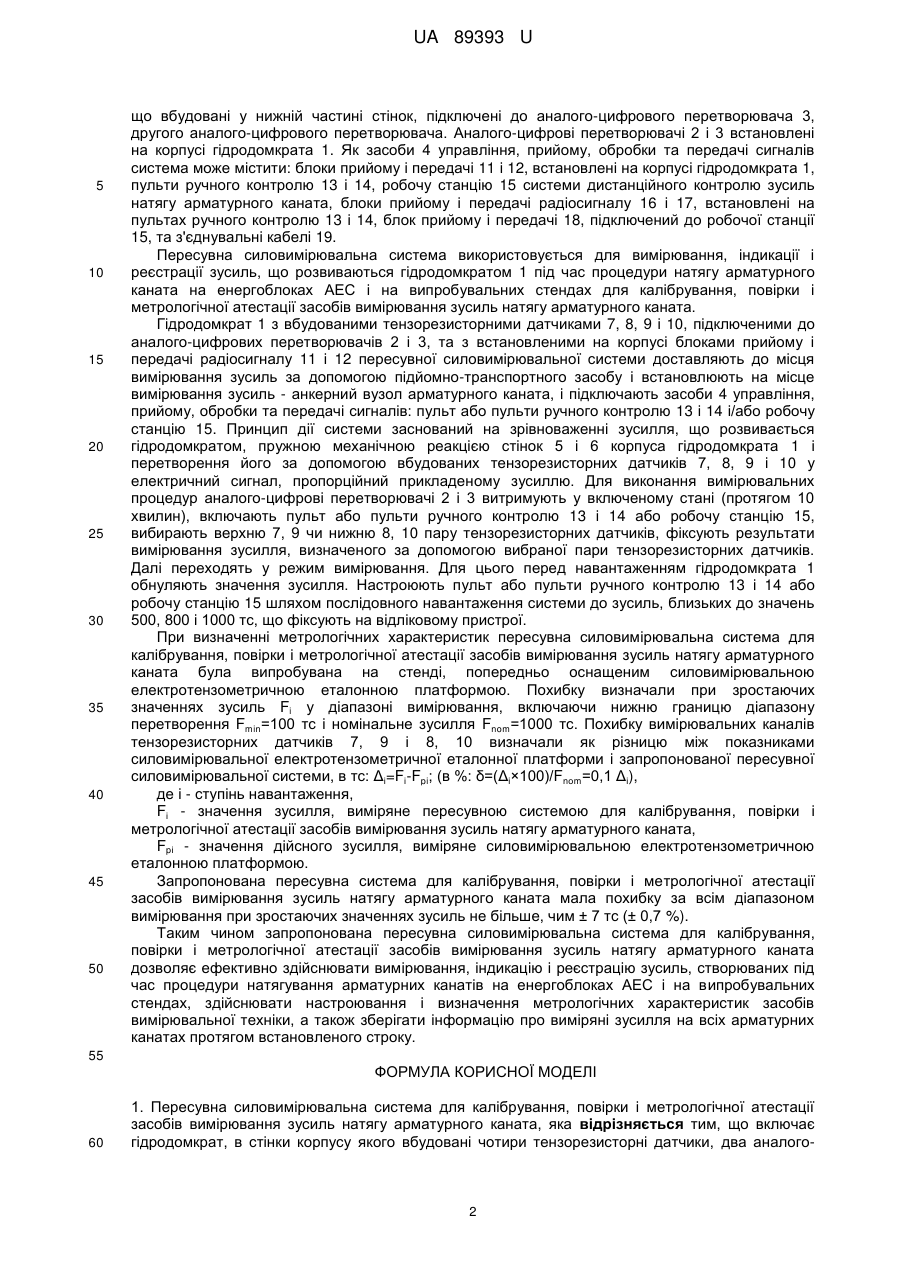

Реферат: Пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната включає гідродомкрат, в стінки корпусу якого вбудовані чотири тензорезисторні датчики, два аналого-цифрових перетворювача, встановлені на корпусі гідродомкрата, та засоби управління, прийому, обробки та передачі сигналів, причому тензорезисторні датчики вбудовані по два в кожній з двох протилежних стінок корпуса гідродомкрата, при цьому в кожній стінці гідродомкрата, в якій вбудовані тензорезисторні датчики, один тензорезисторний датчик вбудований у верхній частині стінки, а інший тензорезисторний датчик вбудований в нижній частині стінки, і тензорезисторні датчики, що вбудовані у верхній частині стінок, підключені до одного з аналого-цифрових перетворювачів, а тензорезисторні датчики, що вбудовані у нижній частині стінок, підключені до другого аналого-цифрового перетворювача. UA 89393 U (12) UA 89393 U UA 89393 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для вимірювання сили за допомогою резисторних тензометрів, зокрема до пересувної силовимірювальної системи для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната, і може бути використана як еталонний засіб вимірювальної техніки в системі контролю переднапруги оболонок енергоблоків атомних електростанцій. На енергоблоках атомних електростанцій (далі - АЕС) при виконанні таких робіт, як натягування арматурних канатів та контролювання зусиль на арматурних канатах необхідно здійснювати вимірювання, індикацію і реєстрацію зусиль, створюваних під час процедури натягування арматурних канатів на енергоблоках АЕС і на випробувальних стендах, здійснювати настроювання і визначення метрологічних характеристик засобів вимірювальної техніки. В основу корисної моделі поставлена задача створення пересувної силовимірювальної системи для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната з границею допустимої похибки ± 10 тс (± 1,0 % від верхньої границі вимірювання), яка за рахунок запропонованого конструктивного виконання дозволяє здійснювати вимірювання, індикацію і реєстрацію зусиль, створюваних під час процедури натягування арматурних канатів на енергоблоках АЕС і на випробувальних стендах, здійснювати настроювання і визначення метрологічних характеристик засобів вимірювальної техніки. Поставлена задача вирішується запропонованою пересувною силовимірювальною системою для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната, яка включає гідродомкрат, в стінки корпусу якого вбудовані чотири тензорезисторні датчики, два аналого-цифрових перетворювача, встановлені на корпусі гідродомкрата, та засоби управління, прийому, обробки та передачі сигналів. Причому тензорезисторні датчики вбудовані по два в кожній з двох протилежних стінок корпуса гідродомкрата, в кожній стінці гідродомкрата, в якій вбудовані тензорезисторні датчики, один тензорезисторний датчик вбудований у верхній частині стінки, а інший тензорезисторний датчик вбудований в нижній частині стінки, і тензорезисторні датчики, що вбудовані у верхній частині стінок, підключені до одного з аналого-цифрових перетворювачів, а тензорезисторні датчики, що вбудовані у нижній частині стінок, підключені до другого аналого-цифрового перетворювача. Запропонована система як засоби управління, прийому, обробки та передачі сигналів містить: блоки прийому і передачі радіосигналу, встановлені на корпусі гідродомкрата, пульт ручного контролю, робочу станцію, блок прийому і передачі радіосигналу, встановлені на пульті ручного контролю, блок прийому і передачі радіосигналу, встановлені на робочій станції, та з'єднувальні кабелі. Запропоноване виконання пересувної силовимірювальної системи у вигляді гідродомкрата, обладнаного тензорезисторними датчиками, зв'язаного з аналого-цифровим перетворювачем та засобами управління, прийому, обробки та передачі сигналів, дозволило здійснювати вимірювання, індикацію і реєстрацію зусиль, створюваних під час процедури натягування арматурних канатів на енергоблоках АЕС і на випробувальних стендах, здійснювати настроювання і визначення метрологічних характеристик засобів вимірювальної техніки. Це забезпечило ефективне використання пересувної системи як мобільного еталонного засобу вимірювальної техніки при проведенні калібрування, повірці і метрологічній атестації робочих і технологічних засобів вимірювання зусиль натягу арматурних канатів у системі переднапруги захисних оболонок енергоблоків АЕС. Корисна модель ілюструється, але не обмежується кресленнями, на яких показано: Фіг. 1 - пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната; Фіг. 2 - гідродомкрат пересувної силовимірювальної системи, вигляд спереду; Фіг. 3 - розріз А-А на Фіг. 2. Пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната включає гідродомкрат 1, два аналогоцифрових перетворювача 2 і 3 та засоби 4 управління, прийому, обробки та передачі сигналів. В двох протилежних стінках 5 і 6 корпуса гідродомкрата 1 вбудовані чотири тензорезисторні датчики 7, 8, 9 і 10. При цьому в стінці 5 гідродомкрата 1, один тензорезисторний датчик 7 вбудований у верхній її частині, а інший тензорезисторний датчик 8 вбудований в нижній її частині, і в стінці 6 гідродомкрата 1, один тензорезисторний датчик 9 вбудований у верхній її частині, а інший тензорезисторний датчик 10 вбудований в нижній її частині. Тензорезисторні датчики 7 і 9, що вбудовані у верхній частині стінок, підключені до аналого-цифрового перетворювача 2, одного з аналого-цифрових перетворювачів, а тензорезисторні датчики 8 і 10, 1 UA 89393 U 5 10 15 20 25 30 35 40 45 50 що вбудовані у нижній частині стінок, підключені до аналого-цифрового перетворювача 3, другого аналого-цифрового перетворювача. Аналого-цифрові перетворювачі 2 і 3 встановлені на корпусі гідродомкрата 1. Як засоби 4 управління, прийому, обробки та передачі сигналів система може містити: блоки прийому і передачі 11 і 12, встановлені на корпусі гідродомкрата 1, пульти ручного контролю 13 і 14, робочу станцію 15 системи дистанційного контролю зусиль натягу арматурного каната, блоки прийому і передачі радіосигналу 16 і 17, встановлені на пультах ручного контролю 13 і 14, блок прийому і передачі 18, підключений до робочої станції 15, та з'єднувальні кабелі 19. Пересувна силовимірювальна система використовується для вимірювання, індикації і реєстрації зусиль, що розвиваються гідродомкратом 1 під час процедури натягу арматурного каната на енергоблоках АЕС і на випробувальних стендах для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната. Гідродомкрат 1 з вбудованими тензорезисторними датчиками 7, 8, 9 і 10, підключеними до аналого-цифрових перетворювачів 2 і 3, та з встановленими на корпусі блоками прийому і передачі радіосигналу 11 і 12 пересувної силовимірювальної системи доставляють до місця вимірювання зусиль за допомогою підйомно-транспортного засобу і встановлюють на місце вимірювання зусиль - анкерний вузол арматурного каната, і підключають засоби 4 управління, прийому, обробки та передачі сигналів: пульт або пульти ручного контролю 13 і 14 і/або робочу станцію 15. Принцип дії системи заснований на зрівноваженні зусилля, що розвивається гідродомкратом, пружною механічною реакцією стінок 5 і 6 корпуса гідродомкрата 1 і перетворення його за допомогою вбудованих тензорезисторних датчиків 7, 8, 9 і 10 у електричний сигнал, пропорційний прикладеному зусиллю. Для виконання вимірювальних процедур аналого-цифрові перетворювачі 2 і 3 витримують у включеному стані (протягом 10 хвилин), включають пульт або пульти ручного контролю 13 і 14 або робочу станцію 15, вибирають верхню 7, 9 чи нижню 8, 10 пару тензорезисторних датчиків, фіксують результати вимірювання зусилля, визначеного за допомогою вибраної пари тензорезисторних датчиків. Далі переходять у режим вимірювання. Для цього перед навантаженням гідродомкрата 1 обнуляють значення зусилля. Настроюють пульт або пульти ручного контролю 13 і 14 або робочу станцію 15 шляхом послідовного навантаження системи до зусиль, близьких до значень 500, 800 і 1000 тс, що фіксують на відліковому пристрої. При визначенні метрологічних характеристик пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната була випробувана на стенді, попередньо оснащеним силовимірювальною електротензометричною еталонною платформою. Похибку визначали при зростаючих значеннях зусиль Fi у діапазоні вимірювання, включаючи нижню границю діапазону перетворення Fmin=100 тс і номінальне зусилля Fnom=1000 тс. Похибку вимірювальних каналів тензорезисторних датчиків 7, 9 і 8, 10 визначали як різницю між показниками силовимірювальної електротензометричної еталонної платформи і запропонованої пересувної силовимірювальної системи, в тс: Δі=Fі-Fpi; (в %: δ=(Δі×100)/Fnоm=0,1 Δі), де і - ступінь навантаження, Fі - значення зусилля, виміряне пересувною системою для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната, Fpі - значення дійсного зусилля, виміряне силовимірювальною електротензометричною еталонною платформою. Запропонована пересувна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната мала похибку за всім діапазоном вимірювання при зростаючих значеннях зусиль не більше, чим ± 7 тс (± 0,7 %). Таким чином запропонована пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната дозволяє ефективно здійснювати вимірювання, індикацію і реєстрацію зусиль, створюваних під час процедури натягування арматурних канатів на енергоблоках АЕС і на випробувальних стендах, здійснювати настроювання і визначення метрологічних характеристик засобів вимірювальної техніки, а також зберігати інформацію про виміряні зусилля на всіх арматурних канатах протягом встановленого строку. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пересувна силовимірювальна система для калібрування, повірки і метрологічної атестації засобів вимірювання зусиль натягу арматурного каната, яка відрізняється тим, що включає гідродомкрат, в стінки корпусу якого вбудовані чотири тензорезисторні датчики, два аналого 2 UA 89393 U 5 10 цифрових перетворювача, встановлені на корпусі гідродомкрата, та засоби управління, прийому, обробки та передачі сигналів, причому тензорезисторні датчики вбудовані по два в кожній з двох протилежних стінок корпуса гідродомкрата, при цьому в кожній стінці гідродомкрата, в якій вбудовані тензорезисторні датчики, один тензорезисторний датчик вбудований у верхній частині стінки, а інший тензорезисторний датчик вбудований в нижній частині стінки, і тензорезисторні датчики, що вбудовані у верхній частині стінок, підключені до одного з аналого-цифрових перетворювачів, а тензорезисторні датчики, що вбудовані у нижній частині стінок, підключені до другого аналого-цифрового перетворювача. 2. Система за п. 1, яка відрізняється тим, що як засоби управління, прийому, обробки та передачі сигналів містить: блоки прийому і передачі радіосигналу, встановлені на корпусі гідродомкрата, пульт ручного контролю, робочу станцію, блок прийому і передачі радіосигналу, встановлені на пульті ручного контролю, блок прийому і передачі радіосигналу, встановлені на робочій станції, та з'єднувальні кабелі. 3 UA 89393 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюNikitinskyi Mykhaylo Pavlovych, Orlov Valerii Oleksandrovych
Автори російськоюНикитинский Михаил Павлович, Орлов Валерий Александрович
МПК / Мітки
МПК: G01L 1/22
Мітки: каната, пересувна, метрологічної, калібрування, силовимірювальна, арматурного, натягу, зусиль, атестації, система, засобів, повірки, вимірювання
