Будівельна конструкція для швидкозбірних споруд

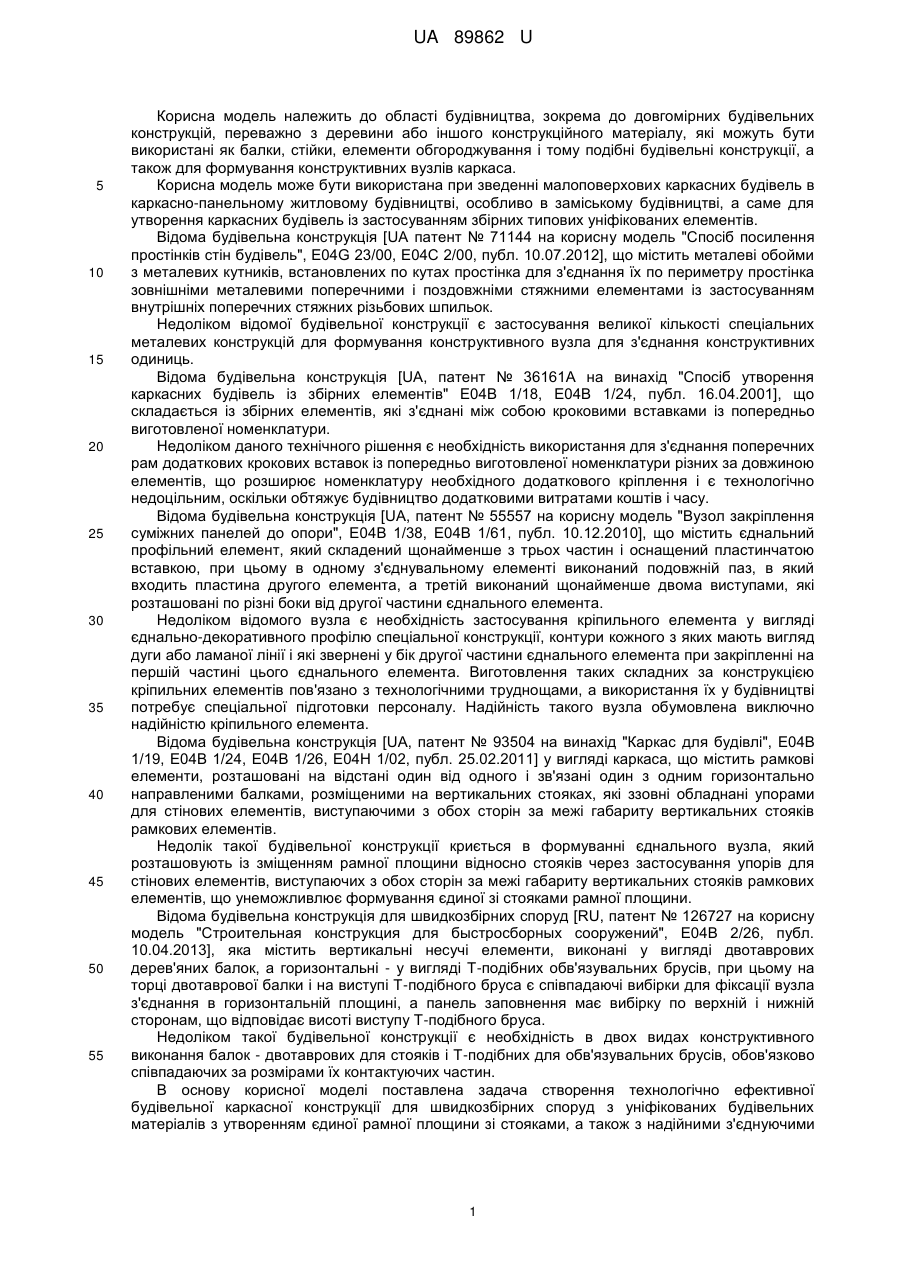

Реферат: Будівельна конструкція для швидкозбірних споруд містить вертикальні несучі елементи і горизонтальні елементи у вигляді брусів з виступами. При цьому вертикальні і горизонтальні елементи виконані складеними із двох брусів, розташованих в одній площині, кінці як вертикальних, так і горизонтальних елементів складені за допомогою щонайменше одної вставки з утворенням виступів на кінцях у формі вилки. При цьому вилки вертикального несучого елемента і вилки двох горизонтальних елементів виконані з можливістю взаємодії між собою у вузлах каркасу, утворюючи кутовий вузол, а вилки вертикального несучого елемента і вилки горизонтального елемента та/або вилки двох горизонтальних елементів виконані з можливістю взаємодії між собою у проміжних вузлах каркасу, утворюючи площинний вузол. При цьому вставка має поздовжній розмір менший за розмір брусів, з якими вона жорстко з'єднана. UA 89862 U (54) БУДІВЕЛЬНА КОНСТРУКЦІЯ ДЛЯ ШВИДКОЗБІРНИХ СПОРУД UA 89862 U UA 89862 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва, зокрема до довгомірних будівельних конструкцій, переважно з деревини або іншого конструкційного матеріалу, які можуть бути використані як балки, стійки, елементи обгороджування і тому подібні будівельні конструкції, а також для формування конструктивних вузлів каркаса. Корисна модель може бути використана при зведенні малоповерхових каркасних будівель в каркасно-панельному житловому будівництві, особливо в заміському будівництві, а саме для утворення каркасних будівель із застосуванням збірних типових уніфікованих елементів. Відома будівельна конструкція [UA патент № 71144 на корисну модель "Спосіб посилення простінків стін будівель", E04G 23/00, Е04С 2/00, публ. 10.07.2012], що містить металеві обойми з металевих кутників, встановлених по кутах простінка для з'єднання їх по периметру простінка зовнішніми металевими поперечними і поздовжніми стяжними елементами із застосуванням внутрішніх поперечних стяжних різьбових шпильок. Недоліком відомої будівельної конструкції є застосування великої кількості спеціальних металевих конструкцій для формування конструктивного вузла для з'єднання конструктивних одиниць. Відома будівельна конструкція [UA, патент № 36161А на винахід "Спосіб утворення каркасних будівель із збірних елементів" Е04В 1/18, Е04В 1/24, публ. 16.04.2001], що складається із збірних елементів, які з'єднані між собою кроковими вставками із попередньо виготовленої номенклатури. Недоліком даного технічного рішення є необхідність використання для з'єднання поперечних рам додаткових крокових вставок із попередньо виготовленої номенклатури різних за довжиною елементів, що розширює номенклатуру необхідного додаткового кріплення і є технологічно недоцільним, оскільки обтяжує будівництво додатковими витратами коштів і часу. Відома будівельна конструкція [UA, патент № 55557 на корисну модель "Вузол закріплення суміжних панелей до опори", Е04В 1/38, Е04В 1/61, публ. 10.12.2010], що містить єднальний профільний елемент, який складений щонайменше з трьох частин і оснащений пластинчатою вставкою, при цьому в одному з'єднувальному елементі виконаний подовжній паз, в який входить пластина другого елемента, а третій виконаний щонайменше двома виступами, які розташовані по різні боки від другої частини єднального елемента. Недоліком відомого вузла є необхідність застосування кріпильного елемента у вигляді єднально-декоративного профілю спеціальної конструкції, контури кожного з яких мають вигляд дуги або ламаної лінії і які звернені у бік другої частини єднального елемента при закріпленні на першій частині цього єднального елемента. Виготовлення таких складних за конструкцією кріпильних елементів пов'язано з технологічними труднощами, а використання їх у будівництві потребує спеціальної підготовки персоналу. Надійність такого вузла обумовлена виключно надійністю кріпильного елемента. Відома будівельна конструкція [UA, патент № 93504 на винахід "Каркас для будівлі", Е04В 1/19, Е04В 1/24, Е04В 1/26, Е04Н 1/02, публ. 25.02.2011] у вигляді каркаса, що містить рамкові елементи, розташовані на відстані один від одного і зв'язані один з одним горизонтально направленими балками, розміщеними на вертикальних стояках, які ззовні обладнані упорами для стінових елементів, виступаючими з обох сторін за межі габариту вертикальних стояків рамкових елементів. Недолік такої будівельної конструкції криється в формуванні єднального вузла, який розташовують із зміщенням рамної площини відносно стояків через застосування упорів для стінових елементів, виступаючих з обох сторін за межі габариту вертикальних стояків рамкових елементів, що унеможливлює формування єдиної зі стояками рамної площини. Відома будівельна конструкція для швидкозбірних споруд [RU, патент № 126727 на корисну модель "Строительная конструкция для быстросборных сооружений", Е04В 2/26, публ. 10.04.2013], яка містить вертикальні несучі елементи, виконані у вигляді двотаврових дерев'яних балок, а горизонтальні - у вигляді Т-подібних обв'язувальних брусів, при цьому на торці двотаврової балки і на виступі Т-подібного бруса є співпадаючі вибірки для фіксації вузла з'єднання в горизонтальній площині, а панель заповнення має вибірку по верхній і нижній сторонам, що відповідає висоті виступу Т-подібного бруса. Недоліком такої будівельної конструкції є необхідність в двох видах конструктивного виконання балок - двотаврових для стояків і Т-подібних для обв'язувальних брусів, обов'язково співпадаючих за розмірами їх контактуючих частин. В основу корисної моделі поставлена задача створення технологічно ефективної будівельної каркасної конструкції для швидкозбірних споруд з уніфікованих будівельних матеріалів з утворенням єдиної рамної площини зі стояками, а також з надійними з'єднуючими 1 UA 89862 U 5 10 15 20 25 30 35 40 45 50 55 60 вузлами, технологічними у виробництві, із мінімальним застосуванням металевих конструктивних елементів. Задача, на вирішення якої спрямована корисна модель, полягає в створенні каркасної системи з будівельних конструкцій складеного типу і утворенні швидкозбірних конструктивних вузлів. В результаті чого досягається скорочення часу зведення, зниження трудомісткості і вартості зведення стін будинків, створення можливості роботи дрібними бригадами без застосування великої будівельної техніки при збереженні високих темпів будівництва, розширення кола можливих варіантів зовнішнього облицювання стін і створення необмежених можливостей внутрішньої обробки приміщень, завдяки оптимізації каркасної конструкції і уніфікованості складових елементів заявленої конструкції, а також підвищенню надійності і міцності з'єднання в конструктивних вузлах з мінімізацією металевих з'єднувачів і економією матеріалів. Існує тісний причино-наслідковий зв'язок між усією сукупністю суттєвих ознак і отриманим технічним результатом. Так, складена конструкція підвищує надійність каркасу. При використанні вставок однакового в перерізі розміру з брусами, тобто застосування однакових брусів або їх частин як вставок, мінімізується асортимент будматеріалів, а розміщення декількох вставок з проміжками вздовж довгомірних брусів економить будматеріали, не зменшуючи їх функціональності. При виконанні вставки з врізкою в обидва бруси зменшується вага конструкції та каркасу в цілому без зменшення його функціональності. Виконання кінців збірних конструкцій з виступами у вигляді вилок забезпечує надійність кутового та площинного вузлів, що обумовлено взаємною перпендикулярністю вилкових елементів і надійністю скрізного комбінованого шипового з'єднання елементів. Суть корисної моделі полягає в тому, що будівельна конструкція для швидкозбірних споруд містить вертикальні і горизонтальні елементи, виконані складеними із двох брусів, розташованих в одній площині, при цьому кінці як вертикальних, так і горизонтальних елементів складені за допомогою щонайменше одної вставки з утворенням виступів на кінцях у формі вилки, при цьому вилки вертикального несучого елементу і вилки двох горизонтальних елементів виконані з можливістю взаємодії між собою у вузлах каркасу, утворюючи кутовий вузол, а вилки вертикального несучого елементу і вилки горизонтального елемента та/або вилки двох горизонтальних елементів виконані з можливістю взаємодії між собою у проміжних вузлах каркасу, утворюючи площинний вузол, при цьому вставка має поздовжній розмір менший за розмір брусів, з якими вона жорстко з'єднана. Вставка являє собою щонайменше частину брусу, жорстко з'єднаного на кінцях з брусами конструкції, які він з'єднує, і має розмір у перерізі не більший за відповідний розмір брусів, які вона з'єднує. У разі, якщо вставка має ширину більшу за ширину брусів, які вона з'єднує, то обидва бруси мають опозитно розташовані вибірки для з'єднання з вставкою, співпадаючі з товщиною вставки в площині утвореної вилки для фіксації елементів конструкції. В кутовому вузлі з'єднувані горизонтальні і вертикальні елементи розташовані у взаємно перпендикулярних площинах. Нафіг. 1 зображена будівельна конструкція з однакових брусів, зовнішній вигляд, на фіг. 2 будівельна конструкція з врізаною вставкою, зовнішній вигляд, на фіг. 3 - кутовий вузол, утворений будівельними конструкціями, виконаними з однакових брусів, на фіг. 4 - те ж саме, з врізаною вставкою. Будівельна конструкція для швидкозбірних споруд (фіг. 1, 2) належить як до вертикальних несучих елементів, так і горизонтальних елементів, та виконана складеною із двох брусів 1, розташованих в одній площині, при цьому їх кінці складені за допомогою щонайменше одної вставки 2 з утворенням виступів 3 на кінцях у формі вилки. Кутовий вузол (фіг. 3, 4), виконаний з будівельних конструкцій для швидкозбірних споруд, містить вертикальні несучі елементи, складені з двох брусів 1 із вставками 2, горизонтальні елементи, складені з двох брусів 1 із вставками 2. За допомогою вставок 2 між брусами 1 утворені виступи 3 на кінцях елементів 1 у формі вилки. Вставка 2, виконана з бруса, жорстко з'єднана з брусами 1 (наприклад, шурупами) або вставка 2 жорстко з'єднана з відповідними опозитними вибірками 4 на брусах 1. За допомогою площинних вузлів формується горизонтальна площина будівлі, а із застосуванням будівельної конструкції для швидкозбірних споруд в усіх її можливих втіленнях і утворених композиціях формують каркас будівлі. В результаті застосування заявленої будівельної конструкції, завдяки її конструкторській оптимізації і уніфікованості складових елементів, досягається скорочення часу будівництва, 2 UA 89862 U 5 зниження трудомісткості і вартості зведення стін будинків. Нова композиційна конфігурація вузлових елементів підвищує надійність і міцність з'єднання в конструктивних вузлах з мінімізацією металевих з'єднувачів і економією матеріалів. Використання уніфікованих елементів дає можливість роботи дрібними бригадами без застосування великої будівельної техніки при збереженні високих темпів будівництва, розширення кола можливих варіантів як зовнішньої, так і внутрішньої обробки стін швидкозбірних споруд, в тому числі для обробки декоративними панелями з магнезиту, гіпсокартону, ЦСП, ДСП, ДВП і т. ін. стін, як внутрішніх, так і зовнішніх, стель, перегородок та огороджувальних конструкцій громадських будівель, офісів, житлових приміщень. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Будівельна конструкція для швидкозбірних споруд, яка містить вертикальні несучі елементи і горизонтальні елементи у вигляді брусів з виступами, яка відрізняється тим, що вертикальні і горизонтальні елементи виконані складеними із двох брусів, розташованих в одній площині, при цьому кінці як вертикальних, так і горизонтальних елементів складені за допомогою щонайменше одної вставки з утворенням виступів на кінцях у формі вилки, при цьому вилки вертикального несучого елемента і вилки двох горизонтальних елементів виконані з можливістю взаємодії між собою у вузлах каркасу, утворюючи кутовий вузол, а вилки вертикального несучого елемента і вилки горизонтального елемента та/або вилки двох горизонтальних елементів виконані з можливістю взаємодії між собою у проміжних вузлах каркасу, утворюючи площинний вузол, при цьому вставка має поздовжній розмір менший за розмір брусів, з якими вона жорстко з'єднана. 2. Будівельна конструкція за п. 1, яка відрізняється тим, що вставка являє собою щонайменше частину брусу, жорстко з'єднаного на кінцях з брусами конструкції, які він з'єднує. 3. Будівельна конструкція за п. 2, яка відрізняється тим, що вставка має розмір у перерізі не більший за відповідний розмір брусів, які вона з'єднує. 4. Будівельна конструкція за п. 1, яка відрізняється тим, що вставка має ширину більшу за ширину брусів, які вона з'єднує. 5. Будівельна конструкція за п. 4, яка відрізняється тим, що обидва бруси мають опозитно розташовані вибірки для з'єднання з вставкою, співпадаючі з товщиною вставки в площині утвореної вилки для фіксації елементів конструкції. 6. Будівельна конструкція за п. 1, яка відрізняється тим, що в кутовому вузлі з'єднувані горизонтальні і вертикальні елементи розташовані у взаємно перпендикулярних площинах. 3 UA 89862 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
