Кришка для вмістищ, які мають нарізну шийку

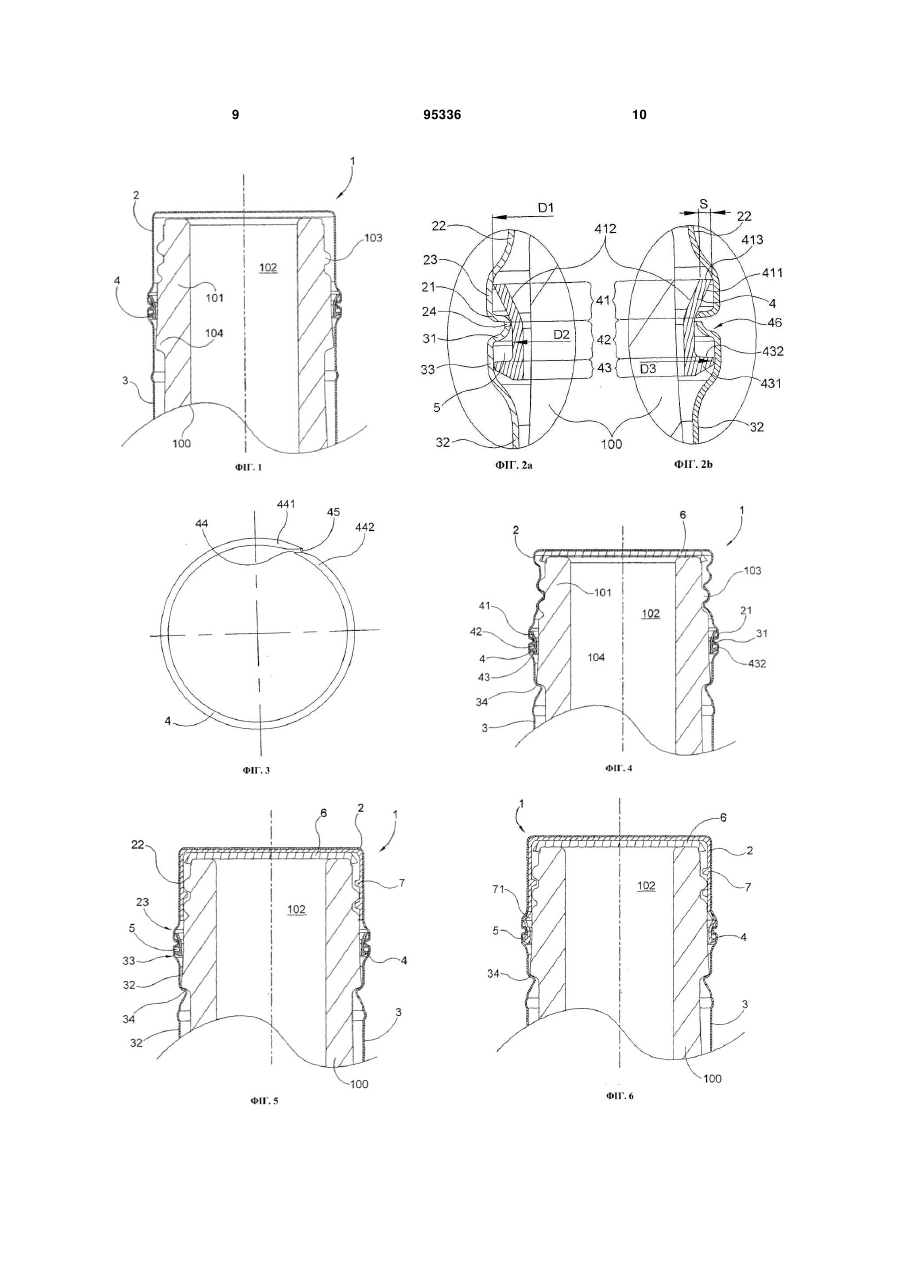

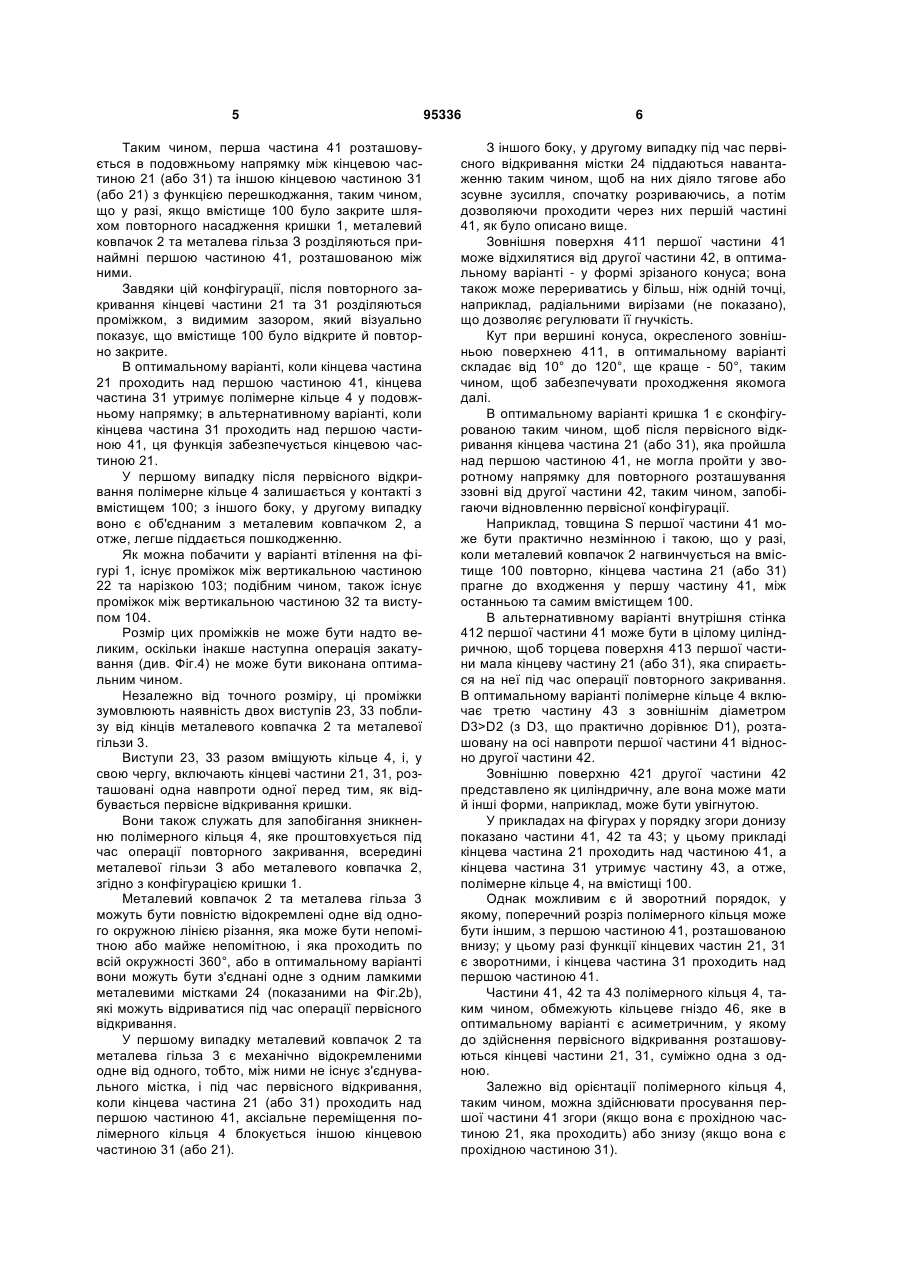

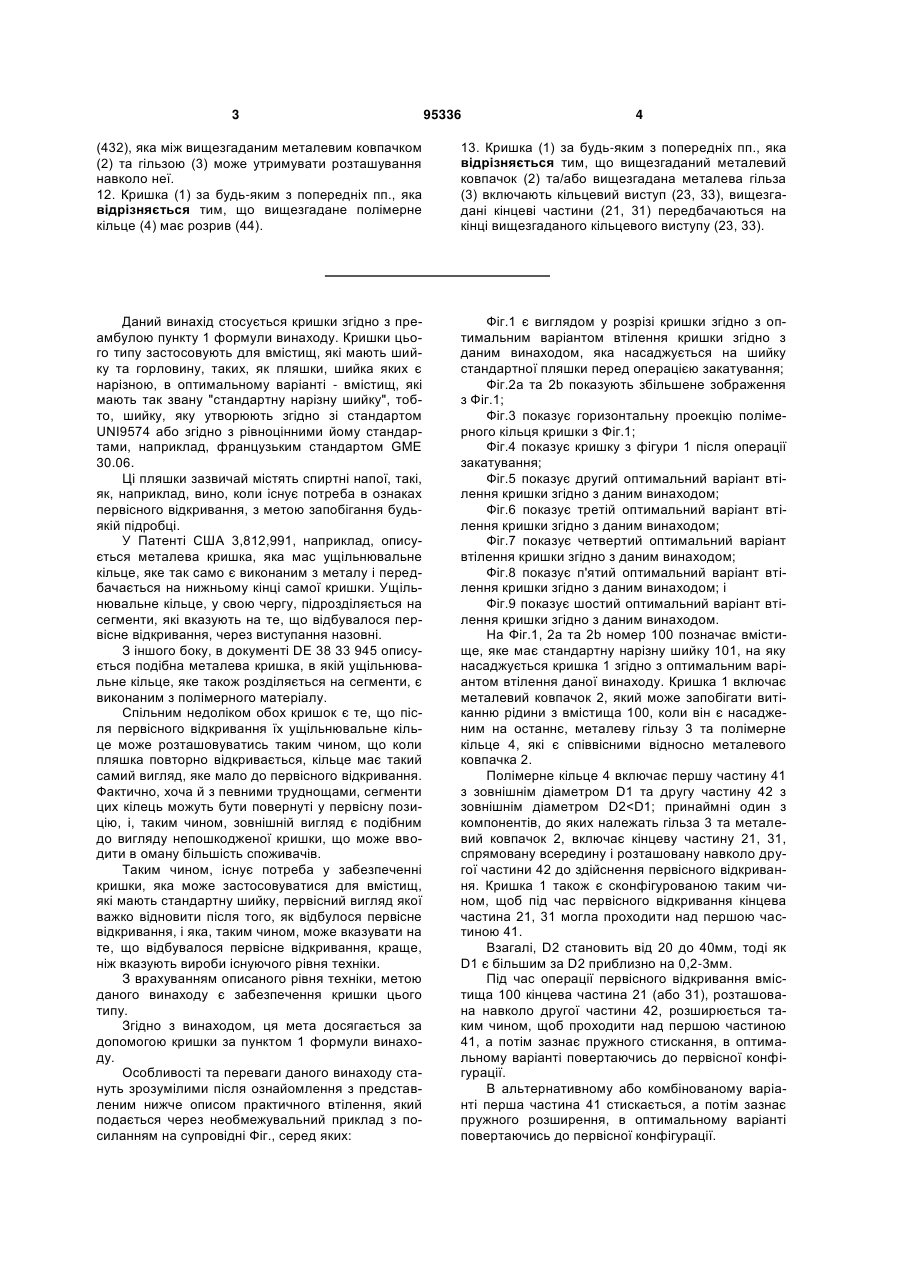

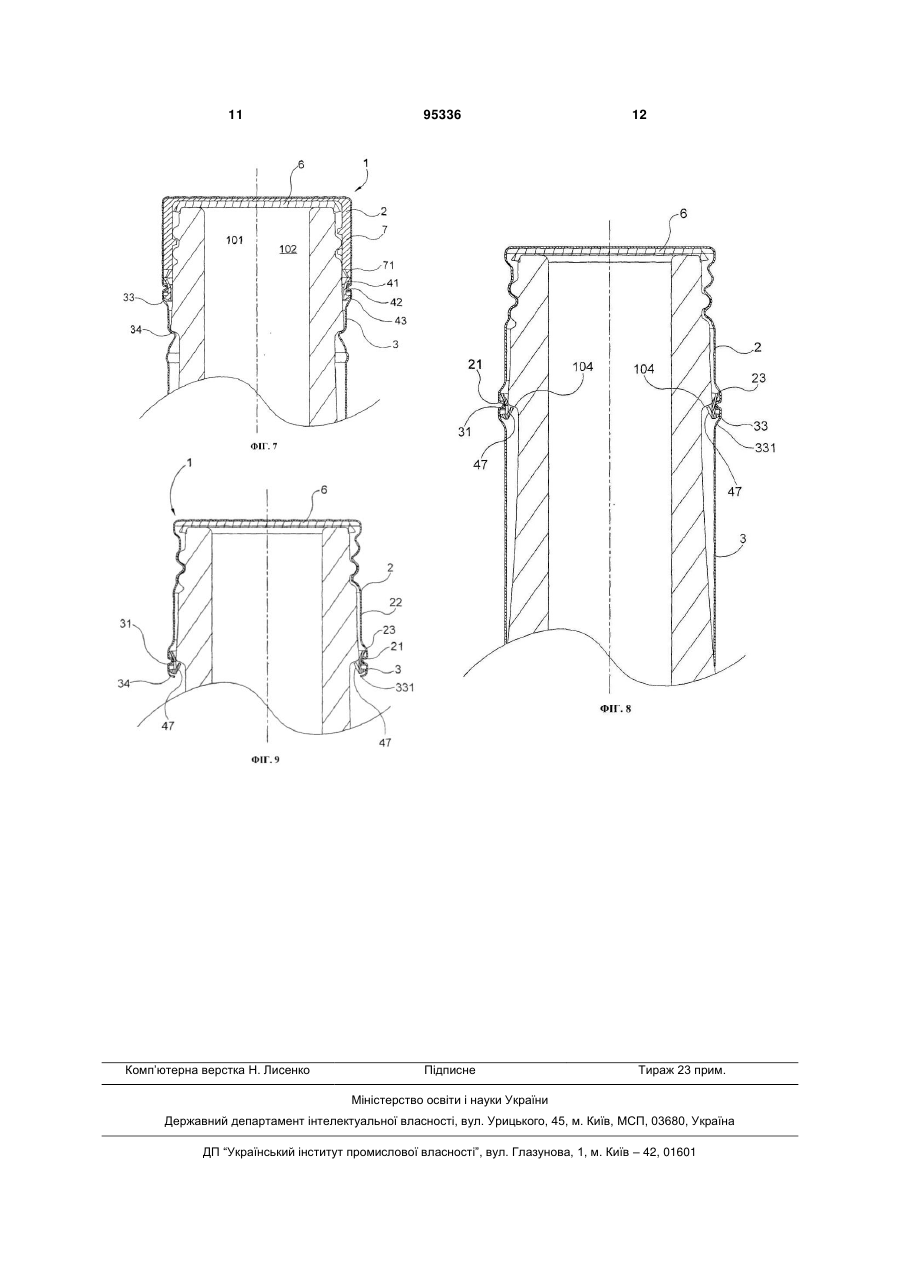

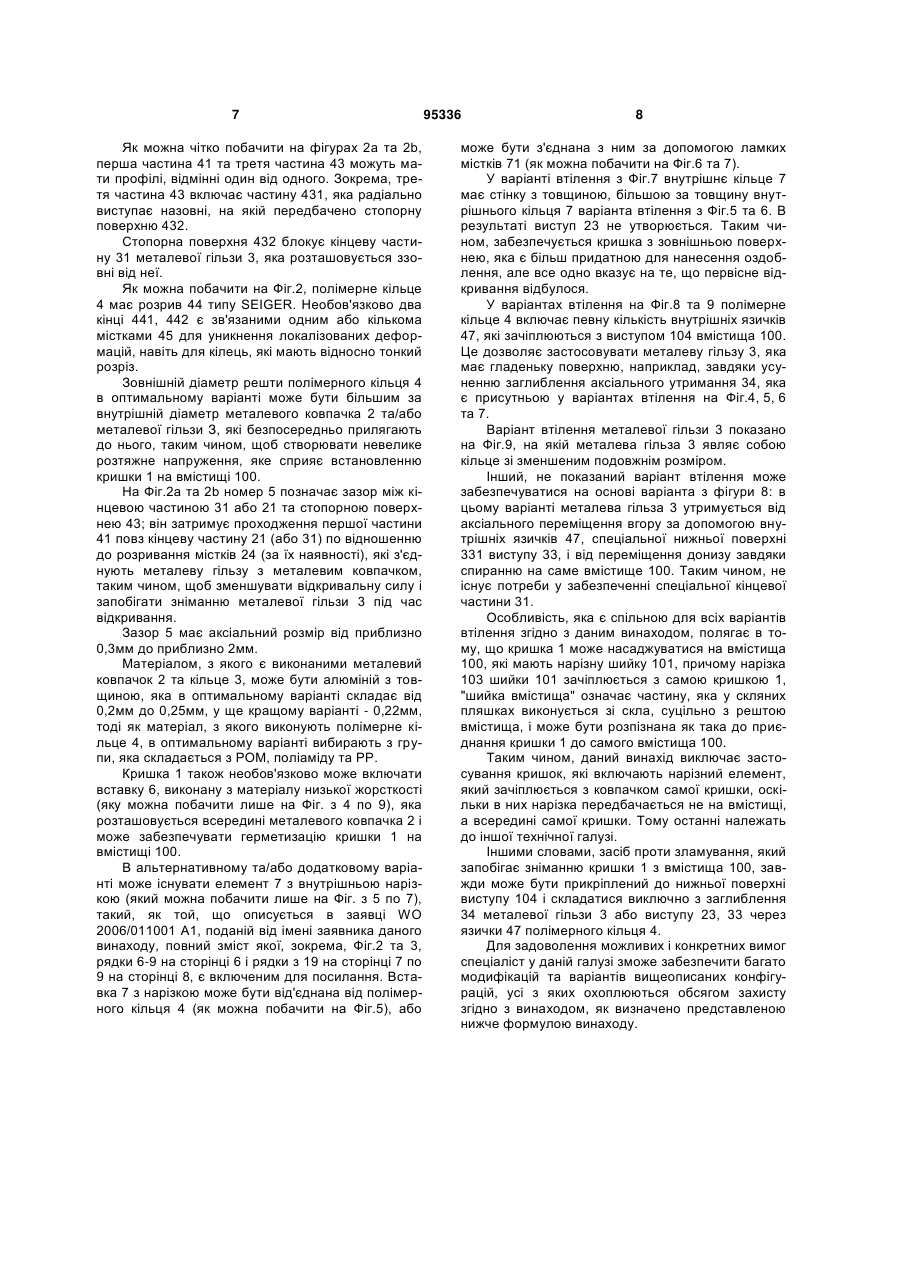

1. Кришка (1) для вмістищ (100), які мають нарізну шийку (101) і в оптимальному варіанті стандартну нарізну шийку (101), причому вищезгадана кришка (1) включає: засіб проти зламування (34, 47), який може запобігати зніманню вищезгаданої кришки (1) з вищезгаданого вмістища (100); металевий ковпачок (2), який може запобігати витіканню рідини з вищезгаданого вмістища (100), коли вищезгаданий металевий ковпачок (2) є насадженим на вищезгадане вмістище (100); металеву гільзу (3) та полімерне кільце (4), які є співвісними з вищезгаданим металевим ковпачком (2); яка відрізняється тим, що вищезгаданий засіб проти зламування (34, 47) забезпечується заглибленням аксіального утримання (34), яке передбачене на вищезгаданій металевій гільзі (3), або нижньою поверхнею (331) виступу (33) металевої гільзи (3) разом з внутрішніми язичками (47), передбаченими у вищезгаданому полімерному кільці (4); вищезгадане полімерне кільце (4) включає першу частину (41), яка має діаметр D1, та другу частину (42), яка має діаметр D2D2 (з D3, що практично дорівнює D1), розташовану на осі навпроти першої частини 41 відносно другої частини 42. Зовнішню поверхню 421 другої частини 42 представлено як циліндричну, але вона може мати й інші форми, наприклад, може бути увігнутою. У прикладах на фігурах у порядку згори донизу показано частини 41, 42 та 43; у цьому прикладі кінцева частина 21 проходить над частиною 41, а кінцева частина 31 утримує частину 43, а отже, полімерне кільце 4, на вмістищі 100. Однак можливим є й зворотний порядок, у якому, поперечний розріз полімерного кільця може бути іншим, з першою частиною 41, розташованою внизу; у цьому разі функції кінцевих частин 21, 31 є зворотними, і кінцева частина 31 проходить над першою частиною 41. Частини 41, 42 та 43 полімерного кільця 4, таким чином, обмежують кільцеве гніздо 46, яке в оптимальному варіанті є асиметричним, у якому до здійснення первісного відкривання розташовуються кінцеві частини 21, 31, суміжно одна з одною. Залежно від орієнтації полімерного кільця 4, таким чином, можна здійснювати просування першої частини 41 згори (якщо вона є прохідною частиною 21, яка проходить) або знизу (якщо вона є прохідною частиною 31). 7 Як можна чітко побачити на фігурах 2а та 2b, перша частина 41 та третя частина 43 можуть мати профілі, відмінні один від одного. Зокрема, третя частина 43 включає частину 431, яка радіально виступає назовні, на якій передбачено стопорну поверхню 432. Стопорна поверхня 432 блокує кінцеву частину 31 металевої гільзи 3, яка розташовується ззовні від неї. Як можна побачити на Фіг.2, полімерне кільце 4 має розрив 44 типу SEIGER. Необов'язково два кінці 441, 442 є зв'язаними одним або кількома містками 45 для уникнення локалізованих деформацій, навіть для кілець, які мають відносно тонкий розріз. Зовнішній діаметр решти полімерного кільця 4 в оптимальному варіанті може бути більшим за внутрішній діаметр металевого ковпачка 2 та/або металевої гільзи З, які безпосередньо прилягають до нього, таким чином, щоб створювати невелике розтяжне напруження, яке сприяє встановленню кришки 1 на вмістищі 100. На Фіг.2а та 2b номер 5 позначає зазор між кінцевою частиною 31 або 21 та стопорною поверхнею 43; він затримує проходження першої частини 41 повз кінцеву частину 21 (або 31) по відношенню до розривання містків 24 (за їх наявності), які з'єднують металеву гільзу з металевим ковпачком, таким чином, щоб зменшувати відкривальну силу і запобігати зніманню металевої гільзи 3 під час відкривання. Зазор 5 має аксіальний розмір від приблизно 0,3мм до приблизно 2мм. Матеріалом, з якого є виконаними металевий ковпачок 2 та кільце 3, може бути алюміній з товщиною, яка в оптимальному варіанті складає від 0,2мм до 0,25мм, у ще кращому варіанті - 0,22мм, тоді як матеріал, з якого виконують полімерне кільце 4, в оптимальному варіанті вибирають з групи, яка складається з РОМ, поліаміду та PP. Кришка 1 також необов'язково може включати вставку 6, виконану з матеріалу низької жорсткості (яку можна побачити лише на Фіг. з 4 по 9), яка розташовується всередині металевого ковпачка 2 і може забезпечувати герметизацію кришки 1 на вмістищі 100. В альтернативному та/або додатковому варіанті може існувати елемент 7 з внутрішньою нарізкою (який можна побачити лише на Фіг. з 5 по 7), такий, як той, що описується в заявці WO 2006/011001 А1, поданій від імені заявника даного винаходу, повний зміст якої, зокрема, Фіг.2 та 3, рядки 6-9 на сторінці 6 і рядки з 19 на сторінці 7 по 9 на сторінці 8, є включеним для посилання. Вставка 7 з нарізкою може бути від'єднана від полімерного кільця 4 (як можна побачити на Фіг.5), або 95336 8 може бути з'єднана з ним за допомогою ламких містків 71 (як можна побачити на Фіг.6 та 7). У варіанті втілення з Фіг.7 внутрішнє кільце 7 має стінку з товщиною, більшою за товщину внутрішнього кільця 7 варіанта втілення з Фіг.5 та 6. В результаті виступ 23 не утворюється. Таким чином, забезпечується кришка з зовнішньою поверхнею, яка є більш придатною для нанесення оздоблення, але все одно вказує на те, що первісне відкривання відбулося. У варіантах втілення на Фіг.8 та 9 полімерне кільце 4 включає певну кількість внутрішніх язичків 47, які зачіплюються з виступом 104 вмістища 100. Це дозволяє застосовувати металеву гільзу 3, яка має гладеньку поверхню, наприклад, завдяки усуненню заглиблення аксіального утримання 34, яка є присутньою у варіантах втілення на Фіг.4, 5, 6 та 7. Варіант втілення металевої гільзи 3 показано на Фіг.9, на якій металева гільза 3 являє собою кільце зі зменшеним подовжнім розміром. Інший, не показаний варіант втілення може забезпечуватися на основі варіанта з фігури 8: в цьому варіанті металева гільза 3 утримується від аксіального переміщення вгору за допомогою внутрішніх язичків 47, спеціальної нижньої поверхні 331 виступу 33, і від переміщення донизу завдяки спиранню на саме вмістище 100. Таким чином, не існує потреби у забезпеченні спеціальної кінцевої частини 31. Особливість, яка є спільною для всіх варіантів втілення згідно з даним винаходом, полягає в тому, що кришка 1 може насаджуватися на вмістища 100, які мають нарізну шийку 101, причому нарізка 103 шийки 101 зачіплюється з самою кришкою 1, "шийка вмістища" означає частину, яка у скляних пляшках виконується зі скла, суцільно з рештою вмістища, і може бути розпізнана як така до приєднання кришки 1 до самого вмістища 100. Таким чином, даний винахід виключає застосування кришок, які включають нарізний елемент, який зачіплюється з ковпачком самої кришки, оскільки в них нарізка передбачається не на вмістищі, а всередині самої кришки. Тому останні належать до іншої технічної галузі. Іншими словами, засіб проти зламування, який запобігає зніманню кришки 1 з вмістища 100, завжди може бути прикріплений до нижньої поверхні виступу 104 і складатися виключно з заглиблення 34 металевої гільзи 3 або виступу 23, 33 через язички 47 полімерного кільця 4. Для задоволення можливих і конкретних вимог спеціаліст у даній галузі зможе забезпечити багато модифікацій та варіантів вищеописаних конфігурацій, усі з яких охоплюються обсягом захисту згідно з винаходом, як визначено представленою нижче формулою винаходу. 9 95336 10 11 Комп’ютерна верстка Н. Лиcенко 95336 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
