Спосіб ідентифікації і захисту одиниці продукції

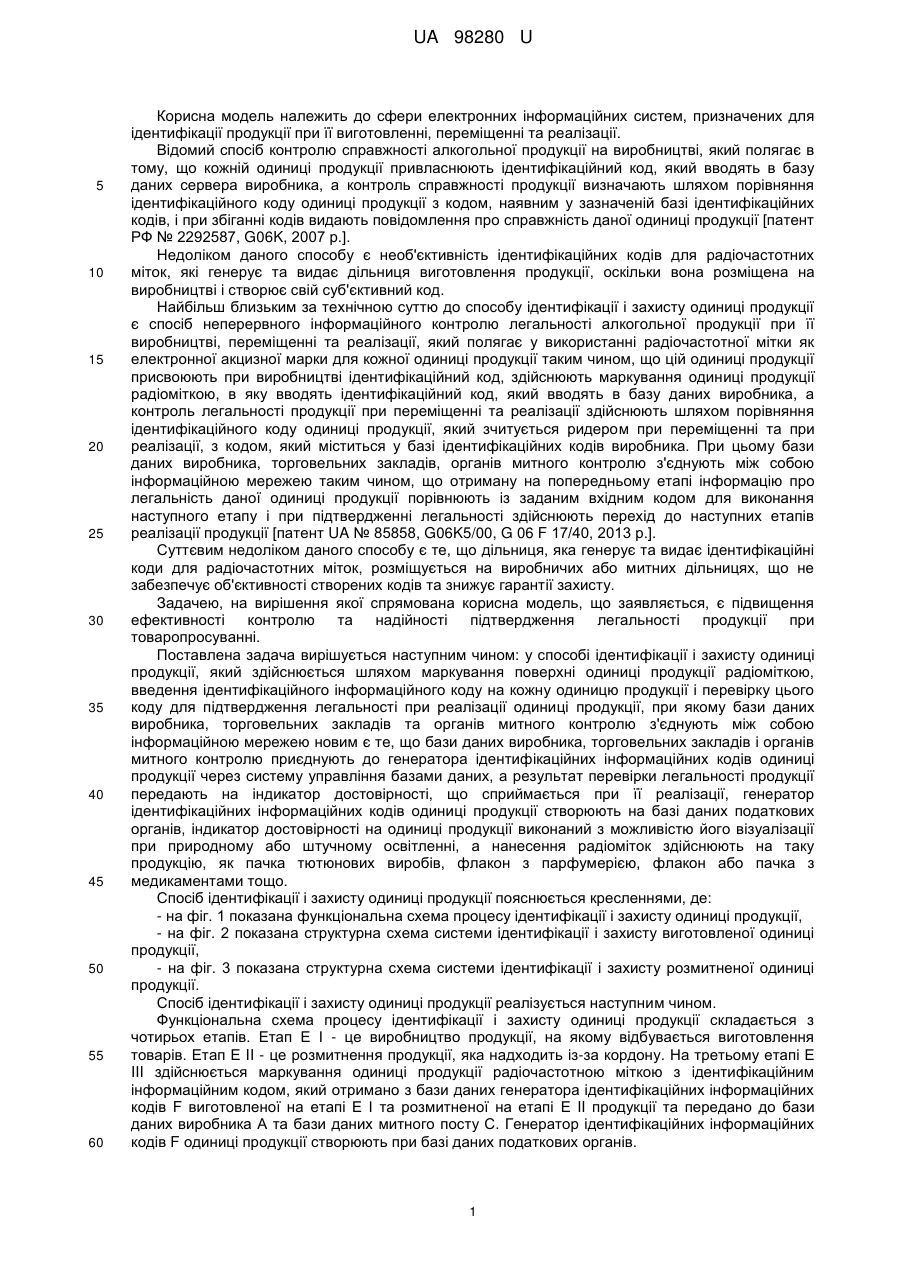

Реферат: UA 98280 U UA 98280 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери електронних інформаційних систем, призначених для ідентифікації продукції при її виготовленні, переміщенні та реалізації. Відомий спосіб контролю справжності алкогольної продукції на виробництві, який полягає в тому, що кожній одиниці продукції привласнюють ідентифікаційний код, який вводять в базу даних сервера виробника, а контроль справжності продукції визначають шляхом порівняння ідентифікаційного коду одиниці продукції з кодом, наявним у зазначеній базі ідентифікаційних кодів, і при збіганні кодів видають повідомлення про справжність даної одиниці продукції [патент РФ № 2292587, G06K, 2007 р.]. Недоліком даного способу є необ'єктивність ідентифікаційних кодів для радіочастотних міток, які генерує та видає дільниця виготовлення продукції, оскільки вона розміщена на виробництві і створює свій суб'єктивний код. Найбільш близьким за технічною суттю до способу ідентифікації і захисту одиниці продукції є спосіб неперервного інформаційного контролю легальності алкогольної продукції при її виробництві, переміщенні та реалізації, який полягає у використанні радіочастотної мітки як електронної акцизної марки для кожної одиниці продукції таким чином, що цій одиниці продукції присвоюють при виробництві ідентифікаційний код, здійснюють маркування одиниці продукції радіоміткою, в яку вводять ідентифікаційний код, який вводять в базу даних виробника, а контроль легальності продукції при переміщенні та реалізації здійснюють шляхом порівняння ідентифікаційного коду одиниці продукції, який зчитується ридером при переміщенні та при реалізації, з кодом, який міститься у базі ідентифікаційних кодів виробника. При цьому бази даних виробника, торговельних закладів, органів митного контролю з'єднують між собою інформаційною мережею таким чином, що отриману на попередньому етапі інформацію про легальність даної одиниці продукції порівнюють із заданим вхідним кодом для виконання наступного етапу і при підтвердженні легальності здійснюють перехід до наступних етапів реалізації продукції [патент UA № 85858, G06K5/00, G 06 F 17/40, 2013 р.]. Суттєвим недоліком даного способу є те, що дільниця, яка генерує та видає ідентифікаційні коди для радіочастотних міток, розміщується на виробничих або митних дільницях, що не забезпечує об'єктивності створених кодів та знижує гарантії захисту. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є підвищення ефективності контролю та надійності підтвердження легальності продукції при товаропросуванні. Поставлена задача вирішується наступним чином: у способі ідентифікації і захисту одиниці продукції, який здійснюється шляхом маркування поверхні одиниці продукції радіоміткою, введення ідентифікаційного інформаційного коду на кожну одиницю продукції і перевірку цього коду для підтвердження легальності при реалізації одиниці продукції, при якому бази даних виробника, торговельних закладів та органів митного контролю з'єднують між собою інформаційною мережею новим є те, що бази даних виробника, торговельних закладів і органів митного контролю приєднують до генератора ідентифікаційних інформаційних кодів одиниці продукції через систему управління базами даних, а результат перевірки легальності продукції передають на індикатор достовірності, що сприймається при її реалізації, генератор ідентифікаційних інформаційних кодів одиниці продукції створюють на базі даних податкових органів, індикатор достовірності на одиниці продукції виконаний з можливістю його візуалізації при природному або штучному освітленні, а нанесення радіоміток здійснюють на таку продукцію, як пачка тютюнових виробів, флакон з парфумерією, флакон або пачка з медикаментами тощо. Спосіб ідентифікації і захисту одиниці продукції пояснюється кресленнями, де: - на фіг. 1 показана функціональна схема процесу ідентифікації і захисту одиниці продукції, - на фіг. 2 показана структурна схема системи ідентифікації і захисту виготовленої одиниці продукції, - на фіг. 3 показана структурна схема системи ідентифікації і захисту розмитненої одиниці продукції. Спосіб ідентифікації і захисту одиниці продукції реалізується наступним чином. Функціональна схема процесу ідентифікації і захисту одиниці продукції складається з чотирьох етапів. Етап Е І - це виробництво продукції, на якому відбувається виготовлення товарів. Етап Е II - це розмитнення продукції, яка надходить із-за кордону. На третьомуетапі Е III здійснюється маркування одиниці продукції радіочастотною міткою з ідентифікаційним інформаційним кодом, який отримано з бази даних генератора ідентифікаційних інформаційних кодів F виготовленої на етапі Е І та розмитненої на етапі Е II продукції та передано до бази даних виробника А та бази даних митного посту С. Генератор ідентифікаційних інформаційних кодів F одиниці продукції створюють при базі даних податкових органів. 1 UA 98280 U 5 10 15 20 25 30 35 40 45 50 На етапі Е IV здійснюється контроль легальності продукції шляхом зчитування інформаційного коду з радіочастотної мітки та порівняння з базовим кодом, що видається базою даних генератора ідентифікаційних інформаційних кодів F (фіг. 1). При позитивному контролі легальності (ТАК) виготовлена продукція реалізується. В свою чергу, у випадку не підтвердження легальності продукції (НІ), тобто не відповідності інформаційного коду на радіочастотній мітці з базовим кодом, виготовлена продукція не може реалізуватись. При цьому бази даних виробника, торговельних закладів та органів митного контролю з'єднують між собою інформаційною мережею. Структурна схема система ідентифікації і захисту виготовленої одиниці продукції здійснюється внаслідок проходження частин І і II процесу товаропросування. (фіг. 2). Перша частина процесу І - це виробництво продукції, друга частина II - реалізація готової продукції. Кожна частина процесу складається з операцій. Обмін інформацією між операціями здійснюється за допомогою інформаційного каналу зв'язку на базі технології радіочастотної ідентифікації, суть якої полягає у безконтактній ідентифікації продукції. Ідентифікація продукції здійснюється за ідентифікаційним цифровим кодом, який зчитується з пам'яті електронної мітки, що прикріплюється до одиниці паковання. У частині І процесу здійснюється виготовлення продукції (алкогольних напоїв або тютюнових виробів) під час здійснення операції 1, інформація про якість яких фіксується під час здійснення операції 2 на радіочастотній мітці за допомогою індивідуального ідентифікаційного коду, який надходить з бази даних генератора ідентифікаційних інформаційних кодів F для подальшого передавання через інформаційну мережу і систему управління базами даних D до бази даних виробника А, а від неї до кожної виготовленої одиниці продукції. Тобто усі ідентифікаційні коди, видані базою даних генератора ідентифікаційних інформаційних кодів F, вводяться в базу даних виробника А, після чого облік кількості та усі переміщення продукції відображають у цій базі даних (фіг. 2). Після здійснення операції 2 маркування та реєстрації в базі даних А виготовлена продукція прямує на склади виробника для реалізації. В частині II процесу готова продукція переміщується до торговельних підприємств. Тут при виконанні операції 3 здійснюється перевірка легальності реалізованої продукції шляхом співставлення ідентифікаційного коду з бази В торговельних підприємств, який отриманий по інформаційній мережі A-D-A-D-B з інформацією, записаною на радіочастотну мітку одиниці продукції на виробництві. При позитивній індикації здійснюється збут продукції на операції 4 (фіг. 2), а також відбувається подача результату порівняння на індикатор достовірності, який розміщений на радіочастотній мітці. В свою чергу індикатор достовірності на одиниці продукції виконаний з можливістю його візуалізації при природному або штучному освітленні. Іноземні виробники стикаються з контролюючими митними органами. Для контролю обігу алкогольної продукції іноземного походження в структурну схему системи ідентифікації і захисту розмитненої одиниці продукції (фіг. 3) включено дільницю розмитнення алкогольної продукції. В даній схемі імпортована продукція, що проходить через митний кордон, перевіряється на митному посту 1А та маркується мітками 2А з ідентифікаційним інформаційним кодом, отриманим з бази даних генератора ідентифікаційних інформаційних кодів F, отриманий код вводиться в базу даних митного посту С. Після чого продукція перевіряється у торговельних закладах 3А шляхом співставлення ідентифікаційного коду з бази В торговельного підприємства, який отриманий по інформаційній мережі C-D-C-D-B з інформацією, записаною на радіочастотну мітку одиниці продукції на митному посту. При позитивній індикації здійснюється збут продукції під час здійснення операції 4. В свою чергу бази даних виробника, торговельних закладів і органів митного контролю приєднують до генератора ідентифікаційних інформаційних кодів одиниці продукції через систему управління базами даних, а результат перевірки легальності продукції передають на індикатор достовірності, що сприймається при її реалізації. Нанесення радіоміток здійснюють на таку продукцію, як пляшка алкогольної продукції, пачка тютюнових виробів, флакон з парфумерією, флакон або пачка з медикаментами тощо. Вищезазначений спосіб дає змогу здійснювати контроль на усіх етапах та ланках просування продукції та безпомилково підтверджувати легальність виготовленої продукції при її реалізації. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб ідентифікації і захисту одиниці продукції, який здійснюється шляхом маркування поверхні одиниці продукції радіоміткою, введення ідентифікаційного інформаційного коду на кожну одиницю продукції і перевірку цього коду для підтвердження легальності при реалізації 2 UA 98280 U 5 10 одиниці продукції, при якому бази даних виробника, торгівельних закладів, органів митного контролю з'єднують між собою інформаційною мережею, який відрізняється тим, що бази даних виробника, торгівельних закладів і органів митного контролю приєднують до генератора ідентифікаційних інформаційних кодів одиниці продукції через систему управління базами даних, а результат перевірки легальності продукції передають на індикатор достовірності, що сприймається при її реалізації. 2. Спосіб за п. 1, який відрізняється тим, що генератор ідентифікаційних інформаційних кодів одиниці продукції створюють на базі даних податкових органів. 3. Спосіб за п. 1, який відрізняється тим, що індикатор достовірності на одиниці продукції виконують з можливістю його візуалізації при природному або штучному освітленні. 4. Спосіб за пп. 1-3, який відрізняється тим, що нанесення радіоміток здійснюють на таку продукцію, як пачка тютюнових виробів, флакон з парфумерією, флакон або пачка з медикаментами тощо. 3 UA 98280 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
